1 Még több ötlet érdekli? Látogasson el a weboldalra az otthona szépítésével és formatervezéssel kapcsolatos tippekért. Nem csak ötleteket és tippeket talál a szokásos ház körüli feladatokhoz, hanem különleges designtárgyak szerelési leírását, valamint természetesen aktuális és átfogó információkat valamennyi Bosch barkácsgépről. Robert Bosch Kft. Elektromos Kéziszerszám Üzletág H 1103 BUDAPEST Gyömrői út G01837 HU Németországban nyomtatva A műszaki változtatások jogát fenntartjuk. A nyomdai hibákért felelősséget nem vállalunk. Minden nagy feladathoz mindig a megfelelő eszközt. Találja meg könnyen és gyorsan a megfelelő terméket az adott feladathoz. Ebben segítségére vannak a termékek részletes leírásai és használatuk ismertetője. További információk: Meg fog lepődni!

2 Mindig a megfelelő eszköz. Legyen szó asztali körfűrészről, leszabó- és gérvágó fűrészről vagy fűrészállomásról a Bosch gépekkel mindig jól fog vágni. Pontosan méretre vághat például szalagparkettát, szegélyléceket, laminált padlót, teraszpadlót, képkeretet vagy falemezeket. Asztali fűrészekkel pillanatok alatt készíthet gérvágásokat is. Csempék és finom kőagyag vágásakor a csempevágó a fűrészállomással együtt kerül alkalmazásra. Az állványos fúrógép mindenféle fúrási feladathoz tökéletes megoldás. Azért, hogy könnyebb legyen mesterműveket létrehoznia. Ez a minőségre utaló jelzés a Bosch összes állványos barkácsszerszámán megtalálható. Minden alkalmazás egyedi. A feladatot Önnek kell megoldani. A Bosch asztali szerszámaival még a nagyobb vagy kiterjedtebb munkákat is könnyedén elvégezheti. Egyenes vagy szögben végzett vágások során a Bosch asztali szerszámai ugyanolyan jól használ- Leszabó- és gérvágó fűrész Asztali körfűrész Állványos fúrógép hatók, mint fúráshoz vagy csempevágáshoz. Itt minden felhasználáshoz megtalálja a megfelelő szerszámot. Leszabó- és gérvágó fűrészek húzás funkcióval Asztali sínes körfűrész Tartozékok a kényelmes munkavégzéshez Alkalmazások A termék részletei

3 PCM 7 leszabó- és gérvágó fűrész: Tökéletes a hajszálpontos fűrészeléshez kompakt munkadarabok esetén. A PCM 7 a megfelelő választás kis méretű, keskeny és hosszú munkadarabok fűrészeléséhez. Segítségével az élfák, a szegélylécek, de akár a képkeretek profillécei is minden oldalról és minden szögből megmunkálhatók. Műszaki adatok PCM 7 Névleges teljesítményfelvétel 1100 W Üresjárati fordulatszám 4800 ford/perc Körfűrészlap átmérő 190 mm Vágásmélység 0 / 0 esetén 50 x 110 mm 45 / 0 esetén 50 x 76 mm Súly 8 kg Szögbeállítás: 0 / 0 Magasság: 50 mm 110 mm Szögbeállítás: 0 / 45 Magasság: 37 mm 110 mm Szögbeállítás: 45 / 0 Magasság: 50 mm 76 mm Szögbeállítás: 45 / 45 Magasság: 37 mm 76 mm A hajlásszög 0 és 45 között állítható be, így a ferde fűrészelés egyszerű és kényelmes is egyben. A PCM 7 fűrésszel 46 és + 46 közötti gérvágás lehetséges. Leszabó- és gérvágó fűrész A beállítható lézersugár tökéletes segédeszköz a precíz vágás biztosításához. Csatlakozás a porelszívóhoz a tiszta munkaterületért. Kompakt és könnyű - kényelmesen a munkavégzés helyére szállítható. A lézer a vágáshoz segítségként vágási vonalat vetít ki a munkafelületre, ezzel is biztosítva a precíz munkavégzést. A precíz leszabás biztosításához rögzítők tartják helyben a munkadarabot. A pontos skálák gondoskodnak a legnagyobb pontosságról munka közben. Kiváló minőségű, masszív kivitelezés a hosszú élettartam érdekében. Csatlakozás a porelszívóhoz a tiszta munkaterületért és a vágás helyére történő szabad rálátásért.

4 PCM 7 S leszabó- és gérvágó fűrész húzás funkcióval: Kompakt: precíz megmunkálás széles és hosszú munkadaraboknál is. A PCM 7 S leszabó- és gérvágó fűrész ideális választás hosszú és széles munkadarabok fűrészelése során. Beépített húzás funkciója és rugalmasan állítható oldalsó hosszabbítása révén tökéletesen megfelelő laminált- és szalagparketta, valamint teraszpadló megmunkálásához. Műszaki adatok PCM 7 S Névleges teljesítményfelvétel 1200 W Üresjárati fordulatszám 4800 ford/perc Körfűrészlap átmérő 190 mm Vágásmélység 0 / 0 esetén 40 x 220 mm 45 / 0 esetén 40 x 150 mm Gérszög vízszintes 47 és + 47 között függőleges 0 és 45 között Súly 11,8 kg Szögbeállítás: 0 / 0 Magasság: 40 mm 220 mm Szögbeállítás: 0 / 45 Magasság: 18 mm 220 mm Szögbeállítás: 45 / 0 Magasság: 40 mm 150 mm Szögbeállítás: 45 / 45 Magasság: 18 mm 150 mm A beépített húzás funkcióval a széles munkadarabok is precízen fűrészelhetők. A rugalmas oldalhoszszabbítók a hosszabb munkadaraboknál is egyenletes felfekvést biztosítanak a fűrészelés során. Leszabó- és gérvágó fűrészek húzás funkcióval A praktikus hordozófogantyú lehetővé teszi a munkavégzés helyére történő kényelmes szállítást. A fűrészelést segítő lézer közvetlenül a munkadarabra vetíti a vágási vonalat. Kompakt felépítés, kis súly és beépített fogantyú a használat helyére történő egyszerű szállításhoz. Beépített húzás mechanizmusa precíz vágást tesz lehetővé 40 mm-es magasságig és 220 mm-es szélességig. A nagy teljesítményű, 1200 wattos motor, a lézeres mutató, valamint a kiváló minőségű fűrészlap maximális precizitást biztosít. Rugalmasan állítható oldalsó hosszabbítás a hoszszabb munkadarabok kényelmes fűrészeléséhez. Kiváló minőségű, masszív kivitelezésű alumínium szerkezet a hosszú élettartam érdekében. Rögzítők a munkadarab helyben tartására.

5 PCM 8 S leszabó- és gérvágó fűrész húzás funkcióval: Tökéletes a hajszálpontos fűrészeléshez széles és hosszú munkadarabok esetén. A húzás funkcióval rendelkező PCM 8 S leszabó- és gérvágó fűrész tökéletes megoldás szélesebb és hoszszabb munkadarabok fűrészeléséhez. Legyen szó laminált padlóról, vagy faburkolatról a PCM 8 S minden vágásnál a legnagyobb precizitást biztosítja. A húzás funkció megnöveli a vágási teljesítményt, így a PCM 8 S számos alkalmazási területen használatba vehető. Műszaki adatok PCM 8 S Névleges teljesítményfelvétel 1200 W Üresjárati fordulatszám 5200 ford/perc Körfűrészlap átmérő 210 mm Vágásmélység 0 / 0 esetén 70 x 282 mm 45 / 0 esetén 70 x 200 mm Súly 18,6 kg Szögbeállítás: 0 / 0 Magasság: 70 mm 282 mm Szögbeállítás: 0 / 45 Magasság: 35 mm 282 mm Szögbeállítás: 45 / 0 Magasság: 70 mm 200 mm Szögbeállítás: 45 / 45 Magasság: 35 mm 200 mm A pontosságért a robusztus kettős sínek felelnek, melyek egyben egyszerűvé és könynyűvé teszik a leszabást. A PCM 8 S fűrésszel 47 és + 47 közötti gérvágás lehetséges. Leszabó- és gérvágó fűrészek húzás funkcióval A húzás funkció megkönnyíti a kezelést, és szélesebb munkadarabok esetén is precíz vágást tesz lehetővé. Különféle szögek beállításakor pontos skálák gondoskodnak a maximális precizitásról. Az erős, kiváló minőségű kivitel garantálja a hosszú élettartamot. Kombinációs rögzítők a munkadarabok vízszintes és függőleges rögzítéséhez a biztos leszabás érdekében. PowerLight lámpa a munkaterület megvilágításához. A lézer a vágáshoz segítségként vágási vonalat vetít ki a munkafelületre, ezzel is biztosítva a precíz munkavégzést. A pontos skálák és a végütközővel ellátott bővítősínek gondoskodnak a munka közbeni maximális pontosságról. Csatlakozás a porelszívóhoz a tiszta munkaterületért és a vágás helyére történő szabad rálátásért.

6 PTS 10 asztali körfűrész: Precíz és erőteljes. A PTS 10 asztali körfűrész kiválóan alkalmas nagy munkadarabok, mint pl. falapok vagy deszkák pontos fűrészeléséhez. Mindezt mindenféle szögben. Műszaki adatok PTS 10 Névleges teljesítményfelvétel 1400 W Üresjárati fordulatszám 5000 ford/perc Körfűrészlap átmérő 254 mm Vágásmélység 0 / 0 esetén 75 mm 45 / 0 esetén 63 mm Súly 23,5 kg Szögbeállítás: 0 / 0 Max. vágásmagasság: 75 mm Szögbeállítás: 0 / 45 Max. vágásmagasság: 63 mm Gérvágások 60 -tól ig A beépített tolósín megkönynyíti a falemezek megmunkálását, a munkadarabok vezetését, és növeli a pontosságot is. Az asztalhosszabbító lehetővé teszi a hoszszú munkadarabok precíz fűrészelését. Asztali körfűrészek Az oldalsó asztalhosszabbítóval lehetségessé válik a széles padlódeszkák és fapallók pontos fűrészelése. Csatlakozás a porelszívóhoz a tiszta munkaterületért. Tolósínek a munkadarabok kényelmes és pontos vezetéséhez. Párhuzamvezető leolvasható méretskálával a precíz munkavégzésért. Az erős, kiváló minőségű kivitel garantálja a hosszú élettartamot. A pontos skálák gondoskodnak a legnagyobb pontosságról munka közben. Csatlakozás a porelszívóhoz a tiszta munkaterületért és a vágás helyére történő szabad rálátásért. Lágy indítás a finom motorműködésért.

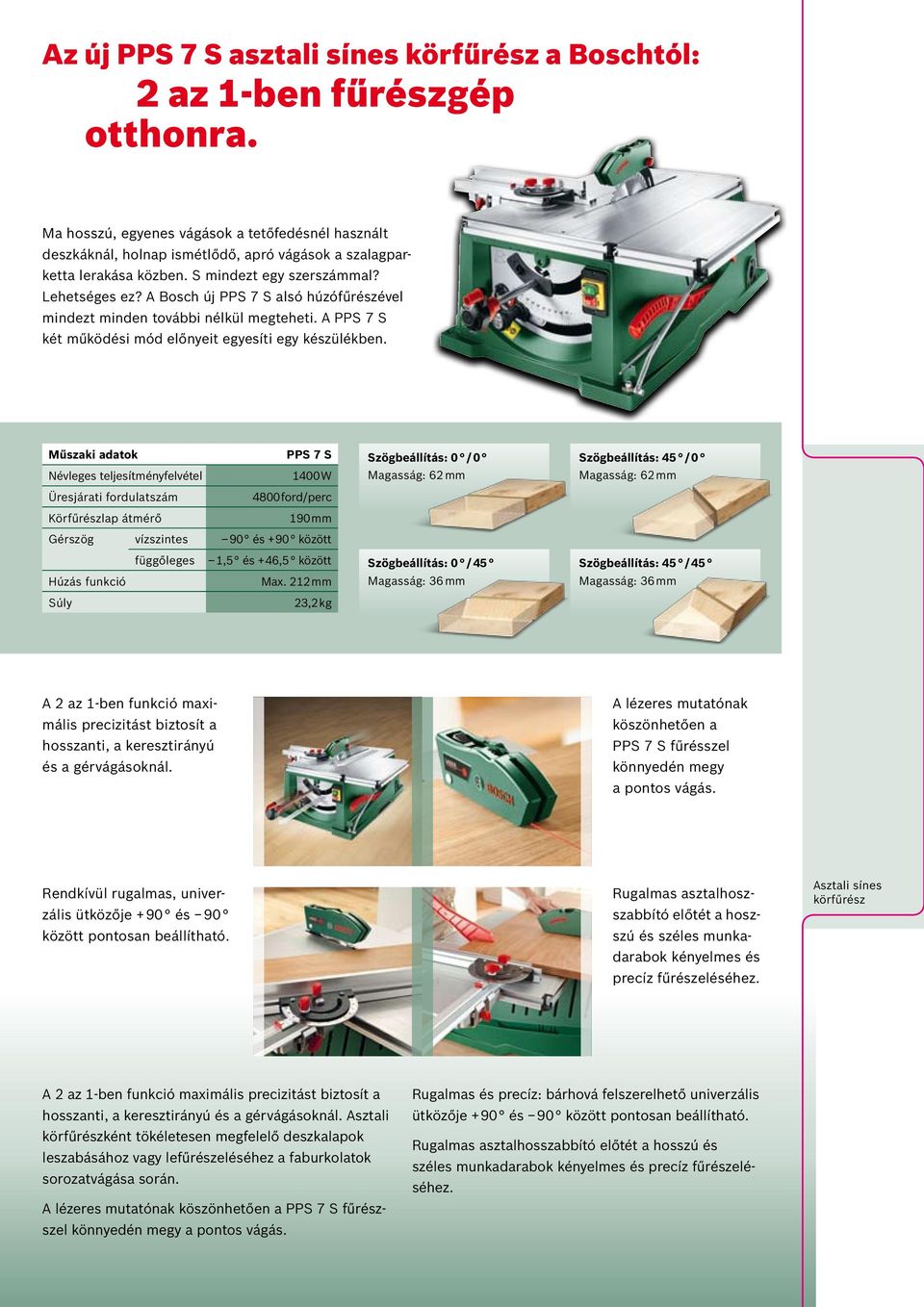

7 Az új PPS 7 S asztali sínes körfűrész a Boschtól: 2 az 1-ben fűrészgép otthonra. Ma hosszú, egyenes vágások a tetőfedésnél használt deszkáknál, holnap ismétlődő, apró vágások a szalagparketta lerakása közben. S mindezt egy szerszámmal? Lehetséges ez? A Bosch új PPS 7 S alsó húzófűrészével mindezt minden további nélkül megteheti. A PPS 7 S két működési mód előnyeit egyesíti egy készülékben. Műszaki adatok PPS 7 S Névleges teljesítményfelvétel 1400 W Üresjárati fordulatszám 4800 ford/perc Körfűrészlap átmérő 190 mm Gérszög vízszintes 90 és + 90 között függőleges 1,5 és + 46,5 között Húzás funkció Max. 212 mm Súly 23,2 kg Szögbeállítás: 0 / 0 Magasság: 62 mm Szögbeállítás: 0 / 45 Magasság: 36 mm Szögbeállítás: 45 / 0 Magasság: 62 mm Szögbeállítás: 45 / 45 Magasság: 36 mm A 2 az 1-ben funkció maximális precizitást biztosít a hosszanti, a keresztirányú és a gérvágásoknál. A lézeres mutatónak köszönhetően a PPS 7 S fűrésszel könnyedén megy a pontos vágás. Rendkívül rugalmas, univerzális ütközője + 90 és 90 között pontosan beállítható. Rugalmas asztalhoszszabbító előtét a hoszszú és széles munkadarabok kényelmes és precíz fűrészeléséhez. Asztali sínes körfűrész A 2 az 1-ben funkció maximális precizitást biztosít a hosszanti, a keresztirányú és a gérvágásoknál. Asztali körfűrészként tökéletesen megfelelő deszkalapok leszabásához vagy lefűrészeléséhez a faburkolatok sorozatvágása során. A lézeres mutatónak köszönhetően a PPS 7 S fűrészszel könnyedén megy a pontos vágás. Rugalmas és precíz: bárhová felszerelhető univerzális ütközője + 90 és 90 között pontosan beállítható. Rugalmas asztalhosszabbító előtét a hosszú és széles munkadarabok kényelmes és precíz fűrészeléséhez.

8 Az új PBD 40 állványos fúrógép: Egy műhelyből sem hiányozhat. A hagyományos fúrógépek korlátai kemény anyagok fúrásakor, például fémek vagy nehezen rögzíthető, kis méretű munkadarabok megmunkálásakor gyorsan kiderülnek. A szükséges pontosság mellett többnyire a megfelelő erő is hiányzik. Teljesen más a helyzet, ha az erőteljes és precíz PBD 40 állványos fúrógépet használja. Állványos szerszámként mindig azonnal munkára fogható, a lényeges elemek által nyújtott számos intelligens részletmegoldás miatt pedig minden ambiciózus barkács műhelyében ott a helye. Műszaki adatok PBD 40 Teljesítmény 710 W Üresjárati 1. sebességfokozat ford/perc fordulatszám 2. sebességfokozat ford/perc Fúrótokmány befogási tartománya 1,5 13 mm Furatátmérő acélban 13 mm Furatátmérő fában 40 mm A gép súlya 20 kg A digitális kijelzőn milliméterre pontosan megjelenő fúrási mélység lehetővé teszi a sorozatfúrások precíz beállítását (például faszerkezetek esetén). A kijelzőn elektronikusan megjelenő fordulatszám is teljesen pontosan és az igényeknek megfelelően beállítható. A Bosch konstans elektronika gondoskodik az egyenletes fordulatszámról. Mindig a kellő erő és fordulatszám megadása egyetlen forgatható gombbal: nagyobb erő az első, és magasabb fordulatszám a második fokozatban mindez a felhasználásnak megfelelően. Új, kompakt kapcsolási koncepció a vezérlés kezelésére, indítás és vészleállítás egyetlen kezelőpanelen. Állványos fúrógép

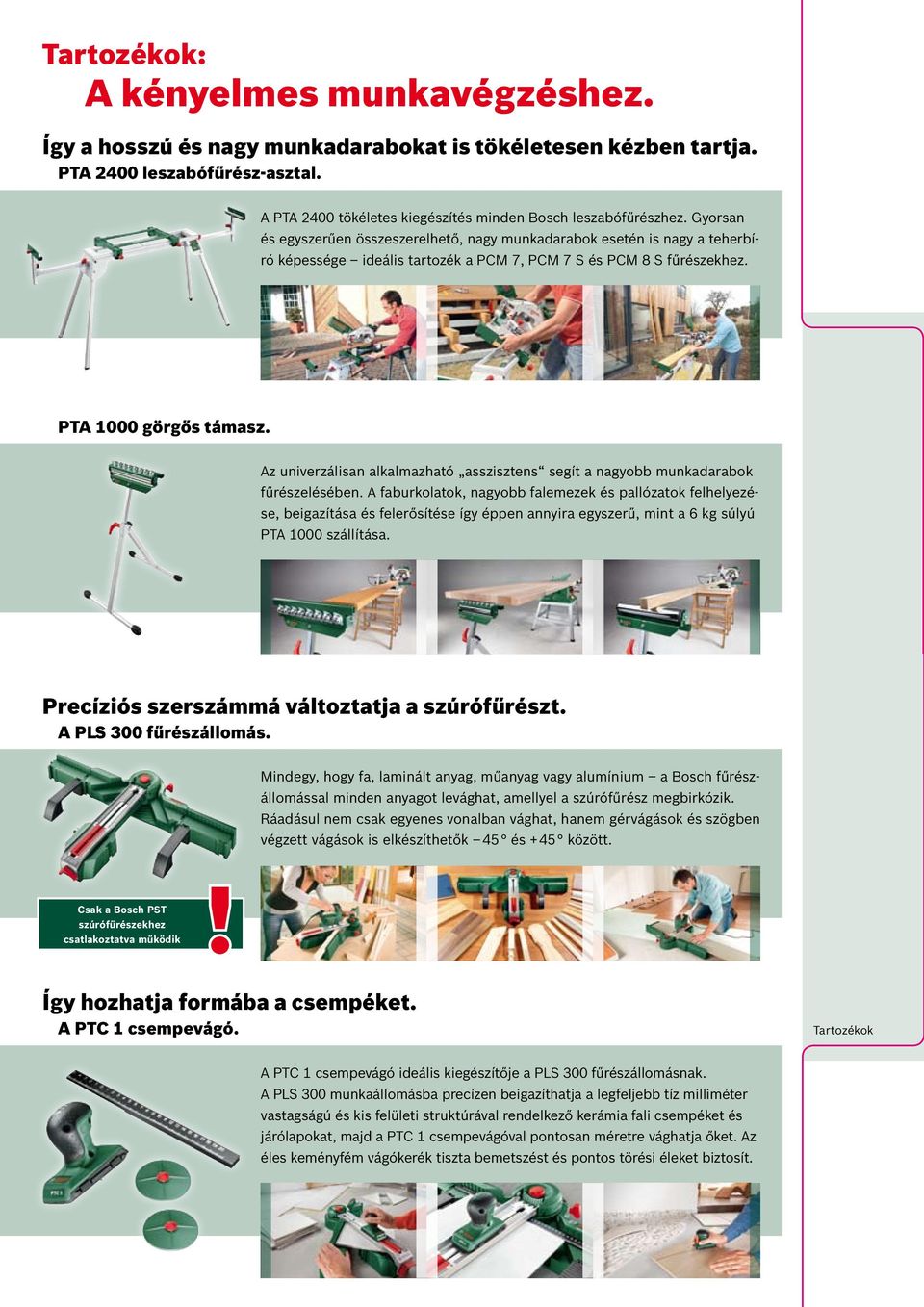

9 Tartozékok: A kényelmes munkavégzéshez. Így a hosszú és nagy munkadarabokat is tökéletesen kézben tartja. PTA 2400 leszabófűrész-asztal. A PTA 2400 tökéletes kiegészítés minden Bosch leszabófűrészhez. Gyorsan és egyszerűen összeszerelhető, nagy munkadarabok esetén is nagy a teherbíró képessége ideális tartozék a PCM 7, PCM 7 S és PCM 8 S fűrészekhez. PTA 1000 görgős támasz. Az univerzálisan alkalmazható asszisztens segít a nagyobb munkadarabok fűrészelésében. A faburkolatok, nagyobb falemezek és pallózatok felhelyezése, beigazítása és felerősítése így éppen annyira egyszerű, mint a 6 kg súlyú PTA 1000 szállítása. Precíziós szerszámmá változtatja a szúrófűrészt. A PLS 300 fűrészállomás. Mindegy, hogy fa, laminált anyag, műanyag vagy alumínium a Bosch fűrészállomással minden anyagot levághat, amellyel a szúrófűrész megbirkózik. Ráadásul nem csak egyenes vonalban vághat, hanem gérvágások és szögben végzett vágások is elkészíthetők 45 és + 45 között. Csak a Bosch PST szúrófűrészekhez csatlakoztatva működik Így hozhatja formába a csempéket. A PTC 1 csempevágó. Tartozékok A PTC 1 csempevágó ideális kiegészítője a PLS 300 fűrészállomásnak. A PLS 300 munkaállomásba precízen beigazíthatja a legfeljebb tíz milliméter vastagságú és kis felületi struktúrával rendelkező kerámia fali csempéket és járólapokat, majd a PTC 1 csempevágóval pontosan méretre vághatja őket. Az éles keményfém vágókerék tiszta bemetszést és pontos törési éleket biztosít.

10 Megfelelő termék az adott feladathoz: Nem egy kaptafára történő vágások. Az egyes alkalmazásokhoz történő megfelelő termék kiválasztása során számos szempontot kell mérlegelni, melyek akár jelentős befolyással is lehetnek arra, hogy a későbbi projektek mennyire tökéletesen valósíthatók meg. Az itt található általános szempontokkal segítségére vagyunk az egyedi igényeinek megfelelő termék kiválasztásában: A munkadarab mérete Az első átgondolandó dolog a munkadarab mérete, mivel az anyag keresztmetszete jelentős hatással van a vágási teljesítményre, és ezáltal a megfelelő szerszám kiválasztására. Nagyobb munkadarabok, például falemezek esetén az asztali körfűrészek használata javasolt, míg a leszabó- és gérvágó fűrészek inkább kisebb munkadarabok gyors levágására alkalmasak. A húzás funkció a lehetséges teljesítményt növeli meg, és ezáltal rugalmasabb felhasználást tesz lehetővé. A vágások típusai A következő szempont a tervezett vágási típus: keresztirányú vagy hosszanti vágás, gérvágás, szögben végzett vágás vagy ezek kombinációja. Hosszanti vágásra az asztali körfűrészek kifejezetten alkalmasak, míg keresztirányú vágáshoz a leszabó- és gérvágó fűrész a jó választás húzás funkcióval vagy anélkül. Az alsó húzófűrészek mindkét féle vágáshoz tökéletes megoldások. A gérvágás a Bosch összes állványos barkácsfűrészével lehetséges. Alkalmazási terület A leghangsúlyosabb alkalmazási mód alapján választani kell a kizárólag helyhez kötötten használható eszközök (például az asztali körfűrészek vagy az alsó húzófűrészek) és a könynyen szállítható eszközök (leszabó- és gérvágó fűrészek) között. Mindig a megfelelő fűrész: Gérvágó fűrészek Az ismétlődő, gyors és precíz vágásokhoz a leszabó- és gérvágó fűrészek (behúzással vagy anélkül) ideálisak, mivel ezeknél a fűrészlap mozog a rögzített munkadarabon. A pontosság mellett ekkor a munka biztonsága is megnő. Asztali körfűrészek Az asztali fűrészeknél ezzel ellentétben a munkadarab mozog a fűrész felé. Ennek mindenek előtt az előnye, hogy nagy munkadarabok hosszanti vágása is lehetségessé válik, mivel a vágás hosszának nincs semmiféle korlátja. Ráadásul a nagyobb munkadarabok kezelése is sokkal könnyebb. Választási szempontok Az alsó húzófűrészek mindkét előnyt egyetlen eszközben egyesítik. Ezek egyszerre asztali és gérvágó fűrészek, emiatt mind hosszanti vágásra, mind ismétlődő, nagy pontosságú keresztirányú vágásra megfelelőek.

11 A vágások típusai A projekt igényei szerint mindig a megfelelő vágás. Az adott projekttől függően eltérő vágási típusok lehetnek szükségesek: egyenes vágás, gér- vagy szögben történő vágás, hosszanti vagy keresztirányú vágás. Mindegy, hogy parkettaelemeket, szegélyléceket, laminált padlót, teraszpadlót, képkeretet vagy falemezeket szeretne elvágni. A megfelelő fokozatbeállítással az egyszerű és az összetett feladatok esetén is egyformán jó eredménnyel, precízen vághat. Hosszanti vágás A nagy méretű puha- vagy keményfa lemezek a rögzített fűrészlap (pl. asztali körfűrész esetén) felé mozgathatók. Ez nagy munkadarabok esetén is lehetővé teszi az egyenes vágást. Keresztirányú vágás A munkadarabokat a leszabó- vagy gérvágó fűrész ütközőjén rögzíti, majd a fűrészlapot mozgatja a munkadarab felé. Így gyorsan megismételheti a vágásokat. Egyenes vágás Tetőlécek, laminált vagy szalagparketta, élfa és teraszpadló leszabásához. Vízszintes gérvágás Két munkadarab szögletes összeillesztéséhez a csatlakozó felületeket ferdén (többnyire 45 -ban) kell levágni, például szegélylécek vagy képkeretek esetén. Függőleges gérvágás Az eltérő szögű vágások elsősorban térbeli beépítéseknél (például falburkolatoknál), illetve mindenféle, szögben történő illesztésnél használatosak. Kombinált vágás A szögben történő és gérvágások kombinációja elsősorban az összetett szerkezetek kialakításánál fordul elő. Ilyen például a padlásablak vagy a tetőszerkezet. Vágástípusok

12 Rövid áttekintés: Melyik termék milyen munkához ideális. Induljunk ki három, egymástól alapvetően különböző felhasználási területből. A hosszú, vékony munkadaraboktól kezdve (ilyenek például a szegélylécek) a hosszú és széles munkadarabokon át (mint amilyenek például a teraszpadló elemei) egészen a falburkolatokhoz hasonló méretû munkadarabokig minden alkalmazáshoz megtalálhatja a megfelelõ szerszámot. PCM 7 Hosszú, vékony munkadarabok például szegélyvagy tetőlécek Hosszú, széles munkadarabok például parketta, teraszpadló, élfa Nagy munkadarabok például tetőfedésnél vagy falburkolásnál használt lemezek PCM 7 S PCM 8 S PTS 10 PPS 7 S A vágási teljesítmény áttekintése: 0 / 0 45 / 0 0 / / 45 Egyenes vágás Vízszintes gérvágás Függőleges gérvágás Kombinált vágás PCM 7 50 x 110 mm 50 x 76 mm 37 x 110 mm 37 x 76 mm PCM 7 S 40 x 220 mm 40 x 150 mm 18 x 220 mm 18 x 150 mm PCM 8 S 70 x 282 mm 70 x 200 mm 35 x 282 mm 35 x 200 mm PTS mm 75 mm 63 mm 63 mm PPS 7 S 62 mm 62 mm 36 mm 36 mm Termékösszehasonlítás

13 Alkalmazások Az ambiciózus barkácsolóknál számos olyan feladat előfordulhat, ahol célszerű asztali szerszámokat használni. Ilyen lehet egy terasz, egy kocsibeálló, vagy bármi egyéb megépítése a használatnak csak a fantázia szab határt. A Bosch összes asztali szerszámában közös, hogy rendkívül precízek, erőteljesek és kényelmesen használhatók. Kültéri projektek Példák

14 Alkalmazások A Bosch asztali szerszámai nem csupán kint használhatók. Ezek számos beltéri alkalmazás során értékes segítséget nyújthatnak. Felújítás, belsőépítészeti munkák, kreatív bútorkészítés a Bosch asztali szerszámaira mindenhol számíthat. Beltéri projektek Bútorok Példák
