1 Tökéletes megoldás a precíz vágásokhoz Soha nem látott precíz fűrészelés és vágás. A Bosch PTS 10, PCM 7, PCM 10, PCM 8S telepített készülékekkel, a szúrófűrészeléshez használt PLS 300 fűrészállomással, valamint a PTC 1 csempevágóval. További információk: Meg fog lepődni!

2 Még több ötlet érdekli? Merítsen ötleteket az interneten a címen az otthonszépítés és a design területéről. Nem csak ötleteket és tippeket talál a szokásos ház körüli feladatokhoz, hanem különleges berendezési tárgyak szerelési leírását, valamint természetesen aktuális és átfogó információkat valamennyi Bosch barkácsgépről GW0837 H Németországban nyomtatva A műszaki változtatások jogát fenntartjuk. A nyomdai hibákért felelősséget nem vállalunk. Robert Bosch Kft. Elektromos Kéziszerszám Üzletág H 1103 BUDAPEST, Gyömrői út

3 Műszaki adatok PTS 10 PCM 7 PCM 10 PCM 8S Névleges teljesítményfelvétel Watt 1100 Watt 1500 Watt 1200 Watt Lézer ü ü ü Fény ü ü Üresjárati fordulatszám /perc /perc /perc /perc Fűrészlap-átmérő 254 mm 190 mm 254 mm 210 mm Furat 30 mm 30 mm 30 mm 30 mm Hajlásszög 45 -ig 45 -ig 45 -ig 45 -ig Gérszög +/ 60 +/ 46 +/ B / 53 J Súly 23,5 kg 8,0 kg 13,8 kg 18,6 kg Alvázkeret mint tartozék ü ü ü 15

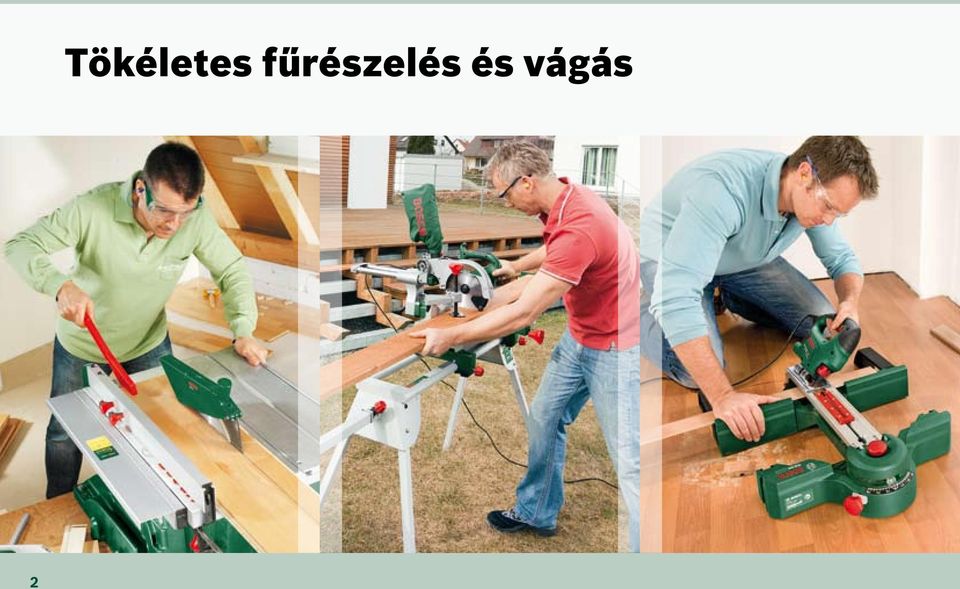

4 2 Tökéletes fűrészelés és vágás

5 Legyen szó asztali körfűrészről, leszabó- és gérvágó fűrészről, sínes gérvágóról vagy fűrészállomásról a Bosch gépekkel mindig jól fog vágni. Például parkettapadlót, szegélyléceket, laminált padlót, teraszpadlót, képkeretet vagy falemezek pontos méretre vágását is elkészítheti. A telepített fűrészekkel szögeket és gérvágásokat is pillanatok alatt készíthet. Csempék és finom kőagyag vágására a PTC 1 csempevágó a PLS 300 fűrészállomással együtt kerül alkalmazásra. Minden fűrészt és valamennyi praktikus tartozékot a lehető legegyszerűbb kezelhetőség, valamint a lehető legnagyobb precizitás jellemzi. Azért, hogy könnyebb legyen mesterműveket létrehoznia. Tartalom Bosch asztali fűrészek PTS 10, PCM 7, PCM 10 és PCM 8S 4 Tartozék a Bosch asztali fűrészekhez PTA 1000 és PTA Bosch PLS 300 fűrészállomás és Bosch PTC 1 csempevágó 12 Alkalmazások áttekintése, vágástípusok 14 Műszaki adatok 15 A praktikus tartozékkal könnyebb A PTA 1000 görgős támasz és a PTA 2400 leszabófűrész-asztal: használatával a nagy munkadarabokat is biztosan tarthatja kézben. 3

6 A PTS 10 asztali körfűrész A PCM 7 leszabóés gérvágó fűrész Erőteljes fűrész bútorkészítéshez és belső építészethez A lehető legnagyobb precizitás a munkadarab egyszerű és pontos vezetésére szolgáló beépített tolószán révén Könnyű és kompakt gép élfák és szegélylécek méretre vágásához Beépített lézer és erőteljes munkaasztal az abszolút precíz vágásokért 4

7 A fa lélegzik De most eláll a lélegzete is A PTS 10 asztali körfűrész A PTS 10 körfűrésszel nagyobb munkadarabokat is a lehető legnagyobb precizitással vezetheti. Egyszerűen helyezze a tolószánra, állítsa be a sarokillesztés max. ± 60 értéket és indítsa el a fűrészelést. Munkadarabról munkadarabra, mindig ugyanazzal a szöggel, ahányszor csak szeretné. Az önbeálló párhuzamvezető még könnyebbé teszi a precíz munkavégzést. Az 1400 watt teljesítményű fűrész lágyindítás funkciója gondoskodik róla, hogy biztos kézzel és rezgéseket kiküszöbölve indíthassa el a gépet. Párhuzamvezető Szögvezető Asztaltoldat Tolószán 6

8 Robusztus fűrészasztal Lézer Választható tartozék Kompakt és könnyű Szép, könnyű, pontosan a nehéz munkákhoz A PCM 7 leszabó- és gérvágó fűrész A PCM 7 gépnél egyszerűen kövesse vágásról vágásra a beépített lézert. Így biztos lehet benne, hogy az élfákat és szegélyléceket milliméter pontosan a szükségleteinek megfelelően vágja le. Annak érdekében, hogy fűrészelés közben semmi ne mozdulhasson el, a munkadarab biztonságosan fekszik a PCM 7 robusztus alumínium asztalán és praktikus kapocs is rögzíti. Mivel a kompakt PCM 7 gép súlya mindössze 8 kilogramm, a gyors helyváltoztatás sem jelent gondot. 7

9 Minden vágást könnyebbé tesz Főként a régi fűrészének vágását A PCM 10 leszabó- és gérvágó fűrész Mindegy, hogy vékony vagy hosszú munkadarabokat munkál meg: a nagyfokú precizitásának köszönhetően a PCM 10 mindig a megfelelő választás. A sokoldalú leszabó- és gérvágó fűrész ugyanolyan precizitással vág a kívánt szögben vastag deszkákat, mint vékony képkereteket. A PowerLight munkalámpa és a lézerfény mutatja közben a tökéletes vágás számára az utat. A kombinációs kapocs gyorsan és egyszerűen rögzíti a munkadarabokat. A könnyű fűrészlapcsere és az ergonomikus design olyan tökéletessé teszi a gép kezelhetőségét, mintha csak új fűrésze lenne. Bővítősínek Kombinációs kapocs PowerLight munkalámpa Lézerfény 8

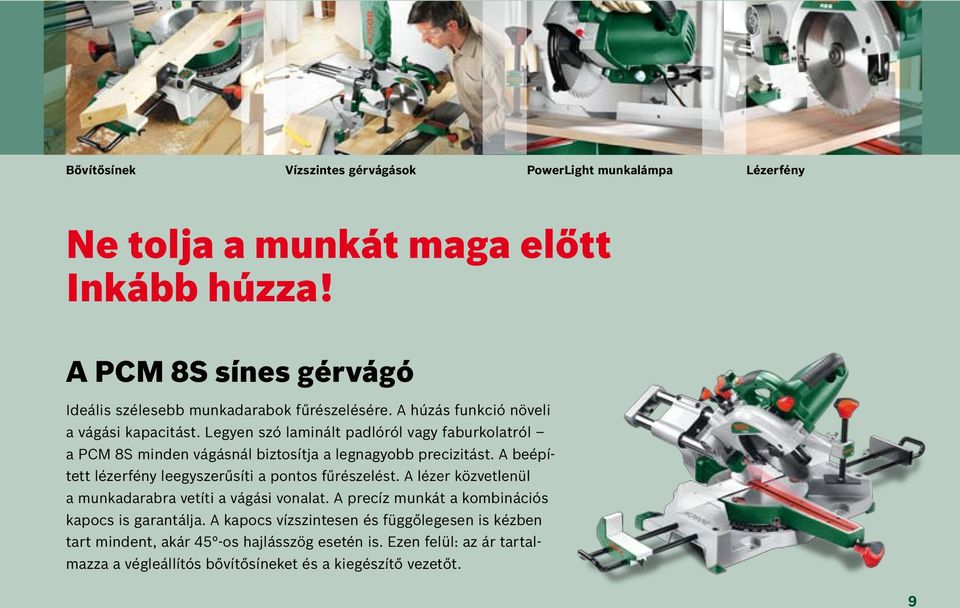

10 Bővítősínek Vízszintes gérvágások PowerLight munkalámpa Lézerfény Ne tolja a munkát maga előtt Inkább húzza! A PCM 8S sínes gérvágó Ideális szélesebb munkadarabok fűrészelésére. A húzás funkció növeli a vágási kapacitást. Legyen szó laminált padlóról vagy faburkolatról a PCM 8S minden vágásnál biztosítja a legnagyobb precizitást. A beépített lézerfény leegyszerűsíti a pontos fűrészelést. A lézer közvetlenül a munkadarabra vetíti a vágási vonalat. A precíz munkát a kombinációs kapocs is garantálja. A kapocs vízszintesen és függőlegesen is kézben tart mindent, akár 45 -os hajlásszög esetén is. Ezen felül: az ár tartalmazza a végleállítós bővítősíneket és a kiegészítő vezetőt. 9

11 A PCM 10 leszabóés gérvágó fűrész A PCM 8S sínes gérvágó Erőteljes fűrész belső építészethez és alapszerkezetekhez Nagy alumínium munkaasztal és kombinációs kapocs a precíz fűrészeléshez, valamint a munkadarabok gyors befogásához Robusztus és precíz fűrész parketta és laminált padló lerakásához Húzás funkcióval a pontos fűrészeléshez szélesebb munkadarabok esetén is 5

12 Így a hosszú és nagy munkadarabokat is tökéletesen kézben tartja A PTA 1000 görgős támasz Az univerzálisan alkalmazható asszisztens segít a nagyobb munkadarabok fűrészelésében. A faburkolatok, nagyobb falemezek és pallózatok felhelyezése, beigazítása és felerősítése így ugyanolyan egyszerű mint a 6 kilogramm könnyű PTA 1000 szállítása. Rögzített vezető az azonos hosszúságra fűrészeléshez Nagyobb falemezek beigazítása fűrészeléshez a golyós támasznak köszönhetően A hosszú faburkolatok rugalmas görgős támasza lehetővé teszi a munkadarab egyszerű beigazítását Különösen praktikus: mindhárom támasz egyetlen kézmozdulattal beállítható Rögzített vezető a daraboláshoz, golyós támasz széles munkadarabokhoz, görgős támasz hosszú faburkolathoz. A PTA 1000 pillanatok alatt könnyebbé teszi a mérték szerint végzett munkáknál is. 10

13 A stabil PTA 2400 az állítható oldalelemekkel és görgőkkel, valamint az oldalvezetőkkel együtt mindazokat a megoldásokat kínálja, amelyek szükségesek nagyobb munkadarabok kezeléséhez. PTA 2400 leszabófűrész-asztal A PTA 2400 tökéletes kiegészítés minden Bosch leszabófűrészhez. Gyorsan és egyszerűen összeszerelhető, és nagy munkadarabok esetén is nagy a teherbíró képessége ideális tartozék a PCM 7, PCM 10 és PCM 8S fűrészekhez. Egyszerűen felállítható Stabil és robusztus felépítés Állítható oldalelemek görgőkkel együtt a hosszú munkadarabokhoz Oldalütközők a munkadarabok beállításához ismétlődő vágásméretekhez 11

14 Precíziós szerszámmá változtatja a szúrófűrészt Új Compact generáció Easy Universal Expert A PLS 300 fűrészállomás Easy Universal Expert Mindegy, hogy fa, laminált anyag, műanyag vagy alumínium az új Bosch fűrészállomással minden anyagot levághat, amellyel a szúrófűrész megbirkózik. Ráadásul nem csak egyenes vonalban vághat, hanem gérvágások és szögben végzett vágások is elkészíthetők 45 és + 45 fok között. A Bosch PLS 300 fűrészállomás csak a PST szúrófűrészekkel együtt használható. A PLS 300 mobil fűrészállomás segít a laminált padló, parketta, műanyagok és alumínium gyors és biztos, tökéletes és egyenesvonalú fűrészelésében. 12

15 Így hozhatja formába a csempéket A PTC 1 csempevágó A PTC 1 csempevágó ideális kiegészítője a PLS 300 fűrészállomásnak. A PLS 300 állomásba precízen beigazíthatja a max. tíz miliméter vastagságú és kis felületi struktúrával rendelkező kerámia fali csempéket és járólapokat, majd a PTC 1 csempevágóval pontosan méretre vághatja azokat. Az éles keményfém vágókerék tiszta bemetszést és pontos törési éleket biztosít. Az ergonomikus kialakítású vezetőgomb a Softgrip lágyfogantyúval együtt gondoskodik a biztos és precíz munkavégzésről. Annak érdekében, hogy azonnal hozzáláthasson a munkához a PTC 1 csempevágó skálaütközővel és két törőkúppal van felszerelve. A precíz egyenesekhez vagy szögekhez egyszerűen fogja be a csempét a PLS 300 állomásba, igazítsa be, majd végezzen bemetszést a PTC 1 csempevágóval. Vagy vezesse szabad kézzel a PTC 1 gépet. 13

16 Alkalmazások áttekintése Vízszintes / függőleges vágástípusok PTS 10 PCM 7 PCM 10 PCM 8S PLS 300 PTC 1 Alkalmazások áttekintése, vágástípusok Egyenes vágás 0 /0 Gérszög 45 /0 Gérszög 0 /45 Gérszög 45 /45 Anyag** * Puhafa (fenyőfa) Keményfa (lombos fa, trópusi fa) Fém Kerámiacsempék 14 * A PLS 300 fűrészállomással együtt. ** Ügyeljen a megfelelő fűrészlap alkalmazására.

17 Műszaki adatok PTA 1000* PTA 2400 Magasság mm 820 mm Asztal hossza toldattal/toldat nélkül 2440 mm / 1200 mm Teherbíró képesség 100 kg 160 kg A következő gépekhez PTS 10, PCM 7, PCM 10 és PCM 8S PCM 7, PCM 10, PCM 8S Súly 6,2 kg 20,4 kg * Magyarországon nem forgalmazott termék. 16

18 Max. vágási hossz keresztvágásnál Max. vágásmagasság Max. pengehossz Vízszintes / függőleges gérvágások Súly PLS mm 25 mm 100 mm ± 45 3,2 kg PTC 1 Max. vágáshossz 340 mm* Max. vágásmagasság 10 mm* Vízszintes gérvágás ± 45 Súly 0,2 kg * A PLS 300 fűrészállomással együtt. 17
