VULTRON JÁRMŰFEDÉLZETI VEZÉRLŐ MŰKÖDÉSI LEÍRÁS február

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "VULTRON JÁRMŰFEDÉLZETI VEZÉRLŐ MŰKÖDÉSI LEÍRÁS. 2008. február"

Átírás

1 VULTRON JÁRMŰFEDÉLZETI VEZÉRLŐ MŰKÖDÉSI LEÍRÁS február

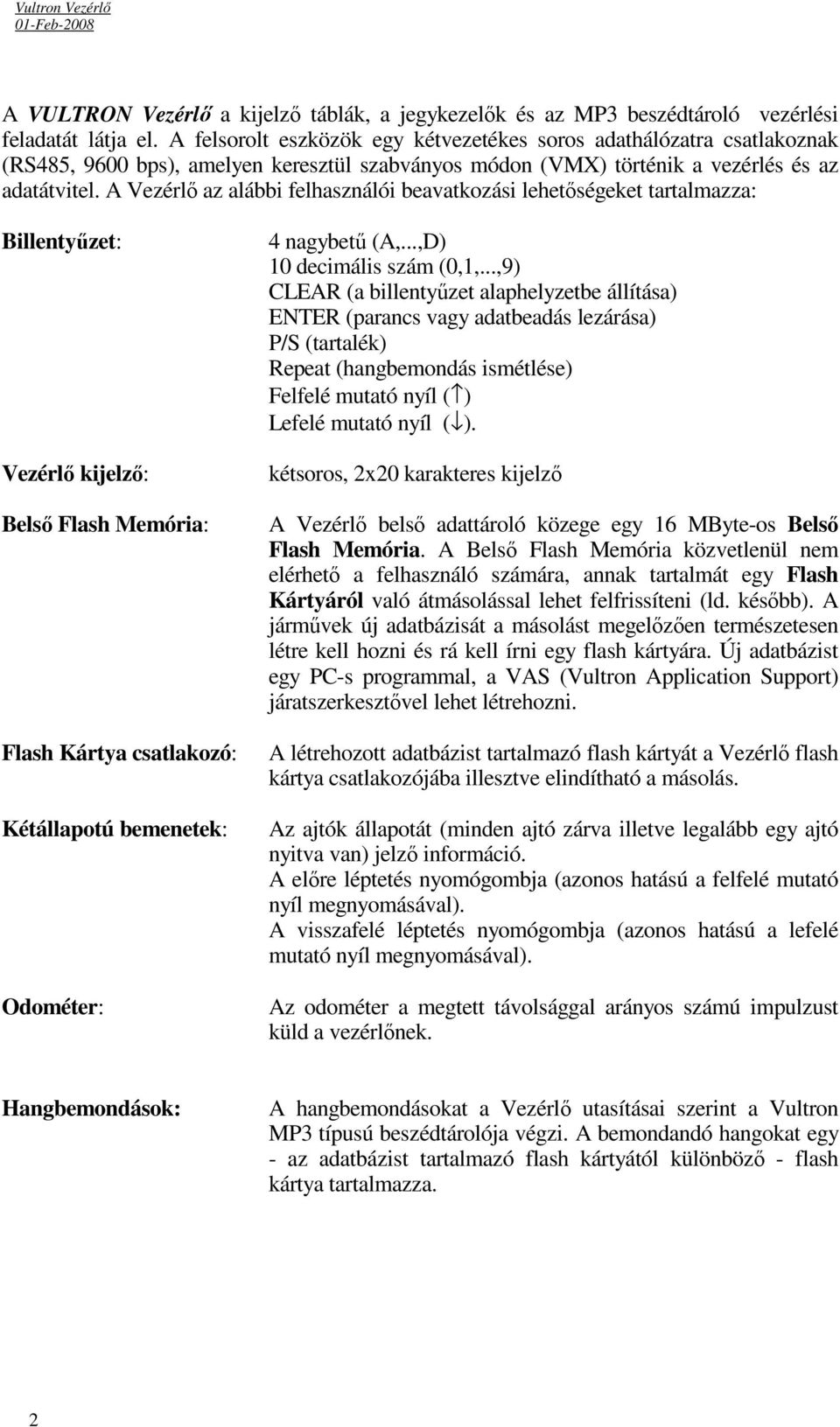

2 A VULTRON Vezérlő a kijelző táblák, a jegykezelők és az MP3 beszédtároló vezérlési feladatát látja el. A felsorolt eszközök egy kétvezetékes soros adathálózatra csatlakoznak (RS485, 9600 bps), amelyen keresztül szabványos módon (VMX) történik a vezérlés és az adatátvitel. A Vezérlő az alábbi felhasználói beavatkozási lehetőségeket tartalmazza: Billentyűzet: Vezérlő kijelző: Belső Flash Memória: Flash Kártya csatlakozó: Kétállapotú bemenetek: Odométer: 4 nagybetű (A,...,D) 10 decimális szám (0,1,...,9) CLEAR (a billentyűzet alaphelyzetbe állítása) ENTER (parancs vagy adatbeadás lezárása) P/S (tartalék) Repeat (hangbemondás ismétlése) Felfelé mutató nyíl ( ) Lefelé mutató nyíl ( ). kétsoros, 2x20 karakteres kijelző A Vezérlő belső adattároló közege egy 16 MByte-os Belső Flash Memória. A Belső Flash Memória közvetlenül nem elérhető a felhasználó számára, annak tartalmát egy Flash Kártyáról való átmásolással lehet felfrissíteni (ld. később). A járművek új adatbázisát a másolást megelőzően természetesen létre kell hozni és rá kell írni egy flash kártyára. Új adatbázist egy PC-s programmal, a VAS (Vultron Application Support) járatszerkesztővel lehet létrehozni. A létrehozott adatbázist tartalmazó flash kártyát a Vezérlő flash kártya csatlakozójába illesztve elindítható a másolás. Az ajtók állapotát (minden ajtó zárva illetve legalább egy ajtó nyitva van) jelző információ. A előre léptetés nyomógombja (azonos hatású a felfelé mutató nyíl megnyomásával). A visszafelé léptetés nyomógombja (azonos hatású a lefelé mutató nyíl megnyomásával). Az odométer a megtett távolsággal arányos számú impulzust küld a vezérlőnek. Hangbemondások: A hangbemondásokat a Vezérlő utasításai szerint a Vultron MP3 típusú beszédtárolója végzi. A bemondandó hangokat egy - az adatbázist tartalmazó flash kártyától különböző - flash kártya tartalmazza. 2

3 Bekapcsolás Bekapcsolás utáni képernyő: Vulton Fedélzeti Vezérlő v1.74 Rövid idő elteltével megjelenik az üzemmód választó képernyő: ENTER: menet CLEAR: szerviz Ha nem nyomjuk le a CLEAR billentyűt, akkor automatikusan a menet üzemmódba kerülünk. A menet üzemmódban tudjuk elindítani a később kiválasztandó járatot. Elsőként a memóriában tárolt táblakonfigurációt teszteli le a Vezérlő és az eredményt megjeleníti az LCD képernyőn: OT:01+ HT:02+ ST:05+ OT:03+ JT:07+ BT:04+ A képernyőn a táblák rövid neve (pl. OT ), soros címe (pl. 02 ) és az állapota (pl. + ) jelenik meg. A táblaneveknél használt rövidítések magyarázata: HT: Homloktábla OT: Oldaltábla ST: Számtábla BT: Belső tábla JT: Járatkövető tábla A tábla állapotnál használt jelölések magyarázata: - : a tábla nem válaszolt * : a tábla válaszolt, de a mérete nem megfelelő + : a tábla válaszolt és helyes méreteket adott meg. Hatnál több tábla esetén a táblateszt gombnyomásra vagy kis idő elteltével egy további képernyővel folytatódik: BT:06+ A vezérlő gombnyomásra illetve kis idő elteltével tovább lép a járatválasztó képernyőre. 3

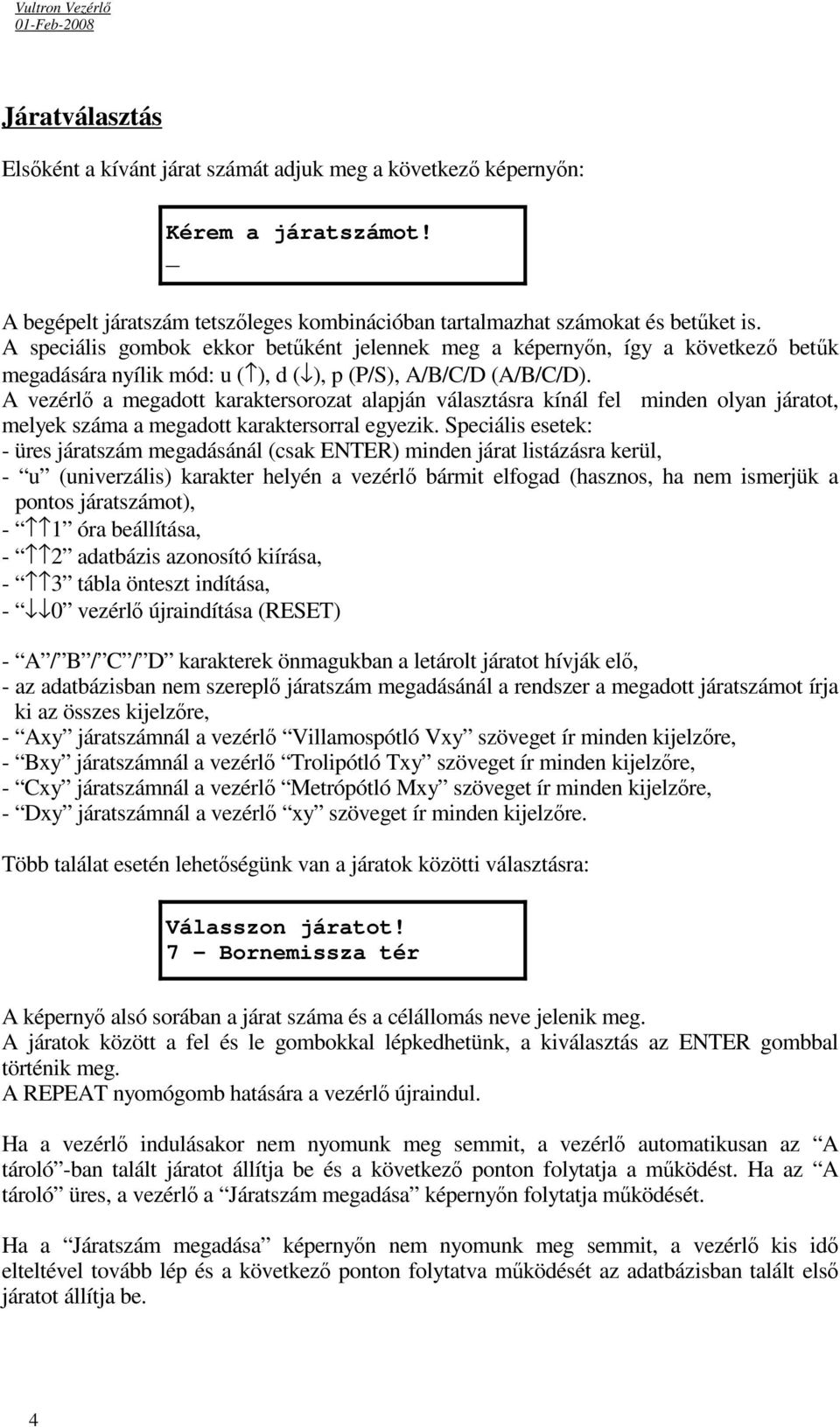

4 Járatválasztás Elsőként a kívánt járat számát adjuk meg a következő képernyőn: Kérem a járatszámot! _ A begépelt járatszám tetszőleges kombinációban tartalmazhat számokat és betűket is. A speciális gombok ekkor betűként jelennek meg a képernyőn, így a következő betűk megadására nyílik mód: u ( ), d ( ), p (P/S), A/B/C/D (A/B/C/D). A vezérlő a megadott karaktersorozat alapján választásra kínál fel minden olyan járatot, melyek száma a megadott karaktersorral egyezik. Speciális esetek: - üres járatszám megadásánál (csak ENTER) minden járat listázásra kerül, - u (univerzális) karakter helyén a vezérlő bármit elfogad (hasznos, ha nem ismerjük a pontos járatszámot), - 1 óra beállítása, - 2 adatbázis azonosító kiírása, - 3 tábla önteszt indítása, - 0 vezérlő újraindítása (RESET) - A / B / C / D karakterek önmagukban a letárolt járatot hívják elő, - az adatbázisban nem szereplő járatszám megadásánál a rendszer a megadott járatszámot írja ki az összes kijelzőre, - Axy járatszámnál a vezérlő Villamospótló Vxy szöveget ír minden kijelzőre, - Bxy járatszámnál a vezérlő Trolipótló Txy szöveget ír minden kijelzőre, - Cxy járatszámnál a vezérlő Metrópótló Mxy szöveget ír minden kijelzőre, - Dxy járatszámnál a vezérlő xy szöveget ír minden kijelzőre. Több találat esetén lehetőségünk van a járatok közötti választásra: Válasszon járatot! 7 Bornemissza tér A képernyő alsó sorában a járat száma és a célállomás neve jelenik meg. A járatok között a fel és le gombokkal lépkedhetünk, a kiválasztás az ENTER gombbal történik meg. A REPEAT nyomógomb hatására a vezérlő újraindul. Ha a vezérlő indulásakor nem nyomunk meg semmit, a vezérlő automatikusan az A tároló -ban talált járatot állítja be és a következő ponton folytatja a működést. Ha az A tároló üres, a vezérlő a Járatszám megadása képernyőn folytatja működését. Ha a Járatszám megadása képernyőn nem nyomunk meg semmit, a vezérlő kis idő elteltével tovább lép és a következő ponton folytatva működését az adatbázisban talált első járatot állítja be. 4

5 Járat indulása A járat indulásakor elsőként a külső táblák és a járattábla töltődnek fel. A kijelzőn ekkor a következő felirat látható: 7 Bornemissza tér Tábla kommunikáció A táblák feltöltése után ki kell választanunk az első megállót: Válasszon megállót! Bosnyák tér Használjuk a, (fel,le) gombokat, majd az ENTER billentyűt. A megálló kiválasztása után a belső táblák feltöltése következik: Bosnyák tér Tábla kommunikáció A belső táblák feltöltése után elindul a járat. A kijelzőn az adott megállóhoz tartozó kép látható, a jobb alsó sarokban a tábla kommunikáció állapota követhető nyomon (OK=minden rendben). 7 Bosnyák tér OK Léptetéskor vagy az idő múlásával (percváltáskor) szükség van a belső táblák frissítésére, ekkor rövid időre megváltozik a képernyő: 7 Tábla kommunikáció Majd a kommunikáció végén visszaáll az eredeti állapot: 7 Róna utca OK 5

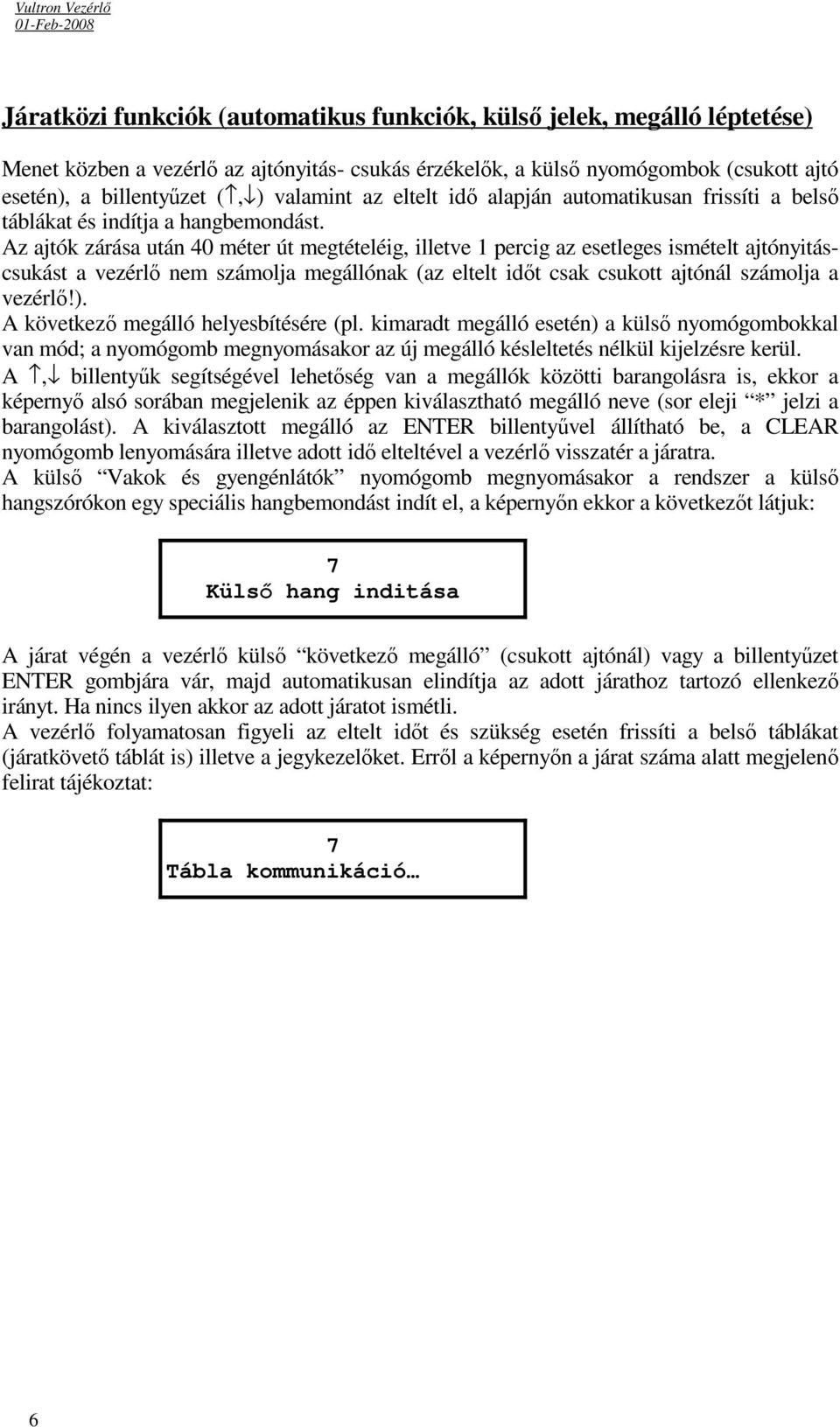

6 Járatközi funkciók (automatikus funkciók, külső jelek, megálló léptetése) Menet közben a vezérlő az ajtónyitás- csukás érzékelők, a külső nyomógombok (csukott ajtó esetén), a billentyűzet (, ) valamint az eltelt idő alapján automatikusan frissíti a belső táblákat és indítja a hangbemondást. Az ajtók zárása után 40 méter út megtételéig, illetve 1 percig az esetleges ismételt ajtónyitáscsukást a vezérlő nem számolja megállónak (az eltelt időt csak csukott ajtónál számolja a vezérlő!). A következő megálló helyesbítésére (pl. kimaradt megálló esetén) a külső nyomógombokkal van mód; a nyomógomb megnyomásakor az új megálló késleltetés nélkül kijelzésre kerül. A, billentyűk segítségével lehetőség van a megállók közötti barangolásra is, ekkor a képernyő alsó sorában megjelenik az éppen kiválasztható megálló neve (sor eleji * jelzi a barangolást). A kiválasztott megálló az ENTER billentyűvel állítható be, a CLEAR nyomógomb lenyomására illetve adott idő elteltével a vezérlő visszatér a járatra. A külső Vakok és gyengénlátók nyomógomb megnyomásakor a rendszer a külső hangszórókon egy speciális hangbemondást indít el, a képernyőn ekkor a következőt látjuk: 7 Külső hang inditása A járat végén a vezérlő külső következő megálló (csukott ajtónál) vagy a billentyűzet ENTER gombjára vár, majd automatikusan elindítja az adott járathoz tartozó ellenkező irányt. Ha nincs ilyen akkor az adott járatot ismétli. A vezérlő folyamatosan figyeli az eltelt időt és szükség esetén frissíti a belső táblákat (járatkövető táblát is) illetve a jegykezelőket. Erről a képernyőn a járat száma alatt megjelenő felirat tájékoztat: 7 Tábla kommunikáció 6

7 Járatközi funkciók (billentyűzet parancsok) A felhasználó a rendszer további szolgáltatásait billentyűzeti parancsok formájában tudja igénybe venni. Az alábbiakban megadott parancsok mindegyike egy vagy több billentyű egymás utáni lenyomását jelenti. A parancs billentyűzését javasolt egy további CLEAR-rel kezdeni. Parancs közbeni CLEAR billentyűzése megszakítja a parancs beadását. A parancs begépelésekor aktivizálódó barangolás funkciót figyelmen kívül hagyhatjuk. A Aktuális járat tárolása az A tárolóban B Aktuális járat tárolása a B tárolóban C Aktuális járat tárolása a C tárolóban D Aktuális járat tárolása a D tárolóban A Járat előhívása az A tárolóból A járat előhívás csak akkor történik meg, ha az adott tárolóban érvényes járat van tárolva. B Járat előhívása a B tárolóból A járat előhívás csak akkor történik meg, ha az adott tárolóban érvényes járat van tárolva. C Járat előhívása a C tárolóból A járat előhívás csak akkor történik meg, ha az adott tárolóban érvényes járat van tárolva. D Járat előhívása a D tárolóból A járat előhívás csak akkor történik meg, ha az adott tárolóban érvényes járat van tárolva. REP Utolsó hangbemondás ismétlése REP Hangerő növelése REP Hangerő csökkentése A 1. speciális hangbemondás indítása B 2. speciális hangbemondás indítása C 3. speciális hangbemondás indítása D 4. speciális hangbemondás indítása P/S Tábla törlés Járatkövető tábla kivételével minden tábla minden pixelének kikapcsolása. A vezérlő további gombnyomás nélkül nem tér vissza a járatra, másszóval a táblák törölt állapotban maradnak. 0 Rendszer újrainditása 0 Új járat indítása 1 Óra beállítása 2 Adatbázis azonosító kiírása 3 Tábla önteszt indítása 8 Ellenkező irány indítása 7

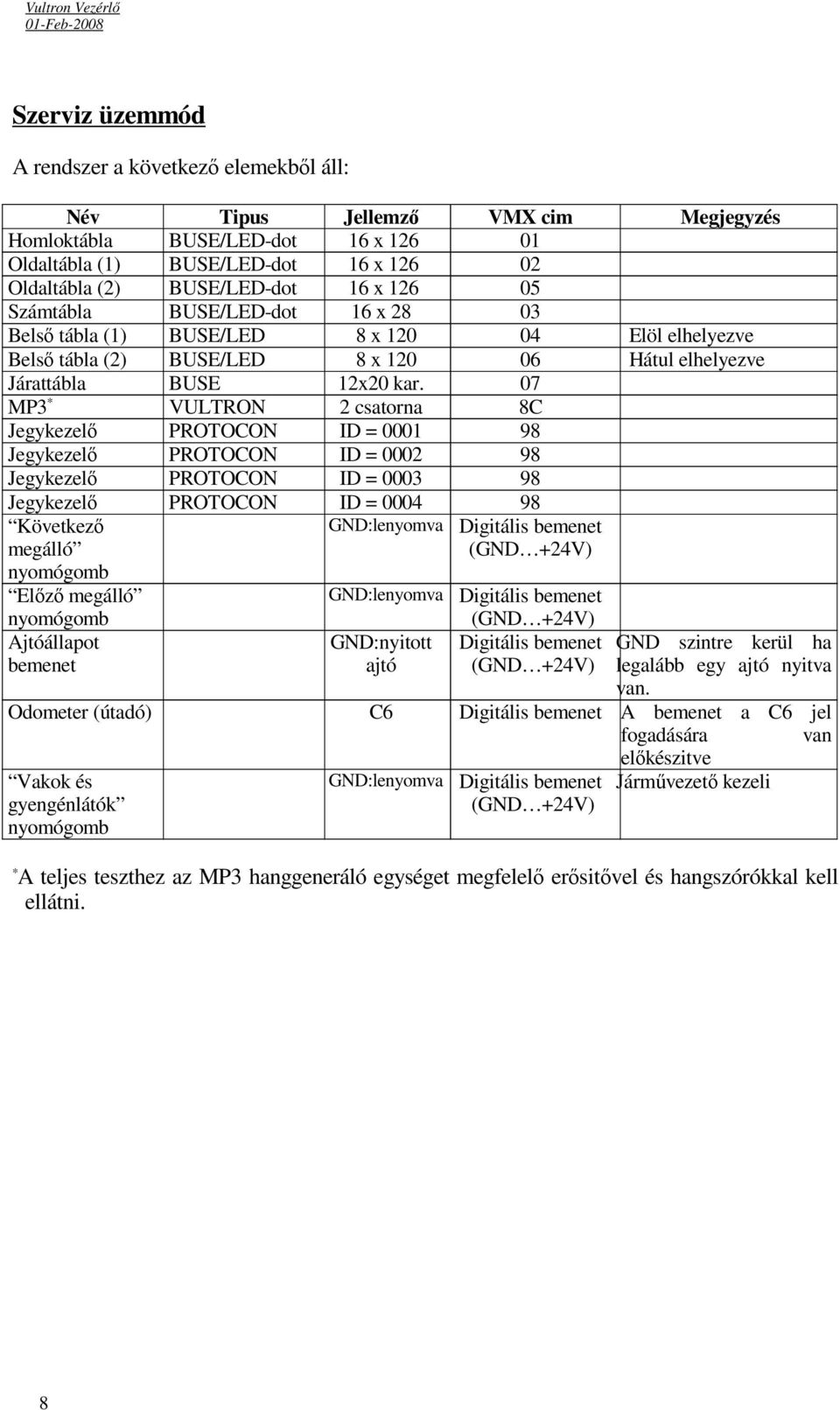

8 Szerviz üzemmód A rendszer a következő elemekből áll: Név Tipus Jellemző VMX cim Megjegyzés Homloktábla BUSE/LED-dot 16 x Oldaltábla (1) BUSE/LED-dot 16 x Oldaltábla (2) BUSE/LED-dot 16 x Számtábla BUSE/LED-dot 16 x Belső tábla (1) BUSE/LED 8 x Elöl elhelyezve Belső tábla (2) BUSE/LED 8 x Hátul elhelyezve Járattábla BUSE 12x20 kar. 07 MP3 * VULTRON 2 csatorna 8C Jegykezelő PROTOCON ID = Jegykezelő PROTOCON ID = Jegykezelő PROTOCON ID = Jegykezelő PROTOCON ID = GND:lenyomva Következő megálló nyomógomb Előző megálló nyomógomb (GND +24V) Ajtóállapot GND:nyitott Digitális bemenet GND szintre kerül ha bemenet ajtó (GND +24V) legalább egy ajtó nyitva van. Odometer (útadó) C6 Digitális bemenet A bemenet a C6 jel fogadására van előkészitve GND:lenyomva Járművezető kezeli Vakok és gyengénlátók nyomógomb GND:lenyomva Digitális bemenet (GND +24V) Digitális bemenet Digitális bemenet (GND +24V) * A teljes teszthez az MP3 hanggeneráló egységet megfelelő erősitővel és hangszórókkal kell ellátni. 8

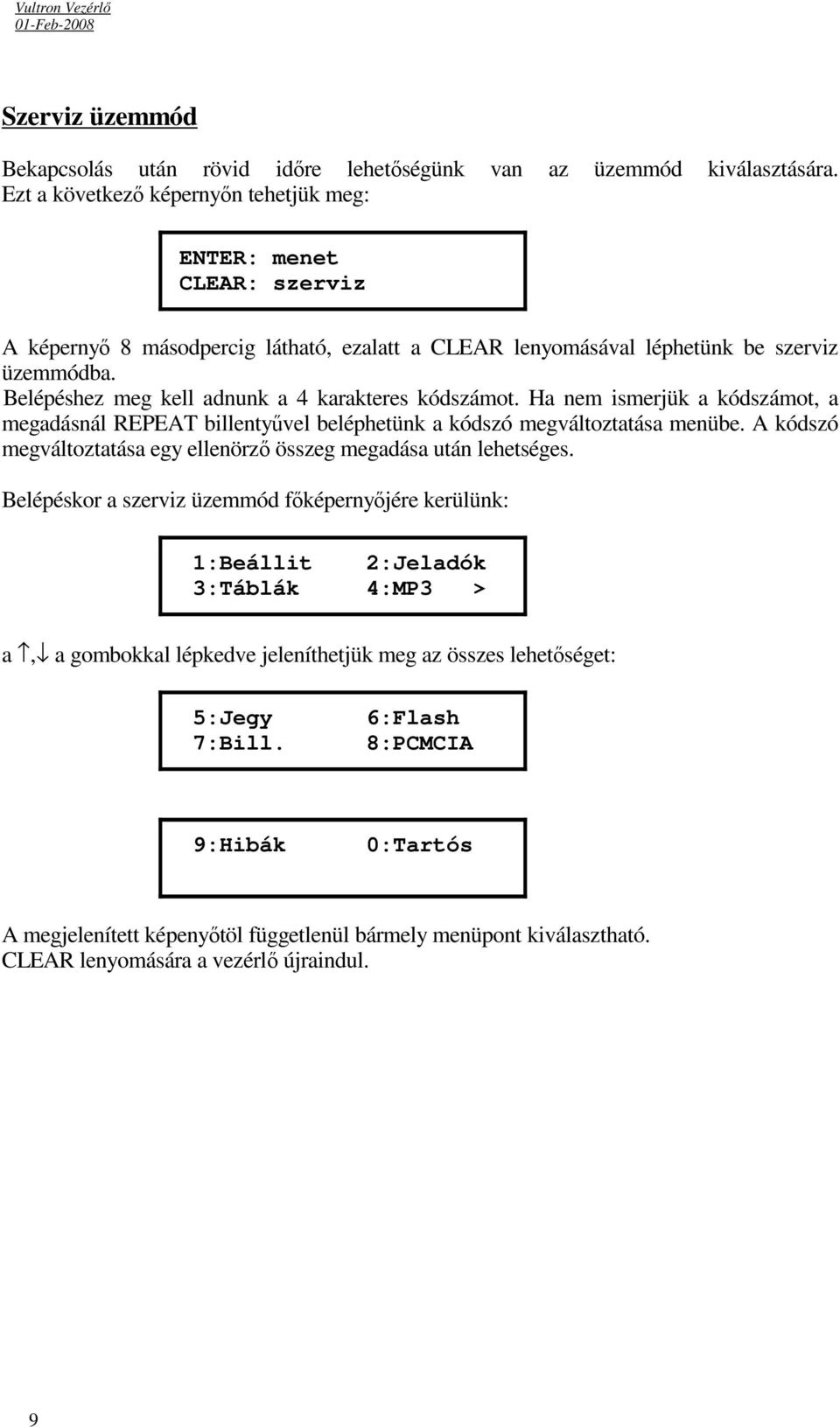

9 Szerviz üzemmód Bekapcsolás után rövid időre lehetőségünk van az üzemmód kiválasztására. Ezt a következő képernyőn tehetjük meg: ENTER: menet CLEAR: szerviz A képernyő 8 másodpercig látható, ezalatt a CLEAR lenyomásával léphetünk be szerviz üzemmódba. Belépéshez meg kell adnunk a 4 karakteres kódszámot. Ha nem ismerjük a kódszámot, a megadásnál REPEAT billentyűvel beléphetünk a kódszó megváltoztatása menübe. A kódszó megváltoztatása egy ellenörző összeg megadása után lehetséges. Belépéskor a szerviz üzemmód főképernyőjére kerülünk: 1:Beállit 2:Jeladók 3:Táblák 4:MP3 > a, a gombokkal lépkedve jeleníthetjük meg az összes lehetőséget: 5:Jegy 7:Bill. 6:Flash 8:PCMCIA 9:Hibák 0:Tartós A megjelenített képenyőtöl függetlenül bármely menüpont kiválasztható. CLEAR lenyomására a vezérlő újraindul. 9

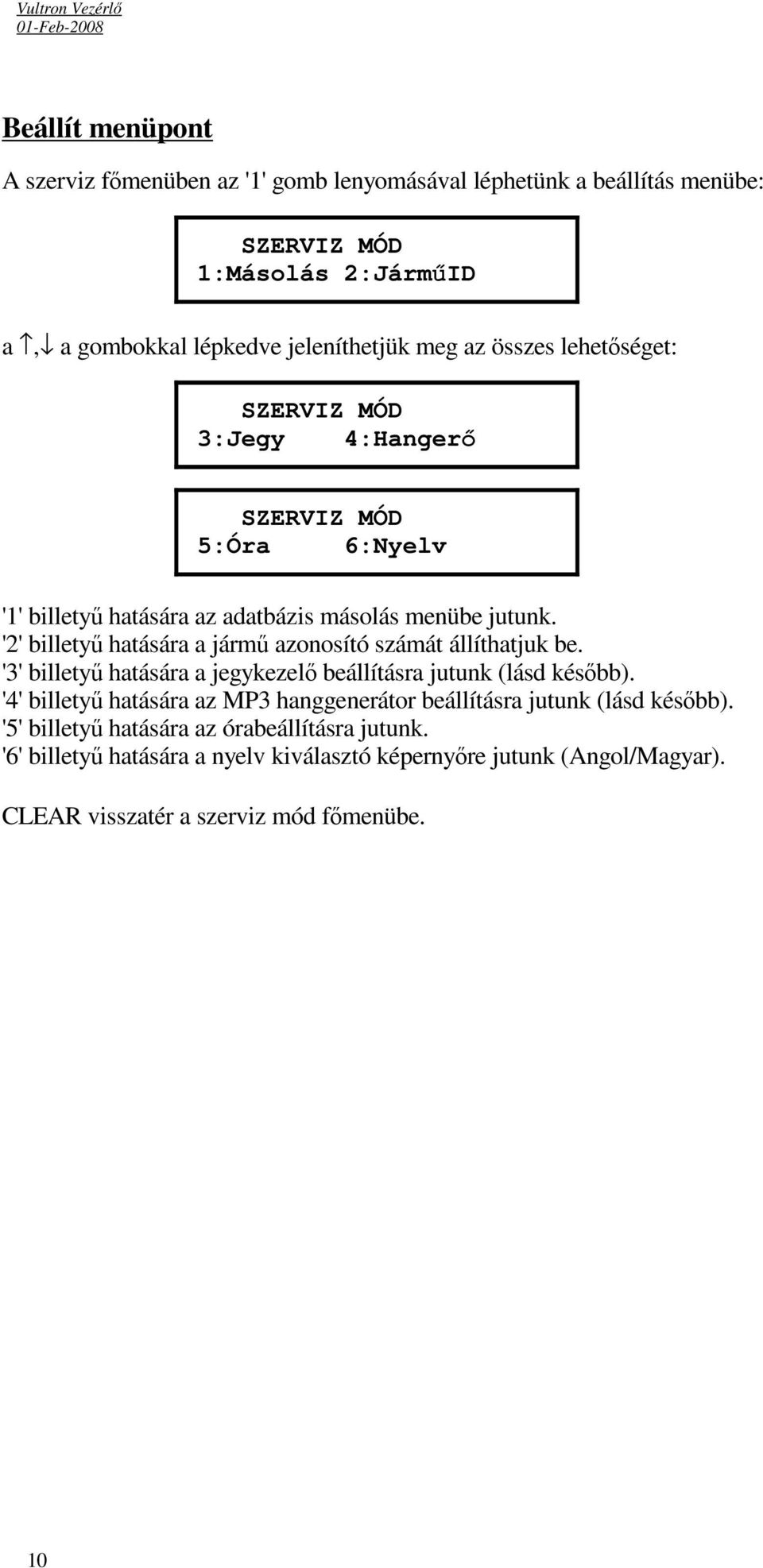

10 Beállít menüpont A szerviz főmenüben az '1' gomb lenyomásával léphetünk a beállítás menübe: SZERVIZ MÓD 1:Másolás 2:JárműID a, a gombokkal lépkedve jeleníthetjük meg az összes lehetőséget: SZERVIZ MÓD 3:Jegy 4:Hangerő SZERVIZ MÓD 5:Óra 6:Nyelv '1' billetyű hatására az adatbázis másolás menübe jutunk. '2' billetyű hatására a jármű azonosító számát állíthatjuk be. '3' billetyű hatására a jegykezelő beállításra jutunk (lásd később). '4' billetyű hatására az MP3 hanggenerátor beállításra jutunk (lásd később). '5' billetyű hatására az órabeállításra jutunk. '6' billetyű hatására a nyelv kiválasztó képernyőre jutunk (Angol/Magyar). 10

11 Jeladók menüpont A szerviz főmenüben a '2' gomb lenyomásával léphetünk a jeladók tesztjére: Ajtójelek tesztelése JELADÓ TESZT A digitális bemenetek hatodik bitje ("1" a fenti képen) "1" ha minden ajtó be van csukva, "0" ha legalább egy ajtó nyitva van. Külső nyomógombok tesztelése JELADÓ TESZT A digitális bemenetek ötödik bitje ("1" a fenti képen) "1" ha a külső "következő megálló" nyomógomb le van nyomva, "0" egyébként. JELADÓ TESZT A digitális bemenetek második bitje ("1" a fenti képen) "1" ha a külső "előző megálló" nyomógomb le van nyomva, "0" egyébként. Vakok és gyengénlátók nyomógomb tesztelése JELADÓ TESZT A digitális bemenetek? bitje ("1" a fenti képen) "1" ha a külső "vakok és gyengénlátók" nyomógomb le van nyomva, "0" egyébként. Odometer (útadó) tesztelése Az útadóról beérkezett jelek számlálását a képernyő jobb oldalán látható hexadecimális számlálón követhetjük nyomon. 11

12 Táblák menüpont A szerviz főmenüben a '3' gomb lenyomásával léphetünk a táblák tesztjére: T A B L A T E S Z T 1:Önteszt 2:Státusz> T A B L A T E S Z T 3:Sárga 4:Töröl '1' billentyű hatására elindul a táblák beépített teszt programja. '2' billetyű hatására megjelenik a táblák állapota: OT:01+ HT:02+ ST:05+ OT:03+ JT:07+ BT:04+ Bármely billentyű lenyomására vagy 8 másodperc elteltével=> BT:06+ A képernyőn a táblák rövid neve (pl. OT ), soros címe (pl. 02 ) és az állapota (pl. + ) jelenik meg. A táblaneveknél használt rövidítések magyarázata: HT: Homloktábla OT: Oldaltábla ST: Számtábla BT: Belső tábla JT: Járatkövető tábla A tábla állapotnál használt jelölések magyarázata: - : a tábla nem válaszolt * : a tábla válaszolt, de a mérete nem megfelelő + : a tábla válaszolt és helyes méreteket adott meg. '3' billetyű hatására minden táblán minden pixel kigyullad (kivéve BS170 járattábla). '4' billetyű hatására minden táblán minden pixel törlődik (kivéve BS170 járattábla). 12

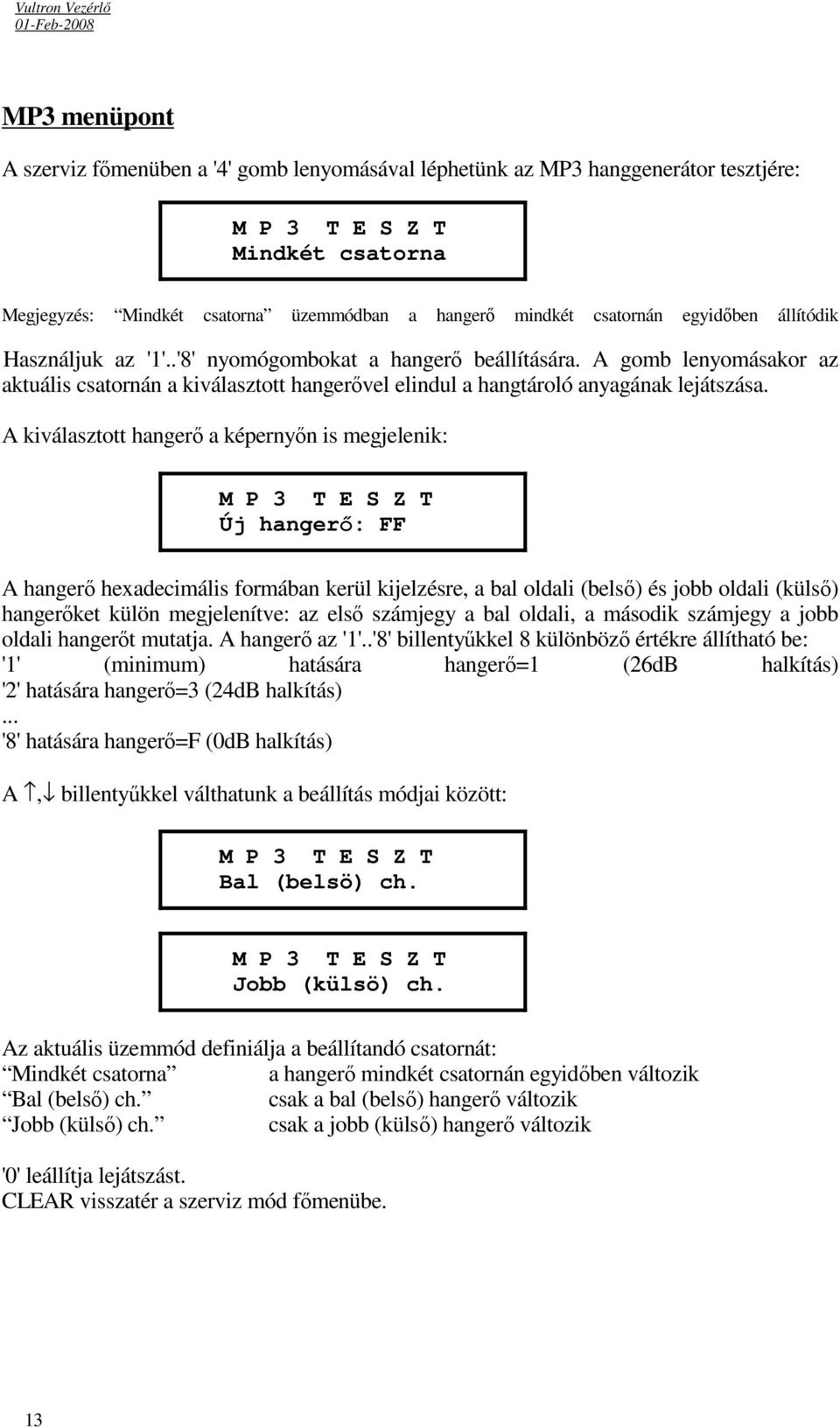

13 MP3 menüpont A szerviz főmenüben a '4' gomb lenyomásával léphetünk az MP3 hanggenerátor tesztjére: M P 3 T E S Z T Mindkét csatorna Megjegyzés: Mindkét csatorna üzemmódban a hangerő mindkét csatornán egyidőben állítódik Használjuk az '1'..'8' nyomógombokat a hangerő beállítására. A gomb lenyomásakor az aktuális csatornán a kiválasztott hangerővel elindul a hangtároló anyagának lejátszása. A kiválasztott hangerő a képernyőn is megjelenik: M P 3 T E S Z T Új hangerő: FF A hangerő hexadecimális formában kerül kijelzésre, a bal oldali (belső) és jobb oldali (külső) hangerőket külön megjelenítve: az első számjegy a bal oldali, a második számjegy a jobb oldali hangerőt mutatja. A hangerő az '1'..'8' billentyűkkel 8 különböző értékre állítható be: '1' (minimum) hatására hangerő=1 (26dB halkítás) '2' hatására hangerő=3 (24dB halkítás)... '8' hatására hangerő=f (0dB halkítás) A, billentyűkkel válthatunk a beállítás módjai között: M P 3 T E S Z T Bal (belsö) ch. M P 3 T E S Z T Jobb (külsö) ch. Az aktuális üzemmód definiálja a beállítandó csatornát: Mindkét csatorna a hangerő mindkét csatornán egyidőben változik Bal (belső) ch. csak a bal (belső) hangerő változik Jobb (külső) ch. csak a jobb (külső) hangerő változik '0' leállítja lejátszást. 13

14 Jegy menüpont A szerviz főmenüben az '5' gomb lenyomásával léphetünk a jegykezelők tesztjére: Jegykezelő eszközök #1:0001 A, billentyűkkel választhatjuk ki a tesztelt jegykezelőt ( 1 a fenti példán). ENTER billentyű után állíthatjuk be az aktuális jegykezelő aznosító számát ("0001" a fenti példán). REPEAT billentyűvel küldhetünk frissítés parancsot a jegykezelőknek (zöld LED jelenik meg, első frissítésnél hangjelzés hallatszik). '0' billentyűvel kérdezhetjük le az aktuális jegykezelő állapotát. A válasz a következők alapján értelmezhető: Jegykezelő eszközök #1:0001 OK N:0000 A visszaadott hibakód a képernyő alsó sorának közepén jelenik meg (OK jelentése nincs hiba ). A jegykezelések száma az alsó sor végén négyjegyű számként jelenik meg ( 0000 a fenti példában). A számnak minden jegykezelés után növekedni kell. A hibakódok értelmezése: $01 Jegykezelő programtároló hiba $02 Nyomtató inicializálási hiba $03 Nyomtató hiba (pl. mechanikai probléma) $04 Jegykezelő ajtó nyitva $05 Nem érkezett frissítés parancs a bekapcsolás óta $06 Nincs hiba (megjelenítés: OK) $07 Tiltva (tiltás parancs érkezett) $08 Jegyérzékelő optocsatoló folyamatosan jelez (jegy a készülékben?) $09 I 2 C probléma (Valós idejű óra) $0A Valós idejű óra foglalat probléma $0B Vágó hiba $0C Nyomtató túlmelegedett $0D Tápfeszültség túl alacsony a nyomtatáshoz $15 Régen jött frissítés parancs 14

15 Flash menüpont A szerviz főmenüben a '6' gomb lenyomásával léphetünk a belső Flash memória tesztjére: Internal Flash: A Flash teszt üzemmód a belső Flash memória tartalmának megjelenítésére szolgál. A képernyő felső sorában a memóriacím, az alsó sorban pedig a memóriatartalom látható hexadecimális formában. Billentyü menüpont A szerviz főmenüben a '7' gomb lenyomásával léphetünk a billentyűzet tesztjére: BILLENTYÜZET TESZT Billentyűzet teszt üzemmódban a billentyűzet áramkörét tesztelhetjük. A képernyő alsó sorának első részén az adatbitek állapota, a jobb oldalon pedig a lenyomott billentyű kódja látható. PCMCIA menüpont A szerviz főmenüben a '8' gomb lenyomásával léphetünk a PCMCIA csatlakozó tesztjére: PCMCIA TESZT D00-15: PCMCIA teszt üzemmódban a PCMCIA csatlakozó áramköreit tesztelhetjük. A képernyő alsó sorának első részén a kiválasztott bitek, a jobb oldalon pedig a bitek állapota látható. A bitek állapota a '0'..'7' billentyűkkel változtatható; 'A', 'C' és 'D' automatikus léptetést indít. 15

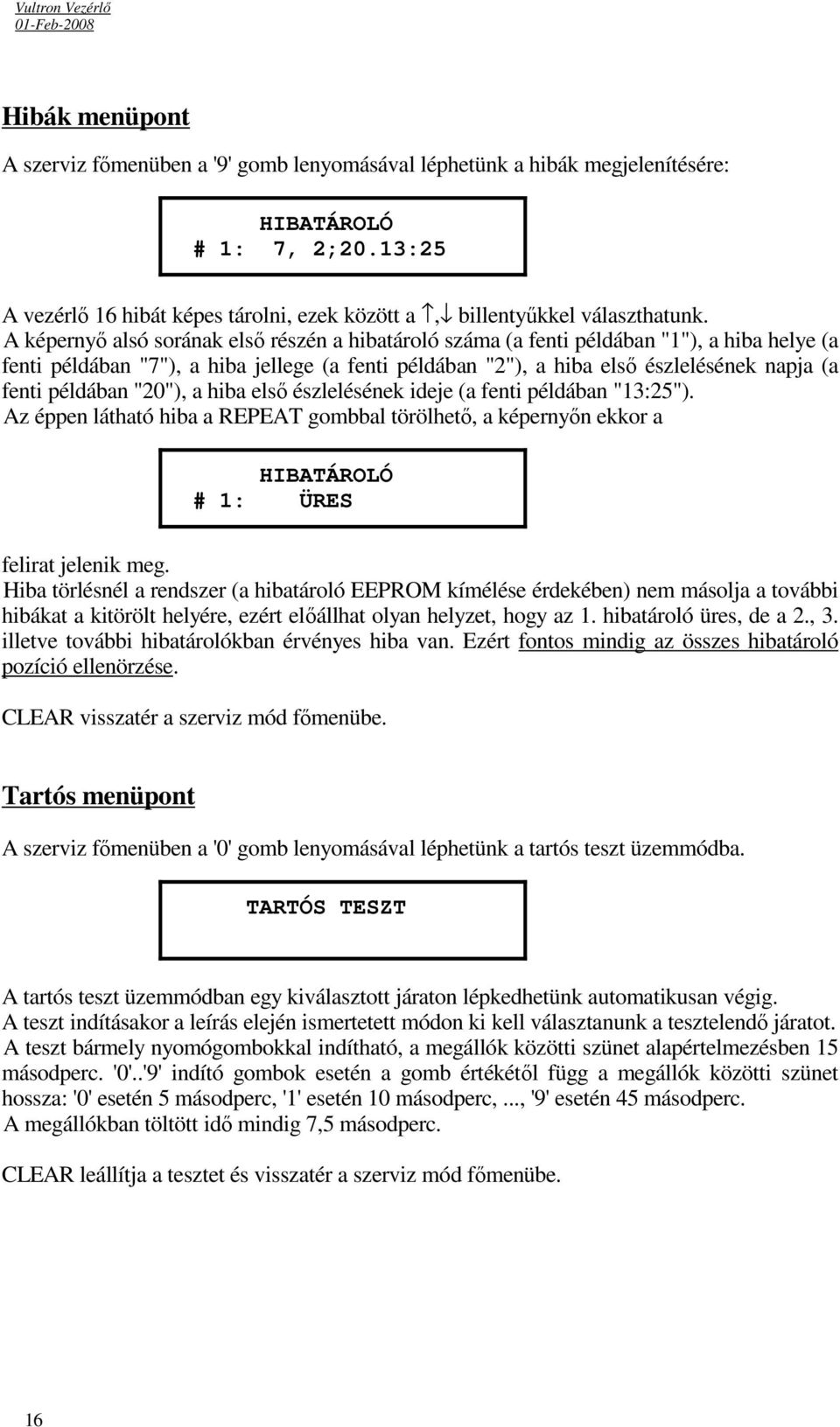

16 Hibák menüpont A szerviz főmenüben a '9' gomb lenyomásával léphetünk a hibák megjelenítésére: HIBATÁROLÓ # 1: 7, 2;20.13:25 A vezérlő 16 hibát képes tárolni, ezek között a, billentyűkkel választhatunk. A képernyő alsó sorának első részén a hibatároló száma (a fenti példában "1"), a hiba helye (a fenti példában "7"), a hiba jellege (a fenti példában "2"), a hiba első észlelésének napja (a fenti példában "20"), a hiba első észlelésének ideje (a fenti példában "13:25"). Az éppen látható hiba a REPEAT gombbal törölhető, a képernyőn ekkor a HIBATÁROLÓ # 1: ÜRES felirat jelenik meg. Hiba törlésnél a rendszer (a hibatároló EEPROM kímélése érdekében) nem másolja a további hibákat a kitörölt helyére, ezért előállhat olyan helyzet, hogy az 1. hibatároló üres, de a 2., 3. illetve további hibatárolókban érvényes hiba van. Ezért fontos mindig az összes hibatároló pozíció ellenörzése. Tartós menüpont A szerviz főmenüben a '0' gomb lenyomásával léphetünk a tartós teszt üzemmódba. TARTÓS TESZT A tartós teszt üzemmódban egy kiválasztott járaton lépkedhetünk automatikusan végig. A teszt indításakor a leírás elején ismertetett módon ki kell választanunk a tesztelendő járatot. A teszt bármely nyomógombokkal indítható, a megállók közötti szünet alapértelmezésben 15 másodperc. '0'..'9' indító gombok esetén a gomb értékétől függ a megállók közötti szünet hossza: '0' esetén 5 másodperc, '1' esetén 10 másodperc,..., '9' esetén 45 másodperc. A megállókban töltött idő mindig 7,5 másodperc. CLEAR leállítja a tesztet és visszatér a szerviz mód főmenübe. 16
