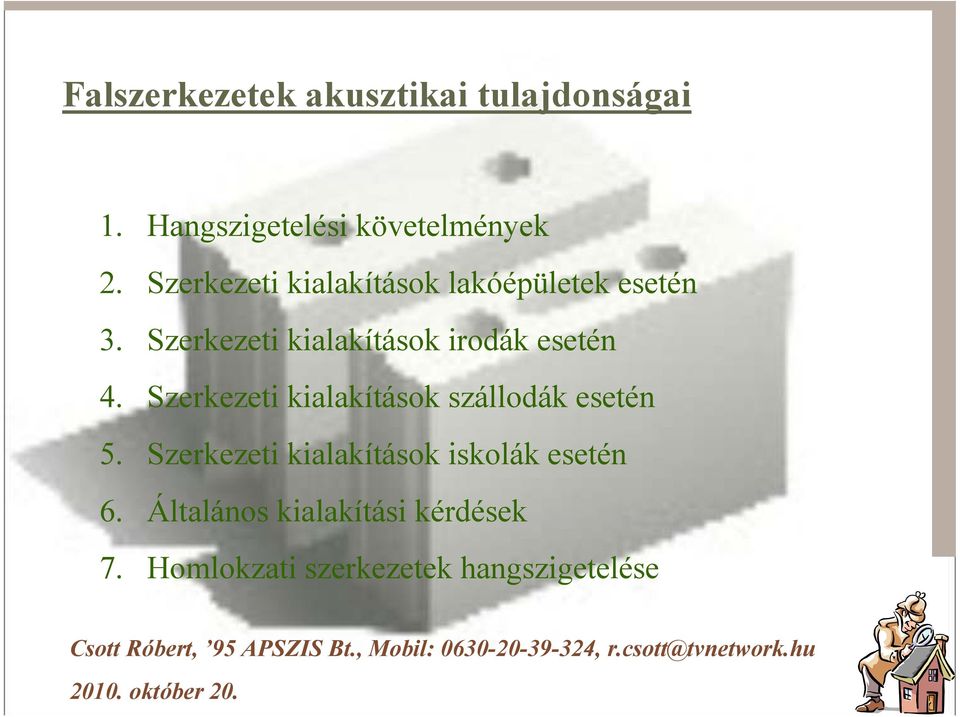

1 Falszerkezetek akusztikai tulajdonságai 1. Hangszigetelési követelmények 2. Szerkezeti kialakítások lakóépületek esetén 3. Szerkezeti kialakítások irodák esetén 4. Szerkezeti kialakítások szállodák esetén 5. Szerkezeti kialakítások iskolák esetén 6. Általános kialakítási kérdések 7. Homlokzati szerkezetek hangszigetelése Csott Róbert, 95 APSZIS Bt., Mobil: , október 20.

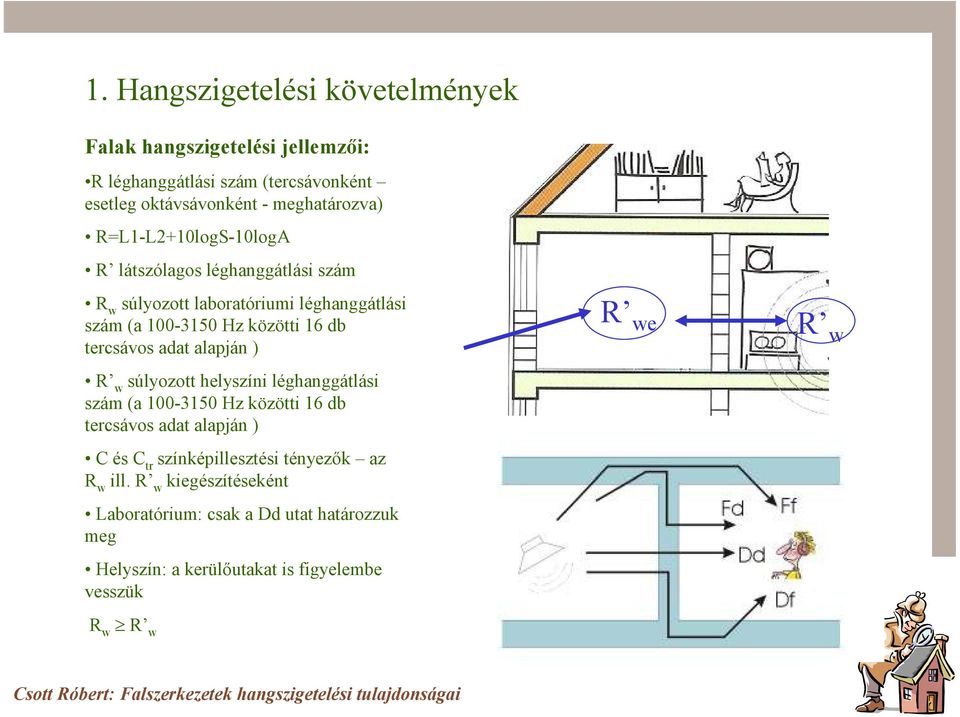

2 1. Hangszigetelési követelmények Falak hangszigetelési jellemzıi: R léghanggátlási szám (tercsávonként esetleg oktávsávonként - meghatározva) R=L1-L2+10logS-10logA R látszólagos léghanggátlási szám súlyozott laboratóriumi léghanggátlási szám (a Hz közötti 16 db tercsávos adat alapján ) R w súlyozott helyszíni léghanggátlási szám (a Hz közötti 16 db tercsávos adat alapján ) C és C tr színképillesztési tényezık az ill. R w kiegészítéseként Laboratórium: csak a Dd utat határozzuk meg Helyszín: a kerülıutakat is figyelembe vesszük R w R we R w

3 1. Hangszigetelési követelmények a zajforrás típusa Élettevékenységek (beszélgetés, zene, rádió, TV) Játszó gyerekek Közepes és nagy sebességő vasúti forgalom 80 km/h-nál nagyobb sebességő közlekedés autópályán Lökhajtásos repülıgépek, kis távolságban Ipari üzemek, amelyek fıleg közepes és nagyfrekvenciás zajt bocsátanak ki Városi utcai közlekedés Kis sebességő vasúti közlekedés Lökhajtásos repülıgépek, nagy távolságban Légcsavaros meghajtású repülıgép Diszkózene Ipari üzemek, amelyek fıleg kis- és nagyfrekvenciás zajt bocsátanak ki a megfelelı színképillesztési tényezı C C tr

4 1. Hangszigetelési követelmények zajvédelmi rendeletek 8/2002. (III. 22.) KöM-EüM együttes rendelet a zaj- és rezgésterhelési határértékekrıl (már visszavont rendelet, de a decemberéig kiadott engedélyek még ezt veszik figyelembe) 27/2008. (XII. 3.) KvVM rendelet a zaj- és rezgésterhelési határértékekrıl (a 8/2002. (III. 22.) KöM-EüM rendelet utódja) 284/2007. (X. 29.) Korm. Rendelet a környezeti zaj és rezgés elleni védelem egyes szabályairól 66/2005. (XII. 22.) EüM rendelet a munkavállalókat érı zajexpozícióra vonatkozó minimális egészségi és biztonsági követelményekrıl (ezek irodai funkciók esetén túl magas értékek) 25/1996. (VIII. 28.) NM rendelet az egészséget nem veszélyeztetı munkavégzés és munkakörülmények általános egészségügyi követelményeirıl helyi zaj- és rezgésvédelmi rendeletek pl. Budapest Fıváros VII. kerület Erzsébetváros Önkormányzat 49/2001. (XI.16.) rendelete a zaj- és rezgésvédelem helyi szabályozásáról (a helyi rendeletek nem tartalmazhatnak szigorításokat az országos rendelethez képest) hangszigetelési szabványok MSZ /2-88 Lakások és önálló üdülıegységek hangszigetelési követelményei MSZ /3-88 Közösségi épületek hangszigetelési követelményei MSZ :2007 Épületen belüli hangszigetelési követelmények MSZ :2007 Homlokzati szerkezetek hangszigetelési követelményei

5 1. Hangszigetelési követelmények MSZ :2007 Épületen belüli hangszigetelési követelmények Alapkövetelmények és fokozott követelmények kategóriákat vezet be (a továbbiakban csak a szabványos alapkövetelményeket vizsgáljuk) A léghanggátlási követelményeknél a C színképillesztési tényezıvel korrigált léghangszigetelési jellemzıre ad meg értékeket Többfunkciójú épületeknél léghangszigetelési követelményt növelı tényezıket definiál (pl. 1-2 személyes gépkocsitároló esetén R s =5 db) MSZ :2007 Homlokzati szerkezetek hangszigetelési követelményei A homlokzat minimális léghangszigetelési értékét adja meg a külsı terhelı zaj és a védendı helyiség függvényében A C tr színképillesztési tényezıvel korrigált léghangszigetelési jellemzıre ad meg értékeket (R we +C tr ) L 1AM -L 2A +10log(S h /A)+K h

6 1. Hangszigetelési követelmények Falak hangszigetelési követelményei Többlakásos lakóépületek Helyiség kapcsolat R w +C [db] Követelmény +C [db] Szomszédos lakások bármilyen helyiségei között Padlástér, pince, tároló, közös terület és lakás bármely helyisége között Lépcsıház vagy folyosó és lakás bármely helyisége között Falak hangszigetelési követelményei Sorház, láncház, átriumház és ikerház Követelmény Helyiségkapcsolat R w +C [db] +C [db] Szomszédos lakások bármilyen helyiségei között 56 - Fal lakáson belül - 35

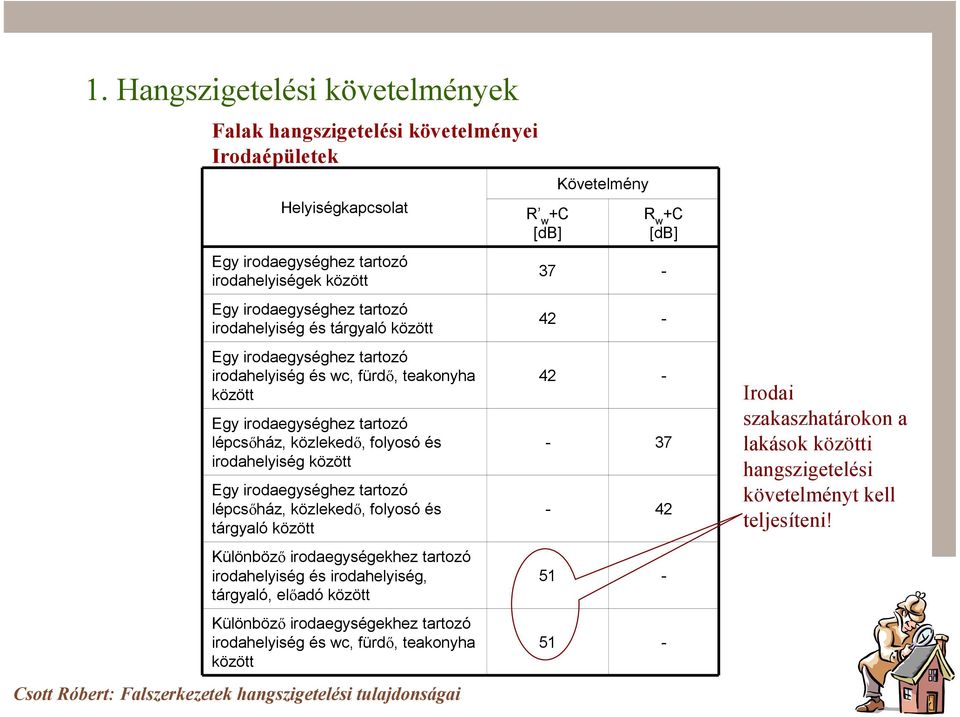

7 1. Hangszigetelési követelmények Falak hangszigetelési követelményei Irodaépületek Helyiségkapcsolat Egy irodaegységhez tartozó irodahelyiségek között Egy irodaegységhez tartozó irodahelyiség és tárgyaló között Egy irodaegységhez tartozó irodahelyiség és wc, fürdı, teakonyha között Egy irodaegységhez tartozó lépcsıház, közlekedı, folyosó és irodahelyiség között Egy irodaegységhez tartozó lépcsıház, közlekedı, folyosó és tárgyaló között Különbözı irodaegységekhez tartozó irodahelyiség és irodahelyiség, tárgyaló, elıadó között Különbözı irodaegységekhez tartozó irodahelyiség és wc, fürdı, teakonyha között R w +C [db] Követelmény +C [db] Irodai szakaszhatárokon a lakások közötti hangszigetelési követelményt kell teljesíteni!

8 1. Hangszigetelési követelmények Falak hangszigetelési követelményei Háromcsillagos vagy magasabb osztályú szállásépületek Helyiség kapcsolat Szomszédos szálláshelyiségek között R w +C [db] Követelmény +C [db] 47 - Padlástér, pince, tároló, közös terület és szálláshelyiség között - 47 Falak hangszigetelési követelményei Kétcsillagos vagy alacsonyabb osztályú szállásépületek Követelmény Helyiségkapcsolat R w +C [db] +C [db] Szomszédos szálláshelyiségek között 43 - Padlástér, pince, tároló, közös terület és szálláshelyiség között - 43

9 1. Hangszigetelési követelmények Falak hangszigetelési követelményei Bölcsıdék, óvodák, oktatási létesítmények Helyiség kapcsolat Tanterem, elıadóterem, foglalkoztató, iroda, tanári szoba és hasonló helyiség között Fürdıszoba, WC, konyha és tanterem, elıadóterem, foglalkoztató, iroda, tanári szoba között Lépcsıház, közlekedı, folyosó és tanterem, elıadóterem, foglalkoztató, iroda, tanári szoba között Padlástér, pince, tároló és tanterem, elıadóterem, foglalkoztató, iroda, tanári szoba között R w +C [db] Követelmény +C [db]

10 1. Hangszigetelési követelmények követelményt növelı tényezı R s,db 0 Falak hangszigetelési követelményei Léghangszigetelést növelı tényezık A zajos helyiség rendeltetése A 4. fejezet táblázataiban található helyiségek; orvosi rendelı, betegszoba, intenzív szoba, orvosi szoba, kezelıhelyiség; irodahelyiség maximum 5 fı részére, központi nyomtató, rajzológép és másológép nélkül; lakószoba (nappali, háló, étkezı, dolgozó) lakásban, szállodában, munkásszálláson, üdülıben, apartmanházban, kórházban, szanatóriumban, nyugdíjasházban; lakáson folyó idegennyelv-oktatás maximum 5 fıs csoportban; lakás-, szállás-, vagy üdülıegységhez, munkásszálláshoz, apartmanházhoz tartozó fürdıszoba, konyha, étkezı; általános rendeltetéső tanterem (nem ének-zene terem, nem színházi próbaterem, nem tornaterem, nem tanmőhely, nem fittness terem); tanári szoba; beszéd célú elıadó terem, tárgyaló; 5 irodahelyiség, amelyben 5 személynél többen dolgoznak, központi nyomtató, másológép, rajzológép mőködik; nyilvános forgalmú üzlethelyiség zeneszolgáltatás nélkül; tömeges ügyfélforgalmat lebonyolító irodához tartozó helyiség, irodagépekkel, vagy anélkül; intézményhez tartozó, nem nyilvános forgalmú büfé, társalgó; gépkocsi tároló 1 2 személykocsi részére;

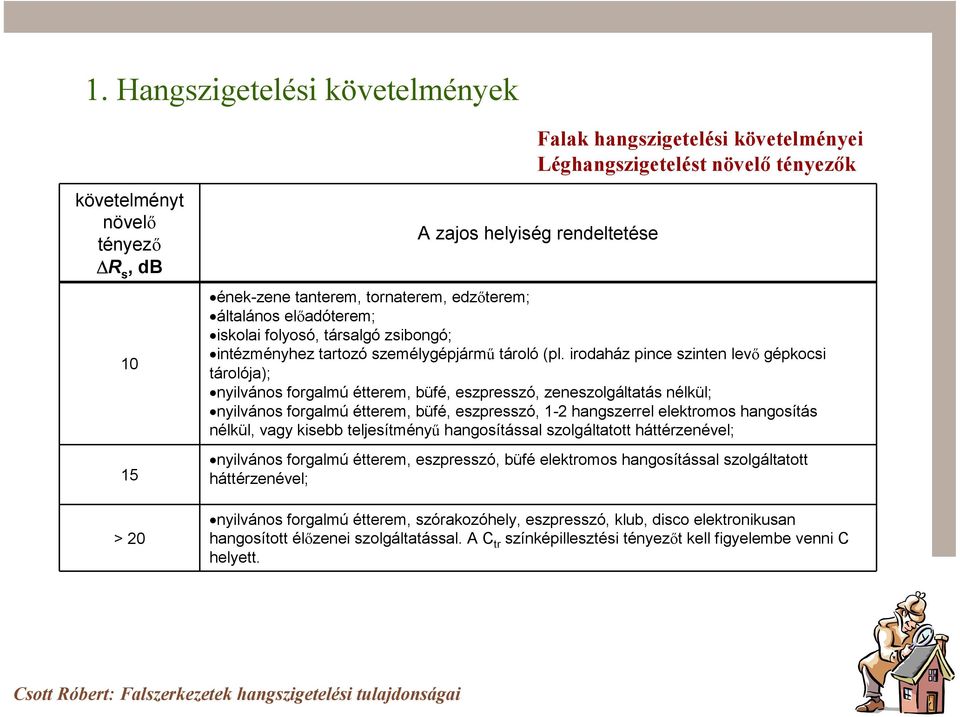

11 1. Hangszigetelési követelmények Falak hangszigetelési követelményei Léghangszigetelést növelı tényezık követelményt növelı tényezı R s,db > 20 A zajos helyiség rendeltetése ének-zene tanterem, tornaterem, edzıterem; általános elıadóterem; iskolai folyosó, társalgó zsibongó; intézményhez tartozó személygépjármő tároló (pl. irodaház pince szinten levı gépkocsi tárolója); nyilvános forgalmú étterem, büfé, eszpresszó, zeneszolgáltatás nélkül; nyilvános forgalmú étterem, büfé, eszpresszó, 1-2 hangszerrel elektromos hangosítás nélkül, vagy kisebb teljesítményő hangosítással szolgáltatott háttérzenével; nyilvános forgalmú étterem, eszpresszó, büfé elektromos hangosítással szolgáltatott háttérzenével; nyilvános forgalmú étterem, szórakozóhely, eszpresszó, klub, disco elektronikusan hangosított élızenei szolgáltatással. A C tr színképillesztési tényezıt kell figyelembe venni C helyett.

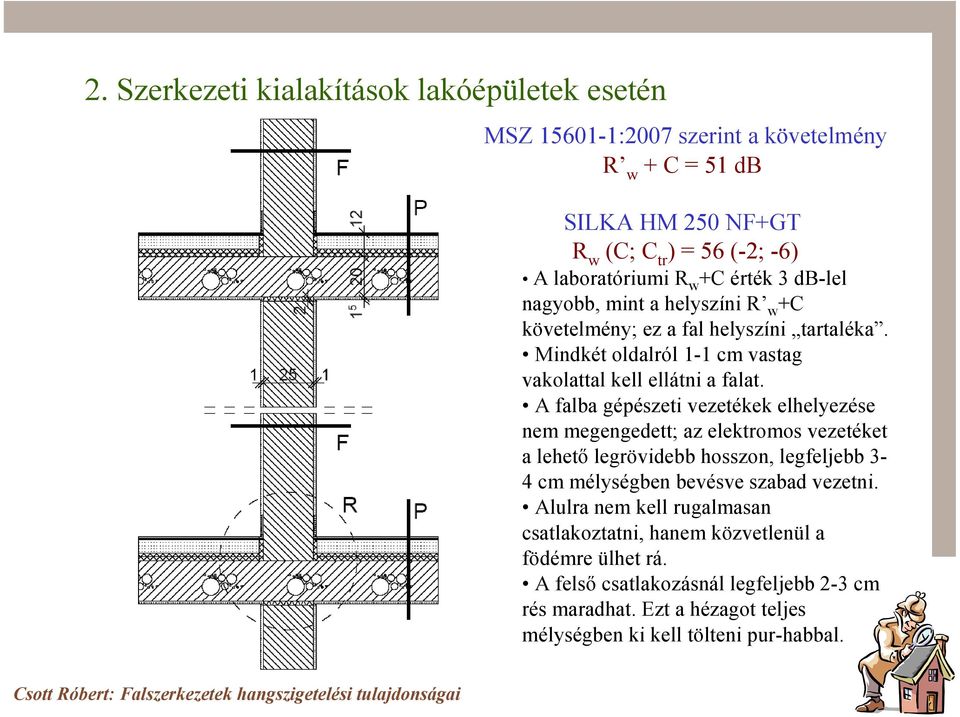

12 2. Szerkezeti kialakítások lakóépületek esetén MSZ :2007 szerint a követelmény R w + C = 51 db SILKA HM 250 NF+GT (C; C tr ) = 56 (-2; -6) A laboratóriumi +C érték 3 db-lel nagyobb, mint a helyszíni R w +C követelmény; ez a fal helyszíni tartaléka. Mindkét oldalról 1-1 cm vastag vakolattal kell ellátni a falat. A falba gépészeti vezetékek elhelyezése nem megengedett; az elektromos vezetéket a lehetı legrövidebb hosszon, legfeljebb 3-4 cm mélységben bevésve szabad vezetni. Alulra nem kell rugalmasan csatlakoztatni, hanem közvetlenül a födémre ülhet rá. A felsı csatlakozásnál legfeljebb 2-3 cm rés maradhat. Ezt a hézagot teljes mélységben ki kell tölteni pur-habbal.

13 2. Szerkezeti kialakítások lakóépületek esetén A hangszigetelési követelmény nem csak lakószobák között érvényes, hanem bármely helyiségkapcsolat esetén, így pl. fürdı-fürdı között is. Egy szokásos padló rétegrend: ragasztott járólap vagy habalátétes laminált padló 5 cm vastag úsztatott esztrich technológiai szigetelés 2 cm vastag szálas hıszigetelı anyag úsztató réteg 2-3 cm vastag lépésálló PS-hab a gépészeti csövek között cm vastag monolit vasbeton födémlemez felületképzés A járólap nem futhat ki a lakáselválasztó falig, merev szerkezeti kapcsolat nem alakulhat ki. Célszerően a dilatációs szalag csak a burkolás után kerüljön visszavágásra. A lábazat tartósan rugalmas tömítı pasztával kapcsolódjon a járólaphoz.

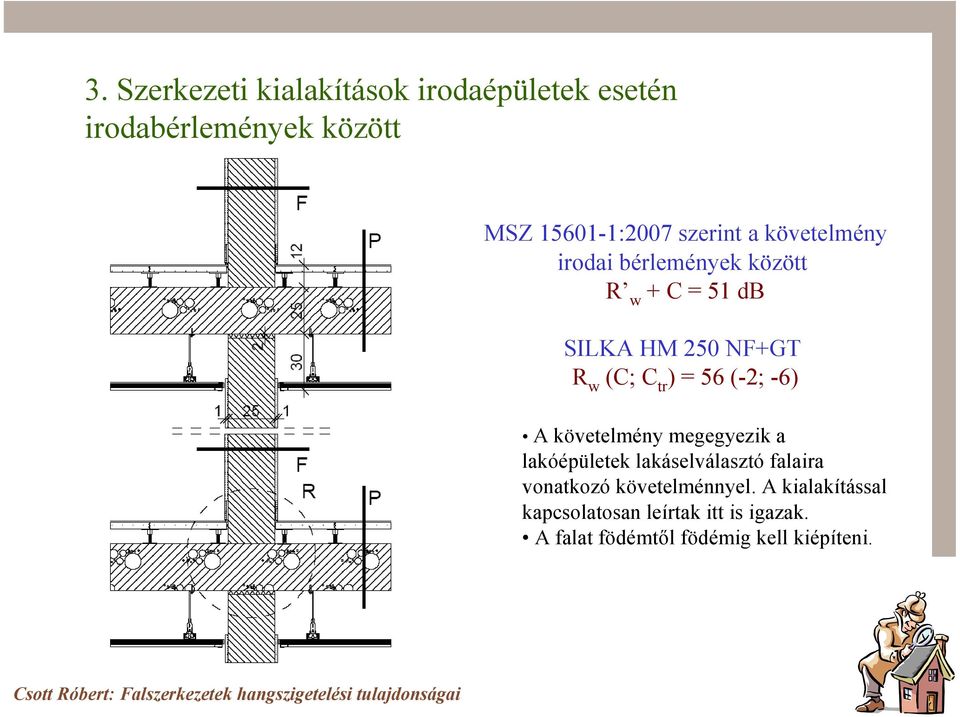

14 3. Szerkezeti kialakítások irodaépületek esetén irodabérlemények között MSZ :2007 szerint a követelmény irodai bérlemények között R w + C = 51 db SILKA HM 250 NF+GT (C; C tr ) = 56 (-2; -6) A követelmény megegyezik a lakóépületek lakáselválasztó falaira vonatkozó követelménnyel. A kialakítással kapcsolatosan leírtak itt is igazak. A falat födémtıl födémig kell kiépíteni.

15 2. Szerkezeti kialakítások irodaépületek esetén irodabérlemények között A hangszigetelési követelmény nem csak irodák között érvényes, hanem bármely helyiségkapcsolat esetén, így pl. vizes helyiség és vizes helyiség között is. Új építéső irodaházaknál a vonatkozó követelményt sokszor igen nehéz teljesíteni. A homlokzati függönyfal-rendszerek miatt kialakuló kerülıút olyan mértékő lehet, hogy a laboratóriumi léghangszigetelés és a helyszíni léghangszigetelés közötti 3 db tartalék nem elég, sıt akár jóval nagyobb hangszigeteléső falakkal sem lenne megoldható a kérdés. A tervezési feladat megkezdése elıtt célszerő lehet annak tisztázása, hogy ha mőszakilag reális eszközökkel nem lehet betartani a szabványos követelményt, akkor el lehet-e térni tıle. A szabványok használata általában nem kötelezı, de akkor a szerzıdésekben meg kell adni, hogy egyes esetekben mi helyettesíti azokat.

16 3. Szerkezeti kialakítások irodaépületek esetén irodabérleményen belül MSZ :2007 szerint a követelmény irodai bérleményen belül, irodák között R w + C = 37 db (C; C tr ) = 45 (-2; -4) A laboratóriumi +C érték 6 db-lel nagyobb, mint a helyszíni R w +C követelmény; ez a fal helyszíni tartaléka. Mindkét oldalról 1-1 cm vastag vakolattal kell ellátni a falat.

17 2. Szerkezeti kialakítások irodaépületek esetén irodabérleményen belül Jellemzı a könnyőszerkezetes építési mód. Ekkor a fal rétegrendje a következı lehet: 2x12,5 mm vastag normál gipszkarton építılemez 7,5 cm CW75 bordaváz, kitöltve szálas hıszigetelı anyaggal 2x12,5 mm vastag normál gipszkarton építılemez A falat nem feltétlenül kell födémtıl födémig kiépíteni. Az álmennyezet fölötti és az álpadló alatti sávban egy cm szélességben elhelyezett ásványgyapot kitöltés elegendı. A gyapot nagyobb testsőrőségő típus legyen.

18 3. Szerkezeti kialakítások irodaépületek esetén irodabérleményen belül A fal fel is zárhat az álmennyezet fölé az ábra szerint. Tárgyaló és tárgyaló között szigorúbb a követelmény: +C = 42 db. Ebben az esetben a követelmény sokkal nagyobb biztonsággal teljesíthetı, ha a fal felzár a födémig. Elegendı, ha csak egy-egy gipszkarton héj szalad fel az álmennyezet fölötti sávban.

19 2. Szerkezeti kialakítások szállodák esetén MSZ :2007 szerint a követelmény R w + C = 47 db SILKA HM 200 NF+GT (C; C tr ) = 54 (-1; -5) SILKA HM 150 NF+GT (C; C tr ) = 52 (-1; -5) A laboratóriumi +C érték 6 db-lel nagyobb, mint a helyszíni R w +C követelmény; ez a fal helyszíni tartaléka. Mindkét oldalról 1-1 cm vastag vakolattal kell ellátni a falat. A falba gépészeti vezetékek elhelyezése nem megengedett; az elektromos vezetéket a lehetı legrövidebb hosszon, legfeljebb 3-4 cm mélységben bevésve szabad vezetni. Alulra nem kell rugalmasan csatlakoztatni, hanem közvetlenül a födémre ülhet rá. A felsı csatlakozásnál legfeljebb 2-3 cm rés maradhat. Ezt a hézagot teljes mélységben ki kell tölteni pur-habbal.

20 2. Szerkezeti kialakítások szállodák esetén A hangszigetelési követelmény nem csak lakószobák között érvényes, hanem bármely helyiségkapcsolat esetén, így pl. fürdı-fürdı között is. Egy szokásos padló rétegrend: szınyegpadló ragasztva 10 mm kiegyenlítı réteg cm vastag monolit vasbeton födémlemez felületképzés A 15 cm vastag fal (C; C tr ) = 50 (-1; -4) hangszigeteléssel bír. Ebben az esetben csak 2 db lenne a tartalék, ami az esetek jelentıs részében nem elegendı, azaz nem teljesülne a követelmény elegendıen nagy biztonsággal.

21 2. Szerkezeti kialakítások iskolák esetén MSZ :2007 szerint a követelmény R w + C = 45 db SILKA HML 150 NF+GT (C; C tr ) = 50 (-1; -5) A laboratóriumi +C érték 4 db-lel nagyobb, mint a helyszíni R w +C követelmény; ez a fal helyszíni tartaléka. Mindkét oldalról 1-1 cm vastag vakolattal kell ellátni a falat. A falba gépészeti vezetékek elhelyezése nem megengedett; az elektromos vezetéket a lehetı legrövidebb hosszon, legfeljebb 3-4 cm mélységben bevésve szabad vezetni. Alulra nem kell rugalmasan csatlakoztatni, hanem közvetlenül a födémre ülhet rá. A felsı csatlakozásnál legfeljebb 2-3 cm rés maradhat. Ezt a hézagot teljes mélységben ki kell tölteni pur-habbal.

22 2. Szerkezeti kialakítások iskolák esetén A padló rétegrend a lakásoknál megadotthoz hasonló lehet: ragasztott járólap vagy habalátétes laminált padló vagy ragasztott pvc járófelület 5 cm vastag úsztatott esztrich 2 cm vastag szálas hıszigetelı anyag úsztató réteg 2-3 cm vastag lépésálló PS-hab a gépészeti csövek között cm vastag monolit vasbeton födémlemez felületképzés

23 6. Általános kialakítási kérdések Ha a lakáselválasztó fal megszakítja a homlokzati falat, akkor jelentısen lecsökken a kerülıút hatása. Nagyobb biztonsággal teljesíthetı a követelmény, ha a lakáselválasztó fal be van eresztve a homlokzati falba. Akusztikailag a legjobb, ha teljesen kifut a homlokzatig.

24 6. Általános kialakítási kérdések gépészeti aknák Közös gépészeti akna a lakások határoló falainál rossz megoldás, elsısorban a gépészeti vezetékek miatti áthallás problémája miatt. Ugyanarra a strangra a két szomszédos lakás nem csatlakozhat, csak ha méretezett hangtompító kerül be mindegyik ágba. Az aknafal 10 cm vastag mészhomok téglából készülhet.

25 6. Általános kialakítási kérdések gépészeti aknák A gépészeti akna a lakások határoló falainál a két oldalán külön-külön jó megoldás akusztikai szempontból, mivel a gépészeti vezetékek miatti vízszintes áthallás nem jelentkezik. A fürdıkben a gépészeti vezetékeknek szerelıfal kell, a lakáselválasztó falba tilos azokat belevésni.

26 7. Homlokzati szerkezetek hangszigetelése A homlokzatok szükséges hangszigetelése függ a környezeti zaj nagyságától és jellegétıl a védendı funkció típusától (szoba, iroda, étterem, stb.) a homlokzat méretétıl (nagyobb felületen több zaj jut be) a védendı funkció berendezésétıl, méretétıl A méretezést a következı képlet szerint lehet elvégezni: R we +C tr L 1AM L 2A + 10log(S h /A) + K h ahol L 1AM a homlokzatot érı mértékadó zajterhelés L 2A a védendı térben megengedett zaj S h a homlokzat felülete A az egyenértékő elnyelési tényezı K h a távolsági tényezı A méretezés fenti képletével a homlokzat egészére kapunk egy minimális hangszigetelési értéket. Ezt a homlokzat különbözı hangszigeteléső szerkezeteinek eredıje fogja majd kiadni. A követezıkben egy példán megvizsgáljuk, hogy egy csendesnek és egy hangosnak tekinthetı nagyvárosi környezetben milyen akusztikai igények merülnek fel a homlokzati elemekkel szemben.

27 7. Homlokzati szerkezetek hangszigetelése Alapadatok a homlokzati méretezéshez: L 1AM = 55 dba a csendes utcában L 1AM = 70 dba a hangos utcában L 2A = 30 dba S h = 20 m 2, ebbıl 8 m 2 üvegfelület, 12 m 2 falfelület A = 15 m 2 K h = 3 db A homlokzati hangszigetelést egy lakószobára határozzuk meg. Általában az éjszakai idıszakra kell a méretezést végezni, mivel ekkor adódnak nagyobb hangszigetelési követelmények. A laboratóriumi +C tr érték általában 2 (esetleg 3) db-lel legyen magasabb, mint a méretezés eredményéül adódó helyszíni R w +C tr.

28 7. Homlokzati szerkezetek hangszigetelése A csendes utca méretezési eredménye: R w + C tr 29,3 db, + C tr 31,3 db Egy mm vastag, normál hıszigetelı üveggel ellátott fa ablak laboratóriumi hangszigetelése + C tr = 30 db A 30 cm vastag Ytong P2-0,5 falazóelem laboratóriumi hangszigetelése + C tr = 44 db Az eredı hangszigetelés + C tr = 35,0 db, tehát a megadott szerkezetekkel megfelelı.

29 7. Homlokzati szerkezetek hangszigetelése A hangos utca méretezési eredménye: R w + C tr 44,3 db, + C tr 46,3 db Egy kapcsolt gerébtokos mm vastag hıszigetelı üveggel, 10 cm légréssel és egy 6 mm vastag síküveggel ellátott fa ablak laboratóriumi hangszigetelése + C tr = 44 db A 30 cm vastag Ytong P2-0,5 falazóelem laboratóriumi hangszigetelése + C tr = 44 db Az eredı hangszigetelés + C tr = 44,0 db, tehát a megadott szerkezetekkel nem megfelelı. Egy kapcsolt gerébtokos mm vastag hıszigetelı üveggel, 10 cm légréssel és egy 6 mm vastag síküveggel ellátott fa ablak laboratóriumi hangszigetelése + C tr = 44 db A 25 cm vastag SILKA falazóelem laboratóriumi hangszigetelése + C tr = 50 db Az eredı hangszigetelés + C tr = 46,5 db, tehát a megadott szerkezetekkel megfelelı. A nagyvárosi fıutak mentén elıfordulnak olyan szituációk tehát, amikor a homlokzati falazat hangszigetelését is növelni kell ahhoz, hogy az eredı hangszigetelés elérje a követelmény szerinti értéket.

30 7. Homlokzati szerkezetek hangszigetelése Multipor hıszigetelı vakolatrendszer akusztikai viselkedése Burkolatlan fal 25 cm Silka 20 cm Silka 30 cm Ytong P2-0,5 NF+GT Hıszigetelés Hıszigetelés rögzítése 8 cm Ytong Multipor 8 cm Ytong Multipor 8 cm Ytong Multipor Teljes felülető ragasztás Teljes felülető ragasztás Teljes felülető ragasztás Vakolat Ytong kültéri alapvakolat Ytong kültéri alapvakolat Ytong kültéri alapvakolat Teljes fal R (db) w +C tr (db) Hıszigetelı rendszer (R (db) w +C tr (db)

31 7. Homlokzati szerkezetek hangszigetelése Szálas és mőanyaghab táblákat tartalmazó hıszigetelı vakolatrendszerek akusztikai viselkedése Burkolatlan fal 25 cm Silka 25 cm Silka 20 cm Silka 25 cm Silka 25 cm Silka Hıszigetelés Hıszigetelés rögzítése 10 cm Nikecell EPS cm Rockwool Frontrock Max E 10 cm Rockwool Frontrock Max E 10 cm Ursa HLV cm Ursa HLV-100 Ragasztás (40%) + dübel (2db/tábla) Pontonkénti ragasztás + dübel (4db/tábla) Pontonkénti ragasztás Teljes felülető ragasztás Teljes felülető ragasztás + dübel (4db/tábla) Vakolat Nikecell Dryvit vékonyvakolat Teljes fal R (db) w +C tr (db) Hıszigetelı rendszer (R (db) w +C tr (db) Baumit vakolat Baumit vakolat Graymix Coral vakolat Graymix Coral vakolat

32 Köszönöm a figyelmüket!
