1 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció Megbízó: Név: Fővárosi Büntetés-végrehajtási Intézet Székhely: Budapest, 1055 Nagy Ignác u Generál tervező: Név: Green Team Kft. Székhely: 3773 Sajókápolna, Szabadság tér Tervszám: T-G1656_09/2016 Kiadás: Alap Dátum: január 26. Tervező: Bartos Ferenc Villamos hálózat tervező EN-VI, V Aláíró lap

2 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció Beruházás megnevezése: Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tervszám: T G1656_09/2016 Terület kamarai azonosító, szakterület Elektromos tervező EN-VI, EN-ME, V név, cím Bartos Ferenc 1028 Bp. Síp utca 4.I/2. aláírás 2 / 20

3 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció Tartalomjegyzék 1 Beruházás adatai Az erőmű létesítésének célja Beruházás alapadatai A napelemes rendszerek hálózati csatlakozása Rendszer leírás Általános beruházói, tervezői adatok Terület ismertetése Tulajdoni viszonyok ismertetés Rendszer általános felépítése A csatlakozás villamos jellemzői A tervezett rendszer főbb elemei A főbb rendszer elemek műszaki specifikációi Hibavédelem (érintésvédelem) Elszámolási mérés HFKV jelszint Meddőviszonyok Üzemeltetési feltételek Vonatkozó előírások Mellékletek Tervrajzok Egyéb dokumentumok / 20

4 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció 1 Beruházás adatai 1.1 Az erőmű létesítésének célja A Fővárosi Büntetés Végrehajtási Intézet mint beruházó a KEHOP Fotovoltaikus rendszerek kialakítása központi költségvetési szervek részére megnevezésű pályázat keretein belül, a már meglévő napelemes rendszerének bővítése mellett döntött. A beruházó célja villamosenergia-fogyasztásának további csökkentése helyben előállított megújuló energiaforrással. 1.2 Beruházás alapadatai A Büntetés Végrehajtási Intézet napelemes rendszer össz. DC oldali névleges villamos teljesítménye 271,04 kw lesz. Ez a teljesítmény a már meglévő 49 kw-os rendszerből ésa a fent megnevezett pályázat keretein belül megvalósítani 222,04 kw kapacitású rendszerből épül fel, ahol az inverterek névleges csatlakozási teljesítménye 211 kva. A fotovillamos rendszer a Büntetés Végrehajtási Intézet belső 0,4 kv-os hálózatára táplálja fel a megtermelt energiát. A tervezett napelemes rendszer öt részrendszerből áll össze: a Ruházati raktár épület 49,92 kw-os, a Kazánház épület 28,6 kw-os, a Garázs épület 52 kwos, a Konyha épület 53,04 kw-os, és a Szálló épület épület 38,48 kw-os alrendszereiből. A beavatkozással érintett épületeken megvalósítandó rendszerek alapadatai: Épület Tájolás Napelemek típusa Napelem db szám DC teljesítmény (kw) Ruházati raktár dél - keleti Amerisolar AS-6P ,92 Kazánház déli - keleti Amerisolar AS-6P ,6 Garázs dél - keleti Amerisolar AS-6P Konyha dél - keleti Amerisolar AS-6P ,04 Szálló épület dél keleti Amerisolar AS-6P ,46 dél - nyugati Amerisolar AS-6P ,02 Összesen: ,04 4 / 20

5 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció Az alrendszerekhez kiválasztott inverterek: Épület Tájolás Inverter típusa Inverterek db szám Csatlakozási teljesítmény (kva) Ruházati raktár dél - keleti Huawei SUN KTL 1 Huawei SUN KTL 1 48 Kazánház déli - keleti Huawei SUN KTL 1 28 Garázs dél - keleti Huawei SUN KTL 1 Huawei SUN KTL 1 51 Konyha dél - keleti Huawei SUN KTL 1 Huawei SUN KTL 1 50 Szálló épület dél keleti és dél - nyugati Huawei SUN KTL 2 34 Összesen: A tervben szereplő típusok műszaki színvonalat határoznak meg, az egyes eszközök műszakilag egyenértékű termékekkel kiválthatóak! 1.3 A napelemes rendszerek hálózati csatlakozása A Büntetés Végrehajtási Intézet villamosenergia-ellátása az ELMŰ Hálózati Kft. tulajdonú a KŐBÁNYA/MAGLÓD nevű 10 kv-os vonal, 23793/10 számú transzformátor állomáson keresztül biztosított. A napelemes rendszer betáplálása a Büntetés Végrehajtási Intézet belső 0,4 kv-os (kisfeszültségű) hálózatára történik. A fotovillamos kiserőmű által megtermelt villamosenergia mennyisége az előzetes számítások alapján semmilyen időszakban sem haladja meg az intézmény által elfogyasztott villamosenergia mennyiségét, azonban a közcélú villamosenergia-hálózatra történő kitáplálásának megakadályozására az elosztói üzletszabályzatban, valamint az elosztói engedélyes tárgyi beruházására vonatkozó tájékoztató levelében megfogalmazott műszaki követelményeknek megfelelően egy visszatáplálást megakadályozó védelmi berendezést (visz-watt védelmi (és szigetüzem-elleni) védelmet) kell létesíteni. 5 / 20

6 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció A védelmi berendezés működtetéséhez a Büntetés Végrehajtási Intézet 10/0,4 kv-os transzformátor kisfeszültségű gyűjtősínjére a visszatáplálást megakadályozó védelmi berendezés mérését és jelkioldót kell telepíteni. 2 Rendszer leírás 2.1 Általános beruházói, tervezői adatok Beruházó és üzemeltető: Fővárosi Büntetés Végrehajtási Intézet Székhely: 1108 Budapest, Maglódi út fovaros.uk@bv.gov.hu Generál tervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Adószám: info@greentm.hu 2.2 Terület ismertetése Tulajdoni viszonyok ismertetés A tervezett napelemes kiserőmű Budapesten, a Fővárosi Büntetés Végrehajtási Intézet, Ruházati raktár, Kazánház, Garázs, Konyha és Szálló épület épületein kerül megvalósításra. A fotovillamos kiserőmű tulajdonosa a Magyar Állam, a vagyonkezelője a Büntetés Végrehajtás Országos Parancsnoksága. Telepítés címe: Budapest 1108 Maglódi út 24. Telepítési hrsz.: Budapest 42518/19 6 / 20

7 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció 2.3 Rendszer általános felépítése A tervezett kiserőműben az energiát, a Ruházati raktár épület lapos tetején, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített módon, dél keleti tájolásban, összesen 49,92 kw, azaz 192 db, a Konyha épület lapos tetején, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített módon, dél keleti tájolásban, összesen 53,04 kw, azaz 204 db, a Szálló épület épület lapos tetején, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített módon, dél nyugati tájolásban 33,02 kw, dél keleti tájolásban 5,46 kw összesen 38,48 kw, azaz 148 db, a Kazánház épület lapos tetején, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített módon, dél keleti tájolásban, összesen 28,6 kw, azaz 110 db, a Garázs épület lapos tetején, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített módon, dél keleti tájolásban, összesen 52 kw, azaz 200 db, egyenként 260 W (STC) névleges egységteljesítményű napelem-modul termeli. 1. ábra Az intézmény felülnézeti képe 7 / 20

8 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció 2. ábra Az épületek megnevezései Az épületek esetében lapostetőre méretezett lesúlyozott tartószerkezet biztosítja a napelemmodulok mechanikai rögzítését.. A napelem modulok egymáshoz a gyári kivezetéseken, MC4 csatalakozón keresztül kapcsolódnak egymáshoz. Az így kialakított stringek (füzérek) UV álló, legalább 4 mm 2 keresztmetszetű, 1000 V DC szigetelésű kábeleken kerülnek elvezetésre az inverterekhez. Az inverterek a termelt egyenfeszültségű energiát a hálózattal szinkronban lévő váltakozó feszültséggé alakítják A csatlakozás villamos jellemzői Közcélú elosztóhálózat csatlakozásának módja: Üzemi feszültség: Érintésvédelem módja: Rendelkezésre álló teljesítmény: Lekötött teljesítmény: Termelő rendszer csatl. teljesítménye: Közép/kisfesz. tr. csat. 400 [V], 50 [Hz] TN 445 [kva] 350 [kw] 211 [kva] 8 / 20

9 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció A tervezett rendszer főbb elemei A Fővárosi Büntetés-végrehajtási Intézetre tárgyi beruházás során létesítendő napelemes kiserőmű főbb rendszerelemei a következők: Lapos tetőre fejlesztett tartószerkezet Napelem modulok Inverter Villamos hálózat Kiselosztók Védelmi rendszer A főbb rendszer elemek műszaki specifikációi Napelemek Gyártó: Amerisolar Típusa: AS-6P Névleges feszültség (STC): 30,7 V Névleges áram: (STC): 8,47 A Üresjárási feszültség (STC): 38,2 V Zárlati áram (STC): 8,90 A Hőmérsékleti koefficiens (U oc ) -0,33 %/ C Hőmérsékleti koefficiens (I sc ) 0,056 %/ C Hőmérsékleti koefficiens (P max ) -0,43 %/ C Telepítendő darabszámok: Ruházati raktár épület Konyha épület Szálló épület épület Kazánház épület Garázs épület 192 db 204 db 148 db 110 db 200 db 9 / 20

10 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció Inverterek HUAWEI SUN KTL HUAWEI SUN KTL HUAWEI SUN KTL HUAWEI SUN KTL HUAWEI SUN KTL Gyártó: HUAWEI HUAWEI HUAWEI HUAWEI HUAWEI Típusa: SUN KTL SUN KTL SUN KTL SUN KTL SUN KTL Max. bemeneti (MPPT): Max. bemeneti feszültség: DC száma: Névleges teljesítmény (cos =1): Hálózati csatlakozás: Max. áram: Beépített oldali DC áram DC bemenetek AC kimeneti DC túlfesz. korlátozó típusa 18 A 18 A 18 A 18 A 23 A 1000 V DC 1000 V DC 1000 V DC 1000 V DC 1000 V DC W W W W W 3, NPE, 400/230V, 50/60 Hz 3, NPE, 400/230V, 50/60 Hz 3, NPE, 400/230V, 50/60 Hz 3, NPE, 400/230V, 50/60 3 x 27,2 A 3 x 32 A 3 x 33,5 A 3 x 33,5 A 3 x 48 A Type II Type II Type II Type II Type II THD: <3% <3% <3% <3% <3% Méretek: 520 x 610 x 255 mm 520 x 610 x 255 mm 520 x 610 x 255 mm Hz 520 x 610 x 255 Súly: 48 kg 48 kg 48 kg 48 kg 49 kg mm 3, NPE, 400/230V, 50/60 Hz 550 x 770 x 270 mm Telepítendő darabszámok: HUAWEI SUN KTL HUAWEI SUN KTL HUAWEI SUN KTL HUAWEI SUN KTL HUAWEI SUN KTL 3 db 1 db 1 db 3 db 1 db Tartószerkezet a) A napelem panelek rögzítéstechnikája Az épületekre telepítendő napelem-modulokat a tetők lapostetős kivitelének köszönhetően lesúlyozott tartószerkezeti rendszerrel kell a meglévő víz- és hőszigetelés védelme mellett a tetőkhöz rögzíteni. 10 / 20

11 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció Javasolt tartószerkezet: a napelem modulok rövid oldalán történő rögzítése esetén a Schletter Compact Vario (with SolRack), hosszanti oldalán történő rögzítése esetén a Schletter AluGrid 15 típusú alumínium tartószerkezete javasolt. 3. ábra Schletter AluGrid 15 tartószerkezet oldalnézeti metszetrajza Védelmi rendszerek a) Szigetüzem elleni védelem Az Elosztói Szabályzat 6/A. sz. melléklete alapján a hálózati szinkron megszűnése esetén a napelemes kiserőmű le kell válassza magát a hálózatról, szigetüzemben a közcélú villamosenergia hálózattal együttesen nem működhet. Az inverter gyártóival szemben alapvető előírás, hogy csak olyan termékeket hoznak piacra melyek a szigetüzem megelőzésére képesek. A szigetüzem elkerüléséhez az alábbi hálózat minőségi paramétereinek figyelésére van szükség, továbbá az alábbi védelmi beállításokat javasolt beállítani mind az inverteren, mind pedig a telephelyi főelosztóban elhelyezkedő szigetüzem elleni védelmen: Feszültségcsökkenési védelem 184 V 5 min Feszültségnövekedési védelem 253 V 1 min Frekvenciacsökkenési védelem 49,8 Hz 10 s Frekvencianövekedési védelem 50,2 Hz 10 s Hálózatra kapcsolódás késletetése 300 s Egyenáramú védelem 2 A 5 s Javasolt szigetüzem elleni védelem: ComAp InteliPro b) Visszatáplálás elleni védelem Annak érdekében, hogy a közcélú villamosenergia-hálózatra villamos energia betáplálása megakadályozható legyen a beruházás során létesíteni szükséges egy a telephelyi főelosztó 0,4 kv-os gyűjtősínjére csatlakozó visszatáplálás elleni védelmet. 11 / 20

12 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció A ComAp InteliPro típusú készülék egyaránt alkalmas szigetüzem-, illetve visszatáplálás elleni védelemi működtetésére. A készüléket az épületi főelosztó elszámolási méréséről mérőjellel kell ellátni. A berendezés egy 4/4-es teljesítménymérésen alapulva következtet az energiaáramlás-irányok megváltozására, irányára. Amennyiben az energiaáramlás iránya közeledik a fordulóponthoz (amikor a Fogyasztóból már Termelő válna és a napelemes rendszer a közcélú villamosenergia-hálózatba táplálna), úgy egy kimeneti relén keresztül a készülék kioldó jelzést ad a megszakítónak meghajtására. A megszakító ekkor lekapcsol. Amennyiben az energiairány megfordul, úgy a ComAp InteliPro engedélyezi a megszakító működését. A kimeneti relék és beavatkozó eszközök közötti kommunikációs csatornát jelkábeles, valamint rádiós összeköttetésen keresztül egyaránt meg lehet oldani! c) DC oldali lekapcsolás Az 54/2014 (XII.5.) BM rendelet napelemes rendszerek esetén DC (egyenáramú) oldali kézi-, és távműködtetésű leválasztó kapcsoló létesítését írja elő. A Tűzvédelmi Műszaki Irányelv (TvMI) bekezdése alapján a tervezett napelemes rendszer részét képező PV modulok által lefedett terület(ek) legközelebbi pontja és az épület belépési pontja között (kültéri invertertől) mért legkisebb DC kábelnyomvonal teljes hossza nem haladhatja meg a 10 métert! (ellenkező esetben tűvédelmi leválasztó kapcsoló létesítése szükségszerű) Fentiek alapján DC oldali leválasztó kapcsoló alkalmazása jelen beruházás során a Ruházati raktár, Kazán, Garázs és Konyha épületek esetében szükséges, ha az inverterek a mellékelt elrendezési rajzok szerint kerülnek elhelyezésre! Az MSZ HD szabvány szakasza alapján azonban A PVszerkezeteket az egyenáramú oldalon feszültség alatt állónak kell tekinteni még akkor is, ha a rendszer le van kapcsolva a váltakozó áramú oldalról., ezért a DC oldalon nem lekapcsolható DC vezetékeket az alábbi jelölésekkel kell ellátni: Napelem lekapcsolásakor is feszültség alatt maradó DC vezeték! 12 / 20

13 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció A fotovillamos rendszer létére az épület főbejáratánál, a tűzeseti lekapcsoló táblánál (ennek hiányában a tűzeseti főkapcsolónál) az alábbi figyelmeztető feliratot, jelzést kell elhelyezni: Figyelem, az épületben napelemes/pv rendszer üzemel! Az aktív vezetők a PV Inverterről való leválasztás után is feszültség alatt maradhatnak! Kiselosztók a) DC oldali kiselosztók Az inverterek beépített II-es ( C ) típusú túlfeszültségkorlátozó berendezésekkel szereltek, valamint az egy bemenetre kötött párhuzamos stringek száma nem haladja meg a 2-t, így DC oldali kiselosztó létesítésére nincs szükség! b) AC oldali kiselosztók Az egyes inverter csoportok AC oldalán túlfeszültségvédelmi-, tűzvédelmi, túláram- és zárlatvédelmi okok miatt kiselosztó berendezéseket kell létesíteni! A Ruházati raktár épület dél - keleti tájolású napelemeiből megtáplált, INV-01 és INV-02 jelölésű inverterek AC oldalán túlfeszültségvédelmi-, tűzvédelmi-, túláram és zárlatvédelmi berendezéseket tartalmazó AC-E01 jelű, kiselosztó berendezést kell létesíteni. A Kazánház épület dél - keleti tájolású napelemeiből megtáplált, INV-01 jelölésű inverterek AC oldalán túlfeszültségvédelmi-, tűzvédelmi-, túláram és zárlatvédelmi berendezéseket tartalmazó AC-E01 jelű, kiselosztó berendezést kell létesíteni. A Garázs épület dél - keleti tájolású napelemeiből megtáplált, INV01 és INV-02 jelölésű inverterek AC oldalán túlfeszültségvédelmi-, tűzvédelmi-, túláram és 13 / 20

14 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció zárlatvédelmi berendezéseket tartalmazó AC-E01 jelű, kiselosztó berendezést kell létesíteni. A Konyha épület dél - keleti tájolású napelemeiből megtáplált, INV-01 és INV-02 jelölésű inverterek AC oldalán túlfeszültségvédelmi-, tűzvédelmi-, túláram és zárlatvédelmi berendezéseket tartalmazó AC-E01 jelű, kiselosztó berendezést kell létesíteni. A Szálló épület épület dél keleti valamint dél - nyugati tájolású napelemeiből megtáplált, INV-01 és INV-02 jelölésű inverterek AC oldalán túlfeszültségvédelmi-, tűzvédelmi-, túláram és zárlatvédelmi berendezéseket tartalmazó AC-E01 jelű, kiselosztó berendezést kell létesíteni Villamos hálózat a) DC oldali kábelezés Az egyenáramú erőátviteli kábelezést a napelem modulok között közvetlenül a modulok háttámláján található 900 mm hosszú (4 mm 2 keresztmetszetű) patch kábelek összekötésével-, míg az egyes tetőrészeket áthidaló egyenáramú nyomvonalszakaszokat külön UV álló-, legalább 4 mm 2 keresztmetszetű-, lehetőség szerint piros és fekete színű-, 1000 V DC szigetelésű kábelekkel kell megtenni az MC4 csatlakozók megfelelő összekötésével. A DC (és az AC) kábeleket egyaránt horganyzott-, UV álló- kábeltálcán, lehetőség szerint külön védőcsőben (gégecsőben, vagy merevfalú PVC csőben) kell vezetni az inverterek bemeneti pontjáig. A kábeltálcák lefektetése előtt gondoskodni kell az esővíz akadálymentes lefolyásáról, ezért a kábeltálcákat a tetősíkjától pár centiméterre ki kell emelni (pl. gumiörlemény lapokkal, járdaszegélykövekkel). b) AC oldali kábelezés A Ruházati raktár épületen az INV-01 jelű inverter és AC-E01 jelű kiselosztó között, NYY-J 5x10 mm 2 -es erőátviteli kábel, valamint az INV-02 jelű inverter és AC-E01 jelű kiselosztó között, NYY-J 5x6 mm 2 -es erőátviteli kábel létesítése szükségszerű, figyelembe véve az inverterek lehetséges maximális áramát-, valamint az áthidalandó távolságot. 14 / 20

15 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció A Kazánház épületen az INV-01 jelű inverter és AC-E01 jelű kiselosztó között, NYY-J 5x10 mm 2 -es erőátviteli kábel létesítése szükségszerű, figyelembe véve az inverterek lehetséges maximális áramát-, valamint az áthidalandó távolságot. A Garázs épületen az INV-01 és INV-02 jelű inverterek és AC-E01 jelű kiselosztó között, NYY-J 5x10 mm 2 -es erőátviteli kábel létesítése szükségszerű, figyelembe véve az inverterek lehetséges maximális áramát-, valamint az áthidalandó távolságot. A Konyha épületen az INV-01 jelű inverter és AC-E01 jelű kiselosztó között, NYY-J 5x16 mm 2 -es erőátviteli kábel, valamint az INV-02 jelű inverter és AC-E01 jelű kiselosztó között, NYY-J 5x6 mm 2 -es erőátviteli kábel létesítése szükségszerű, figyelembe véve az inverterek lehetséges maximális áramát-, valamint az áthidalandó távolságot. A Szálló épület épületen az INV-01 és INV-02 jelű inverter és AC-E01 jelű kiselosztó között, NYY-J 5x6 mm 2 -es erőátviteli létesítése szükségszerű, figyelembe véve az inverterek lehetséges maximális áramát-, valamint az áthidalandó távolságot. Az egyes épületeken az inverterek kimenetéből a kiselosztókba a váltakozó áramú vezetőket védőcsőben vezetve az oldalfalakhoz (tartókonzolhoz) rögzítve kell elvezetni. A váltakozó áramú erőátviteli kábelezés kialakításánál (az épületi főelosztó és az inverterek között) törekedni kell leszálló ágak, az álmennyezetek és a kábelárkok használatára! c) AC oldali csatlakozás az épület elosztó berendezésekhez A Ruházati raktár épületen az AC-E01 jelű kiselosztótól a kábelt védőcsőben húzva, kell elvezetni a főelosztóba. Az AC-E01 kiselosztóból NAYY-J 4x25 mm 2 -es (H07V-K 1x16 mm 2 z.s.) kábelt kell a főelosztóba vezetni. A Kazánház épületen az AC-E01 jelű kiselosztótól a kábelt védőcsőben húzva, kell elvezetni a főelosztóba. Az AC-E01 kiselosztóból NAYY-J 4x16 mm 2 -es (H07V-K 1x16 mm 2 z.s.) kábelt kell a főelosztóba vezetni. 15 / 20

16 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció A Garázs épületen az AC-E01 jelű kiselosztótól a kábelt védőcsőben húzva, kell elvezetni a főelosztóba. Az AC-E01 kiselosztóból NAYY-J 4x25 mm 2 -es (H07V-K 1x16 mm 2 z.s.) kábelt kell a főelosztóba vezetni. A Konyha épületen az AC-E01 jelű kiselosztótól a kábelt védőcsőben húzva, kell elvezetni a főelosztóba. Az AC-E01 kiselosztóból NAYY-J 4x35 mm 2 -es (H07V-K 1x16 mm 2 z.s.) kábelt kell a főelosztóba vezetni. A Szálló épület épületen az AC-E01 jelű kiselosztótól a kábelt védőcsőben húzva, kell elvezetni a főelosztóba. Az AC-E01 kiselosztóból NAYY-J 4x25 mm 2 -es (H07V- K 1x16 mm 2 z.s.) kábelt kell a főelosztóba vezetni Hibavédelem (érintésvédelem) DC oldali hibavédelem (érintésvédelem) A DC oldali hibavédelem kettős szigetelés. Az egyenáramú csatlakozások MC4 típusú csatlakozóelemekkel történnek. DC oldali kézi leválasztást a Szálló épületok épület esetében az inverterekbe épített leválasztó kapcsoló biztosítja, míg a Ruházati raktár, Kazán, Garázs és Konyha épületek esetében a DC kábelek kilépési pontjának számítva 10 méteren belül elhelyezett DC leválasztó kapcsolók biztosítják AC oldali hibavédelem (érintésvédelem) Az AC oldali rendszer hibavédelme: TN-C-S. A napelemes rendszer AC oldali hibavédelme illeszkedik az épületek meglévő érintésvédelmi rendszeréhez! A napelemes rendszer elkészültével az érintésvédelem működőképességéről érintésvédelmi jegyzőkönyvet kell készíttetni! Elszámolási mérés A Fővárosi Büntetés-végrehajtási Intézetre jelenlegi elszámolási mérési rendszerét a napelemes kiserőmű létesítése nem befolyásolja, ugyanis a PV rendszer által megtermelt villamos energiát az Intézet nem fogja betáplálni a közcélú villamosenergia hálózatba. 16 / 20

17 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció 3 HFKV jelszint A tervezett napelemes kiserőmű létesítése a jelenlegi HFKV jelszinteket nem befolyásolja! 4 Meddőviszonyok A tervezett napelemes kiserőmű létesítése a jelenlegi meddőviszonyokat nem befolyásolja / nem változtatja meg! 5 Üzemeltetési feltételek A napelemes rendszer teljesen automatikus működésű, külső kézi személyzet beavatkozását nem igényli. Üzemideje erős fény, ill. a napsütéssel esik egybe, ami átlagosan napi 6-12 óra üzemidőt jelent. Az inverter a hálózatra automatikusan kapcsolódik, amikor a napelemek termelnek és leválik, amikor a fényenergia elégtelen mértékűvé válik. A villamos termelő berendezés várhatóan az MSZ EN szabványban megengedett mértéken túl nem növeli meg a hálózat felharmonikus tartalmát. A próbaüzem során ellenőrző méréseket kell végezni. Az üzembe helyezést követően az áramszolgáltató jogosult mérésekkel ellenőrizni a hálózati visszahatások mértékét. A kiserőmű cos φ = 0,96-0,99 teljesítménytényezővel fog üzemelni, ezért meddőkompenzáció nem szükséges. A VTB bekapcsolási sorrendje: először az egyenáramú oldal van bekapcsolva, annak üzemkészsége esetén az inverterek váltóáramú oldala kapcsolódik be. Az egyenáramú oldal üzemszerűen állandóan bekapcsolt. A VTB olyan védelemmel van ellátva, amely hálózati feszültség kimaradás, illetve zárlati rátáplálás esetén 100 msec alatt automatikusan leválasztja a hálózatról. A berendezés csak a feszültség tartós visszatérése esetén kapcsol vissza. A VTB csak párhuzamos üzemben üzemel, szigetüzem nem lehetséges! 17 / 20

18 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció 6 Vonatkozó előírások A tervezés és beruházás során figyelembe vett illetve figyelembe veendő főbb előírások: MSZ :2002 Épületek villamos berendezéseinek létesítése, Leválasztás és kapcsolás MSZ :2002 Épületek villamos berendezéseinek létesítése, Leválasztó kapcsolás és üzemi kapcsolás eszközei MSZ HD :2009 Kisfeszültségű villamos berendezések. Alapelvek, MSZ HD :2007 MSZ HD :2011 általános jellemzők elemzése, fogalom-meghatározások Kisfeszültségű villamos berendezések. Áramütés elleni védelem Kisfeszültségű villamos berendezések. Hőhatások elleni védelem MSZ HD :2010 MSZ HD :2010 Kisfeszültségű villamos berendezések. Túláramvédelem Kisfeszültségű villamos berendezések. Légköri vagy kapcsolási túlfeszültségek elleni védelem MSZ HD :2011 Kisfeszültségű villamos berendezések. Feszültségzavarok és elektromágneses zavarok elleni védelem MSZ HD :2010 Kisfeszültségű villamos berendezések. Általános előírások. MSZ HD :2009 Kisfeszültségű villamos berendezések. Villamos szerkezetek kiválasztása és szerelése. Leválasztás, kapcsolás és vezérlés. MSZ HD :2012 Kisfeszültségű villamos berendezések. Villamos szerkezetek kiválasztása és szerelése. Földelő berendezések és védővezetők MSZ HD :2010 Kisfeszültségű villamos berendezések. Villamos MSZ HD :2007 szerkezetek kiválasztása és szerelése. Biztonsági berendezések Kisfeszültségű villamos berendezések. Ellenőrzés MSZ HD :2006 Épületek villamos berendezéseinek létesítése. Napelemes (PV) energiaellátó rendszerek MSZ 13207:2000 0,6/1 kv-tól 20,8/36 kv-ig terjedő névleges feszültségű erősáramú kábelek és jelzőkábelek kiválasztása, fektetése és terhelhetősége 18 / 20

19 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció MSZ EN 61439:2012 MSZ 1585:2012 MSZ 447:2009 MSZ EN 61140:2003 MSZ 274/1-4 Kisfeszültségű kapcsoló- és vezérlőberendezések Villamos berendezések üzemeltetése Csatlakozás kisfeszültségű, közcélú elosztóhálózatra Áramütés elleni védelem. A villamos berendezésekre és a villamos szerkezetekre vonatkozó közös szempontok Villámvédelem (nem norma szerint) 54/2014. (XII.5.) BM rendelet az Országos Tűzvédelmi Szabályzatról TvMI 7.2: Villamos berendezések, villámvédelem és évi XCIII. törvény a munkavédelemről 3/2002. (II. 8.) SzCsM-EüM együttes rendelet 4/2002. (II. 20.) SzCsM-EüM együttes rendelet 14/2004. (IV. 19.) FMM rendelet 22/2005. (XII. 21.) FMM rendelet elektrosztatikus feltöltődés elleni védelem a munkahelyek munkavédelmi követelményeinek minimális szintjéről az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről. a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről szóló 14/2004. (IV. 19.) FMM rendelet módosításáról 7.1 Tervrajzok 7 Mellékletek - 01/T-G1656_09-01/2016 Ruházati raktár épület Elrendezési rajza - 02/T-G1656_09-02/2016 Kazánház épület - Elrendezési rajza - 03/T-G1656_09-03/2016 Garázs épület - Elrendezési rajza - 04/T-G1656_09-04/2016 Konyha épület - Elrendezési rajza - 05/T-G1656_09-05/2016 Szálló épület épület - Elrendezési rajza - 06/T-G1656_09-01/2016 Ruházati raktár épület Összefüggési rajza - 07/T-G1656_09-02/2016 Kazánház épület Összefüggési rajza - 08/T-G1656_09-03/2016 Garázs épület Összefüggési rajza - 09/T-G1656_09-04/2016 Konyha épület Összefüggési rajza - 10/T-G1656_09-05/2016 Szálló épület épület Összefüggési rajza - 11/T-G1656_09-01/2016 Ruházati raktár épület AC kiselosztó egyvonalas rajza 19 / 20

20 Fővárosi Büntetés Végrehajtási Intézet napelemes kiserőműve Tender tervdokumentáció - 12/T-G1656_09-02/2016 Kazánház épület AC kiselosztó egyvonalas rajza - 13/T-G1656_09-03/2016 Garázs épület AC kiselosztó egyvonalas rajza - 14/T-G1656_09-04/2016 Konyha épület AC kiselosztó egyvonalas rajza - 15/T-G1656_09-05/2016 Szálló épület épület AC kiselosztó egyvonalas rajza 7.2 Egyéb dokumentumok 1. sz. melléklet: ÉMÁSZ Energiaszolgáltató Zrt. HCSO/3788-1/2016 iktatószánú tájékoztató levele az erőmű hálózati csatlakozására vonatkozóan 2. sz. melléklet: Amerisolar AS-6P napelem modul adatlapja 3. sz. melléklet: Amerisolar AS-6P napelem modul megfelelőségi tanúsítványa 4. sz. melléklet: HUAWEI SUN2000 inverterek adatlapjai 5. sz. melléklet: HUAWEI SUN2000 inverterek megfelelőségi tanúsítványai 6. sz. melléklet: Schletter CompactVario tartószerkezet adatlapja 7. sz. melléklet: Schletter AluGrid_mounting tartószerkezet adatlapja 8. sz. melléklet: Comap IntelPro adatlap 9. sz. melléklet: Comap IntelPro megfelelőségi tanusítvány 10. sz. melléklet: Statikai tervfejezet 11. sz. melléklet: Villámvédelmi tervfejezet 12. sz. melléklet: Árazatlan költségvetés Budapest, január 26 Bartos Ferenc Villamos hálózat tervező EN-VI, V / 20

21 Jelmagyarázat Tervezett AC 0,4kV-os földkábel x260=34, x260=11,7 16x260=4,16 AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) Első kiadás Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1: 2x18 MPP2-3: 2x2x20 INV-02 Huawei SUN KTL MPP1: 1x16 MPP2: 2x20 MPP3: 1x20 Főtervező: Projekt megnevezés: Tervfázis: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tender terv Munkaszám: T-G1656_06/2016 EZEN VAN A MEGLÉVŐ 50 kw Szakág: Elektromos Fájlnév: DC kábel nyomvonal: a tetőről le kell vezetni a meglévő rendszer levezetése mellett a kábeleket. A nagy távolság miatt 10 mm²-es DC kábelt kell fektetni. Az invertereket a meglévő invertereket tartalmazó helyiségben, az elosztószekrényekkel ellentétes (jobb) oldalon lehet elhelyezni. Az AC kábelek értelemszerűen ebben a helyiségben kell elvezetni. A tervezés tárgya: Részlet: Villamos hálózati csatlakozás. Elrendezési rajz Ruházati raktár Rajzszám: 01 /T-G /2016 Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

22 Jelmagyarázat Tervezett Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1-2: 2x2x23 MPP3: 1x18 EZEN VAN A MÁSIK MEGLÉVŐ 50 kw AC 0,4kV-os földkábel AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) KAZÁNHÁZ Első kiadás Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" 110x260=28,6 Tervfázis: Tender terv Munkaszám: T-G1656_06/2016 DC kábel nyomvonal: a tetőről le kell vezetni a földszinti bejárati helyiségbe, ahol a meglévő rendszer is található. Itt kell a meglévő rendszerhez hasonlóan elhelyezni az invertert. A nagy távolság miatt 10 mm²-es DC kábelt kell fektetni. A meglévő AC nyomvonalon lehet vezetni a termelő kábelt. Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 02 /T-G /2016 Részlet: Elrendezési rajz. Kazán Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

23 A meglévő AC nyomvonalon lehet vezetni a termelő kábelt. Jelmagyarázat Tervezett AC 0,4kV-os földkábel AC szabadtéri elosztó szekrény Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1: 2x18 MPP2: 2x18 MPP3: 2x19 INV-02 Huawei SUN KTL MPP1: 2x16 MPP2: 2x19 MPP3: 1x GARÁZS Első kiadás DC/AC inverter PV panel Leszálló vezeték (strang) Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tervfázis: Tender terv Munkaszám: T-G1656_06/ x260=52 Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 03 /T-G /2016 DC kábel nyomvonal: a tetőről le kell vezetni a földszinti közlekedőbe, ahol az elektromos betáplálás fogadó szekrénye is található. A nagy távolság miatt 10 mm²-es DC kábelt kell fektetni. Az invertereket is itt kell elhelyezni. Az épületbe érkező földkábelt fel kell hurkolni egy AC szekrénybe, amibe csatlakozik a két inverter két kábele. Részlet: Elrendezési rajz. Garázs Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

24 Tervezett AC 0,4kV-os földkábel AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) Első kiadás Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu 74x260=19,24 Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1: 2x22 MPP2: 2x21 MPP3: 2x22 INV-02 Huawei SUN KTL MPP1: 1x14 MPP2: 2x20 MPP3: 1x20 KONYHA 130x260=33, Projekt megnevezés: Tervfázis: Szakág: A tervezés tárgya: "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_06/2016 Fájlnév: Rajzszám: 04 /T-G /2016 Részlet: Elrendezési rajz. Konyha Méretarány: DC kábel nyomvonal: a tetőről le kell vezetni a földszinti közlekedőbe, ahol az elektromos főelosztó is található. A nagy távolság miatt 10 mm²-es DC kábelt kell fektetni. Az invertereket is itt kell elhelyezni. Az épületbe érkező földkábelt fel kell hurkolni egy AC szekrénybe, amibe csatlakozik a két inverter két kábele. Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

25 LEGÉNYSÉGI ÉPÜLET Tervezett AC 0,4kV-os földkábel 21 AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) Első kiadás Kiadás Dátum Megjegyzés Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1: 1x21 MPP2: 2x18 MPP3: 1x17 INV-02 Huawei SUN KTL MPP1: 1x19 MPP2: 2x17 MPP3: 1x (127+21)x260=38,48 Megbízó: Főtervező: Projekt megnevezés: Tervfázis: Szakág: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tender terv Elektromos Munkaszám: T-G1656_06/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 05 /T-G /2016 DC kábel nyomvonal: a tetőn kell az inverterekig elvinni a kábeleket. Az invertereket a gépészeti helyiség külső falán lehet elhelyezni, amelyek fölé tetőt szükséges kialakítani. Az AC kábelek a VODAFONE MÉRT kábel nyomvonalán lehet vezetni a tetőn jelölt nyomvonalon. A tetőről a 8. emeletre vezető lépcső helyiségen keresztül kell az emeletek előterén (közlekedőjén) keresztül a főelosztóig elvezetni. Részlet: Elrendezési rajz. Szálló épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

26 S1-16 S1-15 S1-02 S S1-20 S1-19 S1-02 S S2-20 S2-19 S2-02 S2-01 S1-20 S1-19 S1-02 S H07V-K 16 mm2 z/s INV-02 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm S1-20 S1-19 S1-02 S Első kiadás Kiadás Dátum Megjegyzés S2-20 S2-19 S2-02 S2-01 S1-20 S1-19 S1-02 S S2-20 S2-19 S2-02 S2-01 S1-18 S1-17 S1-02 S S2-18 S2-17 S2-02 S2-01 H07V-K 16 mm2 z/s INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x10mm2 Megbízó: Főtervező: Projekt megnevezés: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu ~AC-E01 terepi elosztó "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" L1 L2 L3 Tervfázis: Tender terv Munkaszám: T-G1656_06/2016 INV-01 INV-02 C50 3P C32 3P EPH 80A 4P NAYY-J 4x25 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 06/T-G /2016 Részlet: Összefüggési rajz. Ruházati raktár Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

27 S1-23 S1-22 S1-02 S Első kiadás Kiadás Dátum Megjegyzés S2-23 S2-22 S2-02 S2-01 S1-23 S1-22 S1-02 S S2-23 S2-22 S2-02 S2-01 S1-18 S1-17 S1-02 S H07V-K 16 mm2 z/s INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x10mm2 Megbízó: Főtervező: Projekt megnevezés: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu ~AC-E01 terepi elosztó "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" L1 L2 L3 Tervfázis: Tender terv Munkaszám: T-G1656_06/2016 INV-01 C50 3P EPH 63A 4P NAYY-J 4x16 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 07/T-G /2016 Részlet: Összefüggési rajz. Kazán Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

28 S1-19 S1-18 S1-02 S S2-19 S2-18 S2-02 S2-01 S1-16 S1-15 S1-02 S S2-16 S2-15 S2-02 S2-01 S1-20 S1-19 S1-02 S H07V-K 16 mm2 z/s INV-02 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x10mm S1-19 S1-18 S1-02 S Első kiadás Kiadás Dátum Megjegyzés S2-19 S2-18 S2-02 S2-01 S1-18 S1-17 S1-02 S S2-18 S2-17 S2-02 S2-01 S1-18 S1-17 S1-02 S S2-18 S2-17 S2-02 S2-01 H07V-K 16 mm2 z/s INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x10mm2 Megbízó: Főtervező: Projekt megnevezés: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu ~AC-E01 terepi elosztó "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" L1 L2 L3 Tervfázis: Tender terv Munkaszám: T-G1656_06/2016 INV-01 INV-02 C50 3P C40 3P EPH 100A 4P NAYY-J 4x25 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 08/T-G /2016 Részlet: Összefüggési rajz. Garázs Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

29 S1-20 S1-19 S1-02 S S1-20 S1-19 S1-02 S S2-20 S2-19 S2-02 S2-01 S1-14 S1-13 S1-02 S H07V-K 16 mm2 z/s INV-02 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm S1-21 S1-20 S1-02 S Első kiadás Kiadás Dátum Megjegyzés S2-21 S2-20 S2-02 S2-01 S1-22 S1-21 S1-02 S S2-22 S2-21 S2-02 S2-01 S1-22 S1-21 S1-02 S S2-22 S2-21 S2-02 S2-01 H07V-K 16 mm2 z/s INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm2 Megbízó: Főtervező: Projekt megnevezés: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu ~AC-E01 terepi elosztó "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" L1 L2 L3 Tervfázis: Tender terv Munkaszám: T-G1656_06/2016 INV-01 INV-02 C63 3P C32 3P EPH 100A 4P NYY-J 4x35 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 09/T-G /2016 Részlet: Összefüggési rajz. Konyha Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

30 S1-19 S1-18 S1-02 S S1-17 S1-16 S1-02 S S2-17 S2-16 S2-02 S2-01 S1-21 S1-20 S1-02 S H07V-K 16 mm2 z/s INV-02 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm Első kiadás S1-17 S1-16 S1-02 S S1-18 S1-17 S1-02 S S2-18 S2-17 S2-02 S2-01 S1-21 S1-20 S1-02 S H07V-K 16 mm2 z/s INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm2 Kiadás Dátum Megjegyzés Megbízó: Főtervező: Projekt megnevezés: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu ~AC-E01 terepi elosztó "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" L1 L2 L3 Tervfázis: Tender terv Munkaszám: T-G1656_06/2016 INV-01 INV-02 C32 3P C32 3P EPH 63A 4P NYY-J 4x25 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 10 /T-G /2016 Részlet: Összefüggési rajz. Szálló épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

31 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_06/2016 Fájlnév: Rajzszám: 11 /T-G /2016 Részlet: AC-E01 kiselosztó egyvonalas rajza Ruházati raktár Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

32 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tervfázis: Szakág: Tender terv Elektromos Munkaszám: T-G1656_06/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 12 /T-G /2016 Részlet: AC-E01 kiselosztó egyvonalas rajza Kazán Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

33 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tervfázis: Szakág: Tender terv Elektromos Munkaszám: T-G1656_06/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 13 /T-G /2016 Részlet: AC-E01 kiselosztó egyvonalas rajza Garázs Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

34 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tervfázis: Szakág: Tender terv Elektromos Munkaszám: T-G1656_06/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 14 /T-G /2016 Részlet: AC-E01 kiselosztó egyvonalas rajza Konyha Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

35 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Fővárosi Büntetés - végrehajtási Intézet Székhely: 1055 Budapest, Nagy Ignác u fovaros.uk@dv.gov.hu Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fővárosi Büntetés - Végrehajtási Intézet napelemes kiserőműve" Tervfázis: Szakág: Tender terv Elektromos Munkaszám: T-G1656_06/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 15 /T-G /2016 Részlet: AC-E01 kiselosztó egyvonalas rajza Szálló épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

36

37

38

39

40 New Energy "A" melléklet New World Worldwide Energy and Manufacturing USA Co., Limited AS-6P30 Amerisolar s photovoltaic modules are designed for large electrical power requirements. With a 30-year warranty, AS-6P30 offers higher-powered, more reliable performance for both on-grid and off-grid solar projects. Key Features High module conversion efficiency up to 16.29% through superior manufacturing technology. Low degradation and excellent performance under high temperature and low light conditions. Robust aluminum frame ensures the modules to withstand wind loads up to 2400Pa and snow loads up to 5400Pa. Positive power tolerance of 0 ~ +3 %. High ammonia and salt mist resistance. Quality Certificates IEC61215, IEC61730, IEC62716, IEC61701, UL1703, CE, MCS, CEC, Israel Electric, Kemco ISO9001:2008: Quality management system ISO14001:2004: Environmental management system OHSAS18001:2007: Occupational health and safety management system Special Warranties 12 year limited product warranty. Limited power warranty: 12 years 91.2% of the nominal power output, 30 years 80.6% of the nominal power output. Passionately committed to delivering innovative energy solution

41 Electrical Characteristics Electrical parameters at STC Nominal Power (Pmax) 235W 240W 245W 250W 255W 260W 265W Drawings 992 Open Circuit Voltage (V OC) 37.5V 37.7V 37.9V 38.0V 38.1V 38.2V 38.3V Bar code Junction box Short Circuit Current (I SC) 8.48A 8.57A 8.66A 8.75A 8.83A 8.90A 8.98A Voltage at Nominal Power (Vmp) 29.7V 29.9V 30.1V 30.3V 30.5V 30.7V 30.9V Label Current at Nominal Power (Imp) 7.92A 8.03A 8.14A 8.26A 8.37A 8.47A 8.58A Module Efficiency (%) STC: lrradiance 1000W/m 2, Cell temperature 25 C, AM φ4 Grounding holes A A Electrical parameters at NOCT Nominal Power (Pmax) 172W 175W 179W 183W 186W 190W 194W Open Circuit Voltage (VOC) 34.5V 34.7V 34.9V 35.0V 35.1V 35.2V 35.3V Mounting holes Short Circuit Current (ISC) 6.87A 6.94A 7.01A 7.09A 7.15A 7.21A 7.27A Voltage at Nominal Power (Vmp) 27.0V 27.2V 27.4V 27.6V 27.8V 27.9V 28.1V Current at Nominal Power (I mp) 6.38A 6.44A 6.54A 6.64A 6.70A 6.81A 6.91A Drainage holes Drainage holes NOCT: Irradiance 800W/m 2, Ambient temperature 20 C, Wind speed 1 m/s Mechanical Characteristics Cell type Polycrystalline 156x156mm 40 Section A-A Number of cells 60 (6x10) Module dimension Weight Front cover 1640x992x40mm 18.5kg 3.2mm low-iron tempered glass I-V Curves 35 Unit: mm Frame Anodized aluminum alloy Junction box IP67, 6 diodes Cable 4mm 2, 900mm Connector MC4 or MC4 compatible Standard packaging 26pcs/pallet Module quantity per container 728pcs/40 HQ Temperature Characteristics Nominal Operating Cell Temperature (NOCT) Temperature Coefficients of Pmax Temperature Coefficients of VOC Temperature Coefficients of ISC 45 C±2 C -0.43%/ C -0.33%/ C 0.056%/ C Current-Voltage and Power-Voltage Curves at Different Irradiances Maximum Ratings Operating Temperature Maximum System Voltage Maximum Series Fuse Rating -40 C to +85 C 1000V DC 15A Specifications in this datasheet are subject to change without prior notice. Current-Voltage Curves at Different Temperatures Worldwide Energy and Manufacturing USA Co., Limited Tel: sales@weamerisolar.com EN-V1.0 Copyright C 2014 Worldwide Energy and Manufacturing USA Co., Limited.

42

43

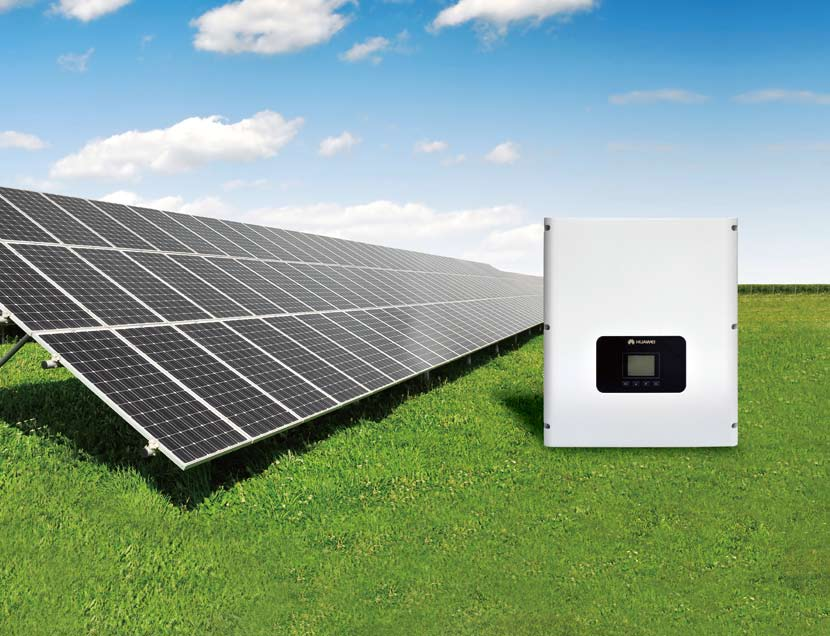

44 SUN2000 Series Solar Inverter for Grid-Connection Three-Phase, Transformerless, 8kW/10kW/12kW/15kW/17kW/20kW/23kW Copyright Huawei Technologies Co., Ltd All rights reserved. General Disclaimer The information in this document may contain predictive statements including, without limitation, statements regarding the future financial and operating results, future product portfolio, new technology, etc. There are a number of factors that could cause actual results and developments to differ materially from those expressed or implied in the predictive statements. Therefore, such information is provided for reference purpose only and constitutes neither an offer nor an acceptance. Huawei may change the information at any time without notice. HUAWEI TECHNOLOGIES Duesseldorf GmbH Südwestpark G, Nürnberg, Germany Tel: Fax: info.energyeu@huawei.com HUAWEI TECHNOLOGIES CO., LTD. Huawei Industrial Base Bantian Longgang Shenzhen , P.R. China Tel: Version No.: M C Introduction Huawei Technologies, adhering to the concept of high quality, perfect service, and quick response to customer s demand", constantly brings high quality products and services to the world. As the world's top 500 enterprises, we are actively promoting the use of clean solar energy by providing a full range of solar inverters and intelligent monitoring solutions. In more than 20 years, Huawei has provided communication equipments and stable power supplies for one-third of global population s communication service, and has accumulated rich experience of R & D and application in the ICT and network energy field. Based on leading technology platforms of power supplies and digital control, we release the SUN2000 series three-phase inverter with telecom class reliability and top efficiency all over the world. This series of products meets Germany BDEW MV directive and VDE AR N 4105 LV directive, CE Low Voltage Directive and the Directive for Electromagnetic Compatibility, Italy Enel-GUIDA and CEI 0-21 certification, as well as China Golden Sun certification. It has good environment adaptability and can be used for various scenarios covering from 8kW to Megawatts, either rooftop or ground mounted power plants. HUAWEI TECHNOLOGIES CO., LTD.

45 Key Features Higher Yields SUN KTL Photon test result: A+/A+ at medium and high irradiation Maximum efficiency 98.6% European efficiency 98.3% Smart Maximum of 3 MPPT for versatile adaption to different module types or quantities built up with different alignments Up to 6 strings intelligent monitoring and fault detection Local graphic LCD and remote monitoring RS 485 and USB ports for connectivity and data management Efficiency Curve Efficiency 100.0% 99.0% 98.0% 97.0% 96.0% 95.0% 94.0% 93.0% Vin=400V97.6% EU97.3% % Vin=620V98.6% EU98.3% Vmpp 91.0% Vin=800V98.3% EU98.0% 90.0% 0% 20% 40% 60% 80% 100% Eu Eff Loads High Reliability With 20 years technology accumulation in telecom power, the same platform building inverter product No need of external fan with natural cooling technology Type II DC and Type III AC surge protection devices integrated Warranty up to 25 years Friendly 3 48kg@23KW, compact design of 0.08m Easy connection with external waterproof DC / AC and signal terminals Noise 29dB Outdoor application of IP65 Circuit Diagram Input current check circuit Input current check circuit DC Switch DC Switch The Solar Power Magazine 98.1 % at high irradiation DC SPD DC SPD Input EMI Filter A+ MPPT circuit 1 MPPT circuit 2 DC-AC converter LC filter SUN2000 8KTL/10KTL/12KTL Input EMI Filter International Huawei Technologies Sun KTL MPPT circuit 1 MPPT circuit 2 MPPT circuit 3 3/2013 DC-AC converter LC filter SUN KTL/17KTL/20KTL/23KTL The Solar Power Magazine 98.0% for medium irradiation Output isolation relay Output isolation relay Out EMI Filter Out EMI Filter International Huawei Technologies Sun KTL A+ AC SPD AC SPD L1 L2 L3 N PE L1 L2 L3 N PE 3/2013 Technical Specifications Technical Specifications SUN2000-8KTL SUN KTL SUN KTL Efficiency SUN KTL SUN KTL SUN KTL Max. efficiency 98.5% 98.5% 98.5% 98.6% 98.6% 98.6% 98.6% European efficiency 98% 98% 98% 98.3% 98.3% 98.3% 98.3% Input Max. DC input (cosφ=1) 9,100 W 11,400 W 13,700 W 17,100 W 19,200 W 22,500 W 23,600 W Max. input voltage 1000 V 1000 V 1000 V 1000 V 1000 V 1000 V 1000 V Max. input current per MPPT 18 A 18 A 18 A 18 A 18 A 18 A 18 A Min. operating voltage 200 V 200 V 200 V 200 V 200 V 200 V 200 V SUN KTL MPP voltage range 320 V~800 V 320 V~800 V 380 V~800 V 400 V~800 V 400 V~800 V 480 V~800 V 480 V~800 V Rated input voltage 620 V 620 V 620 V 620 V 620 V 620 V 620 V Max. number of inputs Number of MPP trackers AC output power (cosφ=1) 8,800 W 11,000 W 13,200 W 16,500 W 18,700 W 22,000 W 23,000 W Rated output voltage 3 230V/400V+N+PE 3 220V/380V+N+PE 3 230V/400V+N+PE 3 220V/380V+N+PE Output 3 230V/400V+N+PE 3 220V/380V+N+PE 3 230V/400V+N+PE 3 220V/380V+N+PE 3 230V/400V+N+PE 3 220V/380V+N+PE 3 230V/400V+N+PE 3 220V/380V+N+PE 3 230V/400V+N+PE 3 220V/380V+N+PE AC power frequency 50 Hz/60 Hz 50 Hz/60 Hz 50 Hz/60 Hz 50 Hz/60 Hz 50 Hz/60 Hz 50 Hz/60 Hz 50 Hz/60 Hz Max. output current 12.8 A 16 A 19.2 A 24 A 27.2 A 32 A 33.5 A Adjustable power factor 0.8 leading lagging 0.8 leading lagging 0.8 leading lagging 0.8 leading lagging 0.8 leading lagging 0.8 leading lagging 0.8 leading lagging Max. total harmonic distortion <3% <3% <3% <3% <3% <3% <3% Protection Input-side disconnection device Yes Yes Yes Yes Yes Yes Yes Anti-Islanding protection Yes Yes Yes Yes Yes Yes Yes AC over current protection Yes Yes Yes Yes Yes Yes Yes DC reverse-polarity protection Yes Yes Yes Yes Yes Yes Yes PV array string fault monitoring Yes Yes Yes Yes Yes Yes Yes DC surge arresters Type II Type II Type II Type II Type II Type II Type II AC surge arresters Type III Type III Type III Type III Type III Type III Type III Insulation monitoring Yes Yes Yes Yes Yes Yes Yes Residual current detection Yes Yes Yes Yes Yes Yes Yes Display and Communication Display Graphic LCD Graphic LCD Graphic LCD Graphic LCD Graphic LCD Graphic LCD Graphic LCD RS485 Yes Yes Yes Yes Yes Yes Yes USB Yes Yes Yes Yes Yes Yes Yes General Data Dimensions(W/H/D) 520x610x255 mm (20.5 x 24.0 x 10.0 in.) 520x610x255 mm (20.5 x 24.0 x 10.0 in.) 520x610x255 mm (20.5 x 24.0 x 10.0 in.) 520x610x255 mm (20.5 x 24.0 x 10.0 in.) 520x610x255 mm (20.5 x 24.0 x 10.0 in.) 520x610x255 mm (20.5 x 24.0 x 10.0 in.) Weight 40 kg 40 kg 40 kg 48 kg 48 kg 48 kg 48 kg Operating temperature range -25 C to +60 C (-13 F to +140 F) -25 C to +60 C (-13 F to +140 F) -25 C to +60 C (-13 F to +140 F) -25 C to +60 C (-13 F to +140 F) -25 C to +60 C (-13 F to +140 F) -25 C to +60 C (-13 F to +140 F) 520x610x255 mm (20.5 x 24.0 x 10.0 in.) -25 C to +60 C (-13 F to +140 F) Cooling Natural convection Natural convection Natural convection Natural convection Natural convection Natural convection Natural convection Operating altitude 3000 m 3000 m 3000 m 3000 m 3000 m 3000 m 3000 m Relative humidity (non-condensing) 0~100% 0~100% 0~100% 0~100% 0~100% 0~100% 0~100% DC connector Amphenol H4 Amphenol H4 Amphenol H4 Amphenol H4 Amphenol H4 Amphenol H4 Amphenol H4 AC connector Amphenol C16/3 Amphenol C16/3 Amphenol C16/3 Amphenol C16/3 Amphenol C16/3 Amphenol C16/3 Amphenol C16/3 Degree of protection IP65 IP65 IP65 IP65 IP65 IP65 IP65 Self-consumption at night < 1 W < 1 W < 1 W < 1 W < 1 W < 1 W < 1 W Topology Transformerless Transformerless Transformerless Transformerless Transformerless Transformerless Transformerless Noise emission 29dB 29dB 29dB 29dB 29dB 29dB 29dB Warranty 5 years 10/15/20/25 years optional 5 years 10/15/20/25 years optional 5 years 10/15/20/25 years optional 5 years 10/15/20/25 years optional 5 years 10/15/20/25 years optional 5 years 10/15/20/25 years optional 5 years 10/15/20/25 years optional

46 Eu Eff Efficiency [%] String Inverter (28KTL) SUN KTL Smart Maximum of 3 MPPT for versatile adaption to different module types or quantities built up with different alignments Up to 6 strings intelligent monitoring and fault detection RS 485 and USB ports for connectivity and data management Local graphic LCD and remote monitoring Efficient Maximum efficiency 98.7%, European efficiency 98.4% Reduce 30% AC cable loss with higher output voltage of 480V Saving AC cable investment up to 20% without N-Line Safe Type Ⅱ DC and AC surge protection devices integrated Noise 29dB, Class-B electromagnetic radiation RCD protection function Reliable Warranty up to 25 years No need of external fan with natural cooling technology Outdoor application of IP65 Efficiency Curve Circuit Diagram 100% 99% 98% 97% 96% 95% 94% Input EMI Filter MPPT circuit 1 MPPT circuit 2 DC-AC converter Output isolation relay Out EMI Filter L1 L2 L3 PE 93% 92% 91% 90% Vin=560V98.1% EU97.8% Vin=680V98.7% EU98.4% Vin=800V98.5% EU98.3% Vmpp Input current check circuit DC Switch DC SPD MPPT circuit 3 LC filter AC SPD 0% 20% 40% 60% 80% 100% Load [%] SUN KTL Always Available for Highest Yields info.energyeu@huawei.com inverter@huawei.com Tel: Tel:

47 String Inverter (28KTL) Technical Specifications SUN KTL Efficiency Max. efficiency 98.7% European efficiency 98.4% Input Max. DC input 28,200 W Max. input voltage 1000 V Max. input current per MPPT 18 A Max. short circuit current per MPPT 32 A Operating voltage range 200 V V MPP voltage range at full loading 480 V V Rated input voltage 680 V Max. number of inputs 6 Number of MPP trackers 3 Output Rated output power 27,500 W Max. apparent output power 27,500 VA Rated output voltage V/480 V+PE AC power frequency 50 Hz/60 Hz Max. output current 33.5 A Adjustable power factor 0.8 leading lagging Max. total harmonic distortion <3% Protection Input-side disconnection device Yes Anti-Islanding protection Yes AC over current protection Yes DC reverse-polarity protection Yes PV-array string fault monitoring Yes DC surge arresters Type Ⅱ AC surge arresters Type Ⅱ Insulation monitoring Yes Residual current detection Yes Display and Communication Display Graphic LCD RS485 Yes USB Yes General Data Dimensions (W/H/D) mm (20.5 x 24.0 x 10.0 in.) Weight 48 kg Operating temperature range -25 C to +60 C (-13 F to +140 F) Cooling Natural convection Operating altitude 3000 m Relative humidity (non-condensing) 0-100% DC connector Amphenol H4 AC connector Amphenol C16/3 Degree of protection IP65 Self-consumption at night < 1 W Topology Transformerless Noise emission 29 db Warranty 5 years, 10/15/20/25 years optional Standards Compliance Safety/EMC EN , EN , EN , EN , EN , EN , EN/IEC , EN/IEC Grid Code VDE , BDEW 2008, CGC/GF004:2011, GB/T , G59/3, UTE C Always Available for Highest Yields info.energyeu@huawei.com inverter@huawei.com Tel: Tel:

48 Efficiency [%] String Inverter (SUN KTL) SUN KTL Smart Maximum of 3 MPPT for versatile adaption to different module types or quantities built up with different alignments Up to 6 strings intelligent monitoring and fault detection Wireless communication network Local graphic LCD and remote monitoring Efficient Maximum efficiency 98.6% European efficiency 98.3% Safe Type Ⅱ DC and AC surge protection devices integrated Easy to handle with weight of 49kg by 2 people RCD protection function Reliable Warranty up to 25 years No need of external fan with natural cooling technology Outdoor application of IP65 Efficiency Curve Circuit Diagram 100% 99% 98% 97% 96% 95% 94% 93% 92% 500V Input current DC check circuit Switch MPPT circuit 1 Input EMI Filter MPPT circuit 2 MPPT circuit 3 DC-AC converter Out EMI Filter Output isolation relay LC filter L1 L2 L3 N PE AC SPD 600V 91% 800V 90% 0% 20% 40% 60% 80% 100% DC SPD SUN KTL Load [%] Always Available for Highest Yields info.energyeu@huawei.com inverter@huawei.com Tel: Tel:

49 String Inverter (SUN KTL) Technical Specifications SUN KTL Efficiency Max. efficiency 98.6% European efficiency 98.3% Max. DC input Max. input voltage Max. input current per MPPT Min. operating voltage MPP voltage range Rated input voltage Input 33,800 W 1000 V 23 A 200 V 480 V V Max. number of inputs 6 Number of MPP trackers 3 Rated AC output power Max. AC output power Rated output voltage AC power frequency Max. output current Adjustable power factor 620 V Output 30,000 VA 33,000 VA 220V - 230V, 3W+N+PE / 380V - 400V, 3W+N+PE 50 Hz / 60 Hz 48 A 0.8 leading lagging Max. total harmonic distortion <3% Input-side disconnection device Anti-Islanding protection AC over current protection DC reverse-polarity protection PV-array string fault monitoring DC surge arresters AC surge arresters Insulation monitoring Residual current detection Display RS485 USB PLC Dimensions (W/H/D) Weight Protection Yes Yes Yes Yes Yes Type Ⅱ Type Ⅱ Yes Yes Display and Communication LED Indicators Yes Yes Optional General Data mm 49 kg Operating temperature range -25 C to +60 C Cooling Operating altitude Natural convection 4000 m Relative humidity (non-condensing) 0-100% DC connector AC connector Degree of protection Self-consumption at night Topology Noise emission Warranty Safety/EMC Grid Code Amphenol H4 Waterproof PG terminal + OT connector IP65 < 1 W Transformerless 29 db 5 years, 10/15/20/25 years optional Standards Compliance EN ,EN ,EN ,EN ,EN ,EN ,EN/IEC ,EN/IEC VDE-AR-N4105, VDE , BDEW 2008, Enel-Guideline, CEI 0-21, CEI 0-16, G59/2, G83/2, AS4777, CGC/GF004:2011, IEC61727, IEC62116, RD1669, EN50438, MEA 2013, PEA 2013 Always Available for Highest Yields info.energyeu@huawei.com inverter@huawei.com Tel: Tel:

50

51

52

53

54

55 CompactVario with SolRack Mounting Instruction EN CompactVario with SolRack Mounting Instruction End clamp Upper support component Middle clamp Module bearing rail Fitting kit Continuous beam Required tools Screwdriver with bit tip holder and socketwrench holder Bit hex socket 6-spanner Bit X-drive T40 Socket wrench 15-spanner, 17-spanner Combination wrench 15-spanner The Schletter-tool kit includes tools required for all standard systems. Additional documentation required: System structural analysis Calculation documentation with schematic diagram, Parts list and plant-related statics with structural analysis for superimposed loads SolRack (Loading material is not included in the scope of delivery) Safety instructions Planning, mounting and start-up of the solar plant may only be performed by qualified personnel. Poor quality execution can result in damage to the plant and to the building and can present a risk to people. Risk of falling! There is a risk of falling when working on the roof as well as when ascending and descending the building. Accident prevention regulations must be observed and appropriate safety equipment must be in place. Risk of injury! Objects falling from the roof can cause injury to people. The danger area around the installation site must be secured and people present in the area warned of the risks. Risk of breakage! PV modules can be damaged if stepped upon. Risk of electric shock! The mounting and maintenance of the PV modules must be carried out by qualified personnel only. Please observe the all safety regulations issued by the solar module manufacturer! Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk 1

56 CompactVario with SolRack Mounting Instruction EN Define the area of installation Distances from roof edge according to Ruscheweyh: Distance from edge = 1.5 x A A corresponds to the height of the individual module rows Distances in accordance with ballast-loading calculation standard West-East= 1.5m North-South: 1.2m Further recommendations are offered in the structural analysis. A Position the SolRack plates Arrange the SolRack plates so that these lie beneath the fastening kits in the case of pre-assembled plants. Please observe the shading distances between module rows. These can be taken from the calculation documentation (or, for example, from our shade calculator, available on our website). Assemble SolRack plates Feed square-head screws M10x25 (2x per SolRack plate) into lower groove of the continuous beam and through the holes of the SolRack plates. Bolt together with flange nuts M10 and flat washers. Extending continuous beams Continuous beams can be extended if required. Insert the connector into two rails and fasten at both ends - each with a self-drilling screw. 2 Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk

57 CompactVario with SolRack Mounting Instruction EN Assemble fastening kits Select dimension X to correspond with the size of supports - see table below Feed green KlickIn click components* into the groove at the required positions. Feed square nuts** vertically into the click components and twist through 90 so that the rounded edge is underneath. Position fasteners and secure each with 2 hexagon head screws and flat washers. ** * x Dimension x for support upper part: Light 1.0 m = 811 mm Light 1.3 m = 965 mm Light 1.5 m = 1360 mm Profi 1.5 m = 1360 mm Dimensions for custom lengths are taken from the calculation documentation. Mount the inclined bearing rail Position the inclined bearing rail upon the fastening kit. Bolt together with M8 screws and washers. Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk 3

58 CompactVario with SolRack Mounting Instruction EN Mount module-bearing rail Feed square-head screws M10x25 into lower channel of the module bearing rail and put the screw threads into holes of the supports. Secure with flange nuts M10. The upper hole is used only in a linear arrangement. Please observe data in the calculation documentation. Extend module-bearing rails Position next rail. Mount the E connector from below. Tighten pre-assembled screws. Please ensure that sufficient space is left at rail joints for the connector. Ballast Fill ballast trays to comply with thestructural analysis for superimposed loads. You will receive the structural analysis for superimposed loads together with the plant projecting directly from us or directly in the download area on our website: Please note: The distributed load must not exceed the residual load-bearing capacity of the roof! 4 Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk

59 CompactVario with SolRack Mounting Instruction EN Module mounting Position the first module to the end of the rail. Fasten module with two end clamps - in our example: click in the Rapid end clamps and tighten screws (TX-drive T40) Position further modules and secure each between the modules with 2 middle clamps. Secure the last module of a row with 2 end clamps. Schletter GmbH, 2015, I400241GB, V2 For further information relating to our systems, please refer to our website: under Downloads in the Solar section. Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk 5

60 AluGrid Mounting Instructions EN AluGrid Mounting instructions Module clamp Windsafe metal sheet Fastening clamp Lower module bearing Continuous beam Rubber underlay Required tools Measuring tape AluGrid pliers Knife (for rubber underlay) Power screwdriver with 8 mm bit Further required documents AluGrid Brochure General mounting instructions - Mounting and project planning Mounting instructions AluGrid Protect Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk 1

61 AluGrid Mounting Instructions EN Safety information The system must be built exclusively with the load specified in the structural analysis for superimposed loads. You will receive these data from Schletter along with the plant plans. Alternatively, the data can be obtained directly in the "Download" area on our website: Risk of breakage! PV modules can be damaged if stepped upon. The planning, assembly and putting into operation of a solar energy plant must be undertaken, exclusively, by qualified personnel. Unprofessional execution of the project can result in damage to the plant and place people in danger. Risk of electric shock! The mounting and maintenance of the PV modules must be carried out by qualified specialists only. Please observe the safety regulations issued by the solar module manufacturer! Risk of falling! There is a risk of falling when working on the roof as well as when ascending and descending the building. Accident prevention regulations must be observed and appropriate safety equipment must be used. Risk of injury! Objects falling from the roof can cause injury to people. The danger area around the installation site must be sealed off and people close to this area must be warned. Mounting information Make sure that the bearing rubber is compatible with the flat roof sealing. If the roof or the roof sealing is very uneven, compensatory measures may have to be taken in order to safeguard an evenly distributed load transfer. The required distances to the roof edges have to be maintained. The maximum size of array depends on the type of roof. On membrane roofs the maximum size is 10 m. On concrete roofs, bigger sizes are possible in individual cases. On roofs with a substrate or gravel covering it has to be made sure that the connection between the solar plant and the ground is sufficiently skid-proof so that the solar plant cannot move on the roof. AluGrid is not recommended for roofs with a pitch of more than 10 degrees. For reasons of structural safety, at least two module rows should be interconnected. If this is not possible, please consult our technical advisers. The distributed load must not exceed the excess load-bearing capacity of the building! The partial pressure on the surfaces under the continuous beams on the roof cladding must not exceed the admissible distributed surface load. 2 Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk

62 AluGrid Mounting Instructions EN Extending continuous beams Insert the AluGrid connector for half its length into the first continuous beam and fasten it with a self-drilling screw. Put the second continuous beam onto the connector and again fasten it with a self-drilling screw. To create a thermal separation, fasten the AluGrid connector to one of the continuous beams only. Tools: Power screwdriver with 8 mm bit Mounting of the surface protection element Rubber underlay Press the rubber underlay into the profile that is intended for that purpose. Make sure that the bearing rubber protrudes at least 30 mm from each profile end. min. 30 mm Surface protection mat Pull of the protective foil from the strips of the surface protection mat and glue them onto the continuous beam profile that is intended for that purpose. Make sure that the bearing rubber protrudes at least 30 mm from each profile end. min. 30 mm Do not stretch bearing rubber respectively surface protection mat strips, they should be a little compressed when they are installed. If the rain water runs at right angle to the continuous beam, short surface protection mat strips must be laid at certain distances under the beam to make sure that the water can drain off. The specific distance between these protection mat strips is determined on the basis of the local amount of precipitation. Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk 3

63 AluGrid Mounting Instructions EN Arrangement of the continuous beams Pre-assembled continuous beams (continuous beam + rubber underlay) are arranged parallel to each other and vertically to the planned module rows. Distance between the beams: Module length plus 20 mm (± 5mm) Anti-slide protection With inclined roofs, module arrays must be secured against sliding for example by a) horizontal fastening or b) coupling two opposite continuous beams using a tension connector at the ridge. For this purpose, fasten the connector to both girders from above with four screws each. Roof parapets can also serve to prevent sliding. A correct fastening and structural safety are compulsory. Mounting of the module bearings Appropriate shade distances and / or row distances must be observed. Let the module bearing snap into the correct position - see the dimensional drawing on page 5. 4 Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk

64 ca.15 ca.10 ca. ca. ca ca. ca. ca ca.14 ca.9 ca.10 ca. ca. ca ca. ca ca. 353 ca. 274 ca. 374 ca. 288 ca. ca. ca AluGrid Mounting Instructions EN Mounting of the Windsafe metal sheets The distances between the Windsafe metal sheets and the front module bearings can be referenced, by module size, in the dimensional drawing at the bottom of this page. To mount the first Windsafe metal sheet, place the fastening clamp into the lateral cut-out of the metal sheet (left side from the rear) and let it snap into the continuous beam below. Put the Windsafe sheet for the next module onto the previously mounted sheet. Place the slots above each other in order to be able to lead through the fastening clamp. Which slots are to be used depends on the length of the modules. It may be helpful to carry out a test assembly before. Clamp both Windsafe sheets to the continuous beam with the fastening clamp. Repeat the two previous steps for the subsequent metal sheets. Clamp the last metal sheet at the end with a fastening clamp. Mount the subsequent rows in the same manner. W W W ca x W x W x W W W W W W W W W W x W x W x W xW x W xW x W x W x W+134 W W W W W W Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: x W+127 solar@schletter.eu Updated 01/2015 Subject to 0.987xW+137 change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk 0.985x W xW x W xW+142

65 AluGrid Mounting Instructions EN Increased superimposed loads If heavier superimposed loads are required for structural reasons (for example in corner areas), additional load trays have to be attached. Load trays from the system variant AluGrid100 can be used to this purpose. These can be installed beneath the modules or in an area of shading clearance, for example. However, it has to be made sure that no further shadings are created. Arrange the load trays as required. Overlap the metal sheets as shown in the picture on the right. Fit the end plate into the last cut-out. Place the fastening clamps into the lateral cut-out of the metal sheet and let it snap in into the continuous beam below. Maximum permissible load per tray: 100 kg Heavy snow loads AluGrid cannot only be used with standard snow loads up to 2.4 kn/m², but also in regions with heavy snow loads up to 5.4 kn/m². This is achieved by using an additional support with AluGrid and AluGrid+. The additional support serves to increase the load-bearing capacity of the Windsafe sheet. The calculation software automatically selects stronger lower module supports. 6 Before mounting the modules, place the additional supports onto the continuous beam. The upper lug of the continuous beam has to be hooked into the Windsafe metal sheet. Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk

66 AluGrid Mounting Instructions EN Preparation of the cabling Place the cable clips into the intended slots in the Windsafe sheet (usually 2 clips in the back side and 1 Proklip-U in the folded side). Module mounting Position the lower edge of the module on module bearings. Connect the module cables as required. Press the cables into the clips. Position the upper edges of the module on the bearings pre-mounted on the Windsafe sheets. Fastening of the modules Bend the lug of the Windsafe metal sheets around the module frame using your finger. Caution: Risk of injury! Use gloves! Preparation of the AluGrid pliers Set the AluGrid pliers according to the size of the modules using the setting screw. Make sure that the jaws are movable! Make sure that the clamp slightly reaches over the edge that is to be clamped when the pliers are strained. Due to tool wear, production tolerances of the module frames, etc. a readjustment may be required. If the clamp does not fit tightly enough, this will have a bad effect on the clamping and thus must be avoided by all means Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk 7

67 AluGrid Mounting Instructions EN 11 Fastening of the modules Span the module clamps using the AluGrid pliers. Press the module onto the bearing. Clamp the module clamp into the bearing - first at the bottom and then at the top. Clamp the module clamp onto the module frame by releasing the pliers. Fasten each module with two clamps at the bottom and two at the top. 12 Cabling between the module rows Fasten the plastic clips for the cable covering to the continuous beam. Lay in the cables Cut the covering to size. Thread in the covering at the bottom, then snap it in at the top. Hook in the earthing (grounding) clamp at the continuous beam and snap it into the cable covering. The cable covering cannot be laid over the module rows without interruptions. max. 0.5 m Option AluGrid Protect: Preferably, the mounting of AluGrid Protect is carried out before the superimposed load is put on. 13 Superimposed load Fill the load trays as specified in the structural analysis for superimposed loads. You will receive the structural analysis of superimposed loads together with the plant plans of the solar plant or in the download area on our website: Distribute the load evenly and carefully into the load trays. If the superimposed loads are unevenly distributed, place them close to the continuous beams. The superimposed load is not included in the scope of delivery for the AluGrid system. For further information relating to our systems, please visit our website: under "Downloads" in the solar section. Schletter GmbH, 2015, I400189GB, V7 8 Schletter GmbH Gewerbegebiet an der B15 Alustraße Kirchdorf/Haag i. OB Germany Tel.: Fax: solar@schletter.eu Updated 01/2015 Subject to change without notice Your contact in the UK: Schletter UK Limited, Tel.: , Fax: , info@schletter.co.uk

68 InteliPro Datasheet Order code: INTELIPRO Protection Relay for Parallel Applications Product description InteliPro is higly flexible protection relay for grid connected applications like generator sets, renewable energy sources, cogeneration, micro turbines, etc. Application overview Key functions Voltage, frequency and current based protections for on-grid distributed power generation Key features True RMS measurement 3-phase voltage and current measurement Automatic fault reset with adjustable time delay Two stage protection settings Optional functions for extended protection Free assignment of 8 Binary inputs, 9 Binary outputs and 3 Analog inputs Full and easy configuration through the front panel or LiteEdit PC software Expandable extensions and communication modules Remote access 3 level password protection Event history log InteliPro Datasheet Related HW ver: 1.3 Related SW ver: Date of issue:
