1 Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia Megbízó: Név: Kaposvári Egyetem Székhely: 7400 Kaposvár Guba Sándor utca kancellar@ke.hu Tervező: Green Team Mérnöki Kft. H-3773 Sajókápolna, Szabadság tér info@greentm.hu Tervszám: T-G1656_15-03/2016 Kiadás: Alap Dátum: január 27. Bartos Ferenc villamos hálózat tervező EN-VI, V

2 ALÁÍRÓLAP Beruházás megnevezése: Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia Tervszám: T-G1656_15-03/2016 Terület kamarai azonosító, szakterület Elektromos tervező EN-VI, EN-ME, V név, cím Bartos Ferenc 1028 Bp. Síp utca 4.I/2. aláírás 2 / 20

3 1 Tartalomjegyzék 1 Tartalomjegyzék Beruházás adatai Az erőmű létesítésének célja A beruházás alapadatai A napelemes rendszer hálózati csatlakoztatása Rendszerleírás Általános beruházói, tervezői adatok Terület ismertetése Tulajdoni viszonyok ismertetése A rendszer általános felépítése A csatlakozás villamos jellemzői A tervezett rendszer főbb elemei A főbb rendszerelemek műszaki specifikációi Hibavédelem (érintésvédelem) Elszámolási mérés HFKV jelszint Meddőviszonyok Üzemeltetési feltételek Vonatkozó előírások Mellékletek Tervrajzok Egyéb dokumentumok / 20

4 2.1 Az erőmű létesítésének célja 2 Beruházás adatai A Kaposvári Egyetem mint beruházó - a KEHOP kódszámú-, Fotovoltaikus rendszerek kialakítása központi költségvetési szervek részére megnevezésű pályázat keretein belül napelemes rendszer megvalósítása mellett döntött. A beruházó célja villamosenergia-fogyasztásának csökkentése helyben előállított megújuló energiaforrással. 2.2 A beruházás alapadatai A Kaposvári Egyetem önfogyasztás csökkentő beruházása 3 helyszínen valósul meg, az egyes rendszerek névleges villamos teljesítménye összesen 412,1 kw lesz. Az alábbi dokumentum, a 7400 Kaposvár Guba Sándor utca 40., hrsz.: 3661 címen, a Egyetemi épületein kialakításra kerülő, kiserőművet mutatja be. Az épület napelemes rendszerének össz. DC oldali névleges villamos teljesítménye 140,14 kw lesz, az inverterek névleges csatlakozási teljesítménye 133 kva. A fotovillamos rendszer az épület belső 0,4 kv-os hálózatára táplálja fel a megtermelt energiát. A tervezett napelemes rendszer egy 118,3 kw-os-, déli tájolású és 21,840 kw-os-, déli tájolású rendszerből épül fel. A beavatkozással érintett épületen megvalósítandó rendszer alapadatai: Épület Tájolás Napelemek típusa Napelemek db száma DC teljesítmény [kw] Déli Amerisolar AS-6P ,14 Összesen: ,14 4 / 20

5 Az alrendszerekhez kiválasztott inverterek: Épület Tájolás Inverter típus Inverter db szám Csatlakozási teljesítmény [kva] Huawei SUN KTL 1 23 Déli Huawei SUN KTL 4 4x27,5 Összesen: A tervben szereplő típusok műszaki színvonalat határoznak meg, az egyes eszközök műszakilag egyenértékű termékekkel kiváltható!! Az egyenértékűség szempontjából a KEHOP Fotovoltaikus rendszerek kialakítása központi költségvetési szervek részére c. Felhívás Segédletei közt közzétett Az energetikai Szakértő Tanúsító és a támogatást igénylő közös nyilatkozata c. nyilatkozatban előírt alábbi feltételeknek kell teljesülnie: A beépíteni kívánt napelemes rendszer megfelel az alábbi követelményeknek: Hatásfok követelmények (minimális) kristályos napelem: 14%; vékonyrétegű napelem: 7% Berendezésekre vonatkozó követelmények: A napelem megfelel az MSZ EN szabványsorozat előírásainak, továbbá Az MSZ EN szabvány előírásainak kristályos napelem esetén; Az MSZ EN szabvány előírásainak vékonyrétegű napelem esetén; A fotovillamos rendszerhez telepített invertereknek az alábbi szabványelőírásoknak meg kell felelniük: 5 / 20

6 MSZ EN 50530:2010 Hálózatra kapcsolt fotovillamos átalakítók összhatásfoka MSZ EN 50530:2010/A1:2013 Hálózatra kapcsolt fotovillamos átalakítók összhatásfoka MSZ EN 50524:2009 Fotovillamos inverterek adatlapja és adattáblája Rendelkezik telepítési, üzemeltetési és karbantartási útmutatóval. A 0,8 kw-nál nagyobb névleges teljesítményű inverter rendelkezzen olyan frekvenciafüggő teljesítményszabályozó képességgel, ami a névlegesnél magasabb frekvenciatartományban a termelt hatásos teljesítményt csökkenti. A frekvenciafüggő teljesítményszabályozásnak úgy kell működnie, hogy a beállítási érték (50,2 Hz) felett a betáplált hatásos teljesítményt 40%/Hz meredekséggel csökkentse. 2.3 A napelemes rendszer hálózati csatlakoztatása A villamosenergia-ellátása az EON Dél-Dunántúli Áramhálózati Zrt. tulajdonú a Kaposvár megnevezésű 132/22 kv-os alállomásból induló Egyetem 22kV-os gerincvezeték meglévő sz. transzformátor állomás cellában található 22 kv-os földkábel végelzárók csavaros kötőelemein keresztül biztosított. A napelemes rendszer betáplálása az belső 0,4 kv-os (kisfeszültségű) hálózatára történik. A fotovillamos kiserőmű által megtermelt villamosenergia mennyisége az előzetes számítások alapján semmilyen időszakban sem haladja meg az intézmény által elfogyasztott villamosenergia mennyiségét, azonban a közcélú villamosenergia-hálózatra történő kitáplálásának megakadályozására az elosztói üzletszabályzatban, valamint az elosztói engedélyes tárgyi beruházására vonatkozó tájékoztató levelében megfogalmazott műszaki követelményeknek megfelelően egy visszatáplálást megakadályozó védelmi berendezést (visz-watt védelmi (és szigetüzem-elleni) védelmet) kell létesíteni. A védelmi berendezés működtetéséhez az épületet megtápláló transzformátor kisfeszültségű gyűjtősínjére a visszatáplálást megakadályozó védelmi berendezés mérését és jelkioldót kell telepíteni. 6 / 20

7 3 Rendszerleírás 3.1 Általános beruházói, tervezői adatok Beruházó és üzemeltető: Kaposvári Egyetem Székhely: 7400 Kaposvár Guba Sándor utca 40. Adószám: Szakági tervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Adószám: Terület ismertetése Tulajdoni viszonyok ismertetése A tervezett napelemes kiserőmű Kaposváron, a Kaposvári Egyetem épületén kerül megvalósításra. A fotovillamos kiserőmű tulajdonosa a Magyar Állam, üzemeltetője a Kaposvári Egyetem. Telepítés címe: 7400 Kaposvár Guba Sándor utca 40. Telepítési hrsz.: Kaposvár, hrsz.: / 20

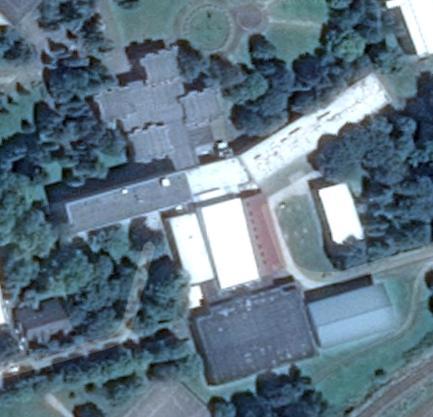

8 3.3 A rendszer általános felépítése A épületére tervezett kiserőműben az energiát, a lapostetős kialakítású tetőszerkezetén, déli tájolásban, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített 539 db, egyenként 260 W (STC) névleges egységteljesítményű napelem-modul termeli. 1. ábra érintett épületének felülnézeti képe A napelemek mechanikai rögzítését, lapostetőre méretezett lesúlyozott tartószerkezet biztosítja. A napelem modulok egymáshoz a gyári kivezetéseken, MC4 csatalakozón keresztül kapcsolódnak egymáshoz. Az így kialakított stringek (füzérek) UV álló, legalább 4 mm 2 keresztmetszetű, 1000 V DC szigetelésű kábeleken kerülnek elvezetésre az inverterekhez. Az inverterek a termelt egyenfeszültségű energiát a hálózattal szinkronban lévő váltakozó feszültséggé alakítják. 8 / 20

9 3.3.1 A csatlakozás villamos jellemzői Közcélú elosztóhálózat csatlakozásának módja: Üzemi feszültség: Érintésvédelem módja: Rendelkezésre álló teljesítmény: Termelő rendszer csatl. teljesítménye: Középfeszültségű 400 [V], 50 [Hz] TN 666,667 [kva] 133 [kva] A tervezett rendszer főbb elemei A Kaposvári Egyetem tárgyi beruházása során létesítendő napelemes kiserőmű főbb rendszerelemei a következők: Lapos tetőre fejlesztett tartószerkezet Napelem modulok Inverter Villamos hálózat Kiselosztók Védelmi rendszer A főbb rendszerelemek műszaki specifikációi Napelemek Gyártó: Amerisolar Típusa: AS-6P Névleges feszültség (STC): 30,7 V Névleges áram: (STC): 8,47 A Üresjárási feszültség (STC): 38,2 V Zárlati áram (STC): 8,90 A Hőmérsékleti koefficiens (U oc ) -0,33 %/ C Hőmérsékleti koefficiens (I sc ) 0,056 %/ C Hőmérsékleti koefficiens (P max ) -0,43 %/ C Telepítendő darabszámok: 539 db 9 / 20

10 Inverterek HUAWEI SUN KTL HUAWEI SUN KTL Gyártó: HUAWEI HUAWEI Típusa: SUN KTL SUN KTL Max. DC bemeneti áram (MPPT): Max. DC bemeneti feszültség: 18 A 18 A 1000 V DC 1000 V DC DC száma: bemenetek 6 6 Névleges teljesítmény (cos =1): AC W Hálózati csatlakozás: 3, NPE, 400/230V, 50/60 Hz 3, NPE, 400/230V, 50/60 Hz Max. kimeneti áram: 3 x 33,5 A 3 x 33,5 A Beépített DC oldali túlfesz. korlátozó típusa Type II Type II THD: <3% <3% Méretek: 520 x 610 x 255 mm 520 x 610 x 255 mm Súly: 48kg 48 kg Telepítendő darabszámok: HUAWEI SUN KTL HUAWEI SUN KTL 1 db 4 db Tartószerkezet a) A Kis Csarnok épületek rögzítéstechnikája Az épületre telepítendő napelem-modulokat a tetők trapézlemezzel burkolt nyeregtetős kivitelének köszönhetően, lemeztetőre méretezett tartószerkezeti rendszerrel kell a meglévő víz- és hőszigetelés védelme mellett a tetőhöz rögzíteni. 10 / 20

11 Javasolt tartószerkezet: a napelem modulok rögzítéséhez a Schletter Standart típusú tartószerkezete. b) A Nagy Csarnok épületek rögzítéstechnikája Az épületre telepítendő napelem-modulokat, lapos tetőre méretezett lesúlyozott tartószerkezeti rendszerrel kell a meglévő víz és hő szigetelés védelme mellett - a tetőhöz rögzíteni. Javasolt tartószerkezet: a napelem modulok hosszanti oldalán történő rögzítésével a Schletter AluGrid 15 típusú alumínium tartószerkezete. Amennyiben a rendszerbe beépítendő napelem-modul a széleinél nem rögzíthető, úgy a hosszanti oldalon történő rögzítés esetén Schletter AluGrid+ 15 típusú tartószerkezet létesítése javasolt! 1. ábra Schletter AluGrid 15 tartószerkezet oldalnézeti metszetrajza Az akadálymentes csapadékvíz elvezetés megvalósítása érdekében a tartószerkezetek elhelyezése előtt gondoskodni kell, az akadálymentes csapadékvíz elvezetés megvalósításáról valamint biztosítani kell, a tetőszigetelés védelmét ezért a tartószerkezeteket a tetősíkjától pár centiméterre ki kell emelni. Erre a célra 20mm vastagságú, 300mm hosszúságú gumiőrlemény lapokat kell alkalmazni, amelyek egymástól 200mm-re kell elhelyezni. 11 / 20

12 Védelmi rendszerek a) Szigetüzem elleni védelem Az Elosztói Szabályzat 6/A. sz. melléklete alapján a hálózati szinkron megszűnése esetén a napelemes kiserőmű le kell válassza magát a hálózatról, szigetüzemben a közcélú villamosenergia hálózattal együttesen nem működhet. Az inverter gyártóival szemben alapvető előírás, hogy csak olyan termékeket hoznak piacra melyek a szigetüzem megelőzésére képesek. A szigetüzem elkerüléséhez az alábbi hálózat minőségi paramétereinek figyelésére van szükség, továbbá az alábbi védelmi beállításokat javasolt beállítani mind az inverteren, mind pedig a főelosztóban elhelyezkedő szigetüzem elleni védelmen: Feszültségcsökkenési védelem 184 V 5 min Feszültségnövekedési védelem 253 V 1 min Frekvenciacsökkenési védelem 49,8 Hz 10 s Frekvencianövekedési védelem 50,2 Hz 10 s Hálózatra kapcsolódás késletetése 300 s Egyenáramú védelem 2 A 5 s Javasolt szigetüzem elleni védelem: ComAp InteliPro b) Visszatáplálás elleni védelem Annak érdekében, hogy a közcélú villamosenergia-hálózatra villamos energia betáplálása megakadályozható legyen a beruházás során létesíteni szükséges egy a telephelyi főelosztó 0,4 kv-os gyűjtősínjére csatlakozó visszatáplálás elleni védelmet. A ComAp InteliPro típusú készülék egyaránt alkalmas szigetüzem-, illetve visszatáplálás elleni védelemi működtetésére. A készüléket az épületi főelosztó elszámolási méréséről mérőjellel kell ellátni. A berendezés egy 4/4-es teljesítménymérésen alapulva következtet az energiaáramlás-irányok megváltozására, irányára. Amennyiben az energiaáramlás iránya közeledik a fordulóponthoz (amikor a Fogyasztóból már Termelő válna és a napelemes rendszer a közcélú villamosenergia-hálózatba táplálna), úgy egy kimeneti relén keresztül a készülék kioldó jelzést ad a megszakítónak meghajtására. A 12 / 20

13 megszakító ekkor lekapcsol. Amennyiben az energiairány megfordul, úgy a ComAp InteliPro engedélyezi a megszakító működését. c) DC oldali lekapcsolás Az 54/2014 (XII.5.) BM rendelet napelemes rendszerek esetén DC (egyenáramú) oldali kézi-, és távműködtetésű leválasztó kapcsoló létesítését írja elő. A Tűzvédelmi Műszaki Irányelv (TvMI) bekezdése alapján a tervezett napelemes rendszer részét képező PV modulok által lefedett terület(ek) legközelebbi pontja és az épület belépési pontja között (kültéri invertertől) mért legkisebb DC kábelnyomvonal teljes hossza nem haladhatja meg a 10 métert! (ellenkező esetben tűvédelmi leválasztó kapcsoló létesítése szükségszerű) Fentiek alapján DC oldali leválasztó kapcsoló alkalmazása a 140,14 kw-os napelemes rendszerénél szükségszerű! DC oldali tűzvédelmi kapcsolókat a napelemek tartószerkezetére kell rögzíteni, az elmenő DC kábelekhez közel. Az MSZ HD szabvány szakasza alapján azonban A PVszerkezeteket az egyenáramú oldalon feszültség alatt állónak kell tekinteni még akkor is, ha a rendszer le van kapcsolva a váltakozó áramú oldalról., ezért a DC oldalon nem lekapcsolható DC vezetékeket az alábbi jelölésekkel kell ellátni: Napelem lekapcsolásakor is feszültség alatt maradó DC vezeték! A fotovillamos rendszer létére az épület főbejáratánál, a tűzeseti lekapcsoló táblánál (ennek hiányában a tűzeseti főkapcsolónál) az alábbi figyelmeztető feliratot, jelzést kell elhelyezni! Figyelem, az épületben napelemes/pv rendszer üzemel! Az aktív vezetők a PV Inverterről való leválasztás után is feszültség alatt maradhatnak! 13 / 20

14 Kiselosztók a) DC oldali kiselosztók Az inverterek beépített II-es ( C ) típusú túlfeszültségkorlátozó berendezésekkel szereltek, valamint az egy bemenetre kötött párhuzamos stringek száma nem haladja meg a 2-t, így DC oldali kiselosztó létesítésére nincs szükség! b) AC oldali kiselosztók Az épületek INV01 - INV05 jelű invertereinek AC oldalán a túlfeszültségvédelmi-, tűzvédelmi, túláram- és zárlatvédelmi okok miatt kiselosztó berendezéseket kell létesíteni! Az invertereket és az AC-E01 jelű kiselosztót kültéren az épületek északi fálán kell rögzíteni. A terepi elosztónak alkalmasnak kell lennie kültéri elhelyezésre! Villamoshálózat a) DC oldali kábelezés Az egyenáramú erőátviteli kábelezést a napelem modulok között közvetlenül a modulok háttámláján található 900 mm hosszú (4 mm 2 keresztmetszetű) patch kábelek összekötésével-, míg az egyes tetőrészeket áthidaló egyenáramú nyomvonalszakaszokat külön UV álló-, legalább 4 mm 2 keresztmetszetű-, lehetőség szerint piros és fekete színű-, 1000 V DC szigetelésű kábelekkel kell megtenni az MC4 csatlakozók megfelelő összekötésével. A ferde tetős épület napelemes rendszerének DC oldali kábeleit UV álló, fekete kábelcsatornán keresztül kell elvezetni az AC-E01 jelű terepi elosztó szekrényig a tűzvédelmi leválasztó kapcsolón keresztül. A kábelcsatornát bilincseléssel kell rögzíteni. (gégecső, vagy merevfalú PVC cső alkalmazásával) 14 / 20

15 A lapostetős épület esetében a DC kábeleket, tűzvédelmi leválasztó kapcsolón keresztül, egyaránt horganyzott-, UV álló- kábeltálcán, lehetőség szerint külön védőcsőben (gégecsőben, vagy merevfalú PVC csőben) kell vezetni az inverterek bemeneti pontjáig. A kábeltálcák lefektetése előtt gondoskodni kell az esővíz akadálymentes lefolyásáról, ezért a kábeltálcákat a tetősíkjától pár centiméterre ki kell emelni (pl. gumiörlemény lapokkal, járdaszegélykövekkel). b) AC oldali kábelezés A épület INV-01, és INV-05 jelű inverterei és az AC-E01 jelű kiselosztó között, az inverter lehetséges maximális áramát-, valamint az áthidalandó távolságot is figyelembevevő, NYY-J 5x16 mm 2 -es erőátviteli kábel létesítése A váltakozó áramú erőátviteli kábelezés kialakításánál (az épületi főelosztó és az inverterek, AC gyűjtőszekrény között) törekedni kell leszálló ágak, az álmennyezetek, padlócsatornák, és a kábelárkok használatára! c) AC oldali csatlakozás az épület elosztó berendezésekhez Az AC-E01 jelű kiselosztó és az épület főelosztója között NAYY-J 5x240 mm 2 -es (PE vezetőnek pedig HO7V-K 1x16 mm 2 ) kábelt kell lefektetni. A napelemes rendszer távműködtetésű leválasztásához az épületi főelosztójában a szigetüzem (és visszatáplálás) elleni védelem működtetésére motoros meghajtású megszakító kiépítése szükséges. A megszakító kioldásához a szigetüzem (visszatáplálás elleni) elleni védelem és a motoros meghajtás között vezérlő kábel létesítése szükséges Hibavédelem (érintésvédelem) DC oldali hibavédelem (érintésvédelem) A DC oldali hibavédelem kettős szigetelés. Az egyenáramú csatlakozások MC4 típusú csatlakozóelemekkel történnek. DC oldali kézi leválasztást az inverterekbe épített leválasztó kapcsoló biztosítja! 15 / 20

16 AC oldali hibavédelem (érintésvédelem) Az AC oldali rendszer hibavédelme: TN-C-S. A napelemes rendszer AC oldali hibavédelme illeszkedik az épület meglévő érintésvédelmi rendszeréhez! A napelemes rendszer elkészültével az érintésvédelem működőképességéről érintésvédelmi jegyzőkönyvet kell készíttetni! Elszámolási mérés Az épület jelenlegi elszámolási mérési rendszerét a napelemes kiserőmű létesítése nem befolyásolja, ugyanis a PV rendszer által megtermelt villamos energia nem kerül betáplálásra a közcélú villamosenergia hálózatba. 16 / 20

17 4 HFKV jelszint A tervezett napelemes kiserőmű létesítése a jelenlegi HFKV jelszinteket nem befolyásolja! 5 Meddőviszonyok A tervezett napelemes kiserőmű létesítése a jelenlegi meddőviszonyokat nem befolyásolja / nem változtatja meg. 6 Üzemeltetési feltételek A napelemes rendszer teljesen automatikus működésű, külső kézi személyzet beavatkozását nem igényli. Üzemideje erős fény, ill. a napsütéssel esik egybe, ami átlagosan napi 6-12 óra üzemidőt jelent. Az inverter a hálózatra automatikusan kapcsolódik, amikor a napelemek termelnek és leválik, amikor a fényenergia elégtelen mértékűvé válik. A villamos termelő berendezés várhatóan az MSZ EN szabványban megengedett mértéken túl nem növeli meg a hálózat felharmonikus tartalmát. A próbaüzem során ellenőrző méréseket kell végezni. Az üzembe helyezést követően az áramszolgáltató jogosult mérésekkel ellenőrizni a hálózati visszahatások mértékét. A kiserőmű cos φ = 0,96-0,99 teljesítménytényezővel fog üzemelni, ezért meddőkompenzáció nem szükséges. A VTB bekapcsolási sorrendje: először az egyenáramú oldal van bekapcsolva, annak üzemkészsége esetén az inverterek váltóáramú oldala kapcsolódik be. Az egyenáramú oldal üzemszerűen állandóan bekapcsolt. A VTB olyan védelemmel van ellátva, amely hálózati feszültség kimaradás, illetve zárlati rátáplálás esetén 100 msec alatt automatikusan leválasztja a hálózatról. A berendezés csak a feszültség tartós visszatérése esetén kapcsol vissza. A VTB csak párhuzamos üzemben üzemel, szigetüzem nem lehetséges. 17 / 20

18 7 Vonatkozó előírások A tervezés és beruházás során figyelembe vett illetve figyelembe veendő főbb előírások: MSZ :2002 Épületek villamos berendezéseinek létesítése, Leválasztás és kapcsolás MSZ :2002 Épületek villamos berendezéseinek létesítése, Leválasztó kapcsolás és üzemi kapcsolás eszközei MSZ HD :2009 Kisfeszültségű villamos berendezések. Alapelvek, MSZ HD :2007 MSZ HD :2011 általános jellemzők elemzése, fogalom-meghatározások Kisfeszültségű villamos berendezések. Áramütés elleni védelem Kisfeszültségű villamos berendezések. Hőhatások elleni védelem MSZ HD :2010 MSZ HD :2010 Kisfeszültségű villamos berendezések. Túláramvédelem Kisfeszültségű villamos berendezések. Légköri vagy kapcsolási túlfeszültségek elleni védelem MSZ HD :2011 Kisfeszültségű villamos berendezések. Feszültségzavarok és elektromágneses zavarok elleni védelem MSZ HD :2010 Kisfeszültségű villamos berendezések. Általános előírások. MSZ HD :2009 Kisfeszültségű villamos berendezések. Villamos szerkezetek kiválasztása és szerelése. Leválasztás, kapcsolás és vezérlés. MSZ HD :2012 Kisfeszültségű villamos berendezések. Villamos szerkezetek kiválasztása és szerelése. Földelő berendezések és védővezetők MSZ HD :2010 Kisfeszültségű villamos berendezések. Villamos MSZ HD :2007 szerkezetek kiválasztása és szerelése. Biztonsági berendezések Kisfeszültségű villamos berendezések. Ellenőrzés MSZ HD :2006 Épületek villamos berendezéseinek létesítése. Napelemes (PV) energiaellátó rendszerek MSZ 13207:2000 0,6/1 kv-tól 20,8/36 kv-ig terjedő 18 / 20

19 MSZ EN 61439:2012 MSZ 1585:2012 MSZ 447:2009 MSZ EN 61140:2003 MSZ 274/1-4 névleges feszültségű erősáramú kábelek és jelzőkábelek kiválasztása, fektetése és terhelhetősége Kisfeszültségű kapcsoló- és vezérlőberendezések Villamos berendezések üzemeltetése Csatlakozás kisfeszültségű, közcélú elosztóhálózatra Áramütés elleni védelem. A villamos berendezésekre és a villamos szerkezetekre vonatkozó közös szempontok Villámvédelem (nem norma szerint) 54/2014. (XII.5.) BM rendelet az Országos Tűzvédelmi Szabályzatról TvMI 7.2: Villamos berendezések, villámvédelem és évi XCIII. törvény a munkavédelemről 3/2002. (II. 8.) SzCsM-EüM együttes rendelet 4/2002. (II. 20.) SzCsM-EüM együttes rendelet 10/2016. (IV. 5.) NGM rendelet elektrosztatikus feltöltődés elleni védelem a munkahelyek munkavédelmi követelményeinek minimális szintjéről az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről. 19 / 20

20 8.1 Tervrajzok 8 Mellékletek - 01/ T-G1656_15-03/2016 épület Elrendezési rajz - 02/ T-G1656_15-03/2016 épület Összefüggési rajz - 03/ T-G1656_15-03/2016 épület AC egyvonalas rajz 8.2 Egyéb dokumentumok 1. sz. melléklet: EON Dél-Dunántúli Áramszolgáltató levél azonosító számú tájékoztató levele az erőmű hálózati csatlakozására vonatkozóan 2. sz. melléklet: Statikai tervfejezet 3. sz. melléklet: Árazatlan költségvetés Budapest, január 27. Bartos Ferenc villamos hálózat tervező EN-VI, V / 20

21 Jelmagyarázat Tervezett Tervezett DC oldali modul összekötés Meglévő AC kábel Tervezett AC kábel INV x DC x ACE x Tervezett x. sorszámú inverter Tervezett x. sorszámú DC tűzvédelmi leválasztó Tervezett x. sorszámú erősáramű (AC) terepi szekrény Tervezett dél irányú, 15 fokos dőlésszögű, fektetett napelem Meglévő kisfeszültségű földkábel a trafó felé Főelosztó Meglévő kisfeszültségű földkábel az épületek között Tartószerkezet: 15 fokos tartószerkezet PV panel típusa: AmerisolarAS-6P Guba Sándor utca Épület főelosztó AC-E01 INV01 INV02 INV03 INV04 DC01 DC02 DC03 DC04 4x16mm NYCWY,57m INV05 Guba Sándor utca PV panel mennyisége: 540 db Inverter típusa: HUAWEI SUN KTL, Huawei SUN KTL Inverter mennyisége: 5 db Első kiadás Kiadás Dátum Megjegyzés DC05 Megbízó: Kaposvári Egyetem Székhely: H-7400 Kaposvár, Guba Sándor utca kancellar@ke.hu 84db 15 fokos tartószerkezet, Déli tájolással. Inverterek kívül, az északi falra. Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia ellátásának céljából" 15 fokos tartószerkezet, Déli tájolással. Inverterek kívül, az északi falra. 455db INV01:MPP1=1x2x22,MPP2=1x2x22, MPP3=1x22 (28KTL) INV02:MPP1=1x2x22,MPP2=1x2x22, MPP3=1x22 (28KTL) INV03:MPP1=1x2x23,MPP2=1x2x23,MPP3=1x23 (28KTL) INV04:MPP1=1x2x20,MPP2=1x2x20, MPP3=1x19 (23KTL) INV05:MPP1=1x2x21,MPP2=1x2x21, MPP3=1x21 (28KTL) Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_15/2016 Fájlnév: Rajzszám: /T-G /2016 Részlet: Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

22 S1-22 S1-21 S1-02 S1-01 S1-19 S1-02 S1-20 S1-01 S2-20 S2-19 S2-02 S2-01 S1-20 S1-19 S1-02 S S2-20 S2-19 S S2-01 S1-19 S1-18 S1-02 S INV-04 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm2 S2-22 S2-21 S2-02 S2-01 S1-22 S1-21 S1-02 S S2-22 S2-21 S S2-01 S1-21 S1-20 S1-02 S1-01 H07V-K 16 mm2 z/s INV-05 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm2 H07V-K 16 mm2 z/s 5. S1-21 S1-02 S1-22 S S1-22 S1-02 S1-23 S1-01 S2-23 S2-22 S2-02 S2-01 S1-23 S1-22 S1-02 S S2-23 S2-22 S S2-01 S1-23 S1-22 S1-02 S INV-03 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm2 S2-22 S2-21 S2-02 S2-01 S1-22 S1-21 S1-02 S S2-22 S2-21 S S2-01 S1-22 S1-21 S1-02 S1-01 S2-22 S2-21 S2-02 S INV-02 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm Első kiadás Kiadás Dátum Megjegyzés Megbízó: Kaposvári Egyetem Székhely: H-7400 Kaposvár, Guba Sándor utca kancellar@ke.hu H07V-K 16 mm2 z/s S2-23 S2-22 S2-02 H07V-K 16 mm2 z/s S2-01 S1-21 S1-02 S1-22 S1-01 Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu S2-22 S2-21 S2-02 S2-01 S1-22 S1-21 S1-02 S S2-22 S2-21 S S2-01 S1-22 S1-21 S1-02 S INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm2 Projekt megnevezés: Tervfázis: Szakág: "Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia ellátásának céljából" Tender terv Elektromos Munkaszám: T-G1656_15/2016 Fájlnév: S2-22 S2-21 S2-02 S2-01 H07V-K 16 mm2 z/s ~AC-E01 terepi elosztó A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 02 /T-G /2016 C50 3P C50 3P C50 3P C40 3P C50 3P L1 L2 L3 250A 4P Részlet: Összefüggési rajz ok Méretarány: INV-01 INV-02 INV-03 INV-04 INV-05 EPH NAYY-J 4x240 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

23 AC-E01 elosztó szekrény L1,L2,L3 230V, 50Hz, 10kA Első kiadás N PE -F1 250A 4p H07V-K1, 1x16mm2 -SPD 335/35 ka B+C (I/II) -F01 C50 3p 10kA -F02 C50 3p 10kA -F03 C50 3p 10kA -F04 C40 3p 10kA -F05 C50 3p 10kA Kiadás Dátum Megjegyzés Megbízó: Főtervező: Kaposvári Egyetem Székhely: H-7400 Kaposvár, Guba Sándor utca kancellar@ke.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: tömszelence "Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia ellátásának céljából" NAYY-J 4x240mm2 Főelosztó H07V-K1, 1x16mm2 z-s vezető EPH csom. H07V, 1x16mm2 PV-INV-01 H07V, 1x16mm2 PV-INV-02 PV-INV-03 H07V, 1x16mm2 H07V, 1x16mm2 PV-INV-04 PV-INV-05 H07V, 1x16mm2 5x16mm2 NYY-J INV-01 5x16mm2 NYY-J INV-02 5x16mm2 NYY-J INV-03 5x16mm2 NYY-J INV-04 5x16mm2 NYY-J INV-05 Tervfázis: Szakág: A tervezés tárgya: Részlet: Tender terv Munkaszám: Fájlnév: Rajzszám: Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Elektromos Villamos hálózati csatlakozás. AC kiselosztó egyvonalasrajz ok T-G1656_15/2016 Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja. 03 /T-G /2016 Ruzsinszki Ákos

24

25

26

27

28

29

30 H-1117 BUDAPEST, Nádorliget u. 7/D TEL.: (361) ; FAX: (361) ADÓSZÁM: BANK: TARTÓSZERKEZETI TERVFEJEZET A G1656_15 PROJEKTSZÁMÚ (TERVSZÁM: T-G1656_15/2016), A FOTOVOLTAIKUS RENDSZER KIALAKÍTÁSA A KAPOSVÁRI EGYETEM VILLAMOSENERGIA ELLÁTÁSÁNAK CÉLJÁBÓL MEGNEVEZÉSŰ PROJEKTHEZ Tartalomjegyzék: 1. Előzmények, a vizsgálat célja 2. Meglévő állapot a. Campus (Kaposvár, Dr. Guba Sándor u. 40.) 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok 4. Fényképdokumentáció A dokumentációt összeállította: Kaknics Tamás statikustervező Matzon Gábor statikustervező építésügyi műszaki és igazságügyi szakértő T T SZÉS1, SZÉS2, SZÉS9, SZÉS10, ig. szakértői eng. sz.: 4639 Budapest, január

31 Előzmények, a vizsgálat célja: A Green Team Mérnöki Kft. megbízást kapott a Kaposvári Egyetem két épületén napelemek telepítésére. A berendezések elhelyezése szükségessé tette a meglévő épületek tartószerkezeti állapotrögzítő szakvéleményezését és a munkálatokat megelőző, tartószerkezeti műszaki leírás elkészítését. A nyilatkozat kiadásához az épületeken januárban helyszíni bejárást tartottunk. Az üzemeltetőktől kapott adatok, illetve a helyszíneken történt tüzetes szemrevételezés eredményeként meghatároztuk a telepítéssel összefüggő épületrészek tartószerkezeti rendszereit és rögzítettük azok állapotát A helyszíni bejárásról készített fényképfelvételek kivonatát a dokumentációhoz csatoljuk. Ez a fejezet a campus ún. 4x100-as épülettömbjével foglalkozik. 2. A meglévő állapot: a. Campus (Kaposvár, Dr. Guba Sándor u. 40.): Az épülettömb több funkciójú épületet foglal magába, különböző födémtípusokkal: Y-89-es tetőpanel, 11,70 m-es fesztávon; Y-42-es, 6 m-es fesztávon; UF-MV/N födémpalló, 8,90 m-es fesztávon; ill. a tornacsarnok, amelyet 3 m-enkénti kiosztással acél rácsos tartó fed le, acél trapézlemez fedéssel (a fesztáv: kb. 30 m). (Ez utóbbira tervek nem állnak rendelkezésre.) Tartószerkezeti károsodások nem láthatók az épületeken. 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok: A napelemek telepítése előtt a csapadékvíz-szigetelő rendszereket (bitumenes lemez, Taurus gumilemez, acél trapézlemez) tüzetesen át kell vizsgálni és a meghibásodásokat, sőt az esetleges kezdődő, de még problémát nem okozó elváltozásokat is orvosolni kell. A napelemes rendszer sorai egymással összeépítve kerülnek elhelyezésre. A szélterhekkel szembeni elcsúszási biztonságot, illetve a szélszívás elleni védelmet a rögzítő szerkezet leterhelésével biztosítjuk, kivéve a trapézlemezzel fedett épületeknél, ahol mechanikai rögzítés szükséges. A leterhelések az Alugrid rendszernél a legkisebbek. A leterhelés eloszlását az MSZ EN szerint, a terhelések zónánkénti lekövetésével minimalizáljuk. A számítások áttekintését követően megállapítottuk, hogy a zónánként optimalizált leterhelés a legnagyobb igénybevételek helyén, vagyis a szélső egységeknél legfeljebb 0,29 kn/m 2 -es tehertöbbletet jelent. Figyelemmel a födémszerkezetek jelentős többletteherbíró képességére, a berendezések nagy biztonsággal telepíthetők, a mindössze mintegy 3%-ot jelentő igénybevételnövekedést a födémszerkezeteket károsodás nélkül el fogják viselni. A leterhelő elemeket a vízszigetelésre csak közvetítő réteg közbeiktatásával lehet elhelyezni.

32 - 3 - A javasolt leterhelések (40 cm x 40 cm x 5 cm-es beton járólapokkal): A lapostető szélénél lévő első napelemsorban: a sor két szélén, a sor 1/4-1/4-ében a leterhelés mértéke: 1,0 kn/m 2 ; a sor megmaradó középső részén: 0,6 kn/m 2. Az utolsó sorban a leterhelés egységesen 0,6 kn/m 2. A közbenső sorokban: a sorok két szélén, a sorok 1/4-1/4-ében: 0,6 kn/m 2, a megmaradó középső részeken: 0,2 kn/m 2. A napelemek hátsó, kiemelt részét be kell lemezelni! Budapest, január Kaknics Tamás statikustervező Matzon Gábor statikustervező

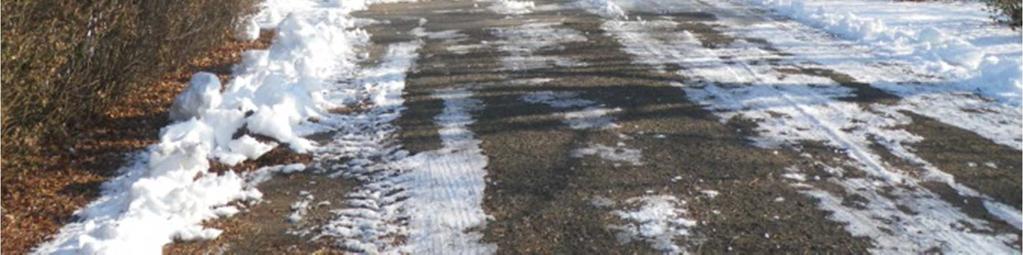

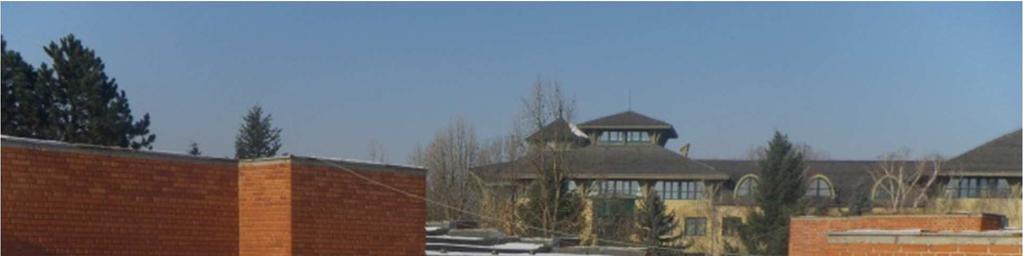

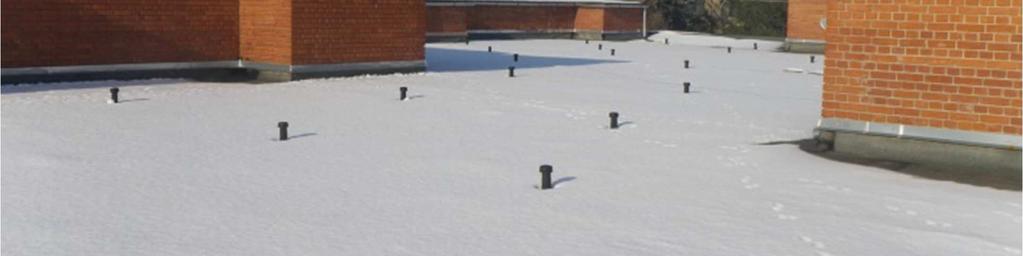

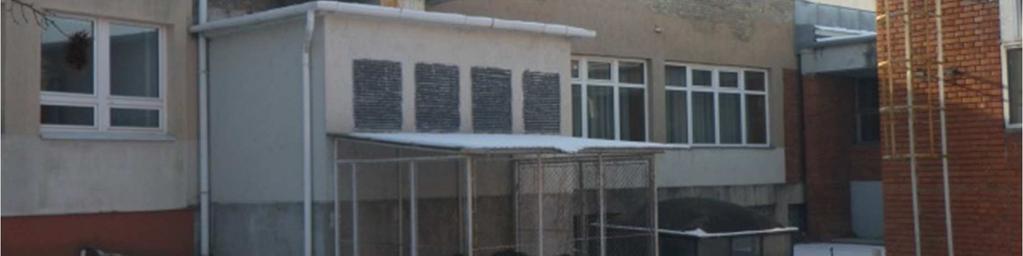

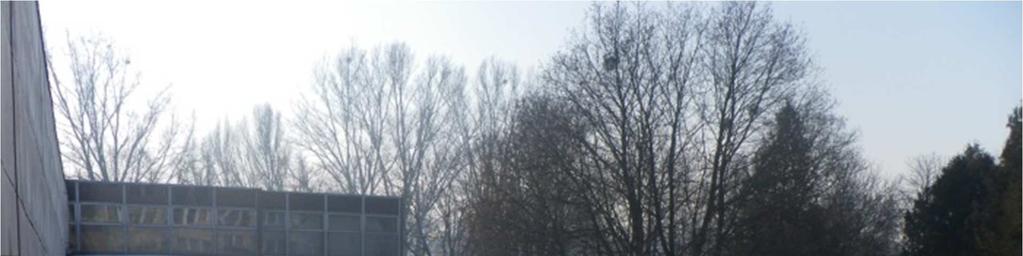

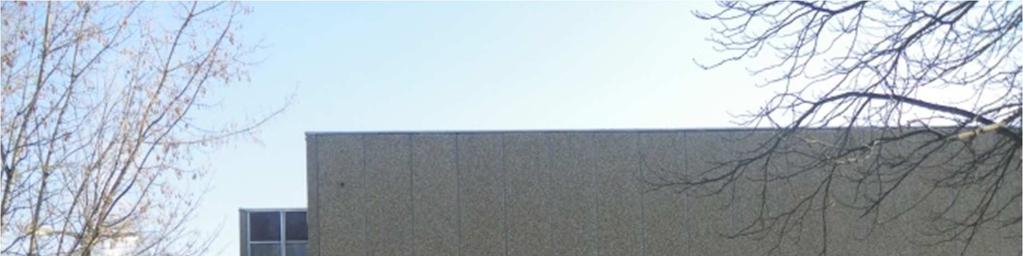

33 -44. Fényképdokumentáció: Az épülettömb távoli képe, 1. Az épülettömb távoli képe, 2. A tetőfelület képe, 1.

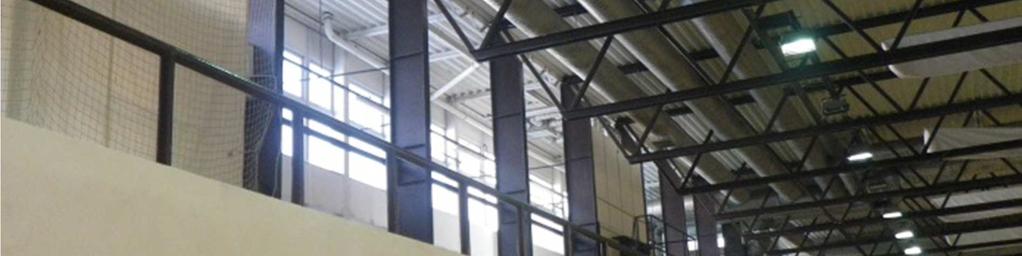

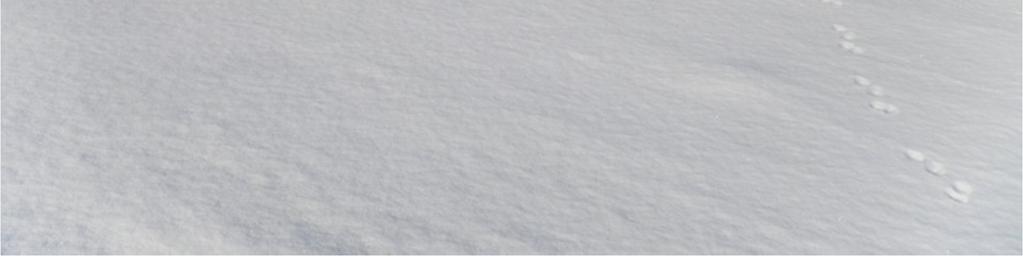

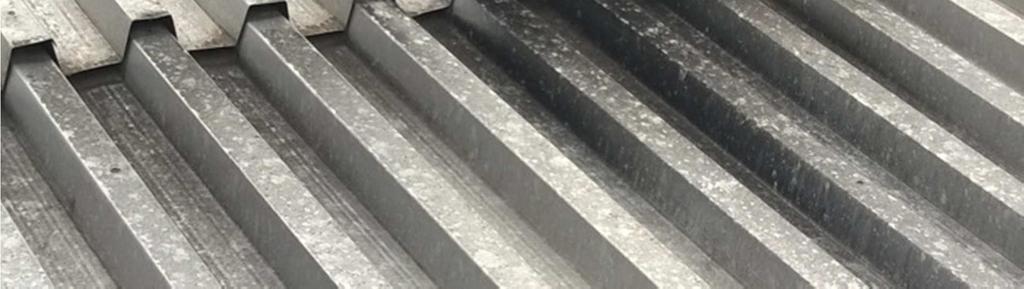

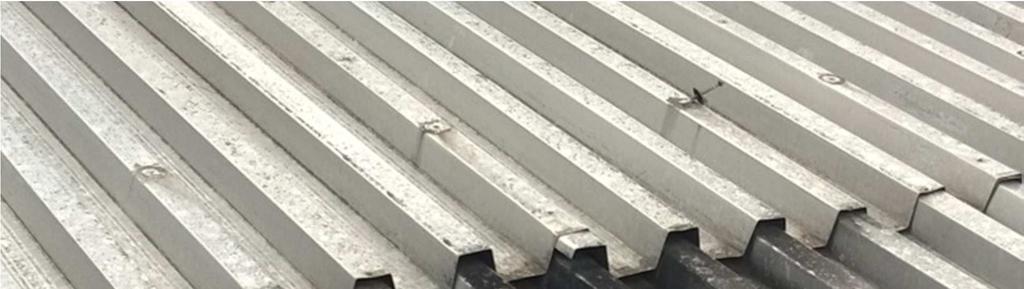

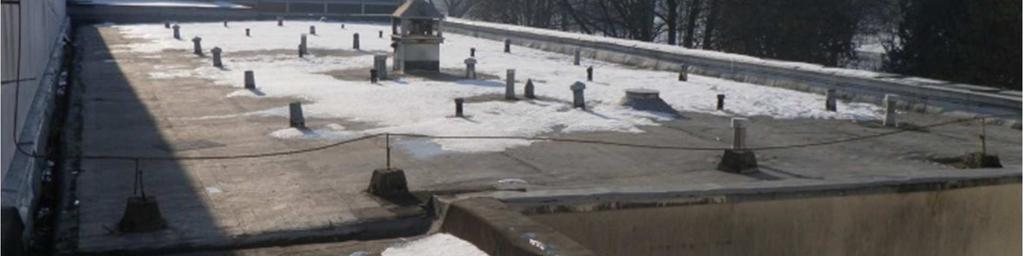

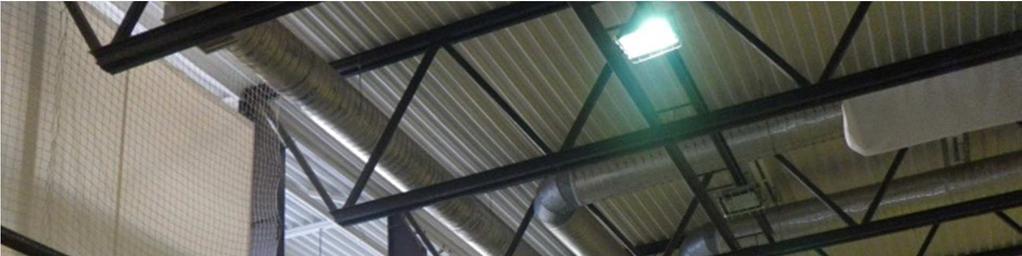

34 - 5 - A tetőfelület képe, 2. A rácsos tartó Javítandó csomópontok
