Tender tervdokumentáció
|
|
- Margit Orsósné
- 7 évvel ezelőtt
- Látták:
Átírás
1 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció Megbízó: Név: Állatorvostudományi Egyetem Székhely:1078 Budapest, István utca 2. kancellar@univet.hu Tervező: Green Team Mérnöki Kft. H-3773 Sajókápolna, Szabadság tér info@greentm.hu Tervszám: T-G1656_14/2016 Kiadás: Második Dátum: február 09. Bartos Ferenc villamos hálózat tervező EN-VI, V
2 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció 1 Tartalomjegyzék 1 Tartalomjegyzék Beruházás adatai Az erőmű létesítésének célja A beruházás alapadatai Hatásfok követelmények (minimális) Berendezésekre vonatkozó követelmények: A napelemes rendszer hálózati csatlakoztatása Rendszerleírás Általános beruházói, tervezői adatok Terület ismertetése Tulajdoni viszonyok ismertetése A rendszer általános felépítése Telepítési segédlet: A csatlakozás villamos jellemzői A tervezett rendszer főbb elemei A főbb rendszerelemek műszaki specifikációi Hibavédelem (érintésvédelem) Elszámolási mérés HFKV jelszint Meddőviszonyok Üzemeltetési feltételek Vonatkozó előírások Mellékletek Tervrajzok Egyéb dokumentumok / 20
3 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció 2.1 Az erőmű létesítésének célja 2 Beruházás adatai Az Állatorvostudományi Egyetem mint beruházó - a KEHOP kódszámú-, Fotovoltaikus rendszerek kialakítása központi költségvetési szervek részére megnevezésű pályázat keretein belül napelemes rendszer megvalósítása mellett döntött. A beruházó célja villamosenergia-fogyasztásának csökkentése helyben előállított megújuló energiaforrással. 2.2 A beruházás alapadatai Az Állatorvostudományi Egyetem tervezett napelemes rendszerének össz. DC oldali névleges villamos teljesítménye 179,85 kw, az inverterek névleges csatlakozási teljesítménye 171 kva. A fotovillamos rendszer az Egyetem belső 0,4 kv-os hálózatára táplálja fel a megtermelt energiát. A napelemes rendszer öt dél keleti tájolású részrendszerből áll össze: a G épület 103,95 kw-os, a H. épület 18,975 kw-os, a J. épület 18,975 kw-os, a L. épület 18,975 kw-os és az N. épület 18,975 kw-os alrendszereiből. A beavatkozással érintett épületen megvalósítandó rendszer alapadatai: Épület Tájolás Napelemek típusa Napelemek db száma DC teljesítmény [kw] G épület dél - keleti Canadian Solar CS6K ,95 H épület dél - keleti Canadian Solar CS6K ,975 J épület dél - keleti Canadian Solar CS6K ,975 L épület dél - keleti Canadian Solar CS6K ,975 N épület dél - keleti Canadian Solar CS6K ,975 Összesen: ,85 3 / 20
4 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció Az alrendszerekhez kiválasztott inverterek: Épület Tájolás Inverterek típusa Inverterek db száma Csatlakozási teljesítmény [kva] Huawei SUN KTL 2 G épület dél - keleti Huawei SUN KTL Huawei SUN KTL 1 H épület dél - keleti Huawei SUN KTL 1 17 J épület dél - keleti Huawei SUN KTL 1 17 L épület dél - keleti Huawei SUN KTL 1 17 N épület dél - keleti Huawei SUN KTL 1 17 Összesen: A tervben szereplő típusok műszaki színvonalat határoznak meg, az egyes eszközök műszakilag egyenértékű termékekkel kiváltható!! Az egyenértékűség szempontjából a KEHOP Fotovoltaikus rendszerek kialakítása központi költségvetési szervek részére c. Felhívás Segédletei közt közzétett Az energetikai Szakértő Tanúsító és a támogatást igénylő közös nyilatkozata c. nyilatkozatban előírt alábbi feltételeknek kell teljesülnie: A beépíteni kívánt napelemes rendszer megfelel az alábbi követelményeknek: Hatásfok követelmények (minimális) kristályos napelem: 14%; vékonyrétegű napelem: 7% Berendezésekre vonatkozó követelmények: A napelem megfelel az MSZ EN szabványsorozat előírásainak, továbbá Az MSZ EN szabvány előírásainak kristályos napelem esetén; Az MSZ EN szabvány előírásainak vékonyrétegű napelem esetén; 4 / 20
5 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció A fotovillamos rendszerhez telepített invertereknek az alábbi szabványelőírásoknak meg kell felelniük: MSZ EN 50530:2010 Hálózatra kapcsolt fotovillamos átalakítók összhatásfoka MSZ EN 50530:2010/A1:2013 Hálózatra kapcsolt fotovillamos átalakítók összhatásfoka MSZ EN 50524:2009 Fotovillamos inverterek adatlapja és adattáblája Rendelkezik telepítési, üzemeltetési és karbantartási útmutatóval. A 0,8 kw-nál nagyobb névleges teljesítményű inverter rendelkezzen olyan frekvenciafüggő teljesítményszabályozó képességgel, ami a névlegesnél magasabb frekvenciatartományban a termelt hatásos teljesítményt csökkenti. A frekvenciafüggő teljesítményszabályozásnak úgy kell működnie, hogy a beállítási értékek a következőek legyenek: Indulási frekvencia: 50,2 Hz Beavatkozás mértéke: 40%-os meredekséggel csökken. 2.3 A napelemes rendszer hálózati csatlakoztatása Az Egyetem villamosenergia-ellátását az ELMŰ Hálózati Kft. tulajdonú VÁROSLIGET/DEMBINSZKY nevű 10 kv-os vonal és az arról élő 24777/10 számú transzformátor állomás biztosítják. A napelemes rendszer betáplálása az Egyetem belső 0,4 kv-os (kisfeszültségű) hálózatára történik. A fotovillamos kiserőmű által megtermelt villamosenergia mennyisége az előzetes számítások alapján semmilyen időszakban sem haladja meg az intézmény által elfogyasztott villamosenergia mennyiségét, azonban a közcélú villamosenergia-hálózatra történő kitáplálásának megakadályozására az elosztói üzletszabályzatban, valamint az elosztói engedélyes tárgyi beruházására vonatkozó tájékoztató levelében megfogalmazott műszaki követelményeknek megfelelően egy visszatáplálást megakadályozó védelmi berendezést (visz-watt védelmi (és szigetüzem-elleni) védelmet) kell létesíteni. A védelmi berendezés működtetéséhez az épületet megtápláló transzformátor kisfeszültségű gyűjtősínjére a visszatáplálást megakadályozó védelmi berendezés mérését és jelkioldót kell telepíteni. 5 / 20
6 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció 3 Rendszerleírás 3.1 Általános beruházói, tervezői adatok Beruházó és üzemeltető: Állatorvostudományi Egyetem Székhely: 1078 Budapest, István utca 2. Adószám: kancellar@univet.hu Szakági tervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Adószám: info@greentm.hu 3.2 Terület ismertetése Tulajdoni viszonyok ismertetése A tervezett napelemes kiserőmű Budapesten, az Állatorvostudományi Egyetem épületein kerül megvalósításra. A fotovillamos kiserőmű tulajdonosa a Magyar Állam, üzemeltetője a Szent István Egyetem Gödöllő. Telepítés címe: 1078 Budapest, István utca 2. Telepítési hrsz.: Budapest, hrsz.: / 20
7 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció 3.3 A rendszer általános felépítése Az Állatorvostudományi Egyetem épületeire tervezett kiserőműben energiát, a G épület lapostetős kialakítású tetőszerkezetén, dél - keleti tájolásban, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített 378 db, azaz 103,95kW, a H épület lapostetős kialakítású tetőszerkezetén, dél - keleti tájolásban, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített 69 db, azaz 18,975 kw, a J épület lapostetős kialakítású tetőszerkezetén, dél - keleti tájolásban, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített 69 db, azaz 18,975 kw, az L épület lapostetős kialakítású tetőszerkezetén, dél - keleti tájolásban, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített 69 db, azaz 18,975 kw, az N épület lapostetős kialakítású tetőszerkezetén, dél - keleti tájolásban, 15 -os dőlésszögű tartószerkezeti rendszerre rögzített 69 db, azaz 18,975 kw, egyenként 275 W (STC) névleges egységteljesítményű napelem-modul termeli. 1. ábra Sportcsarnok érintett épületének felülnézeti képe A napelemek mechanikai rögzítését, lapostetőre méretezett lesúlyozott tartószerkezet biztosítja. 7 / 20
8 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció A napelem modulok egymáshoz a gyári kivezetéseken, MC4 csatalakozón keresztül kapcsolódnak egymáshoz. Az így kialakított stringek (füzérek) UV álló, legalább 4 mm 2 keresztmetszetű, 1000 V DC szigetelésű kábeleken kerülnek elvezetésre az inverterekhez. Az inverterek a termelt egyenfeszültségű energiát a hálózattal szinkronban lévő váltakozó feszültséggé alakítják Telepítési segédlet: A G épület tetején található kék kiszellőző kürtő elbontandó, mivel az épületen belüli rész már megszűnt. Az L épületen található mikrohullámú átjátszó illetve a hozzá tartozó horgonyzási szerkezet és súlyozás elbontandó. A laborok kiszellőzéséért felelős kompresszorok tetőszerkezete átalakítható és elbontandó a nem használt elemek fölött, ezzel is csökkentve az árnyékolás hatását. Az N épület felépítményhez erősített parabolák szintén elbontandók. A J épületben található laborok kiszellőzéséért felelős kompresszorok tetőszerkezete átalakítható és elbontandó a nem használt elemek fölött, ezzel is csökkentve az árnyékolás hatását. A tetőn található 3 lábú műholdas kapcsolatot létesítő eszköz áthelyezendő a felépítmény és attika közé, az árnyékoló hatás csökkentése végett A csatlakozás villamos jellemzői Közcélú elosztóhálózat csatlakozásának módja: Üzemi feszültség: Érintésvédelem módja: Rendelkezésre álló teljesítmény: Termelő rendszer csatl. teljesítménye: Épületi főelosztó 400 [V], 50 [Hz] TN 500 [kva] 171 [kva] 8 / 20
9 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció A tervezett rendszer főbb elemei Az Állatorvostudományi Egyetem tárgyi beruházása során létesítendő napelemes kiserőmű főbb rendszerelemei a következők: Lapos tetőre fejlesztett tartószerkezet Napelem modulok Inverter Villamos hálózat Kiselosztók Védelmi rendszer A főbb rendszerelemek műszaki specifikációi Napelemek Gyártó: Canadian Solar Típusa: CS6K-275 Névleges feszültség (STC): 31,3V Névleges áram: (STC): 8,8 A Üresjárási feszültség (STC): 38,3 V Zárlati áram (STC): 9,31 A Hőmérsékleti koefficiens (U oc ) -0,33 %/ C Hőmérsékleti koefficiens (I sc ) 0,053 %/ C Hőmérsékleti koefficiens (P max ) -0,41 %/ C Telepítendő darabszámok: G épület H épület J épület L épület N épület 378 db 69 db 69 db 69 db 69 db 9 / 20
10 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció Inverterek HUAWEI SUN KTL HUAWEI SUN KTL HUAWEI SUN KTL Gyártó: HUAWEI HUAWEI HUAWEI Típusa: SUN KTL SUN KTL SUN KTL Max. DC bemeneti áram (MPPT): Max. DC bemeneti feszültség: 18 A 18 A 18 A 1000 V DC 1000 V DC 1000 V DC DC száma: bemenetek Névleges teljesítmény (cos =1): AC W Hálózati csatlakozás: 3, NPE, 400/230V, 3, NPE, 400/230V, 3, NPE, 400/230V, 50/60 Hz 50/60 Hz 50/60 Hz Max. kimeneti áram: 3 x 27,2 A 3 x 32 A 3 x 48 A Beépített DC oldali túlfesz. korlátozó típusa Type II Type II Type II THD: <3% <3% <3% Méretek: 520 x 610 x 255 mm 520 x 610 x 255 mm 550 x 770 x 270 mm Súly: 48kg 48kg 49 kg Telepítendő darabszámok: HUAWEI SUN KTL HUAWEI SUN KTL HUAWEI SUN KTL 5 db 1 db 2 db 10 / 20
11 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció Tartószerkezet a) Az épületek rögzítéstechnikája Az épületekre telepítendő napelem-modulokat, lapos tetőre méretezett lesúlyozott tartószerkezeti rendszerrel kell a meglévő víz és hő szigetelés védelme mellett - a tetőhöz rögzíteni. Javasolt tartószerkezet: a napelem modulok hosszanti oldalán történő rögzítésével a Schletter AluGrid 15 típusú alumínium tartószerkezete. Amennyiben a rendszerbe beépítendő napelem-modul a széleinél nem rögzíthető, úgy a hosszanti oldalon történő rögzítés esetén Schletter AluGrid+ 15 típusú tartószerkezet létesítése javasolt! 2. ábra Schletter AluGrid 15 tartószerkezet oldalnézeti metszetrajza A tartószerkezetek elhelyezése előtt gondoskodni kell, az akadálymentes csapadékvíz elvezetés megvalósításáról valamint biztosítani kell, a tetőszigetelés védelmét ezért a tartószerkezeteket a tetősíkjától pár centiméterre ki kell emelni. Erre a célra 20mm vastagságú, 300mm hosszúságú gumiőrlemény lapokat kell elhelyezni, egymástól 200mm-re távolságra. 11 / 20
12 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció Védelmi rendszerek a) Szigetüzem elleni védelem Az Elosztói Szabályzat 6/A. sz. melléklete alapján a hálózati szinkron megszűnése esetén a napelemes kiserőmű le kell válassza magát a hálózatról, szigetüzemben a közcélú villamosenergia hálózattal együttesen nem működhet. Az inverter gyártóival szemben alapvető előírás, hogy csak olyan termékeket hoznak piacra melyek a szigetüzem megelőzésére képesek. A szigetüzem elkerüléséhez az alábbi hálózat minőségi paramétereinek figyelésére van szükség, továbbá az alábbi védelmi beállításokat javasolt beállítani mind az inverteren, mind pedig a főelosztóban elhelyezkedő szigetüzem elleni védelmen: Feszültségcsökkenési védelem 184 V 5 min Feszültségnövekedési védelem 253 V 1 min Frekvenciacsökkenési védelem 47,5 Hz 10 s Frekvencianövekedési védelem 51,5 Hz 10 s Hálózatra kapcsolódás késletetése 300 s Egyenáramú védelem 2 A 5 s Javasolt szigetüzem elleni védelem: ComAp InteliPro b) Visszatáplálás elleni védelem Annak érdekében, hogy a közcélú villamosenergia-hálózatra villamos energia betáplálása megakadályozható legyen a beruházás során létesíteni szükséges egy a telephelyi főelosztó 0,4 kv-os gyűjtősínjére csatlakozó visszatáplálás elleni védelmet. A ComAp InteliPro típusú készülék egyaránt alkalmas szigetüzem-, illetve visszatáplálás elleni védelemi működtetésére. A készüléket az épületi főelosztó elszámolási méréséről mérőjellel kell ellátni. A berendezés egy 4/4-es teljesítménymérésen alapulva következtet az energiaáramlás-irányok megváltozására, irányára. Amennyiben az energiaáramlás iránya közeledik a fordulóponthoz (amikor a Fogyasztóból már Termelő válna és a napelemes rendszer a közcélú villamosenergia-hálózatba táplálna), úgy egy kimeneti relén keresztül a készülék kioldó jelzést ad a megszakítónak meghajtására. A megszakító ekkor lekapcsol. Amennyiben az energiairány megfordul, úgy a ComAp InteliPro engedélyezi a megszakító működését. 12 / 20
13 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció c) DC oldali lekapcsolás Az 54/2014 (XII.5.) BM rendelet napelemes rendszerek esetén DC (egyenáramú) oldali kézi-, és távműködtetésű leválasztó kapcsoló létesítését írja elő. A Tűzvédelmi Műszaki Irányelv (TvMI) bekezdése alapján a tervezett napelemes rendszer részét képező PV modulok által lefedett terület(ek) legközelebbi pontja és az épület belépési pontja között (kültéri invertertől) mért legkisebb DC kábelnyomvonal teljes hossza nem haladhatja meg a 10 métert! (ellenkező esetben tűvédelmi leválasztó kapcsoló létesítése szükségszerű) Fentiek alapján DC oldali leválasztó kapcsoló alkalmazása jelen beruházás napelemes rendszerénél nem szükségszerű! Az MSZ HD szabvány szakasza alapján azonban A PVszerkezeteket az egyenáramú oldalon feszültség alatt állónak kell tekinteni még akkor is, ha a rendszer le van kapcsolva a váltakozó áramú oldalról., ezért a DC oldalon nem lekapcsolható DC vezetékeket az alábbi jelölésekkel kell ellátni: Napelem lekapcsolásakor is feszültség alatt maradó DC vezeték! A fotovillamos rendszer létére az épület főbejáratánál, a tűzeseti lekapcsoló táblánál (ennek hiányában a tűzeseti főkapcsolónál) az alábbi figyelmeztető feliratot, jelzést kell elhelyezni! Figyelem, az épületben napelemes/pv rendszer üzemel! Az aktív vezetők a PV Inverterről való leválasztás után is feszültség alatt maradhatnak! 13 / 20
14 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció Kiselosztók a) DC oldali kiselosztók Az inverterek beépített II-es ( C ) típusú túlfeszültségkorlátozó berendezésekkel szereltek, valamint az egy bemenetre kötött párhuzamos stringek száma nem haladja meg a 2-t, így DC oldali kiselosztó létesítésére nincs szükség! b) AC oldali kiselosztók A G épület INV-01 - INV-04 jelű invertereinek AC oldalán a túlfeszültségvédelmi-, tűzvédelmi, túláram- és zárlatvédelmi okok miatt kiselosztó berendezést kell létesíteni! Az invertereket és az AC-E01 jelű kiselosztót kültéren, a napelem panelektől északra, a megszűnt felülvilágítóknál, tartószerkezetre szerelve kerüljenek kiépítésre. A H épület INV-01 jelű inverterének AC oldalán a túlfeszültségvédelmi-, tűzvédelmi, túláram- és zárlatvédelmi okok miatt kiselosztó berendezést kell létesíteni! Az invertert és az AC-E01 jelű kiselosztót kültéren, a felépítmény észak nyugati (gránit borítású) falán kell rögzíteni. A J épület INV-01 jelű inverterének AC oldalán a túlfeszültségvédelmi-, tűzvédelmi, túláram- és zárlatvédelmi okok miatt kiselosztó berendezést kell létesíteni! Az invertert és az AC-E01 jelű kiselosztót kültéren, a felépítmény észak nyugati (gránit borítású) falán kell rögzíteni. A L épület INV-01 jelű inverterének AC oldalán a túlfeszültségvédelmi-, tűzvédelmi, túláram- és zárlatvédelmi okok miatt kiselosztó berendezést kell létesíteni! Az invertert és az AC-E01 jelű kiselosztót kültéren, a felépítmény észak nyugati falán kell rögzíteni. A N épület INV-01 jelű inverterének AC oldalán a túlfeszültségvédelmi-, tűzvédelmi, túláram- és zárlatvédelmi okok miatt kiselosztó berendezést kell létesíteni! Az invertert és az AC-E01 jelű kiselosztót kültéren, a felépítmény észak nyugati falán kell rögzíteni. A terepi elosztóknak alkalmasnak kell lenniük kültéri elhelyezésre! 14 / 20
15 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció Villamoshálózat a) DC oldali kábelezés Az egyenáramú erőátviteli kábelezést a napelem modulok között közvetlenül a modulok háttámláján található 900 mm hosszú (4 mm 2 keresztmetszetű) patch kábelek összekötésével-, míg az egyes tetőrészeket áthidaló egyenáramú nyomvonalszakaszokat külön UV álló-, legalább 4 mm 2 keresztmetszetű-, lehetőség szerint piros és fekete színű-, 1000 V DC szigetelésű kábelekkel kell megtenni az MC4 csatlakozók megfelelő összekötésével. A lapostetős épület esetében a DC kábeleket, tűzvédelmi leválasztó kapcsolón keresztül, egyaránt horganyzott-, UV álló- kábeltálcán, lehetőség szerint külön védőcsőben (gégecsőben, vagy merevfalú PVC csőben) kell vezetni az inverterek bemeneti pontjáig. A kábeltálcák lefektetése előtt gondoskodni kell az esővíz akadálymentes lefolyásáról, ezért a kábeltálcákat a tetősíkjától pár centiméterre ki kell emelni (pl. gumiörlemény lapokkal, járdaszegélykövekkel). b) AC oldali kábelezés A G épület INV-01 és INV-02 jelű inverterei és az AC-E01 jelű kiselosztó között, az inverterek lehetséges maximális áramát-, valamint az áthidalandó távolságot is figyelembevevő, NYY-J 5x6 mm 2 -es erőátviteli kábelt kell létesítése. A G épület INV-03 és INV-04 jelű inverterei és az AC-E01 jelű kiselosztó között, az inverter lehetséges maximális áramát-, valamint az áthidalandó távolságot is figyelembevevő, NYY-J 5x16 mm 2 -es erőátviteli kábelt kell létesítése. A H épület INV-01 jelű invertere és az AC-E01 jelű kiselosztó között, az inverter lehetséges maximális áramát-, valamint az áthidalandó távolságot is figyelembevevő, NYY-J 5x6 mm 2 -es erőátviteli kábelt kell létesítése. A J épület INV-01 jelű invertere és az AC-E01 jelű kiselosztó között, az inverter lehetséges maximális áramát-, valamint az áthidalandó távolságot is figyelembevevő, NYY-J 5x6 mm 2 -es erőátviteli kábelt kell létesítése. A L épület INV-01 jelű invertere és az AC-E01 jelű kiselosztó között, az inverter lehetséges maximális áramát-, valamint az áthidalandó távolságot is figyelembevevő, NYY-J 5x6 mm 2 -es erőátviteli kábelt kell létesítése. 15 / 20
16 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció A N épület INV-01 jelű invertere és az AC-E01 jelű kiselosztó között, az inverter lehetséges maximális áramát-, valamint az áthidalandó távolságot is figyelembevevő, NYY-J 5x6 mm 2 -es erőátviteli kábelt kell létesítése. c) AC oldali csatlakozás az épület elosztó berendezésekhez A G épület AC-E01 jelű kiselosztója és az épület főelosztója között NAYY-J 4x240 mm 2 -es (PE vezetőnek pedig HO7V-K 1x16 mm 2 ) kábelt kell lefektetni. A H épület AC-E01 jelű kiselosztója és az épület főelosztója között NAYY-J 4x25 mm 2 -es (PE vezetőnek pedig HO7V-K 1x16 mm 2 ) kábelt kell lefektetni. A J épület AC-E01 jelű kiselosztója és az épület főelosztója között NAYY-J 4x25 mm 2 -es (PE vezetőnek pedig HO7V-K 1x16 mm 2 ) kábelt kell lefektetni. A L épület AC-E01 jelű kiselosztója és az épület főelosztója között NAYY-J 4x25 mm 2 -es (PE vezetőnek pedig HO7V-K 1x16 mm 2 ) kábelt kell lefektetni. A N épület AC-E01 jelű kiselosztója és az épület főelosztója között NAYY-J 4x25 mm 2 -es (PE vezetőnek pedig HO7V-K 1x16 mm 2 ) kábelt kell lefektetni. A napelemes rendszer távműködtetésű leválasztásához az épületi főelosztójában a szigetüzem (és visszatáplálás) elleni védelem működtetésére motoros meghajtású megszakító kiépítése szükséges. A megszakító kioldásához a szigetüzem (visszatáplálás elleni) elleni védelem és a motoros meghajtás között vezérlő kábel létesítése szükséges. A váltakozó áramú erőátviteli kábelezés kialakításánál (az épületi főelosztó és az inverterek, AC gyűjtőszekrény között) törekedni kell leszálló ágak, az álmennyezetek, padlócsatornák, és a kábelárkok használatára! Hibavédelem (érintésvédelem) DC oldali hibavédelem (érintésvédelem) A DC oldali hibavédelem kettős szigetelés. Az egyenáramú csatlakozások MC4 típusú csatlakozóelemekkel történnek. DC oldali kézi leválasztást az inverterekbe épített leválasztó kapcsoló biztosítja! 16 / 20
17 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció AC oldali hibavédelem (érintésvédelem) Az AC oldali rendszer hibavédelme: TN-C-S. A napelemes rendszer AC oldali hibavédelme illeszkedik az épületek meglévő érintésvédelmi rendszeréhez! A napelemes rendszer elkészültével az érintésvédelem működőképességéről érintésvédelmi jegyzőkönyvet kell készíttetni! Elszámolási mérés Az épület jelenlegi elszámolási mérési rendszerét a napelemes kiserőmű létesítése nem befolyásolja, ugyanis a PV rendszer által megtermelt villamos energia nem kerül betáplálásra a közcélú villamosenergia hálózatba. 4 HFKV jelszint A tervezett napelemes kiserőmű létesítése a jelenlegi HFKV jelszinteket nem befolyásolja! 5 Meddőviszonyok A tervezett napelemes kiserőmű létesítése a jelenlegi meddőviszonyokat nem befolyásolja / nem változtatja meg. 6 Üzemeltetési feltételek A napelemes rendszer teljesen automatikus működésű, külső kézi személyzet beavatkozását nem igényli. Üzemideje erős fény, ill. a napsütéssel esik egybe, ami átlagosan napi 6-12 óra üzemidőt jelent. Az inverter a hálózatra automatikusan kapcsolódik, amikor a napelemek termelnek és leválik, amikor a fényenergia elégtelen mértékűvé válik. A villamos termelő berendezés várhatóan az MSZ EN szabványban megengedett mértéken túl nem növeli meg a hálózat felharmonikus tartalmát. A próbaüzem során ellenőrző méréseket kell végezni. Az üzembe helyezést követően az áramszolgáltató jogosult mérésekkel ellenőrizni a hálózati visszahatások mértékét. 17 / 20
18 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció A kiserőmű cos φ = 0,96-0,99 teljesítménytényezővel fog üzemelni, ezért meddőkompenzáció nem szükséges. A VTB bekapcsolási sorrendje: először az egyenáramú oldal van bekapcsolva, annak üzemkészsége esetén az inverterek váltóáramú oldala kapcsolódik be. Az egyenáramú oldal üzemszerűen állandóan bekapcsolt. A VTB olyan védelemmel van ellátva, amely hálózati feszültség kimaradás, illetve zárlati rátáplálás esetén 100 msec alatt automatikusan leválasztja a hálózatról. A berendezés csak a feszültség tartós visszatérése esetén kapcsol vissza. A VTB csak párhuzamos üzemben üzemel, szigetüzem nem lehetséges. 7 Vonatkozó előírások A tervezés és beruházás során figyelembe vett illetve figyelembe veendő főbb előírások: MSZ :2002 Épületek villamos berendezéseinek létesítése, Leválasztás és kapcsolás MSZ :2002 Épületek villamos berendezéseinek létesítése, Leválasztó kapcsolás és üzemi kapcsolás eszközei MSZ HD :2009 Kisfeszültségű villamos berendezések. Alapelvek, általános jellemzők elemzése, fogalom-meghatározások MSZ HD :2007 Kisfeszültségű villamos berendezések. Áramütés elleni védelem MSZ HD :2011 Kisfeszültségű villamos berendezések. Hőhatások elleni védelem MSZ HD :2010 Kisfeszültségű villamos berendezések. Túláramvédelem MSZ HD :2010 Kisfeszültségű villamos berendezések. Légköri vagy kapcsolási túlfeszültségek elleni védelem MSZ HD :2011 Kisfeszültségű villamos berendezések. Feszültségzavarok és elektromágneses zavarok elleni védelem MSZ HD :2010 Kisfeszültségű villamos berendezések. Általános előírások. MSZ HD :2009 Kisfeszültségű villamos berendezések. Villamos szerkezetek kiválasztása és szerelése. Leválasztás, 18 / 20
19 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció kapcsolás és vezérlés. MSZ HD :2012 Kisfeszültségű villamos berendezések. Villamos szerkezetek kiválasztása és szerelése. Földelő berendezések és védővezetők MSZ HD :2010 Kisfeszültségű villamos berendezések. Villamos MSZ HD :2007 szerkezetek kiválasztása és szerelése. Biztonsági berendezések Kisfeszültségű villamos berendezések. Ellenőrzés MSZ HD :2006 Épületek villamos berendezéseinek létesítése. MSZ EN 61439:2012 MSZ 1585:2012 MSZ 447:2009 MSZ EN 61140:2003 MSZ 274/1-4 Napelemes (PV) energiaellátó rendszerek MSZ 13207:2000 0,6/1 kv-tól 20,8/36 kv-ig terjedő névleges feszültségű erősáramú kábelek és jelzőkábelek kiválasztása, fektetése és terhelhetősége Kisfeszültségű kapcsoló- és vezérlőberendezések Villamos berendezések üzemeltetése Csatlakozás kisfeszültségű, közcélú elosztóhálózatra Áramütés elleni védelem. A villamos berendezésekre és a villamos szerkezetekre vonatkozó közös szempontok Villámvédelem (nem norma szerint) 54/2014. (XII.5.) BM rendelet az Országos Tűzvédelmi Szabályzatról TvMI 7.2: Villamos berendezések, villámvédelem és évi XCIII. törvény a munkavédelemről 3/2002. (II. 8.) SzCsM-EüM együttes rendelet 4/2002. (II. 20.) SzCsM-EüM együttes rendelet 10/2016. (IV. 5.) NGM rendelet elektrosztatikus feltöltődés elleni védelem a munkahelyek munkavédelmi követelményeinek minimális szintjéről az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről. 19 / 20
20 Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából Tender tervdokumentáció 8.1 Tervrajzok 8 Mellékletek - 01/ T-G1656_14/2016 G épület Elrendezési rajz - 02/ T-G1656_14/2016 H épület Elrendezési rajz - 03/ T-G1656_14/2016 J épület Elrendezési rajz - 04/ T-G1656_14/2016 L épület Elrendezési rajz - 05/ T-G1656_14/2016 N épület Elrendezési rajz - 06/ T-G1656_14/2016 G épület Összefüggési rajz - 07/ T-G1656_14/2016 H épület Összefüggési rajz - 08/ T-G1656_14/2016 J épület Összefüggési rajz - 09/ T-G1656_14/2016 L épület Összefüggési rajz - 10/ T-G1656_14/2016 N épület Összefüggési rajz - 11/ T-G1656_14/2016 G épület AC-E01 terepi elosztó egyvonalas rajza - 12/ T-G1656_14/2016 H épület AC-E01 terepi elosztó egyvonalas rajza - 13/ T-G1656_14/2016 J épület AC-E01 terepi elosztó egyvonalas rajza - 14/ T-G1656_14/2016 L épület AC-E01 terepi elosztó egyvonalas rajza - 15/ T-G1656_14/2016 N épület AC-E01 terepi elosztó egyvonalas rajza 8.2 Egyéb dokumentumok 1. sz. melléklet: ELMŰ Hálózati Kft HCSO/3894-1/2016 iktató számú tájékoztató levele az erőmű hálózati csatlakozására vonatkozóan 2. sz. melléklet: Statikai tervfejezet 3. sz. melléklet: Árazatlan költségvetés Budapest, február 09. Bartos Ferenc villamos hálózat tervező EN-VI, V / 20
21 Jelmagyarázat Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1: 1x20 MPP2: 2x18 MPP3: 1x20 INV-02 Huawei SUN KTL MPP1: 1x22 MPP2: 1x20 MPP3: 1x20 INV-03 Huawei SUN KTL MPP1-2-3: 3x2x20 INV-04 Huawei SUN KTL MPP1-2-3: 3x2x20 G épület ELŐTETŐ SZELLŐZŐGÉP Tervezett AC 0,4kV-os földkábel AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) Első kiadás Kiadás Dátum Megjegyzés TORNATEREM LÉGTERE ELKARTONOZOTT SZELLŐZŐGÉPÉSZET AULA LÉGTERE AC-E01 INV-01 INV-02 INV-03 INV-04 Megbízó: Főtervező: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 01 /T-G /2016 DC kábel nyomvonal: a tetőn össze kell gyűjteni a kábeleket és elvezetni az inverterekig. Az invertereket a tetőn kialakított tartószerkezeten kell elhelyezni, amelyre az AC gyűjtőszekrényt is rögzíteni szükséges. Az AC kábelt a tetőről a csarnok nyugati feléhez legközelebbi tartóoszlop mentén kell levezetni, majd onnét az épület nyugati sarkától számított második angol aknába átvezetni. Innét az elektromos kapcsolótérig a folyosón kábeltálcán kell elvezetni és az új gépészeti helyiség áttörésénél és nyomvonalán bekötni a gyűjtősínig. Részlet: Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Elrendezesi rajz "G" épület Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
22 kémény H épület DC kábel nyomvonal: a tetőn össze kell gyűjteni a kábeleket és elvezetni az inverterig. Az invertert a tetőn kell elhelyezni a felépítmény (gránit borítású) északi féltekén, ahogyan az AC szekrényt is. Az AC kábelt a tetőről a lift mögötti szabadon álló helyiségek födémáttöréseken keresztül kell levezetni egészen a gépház szintig, ahonnét a másik raktárba (szellőző gépházba) kell átvezetni a főelosztóig. A födémáttörések helyett lehet használni a régi kondenz, üzemen kívül helyezett Ø219-es csövet is. Itt van a H épület és a másik 3 (J, L, N) épület ellátása és induló kábelei is. Jelmagyarázat Tervezett AC 0,4kV-os földkábel AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu KÖZLEKEDŐ beton 0,93 m² b m 2,05m + 16,41 INV-01 AC-E01 LIFTGÉPHÁZ beton 16,39 m² b m 2,03m Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu GÉPÉSZETI HELYISÉG beton 13,08 m² b m 2,03m "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Tender terv Munkaszám: T-G1656_14/2016 Szakág: Elektromos Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 02 /T-G /2016 ELŐTETŐ SZELLŐZŐGÉP Részlet: Elrendezesi rajz "H" épület Méretarány: INV-01 Huawei SUN KTL MPP1: 1x21 MPP2: 2x16 MPP3: 1x16 G épület Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
23 J épület DC kábel nyomvonal: a tetőn össze kell gyűjteni a kábeleket és elvezetni az inverterig. Az invertert a tetőn kell elhelyezni a felépítmény (gránit borítású) északi féltekén, ahogyan az AC szekrényt is. Az AC kábelt a tetőről a lift mögötti szabadon álló helyiségek födémáttöréseken keresztül kell levezetni egészen a földszinti raktárig, ahonnét a másik raktárba (szellőző gépházba) kell átvezetni a főelosztóig. Jelmagyarázat Tervezett AC 0,4kV-os földkábel AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu LAPOSTETŐ INV-01 AC-E01 LIFTGÉPHÁZ beton 12,87 m2 b.m.=2,03m Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: EGÉRHÁZ metlachi 12,87 m2 b.m.=2,03m "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 03 /T-G /2016 Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1: 1x21 MPP2: 2x16 MPP3: 1x16 Részlet: Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Elrendezesi rajz "J" épület Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
24 L épület DC kábel nyomvonal: a tetőn össze kell gyűjteni a kábeleket és elvezetni az inverterig. Az invertert a tetőn kell elhelyezni a felépítmény északi féltekén, ahogyan az AC szekrényt is. Az AC kábelt a tetőről a lift mögötti szabadon álló helyiségek födémáttöréseken keresztül kell levezetni egészen a földszinti raktárig, ahonnét a másik raktárba (szellőző gépházba) kell átvezetni a főelosztóig. Jelmagyarázat Tervezett AC 0,4kV-os földkábel AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu LAPOSTETŐ INV-01 AC-E01 LIFTGÉPHÁZ beton 16,46 m2 b.m.=2,03m Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu GÉPÉSZETI HELYISÉG beton 13,17 m2 b.m.=2,03m Projekt megnevezés: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 04 /T-G /2016 Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1: 1x21 MPP2: 2x16 MPP3: 1x16 Részlet: Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Elrendezesi rajz "L" épület Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
25 N épület DC kábel nyomvonal: a tetőn össze kell gyűjteni a kábeleket és elvezetni az inverterig. Az invertert a tetőn kell elhelyezni a felépítmény északi féltekén, ahogyan az AC szekrényt is. Az AC kábelt a tetőről a lift mögötti szabadon álló helyiségek födémáttöréseken keresztül kell levezetni egészen a földszinti lépcsőház alatti részig, ahonnét a raktáron (szellőző gépház) átvezetve a a folyosón lévő főelosztóig. Jelmagyarázat Tervezett AC 0,4kV-os földkábel AC szabadtéri elosztó szekrény DC/AC inverter PV panel Leszálló vezeték (strang) Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu SZELLGÉPHÁZ beton 8,31 m2 b.m.=2,03m INV-01 AC-E01 LIFTGÉPHÁZ beton 19,98 m2 b.m.=2,03m Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 05 /T-G /2016 Felhasznált inverterek: INV-01 Huawei SUN KTL MPP1: 1x21 MPP2: 2x16 MPP3: 1x16 Részlet: Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Elrendezesi rajz "N" épület Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
26 S1-20 S1-19 S1-02 S1-01 S1-18 S1-17 S1-02 S1-01 S2-18 S2-17 S2-02 S2-01 S1-20 S1-19 S1-02 S1-01 H07V-K 16 mm2 z/s INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm2 S1-20 S1-19 S1-02 S1-01 S1-22 S1-21 S1-02 S1-01 S1-20 S1-19 S1-02 S H07V-K 16 mm2 z/s INV-02 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm2 S1-20 S1-19 S1-02 S S2-20 S2-19 S2-02 S2-01 S1-20 S1-19 S1-02 S S2-20 S2-19 S S2-01 S1-20 S1-19 S1-02 S INV-03 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu S2-20 S2-19 S2-02 H07V-K 16 mm2 z/s S2-01 S1-20 S1-19 S1-02 S1-01 Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu S2-20 S2-19 S2-02 S2-01 S1-20 S1-19 S1-02 S S2-20 S2-19 S S2-01 S1-20 S1-19 S1-02 S INV-04 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x16mm2 Projekt megnevezés: Tervfázis: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tender terv Munkaszám: T-G1656_14/2016 Szakág: Elektromos Fájlnév: S2-20 S2-19 S2-02 S2-01 H07V-K 16 mm2 z/s ~AC-E01 terepi elosztó A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 06 /T-G /2016 L1 L2 L3 Részlet: C32 3P C32 3P C50 3P C50 3P EPH 200A 4P Összefüggési rajz "G" épület Méretarány: INV-01 INV-02 INV-03 INV-04 NAYY-J 4x240 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
27 S1-21 S1-20 S1-02 S1-01 S1-16 S1-15 S1-02 S1-01 S2-16 S2-15 S2-02 S2-01 S1-16 S1-15 S1-02 S INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm Első kiadás Kiadás Dátum Megjegyzés H07V-K 16 mm2 z/s ~AC-E01 terepi elosztó Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu C32 3P L1 L2 L3 40A 4P Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu EPH "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" INV-01 NAYY-J 4x25 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Tervfázis: Szakág: Tender terv Elektromos Munkaszám: T-G1656_14/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 07 /T-G /2016 Részlet: Összefüggési rajz "H" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
28 S1-21 S1-20 S1-02 S1-01 S1-16 S1-15 S1-02 S1-01 S2-16 S2-15 S2-02 S2-01 S1-16 S1-15 S1-02 S INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm Első kiadás H07V-K 16 mm2 z/s ~AC-E01 terepi elosztó Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu C32 3P L1 L2 L3 40A 4P Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu INV-01 EPH NAYY-J 4x25 mm2 Projekt megnevezés: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Tervfázis: Szakág: Tender terv Elektromos Munkaszám: T-G1656_14/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: 08 /T-G /2016 Részlet: Összefüggési rajz "J" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
29 S1-21 S1-20 S1-02 S1-01 S1-16 S1-15 S1-02 S1-01 S2-16 S2-15 S2-02 S2-01 S1-16 S1-15 S1-02 S INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm Első kiadás H07V-K 16 mm2 z/s ~AC-E01 terepi elosztó Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu C32 3P L1 L2 L3 40A 4P Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu EPH Projekt megnevezés: INV-01 NAYY-J 4x25 mm2 "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Tervfázis: Tender terv Munkaszám: T-G1656_14/2016 Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 09 /T-G /2016 Részlet: Összefüggési rajz "L" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
30 S1-21 S1-20 S1-02 S1-01 S1-16 S1-15 S1-02 S1-01 S2-16 S2-15 S2-02 S2-01 S1-16 S1-15 S1-02 S INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x6mm H07V-K 16 mm2 z/s Első kiadás Kiadás Dátum Megjegyzés ~AC-E01 terepi elosztó Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. kancellar@univet.hu L1 L2 L3 C32 3P EPH 40A 4P Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu INV-01 NAYY-J 4x25 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Projekt megnevezés: Tervfázis: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tender terv Munkaszám: T-G1656_14/2016 Szakág: A tervezés tárgya: Elektromos Villamos hálózati csatlakozás. Fájlnév: Rajzszám: 10 /T-G /2016 Részlet: Összefüggési rajz "N" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
31 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 11 /T-G /2016 Részlet: AC-E01 terepi elosztó egyvonalas rajza "G" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
32 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 12 /T-G /2016 Részlet: AC-E01 terepi elosztó egyvonalas rajza "H" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
33 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 13 /T-G /2016 Részlet: AC-E01 terepi elosztó egyvonalas rajza "J" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
34 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 14 /T-G /2016 Részlet: AC-E01 terepi elosztó egyvonalas rajza "L" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
35 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Állatorvostudományi Egyetem Székhely: H-1078 Budapest, István utca 2. Főtervező: Projekt megnevezés: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: "Fotovoltaikus rendszer kialakítása a Állatorvostudományi Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: A tervezés tárgya: Tender terv Elektromos Villamos hálózati csatlakozás. Munkaszám: T-G1656_14/2016 Fájlnév: Rajzszám: 15 /T-G /2016 Részlet: AC-E01 terepi elosztó egyvonalas rajza "N" épület Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.
36
37
38
39
40 H-1117 BUDAPEST, Nádorliget u. 7/D TEL.: (361) ; FAX: (361) ADÓSZÁM: BANK: TARTÓSZERKEZETI TERVFEJEZET A G1656_14 PROJEKTSZÁMÚ (TERVSZÁM: T-G1656_14/2016), A FOTOVOLTAIKUS RENDSZER KIALAKÍTÁSA AZ ÁLLATORVOSTUDOMÁNYI EGYETEM VILLAMOSENERGIA ELLÁTÁSÁNAK CÉLJÁBÓL MEGNEVEZÉSŰ PROJEKTHEZ Tartalomjegyzék: 1. Előzmények, a vizsgálat célja 2. Meglévő állapot a. Aula (Budapest VII., István út 2.) 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok 4. Fényképdokumentáció A dokumentációt összeállította: Kaknics Tamás statikustervező Matzon Gábor statikustervező építésügyi műszaki és igazságügyi szakértő T T SZÉS1, SZÉS2, SZÉS9, SZÉS10, ig. szakértői eng. sz.: 4639 Budapest, január
41 Előzmények, a vizsgálat célja: A Green Team Mérnöki Kft. megbízást kapott a budapesti Állatorvostudományi Egyetem öt épületén napelemek telepítésére. A berendezések elhelyezése szükségessé tette a meglévő épületek tartószerkezeti állapotrögzítő szakvéleményezését és a munkálatokat megelőző, tartószerkezeti műszaki leírás elkészítését. A nyilatkozat kiadásához az épületeken januárban helyszíni bejárást tartottunk. Az üzemeltetőktől kapott adatok, illetve a helyszíneken történt tüzetes szemrevételezés eredményeként meghatároztuk a telepítéssel összefüggő épületrészek tartószerkezeti rendszereit és rögzítettük azok állapotát A helyszíni bejárásról készített fényképfelvételek kivonatát a dokumentációhoz csatoljuk. Ez a fejezet az aulával foglalkozik. 2. A meglévő állapot: a. Aula (Budapest VII., István út 2.): Az épület az 1970-es évek közepén épült. A rendelkezésre bocsátott tervek szerint a tető tartószerkezete egy. vb. TT panel, 17 m-es fesztávra. Tartószerkezeti károsodások nem láthatók az épületen. 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok: A napelemek telepítése előtt a bitumenes lemez csapadékvíz-szigetelő rendszert tüzetesen át kell vizsgálni és a meghibásodásokat, sőt az esetleges kezdődő, de még problémát nem okozó elváltozásokat is orvosolni kell. A napelemes rendszer sorai egymással összeépítve kerülnek elhelyezésre. A szélterhekkel szembeni elcsúszási biztonságot, illetve a szélszívás elleni védelmet a rögzítő szerkezet leterhelésével biztosítjuk. A leterhelések az Alugrid rendszernél a legkisebbek. A leterhelés eloszlását az MSZ EN szerint, a terhelések zónánkénti lekövetésével minimalizáljuk. A számítások áttekintését követően megállapítottuk, hogy a zónánként optimalizált leterhelés a legnagyobb igénybevételek helyén, vagyis a szélső egységeknél legfeljebb 0,29 kn/m 2 -es tehertöbbletet jelent. Figyelemmel a födémszerkezetek jelentős többletteherbíró képességére, a berendezések nagy biztonsággal telepíthetők, a mindössze mintegy 3%-ot jelentő igénybevételnövekedést a födémszerkezeteket károsodás nélkül el fogják viselni. A leterhelő elemeket a vízszigetelésre csak közvetítő réteg közbeiktatásával lehet elhelyezni.
42 - 3 - A javasolt leterhelések (40 cm x 40 cm x 5 cm-es beton járólapokkal): A lapostető szélénél lévő első napelemsorban: a sor két szélén, a sor 1/4-1/4-ében a leterhelés mértéke: 1,0 kn/m 2 ; a sor megmaradó középső részén: 0,6 kn/m 2. Az utolsó sorban a leterhelés egységesen 0,6 kn/m 2. A közbenső sorokban: a sorok két szélén, a sorok 1/4-1/4-ében: 0,6 kn/m 2, a megmaradó középső részeken: 0,2 kn/m 2. A napelemek hátsó, kiemelt részét be kell lemezelni! Budapest, január Kaknics Tamás statikustervező Matzon Gábor statikustervező

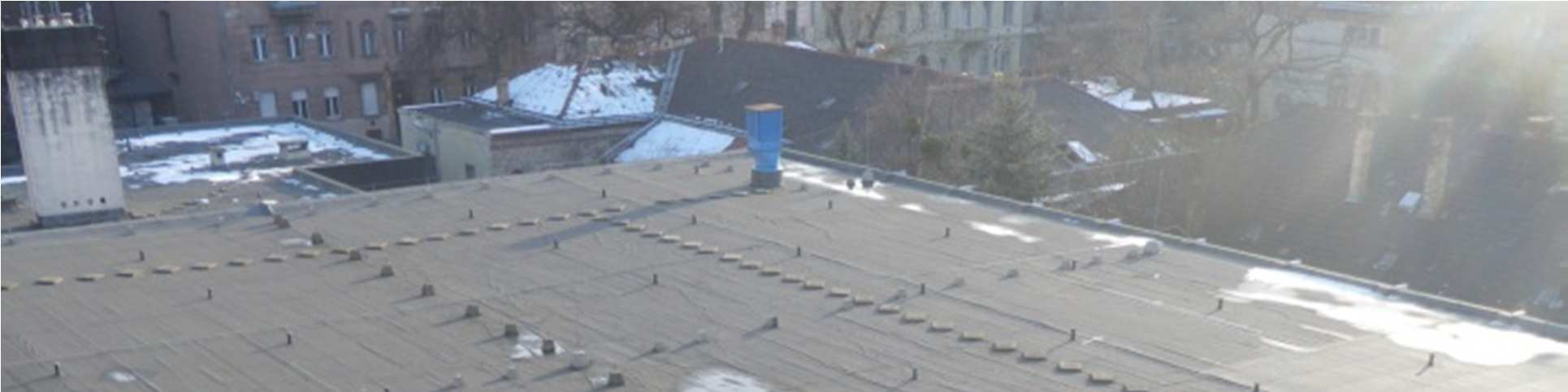

43 Fényképdokumentáció: Az aula távoli képe Az aula tetőfelülete
44 H-1117 BUDAPEST, Nádorliget u. 7/D TEL.: (361) ; FAX: (361) ADÓSZÁM: BANK: TARTÓSZERKEZETI TERVFEJEZET A G1656_14 PROJEKTSZÁMÚ (TERVSZÁM: T-G1656_14/2016), A FOTOVOLTAIKUS RENDSZER KIALAKÍTÁSA AZ ÁLLATORVOSTUDOMÁNYI EGYETEM VILLAMOSENERGIA ELLÁTÁSÁNAK CÉLJÁBÓL MEGNEVEZÉSŰ PROJEKTHEZ Tartalomjegyzék: 1. Előzmények, a vizsgálat célja 2. Meglévő állapot a. H épület (Budapest VII., István út 2.) 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok 4. Fényképdokumentáció A dokumentációt összeállította: Kaknics Tamás statikustervező Matzon Gábor statikustervező építésügyi műszaki és igazságügyi szakértő T T SZÉS1, SZÉS2, SZÉS9, SZÉS10, ig. szakértői eng. sz.: 4639 Budapest, január
45 Előzmények, a vizsgálat célja: A Green Team Mérnöki Kft. megbízást kapott a budapesti Állatorvostudományi Egyetem öt épületén napelemek telepítésére. A berendezések elhelyezése szükségessé tette a meglévő épületek tartószerkezeti állapotrögzítő szakvéleményezését és a munkálatokat megelőző, tartószerkezeti műszaki leírás elkészítését. A nyilatkozat kiadásához az épületeken januárban helyszíni bejárást tartottunk. Az üzemeltetőktől kapott adatok, illetve a helyszíneken történt tüzetes szemrevételezés eredményeként meghatároztuk a telepítéssel összefüggő épületrészek tartószerkezeti rendszereit és rögzítettük azok állapotát A helyszíni bejárásról készített fényképfelvételek kivonatát a dokumentációhoz csatoljuk. Ez a fejezet a H épülettel foglalkozik. 2. A meglévő állapot: a. H épület (Budapest VII., István út 2.): Az épület az 1970-es évek közepén épült. A rendelkezésre bocsátott tervek szerint a tető tartószerkezete PS és PK jelű körüreges födémpalló; az oszlopokrasztere: 6 m x 6 m. Tartószerkezeti károsodások nem láthatók az épületen. 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok: A napelemek telepítése előtt a bitumenes lemez csapadékvíz-szigetelő rendszert tüzetesen át kell vizsgálni és a meghibásodásokat, sőt az esetleges kezdődő, de még problémát nem okozó elváltozásokat is orvosolni kell. A napelemes rendszer sorai egymással összeépítve kerülnek elhelyezésre. A szélterhekkel szembeni elcsúszási biztonságot, illetve a szélszívás elleni védelmet a rögzítő szerkezet leterhelésével biztosítjuk. A leterhelések az Alugrid rendszernél a legkisebbek. A leterhelés eloszlását az MSZ EN szerint, a terhelések zónánkénti lekövetésével minimalizáljuk. A számítások áttekintését követően megállapítottuk, hogy a zónánként optimalizált leterhelés a legnagyobb igénybevételek helyén, vagyis a szélső egységeknél legfeljebb 0,29 kn/m 2 -es tehertöbbletet jelent. Figyelemmel a födémszerkezetek jelentős többletteherbíró képességére, a berendezések nagy biztonsággal telepíthetők, a mindössze mintegy 3%-ot jelentő igénybevételnövekedést a födémszerkezeteket károsodás nélkül el fogják viselni. A leterhelő elemeket a vízszigetelésre csak közvetítő réteg közbeiktatásával lehet elhelyezni.
46 - 3 - A javasolt leterhelések (40 cm x 40 cm x 5 cm-es beton járólapokkal): A lapostető szélénél lévő első napelemsorban: a sor két szélén, a sor 1/4-1/4-ében a leterhelés mértéke: 1,0 kn/m 2 ; a sor megmaradó középső részén: 0,6 kn/m 2. Az utolsó sorban a leterhelés egységesen 0,6 kn/m 2. A közbenső sorokban: a sorok két szélén, a sorok 1/4-1/4-ében: 0,6 kn/m 2, a megmaradó középső részeken: 0,2 kn/m 2. A napelemek hátsó, kiemelt részét be kell lemezelni! Budapest, január Kaknics Tamás statikustervező Matzon Gábor statikustervező

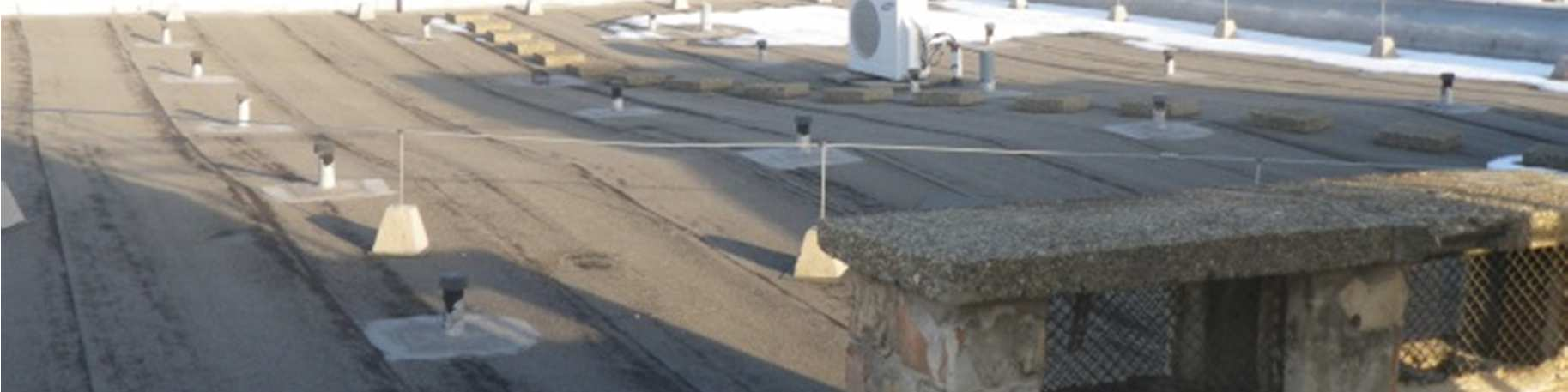

47 Fényképdokumentáció: A H épület távoli képe A H épület tetőfelülete
48 H-1117 BUDAPEST, Nádorliget u. 7/D TEL.: (361) ; FAX: (361) ADÓSZÁM: BANK: TARTÓSZERKEZETI TERVFEJEZET A G1656_14 PROJEKTSZÁMÚ (TERVSZÁM: T-G1656_14/2016), A FOTOVOLTAIKUS RENDSZER KIALAKÍTÁSA AZ ÁLLATORVOSTUDOMÁNYI EGYETEM VILLAMOSENERGIA ELLÁTÁSÁNAK CÉLJÁBÓL MEGNEVEZÉSŰ PROJEKTHEZ Tartalomjegyzék: 1. Előzmények, a vizsgálat célja 2. Meglévő állapot a. J épület (Budapest VII., István út 2.) 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok 4. Fényképdokumentáció A dokumentációt összeállította: Kaknics Tamás statikustervező Matzon Gábor statikustervező építésügyi műszaki és igazságügyi szakértő T T SZÉS1, SZÉS2, SZÉS9, SZÉS10, ig. szakértői eng. sz.: 4639 Budapest, január
49 Előzmények, a vizsgálat célja: A Green Team Mérnöki Kft. megbízást kapott a budapesti Állatorvostudományi Egyetem öt épületén napelemek telepítésére. A berendezések elhelyezése szükségessé tette a meglévő épületek tartószerkezeti állapotrögzítő szakvéleményezését és a munkálatokat megelőző, tartószerkezeti műszaki leírás elkészítését. A nyilatkozat kiadásához az épületeken januárban helyszíni bejárást tartottunk. Az üzemeltetőktől kapott adatok, illetve a helyszíneken történt tüzetes szemrevételezés eredményeként meghatároztuk a telepítéssel összefüggő épületrészek tartószerkezeti rendszereit és rögzítettük azok állapotát A helyszíni bejárásról készített fényképfelvételek kivonatát a dokumentációhoz csatoljuk. Ez a fejezet a J épülettel foglalkozik. 2. A meglévő állapot: a. J épület (Budapest VII., István út 2.): Az épület az 1970-es évek közepén épült. A rendelkezésre bocsátott tervek szerint a tető tartószerkezete PS és PK jelű körüreges födémpalló; az oszlopokrasztere: 6 m x 6 m. Tartószerkezeti károsodások nem láthatók az épületen. 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok: A napelemek telepítése előtt a bitumenes lemez csapadékvíz-szigetelő rendszert tüzetesen át kell vizsgálni és a meghibásodásokat, sőt az esetleges kezdődő, de még problémát nem okozó elváltozásokat is orvosolni kell. A napelemes rendszer sorai egymással összeépítve kerülnek elhelyezésre. A szélterhekkel szembeni elcsúszási biztonságot, illetve a szélszívás elleni védelmet a rögzítő szerkezet leterhelésével biztosítjuk. A leterhelések az Alugrid rendszernél a legkisebbek. A leterhelés eloszlását az MSZ EN szerint, a terhelések zónánkénti lekövetésével minimalizáljuk. A számítások áttekintését követően megállapítottuk, hogy a zónánként optimalizált leterhelés a legnagyobb igénybevételek helyén, vagyis a szélső egységeknél legfeljebb 0,29 kn/m 2 -es tehertöbbletet jelent. Figyelemmel a födémszerkezetek jelentős többletteherbíró képességére, a berendezések nagy biztonsággal telepíthetők, a mindössze mintegy 3%-ot jelentő igénybevételnövekedést a födémszerkezeteket károsodás nélkül el fogják viselni. A leterhelő elemeket a vízszigetelésre csak közvetítő réteg közbeiktatásával lehet elhelyezni.
50 - 3 - A javasolt leterhelések (40 cm x 40 cm x 5 cm-es beton járólapokkal): A lapostető szélénél lévő első napelemsorban: a sor két szélén, a sor 1/4-1/4-ében a leterhelés mértéke: 1,0 kn/m 2 ; a sor megmaradó középső részén: 0,6 kn/m 2. Az utolsó sorban a leterhelés egységesen 0,6 kn/m 2. A közbenső sorokban: a sorok két szélén, a sorok 1/4-1/4-ében: 0,6 kn/m 2, a megmaradó középső részeken: 0,2 kn/m 2. A napelemek hátsó, kiemelt részét be kell lemezelni! Budapest, január Kaknics Tamás statikustervező Matzon Gábor statikustervező

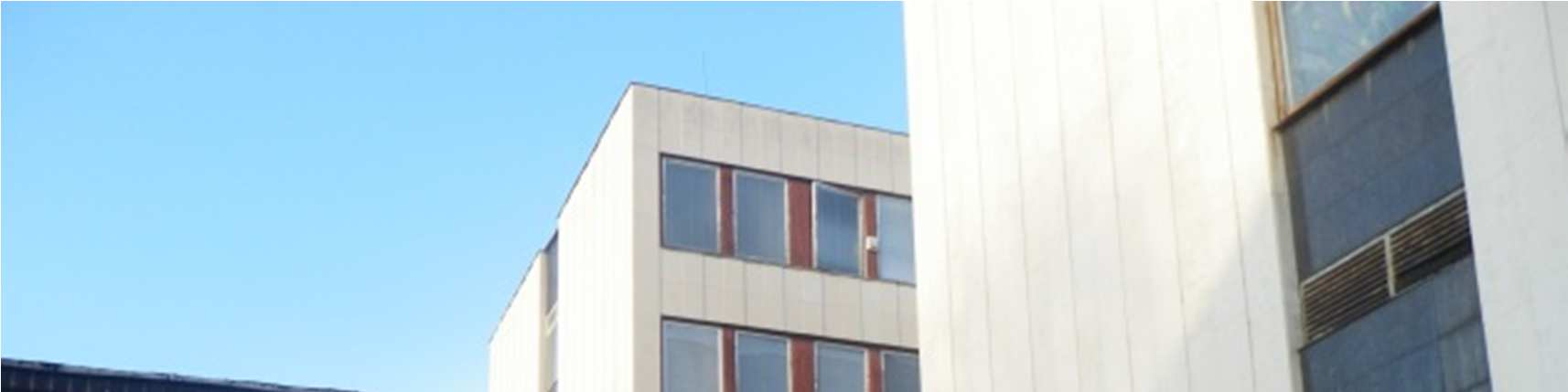

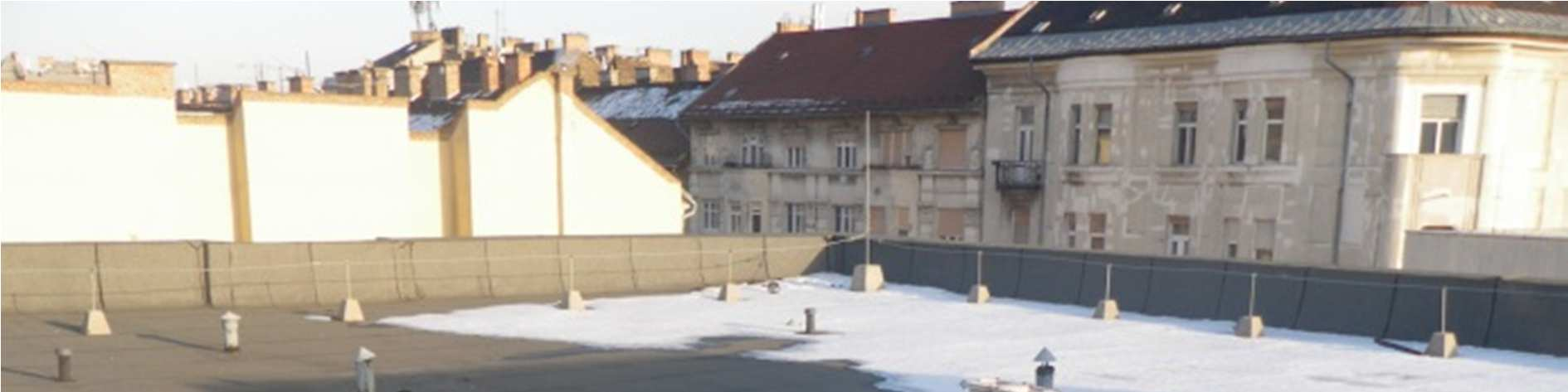

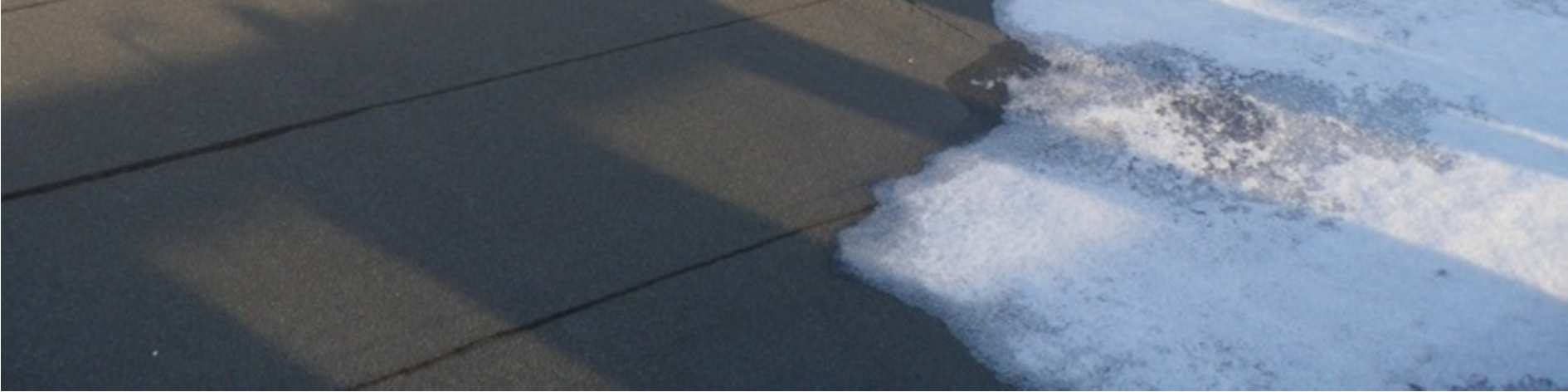

51 Fényképdokumentáció: A J épület távoli képe A J épület tetőfelülete
52 H-1117 BUDAPEST, Nádorliget u. 7/D TEL.: (361) ; FAX: (361) ADÓSZÁM: BANK: TARTÓSZERKEZETI TERVFEJEZET A G1656_14 PROJEKTSZÁMÚ (TERVSZÁM: T-G1656_14/2016), A FOTOVOLTAIKUS RENDSZER KIALAKÍTÁSA AZ ÁLLATORVOSTUDOMÁNYI EGYETEM VILLAMOSENERGIA ELLÁTÁSÁNAK CÉLJÁBÓL MEGNEVEZÉSŰ PROJEKTHEZ Tartalomjegyzék: 1. Előzmények, a vizsgálat célja 2. Meglévő állapot a. L épület (Budapest VII., István út 2.) 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok 4. Fényképdokumentáció A dokumentációt összeállította: Kaknics Tamás statikustervező Matzon Gábor statikustervező építésügyi műszaki és igazságügyi szakértő T T SZÉS1, SZÉS2, SZÉS9, SZÉS10, ig. szakértői eng. sz.: 4639 Budapest, január
53 Előzmények, a vizsgálat célja: A Green Team Mérnöki Kft. megbízást kapott a budapesti Állatorvostudományi Egyetem öt épületén napelemek telepítésére. A berendezések elhelyezése szükségessé tette a meglévő épületek tartószerkezeti állapotrögzítő szakvéleményezését és a munkálatokat megelőző, tartószerkezeti műszaki leírás elkészítését. A nyilatkozat kiadásához az épületeken januárban helyszíni bejárást tartottunk. Az üzemeltetőktől kapott adatok, illetve a helyszíneken történt tüzetes szemrevételezés eredményeként meghatároztuk a telepítéssel összefüggő épületrészek tartószerkezeti rendszereit és rögzítettük azok állapotát A helyszíni bejárásról készített fényképfelvételek kivonatát a dokumentációhoz csatoljuk. Ez a fejezet az L épülettel foglalkozik. 2. A meglévő állapot: a. L épület (Budapest VII., István út 2.): Az épület az 1970-es évek közepén épült. A rendelkezésre bocsátott tervek szerint a tető tartószerkezete PS és PK jelű körüreges födémpalló; az oszlopokrasztere: 6 m x 6 m. Tartószerkezeti károsodások nem láthatók az épületen. 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok: A napelemek telepítése előtt a bitumenes lemez csapadékvíz-szigetelő rendszert tüzetesen át kell vizsgálni és a meghibásodásokat, sőt az esetleges kezdődő, de még problémát nem okozó elváltozásokat is orvosolni kell. A napelemes rendszer sorai egymással összeépítve kerülnek elhelyezésre. A szélterhekkel szembeni elcsúszási biztonságot, illetve a szélszívás elleni védelmet a rögzítő szerkezet leterhelésével biztosítjuk. A leterhelések az Alugrid rendszernél a legkisebbek. A leterhelés eloszlását az MSZ EN szerint, a terhelések zónánkénti lekövetésével minimalizáljuk. A számítások áttekintését követően megállapítottuk, hogy a zónánként optimalizált leterhelés a legnagyobb igénybevételek helyén, vagyis a szélső egységeknél legfeljebb 0,29 kn/m 2 -es tehertöbbletet jelent. Figyelemmel a födémszerkezetek jelentős többletteherbíró képességére, a berendezések nagy biztonsággal telepíthetők, a mindössze mintegy 3%-ot jelentő igénybevételnövekedést a födémszerkezeteket károsodás nélkül el fogják viselni. A leterhelő elemeket a vízszigetelésre csak közvetítő réteg közbeiktatásával lehet elhelyezni.
54 - 3 - A javasolt leterhelések (40 cm x 40 cm x 5 cm-es beton járólapokkal): A lapostető szélénél lévő első napelemsorban: a sor két szélén, a sor 1/4-1/4-ében a leterhelés mértéke: 1,0 kn/m 2 ; a sor megmaradó középső részén: 0,6 kn/m 2. Az utolsó sorban a leterhelés egységesen 0,6 kn/m 2. A közbenső sorokban: a sorok két szélén, a sorok 1/4-1/4-ében: 0,6 kn/m 2, a megmaradó középső részeken: 0,2 kn/m 2. A napelemek hátsó, kiemelt részét be kell lemezelni! Budapest, január Kaknics Tamás statikustervező Matzon Gábor statikustervező

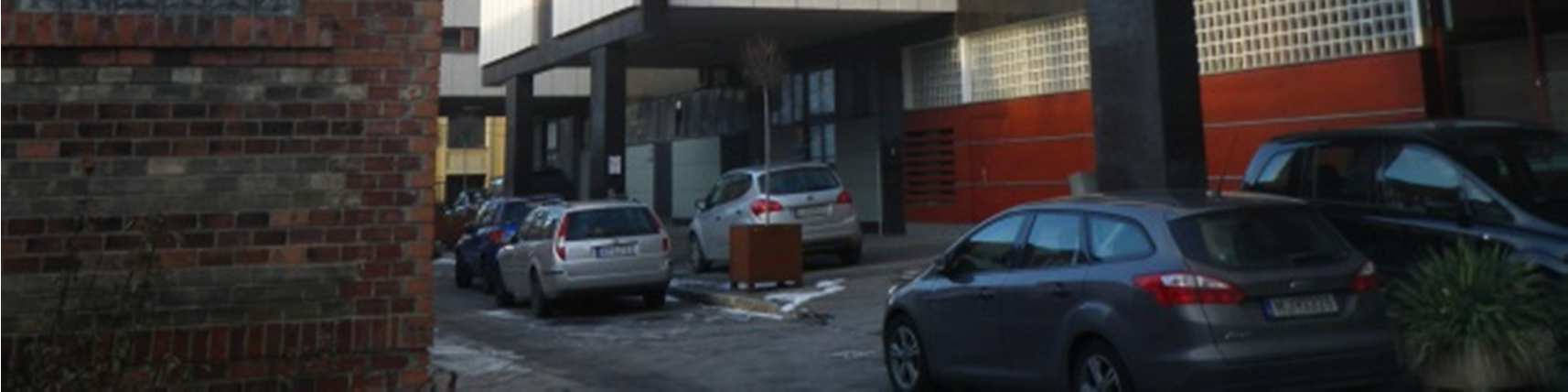

55 Fényképdokumentáció: Az L épület távoli képe Az L épület tetőfelülete
56 H-1117 BUDAPEST, Nádorliget u. 7/D TEL.: (361) ; FAX: (361) ADÓSZÁM: BANK: TARTÓSZERKEZETI TERVFEJEZET A G1656_14 PROJEKTSZÁMÚ (TERVSZÁM: T-G1656_14/2016), A FOTOVOLTAIKUS RENDSZER KIALAKÍTÁSA AZ ÁLLATORVOSTUDOMÁNYI EGYETEM VILLAMOSENERGIA ELLÁTÁSÁNAK CÉLJÁBÓL MEGNEVEZÉSŰ PROJEKTHEZ Tartalomjegyzék: 1. Előzmények, a vizsgálat célja 2. Meglévő állapot a. N épület (Budapest VII., István út 2.) 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok 4. Fényképdokumentáció A dokumentációt összeállította: Kaknics Tamás statikustervező Matzon Gábor statikustervező építésügyi műszaki és igazságügyi szakértő T T SZÉS1, SZÉS2, SZÉS9, SZÉS10, ig. szakértői eng. sz.: 4639 Budapest, január
57 Előzmények, a vizsgálat célja: A Green Team Mérnöki Kft. megbízást kapott a budapesti Állatorvostudományi Egyetem öt épületén napelemek telepítésére. A berendezések elhelyezése szükségessé tette a meglévő épületek tartószerkezeti állapotrögzítő szakvéleményezését és a munkálatokat megelőző, tartószerkezeti műszaki leírás elkészítését. A nyilatkozat kiadásához az épületeken januárban helyszíni bejárást tartottunk. Az üzemeltetőktől kapott adatok, illetve a helyszíneken történt tüzetes szemrevételezés eredményeként meghatároztuk a telepítéssel összefüggő épületrészek tartószerkezeti rendszereit és rögzítettük azok állapotát A helyszíni bejárásról készített fényképfelvételek kivonatát a dokumentációhoz csatoljuk. Ez a fejezet az N épülettel foglalkozik. 2. A meglévő állapot: a. N épület (Budapest VII., István út 2.): Az épület az 1970-es évek közepén épült. A rendelkezésre bocsátott tervek szerint a tető tartószerkezete PS és PK jelű körüreges födémpalló; az oszlopokrasztere: 6 m x 6 m. Tartószerkezeti károsodások nem láthatók az épületen. 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok: A napelemek telepítése előtt a bitumenes lemez csapadékvíz-szigetelő rendszert tüzetesen át kell vizsgálni és a meghibásodásokat, sőt az esetleges kezdődő, de még problémát nem okozó elváltozásokat is orvosolni kell. A napelemes rendszer sorai egymással összeépítve kerülnek elhelyezésre. A szélterhekkel szembeni elcsúszási biztonságot, illetve a szélszívás elleni védelmet a rögzítő szerkezet leterhelésével biztosítjuk. A leterhelések az Alugrid rendszernél a legkisebbek. A leterhelés eloszlását az MSZ EN szerint, a terhelések zónánkénti lekövetésével minimalizáljuk. A számítások áttekintését követően megállapítottuk, hogy a zónánként optimalizált leterhelés a legnagyobb igénybevételek helyén, vagyis a szélső egységeknél legfeljebb 0,29 kn/m 2 -es tehertöbbletet jelent. Figyelemmel a födémszerkezetek jelentős többletteherbíró képességére, a berendezések nagy biztonsággal telepíthetők, a mindössze mintegy 3%-ot jelentő igénybevételnövekedést a födémszerkezeteket károsodás nélkül el fogják viselni. A leterhelő elemeket a vízszigetelésre csak közvetítő réteg közbeiktatásával lehet elhelyezni.
58 - 3 - A javasolt leterhelések (40 cm x 40 cm x 5 cm-es beton járólapokkal): A lapostető szélénél lévő első napelemsorban: a sor két szélén, a sor 1/4-1/4-ében a leterhelés mértéke: 1,0 kn/m 2 ; a sor megmaradó középső részén: 0,6 kn/m 2. Az utolsó sorban a leterhelés egységesen 0,6 kn/m 2. A közbenső sorokban: a sorok két szélén, a sorok 1/4-1/4-ében: 0,6 kn/m 2, a megmaradó középső részeken: 0,2 kn/m 2. A napelemek hátsó, kiemelt részét be kell lemezelni! Budapest, január Kaknics Tamás statikustervező Matzon Gábor statikustervező

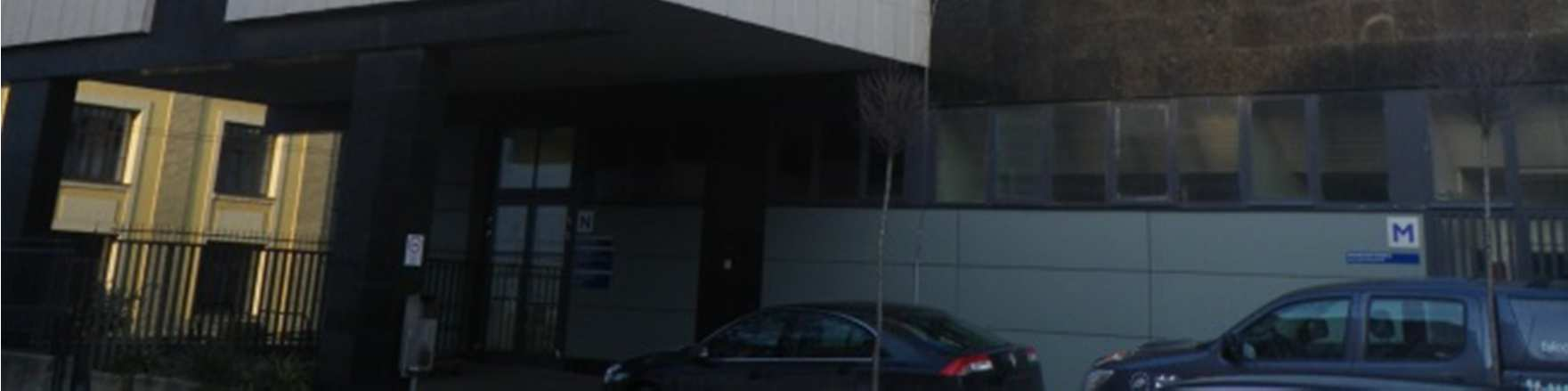

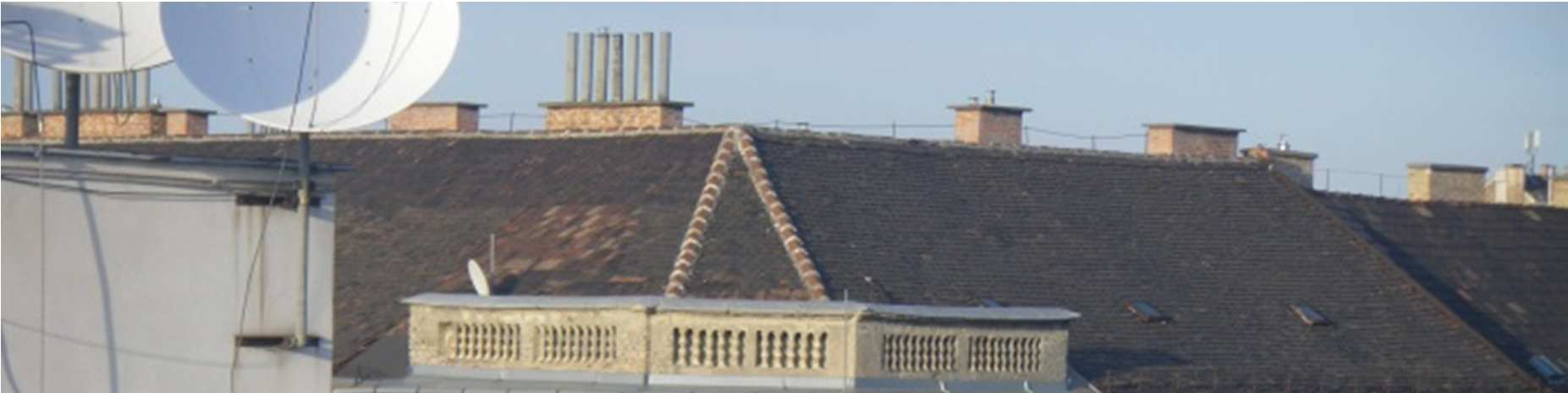

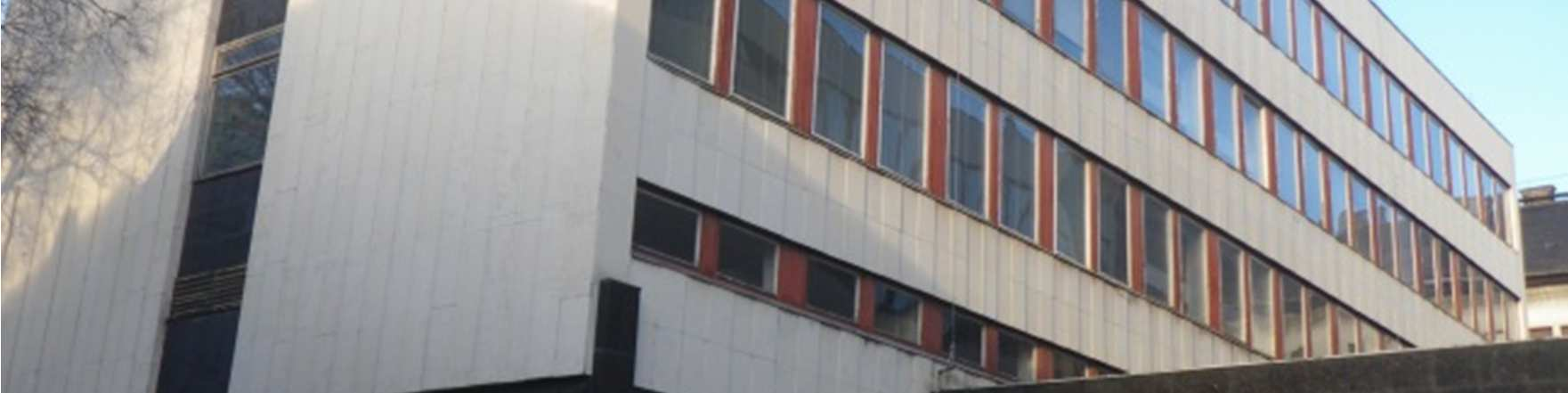

59 Fényképdokumentáció: Az N épület távoli képe Az N épület tetőfelülete
