1 Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia Megbízó: Név: Kaposvári Egyetem Székhely: 7400 Kaposvár Guba Sándor utca kancellar@ke.hu Tervező: Green Team Mérnöki Kft. H-3773 Sajókápolna, Szabadság tér info@greentm.hu Tervszám: T-G1656_15-01/2016 Kiadás: Alap Dátum: január 27. Bartos Ferenc villamos hálózat tervező EN-VI, V

2 ALÁÍRÓLAP Beruházás megnevezése: Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia Tervszám: T-G1656_15-01/2016 Terület kamarai azonosító, szakterület Elektromos tervező EN-VI, EN-ME, V név, cím Bartos Ferenc 1028 Bp. Síp utca 4.I/2. aláírás 2 / 18

3 1 Tartalomjegyzék 1 Tartalomjegyzék Beruházás adatai Az erőmű létesítésének célja A beruházás alapadatai Hatásfok követelmények (minimális) Berendezésekre vonatkozó követelmények: A napelemes rendszer hálózati csatlakoztatása Rendszerleírás Általános beruházói, tervezői adatok Terület ismertetése Tulajdoni viszonyok ismertetése A rendszer általános felépítése A csatlakozás villamos jellemzői A tervezett rendszer főbb elemei A főbb rendszerelemek műszaki specifikációi Hibavédelem (érintésvédelem) Elszámolási mérés HFKV jelszint Meddőviszonyok Üzemeltetési feltételek Vonatkozó előírások Mellékletek Tervrajzok Egyéb dokumentumok / 18

4 2.1 Az erőmű létesítésének célja 2 Beruházás adatai A Kaposvári Egyetem mint beruházó - a KEHOP kódszámú-, Fotovoltaikus rendszerek kialakítása központi költségvetési szervek részére megnevezésű pályázat keretein belül napelemes rendszer megvalósítása mellett döntött. A beruházó célja villamosenergia-fogyasztásának csökkentése helyben előállított megújuló energiaforrással. 2.2 A beruházás alapadatai A Kaposvári Egyetem önfogyasztás csökkentő beruházása 3 helyszínen valósul meg, az egyes rendszerek névleges villamos teljesítménye összesen 412,1 kw lesz. Az alábbi dokumentum, a 7400 Kaposvár Guba Sándor utca 40., hrsz.: 3656/2 címen, a épületén kialakításra kerülő, kiserőművet mutatja be. A napelemes rendszerének össz. DC oldali névleges villamos teljesítménye 49,92 kw lesz, az inverterek névleges csatlakozási teljesítménye 46 kva. A fotovillamos rendszer az épület belső 0,4 kv-os hálózatára táplálja fel a megtermelt energiát. A tervezett napelemes rendszer egy 49,92 kwos-, keleti tájolású rendszerből épül fel. A beavatkozással érintett épületen megvalósítandó rendszer alapadatai: Épület Tájolás Napelemek típusa Napelem db szám DC teljesítmény [kw] Keleti Amerisolar AS-6P ,92 Összesen: ,92 4 / 18

5 Az alrendszerekhez kiválasztott inverterek: Épület Tájolás Inverter típus Inverter db szám Csatlakozási teljesítmény [kva] Keleti HUAWEI SUN KTL 2 46 Összesen: 2 46 A tervben szereplő típusok műszaki színvonalat határoznak meg, az egyes eszközök műszakilag egyenértékű termékekkel kiválthatóak!! Az egyenértékűség szempontjából a KEHOP Fotovoltaikus rendszerek kialakítása központi költségvetési szervek részére c. Felhívás Segédletei közt közzétett Az energetikai Szakértő Tanúsító és a támogatást igénylő közös nyilatkozata c. nyilatkozatban előírt alábbi feltételeknek kell teljesülnie: A beépíteni kívánt napelemes rendszer megfelel az alábbi követelményeknek: Hatásfok követelmények (minimális) kristályos napelem: 14%; vékonyrétegű napelem: 7% Berendezésekre vonatkozó követelmények: A napelem megfelel az MSZ EN szabványsorozat előírásainak, továbbá Az MSZ EN szabvány előírásainak kristályos napelem esetén; Az MSZ EN szabvány előírásainak vékonyrétegű napelem esetén; A fotovillamos rendszerhez telepített invertereknek az alábbi szabványelőírásoknak meg kell felelniük: 5 / 18

6 MSZ EN 50530:2010 Hálózatra kapcsolt fotovillamos átalakítók összhatásfoka MSZ EN 50530:2010/A1:2013 Hálózatra kapcsolt fotovillamos átalakítók összhatásfoka MSZ EN 50524:2009 Fotovillamos inverterek adatlapja és adattáblája Rendelkezik telepítési, üzemeltetési és karbantartási útmutatóval. A 0,8 kw-nál nagyobb névleges teljesítményű inverter rendelkezzen olyan frekvenciafüggő teljesítményszabályozó képességgel, ami a névlegesnél magasabb frekvenciatartományban a termelt hatásos teljesítményt csökkenti. A frekvenciafüggő teljesítményszabályozásnak úgy kell működnie, hogy a beállítási érték (50,2 Hz) felett a betáplált hatásos teljesítményt 40%/Hz meredekséggel csökkentse. 2.3 A napelemes rendszer hálózati csatlakoztatása A villamosenergia-ellátása az EON Dél-Dunántúli Áramhálózati Zrt. tulajdonú Kaposvár megnevezésű 132/22 kv-os alállomásból induló Egyetem 22kV-os gerincvezeték meglévő sz. transzformátor állomás 2. vonali betáp kapcsoló mező és a sínbontó közötti középfeszültségű kapcsolódási ponton keresztül biztosított. A napelemes rendszer betáplálása az épület belső 0,4 kv-os (kisfeszültségű) hálózatára történik. A fotovillamos kiserőmű által megtermelt villamosenergia mennyisége az előzetes számítások alapján semmilyen időszakban sem haladja meg az intézmény által elfogyasztott villamosenergia mennyiségét, azonban a közcélú villamosenergia-hálózatra történő kitáplálásának megakadályozására az elosztói üzletszabályzatban, valamint az elosztói engedélyes tárgyi beruházására vonatkozó tájékoztató levelében megfogalmazott műszaki követelményeknek megfelelően egy visszatáplálást megakadályozó védelmi berendezést (visz-watt védelmi (és szigetüzem-elleni) védelmet) kell létesíteni. A védelmi berendezés működtetéséhez az épületet tápláló transzformátor kisfeszültségű gyűjtősínjére a visszatáplálást megakadályozó védelmi berendezés mérését és jelkioldót kell telepíteni. 6 / 18

7 3 Rendszerleírás 3.1 Általános beruházói, tervezői adatok Beruházó és üzemeltető: Kaposvári Egyetem Székhely: 7400 Kaposvár Guba Sándor utca 40. Adószám: Generál tervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Adószám: Terület ismertetése Tulajdoni viszonyok ismertetése A tervezett napelemes háztartási méretű kiserőmű Kaposváron, a Kaposvári Egyetem épületén kerül megvalósításra. A fotovillamos háztartási méretű kiserőmű tulajdonosa a Magyar Állam, üzemeltetője a Kaposvári Egyetem. Telepítés címe: 7400 Kaposvár Guba Sándor utca 40. Telepítési hrsz.: 3656/2 hrsz. 3.3 A rendszer általános felépítése A épületére tervezett kiserőműben az energiát, a, trapéz lemez kialakítású 16,67 os dőlésű tetőszerkezetén tartószerkezeti rendszerre rögzített módon, keleti tájolásban 192 db, egyenként 260 W (STC) névleges egységteljesítményű napelem-modul termeli. 7 / 18

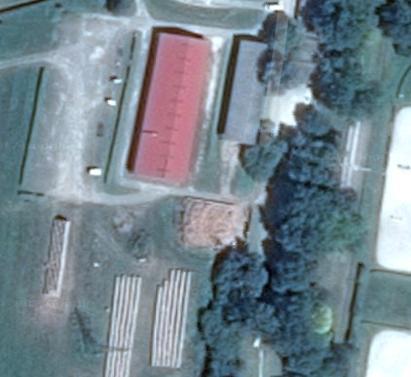

8 1. ábra érintett épületének felülnézeti képe A napelemek mechanikai rögzítését, trapéz profilú lemeztetőre alkalmazható tartószerkezet csavaros rögzítésével oldjuk meg. A napelem modulok egymáshoz a gyári kivezetéseken, MC4 csatalakozón keresztül kapcsolódnak egymáshoz. Az így kialakított stringek (füzérek) UV álló, legalább 4 mm 2 keresztmetszetű, 1000 V DC szigetelésű kábeleken kerülnek elvezetésre az inverterekhez. Az inverterek a termelt egyenfeszültségű energiát a hálózattal szinkronban lévő váltakozó feszültséggé alakítják. 8 / 18

9 3.3.1 A csatlakozás villamos jellemzői Közcélú elosztóhálózat csatlakozásának módja: Üzemi feszültség: Érintésvédelem módja: Rendelkezésre álló teljesítmény: Termelő rendszer csatl. teljesítménye: 10/0,4 kv-os transzformátor 400 [V], 50 [Hz] TN 600 [kva] 46 [kva] A tervezett rendszer főbb elemei A Kaposvári Egyetem tárgyi beruházása során létesítendő napelemes kiserőmű főbb rendszerelemei a következők: Trapéz profilú lemeztetőre kialakított rögzítő szerkezet Napelem modulok Inverter Villamos hálózat Kiselosztók Védelmi rendszer A főbb rendszerelemek műszaki specifikációi Napelemek Gyártó: Amerisolar Típusa: AS-6P Névleges feszültség (STC): 30,7 V Névleges áram: (STC): 8,47 A Üresjárási feszültség (STC): 38,2 V Zárlati áram (STC): 8,90 A Hőmérsékleti koefficiens (U oc ) -0,33 %/ C Hőmérsékleti koefficiens (I sc ) 0,056 %/ C Hőmérsékleti koefficiens (P max ) -0,43 %/ C 9 / 18

10 Telepítendő darabszámok: 192 db Inverterek HUAWEI SUN KTL Gyártó: Típusa: Max. DC bemeneti áram (MPPT): Max. DC bemeneti feszültség: HUAWEI SUN KTL 18 A 1000 V DC DC bemenetek száma: 6 Névleges AC teljesítmény (cos =1): Hálózati csatlakozás: 3, NPE, 400/230V, 50/60 Hz Max. kimeneti áram: Beépített DC oldali túlfesz. korlátozó típusa 3 x 33,5 A Type II THD: <3% Méretek: Súly: 520 x 610 x 255 mm 48kg Telepítendő darabszámok: HUAWEI SUN KTL 2 db Tartószerkezet a) A épület rögzítéstechnikája Az épületre telepítendő napelem-modulokat a tetők trapézlemezzel burkolt nyeregtetős kivitelének köszönhetően, lemeztetőre méretezett tartószerkezeti rendszerrel kell a meglévő víz- és hőszigetelés védelme mellett a tetőhöz rögzíteni. Javasolt tartószerkezet: a napelem modulok rögzítéséhez a Schletter Standart típusú, trapézlemez tetőre méretezett tartószerkezete. 10 / 18

11 Védelmi rendszerek a) Szigetüzem elleni védelem Az Elosztói Szabályzat 6/A. sz. melléklete alapján a hálózati szinkron megszűnése esetén a napelemes kiserőmű le kell válassza magát a hálózatról, szigetüzemben a közcélú villamosenergia hálózattal együttesen nem működhet. Az inverter gyártóival szemben alapvető előírás, hogy csak olyan termékeket hoznak piacra melyek a szigetüzem megelőzésére képesek. A szigetüzem elkerüléséhez az alábbi hálózat minőségi paramétereinek figyelésére van szükség, továbbá az alábbi védelmi beállításokat javasolt beállítani mind az inverteren, mind pedig a főelosztóban elhelyezkedő szigetüzem elleni védelmen: Feszültségcsökkenési védelem 184 V 5 min Feszültségnövekedési védelem 253 V 1 min Frekvenciacsökkenési védelem 49,8 Hz 10 s Frekvencianövekedési védelem 50,2 Hz 10 s Hálózatra kapcsolódás késletetése 300 s Egyenáramú védelem 2 A 5 s Javasolt szigetüzem elleni védelem: ComAp InteliPro b) Visszatáplálás elleni védelem Annak érdekében, hogy a közcélú villamosenergia-hálózatra villamos energia betáplálása megakadályozható legyen a Beruházás során létesíteni szükséges egy a telephelyi főelosztó 0,4 kv-os gyűjtősínjére csatlakozó visszatáplálás elleni védelmet. A ComAp InteliPro típusú készülék egyaránt alkalmas szigetüzem-, illetve visszatáplálás elleni védelemi működtetésére. A készüléket az épületi főelosztó elszámolási méréséről mérőjellel kell ellátni. A berendezés egy 4/4-es teljesítménymérésen alapulva következtet az energiaáramlás-irányok megváltozására, irányára. Amennyiben az energiaáramlás iránya közeledik a fordulóponthoz (amikor a Fogyasztóból már Termelő válna és a napelemes rendszer a közcélú villamosenergia-hálózatba táplálna), úgy egy kimeneti relén keresztül a készülék kioldó jelzést ad a megszakítónak meghajtására. A megszakító ekkor lekapcsol. Amennyiben az energiairány megfordul, úgy a ComAp InteliPro engedélyezi a megszakító működését. 11 / 18

12 c) DC oldali lekapcsolás Az 54/2014 (XII.5.) BM rendelet napelemes rendszerek esetén DC (egyenáramú) oldali kézi-, és távműködtetésű leválasztó kapcsoló létesítését írja elő. A Tűzvédelmi Műszaki Irányelv (TvMI) bekezdése alapján a tervezett napelemes rendszer részét képező PV modulok által lefedett terület(ek) legközelebbi pontja és az épület belépési pontja között (kültéri invertertől) mért legkisebb DC kábelnyomvonal teljes hossza nem haladhatja meg a 10 métert! (ellenkező esetben tűvédelmi leválasztó kapcsoló létesítése szükségszerű) Fentiek alapján DC oldali leválasztó kapcsoló alkalmazására a épület 49,92 kw -os napelemes rendszerénél nincs szükség! Az MSZ HD szabvány szakasza alapján azonban A PVszerkezeteket az egyenáramú oldalon feszültség alatt állónak kell tekinteni még akkor is, ha a rendszer le van kapcsolva a váltakozó áramú oldalról., ezért a DC oldalon nem lekapcsolható DC vezetékeket az alábbi jelölésekkel kell ellátni: Napelem lekapcsolásakor is feszültség alatt maradó DC vezeték! A fotovillamos rendszer létére az épület főbejáratánál, a tűzeseti lekapcsoló táblánál (ennek hiányában a tűzeseti főkapcsolónál) az alábbi figyelmeztető feliratot, jelzést kell elhelyezni: Figyelem, az épületben napelemes/pv rendszer üzemel! Az aktív vezetők a PV Inverterről való leválasztás után is feszültség alatt maradhatnak! 12 / 18

13 Kiselosztók a) DC oldali kiselosztók Az inverterek beépített II-es ( C ) típusú túlfeszültségkorlátozó berendezésekkel szereltek, valamint az egy bemenetre kötött párhuzamos stringek száma nem haladja meg a 2-t, így DC oldali kiselosztó létesítésére nincs szükség! b) AC oldali kiselosztók A épület INV01 - INV02 jelű invertereinek AC oldalán a túlfeszültségvédelmi-, tűzvédelmi, túláram- és zárlatvédelmi okok miatt kiselosztó berendezést kell létesíteni! Az AC-E01 jelű kiselosztót kültéren az épület északi falára szerelve kell elhelyezni. A terepi elosztónak alkalmasnak kell lennie kültéri elhelyezésre! Villamoshálózat a) DC oldali kábelezés Az egyenáramú erőátviteli kábelezést a napelem modulok között közvetlenül a modulok háttámláján található 900 mm hosszú (4 mm 2 keresztmetszetű) patch kábelek összekötésével-, míg az egyes tetőrészeket áthidaló egyenáramú nyomvonalszakaszokat külön UV álló-, legalább 4 mm 2 keresztmetszetű-, lehetőség szerint piros és fekete színű-, 1000 V DC szigetelésű kábelekkel kell megtenni az MC4 csatlakozók megfelelő összekötésével. A épülete esetén a DC kábeleket egyaránt külön UV álló védőcsőben kell vezetni az inverterek bemeneti pontjáig. b) AC oldali kábelezés A épület INV01, és INV02 jelű inverterei és az AC-E01 jelű kiselosztó között, az inverter lehetséges maximális áramát-, valamint az áthidalandó távolságot is figyelembevevő, NYY-J 5x10 mm 2 -es erőátviteli kábel létesítése. A kábelt UV álló védőcsőben húzva kell elvezetni az épületi elosztóig. 13 / 18

14 c) AC oldali csatlakozás az épület elosztó berendezésekhez Az AC-E01 jelű kiselosztó és a épület főelosztója között NAYY-J 5x25 mm 2 -es kábelt kell lefektetni. A napelemes rendszer távműködtetésű leválasztásához az épület főelosztójában a szigetüzem elleni védelem működtetésére motoros meghajtású megszakító kiépítése szükséges. A megszakító kioldásához a szigetüzem elleni védelem és a motoros meghajtás között vezérlő kábel létesítése szükséges Hibavédelem (érintésvédelem) DC oldali hibavédelem (érintésvédelem) A DC oldali hibavédelem kettős szigetelés. Az egyenáramú csatlakozások MC4 típusú csatlakozóelemekkel történnek. DC oldali kézi leválasztást az inverterekbe épített leválasztó kapcsoló biztosítja! AC oldali hibavédelem (érintésvédelem) Az AC oldali rendszer hibavédelme: TN-C-S. A napelemes rendszer AC oldali hibavédelme illeszkedik az épület meglévő érintésvédelmi rendszeréhez! A napelemes rendszer elkészültével az érintésvédelem működőképességéről érintésvédelmi jegyzőkönyvet kell készíttetni! Elszámolási mérés Az épület jelenlegi elszámolási mérési rendszerét a napelemes kiserőmű létesítése nem befolyásolja, ugyanis a PV rendszer által megtermelt villamos energia nem kerül betáplálásra a közcélú villamosenergia hálózatba. 14 / 18

15 4 HFKV jelszint A tervezett napelemes kiserőmű létesítése a jelenlegi HFKV jelszinteket nem befolyásolja! 5 Meddőviszonyok A tervezett napelemes kiserőmű létesítése a jelenlegi meddőviszonyokat nem befolyásolja / nem változtatja meg! 6 Üzemeltetési feltételek A napelemes rendszer teljesen automatikus működésű, külső kézi személyzet beavatkozását nem igényli. Üzemideje erős fény, ill. a napsütéssel esik egybe, ami átlagosan napi 6-12 óra üzemidőt jelent. Az inverter a hálózatra automatikusan kapcsolódik, amikor a napelemek termelnek és leválik, amikor a fényenergia elégtelen mértékűvé válik. A villamos termelő berendezés várhatóan az MSZ EN szabványban megengedett mértéken túl nem növeli meg a hálózat felharmonikus tartalmát. A próbaüzem során ellenőrző méréseket kell végezni. Az üzembe helyezést követően az áramszolgáltató jogosult mérésekkel ellenőrizni a hálózati visszahatások mértékét. A kiserőmű cos φ = 0,96-0,99 teljesítménytényezővel fog üzemelni, ezért meddőkompenzáció nem szükséges. A VTB bekapcsolási sorrendje: először az egyenáramú oldal van bekapcsolva, annak üzemkészsége esetén az inverterek váltóáramú oldala kapcsolódik be. Az egyenáramú oldal üzemszerűen állandóan bekapcsolt. A VTB olyan védelemmel van ellátva, amely hálózati feszültség kimaradás, illetve zárlati rátáplálás esetén 100 msec alatt automatikusan leválasztja a hálózatról. A berendezés csak a feszültség tartós visszatérése esetén kapcsol vissza. A VTB csak párhuzamos üzemben üzemel, szigetüzem nem lehetséges. 15 / 18

16 7 Vonatkozó előírások A tervezés és beruházás során figyelembe vett illetve figyelembe veendő főbb előírások: MSZ :2002 Épületek villamos berendezéseinek létesítése, Leválasztás és kapcsolás MSZ :2002 Épületek villamos berendezéseinek létesítése, Leválasztó kapcsolás és üzemi kapcsolás eszközei MSZ HD :2009 Kisfeszültségű villamos berendezések. Alapelvek, MSZ HD :2007 MSZ HD :2011 általános jellemzők elemzése, fogalom-meghatározások Kisfeszültségű villamos berendezések. Áramütés elleni védelem Kisfeszültségű villamos berendezések. Hőhatások elleni védelem MSZ HD :2010 MSZ HD :2010 Kisfeszültségű villamos berendezések. Túláramvédelem Kisfeszültségű villamos berendezések. Légköri vagy kapcsolási túlfeszültségek elleni védelem MSZ HD :2011 Kisfeszültségű villamos berendezések. Feszültségzavarok és elektromágneses zavarok elleni védelem MSZ HD :2010 Kisfeszültségű villamos berendezések. Általános előírások. MSZ HD :2009 Kisfeszültségű villamos berendezések. Villamos szerkezetek kiválasztása és szerelése. Leválasztás, kapcsolás és vezérlés. MSZ HD :2012 Kisfeszültségű villamos berendezések. Villamos szerkezetek kiválasztása és szerelése. Földelő berendezések és védővezetők MSZ HD :2010 Kisfeszültségű villamos berendezések. Villamos MSZ HD :2007 szerkezetek kiválasztása és szerelése. Biztonsági berendezések Kisfeszültségű villamos berendezések. Ellenőrzés MSZ HD :2006 Épületek villamos berendezéseinek létesítése. Napelemes (PV) energiaellátó rendszerek MSZ 13207:2000 0,6/1 kv-tól 20,8/36 kv-ig terjedő 16 / 18

17 MSZ EN 61439:2012 MSZ 1585:2012 MSZ 447:2009 MSZ EN 61140:2003 MSZ 274/1-4 névleges feszültségű erősáramú kábelek és jelzőkábelek kiválasztása, fektetése és terhelhetősége Kisfeszültségű kapcsoló- és vezérlőberendezések Villamos berendezések üzemeltetése Csatlakozás kisfeszültségű, közcélú elosztóhálózatra Áramütés elleni védelem. A villamos berendezésekre és a villamos szerkezetekre vonatkozó közös szempontok Villámvédelem (nem norma szerint) 54/2014. (XII.5.) BM rendelet az Országos Tűzvédelmi Szabályzatról TvMI 7.2: Villamos berendezések, villámvédelem és évi XCIII. törvény a munkavédelemről 3/2002. (II. 8.) SzCsM-EüM együttes rendelet 4/2002. (II. 20.) SzCsM-EüM együttes rendelet 10/2016. (IV. 5.) NGM rendelet elektrosztatikus feltöltődés elleni védelem a munkahelyek munkavédelmi követelményeinek minimális szintjéről az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről. 17 / 18

18 8.1 Tervrajzok 8 Mellékletek - 01/ T-G1656_15/2016 Elrendezési rajz - 02/ T-G1656_15/2016 Összefüggési rajz - 03/ T-G1656_15/2016 AC-E01 jelű kiselosztó egyvonalas rajza 8.2 Egyéb dokumentumok 1. sz. melléklet: Eon Észak-Dunántúli Áramszolgáltató levél azonosító számú tájékoztató levele az erőmű hálózati csatlakozására vonatkozóan 2. sz. melléklet: Statikai tervfejezet 3. sz. melléklet: Árazatlan költségvetés Budapest, január 27. Bartos Ferenc villamos hálózat tervező EN-VI, V / 18

19 Főelosztó Meglévő 4x150mm2 NAYY-J kábel a transzformátortól (3x200A) Jelmagyarázat Tervezett Tervezett DC oldali modul összekötés Tervezett AC kábel INV x Tervezett x. sorszámú inverter ACE x Tervezett x. sorszámú erősáramű (AC) terepi szekrény Tervezett dél irányú, 35 fokos dőlésszögű, 2 soros, állított napelem Meglévő 5x50mm2 NAYY-J kábel a két épület között Tartószerkezet: rögzítés trapézlemez tetőre 3656/ INV01 INV02 AC-E01 Épületi elosztó 3656/ PV panel típusa: AmerisolarAS-6P PV panel mennyisége: 192 db Inverter típusa: HUAWEI SUN KTL Inverter mennyisége: 2 db 23KTL Fedett kiállítószín Tároló Első kiadás Kiadás Dátum Megjegyzés Megbízó: Főtervező: Kaposvári Egyetem Székhely: H-7400 Kaposvár, Guba Sándor utca kancellar@ke.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu Projekt megnevezés: "Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: Tender terv Elektromos Munkaszám: T-G1656_15/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: /T-G / ,76 fokos trapézlemez tető keleti tájolással. Inverterek kívül, az északi falra. INV01:MPP1=1x2x19,MPP2=1x2x19, MPP3=1x20 INV02:MPP1=1x2x19,MPP2=1x2x19, MPP3=1x20 Részlet: Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

20 S1-19 S1-18 S1-02 S S2-19 S2-18 S2-02 S2-01 S1-19 S1-18 S1-02 S S2-19 S2-18 S2-02 S2-01 S1-20 S1-19 S1-02 S INV-02 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x10mm2 5. H07V-K 16 mm2 z/s S1-19 S1-18 S1-02 S Első kiadás Kiadás Dátum Megjegyzés S2-19 S2-18 S2-02 S2-01 S1-19 S1-18 S1-02 S S2-19 S2-18 S2-02 S2-01 S1-20 S1-19 S1-02 S H07V-K 16 mm2 z/s INV-01 Huawei SUN KTL = MPP1 MPP2 MPP3 ~ L1 L2 L3 N PE AC-E01 terepi elosztóba csatlakozik NYY-J 5x10mm2 Megbízó: Főtervező: Projekt megnevezés: Kaposvári Egyetem Székhely: H-7400 Kaposvár, Guba Sándor utca kancellar@ke.hu Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: info@greentm.hu ~AC-E01 terepi elosztó "Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia ellátásának céljából" L1 L2 L3 Tervfázis: Tender terv Munkaszám: T-G1656_15/2016 C36 3P C36 3P EPH 80A 4P Szakág: A tervezés tárgya: Elektromos Fájlnév: Rajzszám: INV-01 INV-02 NAYY-J 4x25 mm2 H07V-K 16 mm2 z/s Épületben lévő 0,4 kv-os Főelosztóba csatlakozik Villamos hálózati csatlakozás. /T-G /2016 Részlet: Összefüggési rajz Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

21 Első kiadás Kiadás Dátum Megjegyzés Megbízó: Kaposvári Egyetem Székhely: H-7400 Kaposvár, Guba Sándor utca Főtervező: Green Team Mérnöki Kft. Székhely: 3773 Sajókápolna, Szabadság tér 21. Levelezési cím: 3501 Miskolc, Pf.: Projekt megnevezés: "Fotovoltaikus rendszer kialakítása a Kaposvári Egyetem villamosenergia ellátásának céljából" Tervfázis: Szakág: Tender terv Elektromos Munkaszám: T-G1656_15/2016 Fájlnév: A tervezés tárgya: Villamos hálózati csatlakozás. Rajzszám: /T-G /2016 Részlet: AC-E01 kiselosztó egyvonalas rajza Méretarány: Felelős tervező: Tervező: Ellenőr: Ügyvezető: Bartos Ferenc EN-ME,V Ruzsinszki Ákos Ez a terv a Green Team Mérnöki Kft. szellemi tulajdona, amelynek védelmét jogszabály biztosítja.

22

23

24

25

26

27

28 H-1117 BUDAPEST, Nádorliget u. 7/D TEL.: (361) ; FAX: (361) ADÓSZÁM: BANK: TARTÓSZERKEZETI TERVFEJEZET A G1656_15 PROJEKTSZÁMÚ (TERVSZÁM: T-G1656_15/2016), A FOTOVOLTAIKUS RENDSZER KIALAKÍTÁSA A KAPOSVÁRI EGYETEM VILLAMOSENERGIA ELLÁTÁSÁNAK CÉLJÁBÓL MEGNEVEZÉSŰ PROJEKTHEZ Tartalomjegyzék: 1. Előzmények, a vizsgálat célja 2. Meglévő állapot a. (Kaposvár, Dr. Guba Sándor u. 40.) 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok 4. Fényképdokumentáció A dokumentációt összeállította: Kaknics Tamás statikustervező Matzon Gábor statikustervező építésügyi műszaki és igazságügyi szakértő T T SZÉS1, SZÉS2, SZÉS9, SZÉS10, ig. szakértői eng. sz.: 4639 Budapest, január

29 Előzmények, a vizsgálat célja: A Green Team Mérnöki Kft. megbízást kapott a Kaposvári Egyetem két épületén napelemek telepítésére. A berendezések elhelyezése szükségessé tette a meglévő épületek tartószerkezeti állapotrögzítő szakvéleményezését és a munkálatokat megelőző, tartószerkezeti műszaki leírás elkészítését. A nyilatkozat kiadásához az épületeken januárban helyszíni bejárást tartottunk. Az üzemeltetőktől kapott adatok, illetve a helyszíneken történt tüzetes szemrevételezés eredményeként meghatároztuk a telepítéssel összefüggő épületrészek tartószerkezeti rendszereit és rögzítettük azok állapotát A helyszíni bejárásról készített fényképfelvételek kivonatát a dokumentációhoz csatoljuk. Ez a fejezet a lovasakadémia, ún. bio fedett edzőcsarnokával foglalkozik. 2. A meglévő állapot: a. Lovasakadémia, bio fedett edzőcsarnok (Kaposvár, Dr. Guba Sándor u. 40.): A nyeregtetős épület kb. az 1980-as években épült, 2009-ben újították fel. A 6,1 m-enkénti, hegesztett I szelvényből álló acélkeretek gerendái a vízszintessel 20 -ot zárnak be. Az I szelvény gerincmagassága 300 mm, övszélessége 150 mm; a fesztáv: 21 m. A kb. 1,2 m-enként futó C szelvényű, kb. 150 mm magasságú acélszelemeneken acél trapézlemez fedés van (a trapézlemez hullámmagassága kb cm). Tartószerkezeti károsodások nem láthatók az épületeken. 3. Tervezett állapottal kapcsolatos megállapítások, összefoglaló javaslatok: A napelemek telepítése előtt a trapézlemezt tüzetesen át kell vizsgálni és a meghibásodásokat, sőt az esetleges kezdődő, de még problémát nem okozó elváltozásokat is orvosolni kell. A napelemes rendszer sorai egymással összeépítve kerülnek elhelyezésre. A napelemeket a megszokott technológiával, mechanikusan kell rögzíteni a trapézlemezhez, ill. a szelemenekhez. Figyelemmel a födémszerkezetek jelentős többletteherbíró képességére, a berendezések nagy biztonsággal telepíthetők, mivel a tetőfelületre csak a napelemek csekély önsúlyából kerül többletteher. Budapest, január Kaknics Tamás statikustervező Matzon Gábor statikustervező

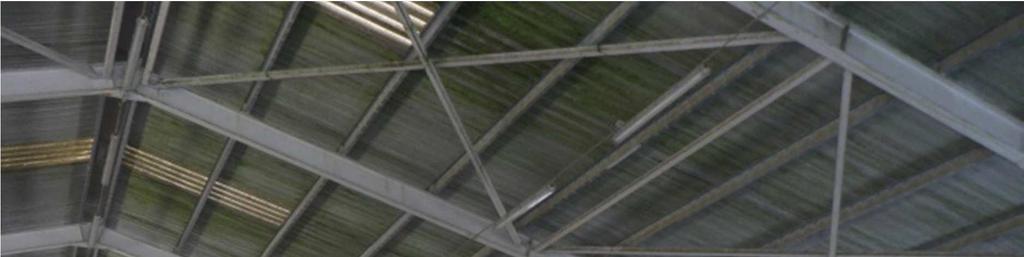

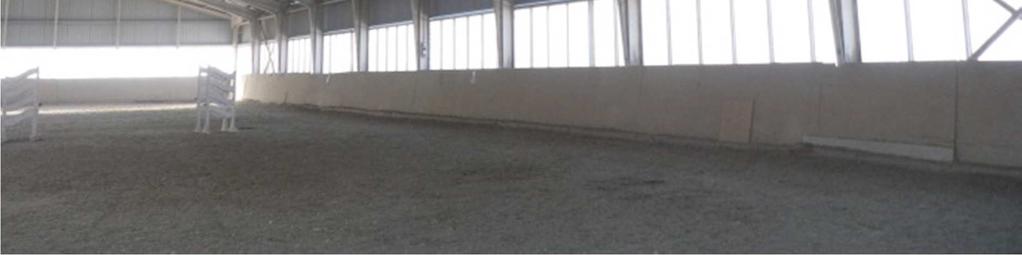

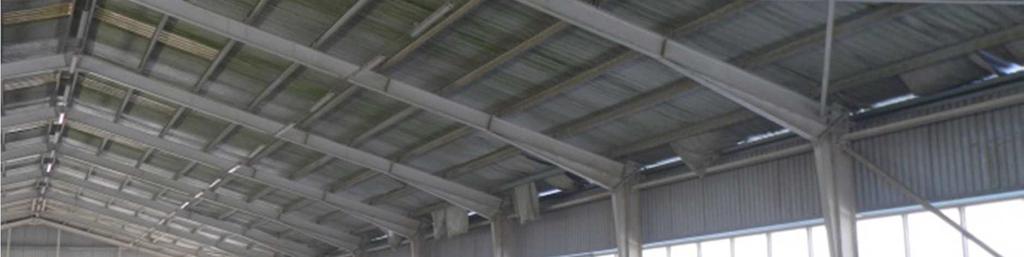

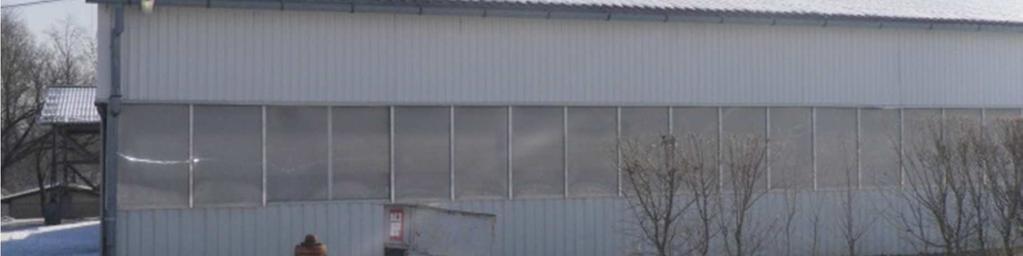

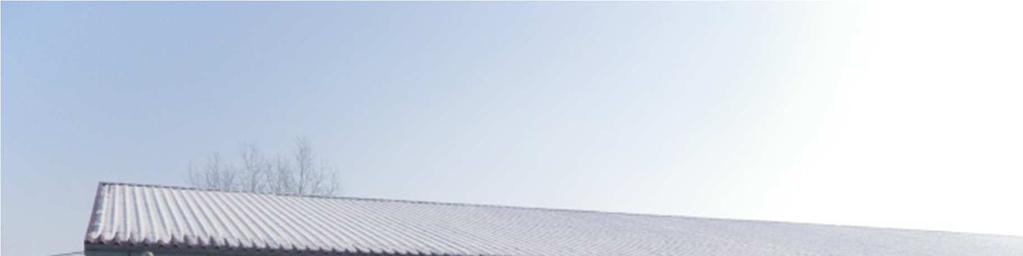

30 Fényképdokumentáció: A lovarda távoli képe A lovarda tartószerkezete belülről

31 AJÁNLATKÉRŐ: Kaposvári Egyetem Tárgy: A Kaposvári Egyetem épületeire telepített fotovoltaikus villamosenergia termelő rendszer (erőmű) tervezése, kivitelezése a költségvetésben megjelölt épületeken. Ajánlati összesítő részletezése, műszaki tartalma: 1. / Lovasakadémia 49,92 kwp napelemes rendszere Tétel megnevezése sorszám Tétel megnevezése Mennyiség Mennyiségi egység Anyagdíj egységár (nettó Ft) Munkadíj egység ár (nettó Ft) Összes anyagdíj (nettó Ft) Összes munkadíj (nettó Ft) Tétel összesen (nettó Ft) W-os egységteljesítményű kristályos napelem modul 192 db kva-es inverter(ek) 2 db Napelem modulokhoz illesztett fém tartószerkezet 1 klt DC oldali szolár kábelrendszer (min. 4 mm2, UV álló) 1 klt Szolár csatlakozó (min. 4 mm2) 1 klt AC oldali kábelrendszer (inverterektől elosztóig, elosztó szekrényektől főelosztóig, EPH vezetők) 1 klt Egyen-, és váltakozó áramú villamos segédanyagok 1 klt Visz-watt-, valamint szigetüzem-elleni védelem kialakítása (mérés kialakítása, főelosztóba történő bekötéshez segédanyagok biztosítása) Villámvédelmi rendszer átalakítása (felfogók, levezetők, földelők) Tartószerkezet rögzítése tetőhöz, modulok felszerelése tartószekezetekre Villamos szerelés (DC-, AC kábelek fektetése; DC-,AC oldali villanyszerelés; EPH hálózat kialakítása, elosztó szekrények kialakítása, rögzítése; túlfeszültségvédelem és villámvédelem kialakítása) Villámvédelmi rendszer módosítása (felfogók, levezetők, földelők áthelyezése beszerelése) Visz-watt-, valamint szigetüzem-elleni védelem beépítése, berendezések felprogramozása Inverter(ek) rögzítése falon, egyen-, és váltakozó áramú elemek bekötése Inverterek és teljes rendszer helyszíni beüzemelése, programozása Felülvizsgálatok elvégzése (Érintés-, és tűzvédelmi jegyzőkönyv valamint villámvédelmi felülvizsgálat) 1 klt klt klt klt klt klt klt klt klt Összesen: Dátum:
