1 Kaszagerendely összehasonlítás

2 Összehasonlítás LELY-kaszagerendely/ más gyártmányok A Lely-kaszagerendely egy modulkonstrukció A B A kaszagerendely önálló öntvényelemekből, közbetétházak közbeiktatásával egy nagyméretű csavarrúd (A) segítségével van összeépítve. A kaszaelemeken egy hatszögtengely (B) van áttolva, és így ezzel meghajtva. B Minden kaszaelem egy tányér és kúpkereket tartalmaz és egy hatszögtengellyel (B) kerül meghajtásra. Ezzel megtakarítunk egy teknőt egy sor egymás által hajtott homlokfogaskereket. Ennek az egyedülálló hajtáskoncepciónak köszönhetően csökken a teljesítményigény 20%-al.

3 A Lely-kaszagerendely egy modulkonstrukció DÖNTŐ JELENTŐSÉGÚ ÉRVEK kitűnő vágási kép Modul szerkezeti koncepció csökkentett energiaigény egyszerű konstrukció karbantartás és szervízbarát (vészhelyzetben:) gyors javíthatóság flexibilis kaszagerendely teljes kenés az összes kaszaelemnél csekély alkatrész készletezési igény javításokhoz alacsony ápolási költség egy kaszaelem elvbeni sérülése esetén: nincs sérülés rizikó a többi szomszédos kaszaelemnél.

4 LELY SPLENDIMO kaszagerendely A Lely-kaszagerendely energiaigénye legalább 20%-al alacsonyabb mint a hagyományos teljes sor homlokfogaskerekekkel meghajtott kaszagerendelyeknél. Más kasszagerendely

5 5 kw / 95 % = 5,26 kw A tárcsák száma X 5,26 kw = Össz teljesítménigény = 8 tárcsa = 40 kw Tényleges Efficiency veszteség loss kw-ban in kw Totál Total tényleges efficiency veszteség loss between a LELY Lely moduláris és hagyományos homlokfogaskerekes hajtóművek Modular cutterbar and a gear train között Efficiency Veszteség loss a fogaskerekes gear trainkaszáknál Efficiency loss Lely direct driven hex shaft Veszteség a Lely moduláris kaszánál Tárcsák Number száma of discs R1 : 5/ 95% = 5,26 kw R2 : 5,26/95% = 5,54 kw R3 : 5,54/95% = 5,83 kw R4 : (5,83+5)/95%= 11,40 kw Össz teljesítményigény = 8 tárcsa = 73 kw 1 2 TÉNYLEGES VESZTESÉG TÉNYLEGES VESZTESÉG

6 LELY SPLENDIMO kaszagerendely

7 LELY-kaszagerendely szemben más gyártmányokkal Példák és hátrányok a nem moduláris kaszagerendelyeknél csavarozott hajtóműteknővel. JF Kuhn Krone Egy hegesztett teknő növeli a kaszagerendely önsúlyát. (JF). Sok versenytárs nagy kaszatárcsákat alkalmaz, ezek növelik az energiaigényt, és csökkentik a kaszapengék betakarítási felületét. (Kuhn, JD). Némelyik kaszagerendely 4-5lit. olajat is tartalmaz, mely negatívan hat ki a karbantartási és javítási munkák költségére.

8 LELY-kaszagerendely szemben más gyártmányokkal Claas Vicon Pöttinger Példák és hátrányok a nem moduláris kaszagerendelyeknél csavarozott hajtóműteknővel. A széles kaszagerendely nem optimális a talajkövetéshez. A csavarozott teknők csökkentik a kaszagerendely stabilitását (Kuhn / Kverneland 40 cm-es tárcsákkal). Nagymennyiségű forgó alkatrész. A tetemes tömeg megköveteli a sebesség növelését és csökkenését mely növelt teljesítményt igényel. (Poettinger und Claas, olasz Comer)

9 LELY-kaszagerendely szemben más gyártmányokkal Példák és hátrányok a nem moduláris kaszagerendelyeknél csavarozott hajtóműteknővel. Gyakorlati tapasztalat: Fogaskerék/csapágy törése A komplett hajtómű szétszerelése. A gép min. 8 órát kiesik a munkából, s ezen kívül több kaszaelem is a sorban meghibásodhat, magas javítási költség. Lely-Kaszagerendely: Max. egy kaszaelemet kell kicserélni pl. a 7 ből, (2,8m): Szétszerelés / összeszerelés max. 50perc.

10 LELY-kaszagerendely szemben más gyártmányokkal Kverneland Taarup Ugyanez vonatkozik a hegesztett kaszagerendelyekre is. Egy javításnál az összes fogaskereket ki kell tolnunk a kaszegerendelyből (Kverneland Taarup, Krone). Egy ilyen javításhoz is műhely szükséges. Krone Pöttinger A Lely-kaszagerendely kenése: csak 0,095 kg zsír kaszaelemenként, szóval nem 4 vagy 5 liter olaj kaszánként. zsír

11 LELY-kaszagerendely szemben más gyártmányokkal Ziegler Claas A kaszatárcsa tengelynél a kaszagerendely végén beépítenek némely gyártók közbenső fogaskereket hogy a kaszatárcsa kijjebb kerülhessen, ezzel a hajtáslánc még komplikáltabb lesz és még inkább növeli a teljesítményigényt. A LELY- kaszagerendelynél ez a távolság 65mm-t tesz ki. Krone 65 mm John Deere A behatárolt távolság lehetővé teszi a pengék optimális átfedését és megakadályozza sávok ill. bakhátak képződését a földön.

12 LELY-kaszagerendely szemben más gyártmányokkal Kverneland hegesztett kaszagerendely Kuhn csavarozott kaszagerendely 40 és 50 cm A furatok nagy száma csökkenti a kaszagerendely merevségét. A kaszagerendely gyorsabban deformálódik ami a csapágyak és fogaskerekek károsodásához vezethet. - A vibrációtól lazulhatnak a csavarok, vagy a hegesztések, mely költséges javítások okozója ehet. - A kaszagerendely szinte minden részéből raktárkészletet kell tartani. - Olaj elfolyási rizikó. - Rövid élettartam.

13 LELY-kaszagerendely szemben más gyártmányokkal Raktárkészlet az alkatrészekből A kereskedő minden csavarozott vagy hegesztett kaszagerendelyből (minden munkaszélességből) egy darabot raktárkészleten kell hogy tartson. Példának okáért: Kverneland - 1,60m ; 2,00m; 2,40m; 2,80m; 3,20m; 3,60m = 6 db komplett kaszagerendely raktáron, (egy nagy hegesztett konstrukció minden munkaszélességre). Splendimo tárcsás kasza modul rendszerű konstrukció: Ha a Lely-kereskedő csak néhány kaszaelemet és hatszögtengelyt valamint Molykote zsírt raktáron tart, Splendimo kaszát (az összes modellt és munkaszélességet) a legrövidebb időn belül ki tudja javítani.

14 LELY-kaszagerendely szemben más gyártmányokkal Kuhn: Kuhn két különböző kaszagerendellyel rendelkezik: a 40 cm es modellt (tárcsaátmérő) hárompont függesztésű kaszákhoz, és az 50 cm es modellt a vontatott kaszákhoz. Ez azt jelenti, hogy több alkatrészt kell raktáron tartani. A (Kuhn) vertikális tengelyének törésvonala. Ez veszélyes lehet, mert a kaszatárcsa nagyobb sebességnél elszabadulhat.. Claas: A Claas bordázott bolygótengelye nem egy darabból készül. Két részből egy csavarral van összefogatva. Ez a csavar nyírócsavarként kell hogy funkcionáljon. Túlterhelésnél a teljes hajtásvonal megszakad, és a kaszatárcsák egymásba ütköznek.

15 Splendimo-Clip system A hosszú árfordítható kaszapengék egy hosszú élettartamot garantálnak. Az átgondoltan megtervezett penge rögzítés optimális biztonságot garantál, és védi a penge csapszeget a károsodásoktól.

16 Splendimo Kaszagerendely Az ovális LELY-kaszatárcsa előnye (a mindenre kiterjedő gyakorlati tesztek alapján): - A kaszapengék kiváló átfedése; csíkok nélkül a kaszatárcsák között. A versenytársaknál nagy tárcsák és rövid pengék vannak. - Perfekt módon elosztott termény a kaszagerendely fölött. a lejtőkön való munkáknál is. -Hőkezelt kaszatárcsák > hosszú élettartam.

17 LELY-kaszagerendely szemben más gyártmányokkal Vágási sebesség Lineáris sebesség = 80 m/s (280km /ó) Vágás kaszapengénként => 8 km/ó = 22 mm / vágás => 12 km/h = 33 mm / vágás => 15 km/h = 42 mm / vágás => 20 km/h = 55 mm / vágás

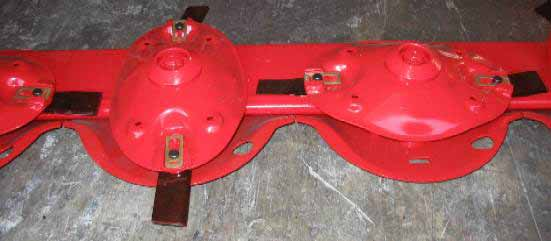

18 Splendimo-Kaszagerendely - A Stingray-csúszótalpak optimális védelmet garantálnak a kaszatárcsáknak a kaszagerendely első és hátsó oldalán. - A Stingray-csúszótalp elején lévő furat lehetővé teszi a pengék és csapok gyors cseréjét.

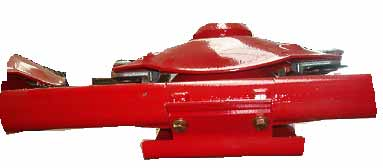

19 Standard Splendimo Stingray kaszagerendely skid védelme Ötvözött hőkezelt acélból Beépített kővédelem Gyárilag szerelt Tartozék: Kopólemez 4 mm vagy Kopólemez 8 mm vagy Magasított csúszótalp: mm vágásmagasság

20 LELY-kaszagerendely szemben más gyártmányokkal Kerek és háromszög kaszatárcsák: csekély átfedés. Ahogy a kaszapengék kopnak, úgy egyre nagyobbak a vágási képben a csíkok. Egy kör alakú kaszatárcsa megakadályozza az optimális terményáramlást, ami gyakran eltömődéshez vezethet. A kör alakú kaszatárcsa növeli a blokkolás veszélyét, pl. egy kő által, ami a fogaskerekek / csapágyak sérüléséhez vezethet a kaszagerendelyben.

21 LELY-kaszagerendely szemben más gyártmányokkal LELY SPLENDIMO KASZAELEM

22 LELY-kaszagerendely szemben más gyártmányokkal LELY-KASZAELEM A labirint tömítés védi a hajtást (csapágyazást) a behatoló vízzel és szennyeződésekkel szemben. A nagy átmérőjű tengely (30mm) képez egy egységet a tányérkerékkel. Dupla csapágy tömítéssel nagy (75mm) átmérővel. Front view A tárcsa fordulatszáma : f/perc A hatszögtengely fordulatszáma : f/perc.

23 LELY-kaszagerendely szemben más gyártmányokkal Kuhn Pöttinger Kverneland JF A kaszagerendely fogaskerék/tengely egység esetében a legtöbb gyártó egy másik elvet alkalmaz ( összefüggésben a csekélyebb merevséggel).

24 SPLENDIMO KASZAELEM

25 LELY-kaszagerendely szemben más gyártmányokkal Más moduláris rendszerek Fella John Deere A hajtás konstrukció ugyanarra az elvre alapoz mint a LELY-System, de minden elem egy kiegészítő hajtóműhöz csatlakozik. Ez által hiányzik az elemeknél egy ellenoldali tömítés. A hajtás egy hagyományos fogaskeréksoros rendszernek felel meg. Itt is : javításnál a komplett hajtóművet ki kell üríteni Vermeer Ez a legnagyobb amerikai vállalat originál LELY elemeket használ. Több mint 20 éve van LELY a VERMEER céggel partneri kapcsolatban.

26 LELY-kaszagerendely szemben más gyártmányokkal Dőlésszög A Lely-kaszák egy optimális kenéssel rendelkeznek különböző munkaszög helyzetekben is. Ez újabb felhasználási lehetőségeket teremt, mint pl. a rézsűkaszálás. Más kaszák nem mindig tudnak az előnyös munkaszögben dolgozni +/- 25 alatt, (legtöbbször +/- 20 ). Ezt a munkaszöget nem lehet túllépni, mert a kasza felső része nem kap kenést.

27 Konkurens penge gyorscserélő rendszerek Nincs vizuális kontrollra lehetőség a penge csapszegek ellenőrzésére a penge cseréjekor. A penge csapszeg nincs biztosítva a lemezrugó kitérése ellen. Kevesebb levegő a tányér alatt, => eltömődés veszély Ez nem gyorscserélő rendszer, hanem több ha a pengecsapszeget is cserélni kell. Sokkal több cserekomponens kell a cseréhez, ezért drágább.

28

29

30 A LELY egyedülálló kaszagerendely modulrendszer koncepciója: masszív + karbantartás és javításbarát konstrukció. A kasza hatékony üzemeltetése ezzel garantált! A LELY-kasza használatát a munkában az egész világon könnyebb és kényelmesebb

31 Köszönjük szépen
