ActiveMow Tárcsás kaszák

Átírás

1 ActiveMow Tárcsás kaszák

2 ActiveMow Kaszálás a legmagasabb színvonalon Oldalra kinyúló kaszatest hatalmas lengéstartománnyal Optimális talajnyomás gyorsreagálású húzórugókkal A talajnyomás furatos raszterléccel kényelmesen, szerszám igénybevétele nélkül állítható Zárt hajtáslánc kardántengelyekkel Erőteljes, teljesen körbehegesztett kaszatest, belső csúszótalp nélkül Gyors-záras pengecsere SafeCut INSIDE: a kaszatárcsák egyenkénti biztosítása Smart Cut: csíkmentes kaszálás a pengék vágási tartományának optimális átfedésével Kompakt szállítási helyzet a traktor középvonalába behajtott kaszával: kiváló súlyeloszlás, jó hátralátás A szállítási helyzetbe állított gép az opciós támasztólábakon helytakarékosan tárolható 2 ActiveMow 12/15

3 ActiveMow Világszerte a lehető legjobb referenciákkal rendelkező, erőteljes kialakítású, könnyen kezelhető kaszák A kaszatest 4 A kaszatárcsák egyenkénti SafeCut biztosítása 14 Hárompontos felkapcsoló szerkezet 16 Talajnyomás 18 Szállítás és leállítás 20 Műszaki adatok 23 ActiveMow 12/15 3

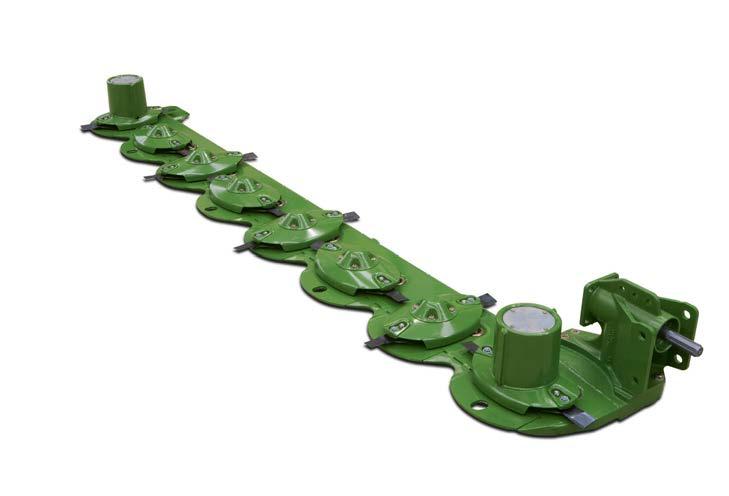

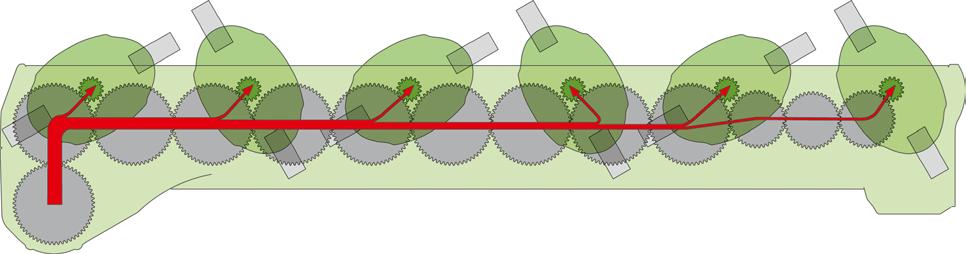

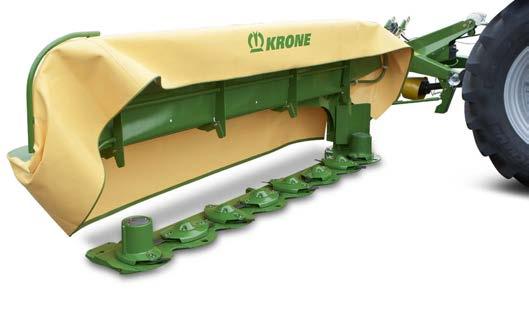

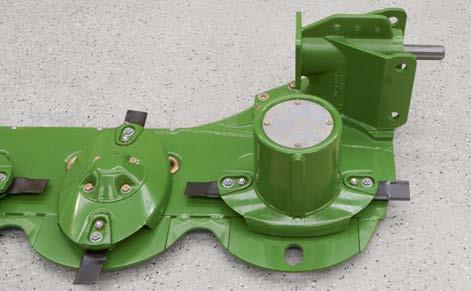

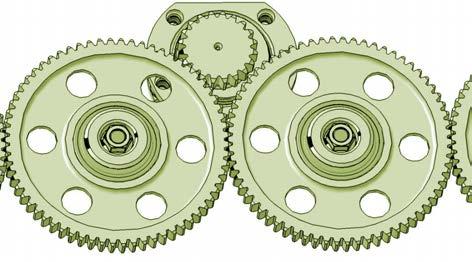

4 A kaszatest Megbízhat benne Teljesen körbehegesztett kaszatest: erőteljes, tökéletesen tömített, kenőanyaggal az egész élettartamára ellátva Hosszú élettartamú bolygókerekes hajtás nagy homlokfogaskerekekkel: nyugodt járás és igen jó erőátvitel Belső csúszótalp nélkül: zavartalan kaszálás Az igazi Bolygó-fogaskerekes hajtás a kaszagerendelyben a KRONE fejlesztése évtizedek óta világszerte bevált: az akár 59 fogas, nagyméretű homlok-fogaskerekek viszik át a hajtóerőt a kaszatest végéig. Nagy átmérőjükből adódóan lassabban forognak és egyszerre több foggal akaszkodnak egymásba a szomszédos fogaskerekek. Ez a kialakítás halk járást, rendkívül jó erőátvitelt és hosszú élettartamot eredményez. A kaszatárcsákat meghajtó kis fogaskerekek elöl helyezkednek el, és mivel mindegyik csak egy tárcsát hajt meg, csupán minimális terhelésnek vannak kitéve. 4 ActiveMow 12/15

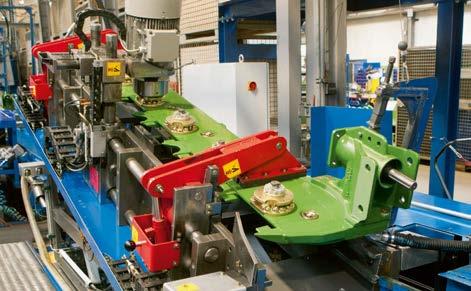

5 Csak a KRONE kínálatában A KRONE ActiveMow típussorozatú tárcsás kaszái tisztán és pontosan vágnak. A zárt, teljesen körbehegesztett kaszatest a legmagasabb minőségi elvárásoknak is megfelel, és sokéves használat után is szivárgásmentes és formatartó marad. Az olajfürdőben futó nagyméretű homlok-fogaskerekeket rendkívül erős, hosszantartó terhelésre tervezték és nyugodt, csendes járásúak. A gyors-záras pengecsere lehetősége és a SafeCut tárcsabiztosítás gyári alapfelszerelés. Belső csúszótalp nélkül A kaszatest a hajtását a belső terelődob mögötti szöghajtáson keresztül kapja. Ez biztosítja az eltömődésmentes munkát forgóban vagy ék alakban kifutó táblákon. Szivárgásmentes és erőteljes A teljesen körbehegesztett és a teljes élettartamukra kenőanyaggal ellátott kaszatesteket a legkorszerűbb hegesztő robotok és a CNC-technológia felhasználásával gyártják, így ezek a legmagasabb minőségi igényeket is kielégítik. A kaszatest ugyanis a tárcsás kasza leglényegesebb eleme. Kenőanyaggal a teljes élettartamra ellátva A zárt, teljesen körbehegesztettt kaszatest semmiféle karbantartást nem igényel, sokéves használat után is szivárgásmentes és formatartó marad. A gyártás során alkalmazott különleges tisztítási műveleteknek köszönhetően a kenőanyag a teljes élettartam alatt a kaszatestben maradhat, nincs szükség az egyébként szokásos olajcserére. ActiveMow 12/15 5

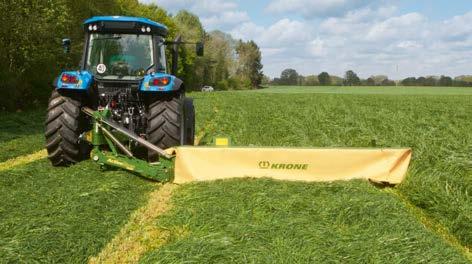

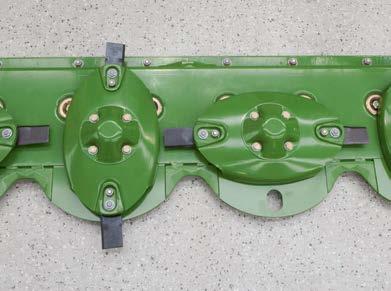

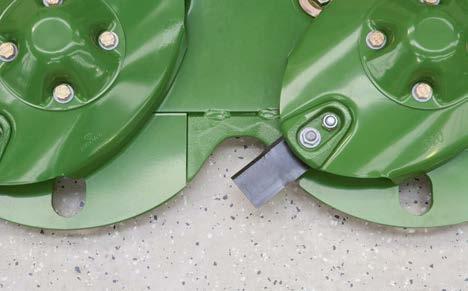

6 A kaszatest A legjobb formában SmartCut a csíkmentes kaszálásért Ék alakú kaszatest-profil a tiszta vágásképért Erőteljes homlok-fogaskerekes hajtás kettős csapágyazással és nagy csapágyazási távolsággal Szűkített vagy széles rend képezhető Edzett csúszótalpak SmartCut: Mivel a kaszatárcsák páros elrendezésben hátrafelé illetve a menetiránnyal szemben előrefelé forognak, a tökéletes rendképzés érdekében a kaszapengék átfedésének jónak kell lennie. Ezen okból az egymástól elfelé forgó kaszatárcsáknál az átfedés nagyobb kisebb hozamú állományok korai takarmánynövényeinek ideális, csíkmentes kaszálásához. A hátrafelé forgó pengék közötti nagyobb távolság nagymennyiségű termény jobb áteresztésének kedvez. 6 ActiveMow 12/15

7 A lehető legjobb vágáskép! Alacsony vágási magasság legelőkön és gyepeken, kissé magasabb a hosszú szálú szántóföldi takarmánynövények esetében: az ékprofil nagyobb beállítási tartományt kínál. Az ActiveMow kaszával Ön zavartalanul dolgozhat és tiszta vágásképet hagy hátra. A nagyméretű, kettős csapágyazású homlok-fogaskerekekkel és a nagy csapágyazási távolsággal a kaszatest erőteljes kialakítású és erősen terhelhető. Erőteljes fogazás A nagy homlok-fogaskerekek lapított fogprofiljának az az előnye, hogy a szomszédos homlok-fogaskerekek egyszerre több foggal kapcsolódnak egymásba, és így még jobb az erőátvitel. Gyakorlatias A közvetlenül a kaszatárcsák alatt levő homlok-fogaskerekek a csapágyházban excentrikusan helyezkednek el. A mellékhajtások kisebb fogaskerekei csapágyazásukkal együtt felfelé, a fő áthajtás nagy fogaskerekei pedig oldalirányban vehetők ki. Biztos védelem A csúszótalpak közötti, lekerekített ütközők védik a kaszatestet. Alsó oldaluk kialakítása megakadályozza a termény feltorlódását. A levágott termény folyamatosan jut tovább. ActiveMow 12/15 7

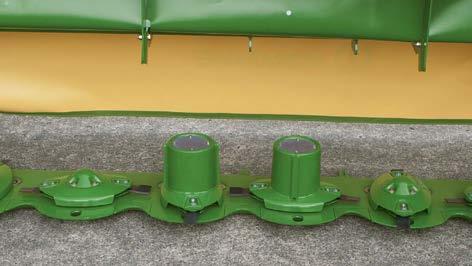

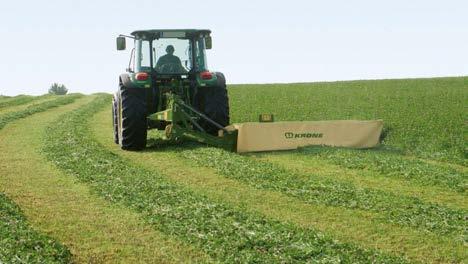

8 Mindenben az Ön kívánsága szerint: keskeny rendre rakott vagy szőnyegrendként elterített termény Egyetlen és két rend képzése Annak érdekében, hogy a lekaszált terményt ne tapossák le a traktor gumiabroncsai, az excentrikus csapágyházak olyan elrendezésűek, hogy a kaszatárcsák középfelé forogjanak. Az A forgásirányú ActiveMow R 200, R 240, R 280 és R 320 kaszák egyetlen rendet képeznek. Az A forgásirányú ActiveMow R 360 két rendet képez. Kaszadobok két rend képzésére A középre helyezett kaszadobok az ActiveMow R 360 kaszánál nem csak vágnak, hanem terelnek is. Az A forgásiránnyal kombinálva helyet hagynak a két rend között úgy, hogy a baloldali traktorkerék az adott nyomtávolság és gumiabroncs-szélesség mellett a következő fogásnál ne a most képzett rendet tapossa le. A rendképzés előnyei Nedves és süppedékes talajon előnyös a terményt rendre fektetni. Ekkor a terményt a traktor kerekei nem taposhatják le, így az veszteségmentesen felszedhető vagy forgatható, kezelhető. 8 ActiveMow 12/15

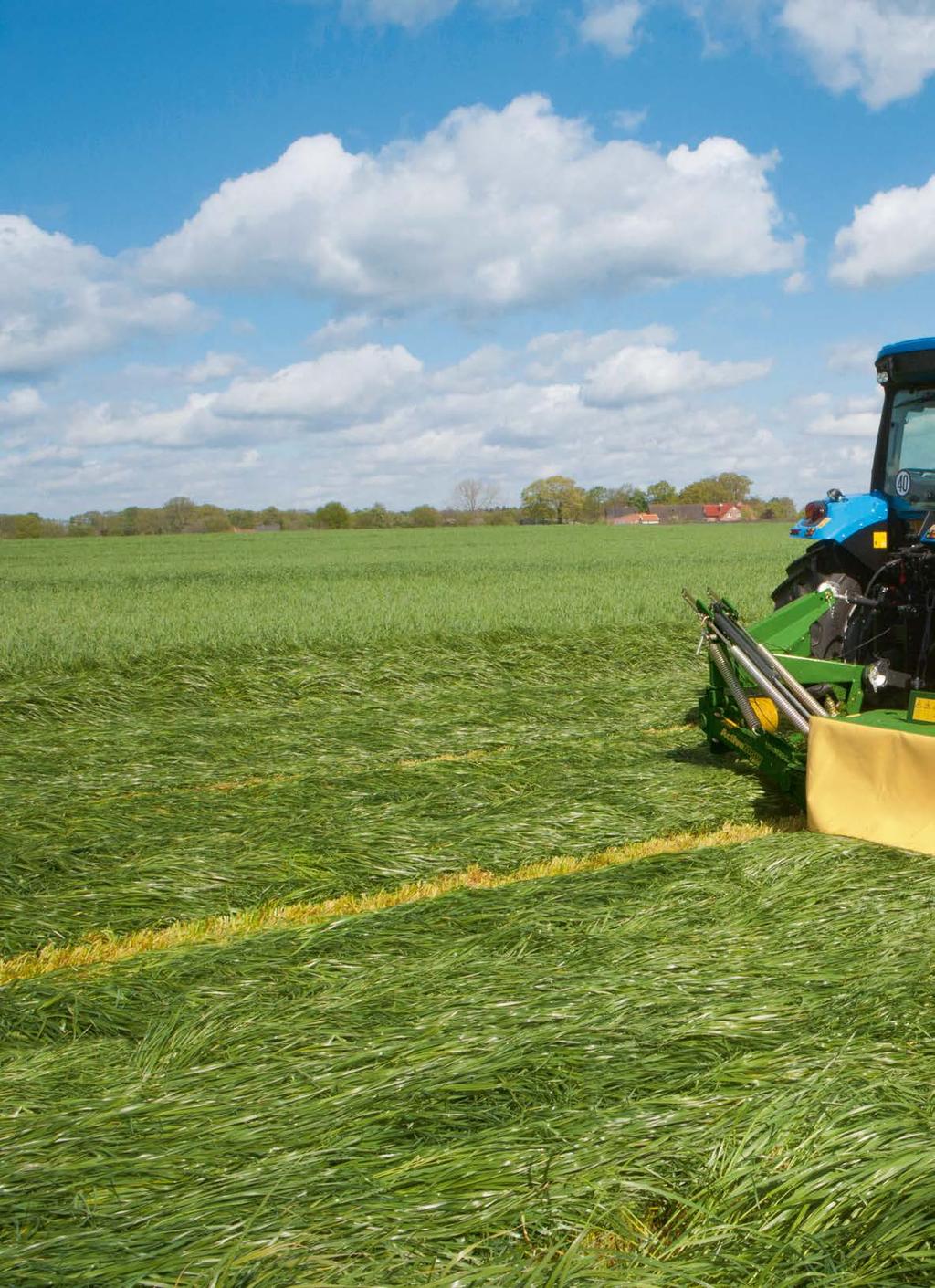

9 Szőnyegrendre terített termény A B forgásirányú ActiveMow kaszák a terményt szélesen terítik el. A kaszatárcsák páronként egymás felé forognak. Középső kaszatárcsák széles terítéshez Az ActiveMow 360 kaszánál szőnyegrend képzésekor a középső kaszadobok opciósan kaszatárcsákra is cserélhetők. Ezek a kaszatárcsák párban egymás felé forognak. A szőnyegrendre terítés előnyei A rendképzéssel ellentétben a teljes kaszálási munkaszélességben hátrahagyott termény egyenletesebben és gyorsabban szárad, mivel nagyobb a felülete. ActiveMow 12/15 9

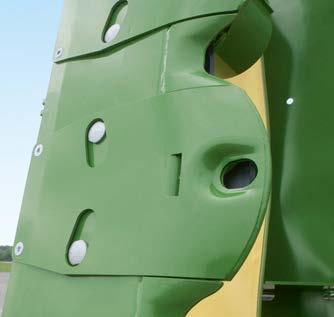

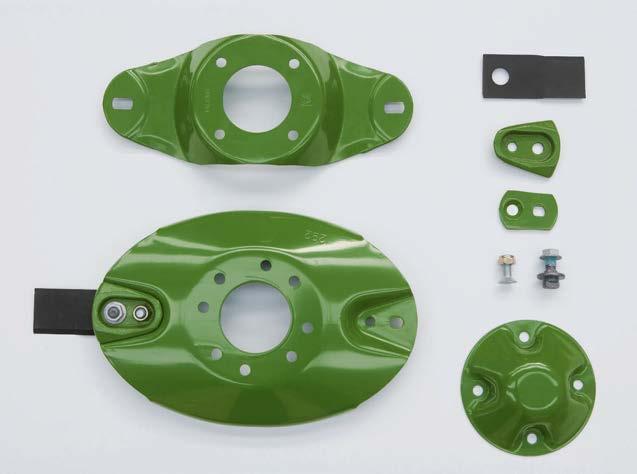

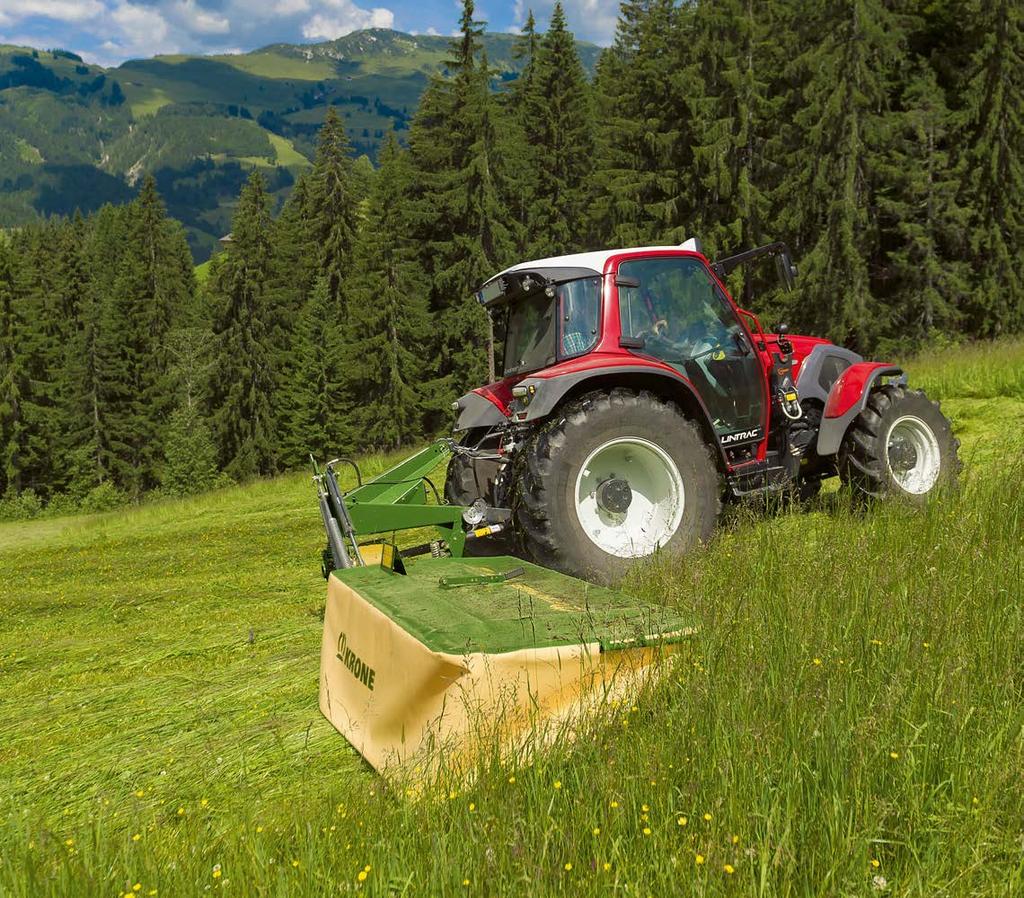

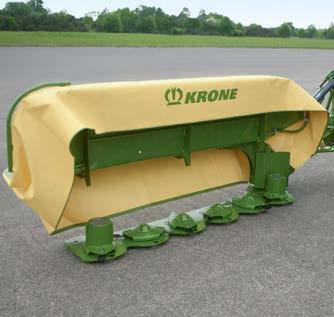

10 ActiveMow Minden részletében tökéletes Kíméli a gyepnemezt Cserélhető pengetartó csapok és terelőlemezek Széles csúszótalpak védik a kaszatestet Nagyon jól hozzáférhető A pengék cseréjéhez és a kasza tisztításakor a védőborítás első fele felhajtható. Ezzel az Ön számára szabaddá válik a munkatér. A kaszatest minden oldala jól hozzáférhető. Minden kéznél van A kivehető pengetároló rekesz bőséges, rendezett tárolóteret kínál. Semmi nem akadályozhatja meg egy-egy penge egyszerű cseréjét. Megkímélt gyepnemez Az edzett bóracélból készült, igen széles csúszótalpak csökkentik a talajnyomást, igen jól alkalmazkodnak a talajegyenetlenségekhez és védik a kaszatestet is. A csavarkötéssel felfogatott csúszótalpak könnyen cserélhetők. 10 ActiveMow 12/15

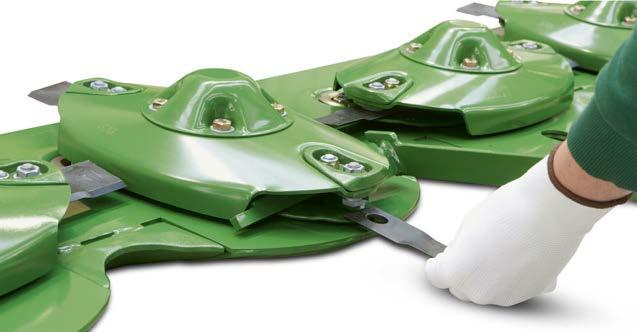

11 A gyakorlatra alapozott siker A KRONE tárcsás kaszák sikere a tökéletes munkavégzésükre, tartósságukra és minden más konstrukciótól megkülönböztető előnyeikre vezethető vissza. A gyors pengezár, a kevésbé kopó alkatrészeknek betudható csekélyebb költség és a csíkmentes kaszálást garantáló elrendezésben dolgozó kaszatárcsák csupán csak néhány példa annak alátámasztására, hogy miért érdemes ActiveMow kaszát választania. Pengecsere egyetlen pillanat alatt A pengék gyors-záras rögzítése a gyakorló gazda számára elengedhetetlenül fontos. A pengék az üzemeltetés helyszínén gyorsan és könnyen cserélhetők. Tiszta vágáskép A 118 mm hosszú, különleges kialakítású kaszapenge, valamint a pengék vágási tartományának széles átfedése tiszta vágást és egyenletes terményáramlást garantál. Költségtakarékos A kopott pengerögzítő csapok és az elhasználódásnak kitett terelő elemek a KRONE ActiveMow kaszáinál nem jelenthetnek komolyabb problémát. Ezeket könnyűszerrel, egyenként ki lehet cserélni. A pengetartó csapok helyett igény szerint csavarok is használhatók. ActiveMow 12/15 11

12 12 ActiveMow 12/15

13 ActiveMow 12/15 13

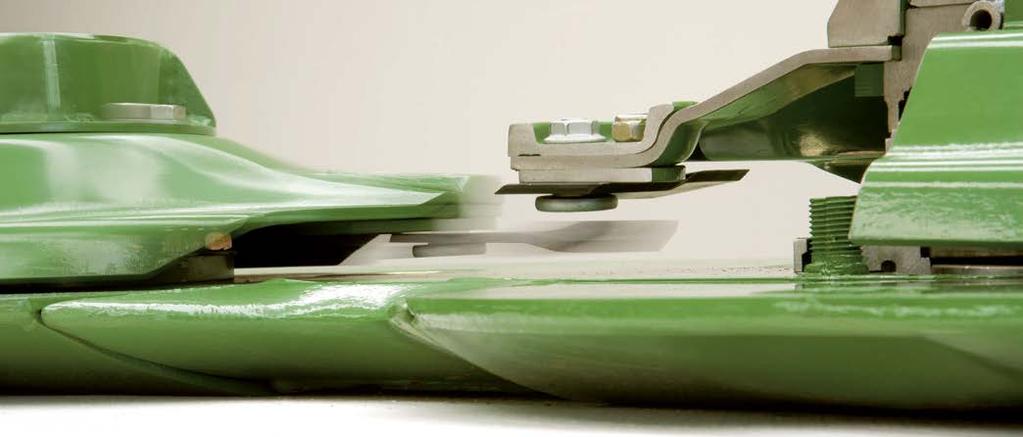

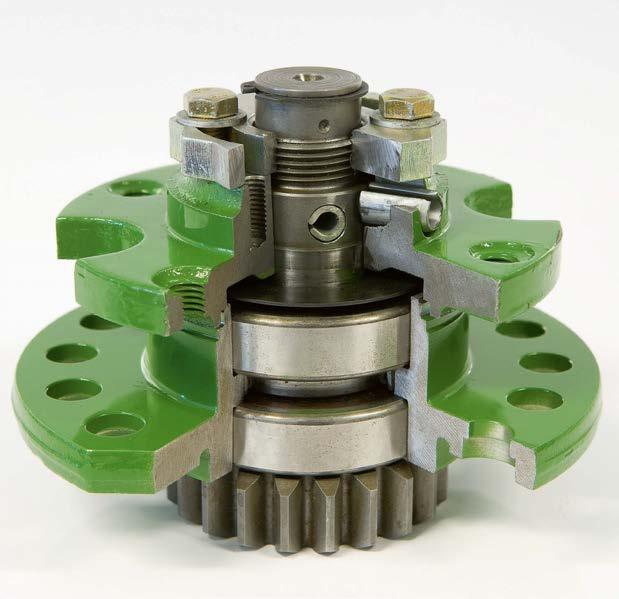

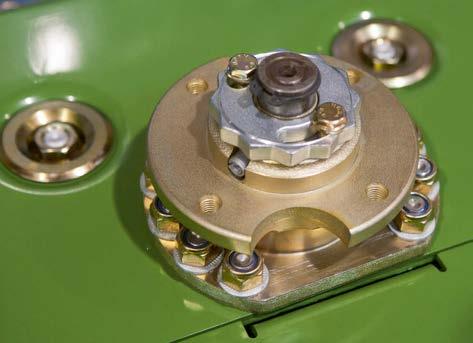

14 SafeCut A kaszatárcsák egyenkénti biztosítása Teljeskörűen védett hajtások Nem ütközhetnek fel a szomszédos kaszatárcsákra Kopásnak nincs kitéve A feszítő hüvelyek gyorsan, csekély költséggel cserélhetők Teljes védelem Az ActiveMow kaszák tárcsái kétszeresen védettek. A kaszatárcsák a kaszatest védelmében forognak, és nem nyúlnak túl a csúszótalpakon. A gyári alapfelszerelést képező SafeCut elnyíródó feszítőhüvelye és a kaszatárcsának a vágási síkból történő azonnali felemelkedése további biztonságot nyújt. Ideális Kaszálás közben a feszítőhüvelyek nincsenek terhelve. A csapágyegységet egy anya és két szorító csavar feszíti elő. A feszítőhüvelyek nem fáradhatnak ki. Reakcióképességük hosszú használat után is azonos, állandó szinten marad. 14 ActiveMow 12/15

15 SafeCut kizárólag a KRONE-tól! Mindenki tudja: az akadályra, idegen testre történő felütközés kárt és jelentős javítási költséget okozhat. E tekintetben a KRONE a SafeCut védelemmel kiemelkedő biztonságot szavatol. A kaszatárcsáknak a DLG ezüstérmével kitüntetett, egyenkénti védelme nagyfokú biztonságot és kényelmet jelent. A SafeCut az ActiveMow és az EasyCut sorozatú KRONE-kaszák gyári alapfelszereltségét képezi. Abszolút biztonságos Ahelyett, hogy az ütést a kaszatest homlok-fogaskerekeire engednék tovább, pillanatnyi túlterhelés esetén már a kaszatárcsát meghajtó fogastengelyben elnyíródnak a feszítőhüvelyek. A továbbforgó nyeles tengely egy emelkedő menet mentén kiemeli a kaszatárcsát a síkjából. A kaszatárcsa kikerül a veszélyes működési tartományból, a szomszédos kaszatárcsák forgási síkja fölé emelkedik és nem vész el. A SafeCut biztosítás megakadályozza a homlok-fogaskerekes hajtás és a szomszédos kaszatárcsák sérülését. A feszítőhüvelyek néhány perc alatt kicserélhetők és alig okoznak költséget. ActiveMow 12/15 15

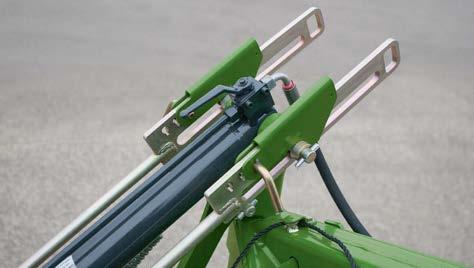

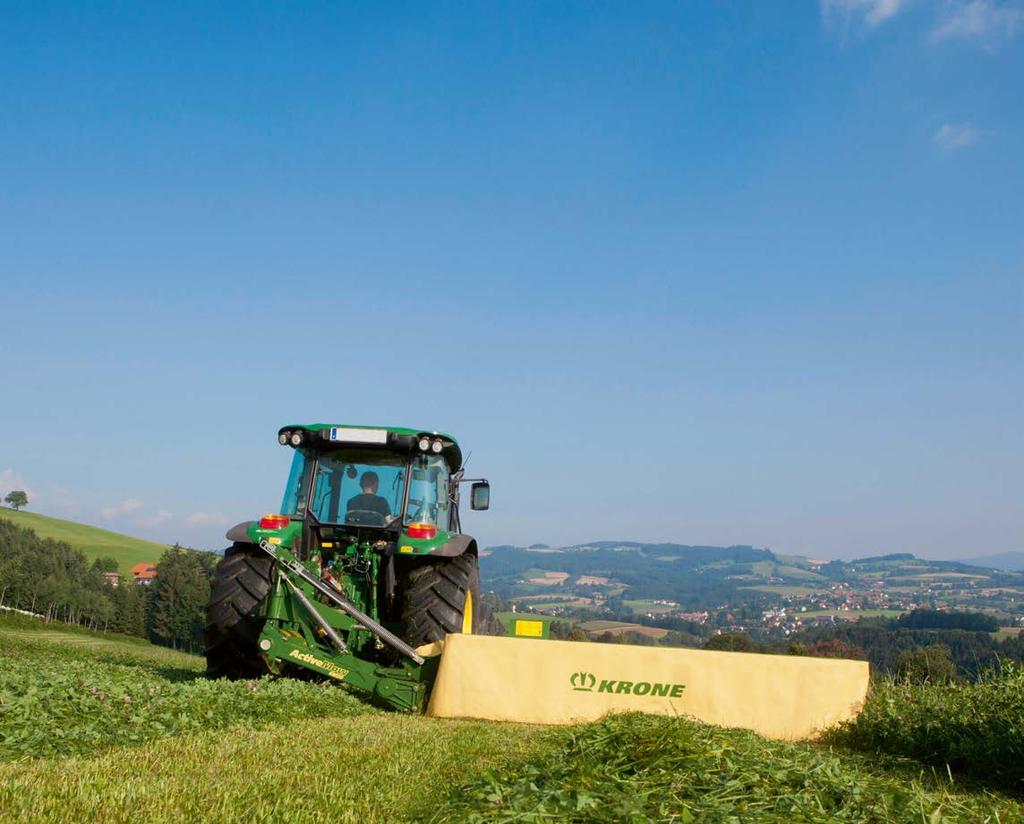

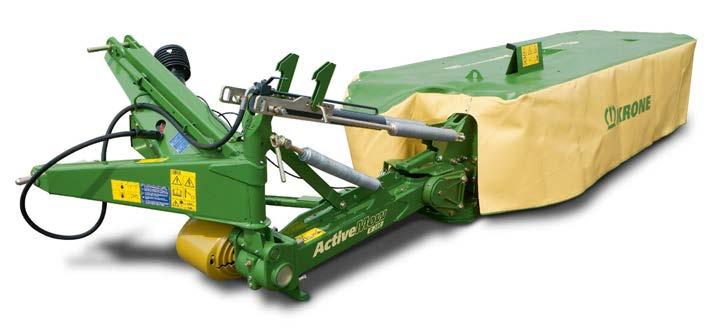

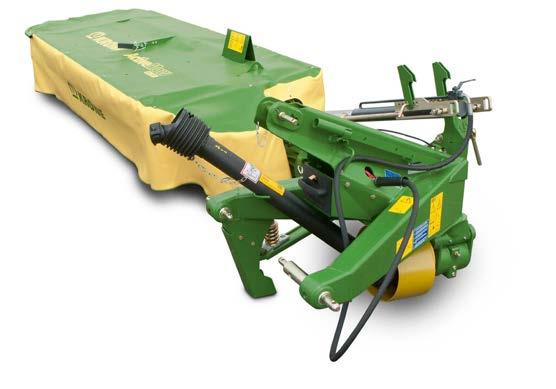

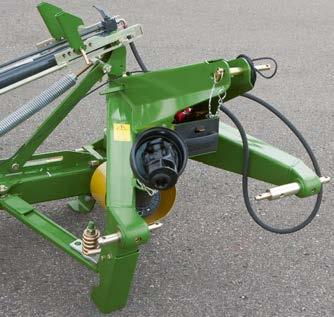

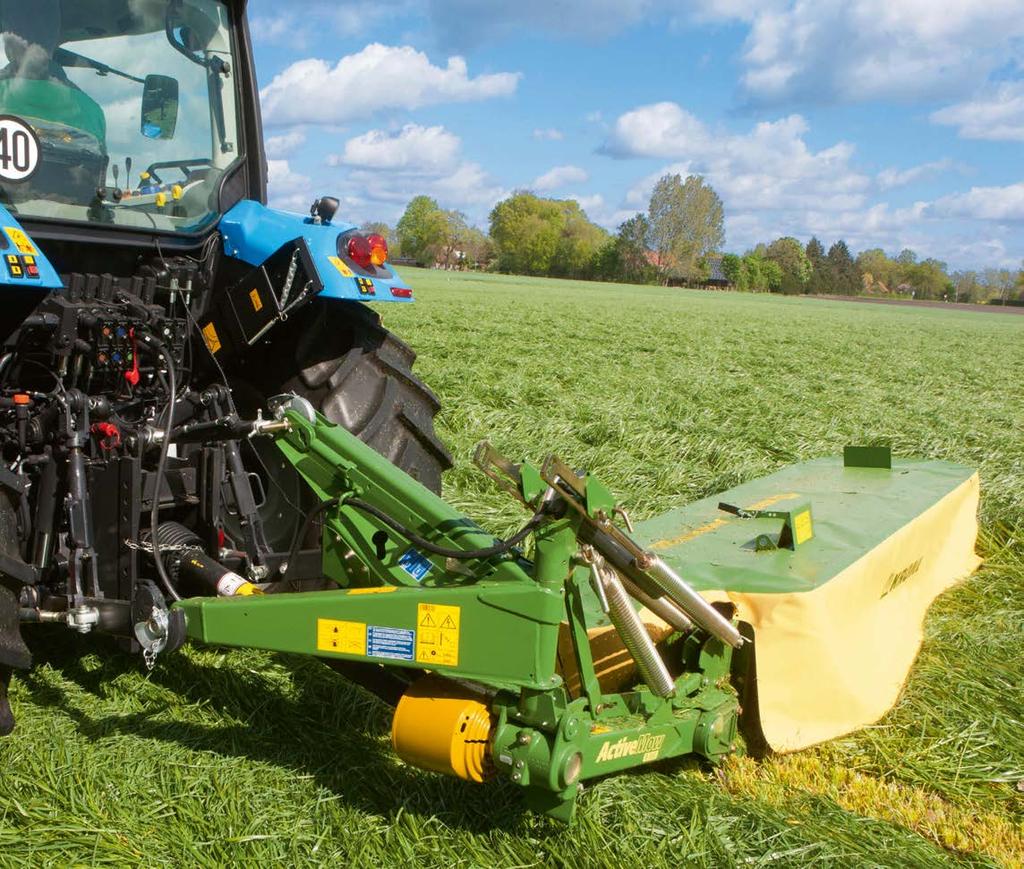

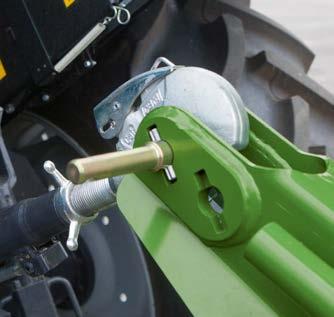

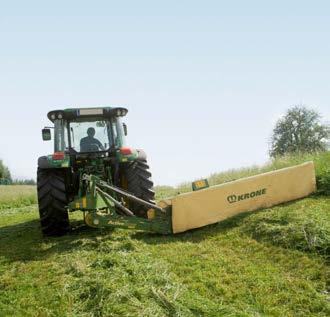

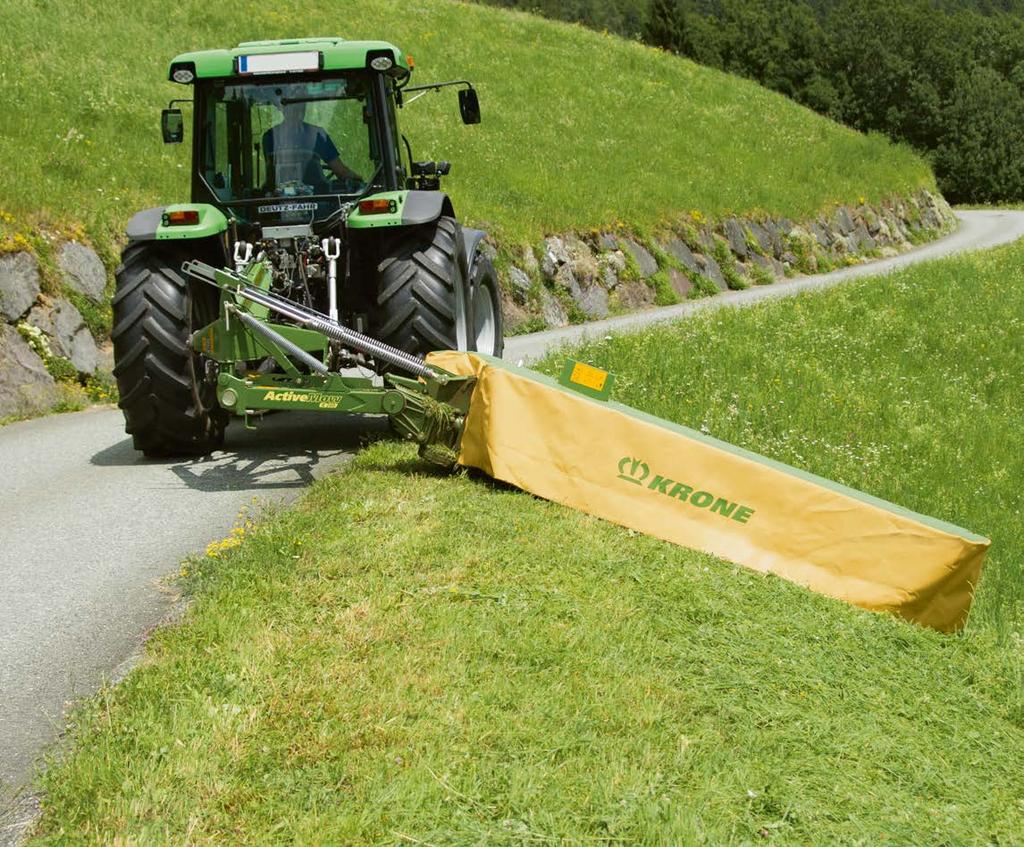

16 ActiveMow A lehető legjobb felszereltséggel Hatalmas kilengési tartomány, dimbes-dombos területen ideális Erőzáras közvetlen hajtás kardántengelyeken keresztül Teljesen kihasználható munkaszélesség az alsó felfogató karok csapjainak áthelyezésével Lejtőn is jó Az ActiveMow tárcsás kaszák felfelé és lefelé nagymértékben kilenghetnek, így lejtős, erősen hullámos vagy egyenetlen terepen is kiváló munkát végeznek. Stabil A hárompontos felfogatás erőteljes kialakítású. A kasza lekapcsolása után a meghajtó kardántengely rögzítésére külön tartó szolgál. Teljesen kihasználható munkaszélesség Az alsó felfogató karok csapjainak átállításával oldalirányban eltolható a kasza. Így a teljes munkaszélesség különböző nyomtávolságú traktorokkal lejtőn és frontkaszával kombinálva is kihasználható. 16 ActiveMow 12/15

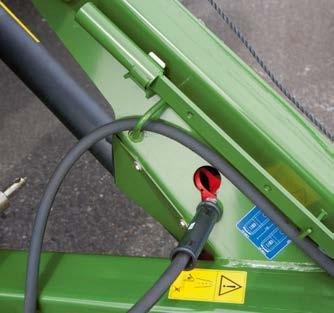

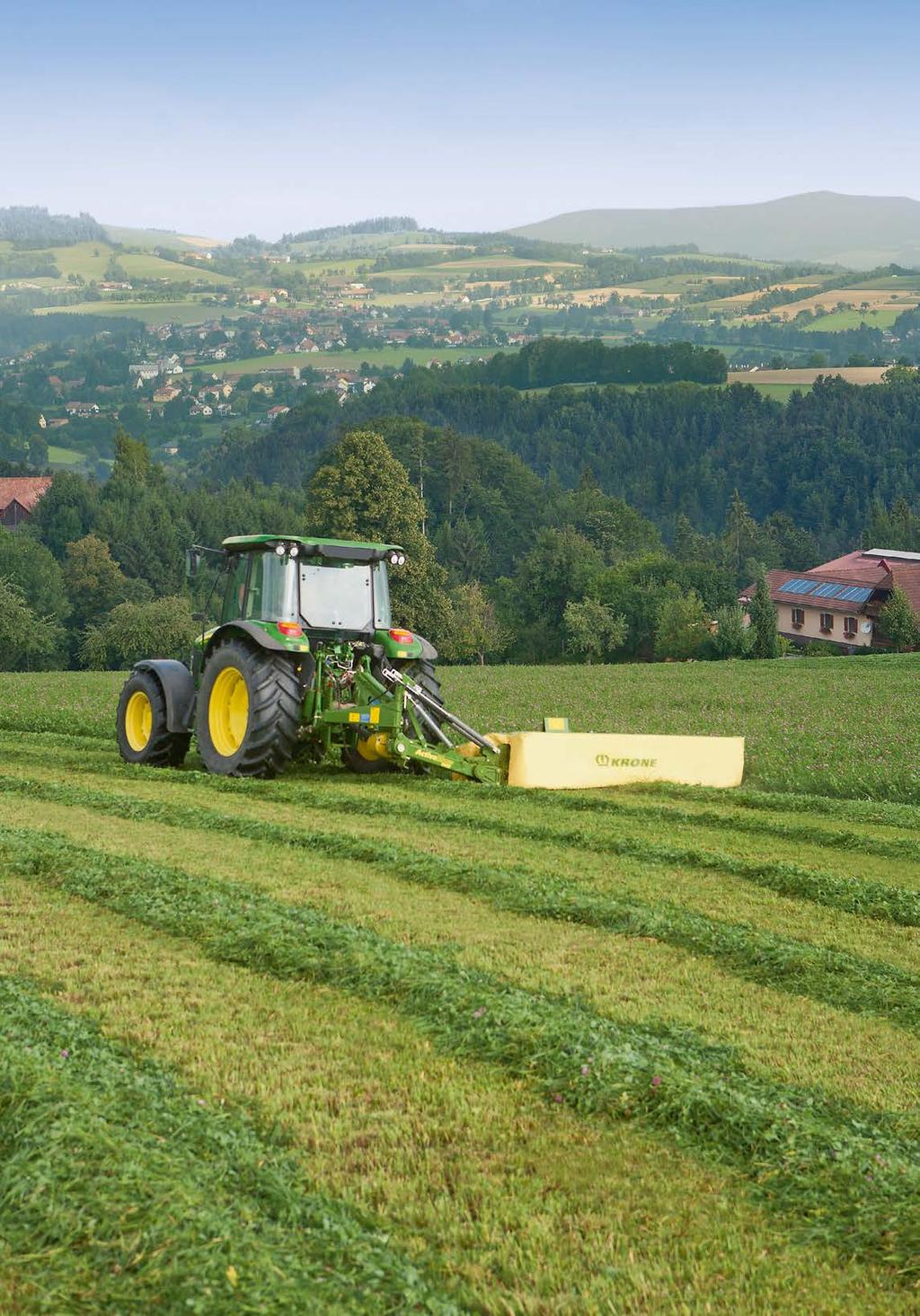

17 Minden helyzetben tökéletes A KRONE tárcsás kaszái a gyakorlat, a kutatás és a konstruktív fejlesztés intenzív együttműködésének eredményei. A kaszatest oldalra kinyúló felfogatása csekély önsúlyával, kompakt felépítésével és a mind felfelé, mint lefelé irányuló hatalmas kitérési tartományával tűnik ki. Az ActiveMow tárcsás kaszák hűen követik a talajegyenetlenségeket, és dombos, lejtős területen is igen jól beváltak. Teljes biztonság A KRONE beállítható tekercsrugóval ellátott ütközés elleni védelme azonnal és megbízhatóan reagál. Akadályra felütközve a komplett kaszaegység hátrafelé kihajlik. Stabil fordulatszám és nagy teljesítmény A hajtómű és a tengelyek által közvetített erőteljes, közvetlen hajtás még nehéz körülmények között is garantálja a traktor és a kaszatest közötti példás erőátvitelt. Komfortos leállítás A lekapcsolt gépen külön tartó szolgál a hidraulikatömlő tiszta elhelyezésére. A tömlő végén levő fogantyú megkönynyíti a fel- és lecsatlakoztatást. Tökéletesen biztonságos A felső kitámasztó kar lyuksor mentén áthelyezhető csapja elfordulás elleni biztosítással rendelkezik. Ez a csap mind a II, mind pedig a III kategóriájú felső kitámasztó karokhoz használható. ActiveMow 12/15 17

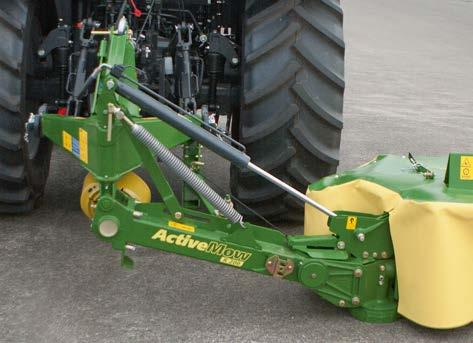

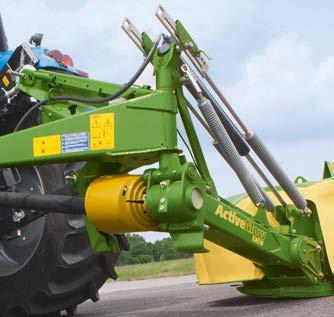

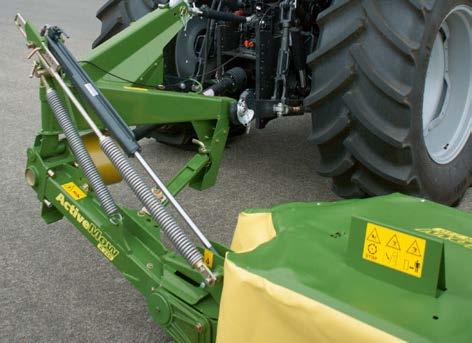

18 Zseniálisan egyszerű Optimális talajnyomás Tehermentesítő rugók az optimális talajnyomás melletti egyenletes magasságú vágáshoz Kényelmes rugóállítás áthelyezhető csapszegekkel A lehető legjobb talajkövetés: a tehermentesítő rugók azonnal reagálnak Egyetlen tehermentesítő rugóval Az ActiveMow R 200 tárcsás kasza csekély önsúlyának köszönhetően egyetlen, fokozat nélkül állítható tehermentesítő rugóval dolgozik. Két tehermentesítő rugóval Az ActiveMow R 240 típusokon két, szerszám igénybevétele nélkül állítható tehermentesítő rugó van. A belső tér rugója csavarorsóval állítható, a kinyúló géprészt tehermentesítő rugó pedig az áthelyezhető csapszeg segítségével. 18 ActiveMow 12/15

19 Gyorsan dolgozni és tisztán betakarítani A kézzel állítható tehermentesítő rugóknak az az előnyük, hogy azonnal és rendkívül gyorsan reagálnak. Így gyors menetben, egyenetlen talajon is tökéletes lehet a vágáskép, ami a tiszta, nagyértékű takarmány mellett a gyors, egyenletes újrasarjadás alapja. A KRONE ActiveMow kaszája egyszerű felépítésével, komplikációmentes beállításával és példás munkájával Önt is meggyőzi. Folyamatos terményáram A külső tartókonzolos védőkerettel semmi nem állhat a terményáramlás útjába. Az egyenletes rendképzés meggyőzően jó. Csekélyebb talajnyomás erősebb talajnyomás A kaszatest talajnyomását a húzórugók előfeszítése szabja meg. Az ActiveMow R 240, R 280, R 320 és R 360 típusoknál a rugófeszesség az áthelyezhető csapszegekkel szerszám igénybevétele nélkül, kényelmesen állítható. A rugók előfeszítésének növelésekor csökken a talajnyomás. Három tehermentesítő rugóval Az ActiveMow R 280, R 320 és R 360 kaszák három tehermentesítő rugóval működnek: egy rugó a belső teret, kettő pedig a külső géprészeket tehermentesíti. Feszültségmentes leállítás A kasza a tehermentesítő rugó feszességének megszüntetésével könnyedén kapcsolható le- vagy fel. Az ActiveMow R 240, R 280, R 320 és R 360 típusoknál ehhez a tehermentesítő rugó kilincsművét kell felfelé fordítani. A rugók kiakasztására nincs szükség. ActiveMow 12/15 19

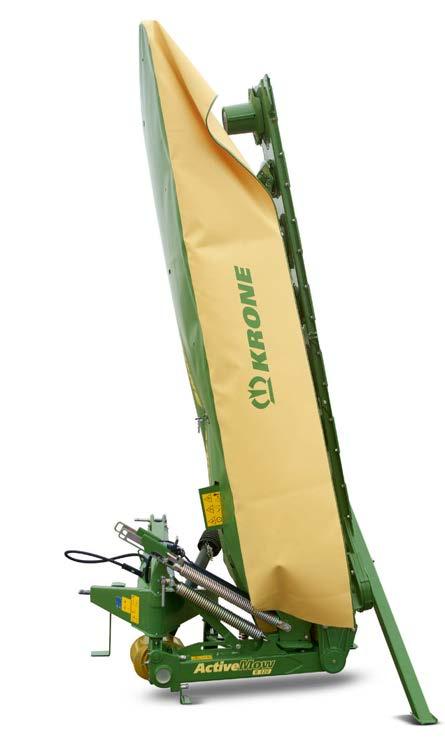

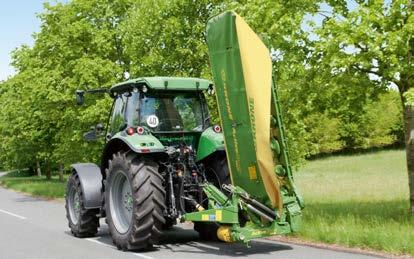

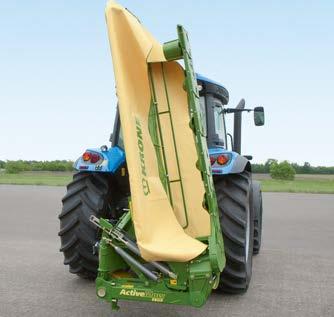

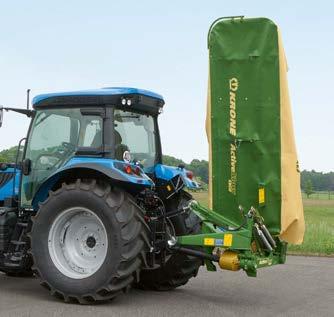

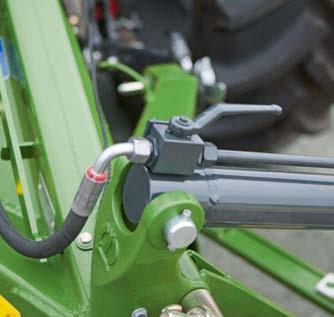

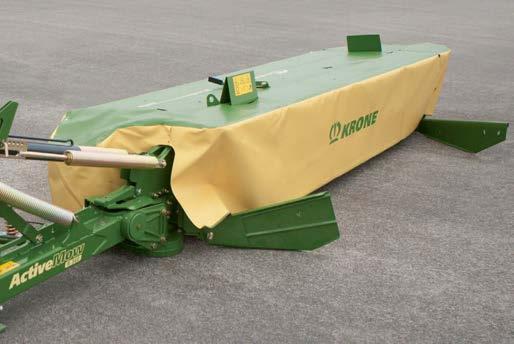

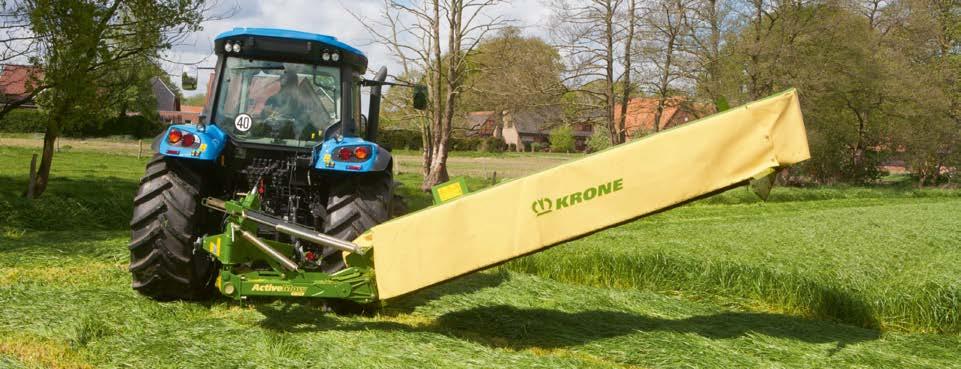

20 ActiveMow Jól jár vele Biztonságos szállítási helyzet felfelé 100 -kal felhajtott kaszatesttel, a lehető legjobb kilátással hátrafelé Kompakt elrendezés gyors menethez Helytakarékos betárolás az opcionális támasztólábakon A traktor függesztőművének alsó karjait forgóban nem kell kiemelni Kényelem a forgóban A táblavégi forduláskor vagy a már rendre rakott terményen keresztülhajtva a kaszatest a védőborítással együtt hidraulikusan felemelhető. A traktor függesztőművének alsó tartókarjai nem mozdulnak. A kiemelési úthosszat ütköző határolja le. 20 ActiveMow 12/15

21 Gyakorlatias és átgondolt A KRONE ismeri a gyakorlati követelményeket és ActiveMow tárcsás kaszáival nagyobb kényelmet, magasabb profitot és több előnyt nyújt. A szállítási helyzetben 100 állásba felhajtott gép egyenletes súlyeloszlásától kezdve, a hátrafelé is jó kilátáson át egészen az opciósan kínált, függőleges állásban történő helytakarékos tárolásig a KRONE tárcsás kaszái sok olyan praktikus megoldást kínálnak, amelyek a munkát megkönnyítik és hatékonyabbá teszik. Kompakt Az opciós támasztólábakra a kasza nemcsak munkahelyzetben, hanem szállítási helyzetbe állítva, felhajtott kaszatesttel is ráhelyezhető. Ez a kasza téli betárolásakor ideális, helytakarékos megoldás. Biztonságos szállítás Szállítási helyzetben az ActiveMow kasza 100 állásba felhajtható és a középálláson túlbillenthető. A traktor jobboldali hátsó kerekének tehermentesítésével javulnak a menettulajdonságok. A visszapillantó tükörből hátrafelé teljesen szabad kilátás nyílik. Egyszeres működés Egyetlen egyszeres működésű hidraulika csatlakozó elegendő az ActiveMow kasza munka- vagy szállítási helyzetbe állítására. A tárolóba történő leállításkor elzárandó csap a hidraulikus munkahenger közvetlen közelében könnyen elérhető. Traktorközelben A hátul csupán behajtott kaszákhoz képest az ActiveMow felhajtott szállítási helyzetében kevésbé tehermentesíti a traktor első tengelyét. Ez gyorsabb haladáskor és egyenetlen terepen nagy biztonságot eredményez. ActiveMow 12/15 21

22 22 ActiveMow 12/15

23 Műszaki adatok ActiveMow ActiveMow R 200 ActiveMow R 240 ActiveMow R 280 ActiveMow R 320 ActiveMow R 360 Munkaszélesség m 2,05 2,44 2,83 3,22 3,61 Kaszatárcsák száma /5 Kaszadobok száma /4 SafeCut sorozat sorozat sorozat sorozat sorozat Gyors-záras pengecsere sorozat sorozat sorozat sorozat sorozat Teljesítményszükséglet kw/le 27/37 30/41 40/55 50/68 55/75 TLT-fordulatszám min Önsúly kg Hárompontos függesztőmű kategória I + II I + II I + II I + II I + II Hidraulika csatlakozók 1x egyszeres 1x egyszeres 1x egyszeres 1x egyszeres 1x egyszeres Területteljesítmény ha/h 2 2-2,5 2, ,5 3,5-4 Az ábrák, méretek és súlyok nem feltétlenül felelnek meg a sorozatban gyártott kivitelnek és ezért nem kötelező érvényűek. Magasabb tarló 80 mm-nél magasabban is kaszálhat a beszereléstől függően további 30 mm illetve 50 mm magasítást lehetővé tevő különleges csúszótalpakkal. Opciós rendképző lemezek jobb- és baloldalon Ezek a terelőlemezek egészen keskeny rend képzését teszik lehetővé. A traktor kerekei a tisztán maradó sávokban járnak, és nem tapossák le a frissen lekaszált terményt kevésbé hordképes talajon ideális megoldás! ActiveMow 12/15 23

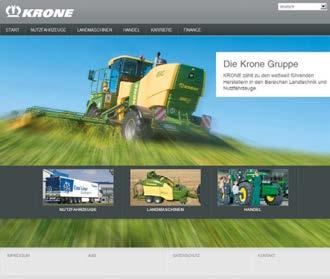

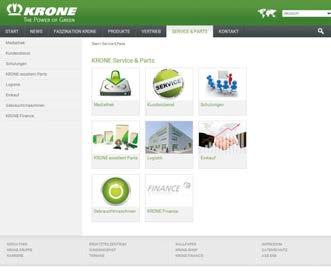

24 Online Fedezze fel a KRONE világát a internetcímen. Oldalainkon számokat, tényeket és újdonságokat közlünk, illetve szervizszolgáltatásaink egész sora közül válogathat. Aktuális Itt olvashatja a legfrissebb KRONE híreket. A termékbemutatóktól kezdve a szakkiállítás-összefoglalóig itt mindent megtalálhat. Legyen Ön is naprakész! Termékek Széleskörű tájékoztatást olvashat a KRONE teljes termékkínálatáról. Ezen menüpont alatt a videóktól kezdve a kezelési útmutatókig mindent megtalálhat. Forgalmazás Itt megtalálhatja az Ön KRONE márkakereskedőjét legyen szó japán KRONE-importőrökről vagy az Önhöz közeli márkakereskedőről. Médiatár A KRONE adatbankban több ezer dokumentumot, képeket, teszteredményeket, stb. találhat. A KRONE médiatárban a KRONE termékekre vonatkozó részletes információk olvashatóak. Naptár Élőben is szeretne találkozni a KRONE-val? Itt minden olyan kiállítás vagy szántóföldi bemutató időpontját megtalálja, amelyeken a KRONE termékeket közelebbről is megszemlélheti. Letöltés KRONE naptárat keres az asztalára vagy képeket egy prezentációhoz? A KRONE Download menüpont alatt sok olyan hasznos dolgot találhat, amelyeket a legkülönbözőbb projektek megvalósításához használhat. Használt gépek A KRONE kínálatában gyakran találhatóak bevezető vagy kiállítási modellek. Találja meg a megfelelő KRONE gépet, és helyi márkakereskedőjével tisztázza le az esetleges vásárlás részleteit. Pótalkatrészek A hét minden napján, napi 24 órában KRONE alkatrészek várakozás nélkül. A KRONE Agroparts portálon minden alkatrész cikkszámmal és pontos leírással szerepel. en keresztül azonnal megrendelheti márkakereskedőjétől a szükséges alkatrészt. Shop Ajándékot keres vagy mezőgazdasági gépmodelleket gyűjt? Ebben az esetben mindenképpen érdemes virtuális látogatást tennie a KRONE Shopba. Itt is van lehetőség online rendelésre, bármely napszakban. Szerviz Felvilágosítás számos témakörben, a gyár kapcsolattartójától kezdve az Ön KRONE gépének finanszírozásáig, illetve technikusok és felhasználók számára indított továbbképzéseinkről. Az Ön KRONE márkakereskedője Maschinenfabrik Bernard KRONE GmbH Heinrich-Krone-Straße 10 D Spelle HU ActiveMow Telefon: +49 (0) Telefax: +49 (0) info.ldm@krone.de
