1 Motorvédő megszakító (MPCB) J7MN ) Motorvédő áramköri megszakító rendszer (CLSS 0 motorvédelem) Forgógombos és kapcsolós típusok Névleges üzemi áram = 2, 25, 50 és 00 Kapcsolási kapacitás legfeljebb 2,5 = 00 k/400 V Rögzített rövidzárkioldó = 3 x I u Túlterhelés-kioldó (beállítható) 0,7 x I u Egyfázisú érzékenység Segédérintkező-modulok BE/KI jelzés a homlok- és az oldalfelületre szerelhető megszakítókhoz Kioldásjelzés a megszakító kétoldali felszereléséhez Tartozékok Feszültségcsökkenési kioldó Sönt kioldó Háromfázisú gyűjtősínes rendszer akár 5 megszakítóhoz Műanyag tokozások (IP55) forgómechanikával (fekete/szürke és piros/sárga) Műanyag előlapok (IP55) Forgómechanikás ajtózár (fekete és piros/sárga) Szigetelt csatolóegységek a motorkontaktor és a motorvédő megszakító közé biztosíték nélküli terhelésbekötéshez Külön alkatrészként is beszerezhetők Ugyanaz a típus alkalmas a motorvédő megszakító 2 -es és 25 -es változatához is Mini motorkontaktorokhoz legfeljebb 5,5 kw teljesítményig Motorkontaktorokhoz legfeljebb 45 kw teljesítményig kw-ig kombinált elektromos és mechanikus csatlakozás kw és 45 kw között csak elektromos csatlakozás Megfelel az koordinálási típusnak Engedélyezések Követelmény UL IEC VDE 0660 EN Útmutató száma (US,C) Motorvédő megszakító (MPCB) J7MN

2 Rendelési információ típusszámok magyarázata. Motorvédő megszakító (MPCB) J7MN-##-### 2 3 ) Motorvédő megszakító (MPCB) 2) 2: Kapcsolós típus (0,6 2 ) 25: Forgógombos típus (0,6 25 ) 50: Forgógombos típus (25 50 ) 00: Forgógombos típus (63 00 ) 3) Beállítási tartomány (példák) E6: 0, 0,6 E2: 0,4 0,2 6: Segédérintkezők a megszakítóhoz J73MN-### 2 3 ) Segédérintkező a megszakítóhoz 2) : záró nyitó 3) S: egyoldali felszerelés F: homloklapi felszerelés J73MN-#-## # ) Segédérintkező a megszakítóhoz 2) T: Kioldásjelző érintkező 3) : záró nyitó 4) S: egyoldali felszerelés 3. Tartozékok a megszakítóhoz J74MN-#-## 2 3 ) Tartozékok a megszakítóhoz 2) S: Sönt kioldó U: Kisfeszültségű kioldó 3) N: 230 V 50 Hz / 240 V 60 Hz N2: V 50/60 Hz N3: 0 V 50 Hz / 20 V 60 Hz N4: 400 V 50/60 Hz J74MN-## ## # ## ) Tartozékok a megszakítóhoz 2) PF: IP55-tokozás P: Modulos műanyag előlap PH: Előlaptartó 3) 2: Kapcsolós típus, 05 mm-es 25: Forgógombos típus, 05 mm-es 4) S: kisméretű változat, 85 mm-es 5 RY: piros/sárga fogantyú J74MN-##-## 2 3 ) Tartozékok a megszakítóhoz 2) DC: jtócsatoló forgószerkezetek 3) B: fekete / szürke RY: piros / sárga J74MN-## ### 2 3 ) Tartozékok a megszakítóhoz 2) TB: Csatlakozóegység UL/cUL E-típushoz 3) 25: forgógombos típushoz 25 -ig 00: forgógombos típushoz 00 -ig 4. Gyűjtősínek J75-CPM-#-##-## ) További referencia kisfeszültségű kapcsolóberendezésekhez (LVSG) 2) Gyűjtősínrendszerek 3) Egységek száma (2, 3, 4 vagy 5) 4) Modultávolság 45 = oldalsó felszerelésű segédérintkezők nélkül 54 = oldalsó felszerelésű segédérintkezőkkel 5) Névleges áram fázisonként 6 = 64 2 = Oldalsó vonalcsatlakozók J75-BTC-##-## ) További referencia kisfeszültségű kapcsolóberendezésekhez (LVSG) 2) Oldalsó vonalcsatlakozók 3) Névleges áram fázisonként 25 = = 20 4) Szabványok IC = megfelel az IEC 947- és az UL 508 szabványnak EC = gyűjtősínekkel együtt megfelel az UL 508E szabványnak E = gyűjtősínek nélkül megfelel az UL 508E szabványnak 6. Burkolatok J75-T-## 2 3 ) További referencia kisfeszültségű kapcsolóberendezésekhez (LVSG) 2) Burkolatok 3) Méret 63 = 64 -es rendszer 20 = 20 -es rendszer 7. Tartozékok a megszakítóhoz (biztosíték nélküli terhelésbekötéshez) a) Csatolóegységek elektromos és mechanikus csatlakozáshoz J74MN-### ) További referencia kisfeszültségű kapcsolóberendezésekhez (LVSG) 2) VK: elektromechanikus csatlakozó mini kontaktorhoz (4 5,5 kw) VK3: elektromechanikus csatlakozó motorkontaktorhoz (4 kw) b) Csatolóegységek elektromos csatlakozáshoz J74MN-##-### 2 3 ) További referencia kisfeszültségű kapcsolóberendezésekhez (LVSG) 2) VD: J7MN + J7KN csatolóegység 3) 50: J7MN-50 + J7KN : J7MN-00 + J7KN c) DIN-sínes adapterek J74MN-HU-## 2 3 ) További referencia kisfeszültségű kapcsolóberendezésekhez (LVSG) 2) HU: DIN-sínes adapter 3) : J7MN-2-25 típushoz 50: J7MN-50 típushoz 00: J7MN-00 típushoz 2 Motorvédő megszakító (MPCB) J7MN

3 rendszer áttekintése Motorvédő megszakító (MPCB) Névleges áram In J7MN-2 típusú megszakítók V-os motorokhoz * kw Beállítási áram Hőmérsékleti túlterhelés kioldás zonnali zárlati kioldás Zárlati megszakítóképesség V-on k Csomagolás 0,6-0, 0,6 2, 00 J7MN-2-E6 0,2 0,2-0,4 0,2 2,6 00 J7MN-2-E2 0,2 0,25 0,06 0,8 0,25 3,3 00 J7MN-2-E25 0,2 0,32 0,09 0,22 0,32 4,2 00 J7MN-2-E32 0,2 0,4-0,28 0,4 5,2 00 J7MN-2-E4 0,2 0,5 0,2 0,35 0,5 6,5 00 J7MN-2-E5 0,2 0,63 0,8 0,45 0,63 8,2 00 J7MN-2-E63 0,2 0,8-0,55 0, J7MN-2-E8 0,2 0,25 0, J7MN-2-0,2,25 0,37 0,9, J7MN-2-E25 0,2,6 0,55,, J7MN-2-E6 0,2 2 0,75, J7MN-2-2 0,2 2,5 -,8 2, J7MN-2-2E5 0,2 3,2, 2,2 3, J7MN-2-3E2 0,2 4,5 2, J7MN-2-4 0,2 5-3, J7MN-2-5 0,2 6,3 2,2 4,5 6, J7MN-2-6E3 0, , J7MN-2-8 0, J7MN-2-0 0,2 2 5, J7MN-2-2 0,2 *) jánlott értékek normál motorokhoz *2) maximális motoráram: 95 darab Tömeg körülbelül kg/darab Motorvédő megszakító (MPCB) J7MN 3

4 Névleges áram In J7MN-25 típusú megszakítók V-os motorokhoz * kw Beállítási áram Hőmérsékleti túlterhelés kioldás zonnali zárlati kioldás Zárlati megszakítóképesség V-on k 0,6-0, 0,6 2, 00 J7MN-25-E6 0,32 0,2-0,4 0,2 2,6 00 J7MN-25-E2 0,32 0,25 0,06 0,8 0,25 3,3 00 J7MN-25-E25 0,32 0,32 0,09 0,22 0,32 4,2 00 J7MN-25-E32 0,32 0,4-0,28 0,4 5,2 00 J7MN-25-E4 0,32 0,5 0,2 0,35 0,5 6,5 00 J7MN-25-E5 0,32 0,63 0,8 0,45 0,63 8,2 00 J7MN-25-E63 0,32 0,8-0,55 0, J7MN-25-E8 0,32 0,25 0, J7MN-25-0,32,25 0,37 0,9, J7MN-25-E25 0,32,6 0,55,, J7MN-25-E6 0,32 2 0,75, J7MN ,32 2,5 -,8 2, J7MN-25-2E5 0,32 3,2, 2,2 3, J7MN-25-3E2 0,32 4,5 2, J7MN ,32 5-3, J7MN ,32 6,3 2,2 4,5 6, J7MN-25-6E3 0, , J7MN , J7MN ,32 2,5 5,5 9 2, J7MN-25-2E5 0,32 6 7, J7MN , J7MN , J7MN , J7MN ,32 J7MN-50 típusú megszakítók Csomagolás darab J7MN , J7MN , , J7MN , J7MN , J7MN ,96 Tömeg körülbelül kg/darab J7MN-00 típusú megszakítók J7MN , J7MN , J7MN , * J7MN , *) jánlott értékek normál motorokhoz *2) maximális motoráram: 95 4 Motorvédő megszakító (MPCB) J7MN

5 Tartozékok Keresztirányú segédérintkező-egység Leírás Változat ehhez a megszakítóhoz Csomagolás darab Érintkezőegység záró + nyitó összes J73MN-F 0 0,02 Tömeg körülbelül kg/darab Segédérintkező-egység bal oldali felszereléshez (megszakítónként legfeljebb darab) Érintkezőegység záró + nyitó, 9 mm összes J73MN-S 0 0,03 Jelzőkapcsoló bal oldali felszereléshez (biztosítékonként legfeljebb darab) Jelzőkapcsoló záró + nyitó darabonként Független kioldás- és zárlatjelzés J7MN-25 J7MN-50 J73MN-T-S 0,07 Segédkioldók jobb oldali felszereléshez (megszakítónként legfeljebb darab) Feszültségcsökkenési C 50 Hz kioldó 0 V Kioldja a megszakítót, 230 V amikor a feszültség 400 V megszakad. Megakadályozza a motor véletlen újraindulását a feszültség helyreállításakor, a VDE 03 alapján VÉSZLEÁLLÍTÁSHOZ használható Sönt kioldó Kioldja a megszakítót, amikor a kioldótekercs áram alá kerül. 50/60 Hz 00% BE V C 60 Hz 20 V 240 V 400 V összes összes összes J74MN-U-N3 J74MN-U-N J74MN-U-N4 0,2 0,2 0,2 50/60 Hz, DC 5s BE V összes J74MN-S-N2 0, Érintkezőegység culus E-típus szerint megnövelt kúszóáramút és légköz Érintkezőegység legfeljebb 600 V az UL 489 szerint nem alkalmas a keresztirányban felszerelt segédérintkező-egységhez J7MN-25 J7MN-00 J74MN-TB25 J74MN-TB00 0,2 0,5 Tokozások és előlapok Előlapok Leírás Változat ehhez a megszakítóhoz Műanyag előlap a megszakítók aktuátordiafragmával és működtetéséhez bármely tartóval a megszakítóhoz tokozásban IP55-ös védettség Műanyag előlap forgó működtetőszerkezettel reteszelhető Előlapra szerelhető tartó J74MN-P25 a megszakítók működtetéséhez bármely tokozásban IP55-ös védettség tartót az előlapra lehet felszerelni, a megszakító (a tartozékokkal együtt) rápattintható Csomagolás darab J7MN-2 J74MN-P2 0,08 J7MN-25 J7MN-50 J74MN-P25 0,08 J7MN-25 J74MN-PH 0,2 Tömeg körülbelül kg/darab Tokozások Műanyag tokozás aktuátor diafragmához való nyílásfedél a J7MN-2 típushoz, tömíthető IP55-ös védettség N- és PE-csatlakozóval 72 mm (+ segédérintkező + kioldó) 54 mm (+ oldalsó segédérintkező) J7MN-2 J74MN-PF2 J74MN-PF2S 0,27 0,23 Motorvédő megszakító (MPCB) J7MN 5

6 jtócsatoló szerkezetek * RY = piros/sárga szerkezet Leírás Változat ehhez a megszakítóhoz Műanyag tokozás forgatható működtetőszerkezethez való nyílásfedéllel a J7MN-25 típushoz, reteszelhető Szigetelt háromfázisú gyűjtősínrendszer IP55-ös védettség N- és PE-csatlakozóval 72 mm (+ segédérintkező + kioldó) 54 mm (+ oldalsó segédérintkező) J7MN-25 J74MN-PF25 J74MN-PF25RY * J74MN-PF25S J74MN-PF25SRY * z ajtócsatoló forgatható működtetőszerkezetek egy gombot, egy csatolóelemet és egy hosszabbító tengelyt (5 mm x 5 mm) tartalmaznak. z ajtócsatoló forgatható működtetőszerkezetek IP 65-ös védettségűek. z ajtóreteszelő eszköz megakadályozza a kapcsolótábla ajtajának véletlen nyitását a megszakító BE állásában. KI állás akár 3 lakattal is biztosítható. jtócsatoló forgószerkezet, fekete Vésznyomógombos ajtócsatoló forgószerkezet 330 mm-es hosszabbító tengely tartókerettel 330 mm-es hosszabbító tengely tartókerettel J7MN-25 és J7MN-00 között J7MN-25 és J7MN-00 között Leírás Változat Megfelelő egységek (kontaktor vagy MPCB) Háromfázisú gyűjtősín 2 egységhez J7KN modultávolság = 45 mm J7MN 2 In = 64 * J7MN 25 Háromfázisú gyűjtősín modultávolság = 54 mm In = 64 * Háromfázisú gyűjtősín modultávolság = 54 mm In = 20 * Háromfázisú gyűjtősín modultávolság = 63 mm In = 20 * Burkolat a gyűjtősínrendszer nem használt érintkezőihez J75-CPM-...6 gyűjtősínrendszerekkel használható oldalsó vonalcsatlakozók In = 64 * J75-CPM-...2 gyűjtősínrendszerekkel használható oldalsó 0,30 0,26 J74MN-DC-B 0,3 J74MN-DC-RY * 0,3 J75-CPM egységhez J75-CPM egységhez J75-CPM egységhez *2 J75-CPM egységhez J7KN J73 KN## J75-CPM egységhez J7MN 2 + J73 MN## J75-CPM J7MN 25 + J73 MN## 4 egységhez J75-CPM egységhez *2 J75-CPM egységhez J7KN 50 J75-CPM egységhez J7MN 50 J75-CPM J75-CPM egységhez J7KN 50 + J73 KN## J75-CPM egységhez J7MN 50 + J73 MN## J75-CPM egységhez *2 J75-CPM es változathoz 20 -es változathoz IEC EN az UL 508 szerint IEC EN az UL 508E szerint J75-T-63 J75-T-20 J75-BTC-25-IC J75-BTC-25-EC Csomagolás darab * z összes áramérték összege modulonként nem haladhatja meg a táblázatban szereplő névleges áramértékeket. *2 Több mint 5 egység (64 ), illetve több mint 4 egység (20 ) esetén a rendszer további gyűjtősín felszerelésével megfelelően bővíthető. J75-BTC-50-E Csomagolás darab 0 Tömeg körülbelül kg/darab 6 Motorvédő megszakító (MPCB) J7MN

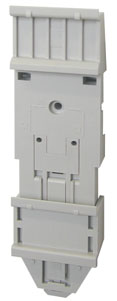

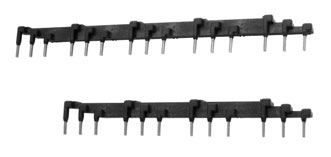

7 Felerősítő alkatrészek biztosíték nélküli terhelésbekötésekhez (lásd 8. oldal) DIN-sínes adapterek Leírás Változat ehhez a megszakítóhoz Csomagolás darab Tömeg körülbelül kg/darab dapter a megszakító és a kontaktor rögzítéséhez 35 mm-es DIN-sín (DIN EN50022) vagy csavaros felerősítés J7MN J7MN-50 J7MN-00 J74MN-HU J74MN-HU-50 J74MN-HU-00 0,05 0,20 0,25 Csatolómodulok a megszakító és a kontaktor elektromos és mechanikus csatlakoztatásához Csatolómodul J7KN 09 J7KN 2 J7KN 0 J7KN 22 J7MN 2-25 J7MN 2-25 J74MN-VK 2-25 J74MN-VK ,05 0,02 a megszakító és a kontaktor elektromos csatlakoztatásához Csatolómodul J7KN -24 J7KN -40 J7KN-50 J7KN-74 J7MN-50 J7MN-00 J74MN-VD-50 J74MN-VD Motorvédő megszakító (MPCB) J7MN 7

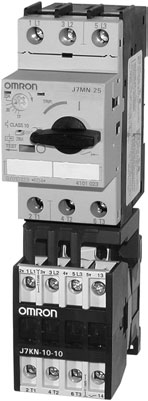

8 lkatrészek biztosíték nélküli terhelésbekötésekhez, DIN-sínes rögzítés Koordináció típusa, 3 x 45 V 0 k (egyéb feltételek rendelésre) Motor Beállítási Megszakító V tartomány kw Kontaktor V, 50 Hz Csatolómodul DIN-sínes adapter 4. oldal 0, 0,6 J7MN-25-E6 J7KN J74MN-VK ,4 0,20 J7MN-25-E2 J7KN J74MN-VK ,06 0,8 0,25 J7MN-25-E25 J7KN J74MN-VK ,09 0,22 0,32 J7MN-25-E32 J7KN J74MN-VK ,28 0,40 J7MN-25-E4 J7KN J74MN-VK ,2 0,35 0,50 J7MN-25-E5 J7KN J74MN-VK ,8 0,45 0,63 J7MN-25-E63 J7KN J74MN-VK ,55 0,80 J7MN-25-E8 J7KN J74MN-VK ,25 0,70,00 J7MN-25- J7KN J74MN-VK ,37 0,90,25 J7MN-25-E25 J7KN J74MN-VK ,55,0,60 J7MN-25-E6 J7KN J74MN-VK ,75,40 2,00 J7MN-25-2 J7KN J74MN-VK 2-25,80 2,50 J7MN-25-2E5 J7KN J74MN-VK 2-25,0 2,20 3,20 J7MN-25-3E2 J7KN J74MN-VK 2-25,50 2,80 4,00 J7MN-25-4 J7KN J74MN-VK ,50 5,00 J7MN-25-5 J7KN J74MN-VK ,20 4,50 6,30 J7MN-25-6E3 J7KN J74MN-VK ,00 5,50 8,00 J7MN-25-8 J7KN J74MN-VK ,00 7,00 0,00 J7MN-25-0 J7KN J74MN-VK ,50 9,00 2,50 J7MN-25-2E5 J7KN J74MN-VK oldal 0, 0,6 J7MN-25-E6 J7KN VK3 0,4 0,20 J7MN-25-E2 J7KN VK3 0,06 0,8 0,25 J7MN-25-E25 J7KN VK3 0,09 0,22 0,32 J7MN-25-E32 J7KN VK3 0,28 0,40 J7MN-25-E4 J7KN VK3 0,2 0,35 0,50 J7MN-25-E5 J7KN VK3 0,8 0,45 0,63 J7MN-25-E63 J7KN VK3 0,55 0,80 J7MN-25-E8 J7KN VK3 0,25 0,70,00 J7MN-25- J7KN VK3 0,37 0,90,25 J7MN-25-E25 J7KN VK3 0,55,0,60 J7MN-25-E6 J7KN VK3 0,75,40 2,00 J7MN-25-2 J7KN VK3,80 2,50 J7MN-25-2E5 J7KN VK3,0 2,20 3,20 J7MN-25-3E2 J7KN VK3,50 2,80 4,00 J7MN-25-4 J7KN VK3 3,50 5,00 J7MN-25-5 J7KN VK3 2,20 4,50 6,30 J7MN-25-6E3 J7KN VK3 3,00 5,50 8,00 J7MN-25-8 J7KN VK3 4,00 7,00 0,00 J7MN-25-0 J7KN VK3 6,00 9,00 2,50 J7MN-25-2E5 J7KN VK3 8,00,00 6,00 J7MN-25-6 J7KN VK3 4,00 20,00 J7MN J7KN VK3 7,00 22,00 J7MN J7KN VK3,00 20,00 25,00 J7MN J7KN VK3 4. oldal 7. oldal 7. oldal,00 8,00 25,00 J7MN J7KN J74MN-VD-50 J74MN-HU-50 5,00 22,00 32,00 J7MN J7KN J74MN-VD-50 J74MN-HU-50 9,00 28,00 40,00 J7MN J7KN J74MN-VD-50 J74MN-HU-50 36,00 45,00 J7MN J7KN J74MN-VD-00 J74MN-HU-00 22,00 40,00 50,00 J7MN J7KN J74MN-VD-00 J74MN-HU-00 30,00 45,00 63,00 J7MN J7KN J74MN-VD-00 J74MN-HU-00 37,00 57,00 75,00 J7MN J7KN J74MN-VD-00 J74MN-HU-00 70,00 90,00 J7MN J7KN ,00 80,00 00,00 J7MN J7KN Motorvédő megszakító (MPCB) J7MN

9 Műszaki adatok Technikai adatok és karakterisztikák Műszaki adatok az IEC/EN , , és VDE 0660 szerint Ez a táblázat a J7MN megszakítók névleges végső rövidzárlati megszakítóképességét (I cu ) és névleges üzemi rövidzárlati megszakítóképességét (I cs ) tartalmazza különböző üzemi feszültségeken a megszakító In névleges áramának függvényében. megszakító tápellátása a felső vagy az alsó csatlakozókról a névleges értékek csökkenése nélkül oldható meg. mennyiben a rövidzárlati áram nagyobb, mint a megszakító telepítési helyen levő tábláján megadott névleges rövidzárlati megszakítóképessége, akkor tartalékbiztosítékot is fel kell szerelni. tartalékbiztosíték maximális névleges árama szerepel a táblázatokban. Ezek a biztosítékok csak a biztosítékokon feltüntetett rövidzárlati áramokhoz használhatók. Megszakító In névleges áram legfeljebb C 240 V * legfeljebb C 400 V *) legfeljebb C 45 V *2 * 0% túlfeszültség *2 5% túlfeszültség *3 Tartalékbiztosíték szükséges, ha a rövidzárlati áram a telepítés helyén > 50 k -- Nem szükséges tartalékbiztosíték. legfeljebb C 440 V *) legfeljebb C 500 V *) legfeljebb C 690 V *) legfeljebb C 460 V *2) legfeljebb C 525 V *2) I cu k I cs k max. biztosíték (gl/gg) I cu k I cs k max. biztosíték (gl/gg) I cu k I cs k max. biztosíték (gl/gg) I cu k I cs k max. biztosíték (gl/gg) I cu k I cs k max. biztosíték (gl/gg) J7MN-2 0,6 0, , , , , , ,5 80 * ,5 80 *3) ,5 80 *3) J7MN-25 0,6, , , , , * * , * *3) *3) *3) *3) J7MN *3) *3) *3) *3) *3) J7MN *3) *3) *3) *3) Motorvédő megszakító (MPCB) J7MN 9

10 Műszaki adatok az IEC/EN , , és VDE 0660 szerint Fő áramkör J7MN-2 J7MN-25 J7MN-50 J7MN-00 Érintkezőpárok Maximális névleges áram, Inmax (= maximális névleges üzemi áram, Ie) Megengedett környezeti hőmérséklet Tárolás/szállítás C Működés C * Megengedett névleges áram a cellán belüli hőmérsékletnél: +60 C % C % 87 Megszakító a tokozáson belül Megengedett névleges áram a tokozáson belüli hőmérsékletnél: +60 C % C % 87 Névleges üzemi feszültség, Ue V 690 *2 Névleges frekvencia Hz 50/60 Névleges szigetelési feszültség, Ui V 690 Névleges impulzusos feszültséghatár, Uimp kv 6 lkalmazási kategória IEC (megszakító) IEC (motorvédő) C-3 Osztály IEC szerint 0 Egyenáramú rövidzárlati megszakítóképesség (időállandó: t = 5 ms) vezetőút, 50 V egyenfeszültség k 0 2 vezetőút sorban, 300 V egyenfeszültség k 0 3 vezetőút sorban, 450 V egyenfeszültség k 0 Teljesítményveszteség (Pv) In ->,25 -ig W megszakítónként In ->,6 6,3 W az In névleges áram függvényében (felső beállítási tartomány) In -> 8 2 W R vezetőutanként = P/(I² 3) In -> 6,3 W In -> 8 6 W In -> W In -> 25 -ig W In -> 32 W In -> W In -> 63 -ig W In -> W In -> 00 -ig W Ütésállóság IEC es rész szerint g Védettségi osztály IEC szerint IP 20 IP 20 IP 20 *3 IP 20 *3) Áramütés-védelem DIN VDE es rész szerint kézzel megérinthető Hőmérséklet-kompenzáció IEC szerint C Fáziskiesés érzékelése IEC szerint igen Robbanásvédelem 949 EC direktíva szerint igen *4 Szigetelőkarakterisztika IEC szerint igen Fő- és VÉSZLEÁLLÍTÓ IEC (VDE 03) szerint igen *5 kapcsolókarakterisztika Biztonságos szigetelés a fő és a kiegészítő DIN VDE es rész szerint áramkörök között legfeljebb 400 V + 0% igen legfeljebb 45 V + 5% igen Szerkezeti tartósság működési ciklusok száma Elektromos tartósság Maximális működtetési gyakoriság óránként (motorindítások száma) /h Engedélyezett felszerelési helyzet tetszőleges; IEC szerint: I indítási parancs jobb oldalon vagy felül * +60 C felett áramcsökkentés *2 500 V műanyag tokozással *3 Érintkezőterület: IP00 *4 KEM-teszt tanúsítvány igényelhető *5 Megfelelő tartozékokkal 0 Motorvédő megszakító (MPCB) J7MN

11 Műszaki adatok az IEC/EN , , és VDE 0660 szerint vezető keresztmetszete a fő áramkörben J7MN-2 J7MN-25 J7MN-50 J7MN-00 Érintkezőtípus Csavaros Csavaros Végelzáró doboz Végelzáró doboz Érintkezőcsavar Pozidriv, 2-es méret Pozidriv, 2-es méret Pozidriv, 2-es méret Imbuszcsavar, 4mm Meghúzási nyomaték Nm 0,8,2 2 2,5 3 4,5 4 6 Vezetők keresztmetszete tömör mm² 2 x (0,5,5) 2 x ( 2,5) 2 x (0,75 6) 2 x (2,5 6) mm² 2 x (0,75 2,5) 2 x (2,5 6) mm² x (0,5 4) finoman sodrott, érvéghüvellyel mm² 2 x (0,5,5) 2 x ( 2,5) 2 x (0,75 6) 2 x (2,5 35) mm² 2 x (0,75 2,5) 2 x (2,5 6) x (0,75 25) x (2,5 50) mm² x ( 0) sodrott mm² 2 x (0,5,5) 2 x ( 2,5) 2 x (0,75 25) 2 x (0 50) mm² 2 x (0,75 2,5) 2 x (2,5 6) x (0,75 35) x (0 70) mm² x (0,5 4) x ( 0) WG-vezetékek, tömör vagy sodrott WG 2 x (8 4) 2 x (4 0) 2 x (8 3) 2 x (0 /0) WG x (8 2) x (0 2/0) vezetősín (darab x szélesség x vastagság) mm 2 x (6 x 9 x 0,8) 2 x (6 x 9 x 0,8) mm 8 x 0 mm² legfeljebb 2 x 70 Műszaki adatok az IEC/EN , , és VDE 0660 szerint Segédkapcsolók Kapcsolási kapacitás Szabályozófeszültség Első keresztirányú segédkapcsoló, záró + nyitó Névleges üzemi feszültség, Ue C V Névleges üzemi áram, Ie/C-5 2 0,5 Névleges üzemi áram, Ie/C-2 Ith 2,5 2,5 Névleges üzemi feszültség, Ue DC L/R 200 ms V Névleges üzemi áram, Ie/DC-3 0,3 0,5 Oldalsó segédkapcsoló és jelzőkapcsoló Névleges üzemi feszültség, Ue C V Névleges üzemi áram, Ie/C Névleges üzemi áram, Ie/C-2 Ith Névleges üzemi feszültség, Ue DC L/R 200 ms V Névleges üzemi áram, Ie/DC-3 2 0,5 0,25 0, Feszültségcsökkenési kioldó Teljesítményfelvétel behúzás közben V/W 20,2/3 folyamatos üzem V/W 7,2/2,4 Válaszfeszültség kioldás V 0,7 0,35 Us behúzás V 0,85, Us Maximális nyitási idő ms 20 Sönt kioldó Teljesítményfelvétel behúzás közben C V/W 20,2/3 DC W 3 80 Válaszfeszültség IEC szerint, V 0,7, Us kioldás Maximális nyitási idő ms 20 Kiegészítő és vezérlőáramkörök rövidzárvédelme Biztosíték gl/gg 0 Kisméretű megszakító C-karakterisztikája 6 * Kiegészítő és vezérlőáramkörök vezetőinek keresztmetszete Csavaros típusú, Pozidriv, 2-es méret tömör mm² 2 x (0,5,5) / 2 x (0,75 2,5) finoman sodrott, érvéghüvellyel mm² 2 x (0,5,5) / 2 x (0,75 2,5) sodrott mm² 2 x (0,5,5) / 2 x (0,75 2,5) WG-vezetékek, tömör vagy sodrott WG 2 x (8 4) * feltételezett rövidzárlati áram < 0,4 k. Motorvédő megszakító (MPCB) J7MN

12 Leírás J7MN megszakítók kompakt, áramkorlátozó megszakítók, amelyek terhelésbekötésekhez vannak optimalizálva. megszakítók háromfázisú indukciós motorok kapcsolására és védelmére használhatók C 400 V esetén legfeljebb 8,5 kw-ig, legfeljebb 40 névleges áramú terhelésekhez. Felépítés megszakítók három méretben léteznek: J7MN-2: teljes szélessége 45 mm, maximális névleges árama 2. Legfeljebb 5,5 kw-os háromfázisú indukciós motorokhoz használhatók, 400 V C feszültségen. J7MN-25: teljes szélessége 45 mm, maximális névleges árama 25. Legfeljebb kw-os háromfázisú indukciós motorokhoz használhatók, 400 V C feszültségen. J7MN-50: teljes szélessége 55 mm, maximális névleges árama 40. Legfeljebb 8,5 kw-os háromfázisú indukciós motorokhoz használhatók, 400 V C feszültségen. J7MN-00: teljes szélessége 70 mm, maximális névleges árama 00. Legfeljebb 45 kw-os háromfázisú indukciós motorokhoz használhatók, 400 V C feszültségen. Kioldók J7MN megszakítók bimetál alapú, inverz késleltetéses, túlterheléskioldókkal és azonnali túláramkioldókkal (elektromágneses rövidzárkioldókkal) vannak felszerelve. túlterheléskioldókat beállíthatja a terhelési áram szerint. túláramkioldók állandóan a névleges áram 3-szorosára vannak beállítva, így lehetővé teszik a motorok problémamentes indítását. fedél leplombálható a beállított áram jogosulatlan módosításának megakadályozásához. Működtetőszerkezet J7MN-2 megszakítók egy kapcsolószerkezettel, a J7MN-25, a J7MN-50 és a J7MN-00 típusú megszakítók egy forgószerkezettel működtethetők. mikor a megszakító kiold, a forgó működtetőszerkezet ennek jelzésére kioldott helyzetbe kerül. megszakító ismételt zárása előtt a forgó működtetőszerkezetet kézzel a 0 alapállapotba kell állítani, nehogy a hiba elhárítása nélkül történjen meg a zárás. forgó működtetőszerkezettel ellátott megszakítókban egy elektromos jelzés is mutatja a megszakító kioldását egy jelzőkapcsoló segítségével. z összes működtetőszerkezet lakattal reteszelhető a 0 állásban (a kengyel átmérője 3,5 4,5 mm). J7MN megszakítók megfelelnek az IEC szerinti szigetelési értékeknek. Működési feltételek J7MN megszakítók tetszőleges éghajlati viszonyok között használhatók. Zárt helyen, normál körülmények (azaz portól, maró gőzöktől és káros gázoktól mentes) közötti felhasználásra tervezték őket. Poros vagy nedves körülmények esetén megfelelő tokozást kell választani. J7MN megszakítók tápellátása alulról is biztosítható. megszakítók tervezésekor figyelembe vett szabványok, az engedélyezett környezeti hőmérsékletek, a maximális nyitó- és zárókapacitások, a kioldási áramok és más határfeltételek a műszaki adatoknál és a kioldási karakterisztikáknál találhatók meg. Mivel a működési áramok, az indítóáramok és az áramcsúcsok még azonos kimeneti méretezésű motorok esetén is változnak a bekapcsolási túláramtól függően, a táblázatokban megadott kimeneti méretezések csak tájékoztató jelleggel használhatók. védendő motor névleges és indítási adatai mindig elsődlegesen fontosak a legjobban megfelelő megszakító kiválasztásakor. fáziskiesési érzékenység miatt bekövetkező túl korai kioldás megakadályozása érdekében a megszakítót mindig úgy kell bekötni, hogy az áram mindhárom vezetőúton átfolyjon. Rövidzárvédelem J7MN megszakítók rövidzárkioldói rövidzárlat esetén megszakítják a rendszer hibás terhelésbekötését, így megakadályozzák a további károkat. 400 V C feszültségen 50 k vagy 00 k rövidzárlati megszakítóképességű megszakítók gyakorlatilag rövidzárbiztosak ezen a feszültségen, mivel nagyobb rövidzárlati áramok általában nem jönnek létre a telepítési helyen. Tartalékbiztosítékok csak akkor szükségesek, ha a rövidzárlati áram a telepítés helyén meghaladja a megszakítók névleges végső rövidzárlati megszakítóképességét. Motorvédelem J7MN megszakítók kioldási karakterisztikáit főleg a háromfázisú indukciós motorok védelméhez igazították. megszakítókat ezért motorvédő megszakítóknak is nevezik. védett motor áramát a skála segítségével állíthatja be. hőmérséklettúlterhelés-kioldókkal rendelkező megszakítókat általában a 0-es kioldási osztálynak megfelelően tervezik. Vonalvédelem J7MN típusú motorvédelmi megszakítók vonalvédelemre is alkalmasak. fáziskiesési érzékenység miatt bekövetkező túl korai kioldás megakadályozása érdekében a három vezetőutat egyformán kell terhelni. Egyfázisú terhelés esetén a vezetőutakat sorba kell kötni. J7MN megszakítók megfelelnek az IEC szigetelési követelményeinek, valamint az IEC szerinti szigetelési karakterisztikákkal lefolytatott kiegészítő teszteknek. z IEC alapján ezért fő és VÉSZLEÁLLÍTÓ kapcsolókként is használhatók. z ajtócsatoló forgószerkezet nem felel meg az IEC szerinti szigetelési karakterisztikáknak. Rendelhető azonban olyan ajtócsatoló forgószerkezet, amely megfelel az IEC szerinti szigetelési karakterisztikáknak. 2 Motorvédő megszakító (MPCB) J7MN

13 Jellemzők z idő/áram, az áramhatárolási, és az I²t karakterisztikákat a DIN VDE 0660 és az IEC szabványok alapján alakították ki. z inverz késleltetéses, túlterheléses kioldás kioldási karakterisztikája (hőmérséklettúlterhelés-kioldás vagy a kioldás) egyenáram és váltóáram esetén Hz tartományban befolyásolja az idő/áram karakterisztikát is. karakterisztikák hideg állapotra vonatkoznak. Üzemi hőmérsékleten a hőmérsékleti kioldók kioldási ideje körülbelül 25 %-kal csökken. Szokásos üzemi körülmények között az egységnek mindhárom pólusát terhelni kell. z egyfázisú vagy egyenáramú terhelések védelméhez a három fő vezetőutat sorba kell kötni. Háromfázisú terhelés esetén a kioldási idő legnagyobb eltérése a beállított áram legalább háromszorosa esetén ±20 %, így megfelel a DIN VDE 065 előírásainak. z azonnali, elektromágneses túláramkioldók (rövidzárkioldók vagy n kioldók) kioldási karakterisztikái az I n névleges áramtól függenek, amely egyben a beállítható túlterheléskioldókkal felszerelt megszakítók maximális beállítható értéke is. mennyiben az áramot alacsonyabb értékre állítja, az n kioldó kioldási árama egy megfelelő értékkel növekszik. z elektromágneses túláramkioldók karakterisztikái 50/60 Hz frekvenciára vonatkoznak. Megfelelő szorzótényezőket kell használnia alacsonyabb frekvenciák (legalább 6 2/3 Hz) és magasabb frekvenciák (legfeljebb 400 Hz), valamint egyenáram esetén. z itt bemutatott karakterisztikák sematikusan mutatják be a megszakítókat az összes tartományra vonatkozóan. Külön kérésre idő/áram, az áramhatárolási és az I²t karakterisztikák is rendelkezésre állnak. Bekötési diagramok Kétpólusú terhelés 0-es osztály Hárompólusú terhelés 0-es osztály Áramerősség Megszakító Keresztirányú segédérintkező-egység Oldalirányú segédérintkező-egység J7MN J73MN-F J73MN-S Jelzőkapcsoló Feszültségcsökkenési kioldó Sönt kioldó J73MN-T-S J74MN-U J74MN-S Motorvédő megszakító (MPCB) J7MN 3

14 Méretek (mm) J7MN-2 típusú megszakító J7MN-25 típusú megszakító J7MN-50 típusú megszakító ) Oldalsó segédérintkező 2) Jelzőérintkező 3) Segédkioldó 4) Keresztirányú segédérintkező 7) Rögzítőfuratok 8) 35 mm-es DIN-sín 9) 35 mm-es DIN-sín, 5 mm magas vagy 75 mm-es DIN-sín 0) 4 mm-es hatlapfejű csavar ) Reteszelhető 0 állásban legfeljebb 5 mm átmérőjű kengyellel J7MN-00 típusú megszakító ) Oldalsó segédérintkező 2) Jelzőérintkező 3) Segédkioldó 4) Keresztirányú segédérintkező 7) Rögzítőfuratok 8) 35 mm-es DIN-sín 9) 35 mm-es DIN-sín, 5 mm magas vagy 75 mm-es DIN-sín 0) 4 mm-es hatlapfejű csavar ) Reteszelhető 0 állásban legfeljebb 5 mm átmérőjű kengyellel 4 Motorvédő megszakító (MPCB) J7MN

15 J74MN-P2 típusú műanyag előlap J74MN-P25 típusú műanyag előlap J74MN-PF2(S) típusú műanyag tokozás J74MN-PF25(S)(RY) típusú műanyag tokozás a jelű méret J74MN-PF2: 05 mm J74MN-PF2S: 85 mm J74MN-DC típusú ajtócsatoló forgószerkezet a jelű méret J74MN-PF25: 05 mm J74MN-PF25S: 85 mm ) lakat maximális kengyelátmérője 8 mm Motorvédő megszakító (MPCB) J7MN 5

16 Cat. No. J08E-HU-0 z állandó termékminőség javítás érdekében, fenntartjuk a műszaki adatok előzetes bejelentés nélküli változtatásának a jogát. MGYRORSZÁG OMRON ELECTRONICS Kft. 046 Budapest, Kiss Ernő u. 3 Tel: Fax: infohun@eu.omron.com 6 Motorvédő megszakító (MPCB) J7MN
