Üzemeltetési és szerelési útmutató. EVA biztonsági elzáró mágnesszelep gázhoz

Átírás

1 Üzemeltetési és szerelési útmutató biztonsági elzáró mágnesszelep gázhoz Tartalomjegyzék 1.0 Általános 1.1 Szelep-adatok 1.2 Alkalmazási cél 2.0 Veszélyre figyelmeztető jelzések 2.1 A biztonság szempontjából releváns fogalmak 2.2 Biztonsági útmutatás 2.3 Szakképzett személyzet 2.4 Önkényes átalakítás és pótalkatrész-gyártás 2.5 Nem megengedett üzemeltetési mód 2.6 A robbanásveszélyes területeken történő alkalmazásra vonatkozó biztonsági útmutatás, 94/9/EK irányelv 3.0 Kezelés 3.1 Szállítás 3.2 Tárolás 3.3 Kezelés felszerelés előtt 4.0 Termékleírás 4.1 Működés 4.2 Műszaki adatok 4.3 Jelölés 5.0 Összeszerelés 5.1 Figyelmeztetés a szerelésnél, kezelésnél és karbantartásnál előforduló veszélyekre 5.2 Beszerelés 6.0 Üzemeltetés 6.1 Első üzembe helyezés 6.2 Üzemen kívül helyezés 6.3 Gondozás 6.4 Újbóli üzembe helyezés 7.0 Üzemzavarok okai és megoldásuk 7.1 Hibakeresés 7.2 Hibakeresési terv 8.0 A szelep leszerelése 8.1 A kopóalkatrészek cseréje 9.0 Garancia 10.0 Magyarázatok az irányelvekhez 11.0 Rajz 11.1 Metszetrajz 11.2 Darabjegyzék 12.0 Megfelelőségi nyilatkozat /24 oldal 2014/04-es kiadás

2 1.0 Általános Jelen üzemeltetési útmutató tartalmazza azokat az utasításokat, melyek a szelep biztonságos, az előírt módon történő beszereléséhez és üzemeltetéséhez szükségesek. Ehhez kiegészítésként figyelembe kell venni a mágneses működtetés hozzá tartozó üzemeltetési útmutatóját. MG... sorozat MG...X sorozat (GB) MG Xme sorozat (GB) Ha közben olyan nehézségek lépnek fel, melyeket nem lehet megoldani az üzemeltetési útmutatók segítségével, akkor további információkat kell kérni a gyártótól. A szelep Német Szövetségi Köztársaságon kívül történő használatakor az üzemeltetőnek, illetve a berendezés méretezéséért felelős személynek gondoskodnia kell arról, hogy betartsák az érvényben lévő nemzeti irányelveket. A gyártó mindenkor fenntart magának minden, a műszaki változtatásokkal és javításokkal kapcsolatos jogot. Jelen üzemeltetési útmutató a 2.3 Szakképzett kezelőszemélyzet c. pontban leírtak szerint feltételezi a felhasználó szakképzettségét. A kezelőszemélyzetet az üzemeltetési útmutatónak megfelelően kell kiképezni. Az üzemeltetési útmutatónak folyamatosan rendelkezésre kell állnia a berendezés alkalmazási helyén. 1.1 Szelep-adatok Gyártó: UNI Geräte E. Mangelmann Elektrotechnische Fabrik GmbH Holtumsweg 13 D Weeze Telefon: +49 (0) 2837/ Fax: +49 (0) 2837/ info@uni-geraete.de Honlap: Elnevezés Közvetlen működésű, árammentesen zárt, rugóterhelésű biztonsági elzárószelep mágneses működtetéssel. Típusvizsgálat 90/396/EGK szerint DIN EN 161 A oszt., 2. csop. DIN , DIN EN A csop. Üzemi nyomás: ,2 bar ,3 bar ,5 bar ,8 bar bar bar bar Beszerelési helyzet: álló működtetés ± 5, W rendelési kiegészítéssel fekvő működtetés. Üzemi nyomás: 1-36/ bar bar bar bar bar Beszerelési helyzet: Környezeti hőmérséklet: Közeghőmérséklet: álló vagy fekvő működtetés C-tól + 60 C-ig - 20 C-tól + 60 C-ig Kapcsolások száma: lásd a mágneses működtetés üzemeltetési útmutatóját /24 oldal 2014/04-es kiadás

3 Karimá DN ANSI Menetes csatlakozó a DIN ISO szerint G csatlakozó Gyárt. azon. CE /4 (2) 3/8 (3) 1/2 (5) 3/4 (7) 1 (10) 1 1/4 (12) 1 1/2 (15) 2 (20) Vizsg. nyomás (*) PT 03- AQ0563 X X X X X X X X PT AQ X PT AQ0563 X X X X X X X - PT AQ X PT AQ X PT AQ0563 X PT AR X PT AQ0563 X PT AT0196 X PT AQ0726 X PT 40 (*) vizsgálónyomás a külső tömörség ellenőrzéséhez NEM MŰKÖDÉSVIZSGÁLAT X típusvizsgálat a 90/396/EGK szerint, O átvételi vizsgálatot igazoló 3.2 sz. bizonyítvány lehetséges, - nem áll rendelkezésre A karimás csatlakozás méretei a DIN EN / ANSI szerint PN Gyárt azon. (5N) (7N) (10N) (12N) (15N) (20N) CE /2 3/4" 1 11/4 11/ (25N) 21/2 80 (30N) Vizsg. nyomás (*) PT AQ0563 X X X X X X X X X X X X PT AQ0563 X X X X X X X X X X X X PT AR0409 X PT AR0409 X PT 40 (*) vizsgálónyomás a külső tömörség ellenőrzéséhez NEM MŰKÖDÉSVIZSGÁLAT X típusvizsgálat a 90/396/EGK szerint, O átvételi vizsgálatot igazoló 3.2 sz. bizonyítvány lehetséges, - nem áll rendelkezésre Csatlakozási feszültség: VDC ( 15%-tól +10%-ig) VAC ( 15%-tól +10%-ig) Védettségi fokozat: IP54 vagy IP65 Frekvencia Hz Teljesítmény W Az elektromos adatokra vonatkozó további értékek a típustáblán és a mágneses működtetések mindenkori üzemeltetési útmutatójában találhatók. 1.2 Alkalmazási cél Az UNI gáz mágnesszelepeket automatikus biztonsági elzárószelepként használják a gáz- és levegő-betáplálás biztosításához, korlátozásához, elzárásához vagy engedélyezéséhez a fő elzárónál vagy gázégők előtt, pl. a DIN EN 161 vagy a DIN , DIN EN szerint. A szelepek a G260 szerinti 1., 2. és 3. gázcsaládhoz, valamint semleges gázokhoz használhatóak. A szelepek agresszív gázokhoz, mint pl. a G262 szerinti bio-csatorna- vagy depóniagázokhoz megfelelő anyagból készült kivitelben is kaphatóak. Az előirányzottaktól eltérő üzemeltetési adatok esetén az üzemeltetőnek gondosan meg kell vizsgálnia, hogy a szelep kivitele, a tartozékok és a felhasznált szerkezeti anyagok megfelelőek-e az új alkalmazáshoz. A szelep alkalmazási területéért a berendezés tervezője tartozik felelősséggel. A szelep élettartama 20 év. 2.0 Veszélyre figyelmeztető jelzések 2.1 A biztonság szempontjából releváns fogalmak A VESZÉLY, a VIGYÁZAT és a FONTOS fogalmakat ebben az üzemeltetési útmutatóban olyan különleges veszélyekre vagy rendkívüli információkra való figyelmeztetéskor használják, melyek különleges jelölést igényelnek /24 oldal 2014/04-es kiadás

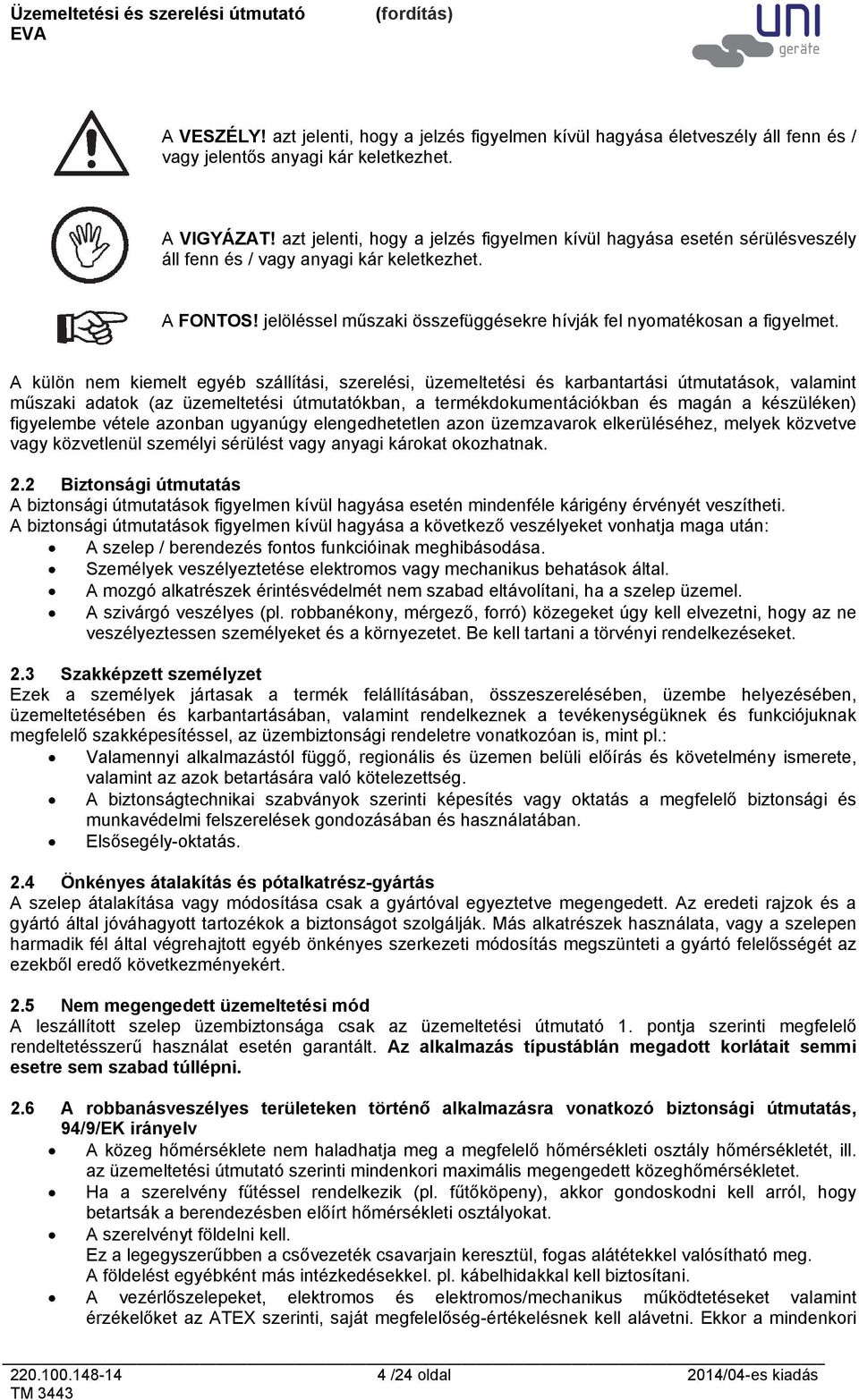

4 A VESZÉLY! azt jelenti, hogy a jelzés figyelmen kívül hagyása életveszély áll fenn és / vagy jelentős anyagi kár keletkezhet. A VIGYÁZAT! azt jelenti, hogy a jelzés figyelmen kívül hagyása esetén sérülésveszély áll fenn és / vagy anyagi kár keletkezhet. A FONTOS! jelöléssel műszaki összefüggésekre hívják fel nyomatékosan a figyelmet. A külön nem kiemelt egyéb szállítási, szerelési, üzemeltetési és karbantartási útmutatások, valamint műszaki adatok (az üzemeltetési útmutatókban, a termékdokumentációkban és magán a készüléken) figyelembe vétele azonban ugyanúgy elengedhetetlen azon üzemzavarok elkerüléséhez, melyek közvetve vagy közvetlenül személyi sérülést vagy anyagi károkat okozhatnak. 2.2 Biztonsági útmutatás A biztonsági útmutatások figyelmen kívül hagyása esetén mindenféle kárigény érvényét veszítheti. A biztonsági útmutatások figyelmen kívül hagyása a következő veszélyeket vonhatja maga után: A szelep / berendezés fontos funkcióinak meghibásodása. Személyek veszélyeztetése elektromos vagy mechanikus behatások által. A mozgó alkatrészek érintésvédelmét nem szabad eltávolítani, ha a szelep üzemel. A szivárgó veszélyes (pl. robbanékony, mérgező, forró) közegeket úgy kell elvezetni, hogy az ne veszélyeztessen személyeket és a környezetet. Be kell tartani a törvényi rendelkezéseket. 2.3 Szakképzett személyzet Ezek a személyek jártasak a termék felállításában, összeszerelésében, üzembe helyezésében, üzemeltetésében és karbantartásában, valamint rendelkeznek a tevékenységüknek és funkciójuknak megfelelő szakképesítéssel, az üzembiztonsági rendeletre vonatkozóan is, mint pl.: Valamennyi alkalmazástól függő, regionális és üzemen belüli előírás és követelmény ismerete, valamint az azok betartására való kötelezettség. A biztonságtechnikai szabványok szerinti képesítés vagy oktatás a megfelelő biztonsági és munkavédelmi felszerelések gondozásában és használatában. Elsősegély-oktatás. 2.4 Önkényes átalakítás és pótalkatrész-gyártás A szelep átalakítása vagy módosítása csak a gyártóval egyeztetve megengedett. Az eredeti rajzok és a gyártó által jóváhagyott tartozékok a biztonságot szolgálják. Más alkatrészek használata, vagy a szelepen harmadik fél által végrehajtott egyéb önkényes szerkezeti módosítás megszünteti a gyártó felelősségét az ezekből eredő következményekért. 2.5 Nem megengedett üzemeltetési mód A leszállított szelep üzembiztonsága csak az üzemeltetési útmutató 1. pontja szerinti megfelelő rendeltetésszerű használat esetén garantált. Az alkalmazás típustáblán megadott korlátait semmi esetre sem szabad túllépni. 2.6 A robbanásveszélyes területeken történő alkalmazásra vonatkozó biztonsági útmutatás, 94/9/EK irányelv A közeg hőmérséklete nem haladhatja meg a megfelelő hőmérsékleti osztály hőmérsékletét, ill. az üzemeltetési útmutató szerinti mindenkori maximális megengedett közeghőmérsékletet. Ha a szerelvény fűtéssel rendelkezik (pl. fűtőköpeny), akkor gondoskodni kell arról, hogy betartsák a berendezésben előírt hőmérsékleti osztályokat. A szerelvényt földelni kell. Ez a legegyszerűbben a csővezeték csavarjain keresztül, fogas alátétekkel valósítható meg. A földelést egyébként más intézkedésekkel. pl. kábelhidakkal kell biztosítani. A vezérlőszelepeket, elektromos és elektromos/mechanikus működtetéseket valamint érzékelőket az ATEX szerinti, saját megfelelőség-értékelésnek kell alávetni. Ekkor a mindenkori /24 oldal 2014/04-es kiadás

5 üzemeltetési útmutatókban különösen figyelembe kell venni a megfelelő biztonsági és robbanásvédelmi útmutatásokat. Minden változás a csapot tilos jogosulatlan módosítását szelepet (pl. festék) érvényteleníti az ATEX azonnali hatállyal. Változások csak egyeztetés után a cég UNI eszközök. Továbbá utalás történik a 95/C332/06 (ATEX 118a) irányelvre, amely tartalmazza az egészségvédelem javítására és a munkavállalók biztonságának javítására vonatkozó minimális előírást, amelyet a robbanékony légkör veszélyeztethet. 3.0 Kezelés 3.1 Szállítás Valamennyi szállítási munkálatnál feltétlenül be kell tartani az általánosan elismert műszaki szabályokat és a baleset-elhárítási előírásokat. Szállításkor, tároláskor és üzemen kívül helyezés esetén a szelep mindkét karimájára fel kell helyezni a karimavédő kupakokat. A készüléket szállításkor gondosan kell kezelni. Szállítás közben a szelepet védeni kell lökésektől, ütésektől vagy rázkódástól. A fényezésnek nem szabad sérülnie. A szállítási hőmérséklet 20 C C. A szelepet soha nem szabad kábel tömszelencéknél, készülék-dugaszoknál vagy felszerelt részeknél fogva szállítani. A szelepet gyűrűs anyáknál, a karima furatoknál rögzítve vagy egy hevedert a mágneses működtetés alá helyezve kell szállítani. A szelepet ládában, vagy puha alátéttel rendelkező raklapon kell szállítani, és finoman kell a padlóra helyezni. A szelepet soha nem szabad a végálláskapcsoló-dobozra helyezni. Közvetlenül az áru beérkezése után ellenőrizni kell, hogy a szállítmány teljes-e, és hogy nem rendelkezik-e a szállításból eredő sérülésekkel. Lásd a 9.0. pontot is. 3.2 Tárolás Ha szelepet szállításkor nem telepítik azonnal, akkor azt szabályszerűen kell tárolni. Szárazon, szennyeződésektől mentesen, -20 C és +60 C közötti tárolási hőmérsékleten. A festés semleges, száraz légkörben véd a korrózió ellen. A festéket nem szabad megsérteni. Nedves helyiségekben szárítóanyag, illetve fűtés használata szükséges a kondenzvíz képződése ellen. A DIN 7716 (kaucsukból és gumiból készült termékek) szerinti követelmények betartására nyomatékosan felhívják a figyelmet. 3.3 Kezelés felszerelés előtt Védőkupakos kivitel esetén a kupakokat közvetlenül a felszerelés előtt kell eltávolítani! A készüléket óvni kell az időjárási behatások, pl. nedvesség ellen (ellenkező esetben szárítóanyagot kell használni). A szakszerű kezelés megóvja a készüléket a sérülésektől. 4.0 Termékleírás Az UNI-Geräte gáz-mágnesszelep egy közvetlen vezérlésű, árammentesen zárt, mágneses működtetéssel rendelkező, a DIN EN 13611, DIN , DIN EN és DIN EN 161-nek megfelelő biztonsági elzárószelep. A szelep szerkezetét a 11.1 pontban az 1-9. ábra mutatja be. 4.1 Működés A mágneses működtetés (800) bekapcsolásával a mágnesmag (207) a felső részhez (106) húzódik. A nyomórugó (503) előfeszítése tovább fokozódik, és a szeleptányér (200) szabaddá teszi a szelep keresztmetszetét. A szelep nyitva van /24 oldal 2014/04-es kiadás

6 A szelep zár lekapcsolás, illetve a mágneses működtetéshez vezető áram kiesése vagy megszakítása esetén. A nyomórugó (503) előfeszítésével zár a szeleptányér (200). A szelep a névleges feszültség 15%- ánál zárva van. 4.2 Műszaki adatok Nyitási idők: Zárási idők: 0,3 0,7 mp < 1 mp MG... típusú mágneses működtetések G csatlakozó 1/4 (2) 3/8 (3) 1/2 (5) 3/4 (7) 1 (10) 1 1/4 (12) 1 1/2 (15) 2 (20) MG... típusú mágneses működtetések Karimák DN ANSI karima 15 1/2" 20 3/4" / / / A5 018A1 019A2 020A A5 018A2 019A2 020A1 020A Az A típusú működtetések behúzó és tartó tekercsből állnak Max. szelepterhelés a csővezetékben fellépő erők által a DIN EN 161 szerint A megadott nyomatékok nem hathatnak 10 mp-nél hosszabb ideig. DN Torzió Nm ) 325 1) 400 1) Hajlítás Nm ) karimával rendelkező szelepeknél kimarad Meghúzási nyomatékok a csővezeték bezsírozott csavarjai DN F.nyomaték Nm Meghúzási nyomatékok a termék bezsírozott csavarjai és anyái Csavar M6 M8 M10 M12 M16 M20 M24 F.nyomaték Nm Jelölés A mágneses működtetésen lévő típustábla a következő adatokat tartalmazza: Gyártó Szeleptípus, névleges átmérő, nyomás-, hőmérséklet-adatok, beszerelési helyzet Gyártási év / gyártási sz. Termék azonosító sz. a 90/396/EGK szerint Szeleposztály és -csoport a DIN EN 161, DIN , DIN EN szerint CE-jelölés és a megnevezett hivatal száma a 97/23/EK szerint /24 oldal 2014/04-es kiadás

7 Folyadékcsoport és PT vizsgálónyomás a 97/23/EK szerint Mágneses működtetés típusa Villamos teljesítmény Feszültség Frekvencia Védettségi fokozat Az 1-es robbanásvédelmi zónához való mágneses működtetések esetén az adatokat lásd a mindenkori üzemeltetési útmutatóban. Az irányelvekhez lásd a 10.0 pontot is. 5.0 Felszerelés 5.1 Figyelmeztetés a szerelésnél, kezelésnél és karbantartásnál előforduló veszélyekre VESZÉLY! A szelep biztonságos üzemelése csak akkor garantált, ha azt szakképzett személy (lásd a 2.3 Szakképzett személyzet c. pontot) szakszerűen, a jelen üzemeltetési útmutatóban található figyelmeztető jelzések figyelembe vétele mellett telepíti, helyezi üzembe és végez rajta karbantartást. Ezen kívül biztosítani kell az üzembiztonsági rendelet betartását, valamint a szerszámok és biztonsági felszerelések szakszerű alkalmazását. A szelepen végzett valamennyi munkálatkor, illetve a szelep kezelése esetén feltétlenül figyelembe kell venni a szelep üzemeltetési útmutatóját. A szelep végelzáróként történő használata esetén helyreállítási munkálatokkor ajánlatos a gáz- és vízszolgáltatók szakmai szervezete előírásainak megfelelő biztonsági eszközt, pl. lezáró lemezt, vakkarimát, stb. használni. 5.2 Beszerelés Az általános érvényű szerelési irányelvek mellett a következő pontokat kell figyelembe venni: FONTOS! El kell távolítani a karima burkolatait. A szelep belsejének és a csővezetéknek nem szabad idegen részecskéket tartalmaznia. Figyelembe kell venni a beszerelési helyzetet az átáramlásra vonatkozóan. Lásd a szelepen található jelöléseket. Központozza a tömítéseket a karimák között. A csatlakozó karimáknak egyvonalban kell lenniük. Feszülésmentes beszerelést kell biztosítani. A szelep nem szolgálhat fix pontként, azt a csővezeték rendszernek kell tartania. A szelepeket különösen építési munkálatoknál - védeni kell a szennyeződésektől. A csővezeték hőtágulásait kompenzátorokkal kell kiegyenlíteni. A DIN , DIN EN és a DIN EN 161 szerint minden biztonsági elzáró berendezés elé szennyfogó készüléket kell felszerelni. A szűrő belső szemtávolságának kisebbnek kell lennie 1,5 mm-nél, és nem szabad áteresztenie az 1 mm átmérőjű vizsgálótüskét. Kettő, egy kombinációvá összeépített biztonsági elzáró berendezés esetén elegendő egy szennyfogót elhelyezni az első szelep előtt. A szennyfogót nem túl nagy távolságra kell felszerelni az első szelep elé. Az SFR sorozatú UNI-Geräte szennyfogók gáz-pneumatikus szelepekkel együtt történő használata engedélyezett a 90/396/EGK szerint. A szelepet be lehet szerelni álló mágneses működtetésbe, függő működtetésbe azonban nem. Ha a típusjelölés W rendelési kiegészítést tartalmaz, akkor a szelepet be lehet építeni vízszintes mágneses működtetéssel. FONTOS! Figyelembe kell venni a mágneses működtetés üzemeltetési útmutatóját /24 oldal 2014/04-es kiadás

8 6.0 Üzemeltetés VESZÉLY! Új berendezések minden első üzembe helyezése előtt, vagy egy berendezés javítások vagy átépítések után történő újbóli üzembe helyezésekor a következőket kell biztosítani: Valamennyi beszerelési / szerelési munkálat szabályszerű befejezése! Csak szakképzett személyek által történő üzembe helyezés (lásd a 2.3 pontot). Védőberendezések felszerelése, illetve a meglévők helyreállítása. 6.1 Első üzembe helyezés Üzembe helyezés előtt össze kell hasonlítani a szerkezeti anyagra, a nyomásra, a hőmérsékletre és az áramlási irányra vonatkozó adatokat a csővezeték rendszer elrendezési tervével. Az alkalmazási területtől függően figyelembe kell venni a helyi előírásokat, pl. az üzembiztonsági rendelkezéseket. A csővezetékekben és a szelepben maradó maradványok (szennyeződés, hegesztési cseppek, stb.) törvényszerűen tömítetlenséget okoznak. El kell végezni a felszerelt szelep tömítetlenségi ellenőrzését. 6.2 Üzemen kívül helyezés Az alkalmazási területtől függően figyelembe kell venni a helyi előírásokat, pl. az üzembiztonsági rendelkezéseket. 6.3 Gondozás / Karbantartás A gáz mágnesszelepek működését és belső tömítettségét rendszeres időközönként ellenőrizni kell. A rendszeres ellenőrzések gyakoriságát az üzemeltetőnek az üzemi körülményeknek megfelelően kell meghatároznia. Az UNI-Geräte évente egyszer belülről szemrevételezéses ellenőrzés végrehajtását javasolja, és 2 év után a szelep generáljavítását, legkésőbb azonban a következő számú kapcsolás után. Alkalmazási DN 25 DN 80 DN 150 > DN 150 hőmérséklet 25 C > 25 C Újbóli üzembe helyezés A szelep újbóli üzembe helyezése esetén ügyelni kell arra, hogy megismételjenek valamennyi lépést, az 5.2 (Beszerelés) és 6.1 (Első üzembe helyezés) pontokban leírtaknak megfelelően. 7.0 Üzemzavarok okai és megoldásuk 7.1 Hibakeresés VESZÉLY! Hibakeresésnél feltétlenül figyelembe kell venni a biztonsági előírásokat. Ha az üzemzavarokat az alábbi Hibakeresési terv (7.2) táblázat alapján nem lehet elhárítani, akkor a gyártóhoz kell fordulni. Működési-, illetve a készülék üzemi tulajdonságainak zavara esetén meg kell vizsgálni, hogy a szerelési munkálatokat a jelen üzemeltetési útmutató szerint végezték és zárták-e le. Az alkalmazási területtől függően figyelembe kell venni az üzembiztonsági rendelkezéseket. Össze kell hasonlítani a szerkezeti anyagra, a nyomásra, a hőmérsékletre, a feszültségre és az áramlási irányra vonatkozó adatokat a csővezeték rendszer elrendezési tervével. Továbbá meg kell vizsgálni, hogy az alkalmazás feltételei megfelelnek-e az adatlapon, illetve a típustáblán feltüntetett műszaki adatoknak /24 oldal 2014/04-es kiadás

9 7.2 Hibakeresési terv Üzemzavar Lehetséges okok Megoldás nincs átfolyás a szelep nem nyit kapcsolja be a mágneses működtetést (800) ellenőrizze a feszültséget az üzemi nyomás túl magas hasonlítsa össze az üzemi nyomást a típustábla adataival nem távolították el a karima burkolatait távolítsa el a karima burkolatait csekély átfolyás koszos szennyfogó tisztítsa/cserélje ki a szitát dugulás a csővezeték rendszerben ellenőrizze a csővezeték rendszert a szelep tömítetlen a szelepüléknél, nincs a szeleptányér-tömítés (400) vagy a lásd a 8. pontot, vagy cserélje ki a szelepülék (100) idegen részecskék miatt szelepet belső tömítettség megsérült nincs külső tömítettség a tömítések megsérültek lásd a 8. pontot, vagy cserélje ki a szelepet a szelep nem zár a fennálló feszültség túl magas ellenőrizze, hogy van-e fennálló maradék feszültség, lásd a 4.1 pontot karimatörés (szelepcsővezeték) a csavarok egyoldalúan vannak állítsa be a csővezetéket, szereljen fel új meghúzva, a szemben lévő karimák szelepet nincsenek egyvonalban FONTOS! Szerelési- és javítási munkálatok előtt olvassa el a 10.0 pontot! Újbóli üzembe helyezéskor figyelembe kell venni a 6.4-es pontot! 8.0 A szelep leszerelése Az általános érvényű szerelési irányelveken és az üzembiztonsági rendelkezéseken kívül a további pontokat kell figyelembe venni: VESZÉLY! Nyomásmentes csővezeték rendszer Lehűlt közeg Kiürített berendezés Maró, éghető, agresszív vagy toxikus közegek esetén a csővezeték rendszert ki kell szellőztetni. Szerelési munkálatokat csak szakképzett személyekkel (lásd a 2.3-as pontot) szabad végeztetni. 8.1 A kopóalkatrészek cseréje Helyezze üzemen kívül a szelepet a 6.2-es pont szerint. Kapcsolja ki a mágneses működtetést, és szerelje le a mágneses működtetés üzemeltetési útmutatója szerint. VESZÉLY! A mágneses működtetés tartós üzemeléskor nagyon felforrósodhat, égési sérülések veszélye! Szemrevételezéskor a következő pontokat vizsgálja meg: 1. Sérülések a szelepüléknél (100). 2. Sérülések a szeleptányér tömítésénél (400). 3. A vezetőgyűrűk kopása (206). A szelepülék sérülései esetén a teljes mágneses működtetést ki kell cserélni /24 oldal 2014/04-es kiadás

10 A tömítőelemek (karimás kivitel 1-2. ábra; menetes kivitel 5-7. ábra) sérülése esetén a pótalkatrészkészletet kell használni. Karimás kivitel 1. ábra 02/05- Oldja ki a hatlapfejű csavarokat (900) és szerelje le a ház karimáját (108). Távolítsa el a ház felső részét (106). Vegye ki kompletten a belső részt (200; 201; 203; 207; 214; 503; 950) a szelepházból (100) és helyezze tiszta aljzatra. Ezt követően távolítsa el a csapot (936) az SL biztosítóval (949) együtt, és szerelje le a mágnesmagot (207). 2. ábra 10/20- Lazítsa meg és távolítsa el a menetes csapot (941). Csavarja le a ház felső részét (106) a távtartóról. Ezt követően távolítsa el a csapot (936/2) az SL biztosítóval (949/2) együtt, és szerelje ki a mágnesmagot (207) a nyomócsappal (210) és nyomórugóval (503) együtt. Oldja ki és távolítsa el a Nordlock alátétes (948) hatlapfejű csavarokat (900). Vegye le a távtartót (110) az orsóvezetéssel (212) együtt a szelepházról (100). Vegye ki kompletten a szeleptányért (200; 201; 205; 213; 400; 936/1; 949/1; 950) a szelepházból (100) és helyezze tiszta aljzatra.. Ezt követően távolítsa el a csapot (936/1) az SL biztosítóval (949/1) együtt, és szerelje le a szeleptányért (200). Menetes kivitel 3. ábra ábra ; A mágnesszelep komplett cseréje 5. ábra Csavarja le és távolítsa el a ház felső részét (106) az O-gyűrűvel (403/1) együtt a szelepházról (100). Vegye ki kompletten a belső részt (206, 207, 400, 503) a szelepházból (100) és helyezze tiszta aljzatra. 6. ábra ; 08-20; Csavarja le és távolítsa el a ház felső részét (106) az O-gyűrűvel (403/2) együtt a szelepházról (100). Vegye ki kompletten a belső részt (200; 201,203; 207, 209; 214; 503) a szelepházból (100) és helyezze tiszta aljzatra. Ezt követően távolítsa el a csapot (936/1) az SL biztosítóval (949/1) együtt, és szerelje le kompletten a szeleptányért (200, 201,202, 400, 901/1, 903). 7. ábra 1-10 Csavarja ki teljesen a távtartót (110) a ház felső részével (106) együtt teljesen a szelepházból (100). FONTOS! A szűrőszitát (965) ki kell venni a szelepházból (100). Ezt követően távolítsa el a csapot (902) az SL biztosítóval (949) együtt, és vegye le kompletten a szeleptányért (200/x) a szelepcsapról (214). Csavarja le a ház felső részét (106) a távtartóról (110). FONTOS! A ház felső része rugóerő alatt áll! Vegye ki kompletten a belső részt (203, 206, 207, 214, 503, 901, 908) a szelep felső részéből (106), és helyezze tiszta aljzatra. 8. ábra 5/6-24; 25-23; ábra 5-5 A mágnesszelep komplett cseréje /24 oldal 2014/04-es kiadás

11 FONTOS! Összeszerelés előtt ki kell cserélni az O-gyűrűket (403/X) és a lapostömítést (402). FONTOS! Speciális alkalmazások, pl. oxigén esetén csak megengedett kenőanyagokat szabad használni. Szerelje össze a szelepet fordított sorrendben. VIGYÁZAT! A kopóalkatrészeket szabályszerűen kell beszerelni, és azokat összeszereléskor nem szabad megsérteni. Ellenőrizze a DIN , DIN EN szerint a szelep belső és külső tömítettségét, valamint vesse alá a készüléket működési ellenőrzésnek. 9.0 Garancia A szavatosság terjedelme és időtartama az UNI-Geräte E. Mangelmann Elektrotechnische Fabrik GmbH általános üzleti feltételei -nek a termék leszállításának időpontjában érvényes kiadásában, vagy ettől eltérően magában a adásvételi szerződésben van megadva. Kezeskedünk a mindenkori műszaki színvonalnak és a hivatalos alkalmazási célnak megfelelő hibamentességért. Azokért a károkért, melyek szakszerűtlen kezelés, vagy jelen üzemeltetési és szerelési útmutató, a baleset-elhárítási előírások, az EN, DIN, VDE-szabványok és más irányelvek figyelmen kívül hagyásából keletkeznek, nem lehet szavatossági, ill. kártérítési igényeket érvényesíteni. Azokra a károkra, melyek üzemelés közben vagy az adatlaptól vagy más megállapodásoktól eltérő alkalmazási feltételek következtében keletkeznek, szintén nem vonatkozik a szavatosság. A jogos reklamációk általunk, vagy az általunk megbízott szaküzemek által kerülnek megoldásra. A szavatosságon túlmenő igények ki vannak zárva. Nincs lehetőség pótszállítást igényelni. A karbantartási munkálatokra, idegen alkatrészek beépítésére, szerkezeti módosításokra, valamint a természetes kopásra nem vonatkozik a szavatosság. Az esetleges szállítás során keletkezett károkat nem nekünk, hanem haladéktalanul az Ön illetékes árukezelőjének, a vasútnak vagy a szállítónak kell jelenteni, mivel különben az ezekkel a vállalatokkal szemben támasztott pótigények elvesznek Magyarázatok az irányelvekhez Az Európai Unió Tanácsa az Unión belüli szabad áruforgalom érdekében közös irányelveket rendelt el, melyek előírják a biztonság és az egészségvédelem minimális követelményeit. A CE-jelöléssel igazolható, hogy a termékek megfelelnek az EU-irányelveknek, azaz megfelelnek a vonatkozó, különösen a harmonizált szabványoknak. A gáz-mágnesszelepeknél (mechanikus rész) a 90/396/EGK és a 97/23/EK irányelvek kerülnek figyelembe vételre. Útmutatások a 90/396/EGK irányelvhez (gázfogyasztó berendezések): A szelepeket a DIN EN 161 (DIN , DIN EN 16678, DIN EN 13611) harmonizált szabvány figyelembe vételével fejlesztették, gyártották és ellenőrizték, és teljesítik a 90/396/EGK irányelv vonatkozó követelményeit. Ezt, amennyiben nem igazolták külön, típusvizsgálattal tanúsították. Útmutatások a 97/23/EK irányelvhez (Nyomástartó berendezésekre vonatkozó irányelv, DGRL): Az UNI-Geräte E. Mangelmann Elektrotechnische Fabrik GmbH, mint gyártó rendelkezik az arra vonatkozó tanúsítással, hogy a minőségbiztosítás a formatervezésben, gyártásban és végátvételkor teljesíti a 97/23/EK III. függeléke H-moduljának alapvető követelményeit. A gáz-mágnesszelepek megfelelnek a 97/23/EK irányelv alapvető követelményeinek. A legfeljebb 0,5 bar megengedett üzemi nyomású és legfeljebb 25-ös névleges átmérőjű, az I-es kategória és a 94/396/EGK szerint tanúsított termékekre nem /24 oldal 2014/04-es kiadás

12 vonatkozik a 97/23/EK irányelv. A 97/23/EK szerinti jelölésnek csak olyan termékeknél szabad megtörténnie, melyekre a DGRL vonatkozik, és I-es vagy magasabb kategóriájú besorolással rendelkeznek. Az 1. folyadékcsoporthoz robbanásveszélyes, gyúlékony és mérgező közegek tartoznak. A 2. folyadékcsoport azokat a közegeket tartalmazza, melyek nem tartoznak az 1. csoportba. Útmutatás a 94/9/EK irányelvhez (ATEX robbanásvédelemre vonatkozó irányelv): A termék nem esik a 94/9/EK irányelv hatálya alá, mivel a gyakorlatban fellépő terhelések esetén feltételezhető hiba esetén sem fordul elő hatásos gyújtóforrás. Ez gázt vezető térben a rugóterhelésű elemekre is vonatkozik. Elektromos működtetéseknél, érzékelőknél vagy más elektromos alkatrészeknél az alkalmazást külön meg kell vizsgálni a 94/9/EK szerint /24 oldal 2014/04-es kiadás

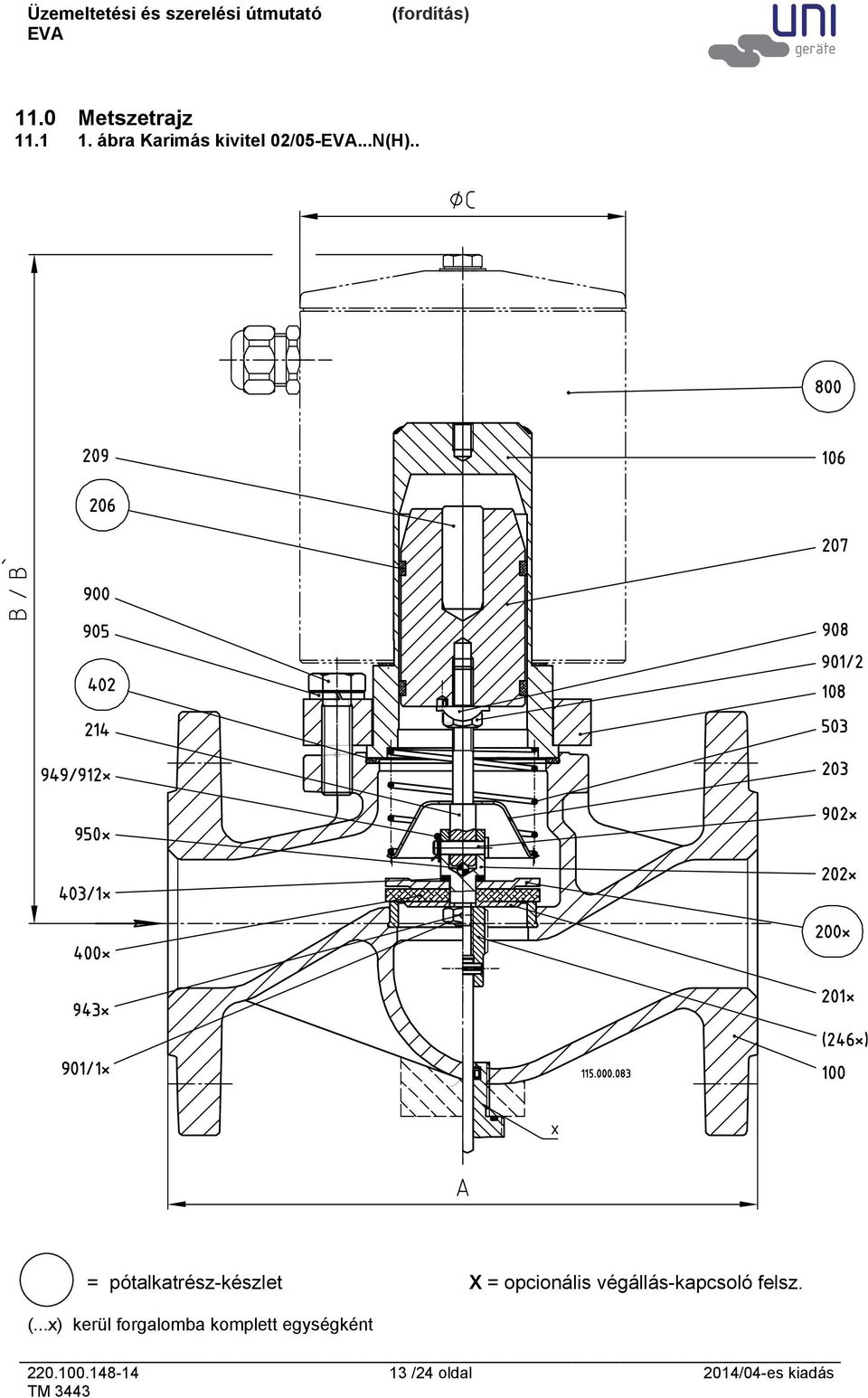

13 11.0 Metszetrajz ábra Karimás kivitel 02/05-...N(H).. = pótalkatrész-készlet X = opcionális végállás-kapcsoló felsz. (...x) kerül forgalomba komplett egységként /24 oldal 2014/04-es kiadás

14 2. ábra Karimás kivitel: 10/20-...N(H).. = pótalkatrész-készlet (...x) kerül forgalomba komplett egységként /24 oldal 2014/04-es kiadás

15 3. ábra Menetes kivitel: ábra Menetes kivitel: ; /24 oldal 2014/04-es kiadás

16 5. ábra Menetes kivitel: = pótalkatrész-készlet /24 oldal 2014/04-es kiadás

17 6. ábra Menetes kivitel: ; 08-20; = pótalkatrész-készlet X = opcionális végállás-kapcsoló felsz. (...x) kerül forgalomba komplett egységként /24 oldal 2014/04-es kiadás

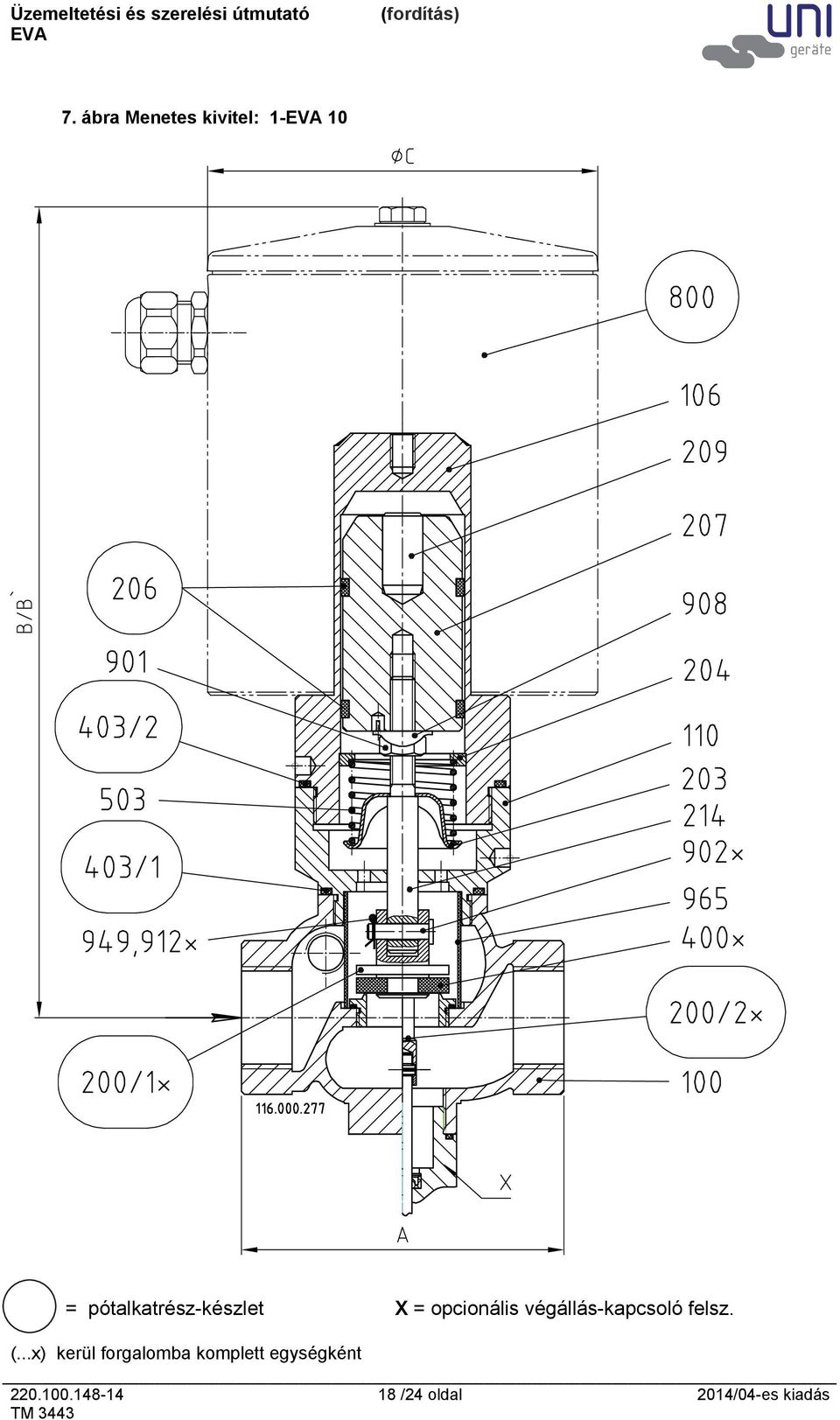

18 7. ábra Menetes kivitel: 1-10 = pótalkatrész-készlet X = opcionális végállás-kapcsoló felsz. (...x) kerül forgalomba komplett egységként /24 oldal 2014/04-es kiadás

19 8. ábra Menetes kivitel: 9. ábra Menetes kivitel: 5-5 5/6-24; 25-23; Alkatrészek Poz. / Item Menny. / Qty. Megnevezés Description Szelepház Valve chamber Ház felső része Upper part of housing Ház-karima Housing flange Távtartó Spacer Szeleptányér Valve disk 200/1 1 Szeleptányér Valve disk 200/2 1 Szeleptányér Valve disk Tányértárcsa Disc plate Szelepdarab Valve piece Rugós kupak Spring cap Szeleporsó Valve spindle Vezetőgyűrű Guide ring Mágnesmag Magnet core 210 1/3 Rugós csap Spring bolt Orsóvezetés Spindle guide Menetes gyűrű Threaded ring Szelepcsap Valve pin Tányércsavar Plate screw Vezetőrész Guide piece Szeleptányér-tömítés Valve disc seal Lapostömítés Flat gasket 403/1 1 O-gyűrű O-ring 403/2 1 O-gyűrű O-ring 503 1/3 Nyomórugó Pressure spring Távtartó gyűrű Distance ring Mágneses működtetés Solenoid drive Hatlapfejű csavar Hex. head screw /24 oldal 2014/04-es kiadás

20 Poz. / Item Menny. / Qty. Megnevezés Description Hatlapú anya Hex. nut 902 1/2 Csap Bolt Hasított szeg Cotter pin Rugós gyűrű Lock washer Alátét Washer Biztosító lemez Safety plate Sasszeg Split pin Feszítőstift Spring dowel sleeve Nordlock alátét Safety disc SL biztosító SL-retainer Golyó Ball Szűrőszita Filter sieve Pótalkatrészek Kivitel Ábra Típus Pótalkatrész Karimás kivitel 1. ábra 02-5N(H) 200(H) 05-5N(H) 200(H) Pótalkatrész-készlet, mágneses műkötetés (800) 2. ábra 10/20-5N(H) Pótalkatrész-készlet, mágneses műkötetés (800) Menetes kivitel 3. ábra 03-2 Mágneses működtetés (800) 4. ábra Mágneses működtetés (800) ábra Pótalkatrész-készlet, mágneses műkötetés (800) 6. ábra Pótalkatrész-készlet, mágneses műkötetés (800) 7. ábra 1-10 Pótalkatrész-készlet, mágneses műkötetés (800) 8. ábra 5/ Mágneses működtetés (800) 9. ábra 5-5 Mágneses működtetés (800) Méretek standard mágneses működtetéssel G csatlakozó Méret 1/4 (2) 3/8 (3) 1/2 (5) 3/4 (7) 1 (10) 1 1/4 (12) 1 1/2 (15) 2 (20) Szerk. hossz A B B` ØC B B` ØC B B` ØC B B` ØC B B` ØC B B` ØC /24 oldal 2014/04-es kiadás

21 G csatlakozó Méret 1/4 (2) 3/8 (3) 1/2 (5) 3/4 (7) 1 (10) 1 1/4 (12) 1 1/2 (15) 2 (20) Szerk. hossz A B B` ØC B B` ØC B B` ØC B B` ØC Méretek standard mágneses működtetéssel Karimák DN Méret Szerk. hossz A 1) ANSI karima Méret 1/2" 3/4" 1 11/4 11/2 2 21/ B B` ØC B B` ØC B B` ØC B B` ØC A 1) = DIN szerinti szerkezeti hossz ( pl. ANSI karimák és DIN szerkezeti hossz vagy DIN karimák és szerkezeti hossz) A 2) = ANSI szerinti szerkezeti hossz 150 lbs (lásd a lap-hosszúság lámpatestek honlapunkon) B` = a mágneses működtetés leszereléséhez szükséges méret /24 oldal 2014/04-es kiadás

22 12.0 Megfelelőségi nyilatkozat /24 oldal 2014/04-es kiadás

23 /24 oldal 2014/04-es kiadás

24 /24 oldal 2014/04-es kiadás
