Az Eaton MX sorozatot a legnagyobb odafigyeléssel terveztük.
|
|
- Mihály Deák
- 7 évvel ezelőtt
- Látták:
Átírás
1
2 Bevezet Köszönjük, hogy egy Eaton Power Quality terméket választott elektronikus berendezéseinek védelmére. Az Eaton MX sorozatot a legnagyobb odafigyeléssel terveztük. Szánjon idt a kezelési útmutató átolvasására, hogy kihasználhassa a szünetmentes áramforrás által nyújtott szolgáltatások minden elnyét. Figyelem: ez egy A osztályú szünetmentes áramforrás termék. Otthoni környezetben történ használat esetén a termék rádió interferenciát okozhat, mely esetben a felhasználónak további lépéseket kell tennie. A kimeneti vezetékek nem lehetnek hosszabbak 10 méternél. Ha az eszközt III-as vagy IV-es túlfeszültség környezetben kell üzembe helyezni, akkor további bemeneti túlfeszültség védelmet kell biztosítani. Az Eaton MX üzembe helyezése eltt olvassa el a biztonsági információkat tartalmazó útmutatót. Kövesse a kezelési útmutató utasításait. Az Eaton Power Quality termékek és az Eaton MX sorozathoz rendelkezésre álló opcionális kiegészítk teljes skálájának megtekintéséhez látogasson el a weboldalra, vagy lépjen kapcsolatba egy Eaton Power Quality kereskedvel. A környezet védelme Az Eaton Power Quality egy környezetvédelmi irányelvet alkalmaz. A termékeket környezetbarát megközelítéssel fejleszti. Alapanyagok Ez a termék nem tartalmaz CFC, HCFC vagy azbeszt anyagokat. Csomagolás A jobb hulladékkezelés és az újrahasznosítás elsegítése érdekében válassza szét a különböz csomagolóanyagokat. Az általunk használt kartonpapír több mint 50% újrahasznosított kartonpapírt tartalmaz. A zacskók és fóliák polietilénbl készültek. 2
3 A csomagolóanyagok újrahasznosíthatók, és a megfelel azonosító jelzéssel vannak ellátva. Anyag Rövidítés Szimbólum szám Polietilén tereptalat PET 01 Nagy srség polietilén HDPE 02 Polivinil klorid PVC 03 Alacsony srség polietilén LDPE 04 Polipropilén PP 05 Polisztirén PS 06 Kövessen minden helyi elírást a csomagolóanyagok hulladékként történ elhelyezésével kapcsolatban. Az életciklusuk végén Az Eaton Power Quality a helyi elírásoknak megfelelen dolgozza fel a termékeket életciklusuk végén. Az Eaton Power Quality a megfelel vállalatokkal együttmködve gyjti be és semmisíti meg a termékeket életciklusuk végén. Termék A termék újrahasznosítható anyagokból készül. A szétszerelést és megsemmisítést a helyi hulladékkezeléssel kapcsolatos elírásoknak megfelelen kell végezni. Az életciklus végén a terméket egy elektromos vagy elektronikus hulladékot feldolgozó központba kell elszállítani. 3
4 Akkumulátorok A termékekben található ólomsav akkumulátorokat az akkumulátorokkal kapcsolatos helyi elírásoknak megfelelen kell feldolgozni. Elképzelhet, hogy az akkumulátort el kell távolítani a helyi elírások szerint, és a megfelel megsemmisítés érdekében. Az akkumulátorokkal kapcsolatos Anyagokra vonatkozó biztonsági adatok (MSDS) leírás weboldalunkon* található meg. (*) A további információk vagy a környezetvédelmi igazgatóval történ kapcsolatfelvétel érdekében használja a környezetvédelmi rlapot a következ weboldalon: Elszó Szimbolikus képek Fontos információk, melyeket mindig követni kell Információ, tanács, segítség Vizuális jelzés Tevékenység Hangjelzés A következ oldalak ábráin az alábbi szimbólumokat használtuk: LED jelzés kikapcsolva LED jelzés bekapcsolva 4
5 Tartalomjegyzék 1. ISMERTETÉS ELHELYEZÉSI LEHETSÉGEK HÁTOLDAL KIJELZ ÉS VEZÉRLPANEL OPCIÓK ÜZEMBE HELYEZÉS KICSOMAGOLÁS ÉS A RÉSZEGYSÉGEK ELLENRZÉSE BELS AKKUMULÁTOR CSATLAKOZTATÁSA (AZ AKKUMULÁTOR ÜZEMBE HELYEZÉSE) ÜZEMBE HELYEZÉS TORONY POZÍCIÓBAN ÜZEMBE HELYEZÉS RACK POZÍCIÓBAN KOMMUNIKÁCIÓS PORTOK SZÜKSÉGES VÉDESZKÖZÖK ÉS VEZETÉK KERESZTMETSZETEK BEMENETI/KIMENET HÁLÓZATI VEZETÉKEK CSATLAKOZTATÁSA A SZÜNETMENTES ÁRAMFORRÁS ALJZATOKHOZ IEC VEZETÉKEK CSATLAKOZTATÁSA A KIMENETI ALJZATOKHOZ MKÖDTETÉS KEZDETI INDÍTÁS VÉGS INDÍTÁSI MVELETSOR MKÖDÉSI ÜZEMMÓDOK AKKUMULÁTORRÓL TÖRTÉN MKÖDÉS VISSZATÉRÉS NORMÁL ÁRAMFORRÁSRÓL TÖRTÉN MKÖDÉSRE SZÜNETMENTES ÁRAMFORRÁS KIKAPCSOLÁS HOZZÁFÉRÉS A MÉRÉSI ADATOKHOZ ÉS A KÉSZÜLÉK TESTRE SZABÁSA MENÜRENDSZER HOZZÁFÉRÉS A MÉRÉSI ADATOKHOZ HOZZÁFÉRÉS A SZÜNETMENTES ÁRAMFORRÁS BEÁLLÍTÁSÁHOZ ÉS A KARBANTARTÁSHOZ A VEZÉRLPANELLEL (23) A SZÜNETMENTES ÁRAMFORRÁS BEÁLLÍTÁSA KARBANTARTÁS TESTRE SZABÁS KÜLS SZOFTVERREL HIBAELHÁRÍTÁS HIBAELHÁRÍTÓ (21) ÉS (22) LED JELZK
6 5.2 HIBAELHÁRÍTÁS, AMIKOR NINCS SZÜKSÉG AZ Eaton Power Quality VEVSZOLGÁLATÁNAK TÁMOGATÁSÁRA AZ aa VEVSZOLGÁLATÁT IGÉNYL HIBÁK ELHÁRÍTÁSA ÉLETCIKLUS MEGFIGYELÉS (LCM) ISMERTETÉS KARBANTARTÁS AZ ÁRAMELLÁTÓ ALMODUL CSERÉJE MKÖDÉS KÖZBEN AZ AKKUMULÁTOR ALMODUL CSERÉJE MKÖDÉS KÖZBEN MODULAREASY MX MODULLAL FELSZERELT SZÜNETMENTES ÁRAMFORRÁS KARBANTARTÁSA TRÉNING KÖZPONT FÜGGELÉK MSZAKI ADATOK SZÓJEGYZÉK

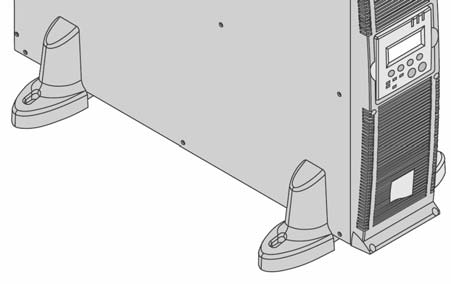

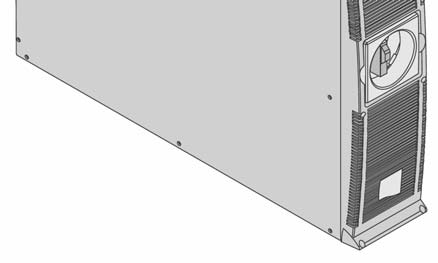

7 1. Ismertetés 1.1 Elhelyezési lehetségek Torony elhelyezés Méretek (szé ma mé) mm-ben Eaton MX 4000 RT 444, Eaton MX 5000 RT 444, Eaton MX EXB RT 444, Tömeg kg-ban Eaton MX 4000 RT 57 Eaton MX 5000 RT 57 Eaton MX EXB RT 70 7
8 Rack elhelyezés Méretek (szé ma mé) mm-ben Eaton MX 4000 RT ,5 700 Eaton MX 5000 RT ,5 700 Eaton MX EXB RT ,5 650 Tömeg kg-ban Eaton MX 4000 RT 57 Eaton MX 5000 RT 57 Eaton MX EXB RT 70 8

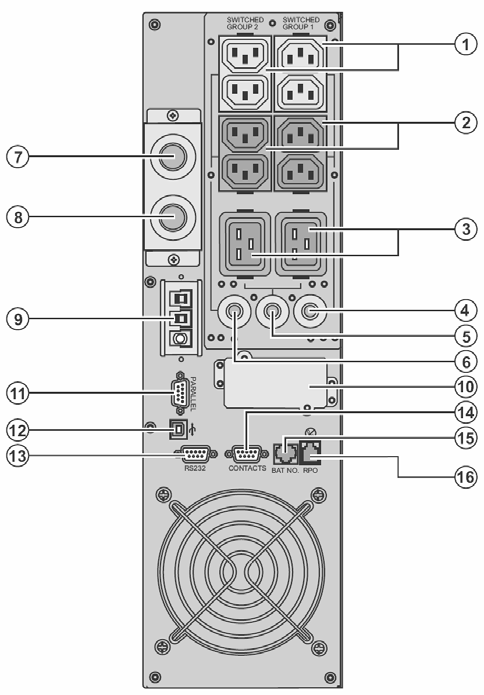

9 1.2 Hátoldal Eaton MX 4000 RT / 5000 RT (1) 2 csoport, egyenként 2 programozható aljzattal (10 A) (2) 4 aljzatból álló csoport (10 A) fogyasztók csatlakoztatásához (3) 2 aljzatból álló csoport (16 A) fogyasztók csatlakoztatásához (4) 12 A-es hkapcsoló (5) 20 A-es hkapcsoló (6) 12 A-es hkapcsoló (7) Kimeneti csatlakozóblokk (8) Normál hálózati áramforrás csatlakozóblokk (9) Csatlakozó kiegészít akkumulátormodulhoz (10) Csatlakozó opcionális kommunikációs kártyához (11) Csatlakozó párhuzamos mködtetéshez 9
10 (12) USB kommunikációs port (13) RS232 kommunikációs port (14) Kommunikációs port relével (15) Csatlakozó akkumulátormodulok automatikus felismeréséhez (16) Csatlakozó távoli kikapcsolás vezérléshez (RPO) Eaton MX EXB RT (opcionális akkumulátormodul) (17) Csatlakozó akkumulátormodulok automatikus felismeréséhez (18) Csatlakozó akkumulátormodulokhoz (szünetmentes áramforráshoz, vagy további akkumulátormodulokhoz) (19) Akkumulátor áramkör megszakító 10

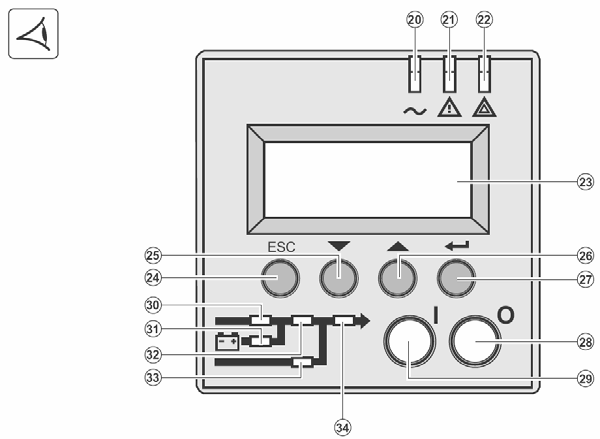

11 1.3 Kijelz és vezérlpanel (20) A fogyasztók védve vannak jelz (21) Csökkentett mködés jelz (22) A fogyasztók nincsenek védve jelz (23) Alfanumerikus kijelz (24) Kilépés (elvetés) gomb (25)(26) Funkciógombok (görgetés le/fel) (27) Megadás (megersítés) gomb (28) Szünetmentes áramforrás kikapcsoló gomb (29) Szünetmentes áramforrás bekapcsoló gomb (30) Egyenirányító LED jelz (31) Akkumulátor LED jelz (32) Inverter LED jelz (33) Átkapcsolás LED jelz (34) Fogyasztó áramellátás alatt LED jelz 11
12 1.4 Opciók Rack szerelcsomag Teleszkóp sín Eaton MX RT készülékekhez, 19 -es szekrénybe szereléshez beszerel alkatrészekkel (alkatrészszám: 68002) (35) Akasztó fül (36) Hátsó konzol rendszer szállításhoz (37) Teleszkóp sínek 639 mm 1005 mm hosszúsághoz 12
13 ModularEasy Az Eaton MX ModularEasy lehetvé teszi a párhuzamos mködtetést, ha két Eaton MX szünetmentes áramforrást használ. Ennek megfelelen, fokozhatja a berendezés rendelkezésre állását (N+1 redundancia). Megduplázhatja az áthidalási kapacitást szükségleteinek megfelelen (migráció, hálózat bvítés, stb.). Abban a valószíntlen esetben, hogy komoly hiba következik be, az Eaton MX ModularEasy kézi karbantartás átkapcsolója lehetvé teszi a szünetmentes áramforrás karbantartását a csatlakoztatott fogyasztók ellátásnak megszakítása nélkül. Egyedülálló készülék üzemmódban az Eaton MX ModularEasy az EATON MX szünetmentes áramforrással második szint rendelkezésre állást biztosít a rendszer számára. A kézi átkapcsolás üzemmód lehetvé teszi a szünetmentes áramforrás cseréjét a csatlakoztatott fogyasztó ellátásának megszakítása nélkül meghibásodás esetén, melyre nincs szükség a szünetmentes áramforrás kritikus komponenseinek cseréjéhez (pl. elölrl hozzáférhet elemek, mködés közben cserélhet akkumulátor és áramellátó almodulok). 13
14
15 Akkumulátor integrációs rendszer Az akkumulátor integrációs rendszer a megnövelt idej konfigurációkhoz használható, kényelmesen tárolva és biztosítva akár 9 modult egyetlen kocsin (az elforduló kerekek fékkel, a vízszintez láb, a szeizmikus oldalsó panelek, és a modulokat rögzít lemezek és csavarok a rendszer tartozékai). Akkumulátor hosszabbító vezeték (1,8 m-es) Ez az akkumulátor hosszabbító vezeték használható a hagyományos akkumulátor vezeték helyett, amikor az akkumulátormodulok távol helyezkednek el egymástól (például két különböz szekrényben). 15
16 2. Üzembe helyezés 2.1 Kicsomagolás és a részegységek ellenrzése (40) Eaton MX 4000 vagy 5000 szünetmentes áramforrás (41) Két torony állvány (42) RS232 kommunikációs kábel (43) Termék dokumentáció (44) 4 vezetékrögzít (45) Teleszkóp sínek a rack szekrényekhez rögzít tartozékokkal (opcionális, vagy tartozék a NetPack verzió esetén) (46) Csavarhúzó (47) Solution-Pac menedzsment alkalmazás CD-ROM lemezen (48) Hálózati menedzsment kártya (opcionális, vagy tartozék a NetPack verzió esetén) (49) 4 darab IEC 10 A kimeneti csatlakozóvezeték 16
17 A csomagolóanyagokat a helyi elírásoknak megfelelen kell hulladékként elhelyezni. Az újrahasznosításra vonatkozó szimbólumok megtalálhatók a csomagolóanyagokon, hogy elsegítsék a szétválogatást. Veszélyes feszültség van jelen az áramellátó és az akkumulátor modulban. A modulokon csak szakember végezhet mveleteket. 2.2 Bels akkumulátor csatlakoztatása (az akkumulátor üzembe helyezése) 1 Távolítsa el a két rögzít csavart (59) az akkumulátor csatlakozó kiszabadításához. 2 Nyomja be az akkumulátor csatlakozót, hogy a Connected szöveg legyen olvasható. 3 Rögzítse a két csavart (59). 2.3 Üzembe helyezés torony pozícióban Kövesse az 1-3 lépéseket a torony talapzatok megfelel pozíciójába állításához. 17

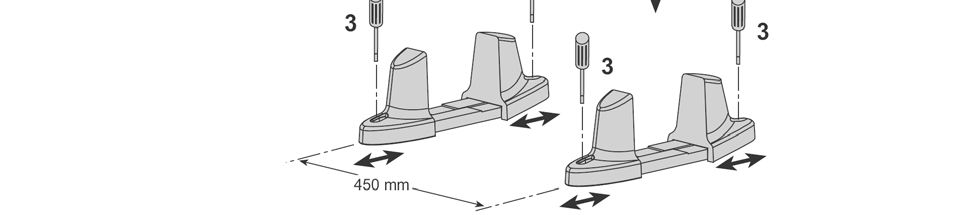

18 Mindig tartson legalább 150 mm szabad teret a szünetmentes áramforrás hátoldal mögött. A távolság a torony talapzatok között legalább 450 mm legyen. 18

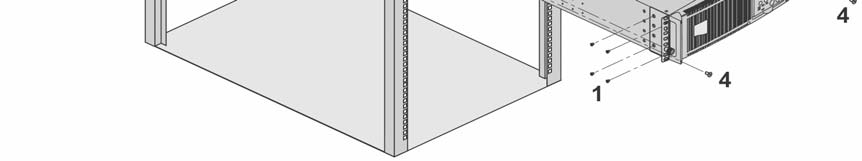

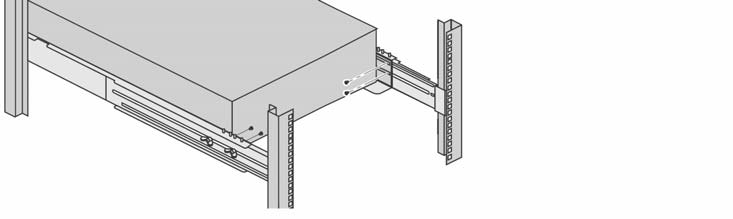

19 2.4 Üzembe helyezés rack pozícióban Az embléma és a vezérlpanel elforgatása Szünetmentes áramforrás modul rack szekrénybe szerelése (opcionális sínekre van szükség) Az Eaton MX RT nagyon nehéz. A rack szekrénybe szerelésének megkönnyítése érdekében ersen ajánlott az akkumulátor tálca eltávolítása az ábrán látható módon. 19
20 1 Távolítsa el a 6 rögzít csavart a f ellapi keret eltávolításához. 2 Helyezze az ellapi panelt a szünetmentes áramforrás fölé. 3 Távolítsa el a 4 rögzít csavart a jobb oldalon az akkumulátor almodul kiszabadításához. 4 Húzza meg enyhén az akkumulátor almodult, majd emelje fel a kiszereléshez. Szünetmentes áramforrás vagy akkumulátormodul rack szekrénybe szerelése (opcionális sín szükséges) A szünetmentes áramforrást és az akkumulátormodult nem szabad zárt környezetbe szerelni, ahol nincs levegáramlás. Kövesse az 1-4 lépéseket a szünetmentes áramforrás sínre szereléséhez. A sínek és a szükséges szerelhardver az Eaton Power Quality vállalattól szerezhet be. 20
21 Megjegyzés az 1-es lépéshez: Be lehet állítani mindkét els szerelfül pozícióját. Hátsó konzol rendszer (a sín csomagok tartozéka) Akkor hasznos, ha a rack szekrényt beszerelt szünetmentes áramforrással együtt kell mozgatnia. 2.5 Kommunikációs portok Az Eaton MX RT készülékkel 3 kommunikációs módot használhat párhuzamosan. 2 COM port nyújt RS232 vagy USB kommunikációs lehetséget az Eaton Power Quality SHUT protokollal. Kompatibilis a legtöbb energiagazdálkodás szoftverrel, melyek a Solution Pac CD-ROM lemezen találhatók meg. Ne felejtse el, hogy a két port nem használható egyszerre. A kimeneti érintkez port használható az IT rendszerek (pl. IBM iseries, korábban AS400, stb.) alapvet jelzéseihez, vagy védelméhez. 21

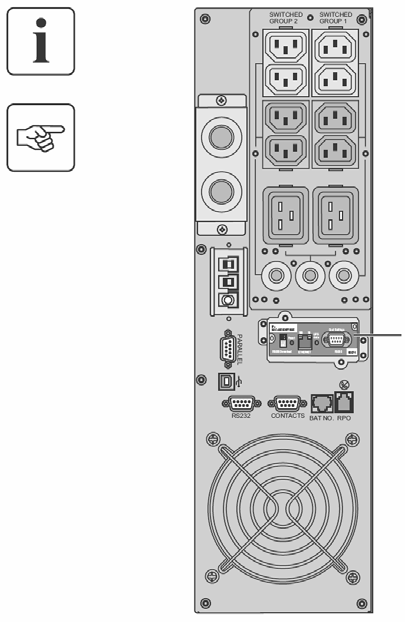

22 A csatlakozónyílás kompatibilis minden Eaton Power Quality kommunikációs kártyával (látogasson el a Hungary weboldalra a kompatibilis kártyák listájával kapcsolatban). Csatlakozás az RS232 kommunikációs porthoz 1 Csatlakoztassa az RS232 (42) kommunikációs vezetéket a számítógép soros portjához. 2 Csatlakoztassa a kommunikációs vezeték (42) másik végété a szünetmentes áramforrás RS232 (13) kommunikációs portjához. A szünetmentes áramforrás most már képes kommunikálni számos Eaton Power Quality energiagazdálkodás szoftverrel. Ne felejtse el, hogy a konfigurációs szoftver Windows rendszerhez megtalálható a Personal Solution Pac csomagban. Csatlakozás a kommunikációs porthoz relékkel (14) közös 22
23 1-es, 2-es érintkez: nincs használatban 3-as érintkez: távoli kikapcsolás jel (5-27 V egyenfeszültség között, max. 10 ma) 4-es érintkez: hálózatról történ mködés (nem akkumulátorról) 5-ös érintkez: közös 6-os érintkez: mködés automatikus átkapcsolással 7-es érintkez: alacsony akkumulátorkapacitás 8-as érintkez: védett fogyasztó 9-es érintkez mködés akkumulátorról n.o.: az érintkez normál állapotban nyitott n.c.: az érintkez normál állapotban zárt Aktív állapot esetén a kapcsolat a közös (5-ös láb) és a megfelel információs érintkez között zárt. Kimeneti relé adatok: Feszültség: max. 48 V egyenfeszültség Áram: max. 2 A Teljesítmény: 62,5 VA, 30 W Példa: 48 V egyenfeszültség esetén Imax=625 ma Távoli kikapcsolás kommunikációs port (16) A távoli kikapcsolás funkció üzembe helyezését az érvényes szabályozásoknak megfelelen kell elvégezni. Az eszközök és az RPO porttal felszerelt Eaton MX RT teljes energiamentesítéséhez a következkre van szükség: Kétállású kapcsoló használata (normál esetben nyitott, vagy zárt érintkezt 1 másodpercnél hosszabb ideig kell a megfelel állapotban tartani az aktiváláshoz) 23
24 Az RPO kapcsolóhoz történ csatlakozáshoz egy eszközre, mely lehetvé teszi az összes bemeneti (1) és kimeneti (2) megszakító kikapcsolását az Eaton MX RT készüléknél. Ezt egy söntmegszakító segítségével lehet megoldani. (1): Ha nincs ilyen, akkor a kimeneti eszközök áramellátása folytatható egy statikus kapcsolóval, amikor a kétállású kapcsolót kikapcsolta. (2): Ha nincs ilyen, akkor a kimeneti eszközök áramellátása folytatódik több másodpercig az RPO aktiválása után. Ne felejtse el, hogy a bels akkumulátorok csatlakoztatva maradnak az áramellátó almodulhoz az RPO aktiválása után. A csatlakozóvezeték nem tartozék. Távoli kikapcsolást vezérl kapcsoló nyitva 5 V DC - 27 V DC Távoli kikapcsolást vezérl kapcsoló zárva 5 V DC - 27 V DC 24
25 Jel: Aktiválási feszültség: 5 V és 27 V között Áram: max. 10 ma Kommunikációs kártyák üzembe helyezése (opcionális, tartozék a NetPack verzió esetén) Kommunikációs kártya (korlátozott hozzáférés) Nem szükséges kikapcsolni a szünetmentes áramforrás a kommunikációs kártya behelyezése eltt. 1 Távolítsa el a csatlakozófedelet rögzít két csavart. 2 Helyezze be a kommunikációs kártyát a csatlakozónyílásba. 3 Rögzítse a kártyát két csavarral. 25

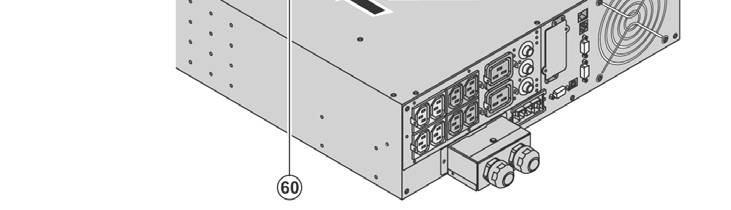

26 2.6 Szükséges védeszközök és vezeték keresztmetszetek Ajánlott bemeneti védelem Szünetmentes áramforrás teljesítmény Bemeneti áramkör megszakító 4000 RT D görbe 32 A 5000 RT D görbe 32 A A megadott védelem különállóságot biztosít a szünetmentes áramforrás minden kimeneti áramköre számára. Ha nem követi ezt az ajánlást, akkor nem jön létre különálló védelem, és áramkimaradás következhet be a csatlakoztatott fogyasztóknál. 2 pólusú áramkör megszakító A szünetmentes áramforrás normál hálózati áramforrásához Ajánlott kimeneti védelem Szünetmentes áramforrás teljesítmény 4000 RT Bemeneti áramkör megszakító Z görbe 10 A C görbe 4 A 5000 RT Z görbe 10 A C görbe 6 A 26
27 A megadott védelem különállóságot biztosít a szünetmentes áramforrás minden kimeneti áramköre számára. Ha nem követi ezt az ajánlást, akkor nem jön létre különálló védelem, és áramkimaradás következhet be a csatlakoztatott fogyasztóknál. Szükséges vezeték keresztmetszet Csatlakozóblokk vezeték kapacitása: 6 mm 2, tömör vagy több szálból álló vezeték (maximum 8 mm2, vagy AWG 8). Földel érintkez vezeték kapacitása: 6 mm 2, tömör vagy több szálból álló vezeték (maximum 8 mm 2, vagy AWG 8). 2.7 Bemeneti/kimenet hálózati vezetékek csatlakoztatása a szünetmentes áramforrás aljzatokhoz Ezt a fajta csatlakoztatást csak elektromos szakember végezheti. A csatlakoztatás elvégzése eltt ellenrizze, hogy az akkumulátor áramkör megszakítója (19) (lásd a 8. oldalon) és a bemeneti védelmi eszköz (normál hálózati áramforrás) nyitva legyen ( 0 ). Használja a mellékelt pántokat és több szálból álló vezetékeket. 1 Távolítsa el a csatlakozóblokk fedelét (2 csavar) a mellékelt csavarhúzóval. 2 Fzze át a normál hálózati csatlakozóvezetéket a gyrn (8). 27

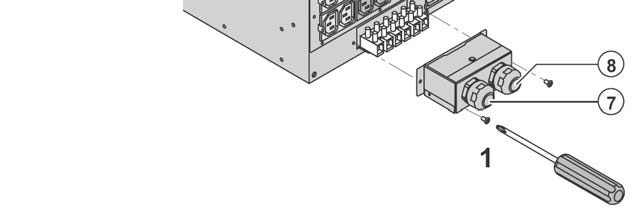

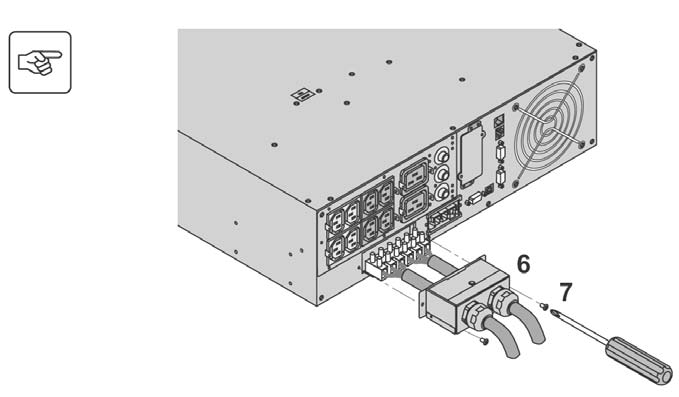

28 3 Csatlakoztassa a 3 vezetéket a normál hálózati csatlakozóblokkhoz. Elször mindig a földvezetéket csatlakoztassa. 4 Fzze át a kimeneti vezetéket a gyrn (7). 5 Csatlakoztassa a 3 vezetéket a kimeneti csatlakozóaljzathoz. 6 Helyezze vissza a csatlakozóblokk fedelét, majd szorítsa meg a gyrket. 7 Rögzítse a csatlakozóblokk fedelét 2 csavarral. 28

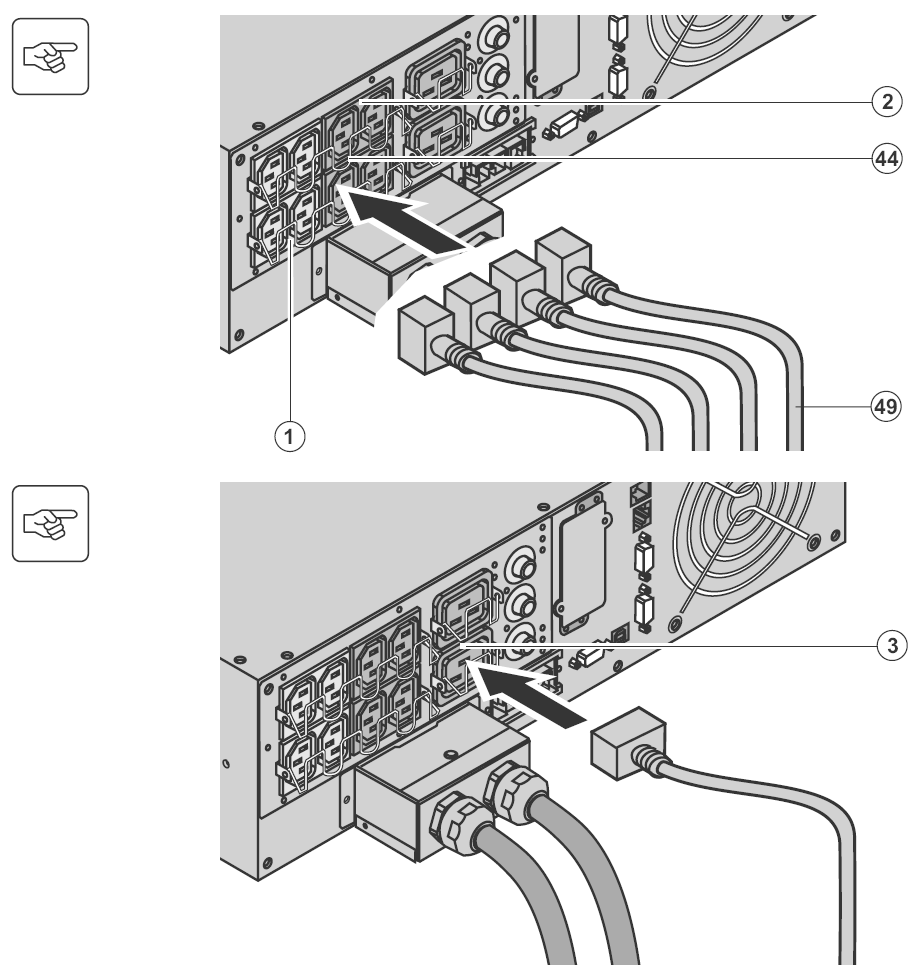

29 2.8 IEC vezetékek csatlakoztatása a kimeneti aljzatokhoz 1 Csatlakoztassa a berendezéseket a szünetmentes áramforráshoz a (49) vezetékek használatával. A fontos fogyasztókat célszer a (2) négye kimenethez csatlakoztatni, a nem fontosakat pedig az (1) négyes kimenethez, mely páronként programozhat (1-es és 2-es). Minden nagyteljesítmény eszközt a (3) 16 A-es kimenethez csatlakoztasson. Az akkumulátorról történ mködés közben a (2) aljzatok kikapcsolásának programozásához és az áthidalási id optimalizálásához az Eaton Power Quality kommunikációs szoftver szükséges. 2 Szerelje fel a csatlakozás rögzít rendszert (44), mely megakadályozza a csatlakozódugók véletlen kihúzódását. 29
30 3. Mködtetés 3.1 Kezdeti indítás Feltétlenül lépjen kapcsolatba a vevszolgálattal, hogy biztosítsa rendszere teljes biztonságát, és élvezhesse a gyártói garancia elnyeit. 1 Ellenrizze, hogy az akkumulátor kapcsoló (60) (lásd korábban, a 2.2 fejezetben) a fedélen csatlakoztatva legyen. 2 Állítsa a bemeneti áramkör megszakítót (nem tartozék) az I pozícióba (be). A készülékek áramellátása a normál hálózati áramforrással történik, és nincsenek a szünetmentes áramforrás védelme alatt. Az akkumulátorok 8 óra alatt érik el a teljes töltöttségi szintjüket. A (22) LED jelz világít, a (33) és (34) LED jelzk pedig zöldek. A szünetmentes áramforrás testre szabása Ha a szünetmentes áramforrás testre szabására van szükség, akkor ajánlott testre szabás üzemmódba lépni (lásd a 4.4 Testre szabás cím fejezetet). 30

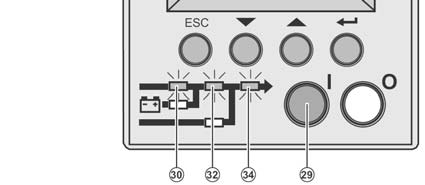

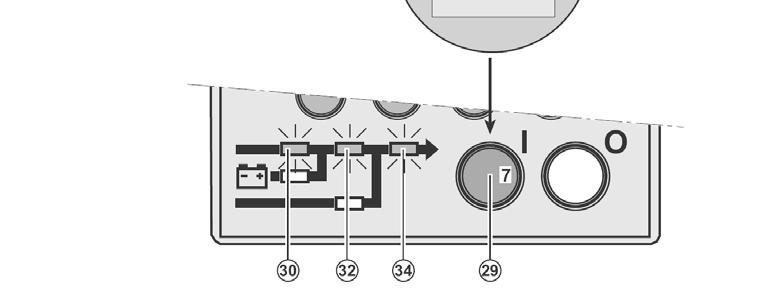

31 3.2 Végs indítási mveletsor 3 Tartsa nyomva az I gombot (29) több mint 3 másodpercig. A hangjelzés egyszer hallható, és a szünetmentes áramforrás bels tesztfolyamata után a (20) LED jelz világítani kezd. A (30), (32), (34) LED jelzk zölden világítanak. A fogyasztókat védi a szünetmentes áramforrás. Ha a (21)-es vagy (22)-es LED jelz világít, akkor riasztás következett be (lásd a Hibaelhárítás cím fejezetet). 3.3 Mködési üzemmódok Normál üzemmód Ez a normál mködési üzemmód, mely gyárilag alapértelmezettként került beállításra. Normál körülmények között (rendelkezésre áll a normál hálózati áramforrás): A (20) LED jelz világít. A (30), (32), (34) LED jelzk zölden világítanak. A fogyasztókat a szünetmentes áramforrás védi. 31
32 Eco üzemmód Az Eco üzemmód (lásd a szójegyzéket) f elnye az, hogy csökkenti a villamos energia fogyasztást. Normál körülmények között (rendelkezésre áll a normál hálózati áramforrás): A (20) LED jelz világít. A (32), (34) LED jelzk zölden világítanak. A fogyasztókat áramellátása ECO üzemmódban történik. Ha a normál hálózati áramforrás tréshatáron kívülre esik: A (20), (21) LED jelz világít. A (30), (32), (34) LED jelzk zölden világítanak. A fogyasztókat a szünetmentes áramforrás védi. 32

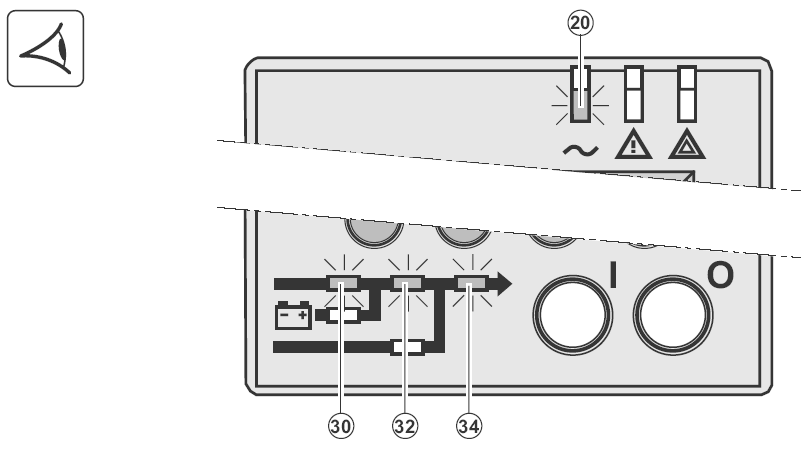

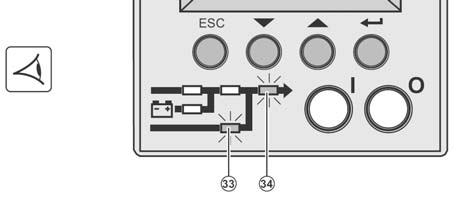

33 3.4 Akkumulátorról történ mködés Ha a normál hálózati áramforrás nem áll rendelkezésre, akkor a fogyasztót a szünetmentes áramforrás védi. Az áramellátás akkumulátorról történik. Átkapcsolás akkumulátoros áramellátásra A (20), (21) LED jelz világít. A (31), (32), (34) LED jelzk zölden világítanak. A figyelmeztet hangjelzés minden 10 másodpercben hallható. A fogyasztókat a szünetmentes áramforrás védi, az áramellátás az akkumulátorról történik. Alacsony akkumulátorkapacitás figyelmeztetés A (20), (21) LED jelz világít. A (31), (32), (34) LED jelzk zölden világítanak. A figyelmeztet hangjelzés minden 3 másodpercben hallható. A hátralév akkumulátorkapacitás alacsony. 33
34 Kapcsoljon ki minden, a készülékhez csatlakozó alkalmazást, mert az automatikus szünetmentes áramforrás kikapcsolás hamarosan bekövetkezik. Áthidalási id vége A (22) LED jelz világít. A (34) LED jelz pirosan világít. A figyelmeztet hangjelzés folyamatosan hallható. A fogyasztók áramellátása megsznt. A szünetmentes áramforráson az End of backup time. Battery low. üzenet jelenik meg. 3.5 Visszatérés normál áramforrásról történ mködésre Áramszünet után a szünetmentes áramforrás automatikusan újraindul, amikor a normál hálózati áramforrás visszaáll (hacsak, nem kapcsolta ki ezt a funkciót a testre szabás során), és a fogyasztó áramellátása folytatódik. 3.6 Szünetmentes áramforrás kikapcsolás 1 Tartsa nyomva a 0 gombot (28) legalább 3 másodpercig. 34
35 A hangjelzés egyszer hallható, és a fogyasztót nem védi tovább a szünetmentes áramforrás. Az áramellátás a normál hálózati áramforrásról történik. Ha a szünetmentes áramforrás frekvencia konverter üzemmódba van állítva, akkor a készülékek áramellátása nem történik meg. Ha a normál hálózati áramforrás tréshatáron kívülre esik, akkor a szünetmentes áramforrás 10 ms-os kimeneti kalibrált szünetet állít el. 2 A szünetmentes áramforrás és a csatlakoztatott fogyasztók teljes kikapcsolásához állítsa 0 pozícióba a bemeneti áramkör megszakítót (nem tartozék). 35
36 4. Hozzáférés a mérési adatokhoz és a készülék testre szabása 4.1 Menürendszer 4.2 Hozzáférés a mérési adatokhoz Nyomja meg a görget (24) gombot (lásd az 1.3 fejezetet) a mért feszültség, áram, frekvencia, kimeneti teljesítmény és akkumulátorkapacitás megjelenítéséhez. 4.3 Hozzáférés a szünetmentes áramforrás beállításához és a karbantartáshoz a vezérlpanellel (23) Nyomja meg többször a görget (25) gombot az UPS SET-UP vagy a MAINTENANCE menü kiválasztásához. 36

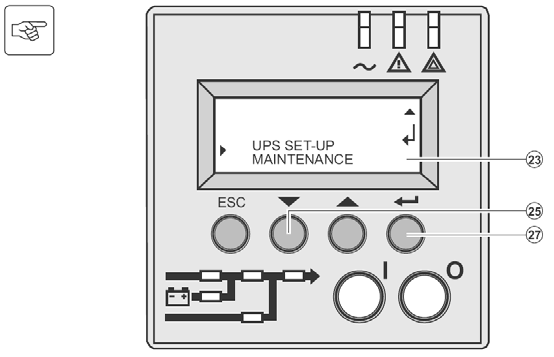

37 Nyomja meg az ENTER (27) gombot a hozzáféréshez. 4.4 A szünetmentes áramforrás beállítása Helyi beállítások Funkció Gyári beállítás Opciók Language (nyelv) English (angol) French, Spanish, German, Italian, Portuguese Date/Time Format (dátum/id formátum) Date/Time Format (dátum/id zóna) Audible alarm (hallható riasztás) International (nemzetközi) (DD-MM-YYYY/HH:MM) GMT + 1 (Közép-Európa) Yes (igen) US (MM-DD-YYYY/HH:MM AM/PM) MM-DD-YYYY/HH:MM beállítható No (nem) Kimeneti beállítások Funkció Gyári beállítás Opciók Megjegyzések Output voltage (Kimeneti feszültség) 230 V 200V/ 208V/ 220V/ 240V/ 250V 37
38 Frequency converter (Frekvencia konverter) Disabled (tiltva) Enabled (engedélyezve) Output frequency (Kimeneti frekvencia) 50 Hz 60 Hz Csak akkor felhasználó által kiválasztható, ha engedélyezte a frekvencia konverter funkciót. Eco Mode Disabled (tiltva) Enabled Lásd a (ECO üzemmód) (engedélyezve) szójegyzéket Slew Rate 1 Hz / sec 0,5 Hz / sec (frekvenciaváltozás sebesség) Bypass Transfer If bypass Ac nok? (átkapcsolás, ha a hálózati áramforrás nincs rendben) Interrupt Time (megszakítási id) Overload Prealarm (túlterhelési eljelzés) Yes (igen) No (nem) Átkapcsolás, ha a hálózati áramforrás tréshatáron kívül esik 10 ms 20 ms,, 200 ms Megszakítási id kalibráció terhelés átkapcsolás alatt, ha a normál áramforrás tréshatáron kívül esik 105% 40%, 50%, 70% Riasztás, ha meghaladja a küszöbértéket 38
39 Redundancy Mode (redundáns üzemmód) No (nem) Yes (igen) Párhuzamos sorban: riasztás a redundancia elvesztésekor Be-/kikapcsolási beállítások Funkció Gyári beállítás Opciók Megjegyzések Cold Start Disabled (tiltott) Enabled Indítás (hidegindítás) (engedélyezett) akkumulátorról Forced Reboot (kényszerített újraindítás) Auto Restart (automatikus újraindítás) Enabled Disabled Engedélyezi a szünetmentes áramforrás automatikus újraindítását, ha a normál áramforrás visszatér a kikapcsolási folyamat vége eltt Enabled Disabled A szünetmentes áramforrás automatikusa újraindul a normál áramforrás visszatérésekor Energy Saving Disabled Enabled Automatikus kikapcsolás akkumulátorról történ mködése esetén, ha a 39
40 kimeneti terhelési szint <10%-nál Sleep Mode (alvó üzemmód) Enabled Disabled Remote Command (távoli parancs) Enabled Disabled Engedélyezi a szoftveres kikapcsolási és újraindítási parancsok hitelesítését Akkumulátor beállítások Funkció Gyári beállítás Opciók Megjegyzések Auto Battery Test (automatikus akkumulátorteszt) Every week (minden héten) No test /everyday /everyweek /everymonth (Nincs teszt/napi/heti /havi teszt) Low Batt Warning (Alacsony akkumulátor kapacitás figyelmeztetés 20% 0 100% között 1%-os lépcskben állítható be User Batt Settings (felhasználói akkumulátor A szünetmentes áramforrás beolvassa a csatlakoztatott 0 40 Ah 5 Ah-ás lépcskben 40
41 beállítások) Deep Disch Protect (mélykisütés elleni védelem) akkumulátormodulok számát Yes (igen) No (nem) Védelem a mélykisütés ellen. Ha letiltja, az Eaton Power Quality garancia érvényét veszti. 4.5 Karbantartás Funkció Alfunkció Opció/kijelzés Megjegyzések Model Power Module SN: xxxxxxxxx Sorozatszám (típus) (áramellátó modul) SOFT: xxx Szoftver verzió Frame NT: xxx Mszaki szint (keret) Alarm History Read Description 10 riasztás tárolható (riasztási (olvasás) Date Hour automatikusan elzmények) Alarm xxx (ismertetés, dátum óra, riasztás xxx) Erase No / Yes (törlés) (nem / igen) Manual Batt Test Manual Batt Test No / Yes (kézi (kézi (nem / igen) akkumulátorteszt) akkumulátorteszt) Led & Buzzer Test Led & Buzzer Test No / Yes 41
42 (LED és hangjelz (LED és hangjelz (nem / igen) teszt) teszt) Life Cycle LCM Enable / Disable Életciklus megfigyelés Monitoring (engedélyezve / riasztások (életciklus tiltott) megfigyelés) Statistics Auto Statistics Statistics Regisztrálnia kell a (statisztika) (automatikus statisztika) (statisztika) oldalon a kód és az ingyenes statisztika Custom Statistics Reset Date? hozzáféréshez (egyedi statisztika) Are you sure? (dátum törlés, biztos benne?) Operation Limits Operation Limits Automatikus riasztások (mködési korlátok) (mködési korlátok) jelennek meg, amikor a szünetmentes áramforrás korlátai közelében mködik 4.6 Testre szabás küls szoftverrel Helyezze be a Solution-Pac CD-ROM lemezt a meghajtóba. Az els navigációs képernyn válassza a Point to Point solution opciót, majd kövesse az utasításokat a Personal Solution-Pac szoftver telepítésével kapcsolatban. Válassza a Settings, Advanced settings és UPS settings opciót. Ne felejtse el, hogy a Personal Solution-Pac szoftver Linux/Unix/MacOS verziói nem kínálnak ilyen opciót. 42

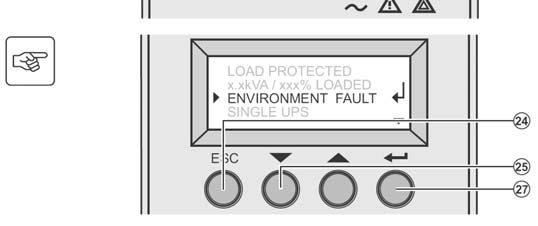

43 5. Hibaelhárítás 5.1 Hibaelhárító (21) és (22) LED jelzk Ha a (21)-es LED jelz világít: A fogyasztókat a szünetmentes áramforrás védi, de a gyengébb szinten. Ha a (22)-es LED jelz világít: A fogyasztókat nem védi a szünetmentes áramforrás. Nyomja meg a kilépés gombot (24) a hallható riasztás kikapcsolásához. Megjegyzés: A MULTIPLE FAULT esetén nyomja meg az ENTER (27) gombot, majd a görget gombbal (25) férhet hozzá a további részletekhez. Az LCM WARNING esetén olvassa el az LCM-rl szóló részt (lásd 6. fejezet). 43

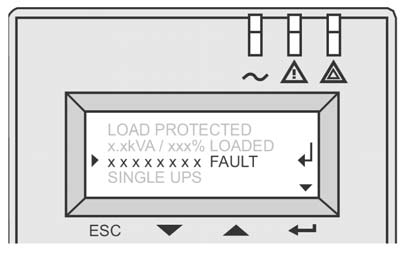

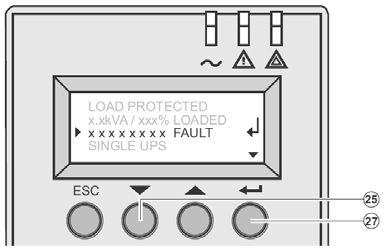

44 5.2 Hibaelhárítás, amikor nincs szükség az Eaton Power Quality vevszolgálatának támogatására Nyomja meg az ENTER (27) gombot az alábbi részletek megjelenítéséhez. Kijelzés Jelentés Javítás NO BATTERY I/O BAD CONNECTION NO POWER MODULE NO BATTERY MODULE Az akkumulátor nincs megfelelen csatlakoztatva. A hálózati áramforrás nem a megfelel aljzatokhoz csatlakozik. Az áramellátó almodul nincs behelyezve. Az akkumulátor almodul nincs megfelelen csatlakoztatva. Ellenrizze az akkumulátor csatlakozását. Ellenrizze a hálózati vezeték csatlakozását. Ellenrizze az áramellátó almodul csatlakozását (lásd a 7.1 fejezetet). Ellenrizze az akkumulátor csatlakozását (lásd a 7.2 fejezetet). INV THERM OVERLOAD A szünetmentes áramforrás Ellenrizze a csatlakoztatott 44
45 INVERT LIMITATION automatikusan kikapcsol nagy túlterhelés miatt. Rövidzárlat lépett fel a kimeneti eszközökön. fogyasztók által felvett teljesítményt, és szüntesse meg a kevésbé fontos eszközök csatlakozását. Ellenrizze a rendszert a szünetmentes áramforrás kimenetén (csatlakozás, hibás berendezés). 5.3 Az Eaton Power Quality vevszolgálatát igényl hibák elhárítása Kijelzés Jelentés Javítás POWER MODULE FAULT BATT MODULE FAULT Bels áramellátó almodul hibát észlelt a készülék. Nyomja meg az ENTER (27) gombot a részletek megjelenítéséhez. Akkumulátor hibát észlelt a készülék akkumulátorteszt közben. Nyomja meg az ENTER (27) gombot a részletek megjelenítéséhez. Hívja a vevszolgálatot. Kövesse az áramellátó almodul cseréjére vonatkozó eljárást (lásd a 7.1 fejezetet). Hívja a vevszolgálatot. Kövesse az akkumulátor almodul cseréjére vonatkozó eljárást (lásd a 7.2 fejezetet). 45
46 FRAME FAULT Bels készülékház hiba. Nyomja meg az ENTER (27) gombot a részletek megjelenítéséhez. Hívja a vevszolgálatot. Kövesse a készülék cseréjére vonatkozó eljárást (lásd a 7.1, 7.2 fejezetet). Megjegyzés: Többszörös hiba esetén az ENTER gombot (27) megnyomva, a görget gombbal (25) férhet hozzá a további információkhoz. Hibaelhárítás ModularEasy modullal ellátott (vagy két párhuzamosan használt) szünetmentes áramforrás esetén: Jelenség Diagnosztika Javítás A berendezések áramellátása megsznt, amikor a ModularEasy modul kézi átkapcsolóját átkapcsolt pozícióba állította. A berendezések áramellátása megsznt, amikor a ModularEasy modul kézi átkapcsolóját normál pozícióba állította. A berendezések áramellátása kikapcsol, ha a normál áramforrás nem megfelel. A fogyasztók a szünetmentes áramforrás kimenetéhez csatlakoznak a ModularEasy modul kimenete helyett. A vezetékek csatlakoztatása a szünetmentes áramforrás és a ModularEasy modul között nem megfelel. A kézi átkapcsolás a ModularEasy modulon Bypass (átkapcsolt) pozícióban van. A vezetékek csatlakoztatása a szünetmentes áramforrás és a ModularEasy modul között nem megfelel. Ellenrizze a vezetékek csatlakoztatását a szünetmentes áramforrás és a ModularEasy modul között (lásd a ModularEasy telepítési útmutatóját). Ellenrizze a vezetékek csatlakoztatását a szünetmentes áramforrás és a ModularEasy modul között (lásd a ModularEasy telepítési útmutatóját). Állítsa a kézi átkapcsolót a ModularEasy modulon a normál pozícióba. Ellenrizze a vezetékek csatlakoztatását a szünetmentes áramforrás és a ModularEasy modul között (lásd a ModularEasy telepítési útmutatóját). 46
47 6. Életciklus megfigyelés (LCM) 6.1 Ismertetés Ez a szünetmentes áramforrásban megtalálható funkció üzeneteket jelenít meg a képernyn, és a kommunikációs csatornákon, a készülék életének minden fontos szakaszában, lehetvé téve a következket: Nyomja meg az ENTER gombot (27) az LCM figyelmeztetés részleteinek megjelenítéséhez. Ingyenes ajánlatok LCM figyelmeztetés részletei 3 MONTHS FREE WARRANTY EXTENSION FOR PRODUCT REGISTRATION Jelentés Ingyen ajánlatot kaphat regisztráció után a weboldalon. CONTACT EATON AT FREE STATISTIC FEATURE FOR PRODUCT WEBREGISTRATION CONTACT EATON AT Ingyen ajánlatot kaphat regisztráció után a weboldalon. Ezek a statisztikák lehetvé teszik a f környezeti paraméterek pontos követését (a kijelzn): Autonómia, eltelt id a 2-es áramforrással tréshatáron kívül, 47
48 terhelés szintje %-ban, akkumulátor hmérséklete, inverteres mködéssel eltelt id, eltelt id a 2-es áramforrással Biztosítsa a rendszer mködésének folytonosságát Megelzheti a karbantartási lépéseket az automatikusan megjelen üzeneteknek köszönheten, miközben automatikus figyelmeztetések jelennek meg, ha karbantartásra van szükség: LCM figyelmeztetés részletei FOR A SECURED START-UP CALL Eaton CONTACT EATON AT END OF WARRANTY SOON CONTACT EATON AT BATTERY CHECK RECOMMENDED CONTACT EATON AT TECHNICAL CHECK RECOMMENDED CONTACT EATON AT Jelentés Bízza terméke ellenrzését az Eaton Power Quality szakembereire: Az Eaton Power Quality ellenrzi az üzembe helyezést a helyi elírásoknak megfelelen. Garancia hosszabbításhoz juthat, ha kapcsolatba lép az Eaton Power Quality vállalattal a weboldalon. Az akkumulátor közeledik élettartama megbízható részének vége felé. Fennáll az áthidalási id nagymérték csökkenése. Ellenrizni kell a termék elhasználódott részeit. ALARM OPERATION LIMITS XXX CONTACT EATON AT A következ paraméterek egyike a megengedhet határ környékén mozog: autonómia, eltelt id a 2-es áramforrással tréshatáron kívül, terhelés szintje %-ban, akkumulátor hmérséklete. 48

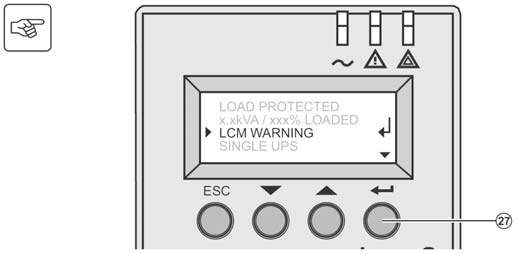

49 Az LCM törlése és letiltása Amennyiben bármilyen LCD üzenet jelenik meg: Ideiglenes törléshez: tartsa nyomva a kilépés (24) gombot legalább 3 másodpercig a Status vagy Alarm képernyn, hogy törölje a riasztó állapotát. A riasztás ismétlésre kerül kétszer minden 30 napban. Végleges törléshez: tartsa nyomva az ENTER gombot (27) legalább 3 másodpercig az LCM figyelmeztet képernyn, hogy végleg törölje az LMC eseményt. Bármikor: Az összes LCM üzenet törléséhez válassza a disable all opciót az LCM menüben az LCD navigációt használva. Legyen óvatos: nem fog tudni a szünetmentes áramforráson bekövetkez LCM eseményekrl, ha letilt minden LCM üzenetet. 49
50 7. Karbantartás 7.1 Az áramellátó almodul cseréje mködés közben Ezt a mveletet csak szakember végezheti el. A mvelet a berendezések áramellátása nélkül végezhet el. Az áramellátó almodul csatlakozásának megszntetése: 1 Távolítsa el a 6 rögzít csavart az ellap leválasztásához. 2 Helyezze az ellapot a szünetmentes áramforrás fölé. 3 Távolítsa el a 4 rögzít csavart a bal oldalon, az áramellátó almodul kiszabadításához. 4 Távolítsa el az áramellátó almodult. Az áramellátó almodul ismételt csatlakoztatása: Végezze el a fenti utasításokat fordított sorrendben. 50
51 Cserélje ki a hibás áramellátó almodult egy azonos teljesítményre (Eaton MX 4000 vagy Eaton MX 5000). 7.2 Az akkumulátor almodul cseréje mködés közben Vigyázat: Az akkumulátor áramütést és nagy rövidzárási áramot idézhet el. Az akkumulátorok javítását csak hozzáértk végezhetik, vagy felügyeletük szükséges, és be kell tartani az elírásokat. Tartsa távol a hozzá nem ért személyeket az akkumulátoroktól. Vegye le óráját, gyrjét, karláncát és minden egyéb fém tárgyát a kezeirl. Használjon szigetelt nyéllel ellátott szerszámokat. Akkumulátor cseréjekor mindig azonos számú BB/HR akkumulátorokat használjon. Ez a mvelet a fogyasztók áramellátásnak megszakítása nélkül végezhet. Az akkumulátormodul eltávolítása 51

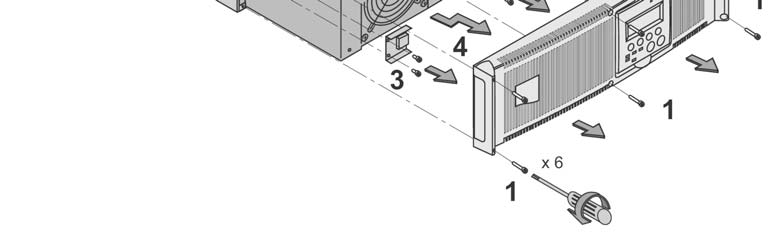

52 1 Távolítsa el a 6 rögzít csavart az ellap leválasztásához. 2 Helyezze az ellapot a szünetmentes áramforrás fölé. 3 Távolítsa el a 4 rögzít csavart a jobb oldalról az akkumulátor almodul leválasztásához. 4 Húzza meg enyhén az akkumulátor almodult, majd emelje ki. Az akkumulátor almodul visszaszerelése: Végezze el a fenti mveleteket fordított sorrendben. A biztonság és a nagy teljesítmény érdekében csak az Eaton Power Quality által gyártott akkumulátort használjon. 52
53 7.3 ModularEasy MX modullal felszerelt szünetmentes áramforrás karbantartása Mieltt bármilyen mveletet végezne a ModularEasy ellapján található kézi átkapcsolóval (61), mindig ellenrizze, hogy az inverter le legyen állítva (tartsa nyomva a 0 gombot több mint 3 másodpercig). A fogyasztók áramellátásáról a normál hálózati áramforrásnak kell gondoskodnia, és nem a szünetmentes áramforrásnak kell ket védenie. A ModularEasy modul lehetvé teszi a szünetmentes áramforrás javítását vagy akár cseréjét is a csatlakoztatott fogyasztók áramellátásának megzavarása nélkül (HotSwap funkció). 53
54 Karbantartás: 1 Állítsa a kézi átkapcsolót (61) a Bypass (átkapcsolt) pozícióba. A készülékek áramellátása közvetlenül a normál hálózati áramforrástól történik. 2 Ellenrizze a szünetmentes áramforrás ellapját, és várjon a jelz kikapcsolásáig (30 másodperc). 3 Rögzítse a kézi átkapcsolót (61) átkapcsolót pozícióban. 4 A szünetmentes áramforrás leválasztható, és kicserélhet. Visszatérés normál mködéshez: 5 Megfelelen csatlakoztassa a szünetmentes áramforrást (lásd a 2. fejezetet), és csatlakoztassa a bels akkumulátorokat. 6 Állítsa a kézi átkapcsolót (61) a Test (teszt), majd Normal (normál) pozícióba: a fogyasztók áramellátásáról a normál hálózati áramforrás gondoskodik, és nem védi ket a szünetmentes áramforrás. 7 Tartsa nyomva az I gombot (29), amíg a hangjelzés nem hallható. A (20) LED jelz világít, a (30), (32), (34) LED jelzk (lásd korábban) zölden világítanak: a fogyasztókat a szünetmentes áramforrás védi. Tesztpozíció: Lehetséges a szünetmentes áramforrás teljes tesztelése a kézi átkapcsoló (61) Normal (normál) pozícióba kapcsolása eltt. A szünetmentes áramforrás ellenrzéséhez az 5-ös lépés után kövesse ezt az eljárást: 6bis Állítsa a kézi átkapcsolót (61) teszt pozícióba. 7bis Tartsa nyomva az I gombot (29), amíg hangjelzés nem hallható. A szünetmentes áramforrás bels tesztje után a (30), (32) és (22) LED jelzknek világítani kell: nem talált a készülék hibát. Visszatérés a normál mködéshez: Tartsa nyomva a 0 gombot (28) legalább 3 másodpercig. Kövesse az eljárást a 6-os lépéstl. 54
55 7.4 Tréning központ Eaton Power Quality terméke üzemeltetésének magasfokú elsajátításához és I. szint szervizelési tudás megszerzéséhez tekintse át mszaki kurzusainkat, melyeket francia és angol nyelven végezhet el. 50 Hz tréning központ Eaton Power Quality SAS Immeuble le Viseo - Bâtiment A 110, rue Blaise Pascal Montbonnot St Martin, France Tel. +33 (0) Fax +33 (0) technical@eatonups.info (Katalógus és regisztráció elektronikus úton áll rendelkezésre) 55
56 8. Függelék 8.1 Mszaki adatok Eaton MX 4000 Eaton MX 5000 Eaton MX EXB Kimeneti teljesítmény 4000 VA / 3600 W 5000 VA (1) / 4500 W (2) Hálózati áramforrás Névleges bemeneti feszültség Bemeneti feszültségtartomány Frekvencia Teljesítmény tényez Szivárgó áram Egyfázisú, 230 V 120 / 156 V 280 V (3) 50/60 Hz (automatikus választás) >0,99 Max. 7 ma Terhelhet kimenet Feszültség Egyfázisú, 230 V ±3% (4) Frekvencia 50/60 Hz ±0,5% (5) Harmonikus torzítás <3% Túlterhelési kapacitás 105% folyamatosan, 110% 2 percig, 125% 1 percig, >150% 0,5 másodpercig 56
57 Eaton MX 4000 Eaton MX 5000 Eaton MX EXB Akkumulátor V 5 Ah, V 5 Ah, Két V zárt, ólomsavas, zárt, ólomsavas, 5 Ah, zárt, karbantartást nem karbantartást nem ólomsavas, igényel igényel karbantartást nem igényel Környezet Üzemi hmérsékleti 0 C 40 C tartomány Relatív páratartalom Tárolási hmérsékleti tartomány Magasság Zajszint 20% és 90% között (páralecsapódás nélkül) -25 C 40 C m teljesítményváltozás nélkül <45 dba (1) Ha a kimeneti feszültség V, akkor a kimeneti teljesítmény 4500 VA / 4000 W. (2) Az alapértelmezett kimeneti teljesítmény 5000 VA / 4000 W egy vagy több EXB modullal. (3) Az értékek 70% / 100% szünetmentes áramforrás kimenetre vonatkoznak. (4) Programozható az UPS Config szoftverrel: 200 V / 208 V / 220 V / 230 V / 240 V / 250 V (5) A frekvencia konverter üzemmód programozható az UPS Config szoftverrel. 57
58 8.2 Szójegyzék Alacsony akkumulátorkapacitás figyelmeztetés Áthidalási id Átkapcsolt hálózati áramforrás ECO üzemmód Fogyasztók Frekvencia konverter Kézi átkapcsolás Ez az akkumulátor feszültség szint jelz figyelmeztet, ha az akkumulátor kapacitása alacsony, és a felhasználónak azonnal intézkednie kell, mert a fogyasztó áramellátása hamarosan megsznik. Az id, mely alatt a fogyasztó áramellátását az akkumulátorról mköd szünetmentes áramforrás biztosítani tudja. Az átkapcsolt vonalat ellátó áramforrás. A fogyasztók az átkapcsolt vonalra kapcsolhatók a szünetmentes áramforrás kimenetének túlterhelése esetén, karbantartáshoz, vagy meghibásodás esetén. Üzemmód, melyben a fogyasztók áramellátása közvetlenül a hálózati áramforrásról történik, ha az a felhasználó által megadott tréshatáron belülre esik. Ez az üzemmód csökkenti az elektromos energiafogyasztást. A szünetmentes áramforrás kimenetéhez csatlakoztatott készülékek. Üzemmódok a hálózati áramforrás frekvenciájának konverziójához a szünetmentes áramforrás bemenete és kimenete között (50 Hz 60 Hz vagy 60 Hz 50 Hz). A felhasználó által vezérelt forgókapcsoló, a fogyasztók közvetlenül hálózati áramforrásra kapcsolásához. A fogyasztók kézi átkapcsolása lehetvé teszi a szünetmentes áramforrás karbantartását a fogyasztók áramellátásának megszakadása nélkül. Normál (ketts konverziójú) üzemmód A normál szünetmentes áramforrás üzemmód, melyben a hálózati áramforrás a szünetmentes áramforrást látja el, mely pedig a fogyasztókról gondoskodik (elektronikus ketts konverzió után). Normál hálózati áramforrás bemenet A hálózati áramforrás, mely normál körülmények között ellátja a szünetmentes áramforrást. 58
59 Programozható aljzatok Relé érintkezk Testre szabás UPS Ezek az aljzatok automatikusan kikapcsolhatók akkumulátorról történ mködés közben (a kikapcsolási késleltetés programozható a Personal Solution Pac szoftverrel). A szünetmentes áramforrás két csoport programozható aljzattal rendelkezik. Jelek formájában szolgáltatnak információt a felhasználó számára. Lehetséges bizonyos, gyárilag beállított paraméterek módosítása. Egyes szünetmentes áramforrás funkciók szintén módosíthatók a Personal Solution Pac szoftverrel, hogy megfeleljenek igényeinek. Szünetmentes áramforrás. 59
