1 A fizikai geodéziában alkalmazott szoftverek áttekintése Fizikai geodézia és gravimetria MSc 201/16

2 Áttekintés Számítások geopotenciális modellekkel Spektrális eljárásokon alapuló szoftverek LKN kollokáció számítása Terephatás számítása Árapály korrekciók Űrgravimetria

3 Számítások geopotenciális modellekkel gömbfüggvénysor fokszáma szerint alacsony fokszámú (n max = 720) modellel végzett számításra alkalmas programok magas fokszámú (n max = 2190) EGM2008 modellel végzett számításra alkalmas programok számítható mennyiségek szerint geoid nehézségi rendellenességek, függővonal elhajlások gravitációs gradiensek

4 Geopotenciális modellek együtthatói ICGEM International Centre for Global Earth Models (ICGEM) IAG egyik szolgálata szolgáltatások geopotenciális modellek adattára letölthető modell együtthatók online számítás és ábrázolás

5 Ábrázolás - ICGEM

6 Számítás ICGEM EGM2008 N max = 2190 T zz vertikális gradiensek 0.0 -os rácsra pontban

7 Ábrázolás ICGEM

8 Gömbfüggvénysorral számító Euler programok geopot.e eljáráskönyvtárban Euler-egyeb.zip szórt és rács pontokban is számol számított mennyiségek (FFT-vel is): geoidmagasságok nehézségi rendellenességek Eötvös-tenzor összes eleme Eötvös-tenzor r irányú 1. és 2. deriváltjai a fentiek hibái a gömbfüggvény-együtthatók hibái alapján

9 EGM2008 geopotenciális modell Az NGA (National Geospatial- Intalligence Agency) legújabb fejlesztésű modellje 2160 fokig és rendig (további 2190 fokig a 2160-nál nem nagyobb rendű tagok) C nm és S nm együttható hosszú hullámú összetevők a GRACE műholdak mérései alapján x felbontású nehézségi adatokat tartalmazó adatbázis

10 EGM2008 geopotenciális modell SRTM (Shuttle Radar Topographic Mission) 30 x30 felbontású topográfiai adatbázis az északi szélesség 60 -tól a déli szélesség 8 -ig északi és a déli sarkok környezetében az ICESat mérései közepes tengerszint (MSS és DOT) az altiméteres mérésekből a nehézségi rendellenességek számításához

11 Az x nehézségi rendellenességek adatnyerési forrásai

12 EGM2008 nehézségi rendellenességek

13 GGMplus nagyfelbontású nehézségi erőtér modell (Hirt) 200 m-es felbontásban geoid, ξ, η, Δg (± 60 -os szélességig a kontinensekre)

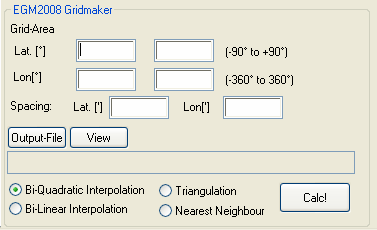

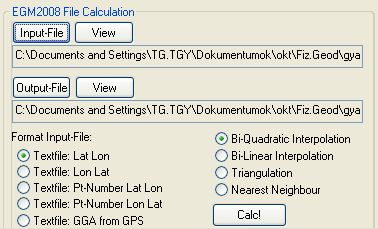

14 Gyors és egyszerű EGM2008 geoidszámítás AllTrans EGM2008 Calculator (Hans-Gerd Duenck-Kerst) pontonkénti és rács számítás különböző felbontású (10, 2., 1 ) input rács

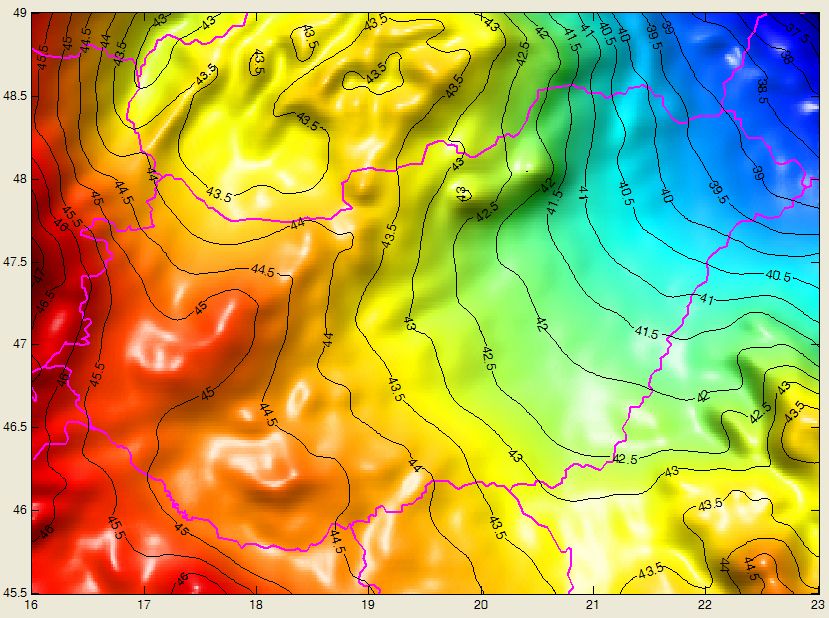

15 A számított EGM2008-as geoidkép (1 x 1 -es rács)

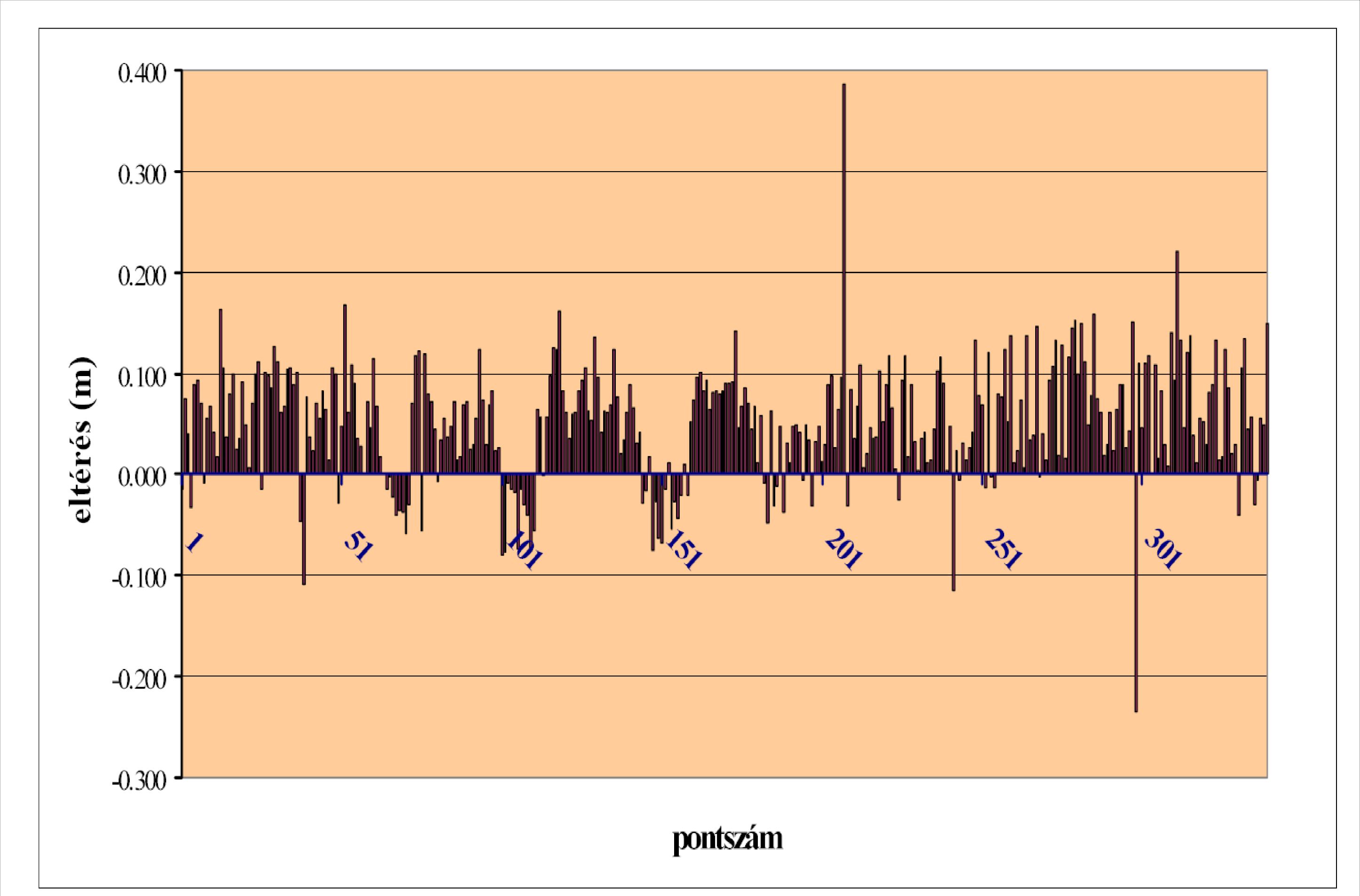

16 Az EGM2008 modell illeszkedése 340 OGPSH pontban

Az EGM2008 modell illeszkedése 340 OGPSH pontban - - - - - - - -2. -2. -2. -2. 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 2.

17 Az EGM2008 modell illeszkedése 340 OGPSH pontban ,32 0,121-0, OGPSH pont 7,81 0,386-0, OGPSH pont szórás (cm) max. érték (m) min. érték (m) átlagérték (m)

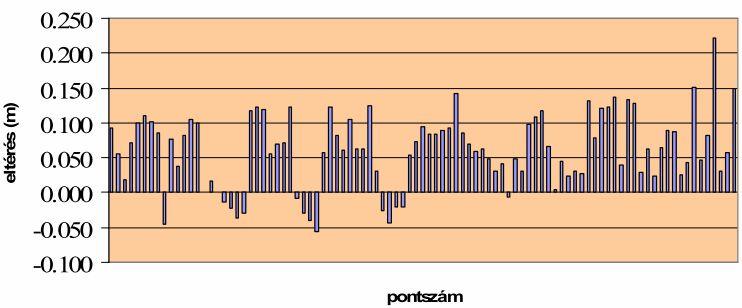

18 Az EGM2008 modell illeszkedése 9 újonnan szintezett OGPSH pontban

10 0 Az EGM2008 modell illeszkedése 9 OGPSH pontban 12. 10 12. 1 1 20 10 12. 10 12. 10 10 2. 10 2. 10 10 12. 0 2.

19 10 0 Az EGM2008 modell illeszkedése 9 OGPSH pontban átlagérték (m) 2. min. érték (m) max. érték (m) szórás (cm) 9 OGPSH pont ,0 0,221,3

A K-pontok magasságváltozása a KMO 1. és 2. mérése között KMO: Kelet-Magyarország északi részét lefedő 8, 9, 10-es poligon 1. epocha: 197-1978 2.

20 A K-pontok magasságváltozása a KMO 1. és 2. mérése között KMO: Kelet-Magyarország északi részét lefedő 8, 9, 10-es poligon 1. epocha: epocha: Busics Gy (2010): Az EOMA újramérésének előzetes eredményei az első három poligonban. Geomatikai Közlemények XIII/2, o.

21 GMT (Generic Mapping Tools) és Mirone felhasználóbarát grafikus felület a GMT-hez további képességekkel is rendelkezik sokféle rács adatformátumot képes kezelni: GMT/Netcdf, SURFER 6/7, Encom, Arc/Info, ENVI raster, Erdas, ESRI, Geosoft, GeoTIFF, JPEG2000, ENVISAT, DTED, SRTM, USGS DEM, stb. mentés pl. GoogleEarth.kmz fájlba FFT spektrum, digitális szűrés, képfeldolgozási eljárások, georeferálás, rajzeszközök, lemeztektonika, szeizmológia (fészekmechanizmusok), cunami terjedés, rugalmas deformáció számítás, domborzatelemzés, vetületek,...

22 GMT Generic Mapping Tools

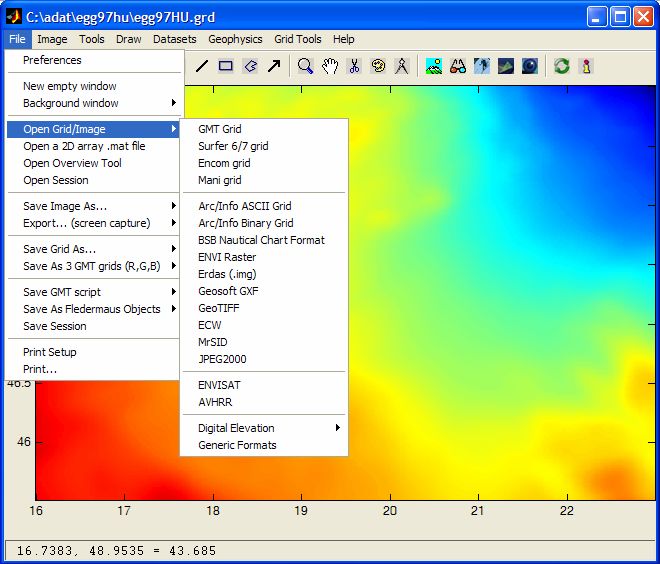

23 A Mirone munkafelülete

24 GRAVSOFT programrendszer 49 önálló FORTRAN nyelven írt program ( ) Szerzői C.C. Tscherning, R. Forsberg, P. Knudsen (Dánia), D. Arabelos (Görögország) adatok kezelése interpoláció (pontbeli és rács) gömbfüggvény sorfejtés terepi korrekció számítása Stokes integrál spektrális eljárások LKN kollokáció (gömbi és sík) altiméteres mérések feldolgozása

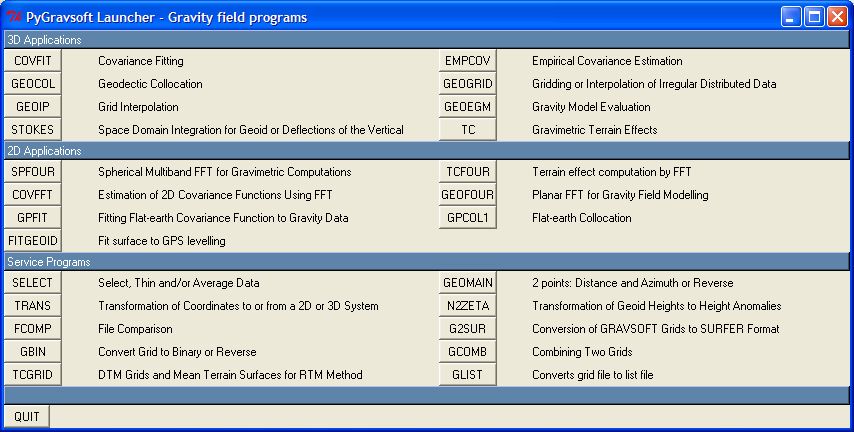

25 GRAVSOFT programok Python grafikus felülete 2 önálló program grafikus felülete

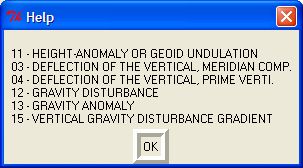

26 GEOEGM gömbfüggvénysor számítási példa más adattípusok is lehetségesek, pl.: 22 W yy 24 W xx 37 W zz, W xz, W yz, 2W xy, W Δ... stb. eredmény:

27 GEOEGM input állomány geoegm.inp (csak haladó felhasználóknak!) f f f t f f f t f - GRS80 EGM D f f t f f (2I,2D2.1) data/egm2008_to2190_zerotide f f f f t f f f f f f f f t nadap.txt 2 nadapegm2008.dat t

28 STOKES Stokes integrál számítása GRAVSOFT rács adatok formátuma fejléc: φ 1, φ 2, λ 1, λ 2, Δφ, Δλ adatok (soronként É->D irányban) d n1, d n2,... d nm d 11, d 12,... d 1m GRAVSOFT pont adatok formátuma adatok (pontonként) id, φ, λ (fok), h, adat1, adat2,...

29 GEOCOL LKN kollokáció kovariancia modell megadása adatok 1. adatok 2. predikció típusa rács/pontbeli adatok számítása redukció, statisztika

30 GPCOL LKN kollokáció síkon kovariancia modell megadása adatok 1. adatok 2. predikció típusa rács/pontbeli adatok számítása kapcsolt blokkok számítása

31 Egy példa: a HGTUB2000B geoidmeghatározás lépései EGM96 geopotenciális modell (GRAVSOFT/harmexp): geoidundulációk (egm96.n) nehézségi rendellenességek (egm96.g) Faye anomáliákat redukáljuk geopotenciális modellel (dgfreet.grd) terepi korrekcióval Maradék geoidunduláció FFT-vel (FFTGEOID) Indirekt hatás hozzáadása EGM96 geoidundulációk hozzáadása

32 EGM96 geoidundulációk (m)

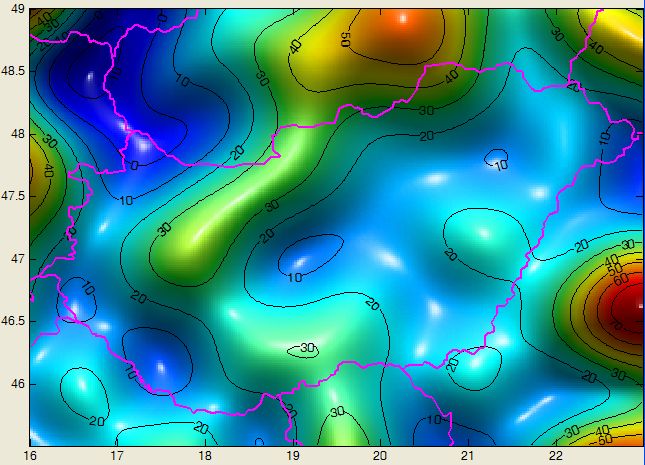

33 EGM96 nehézségi rendellenességek (mgal)

34 Faye nehézségi rendellenességek (mgal)

35 EGM96 redukált Faye nehézségi rendellenességek (mgal)

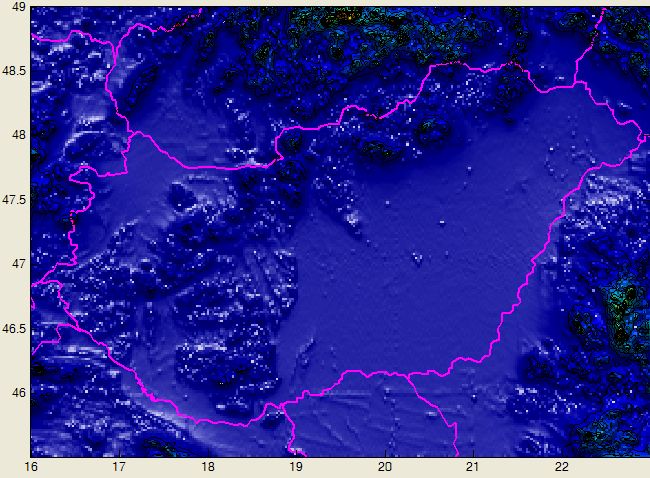

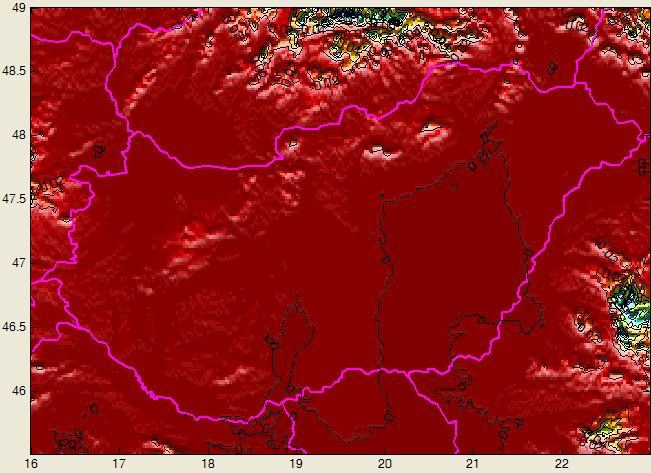

36 Terepi korrekciók (mgal)

37 Terepi korrekciókkal redukált Δg (mgal)

38 FFTGEOID (YeCai Li, 1994)

39 Maradék geoidunduláció FFT-vel (m) FFTGEOID (Y. Li)

40 Maradék geoidunduláció FFT-vel (m) - GEOFOUR

41 Maradék geoidundulációk különbsége (m) a két programmal

42 Az eltérések oka A GEOFOUR program nem bővíti ki a nehézségi rendellenességek tömbjét 0% zérussal az ún. körkonvolúció elkerülésére a széleken az adatok összefolynak a számított geoidmagasságok torzulnak

43 Indirekt hatás (m)

44 Kész geoidmegoldás (m)

45 Terephatás számítása TC, TCFOUR (GRAVSOFT) terephatást számít mindenféle gravimetriai mennyiségre prizma integrálás

46 Terephatás számítása TC-vel

47 Terephatás számítása poliéder modellből PolyGrav poliéder tömegmodellből mindenféle gravimetriai mennyiségre terephatást számít Holstein képletei P n i r i r 2ij j. él r 1ij n i b ij ortonormális bázis: ( h ij, t ij, n i ) i. lap h ij r ij t ij h ij = t ij n i potenciál tömegv. erő gravitációs gradiensek V = ÑV 1 2 ÑÑV Gr = Gr = Gr åri niå i åniå i åniå i j b j j ij b b r ij ij ij r ij

Példa: terephatás számítása a Makádi teszt területen 194800 9 8.6 23.2 4.6 0.9 4. 3.7 3.2 10 11 12 13 14 1 194600 194400 19 0.4 16. 0.1 13.6 9 10.1 11.1 20 21 22 23 24 2 EOV-X 194200 194000 193800. 8.9 10 18.

48 Példa: terephatás számítása a Makádi teszt területen EOV-X A terephatás a vízszintes gradiensekre m-es felbontású DTM-ből Horizontális gradiens [Eötvös] EOV-Y

49 EU-DEM 2 m-es terepmodell (EOV raszter)

50 Árapály hatás számítása Tamura (1987) árapály katalógus: 1200 tag Hartmann-Wenzel (199) árapály katalógus: 1293 tag ETERNA 3.4 árapály számító program földforgás óceáni árapály teher hatása a földkéregre KSM03 katalógus taggal (Kudryavtsev, 2004)

51 Földkéreg árapálya

52 Űrgravimetria (GOCE)

53 GOCE adatok online

54 GOCE User Toolbox ESA GOCE User Toolbox (GUT) Level 2 GOCE adatok kezelése geoid, nehézségi rendellenesség, függővonal elhajlás árapály, max. gömbfüggvény együttható fokszám, referencia ellipszoid különböző szűrők, kovariancia mátrix kezelése eredmények összehasonlítása alapja: gömbfüggvény sorfejtés

55 . generációs GOCE geoid GOCE adatokból számított. generációs modell

56 A GOCE segítségével készítették el az eddigi legpontosabb térképet a Föld óceánjainak áramlatairól és sebességükről. Úszóbóják adataival ellenőrizték és pontosították a műholdas méréseket.
