4.4 Napkollektor berendezés HMV termelésre és kiegészít f tésre

Átírás

1

2

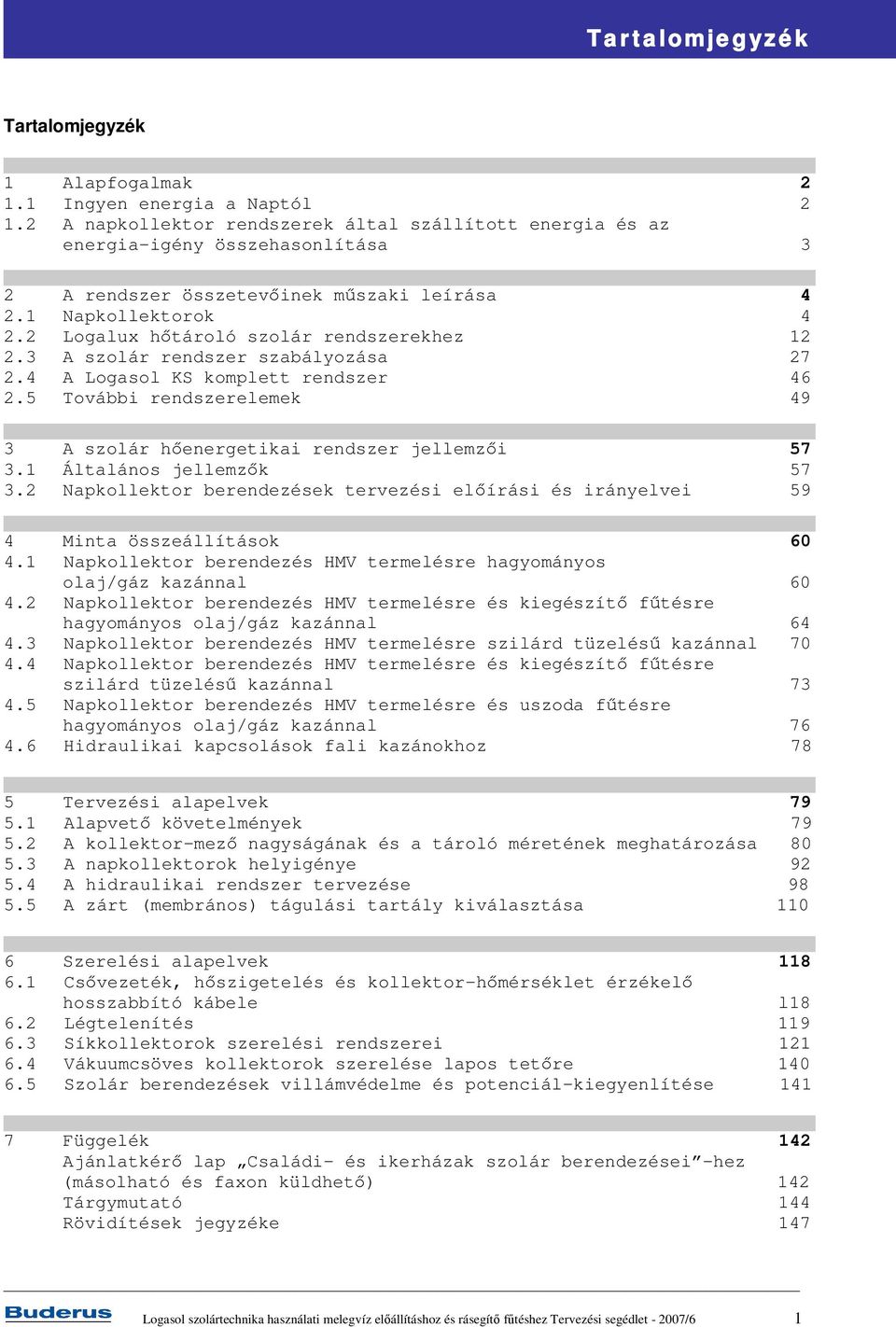

3 x Tartalomjegyzék Tartalomjegyzék xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1 Alapfogalmak Ingyen energia a Naptól A napkollektor rendszerek által szállított energia és az energia-igény összehasonlítása 3 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 2 A rendszer összetevinek mszaki leírása Napkollektorok Logalux htároló szolár rendszerekhez A szolár rendszer szabályozása A Logasol KS komplett rendszer További rendszerelemek 49 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 3 A szolár henergetikai rendszer jellemzi Általános jellemzk Napkollektor berendezések tervezési elírási és irányelvei 59 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 4 Minta összeállítások Napkollektor berendezés HMV termelésre hagyományos olaj/gáz kazánnal Napkollektor berendezés HMV termelésre és kiegészít ftésre hagyományos olaj/gáz kazánnal Napkollektor berendezés HMV termelésre szilárd tüzelés kazánnal Napkollektor berendezés HMV termelésre és kiegészít ftésre szilárd tüzelés kazánnal Napkollektor berendezés HMV termelésre és uszoda ftésre hagyományos olaj/gáz kazánnal Hidraulikai kapcsolások fali kazánokhoz 78 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 5 Tervezési alapelvek Alapvet követelmények A kollektor-mez nagyságának és a tároló méretének meghatározása A napkollektorok helyigénye A hidraulikai rendszer tervezése A zárt (membrános) tágulási tartály kiválasztása 110 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 6 Szerelési alapelvek Csvezeték, hszigetelés és kollektor-hmérséklet érzékel hosszabbító kábele l Légtelenítés Síkkollektorok szerelési rendszerei Vákuumcsöves kollektorok szerelése lapos tetre Szolár berendezések villámvédelme és potenciál-kiegyenlítése 141 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 7 Függelék 142 Ajánlatkér lap Családi- és ikerházak szolár berendezései -hez (másolható és faxon küldhet) 142 Tárgymutató 144 Rövidítések jegyzéke 147 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 1

4 1 Alapfogalmak 1 Alapfogalmak xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1.1 Ingyen energia a Naptól Az eddigi tapasztalatok alapján kijelenthetjük, hogy a Napból származó sugárzási energiát Magyarország teljes területén hatásosan felhasználhatjuk htermelésre. A Nap éves sugárzási energiája az 1175 és 1300 kwh/m 2 értékek között található. Hogy az ország egyes területein mekkora átlagos értékekkel számolhatunk, azt a Napsugárzás energiaszint térképe mutatja (ld. 2/1 ábra). Egy szolár henergetikai rendszer a Nap sugárzási energiáját használja fel a használati melegvíz elõállítására és igény esetén a kiegészít ftés biztosítására is. A használati melegvíz elállítását végzõ szolár rendszerek energiatakarékosak és környezetkímélõek. A használati melegvíz elõállításra és kiegészít fûtésre használt összetett szolár rendszerek egyre nagyobb számban kerülnek alkalmazásra. Gyakran csak a bvebb információk hiányoznak arról, hogy milyen meglepõen magas az a ftési hõigény-hányad, amelyet az újabban kifejlesztett szolár rendszerek ma már szállítani képesek. Napkollektor rendszerrel a Nap sugárzási energiájának jelents része felhasználható hõtermelésre. Ezzel értékes tüzelõanyag takarítható meg, és az ezzel együtt járó alacsonyabb károsanyag kibocsátás érezhetõen kíméli környezetünket is. 2/1 A napsugárzás éves átlagos energiamennyiségének megoszlása Magyarországon 2 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

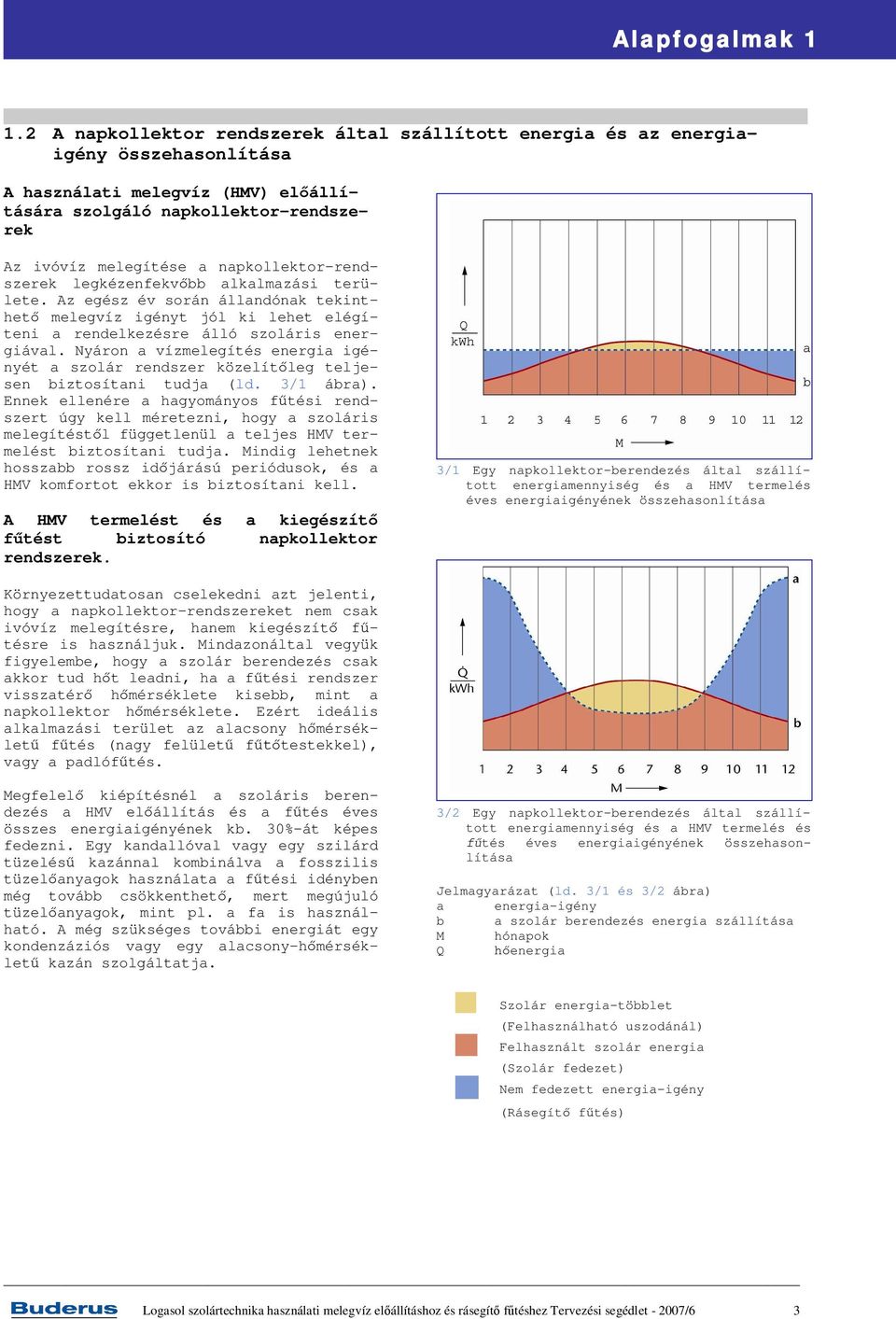

5 Alapfogalmak 1 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1.2 A napkollektor rendszerek által szállított energia és az energiaigény összehasonlítása A használati melegvíz (HMV) elállítására szolgáló napkollektor-rendszerek Az ivóvíz melegítése a napkollektor-rendszerek legkézenfekvbb alkalmazási területe. Az egész év során állandónak tekinthet melegvíz igényt jól ki lehet elégíteni a rendelkezésre álló szoláris energiával. Nyáron a vízmelegítés energia igényét a szolár rendszer közelítleg teljesen biztosítani tudja (ld. 3/1 ábra). Ennek ellenére a hagyományos ftési rendszert úgy kell méretezni, hogy a szoláris melegítéstl függetlenül a teljes HMV termelést biztosítani tudja. Mindig lehetnek hosszabb rossz idjárású periódusok, és a HMV komfortot ekkor is biztosítani kell. A HMV termelést és a kiegészít tést biztosító napkollektor rendszerek. 3/1 Egy napkollektor-berendezés által szállított energiamennyiség és a HMV termelés éves energiaigényének összehasonlítása Környezettudatosan cselekedni azt jelenti, hogy a napkollektor-rendszereket nem csak ivóvíz melegítésre, hanem kiegészít ftésre is használjuk. Mindazonáltal vegyük figyelembe, hogy a szolár berendezés csak akkor tud ht leadni, ha a ftési rendszer visszatér hmérséklete kisebb, mint a napkollektor hmérséklete. Ezért ideális alkalmazási terület az alacsony hmérséklet ftés (nagy felület ftestekkel), vagy a padlóftés. Megfelel kiépítésnél a szoláris berendezés a HMV elállítás és a ftés éves összes energiaigényének kb. 30%-át képes fedezni. Egy kandallóval vagy egy szilárd tüzelés kazánnal kombinálva a fosszilis tüzelanyagok használata a ftési idényben még tovább csökkenthet, mert megújuló tüzelanyagok, mint pl. a fa is használható. A még szükséges további energiát egy kondenzáziós vagy egy alacsony-hmérséklet kazán szolgáltatja. 3/2 Egy napkollektor-berendezés által szállított energiamennyiség és a HMV termelés és tés éves energiaigényének összehasonlítása Jelmagyarázat (ld. 3/1 és 3/2 ábra) a energia-igény b a szolár berendezés energia szállítása M hónapok Q energia Szolár energia-többlet (Felhasználható uszodánál) Felhasznált szolár energia (Szolár fedezet) Nem fedezett energia-igény (Rásegít ftés) Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 3

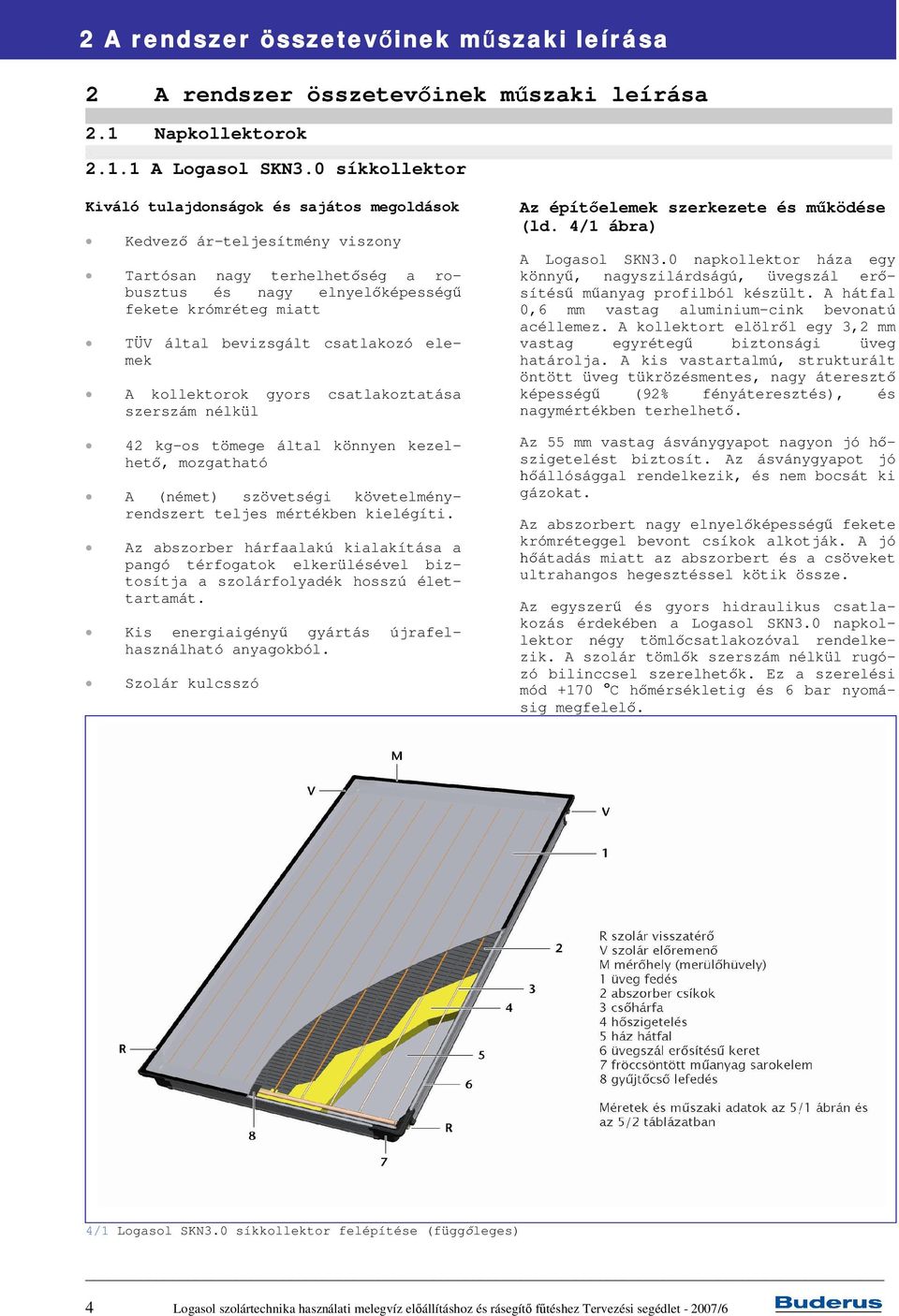

6 2 A rendszer összetevinek mszaki leírása 2 A rendszer összetevinek mszaki leírása xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 2.1 Napkollektorok X A Logasol SKN3.0 síkkollektor Kiváló tulajdonságok és sajátos megoldások Kedvez ár-teljesítmény viszony Tartósan nagy terhelhetség a robusztus és nagy elnyelképesség fekete krómréteg miatt TÜV által bevizsgált csatlakozó elemek A kollektorok gyors csatlakoztatása szerszám nélkül Az építelemek szerkezete és mködése (ld. 4/1 ábra) A Logasol SKN3.0 napkollektor háza egy könny, nagyszilárdságú, üvegszál ersítés manyag profilból készült. A hátfal 0,6 mm vastag aluminium-cink bevonatú acéllemez. A kollektort elölrl egy 3,2 mm vastag egyréteg biztonsági üveg határolja. A kis vastartalmú, strukturált öntött üveg tükrözésmentes, nagy átereszt képesség (92% fényáteresztés), és nagymértékben terhelhet. 42 kg-os tömege által könnyen kezelhet, mozgatható A (német) szövetségi követelményrendszert teljes mértékben kielégíti. Az abszorber hárfaalakú kialakítása a pangó térfogatok elkerülésével biztosítja a szolárfolyadék hosszú élettartamát. Kis energiaigény gyártás újrafelhasználható anyagokból. Szolár kulcsszó Az 55 mm vastag ásványgyapot nagyon jó hszigetelést biztosít. Az ásványgyapot jó állósággal rendelkezik, és nem bocsát ki gázokat. Az abszorbert nagy elnyelképesség fekete krómréteggel bevont csíkok alkotják. A jó átadás miatt az abszorbert és a csöveket ultrahangos hegesztéssel kötik össze. Az egyszer és gyors hidraulikus csatlakozás érdekében a Logasol SKN3.0 napkollektor négy tömlcsatlakozóval rendelkezik. A szolár tömlk szerszám nélkül rugózó bilinccsel szerelhetk. Ez a szerelési mód +170 o C hmérsékletig és 6 bar nyomásig megfelel. 4/1 Logasol SKN3.0 síkkollektor felépítése (függleges) 4 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

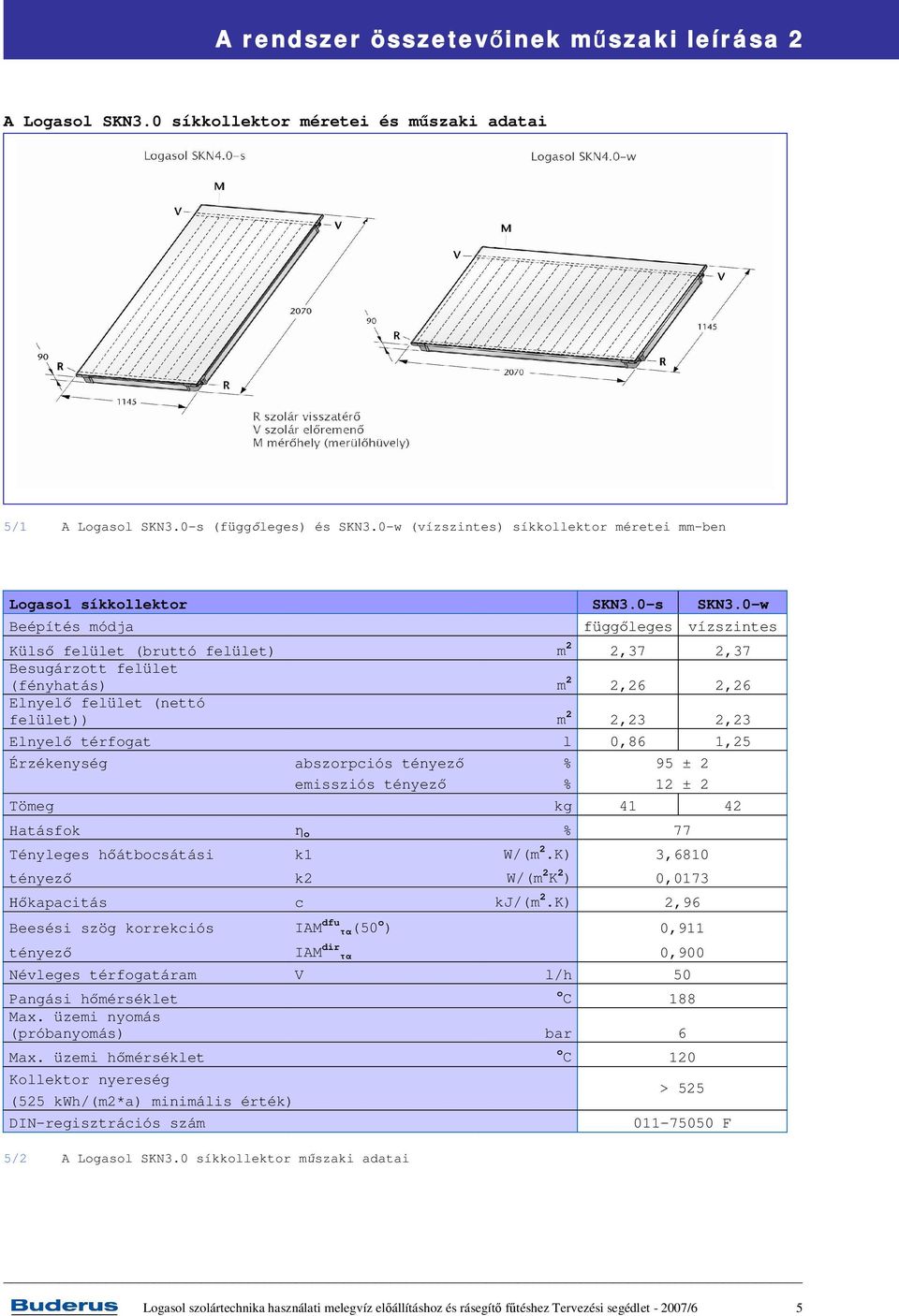

7 A rendszer összetevinek mszaki leírása 2 A Logasol SKN3.0 síkkollektor méretei és mszaki adatai 5/1 A Logasol SKN3.0-s (függleges) és SKN3.0-w (vízszintes) síkkollektor méretei mm-ben Logasol síkkollektor SKN3.0-s SKN3.0-w Beépítés módja függleges vízszintes Küls felület (bruttó felület) m 2 2,37 2,37 Besugárzott felület (fényhatás) m 2 2,26 2,26 Elnyel felület (nettó felület)) m 2 2,23 2,23 Elnyel térfogat l 0,86 1,25 Érzékenység abszorpciós tényez % 95 ± 2 emissziós tényez % 12 ± 2 Tömeg kg Hatásfok o % 77 Tényleges hátbocsátási k1 W/(m 2.K) 3,6810 tényez k2 W/(m 2 K 2 ) 0,0173 kapacitás c kj/(m 2.K) 2,96 Beesési szög korrekciós IAM dfu (50 o ) 0,911 tényez IAM dir 0,900 Névleges térfogatáram V l/h 50 Pangási hmérséklet o C 188 Max. üzemi nyomás (próbanyomás) bar 6 Max. üzemi hmérséklet Kollektor nyereség (525 kwh/(m2*a) minimális érték) DIN-regisztrációs szám 5/2 A Logasol SKN3.0 síkkollektor mszaki adatai o C 120 > F Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 5

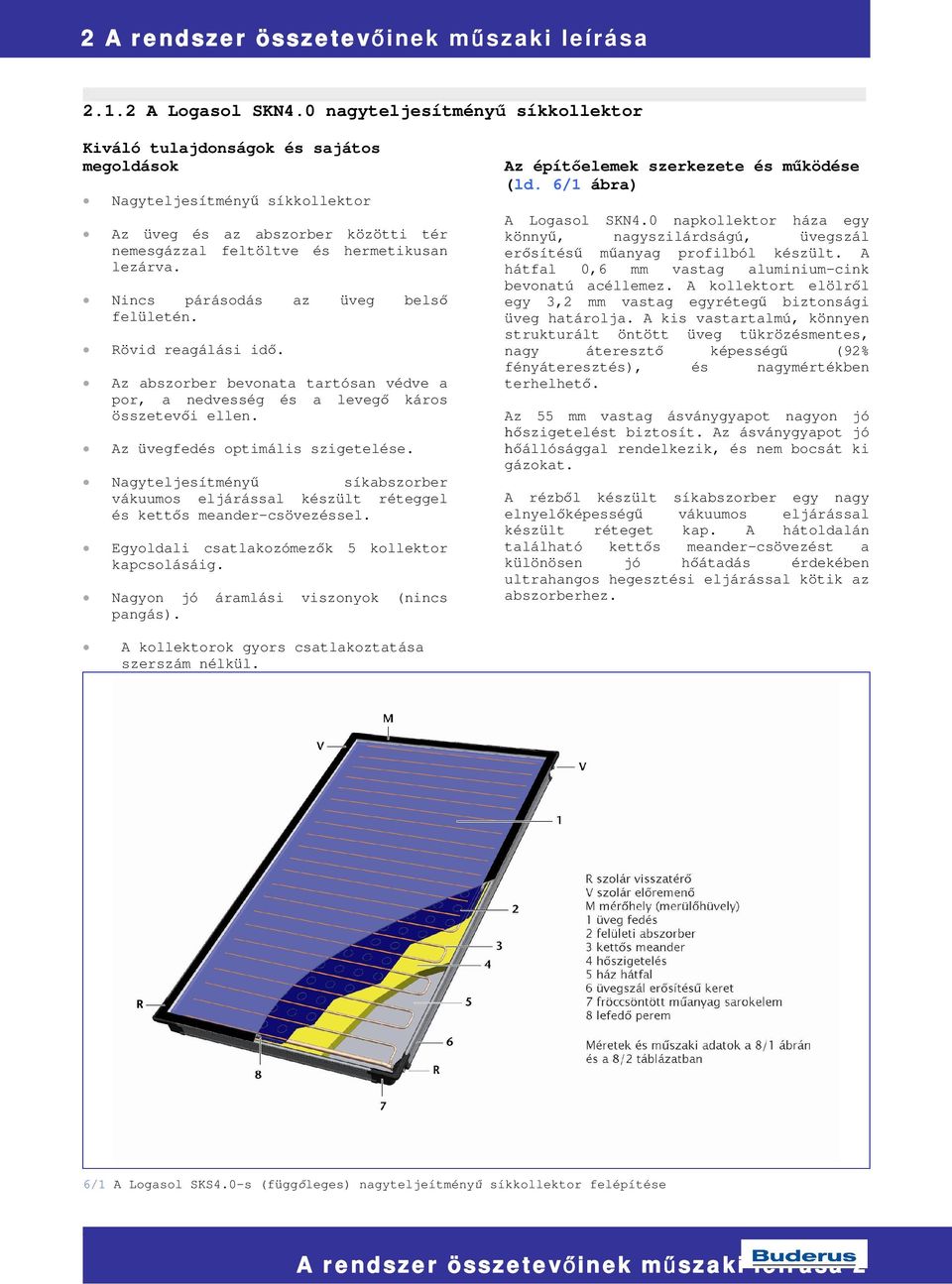

8 2 A rendszer összetevinek mszaki leírása X A Logasol SKN4.0 nagyteljesítmény síkkollektor Kiváló tulajdonságok és sajátos megoldások Nagyteljesítmény síkkollektor Az üveg és az abszorber közötti tér nemesgázzal feltöltve és hermetikusan lezárva. Nincs párásodás az üveg bels felületén. Rövid reagálási id. Az abszorber bevonata tartósan védve a por, a nedvesség és a leveg káros összetevi ellen. Az üvegfedés optimális szigetelése. Nagyteljesítmény síkabszorber vákuumos eljárással készült réteggel és ketts meander-csövezéssel. Egyoldali csatlakozómezk 5 kollektor kapcsolásáig. Nagyon jó áramlási viszonyok (nincs pangás). Az építelemek szerkezete és mködése (ld. 6/1 ábra) A Logasol SKN4.0 napkollektor háza egy könny, nagyszilárdságú, üvegszál ersítés manyag profilból készült. A hátfal 0,6 mm vastag aluminium-cink bevonatú acéllemez. A kollektort elölrl egy 3,2 mm vastag egyréteg biztonsági üveg határolja. A kis vastartalmú, könnyen strukturált öntött üveg tükrözésmentes, nagy átereszt képesség (92% fényáteresztés), és nagymértékben terhelhet. Az 55 mm vastag ásványgyapot nagyon jó szigetelést biztosít. Az ásványgyapot jó állósággal rendelkezik, és nem bocsát ki gázokat. A rézbl készült síkabszorber egy nagy elnyelképesség vákuumos eljárással készült réteget kap. A hátoldalán található ketts meander-csövezést a különösen jó hátadás érdekében ultrahangos hegesztési eljárással kötik az abszorberhez. A kollektorok gyors csatlakoztatása szerszám nélkül. 6/1 A Logasol SKS4.0-s (függleges) nagyteljeítmény síkkollektor felépítése A rendszer összetevinek mszaki leírása 2 6 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

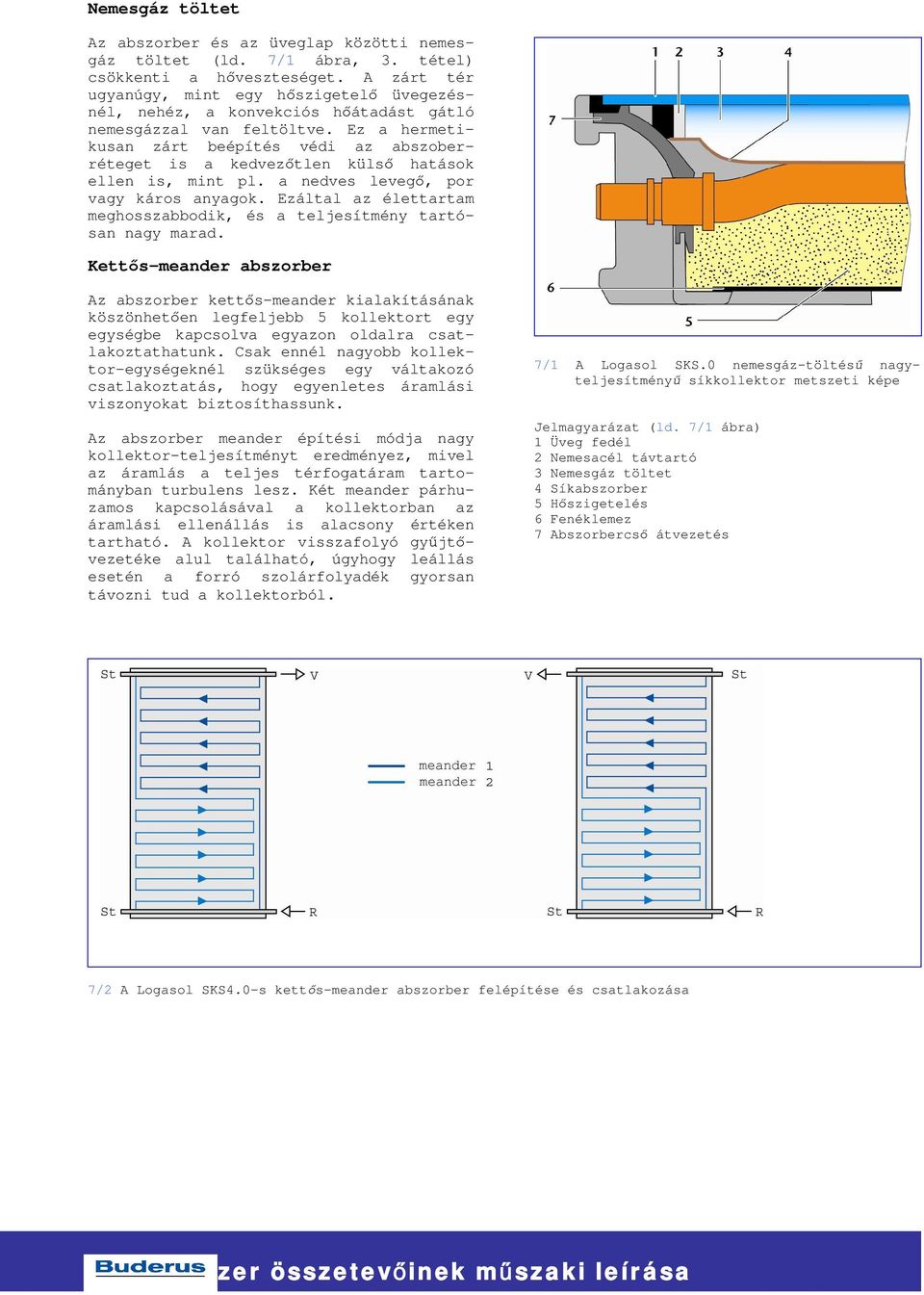

9 Nemesgáz töltet Az abszorber és az üveglap közötti nemesgáz töltet (ld. 7/1 ábra, 3. tétel) csökkenti a hveszteséget. A zárt tér ugyanúgy, mint egy hszigetel üvegezésnél, nehéz, a konvekciós hátadást gátló nemesgázzal van feltöltve. Ez a hermetikusan zárt beépítés védi az abszoberréteget is a kedveztlen küls hatások ellen is, mint pl. a nedves leveg, por vagy káros anyagok. Ezáltal az élettartam meghosszabbodik, és a teljesítmény tartósan nagy marad. Ketts-meander abszorber Az abszorber ketts-meander kialakításának köszönheten legfeljebb 5 kollektort egy egységbe kapcsolva egyazon oldalra csatlakoztathatunk. Csak ennél nagyobb kollektor-egységeknél szükséges egy váltakozó csatlakoztatás, hogy egyenletes áramlási viszonyokat biztosíthassunk. Az abszorber meander építési módja nagy kollektor-teljesítményt eredményez, mivel az áramlás a teljes térfogatáram tartományban turbulens lesz. Két meander párhuzamos kapcsolásával a kollektorban az áramlási ellenállás is alacsony értéken tartható. A kollektor visszafolyó gyjtvezetéke alul található, úgyhogy leállás esetén a forró szolárfolyadék gyorsan távozni tud a kollektorból. 7/1 A Logasol SKS.0 nemesgáz-töltés nagyteljesítmény síkkollektor metszeti képe Jelmagyarázat (ld. 7/1 ábra) 1 Üveg fedél 2 Nemesacél távtartó 3 Nemesgáz töltet 4 Síkabszorber 5 Hszigetelés 6 Fenéklemez 7 Abszorbercs átvezetés 7/2 A Logasol SKS4.0-s ketts-meander abszorber felépítése és csatlakozása 2 A rendszer Logasol összetevinek szolártechnika használati melegvíz elállításhoz mszaki és rásegít leírása ftéshez Tervezési segédlet /6 7

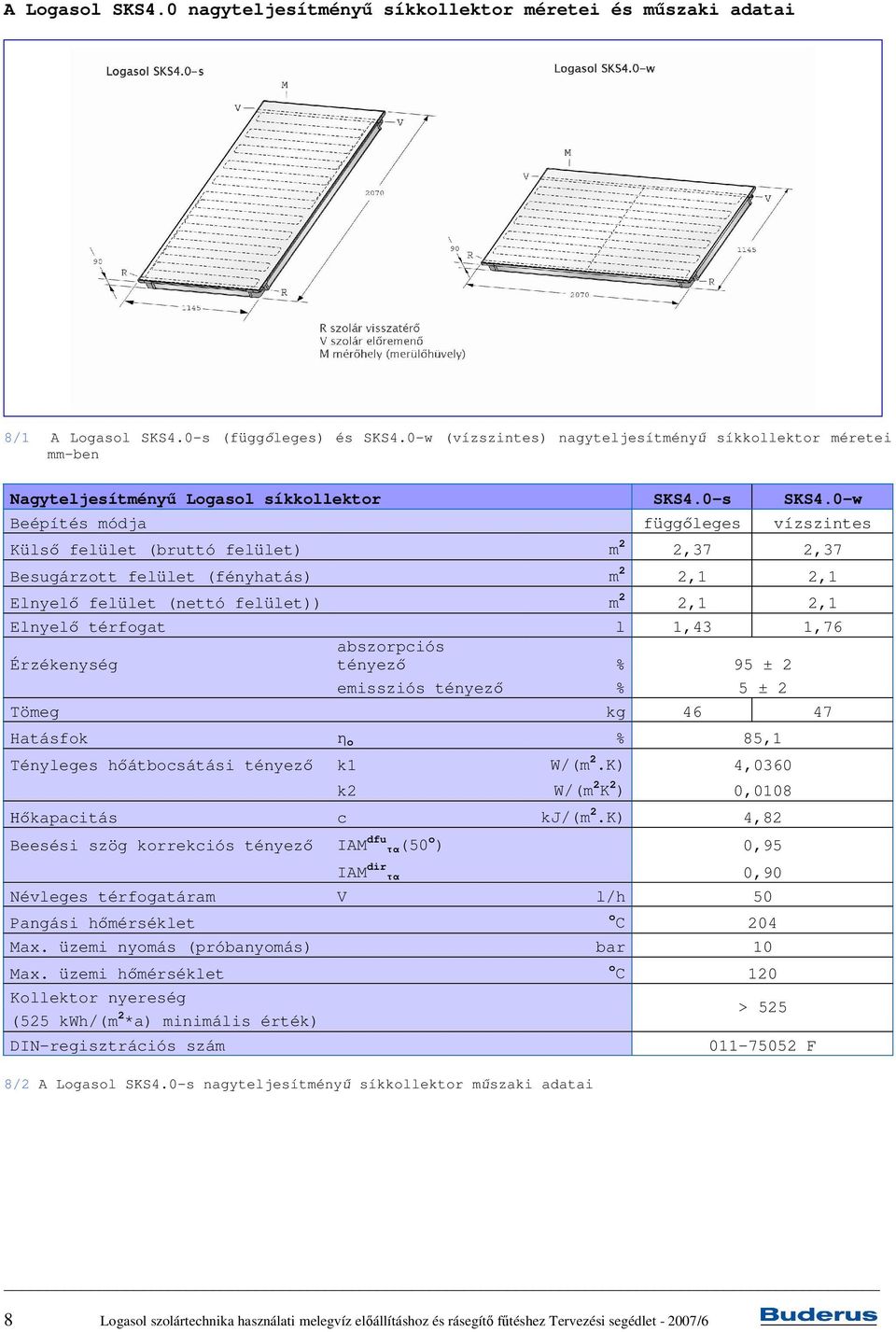

10 A Logasol SKS4.0 nagyteljesítmény síkkollektor méretei és mszaki adatai 8/1 A Logasol SKS4.0-s (függleges) és SKS4.0-w (vízszintes) nagyteljesítmény síkkollektor méretei mm-ben Nagyteljesítmény Logasol síkkollektor SKS4.0-s SKS4.0-w Beépítés módja függleges vízszintes Küls felület (bruttó felület) m 2 2,37 2,37 Besugárzott felület (fényhatás) m 2 2,1 2,1 Elnyel felület (nettó felület)) m 2 2,1 2,1 Elnyel térfogat l 1,43 1,76 Érzékenység abszorpciós tényez % 95 ± 2 emissziós tényez % 5 ± 2 Tömeg kg Hatásfok o % 85,1 Tényleges hátbocsátási tényez k1 W/(m 2.K) 4,0360 k2 W/(m 2 K 2 ) 0,0108 kapacitás c kj/(m 2.K) 4,82 Beesési szög korrekciós tényez IAM dfu (50 o ) 0,95 IAM dir 0,90 Névleges térfogatáram V l/h 50 Pangási hmérséklet o C 204 Max. üzemi nyomás (próbanyomás) bar 10 Max. üzemi hmérséklet Kollektor nyereség (525 kwh/(m 2 *a) minimális érték) DIN-regisztrációs szám 8/2 A Logasol SKS4.0-s nagyteljesítmény síkkollektor mszaki adatai o C 120 > F 8 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

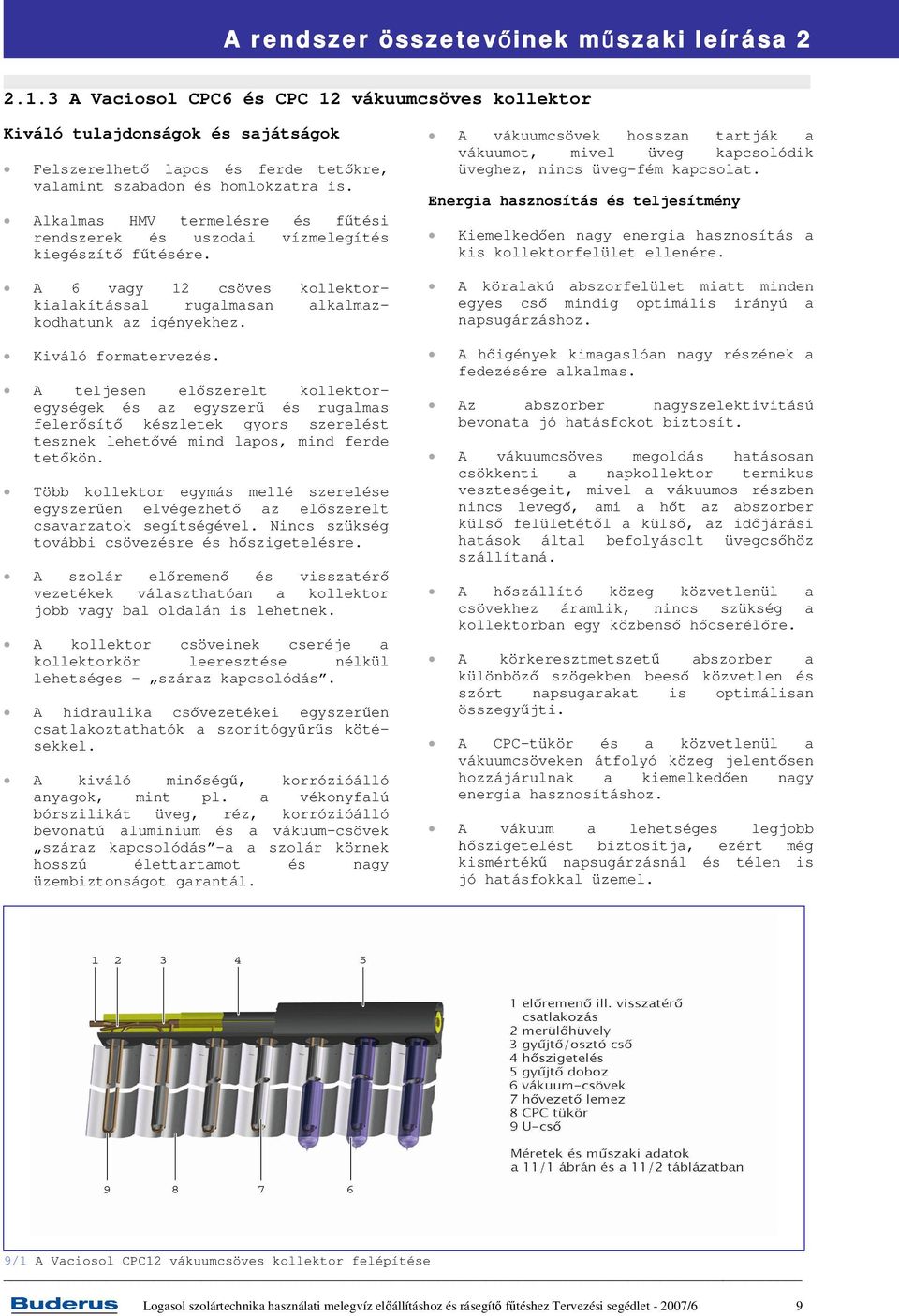

11 A rendszer összetevinek mszaki leírása 2 _ A Vaciosol CPC6 és CPC 12 vákuumcsöves kollektor Kiváló tulajdonságok és sajátságok Felszerelhet lapos és ferde tetkre, valamint szabadon és homlokzatra is. Alkalmas HMV termelésre és ftési rendszerek és uszodai vízmelegítés kiegészít ftésére. A vákuumcsövek hosszan tartják a vákuumot, mivel üveg kapcsolódik üveghez, nincs üveg-fém kapcsolat. Energia hasznosítás és teljesítmény Kiemelkeden nagy energia hasznosítás a kis kollektorfelület ellenére. A 6 vagy 12 csöves kollektorkialakítással rugalmasan alkalmazkodhatunk az igényekhez. A köralakú abszorfelület miatt minden egyes cs mindig optimális irányú a napsugárzáshoz. Kiváló formatervezés. A teljesen elszerelt kollektoregységek és az egyszer és rugalmas felersít készletek gyors szerelést tesznek lehetvé mind lapos, mind ferde tetkön. Több kollektor egymás mellé szerelése egyszeren elvégezhet az elszerelt csavarzatok segítségével. Nincs szükség további csövezésre és hszigetelésre. A szolár elremen és visszatér vezetékek választhatóan a kollektor jobb vagy bal oldalán is lehetnek. A kollektor csöveinek cseréje a kollektorkör leeresztése nélkül lehetséges száraz kapcsolódás. A hidraulika csvezetékei egyszeren csatlakoztathatók a szorítógys kötésekkel. A kiváló minség, korrózióálló anyagok, mint pl. a vékonyfalú bórszilikát üveg, réz, korrózióálló bevonatú aluminium és a vákuum-csövek száraz kapcsolódás -a a szolár körnek hosszú élettartamot és nagy üzembiztonságot garantál. A higények kimagaslóan nagy részének a fedezésére alkalmas. Az abszorber nagyszelektivitású bevonata jó hatásfokot biztosít. A vákuumcsöves megoldás hatásosan csökkenti a napkollektor termikus veszteségeit, mivel a vákuumos részben nincs leveg, ami a ht az abszorber küls felületétl a küls, az idjárási hatások által befolyásolt üvegcshöz szállítaná. A hszállító közeg közvetlenül a csövekhez áramlik, nincs szükség a kollektorban egy közbens hcserélre. A körkeresztmetszet abszorber a különböz szögekben bees közvetlen és szórt napsugarakat is optimálisan összegyjti. A CPC-tükör és a közvetlenül a vákuumcsöveken átfolyó közeg jelentsen hozzájárulnak a kiemelkeden nagy energia hasznosításhoz. A vákuum a lehetséges legjobb szigetelést biztosítja, ezért még kismérték napsugárzásnál és télen is jó hatásfokkal üzemel. 9/1 A Vaciosol CPC12 vákuumcsöves kollektor felépítése Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 9

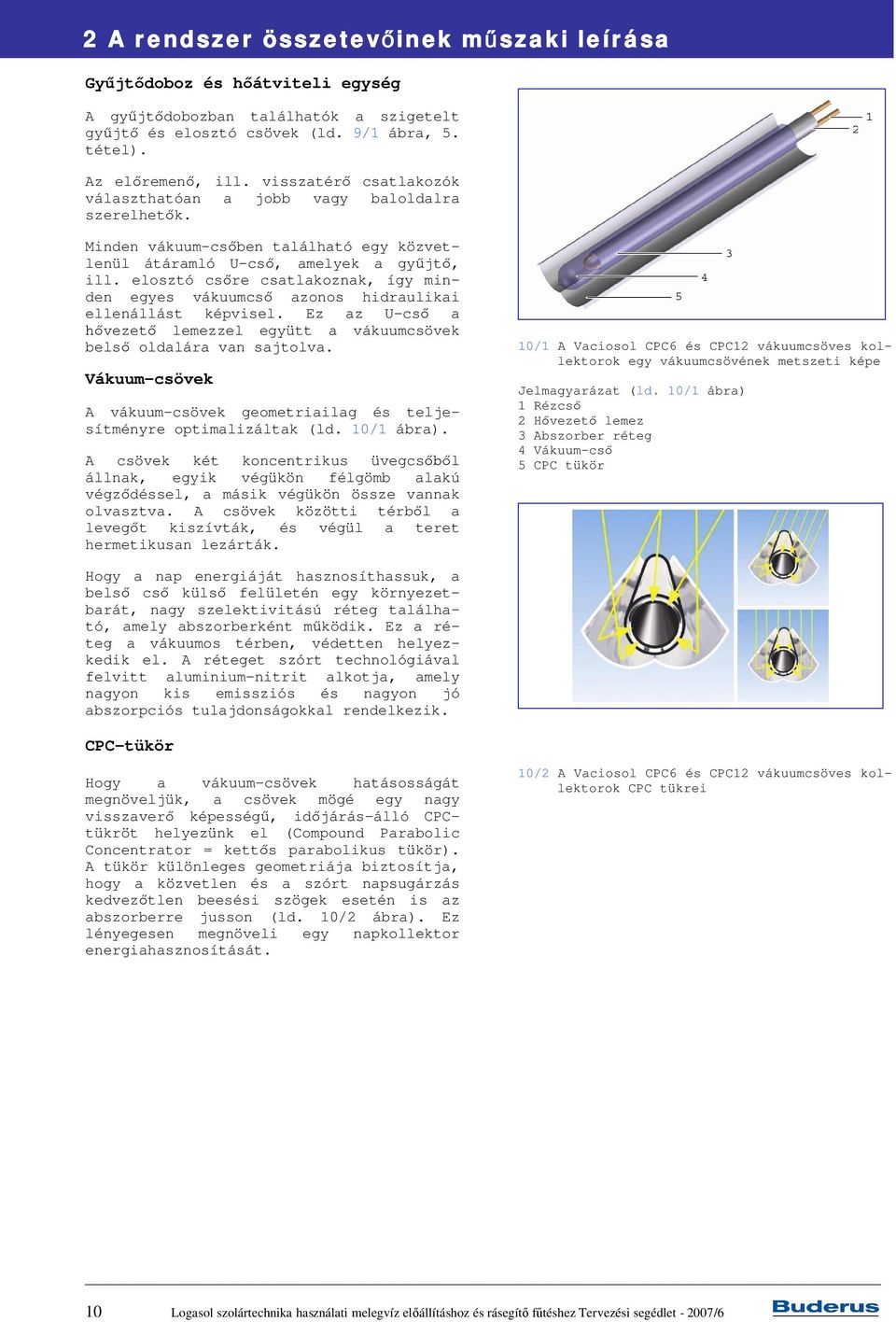

12 2 A rendszer összetevinek mszaki leírása Gyjtdoboz és hátviteli egység A gyjtdobozban találhatók a szigetelt gyjt és elosztó csövek (ld. 9/1 ábra, 5. tétel). Az elremen, ill. visszatér csatlakozók választhatóan a jobb vagy baloldalra szerelhetk. Minden vákuum-csben található egy közvetlenül átáramló U-cs, amelyek a gyjt, ill. elosztó csre csatlakoznak, így minden egyes vákuumcs azonos hidraulikai ellenállást képvisel. Ez az U-cs a vezet lemezzel együtt a vákuumcsövek bels oldalára van sajtolva. Vákuum-csövek A vákuum-csövek geometriailag és teljesítményre optimalizáltak (ld. 10/1 ábra). A csövek két koncentrikus üvegcsl állnak, egyik végükön félgömb alakú végzdéssel, a másik végükön össze vannak olvasztva. A csövek közötti térbl a levegt kiszívták, és végül a teret hermetikusan lezárták. 10/1 A Vaciosol CPC6 és CPC12 vákuumcsöves kollektorok egy vákuumcsövének metszeti képe Jelmagyarázat (ld. 10/1 ábra) 1 Rézcs 2 Hvezet lemez 3 Abszorber réteg 4 Vákuum-cs 5 CPC tükör Hogy a nap energiáját hasznosíthassuk, a bels cs küls felületén egy környezetbarát, nagy szelektivitású réteg található, amely abszorberként mködik. Ez a réteg a vákuumos térben, védetten helyezkedik el. A réteget szórt technológiával felvitt aluminium-nitrit alkotja, amely nagyon kis emissziós és nagyon jó abszorpciós tulajdonságokkal rendelkezik. CPC-tükör Hogy a vákuum-csövek hatásosságát megnöveljük, a csövek mögé egy nagy visszaver képesség, idjárás-álló CPCtükröt helyezünk el (Compound Parabolic Concentrator = ketts parabolikus tükör). A tükör különleges geometriája biztosítja, hogy a közvetlen és a szórt napsugárzás kedveztlen beesési szögek esetén is az abszorberre jusson (ld. 10/2 ábra). Ez lényegesen megnöveli egy napkollektor energiahasznosítását. 10/2 A Vaciosol CPC6 és CPC12 vákuumcsöves kollektorok CPC tükrei 10 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

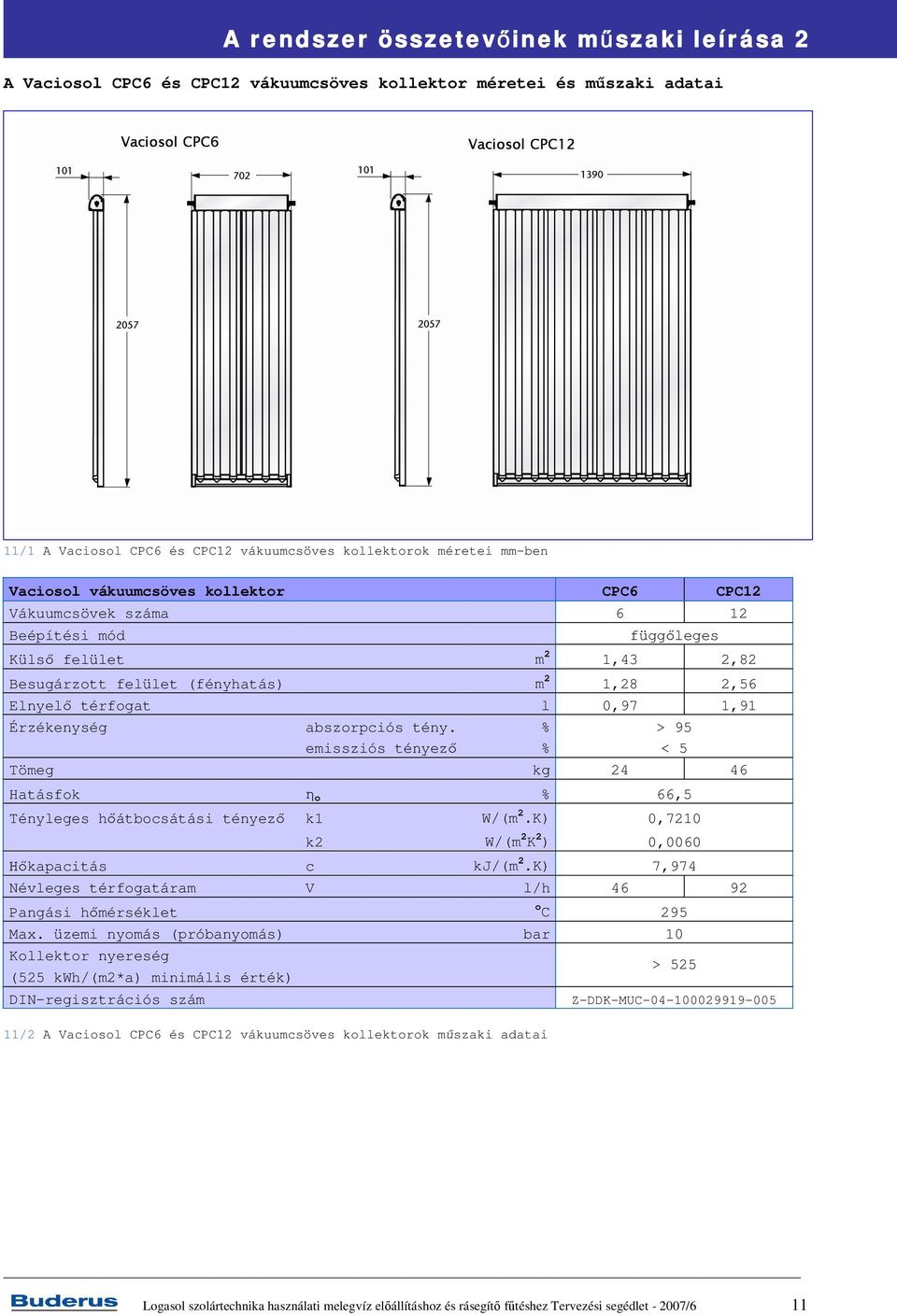

13 A rendszer összetevinek mszaki leírása 2 A Vaciosol CPC6 és CPC12 vákuumcsöves kollektor méretei és mszaki adatai 11/1 A Vaciosol CPC6 és CPC12 vákuumcsöves kollektorok méretei mm-ben Vaciosol vákuumcsöves kollektor CPC6 CPC12 Vákuumcsövek száma 6 12 Beépítési mód függleges Küls felület m 2 1,43 2,82 Besugárzott felület (fényhatás) m 2 1,28 2,56 Elnyel térfogat l 0,97 1,91 Érzékenység abszorpciós tény. % > 95 emissziós tényez % < 5 Tömeg kg Hatásfok o % 66,5 Tényleges hátbocsátási tényez k1 W/(m 2.K) 0,7210 k2 W/(m 2 K 2 ) 0,0060 kapacitás c kj/(m 2.K) 7,974 Névleges térfogatáram V l/h Pangási hmérséklet o C 295 Max. üzemi nyomás (próbanyomás) bar 10 Kollektor nyereség (525 kwh/(m2*a) minimális érték) > 525 DIN-regisztrációs szám 11/2 A Vaciosol CPC6 és CPC12 vákuumcsöves kollektorok mszaki adatai Z-DDK-MUC Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 11

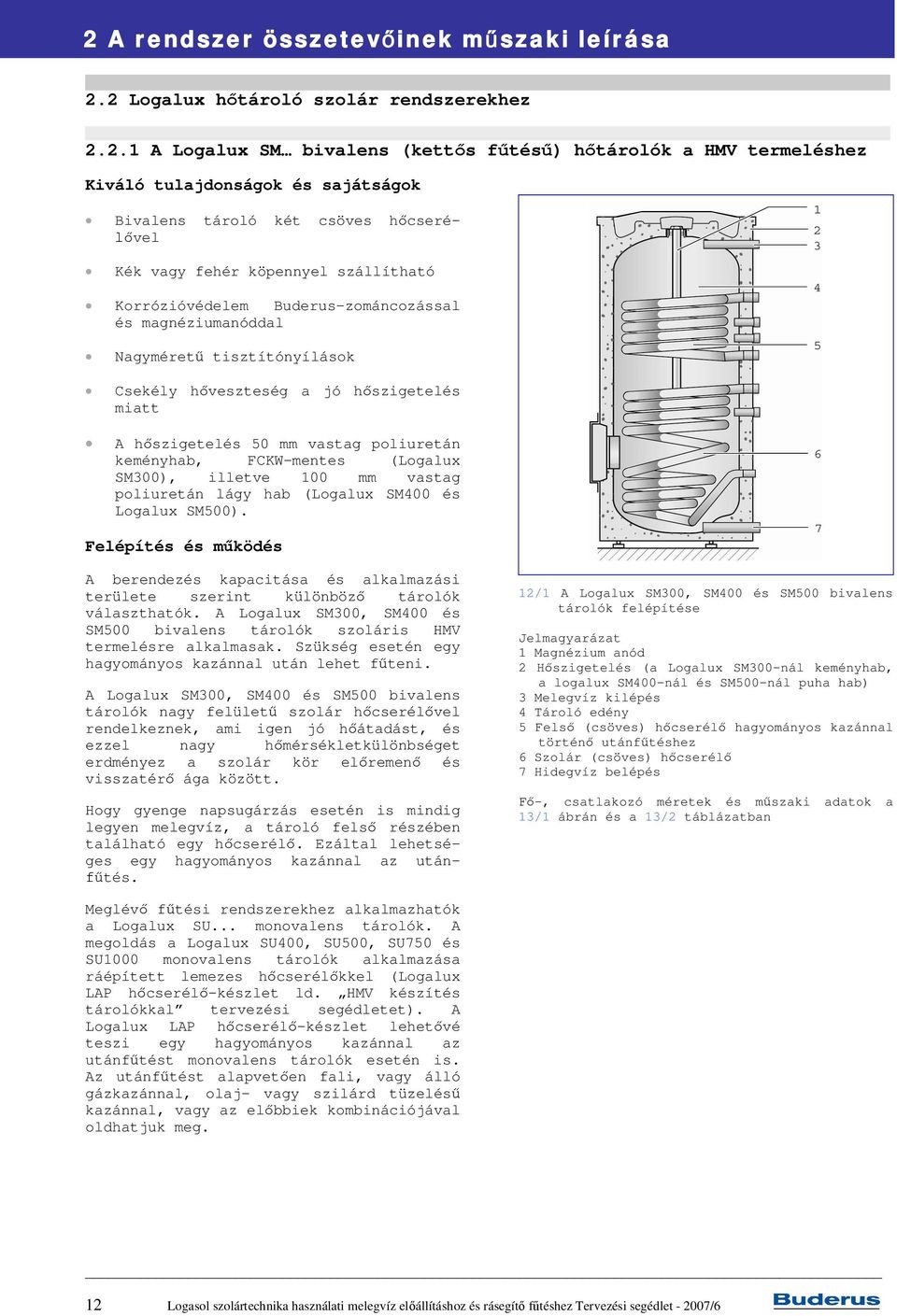

14 2 A rendszer összetevinek mszaki leírása xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 2.2 Logalux htároló szolár rendszerekhez _ A Logalux SM bivalens (ketts ftés) htárolók a HMV termeléshez Kiváló tulajdonságok és sajátságok Bivalens tároló két csöves hcseré- vel Kék vagy fehér köpennyel szállítható Korrózióvédelem Buderus-zománcozással és magnéziumanóddal Nagyméret tisztítónyílások Csekély hveszteség a jó hszigetelés miatt A hszigetelés 50 mm vastag poliuretán keményhab, FCKW-mentes (Logalux SM300), illetve 100 mm vastag poliuretán lágy hab (Logalux SM400 és Logalux SM500). Felépítés és mködés A berendezés kapacitása és alkalmazási területe szerint különböz tárolók választhatók. A Logalux SM300, SM400 és SM500 bivalens tárolók szoláris HMV termelésre alkalmasak. Szükség esetén egy hagyományos kazánnal után lehet fteni. A Logalux SM300, SM400 és SM500 bivalens tárolók nagy felület szolár hcserélvel rendelkeznek, ami igen jó hátadást, és ezzel nagy hmérsékletkülönbséget erdményez a szolár kör elremen és visszatér ága között. Hogy gyenge napsugárzás esetén is mindig legyen melegvíz, a tároló fels részében található egy hcserél. Ezáltal lehetséges egy hagyományos kazánnal az után- tés. 12/1 A Logalux SM300, SM400 és SM500 bivalens tárolók felépítése Jelmagyarázat 1 Magnézium anód 2 Hszigetelés (a Logalux SM300-nál keményhab, a logalux SM400-nál és SM500-nál puha hab) 3 Melegvíz kilépés 4 Tároló edény 5 Fels (csöves) hcserél hagyományos kazánnal történ utánftéshez 6 Szolár (csöves) hcserél 7 Hidegvíz belépés -, csatlakozó méretek és mszaki adatok a 13/1 ábrán és a 13/2 táblázatban Meglév ftési rendszerekhez alkalmazhatók a Logalux SU... monovalens tárolók. A megoldás a Logalux SU400, SU500, SU750 és SU1000 monovalens tárolók alkalmazása ráépített lemezes hcserélkkel (Logalux LAP hcserél-készlet ld. HMV készítés tárolókkal tervezési segédletet). A Logalux LAP hcserél-készlet lehetvé teszi egy hagyományos kazánnal az utánftést monovalens tárolók esetén is. Az utánftést alapveten fali, vagy álló gázkazánnal, olaj- vagy szilárd tüzelés kazánnal, vagy az elbbiek kombinációjával oldhatjuk meg. 12 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

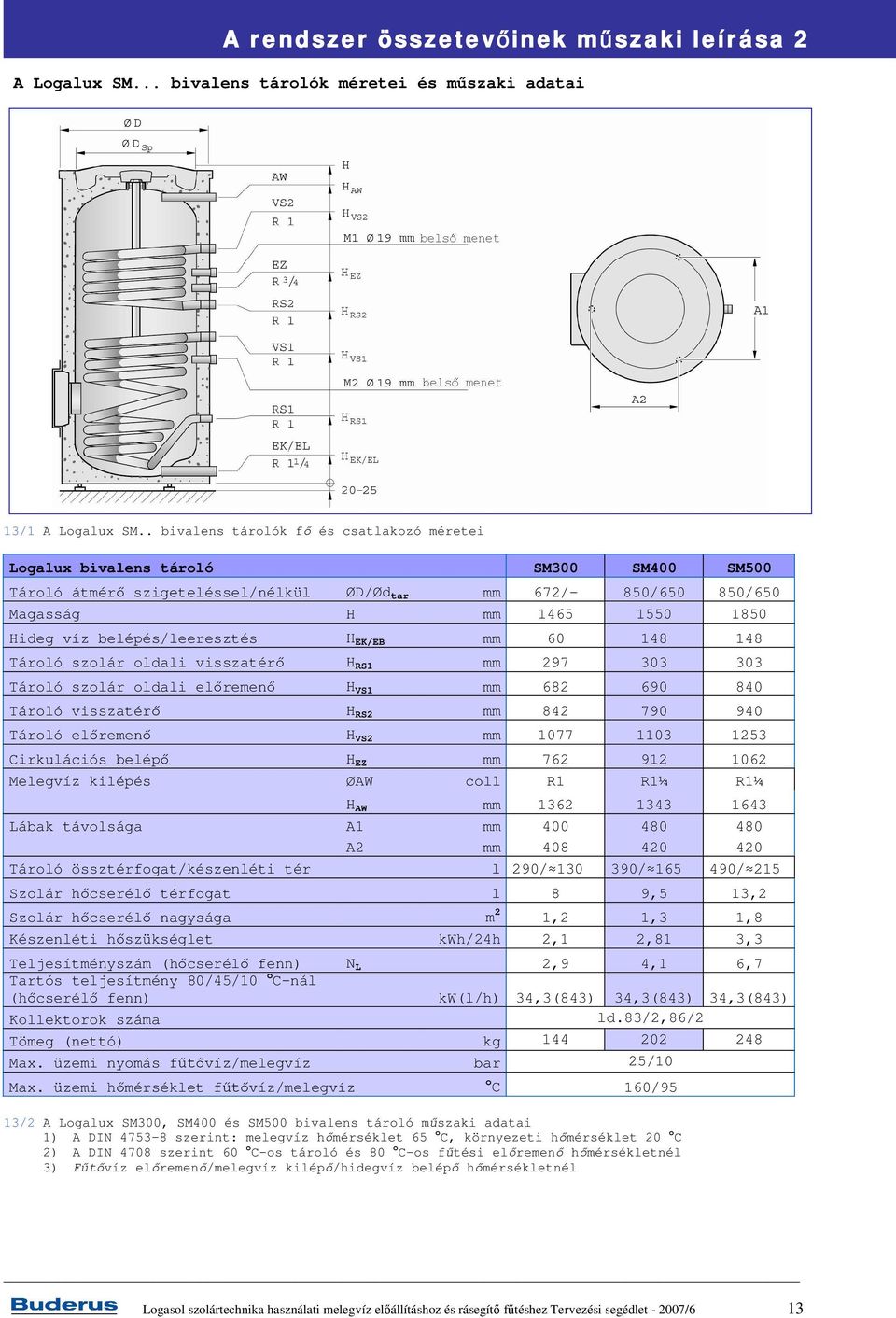

15 A rendszer összetevinek mszaki leírása 2 A Logalux SM... bivalens tárolók méretei és mszaki adatai 13/1 A Logalux SM.. bivalens tárolók f és csatlakozó méretei Logalux bivalens tároló SM300 SM400 SM500 Tároló átmér szigeteléssel/nélkül ØD/Ød tar mm 672/- 850/ /650 Magasság H mm Hideg víz belépés/leeresztés H EK/EB mm Tároló szolár oldali visszatér H RS1 mm Tároló szolár oldali elremen H VS1 mm Tároló visszatér H RS2 mm Tároló elremen H VS2 mm Cirkulációs belép H EZ mm Melegvíz kilépés ØAW coll R1 R1¼ R1¼ H AW mm Lábak távolsága A1 mm A2 mm Tároló össztérfogat/készenléti tér l 290/ / /215 Szolár hcserél térfogat l 8 9,5 13,2 Szolár hcserél nagysága m 2 1,2 1,3 1,8 Készenléti hszükséglet kwh/24h 2,1 2,81 3,3 Teljesítményszám (hcserél fenn) N L 2,9 4,1 6,7 Tartós teljesítmény 80/45/10 o C-nál (hcserél fenn) kw(l/h) 34,3(843) 34,3(843) 34,3(843) Kollektorok száma ld.83/2,86/2 Tömeg (nettó) kg Max. üzemi nyomás fvíz/melegvíz bar 25/10 Max. üzemi hmérséklet fvíz/melegvíz o C 160/95 13/2 A Logalux SM300, SM400 és SM500 bivalens tároló mszaki adatai 1) A DIN szerint: melegvíz hmérséklet 65 o C, környezeti hmérséklet 20 o C 2) A DIN 4708 szerint 60 o C-os tároló és 80 o C-os ftési elremen hmérsékletnél 3) víz elremen/melegvíz kilép/hidegvíz belép hmérsékletnél Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 13

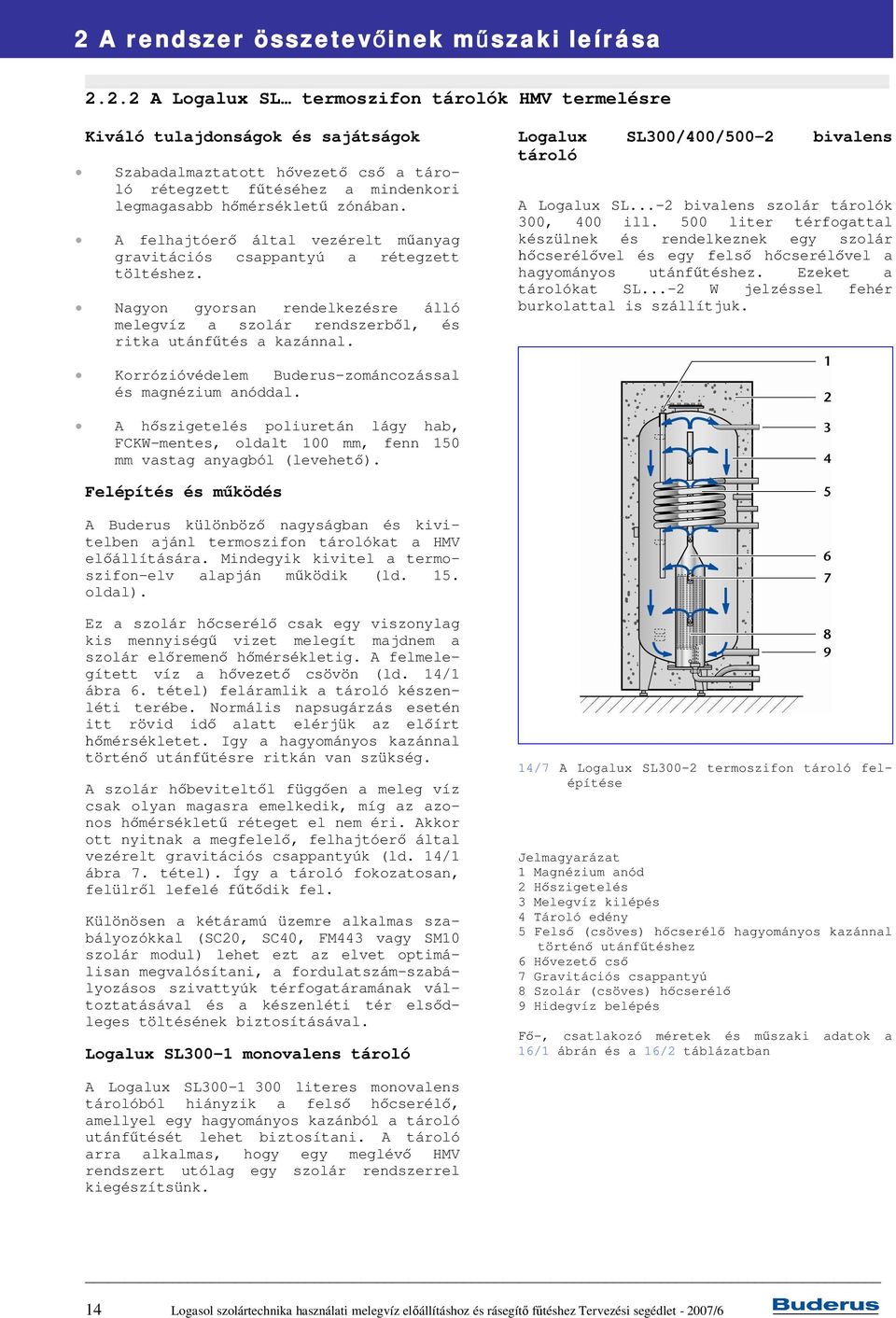

16 2 A rendszer összetevinek mszaki leírása _ A Logalux SL termoszifon tárolók HMV termelésre Kiváló tulajdonságok és sajátságok Szabadalmaztatott hvezet cs a tároló rétegzett ftéséhez a mindenkori legmagasabb hmérséklet zónában. A felhajtóer által vezérelt manyag gravitációs csappantyú a rétegzett töltéshez. Nagyon gyorsan rendelkezésre álló melegvíz a szolár rendszerbl, és ritka utánftés a kazánnal. Logalux SL300/400/500-2 tároló bivalens A Logalux SL...-2 bivalens szolár tárolók 300, 400 ill. 500 liter térfogattal készülnek és rendelkeznek egy szolár cserélvel és egy fels hcserélvel a hagyományos utánftéshez. Ezeket a tárolókat SL...-2 W jelzéssel fehér burkolattal is szállítjuk. Korrózióvédelem Buderus-zománcozással és magnézium anóddal. A hszigetelés poliuretán lágy hab, FCKW-mentes, oldalt 100 mm, fenn 150 mm vastag anyagból (levehet). Felépítés és mködés A Buderus különböz nagyságban és kivitelben ajánl termoszifon tárolókat a HMV elállítására. Mindegyik kivitel a termoszifon-elv alapján mködik (ld. 15. oldal). Ez a szolár hcserél csak egy viszonylag kis mennyiség vizet melegít majdnem a szolár elremen hmérsékletig. A felmelegített víz a hvezet csövön (ld. 14/1 ábra 6. tétel) feláramlik a tároló készenléti terébe. Normális napsugárzás esetén itt rövid id alatt elérjük az elírt mérsékletet. Igy a hagyományos kazánnal történ utánftésre ritkán van szükség. A szolár hbeviteltl függen a meleg víz csak olyan magasra emelkedik, míg az azonos hmérséklet réteget el nem éri. Akkor ott nyitnak a megfelel, felhajtóer által vezérelt gravitációs csappantyúk (ld. 14/1 ábra 7. tétel). Így a tároló fokozatosan, felülrl lefelé fdik fel. Különösen a kétáramú üzemre alkalmas szabályozókkal (SC20, SC40, FM443 vagy SM10 szolár modul) lehet ezt az elvet optimálisan megvalósítani, a fordulatszám-szabályozásos szivattyúk térfogatáramának változtatásával és a készenléti tér elsdleges töltésének biztosításával. Logalux SL300-1 monovalens tároló 14/7 A Logalux SL300-2 termoszifon tároló felépítése Jelmagyarázat 1 Magnézium anód 2 Hszigetelés 3 Melegvíz kilépés 4 Tároló edény 5 Fels (csöves) hcserél hagyományos kazánnal történ utánftéshez 6 Hvezet cs 7 Gravitációs csappantyú 8 Szolár (csöves) hcserél 9 Hidegvíz belépés -, csatlakozó méretek és mszaki adatok a 16/1 ábrán és a 16/2 táblázatban A Logalux SL literes monovalens tárolóból hiányzik a fels hcserél, amellyel egy hagyományos kazánból a tároló utánftését lehet biztosítani. A tároló arra alkalmas, hogy egy meglév HMV rendszert utólag egy szolár rendszerrel kiegészítsünk. 14 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

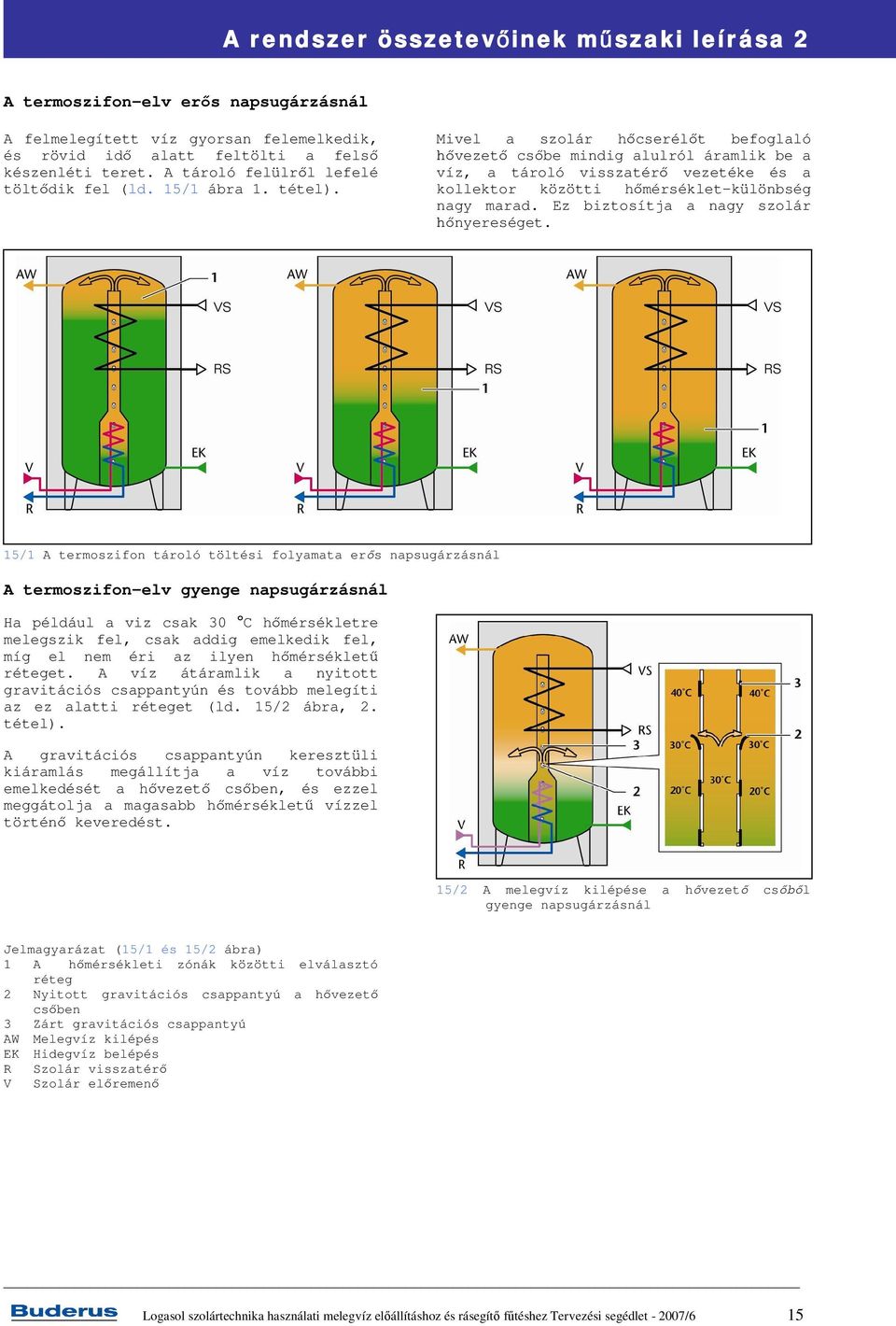

17 A rendszer összetevinek mszaki leírása 2 A termoszifon-elv ers napsugárzásnál A felmelegített víz gyorsan felemelkedik, és rövid id alatt feltölti a fels készenléti teret. A tároló felülrl lefelé töltdik fel (ld. 15/1 ábra 1. tétel). Mivel a szolár hcserélt befoglaló vezet csbe mindig alulról áramlik be a víz, a tároló visszatér vezetéke és a kollektor közötti hmérséklet-különbség nagy marad. Ez biztosítja a nagy szolár nyereséget. 15/1 A termoszifon tároló töltési folyamata ers napsugárzásnál A termoszifon-elv gyenge napsugárzásnál Ha például a viz csak 30 o C hmérsékletre melegszik fel, csak addig emelkedik fel, míg el nem éri az ilyen hmérséklet réteget. A víz átáramlik a nyitott gravitációs csappantyún és tovább melegíti az ez alatti réteget (ld. 15/2 ábra, 2. tétel). A gravitációs csappantyún keresztüli kiáramlás megállítja a víz további emelkedését a hvezet csben, és ezzel meggátolja a magasabb hmérséklet vízzel történ keveredést. 15/2 A melegvíz kilépése a hvezet csl gyenge napsugárzásnál Jelmagyarázat (15/1 és 15/2 ábra) 1 A hmérsékleti zónák közötti elválasztó réteg 2 Nyitott gravitációs csappantyú a hvezet csben 3 Zárt gravitációs csappantyú AW Melegvíz kilépés EK Hidegvíz belépés R Szolár visszatér V Szolár elremen Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 15

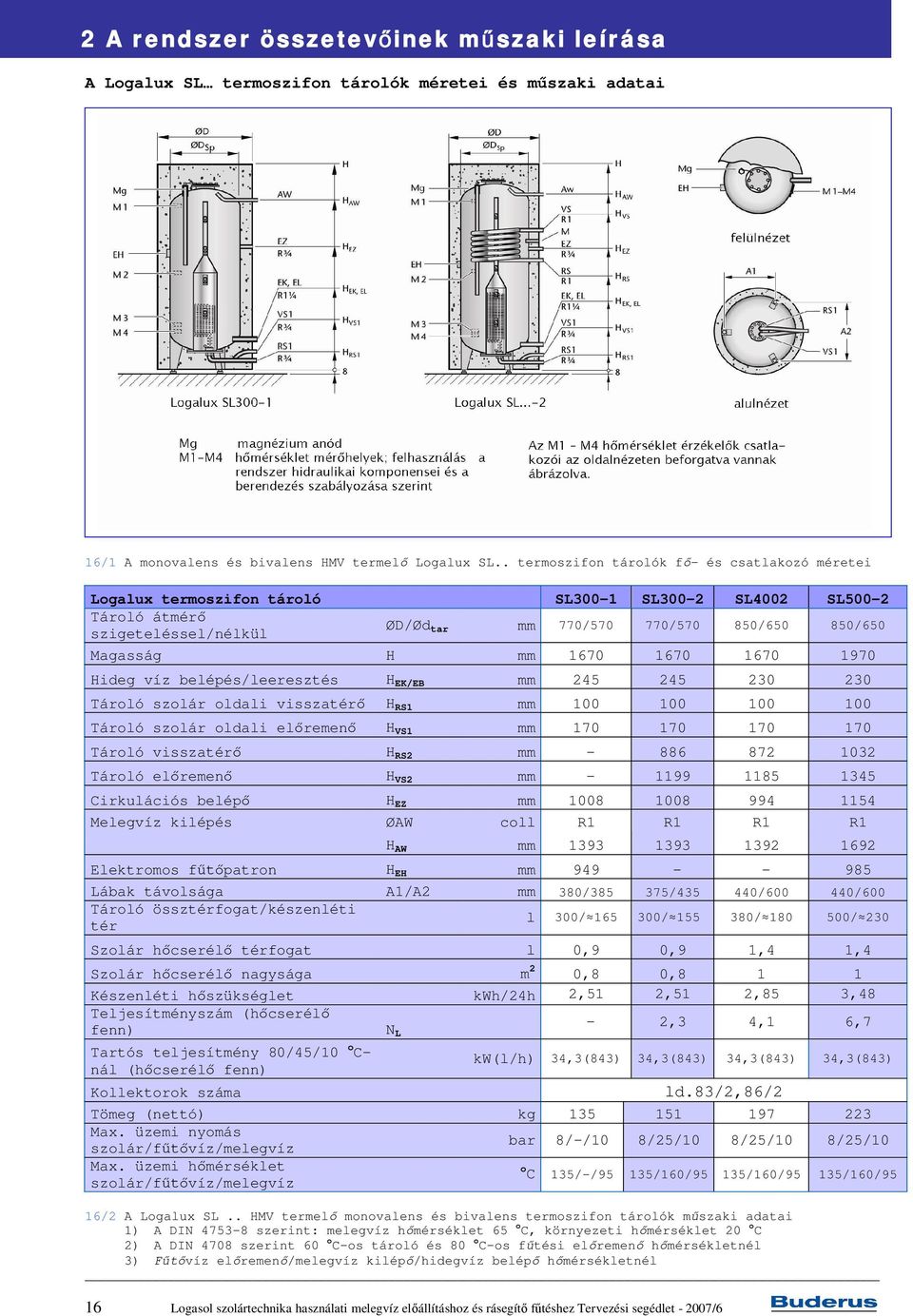

18 2 A rendszer összetevinek mszaki leírása A Logalux SL termoszifon tárolók méretei és mszaki adatai 16/1 A Logalux SL.. HMV termel monovalens és bivalens termoszifon tárolók f- és csatlakozó méretei 16/1 A monovalens és bivalens HMV termel Logalux SL.. termoszifon tárolók f- és csatlakozó méretei Logalux termoszifon tároló SL300-1 SL300-2 SL4002 SL500-2 Tároló átmér ØD/Ød szigeteléssel/nélkül tar mm 770/ / / /650 Magasság H mm Hideg víz belépés/leeresztés H EK/EB mm Tároló szolár oldali visszatér H RS1 mm Tároló szolár oldali elremen H VS1 mm Tároló visszatér H RS2 mm Tároló elremen H VS2 mm Cirkulációs belép H EZ mm Melegvíz kilépés ØAW coll R1 R1 R1 R1 H AW mm Elektromos fpatron H EH mm Lábak távolsága A1/A2 mm 380/ / / /600 Tároló össztérfogat/készenléti l 300/ / / /230 tér Szolár hcserél térfogat l 0,9 0,9 1,4 1,4 Szolár hcserél nagysága m 2 0,8 0,8 1 1 Készenléti hszükséglet kwh/24h 2,51 2,51 2,85 3,48 Teljesítményszám (hcserél fenn) N L - 2,3 4,1 6,7 Tartós teljesítmény 80/45/10 o C- nál (hcserél fenn) kw(l/h) 34,3(843) 34,3(843) 34,3(843) 34,3(843) Kollektorok száma ld.83/2,86/2 Tömeg (nettó) kg Max. üzemi nyomás szolár/fvíz/melegvíz bar 8/-/10 8/25/10 8/25/10 8/25/10 Max. üzemi hmérséklet szolár/fvíz/melegvíz o C 135/-/95 135/160/95 135/160/95 135/160/95 16/2 A Logalux SL.. HMV termel monovalens és bivalens termoszifon tárolók mszaki adatai 1) A DIN szerint: melegvíz hmérséklet 65 o C, környezeti hmérséklet 20 o C 2) A DIN 4708 szerint 60 o C-os tároló és 80 o C-os ftési elremen hmérsékletnél 3) víz elremen/melegvíz kilép/hidegvíz belép hmérsékletnél 16 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

19 _ A Logalux P750 S kombi tároló továbbá a Logalux PL750/2S és PL1000/2S termoszifon kombi tároló HMV termelésre és kiegészít tésre A kombi tároló szolár HMV termelésre és egyidejleg szolár kiegészít ftésre alkalmazható. Kialakítása, kedvez küls felület/térfogat aránya biztosítja a minimális hveszteséget. Minden Logalux kombi tároló 100 mm vastag, FCKW-mentes poliuretán puhahab hszigetel köpennyel rendelkezik. További elnyös tulajdonsága az egyszer hidraulika kevés mechanikus alkatrésszel. A Logalux P750 S kombi tároló kiváló tulajdonságai és sajátságai A rendszer összetevinek mszaki leírása 2 Bels HMV tároló Buderus-zománcozással és magnézium-anódos korrózióvédelemmel. Nagyméret, hidegen húzott csl készült hcserél az optimális szolár hatásfok érdekében. Minden HMV oldali csatlakozás felül, minden szolár- és ftésoldali csatlakozás oldalt található. A szolár hcserél a fköri vízben, igy nincs vízkövesedés. A Logalux P750 S kombi tároló felépítése és mködése 17/1 A Logalux P750S kombi tároló felépítése Jelmagyarázat 1 Magnézium anód 2 Hszigetelés 3 Merül hüvely 4 Melegvíz készenléti tér 5 Hidegvíz belépés 6 Tároló tér 7 Szolár hcserél Az átmeneti tároló fels részében található a HMV tároló, amelyik a ketts köpeny elv alapján lett méretezve, és amelybe a hideg víz felülrl lép be. A tároló alsó részében található egy szolár hcserél (ld. 17/1 ábra 7. tétel) oldalsó csatlakozással, amelyik elször az átmeneti tároló vizét melegíti fel (17/1 ábra, 6. tétel). Rövid id elteltével a fels készenléti térben a HMV is eléri az elírt mérsékletet (ld. 17/1 ábra 4. tétel), így fentrl már meleg vizet nyerhetünk. A HMV utánftése egy hagyományos kazánnal történik, amelyik oldalt, a készenléti tér alsó részénél csatlakozik az átmeneti tárolóhoz(ld. 55/2 ábrát). A fberendezés csatlakozásánál ajánlott egy visszatér hmérséklet figyel (ld. 55. oldal), illetve az SC40 szolár szabályozóval vagy az FM443 szolár-modullal összekapcsolt HZG-készlet (ld. 31. oldal) telepítése. Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 17

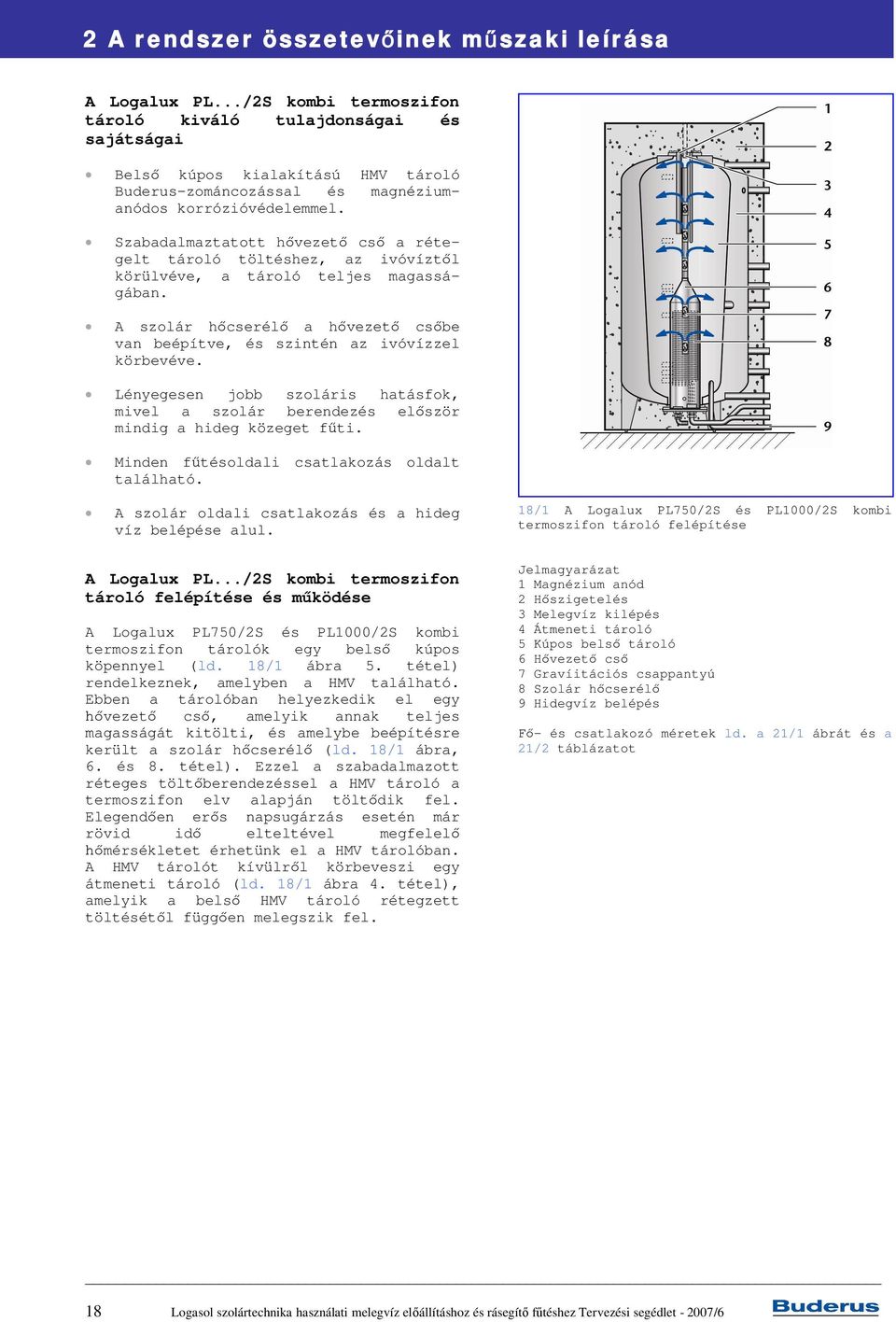

20 2 A rendszer összetevinek mszaki leírása A Logalux PL.../2S kombi termoszifon tároló kiváló tulajdonságai és sajátságai Bels kúpos kialakítású HMV tároló Buderus-zománcozással és magnéziumanódos korrózióvédelemmel. Szabadalmaztatott hvezet cs a rétegelt tároló töltéshez, az ivóvíztl körülvéve, a tároló teljes magasságában. A szolár hcserél a hvezet csbe van beépítve, és szintén az ivóvízzel körbevéve. Lényegesen jobb szoláris hatásfok, mivel a szolár berendezés elször mindig a hideg közeget fti. Minden ftésoldali csatlakozás oldalt található. A szolár oldali csatlakozás és a hideg víz belépése alul. 18/1 A Logalux PL750/2S és PL1000/2S kombi termoszifon tároló felépítése A Logalux PL.../2S kombi termoszifon tároló felépítése és mködése A Logalux PL750/2S és PL1000/2S kombi termoszifon tárolók egy bels kúpos köpennyel (ld. 18/1 ábra 5. tétel) rendelkeznek, amelyben a HMV található. Ebben a tárolóban helyezkedik el egy vezet cs, amelyik annak teljes magasságát kitölti, és amelybe beépítésre került a szolár hcserél (ld. 18/1 ábra, 6. és 8. tétel). Ezzel a szabadalmazott réteges töltberendezéssel a HMV tároló a termoszifon elv alapján töltdik fel. Elegenden ers napsugárzás esetén már rövid id elteltével megfelel mérsékletet érhetünk el a HMV tárolóban. A HMV tárolót kívülrl körbeveszi egy átmeneti tároló (ld. 18/1 ábra 4. tétel), amelyik a bels HMV tároló rétegzett töltésétl függen melegszik fel. Jelmagyarázat 1 Magnézium anód 2 Hszigetelés 3 Melegvíz kilépés 4 Átmeneti tároló 5 Kúpos bels tároló 6 Hvezet cs 7 Gravíitációs csappantyú 8 Szolár hcserél 9 Hidegvíz belépés - és csatlakozó méretek ld. a 21/1 ábrát és a 21/2 táblázatot 18 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

21 A rendszer összetevinek mszaki leírása 2 A hideg víz a kúpos bels tároló alsó régiójában lép be, így a szolár hcserél és a hvezet cs a leghidegebb közegben vannak. A hszállító cs alul egy beöml nyílással rendelkezik, ahol a hideg víz a szolár hcserélhöz áramlik. Ezután a szolár hcserél felmelegíti a vizet, ami felemelkedik a csben anélkül, hogy az t körülvev, hidegebb vízzel keveredne. Különböz magasságokban gravitációs csappantyúval ellátott kiömlnyílások találhatók (ld. 18/1 ábra, 7. tétel), amelyek a felmelegített közeget a tároló azonos mérséklet rétegeihez vezetik (ld. 19/1 ábra 1. fázis). Idbeli késéssel a h a küls tárolóban lév vizet is felmelegíti, az átmeneti tároló is felülrl lefelé töltdik fel (ld. 19/1 ábra 2. fázis). Ha a HMV és az átmeneti tároló is teljesen feltöltdött, a szolár berendezés kikapcsol (ld. 19/2 ábra 3. fázis). Ha ekkor melegvíz-elvétel van, a HMV tároló alulról felfelé kiürül. A hideg ivóvíz alulról áramlik be a bels tartályba. A bels és küls tartály közötti felftési késleltetés miatt ismét a szolár kör kezdhet mködni, annak ellenére, hogy a küls átmeneti tároló még teljesen fel van töltve (ld. 19/2 ábra 4. fázis). Ennek köszönheten lényegesen jobb a rendszerhatásfok. Ha a HMV tárolót majdnem teljesen kimerítettük, mind a szolár hcserél, mind az átmeneti tároló tölti a HMV tárolót (ld. 19/3 ábra 5. fázis). Ha a szolár rendszer nem szállít ht (pl. rossz id esetén), egy hagyományos ftési kazán, (esetleg egy szilárd tüzelés kazánnal együtt), újból felfti az átmeneti tárolót (ld. 55. oldal Tervezési ismeretek). A berendezés csatlakozásánál ajánlott egy visszatér hmérséklet figyel (ld. 55. oldal), illetve az SC40 szolár szabályozóval vagy az FM443 szolármodullal összekapcsolt HZG-készlet (ld. 31. oldal) telepítése. 19/1 A kombi termoszifon tároló töltése a szolár oldalról (1) és az átmeneti tároló késleltett töltése (2) 19/2 Melegvíz elvétel a teljesen feltöltött tárolóból (3) és az alul hideg HMV tároló utántöltése a szolár rendszerrel a teljesen feltöltött átmeneti tároló ellenére (4) Jelmagyarázat (19/1-tl 19/3-ig ábrák) AW Meleg víz kilépés EK Hideg víz belépés RS1 Szolár visszatér VS1 Szolár elremen RS2 Fkazán visszatér VS3 Fkazán elremen 19/3 A HMV tároló utántöltése a szolár oldalról és az átmeneti tárolóból (5), továbbá utánftés egy hagyományos kazánról nem ellegend napsütés esetén Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 19

22 2 A rendszer összetevinek mszaki leírása A Logalux P750 S kombinált tárolók méretei és mszaki adatai 20/1 A Logalux P750 S kombi tároló f- és csatlakozó méretei Logalux kombi tároló P750 S Tároló átmér szigeteléssel/nélkül ØD/ØD tar mm 1000/800 Hideg víz belépés ØEK coll R¾ tés leeresztés ØEL coll R1¼ Tároló szolár oldali visszatér ØRS1 coll R1 Tároló szolár oldali elremen ØVS1 coll R1 Olaj/gáz kondenzációs kazán visszatér ØRS2 coll R1¼ Olaj/gáz kondenzációs kazán elremen ØVS3 coll R1¼ Olaj/gáz fkazán visszatér ØRS3 coll R1¼ kör visszatér ØRS4 coll R1¼ kör elremen ØVS4 coll R1¼ Szilárd tüzelés kazán elremen ØVS2 coll R1¼ Cirkulációs belép ØEZ coll R¾ Melegvíz kilépés ØAW coll R¾ Tároló térfogat l 750 Átmeneti tárolórész térfogat l 400 HMV tároló térfogat l 160 Szolár hcserél térfogat l 16,4 Szolár hcserél nagysága m 2 2,15 Készenléti hszükséglet kwh/24h 3,7 Teljesítményszám (hcserél fenn) N L 3 Tartós teljesítmény 80/45/10 o C-nál kw(l/h) 28(688) Kollektorok száma ld.86/1 Tömeg (nettó) kg 262 Max. üzemi nyomás szolár/f-/melegvíz bar 8/3/10 Max. üzemi hmérséklet fvíz/melegvíz o C 95/95 20/2 A Logalux P750 S kombi tároló mszaki adatai 1) A DIN szerint: melegvíz hmérséklet 65 o C, környezeti hmérséklet 20 o C 2) A DIN 4708 szerint 60 o C-os tároló és 80 o C-os ftési elremen hmérsékletnél 3) víz elremen/melegvíz kilép/hidegvíz belép hmérsékletnél 20 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

23 A rendszer összetevinek mszaki leírása 2 A Logalux PL /2S kombinált termoszifon tárolók méretei és mszaki adatai 21/1 A Logalux PL /2S kombi termoszifon tároló f- és csatlakozó méretei Logalux kombi termoszifon tároló PL750/2S PL1000/2S Tároló átmér szigeteléssel/nélkül ØD/ØD tar mm 1000/ /900 Hideg víz belépés ØEK coll R1 R1 tés leeresztés ØEL coll R1¼ R1¼ Szolár/melegvíz leeresztés ØEL1/ØEL2 coll R1¼ R1¼ Tároló szolár oldali visszatér ØRS1 coll R1¼ R1¼ Tároló szolár oldali elremen ØVS1 coll R1¼ R1¼ Olaj/gáz kondenzációs kazán visszatér ØRS2 coll R1¼ R1¼ Olaj/gáz kondenzációs kazán elremen ØVS3 coll R1¼ R1¼ Olaj/gáz fkazán visszatér ØRS3 coll R1¼ R1¼ Olaj/gáz fkazán elremen ØVS5 coll R1¼ R1¼ kör visszatér ØRS4 coll R1¼ R1¼ kör elremen ØVS4 coll R1¼ R1¼ Szilárd tüzelés kazán elremen ØRS5 coll R1¼ R1¼ Szilárd tüzelés kazán visszatér ØVS2 coll R1¼ R1¼ Cirkulációs belép ØEZ coll R1¼ R1¼ Melegvíz kilépés ØAW coll R1¼ R1¼ Elektromos fpatron ØEH coll R1½ R1½ Tároló térfogat l Átmeneti tárolórész térfogat l HMV tároló össztérfogat/készenléti tér l 300/ /150 Szolár hcserél térfogat l 1,4 1,4 Szolár hcserél nagysága m 2 1,0 1,2 Készenléti hszükséglet kwh/24h 3,7 4,57 Teljesítményszám (hcserél fenn) N L 3,8 3,8 Tartós teljesítmény 80/45/10 o C-nál kw(l/h) 28(688) 28(688) Kollektorok száma ld.86/1 ld.86/1 Tömeg (nettó) kg Max. üzemi nyomás szolár/f- /melegvíz bar 8/3/10 8/3/10 Max. üzemi hmérséklet víz/melegvíz o C 95/95 95/95 21/2 A Logalux PL.. /2S kombi termoszifon tároló mszaki adatai 1) A DIN szerint: melegvíz hmérséklet 65 o C, környezeti hmérséklet 20 o C 2) A DIN 4708 szerint 60 o C-os tároló és 80 o C-os ftési elremen hmérsékletnél 3) Fvíz elremen/melegvíz kilép/hidegvíz belép hmérsékletnél Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 21

24 2 A rendszer összetevinek mszaki leírása _ 2.2.4A DUO FWS kombinált tároló Kiváló tulajdonságok és sajátosságok Korrózióálló acélból (W anyag) készült hullámos cs biztosítja a higiénikus HMV termelést. A hullámos cs nagy felülete nagy mennyiség melegvízet biztosít. A nagyméret húzott-cs szolár hcserél biztosítja az optimális szolár üzemet. A szolár hcserél a ftési vízben található, ezért nem áll fenn a vízkövesedés veszélye. Keskeny kivitel a könny beszállítás érdekében. Minden ivóvíz- és fvízoldali csatlakozás a tároló oldalán található. Az érzékelk kapocslécbe köthetk, ez biztosítja változtatható elhelyezésüket. Felépítés és mködés A tárolón belül található egy nemesacél hullámos-cs (ld. 22/1 ábra, 2. tétel), amely egy tartószerkezetet vesz körül. A hullámos cs fels része különösen nagy felület, hogy nagy melegvíz mennyiséget állítson el. Az alsó részt úgy méretezték, hogy a hideg víz intenzíven tse az átmeneti tárolót, ezáltal a szolár hnyereség optimális lesz. Ha nincs szolár hszállítás, az átmeneti tárolót egy hagyományos fkazánnal, illetve egy szilárd tüzelés kazánnal is fel lehet fteni. Az átmeneti tároló mérséklete (fent) közvetve meghatározza a HMV hmérsékletet is, és nagyban befolyásolja a feltöltési teljesítményt. A berendezés csatlakozásánál ajánlott egy visszatér hmérséklet figyelt (ld. 55. oldal), illetve az SC40 szolár szabályozóval vagy az FM443 szolármodullal összekapcsolt HZG-készletet (ld. 31. oldal) telepíteni. 22/1 A Duo FWS kombi tároló felépítése Jelmagyarázat 1 Melegvíz kilépés 2 Nemesacél hullámos cs 3 Tárolótér 4 Szolár hcserél 5 Hidegvíz belépés Méretek, csatlakozó méretek és mszaki adatok ld. 23/1 és 23/2 ábrák 22 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

25 A rendszer összetevinek mszaki leírása 2 A Duo FWS kombinált tárolók méretei és mszaki adatai 23/1 A Duo FWS kombi tároló f- és csatlakozó méretei Kombi tároló Duo FW750 Duo FWS1000 Tároló átmér hszigeteléssel 80 mm ØD W mm mm ØD W mm Tároló átmér hszigetelés nélkül ØD mm Magasság H mm Magasság hszigeteléssel 80 mm H W mm mm H W mm Hidegvíz belépés ØEK coll R1¼ R1¼ H EK mm Tároló szolár oldali visszatér ØRS1 coll G1 G1 H RS1 mm Tároló szolár oldali elremen ØVS1 coll G1 G1 HV S1 mm Olaj/gáz kond. kazán visszatér HMV-nél ØRS2 coll G1½ G1½ kör elremen/pelletkazán visszatér H RS2 mm Olaj/gáz kond. kazán visszatér HMV-nél ØRS5 coll G1½ G1½ (változat) H RS5 mm Olaj/gáz kond. kazán elremen HMV-nél ØVS3 coll G1½ G1½ HV S3 mm kör visszatér ØRS3 coll G1½ G1½ H RS3 mm Pelletkazán fkör elremen ØVS4 coll G1½ G1½ HV S4 mm /2 A Duo FWS kombi tároló mszaki adatai Folytatás a következ oldalon Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 23

26 2 A rendszer összetevinek mszaki leírása Kombi tároló Duo FW750 Duo FWS1000 Szilárd tüzelés kazán ØRS4 coll G1½ G1½ visszatér H RS4 mm Pellet/szilárd tüzelés ØVS4 coll G1½ G1½ kazán elremen H VS4 mm Melegvíz kilépés ØAB coll R1¼ R1¼ H AB mm Tároló térfogat l Nemesacél hullámos-cs térfogat (ivóvíz) l Nemesacél hullámoscs felület m Szolár hcserél térfogat l Szolár hcserél nagysága m 2 2,2 2,7 Teljesítményszám 30 kw kazántelj.-nél N L 3,2-45 kw kazántelj.-nél N L - 4,2 Tölt teljesítmény 10 l/perc l l/perc l Kollektorok száma ld. 86/1 ld. 86/1 Tömeg (nettó) kg Max. üzemi nyomás f- /melegvíz/szolár bar 3/10/10 3/10/10 Max. üzemi hmérséklet /melegvíz/szolár o C 95/95/110 95/95/110 23/2 A Duo FWS kombi tároló mszaki adatai 1) A DIN 4708 T3 szerint 2) Utánftés nélkül, a tároló résztöltése 70 o C-on, HMV hmérséklet 45 o C 24 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

27 _ A Logalux PL750, PL1000 és PL1500 termoszifon tároló, mint ftési tároló Kiváló tulajdonságok és sajátosságok A rendszer összetevinek mszaki leírása 2 Alkalmazható 8 kollektorig (Logalux PL750 és PL1000-nél), illetve 16 kollektorig (PL1500-nál), és más megújuló energiaforrások esetén is. A szabadalmaztatott hvezet cs biztosítja a réteges tároló feltöltést. A felhajtóer által vezérelt manyag gravitációs csappantyú a rétegzett töltéshez. A nagy tárolótérfogat miatt optimálisan alkalmazható ftési tárolóként (pl. két tárolós rendszerben). 100 mm vastag, FCKW-mentes poliuretán szigetelés, kék burkolattal Felépítés és mködés Ez az acéllemezbl készült termoszifon tároló 3 nagyságban létezik: Logalux PL750-es típus 750 l térfogattal, 25/1 A Logalux PL750 és PL1000 termoszifon átmeneti tároló Logalux PL1000-es típus 1000 l térfogattal, Logalux PL1500-as típus 1500 l térfogattal. A Logalux PL1500-as tárolónak két szolár cserélje van. A termoszifon-elv részletes leírása a 14. oldalon található. Jelmagyarázat (ld. 25/1 ábra) 1 Hszigetelés 2 Tárolótér 3 Hvezet cs 4 Gravitációs csappantyú 5 Szolár hcserél (csöves ffelület) 25/2 A Logalux PL1500 termoszifon átmeneti tároló Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 25

28 2 A rendszer összetevinek mszaki leírása A Logalux PL750, PL1000 és PL1500 termoszifon tárolók méretei és mszaki adatai 26/1 A Logalux PL.. termoszifon átmeneti tároló f-és csatlakozó méretei Logalux átmeneti termoszifon tároló PL750 PL1000 PL1500 Tároló átmér szigeteléssel/nélkül ØD/Ød tar mm 1000/ / Magasság H mm Tároló szolár oldali visszatér H RS1 mm Tároló szolár oldali elremen H VS1 mm Tároló visszatér ØRS2-VS4 coll R1¼ R1¼ R1½ H RS2 mm H RS3 mm H RS4 mm Tároló elremen ØVS2-VS4 coll R1¼ R1¼ R1½ H VS2 mm H VS3 mm H VS4 mm Lábak távolsága A1 mm A2 mm Tároló térfogat l Szolár hcserél térfogat l 2,4 2,4 5,4 Szolár hcserél nagysága m ,2 Készenléti hszükséglet kwh/24h 3,7 4,57 5,3 Kollektorok száma ld.86/3 ld.86/3 ld.86/3 Tömeg (nettó) kg Max. üzemi nyomás (szolár cserél/fvíz) bar 8/3 8/3 8/3 Max. üzemi hmérséklet (fvíz) o C /2 A Logalux PL.. termoszifon átmeneti tárolók mszaki adatai, rásegít ftéshez 1) A DIN szerint: melegvíz hmérséklet 65 o C, környezeti hmérséklet 20 o C 26 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6

29 A rendszer összetevinek mszaki leírása 2 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 2.3 A szolár rendszer szabályozása _ Kiválasztási segédlet A szabályozás kiválasztása és szállítási terjedelme Az alkalmazási terület és a kazán szabályozása alapján különböz szabályzókat és ködtet modulokat választhatunk: termel berendezés Logamatic EMS szabályozással: Szolár berendezés HMV termeléshez: RC35 kezelegység SM10 szolár ködtet egységgel (ld. 29. oldal) Szolár berendezés HMV termeléshez és kiegészít ftéshez: Logamatic 4121 szabályozás FM443 szolár ködtet egységgel (ld. 31. oldal) termel berendezés Logamatic 2107 szabályozással: FM244 szolár ködtet egység (ld. 30. oldal) termel berendezés Logamatic 4000 szabályozással: FM443 szolár ködtet egység (ld. 31. oldal) termel berendezés küls szabályozással: SC20 vagy SC40 szabályozó (ld. 34. oldal) A szolár mködtet modulok, illetleg az SC20 és SC40 szabályozók szállítási terjedelme mindig tartalmaz: egy FSK kollektor hmérséklet érzéke- t (NTC 20K, ø6 mm, 2,5 m kábel), és egy FSS tároló hmérséklet érzékelt (NTC 10K, ø9,7 mm, 3,1 m kábel). xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 2.3.2Szabályozási stratégiák mérséklet különbségen alapuló szabályozás Automata üzemmódban a szolár szabályozás figyeli, hogy a szolár tároló töltdik-e a szolár rendszerbl. Ehhez a szabályozás összehasonlítja az FSK érzékel által mért kollektor hmérsékletet az FSS érzékel által a tároló alján mért hmérséklettel. Elegenden ers napsugárzásnál - azaz ha meghaladjuk a kollektor és a tároló közötti hmérséklet-különbség beállított értékét - bekapcsol a kollektor kör keringet szivattyúja és a tároló töltdik (melegszik). Hosszabb ideig tartó napsugárzásnál és kisebb HMV felhasználásnál a tároló túlmelegedhet. Ha a töltési folyamat során a tároló elér egy maximális hmérsékletet, a szolár kör szabályozása kikapcsolja a szolár kör keringet szivattyúját. A maximális tároló hmérséklet a szabályozón beállítható. Gyengébb napsugárzásnál a szivattyú fordulatszáma lecsökken, hogy a hmérsékletkülönbség állandó maradjon. A kisebb térfogatárammal a tároló tovább töltdik. A szolár szabályozás csak akkor kapcsolja ki a szivattyút, ha a hmérséklet különbség a minimális érték alá kerül, és a keringet szivattyú fordulatszámát a szolár szabályozás már a minimális értékre csökkentette. Ha a tároló hmérséklete már nem elegend a HMV szolgáltatás biztosításához, egy köri szabályozás gondoskodik a tároló utánftésérl egy hagyományos htermel (kazán) segítségével. 27/1 Szolár HMV termelés kapcsolási vázlata SC20 szabályozóval és síkkollektorrral. Balra: mköd szolár berendezés, jobbra: kazánnal történ utánftés gyenge napsugárzásnál. _ Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6 27

30 2 A rendszer összetevinek mszaki leírása Double-Match_Flow Az SM10, FM443 szolár mködtet modulok és az SC20 és SC40 szabályozók egy különleges High-Flow/Low-Flow (nagy áramlás/kis áramlás) stratégiát valósítanak meg a termoszifon tároló leginkább kedvez töltése érdekében. A tároló közepén elhelyezett felületi érzékel segítségével a szolár szabályozás értékeli a tároló töltöttségi állapotát. A szabályozás a töltöttségi állapottól függen kapcsolja a pillanatnyilag legkedvezbb High-Flow vagy Low- Flow üzemmódot. Ezt az átkapcsolási lehe- séget nevezzük Double-Match-Flow-nak (ketts összehangolt áramlásnak). A tároló készenléti terének felftése a Low-Flow-üzemben, elnykapcsolással Low-Flow üzemmódban a szabályozás megkísérli, hogy a kollektor (FSK érzékel) és a tároló (FSS érzékel) hmérséklete között 30 K különbség legyen. Ennek érdekében változtatja a szolár kör szivatytyújának fordulatszámát, és ezáltal a térfogat-áramot. 28/1 Egy termoszifon tároló készenléti terének elnykapcsolása q= 30 K esetén változtatható szivattyú forduletszámmal Low-Flow üzemben, amig az FSX felületi érzékel a 45 oc-t el nem éri. Az ebbl ered nagy elremen hmérséklet elsdlegesen a termoszifon tároló készenléti terét tölti. Ezáltal a tároló hagyományos kazánnal történ utánftését a lehet legjobban késleltetjük, és ezzel primer (fosszilis) energiát takarítunk meg. A termoszifon tároló normál töltése High-Flow-üzemben Ha a tároló készenléti tere elérte a 45 o C mérsékletet (FSX felületi érzékel), a szolár szabályozás megnöveli a szolár kör keringet szivattyújának fordulatszámát. A kollektor (FSK érzékel) és az alsó tárolótartomány (FSS érzékel) között elérend mérsékletkülönbség most 15 o C. A berendezés így kisebb elremen hmérséklettel dolgozik. Ebben az üzemmódban a hveszteségek a kollektorkörben kisebbek, és a rendszer hatásfoka a tároló töltésénél optimális. 28/2 Egy termoszifon teljes terének felftése ers napsugárzás és q= 15 K esetén nagy szivattyú fordulat-számmal High-Flow üzemben. Elegend kollektor-teljesítménynél a szabályozás eléri a kívánt hmérséklet-különbséget, amellyel a tároló töltése optimális kollektor-hatásfokkal folytatódik. Ha a kívánt hmérséklet-különbség már nem érhet el, a szolár szabályozás az alacsonyabb szivattyú-fordulatszámmal elérhet szolár hnyereséget használja ki mindaddig, amíg a kikapcsolási feltételek nem teljesülnek. A termoszifon tároló a felmelegített vizet a megfelel rétegzdésben tárolja (ld. 28/3 ábra). Ha a hmérsékletkülönbség 5 K alá csökken, a szabályozás kikapcsolja a szolár kör keringet szivattyúját. maximálisan elérhet elremen hmér- 28/3 Egy termoszifon tároló felftése a séklettel (<15 K) kis szivattyú fordulatszámmal gyenge napsugárzásnál Jelmagyarázat (ld. 28/1 28/3 ábrákat) A kollektor (FSK érz.) és a tároló alsó tere (FSS1 érz.) közötti hmérséklet További rövidítések ld oldal különbség R Szolár visszatér V Szolár elremen 28 Logasol szolártechnika használati melegvíz elállításhoz és rásegít ftéshez Tervezési segédlet /6
