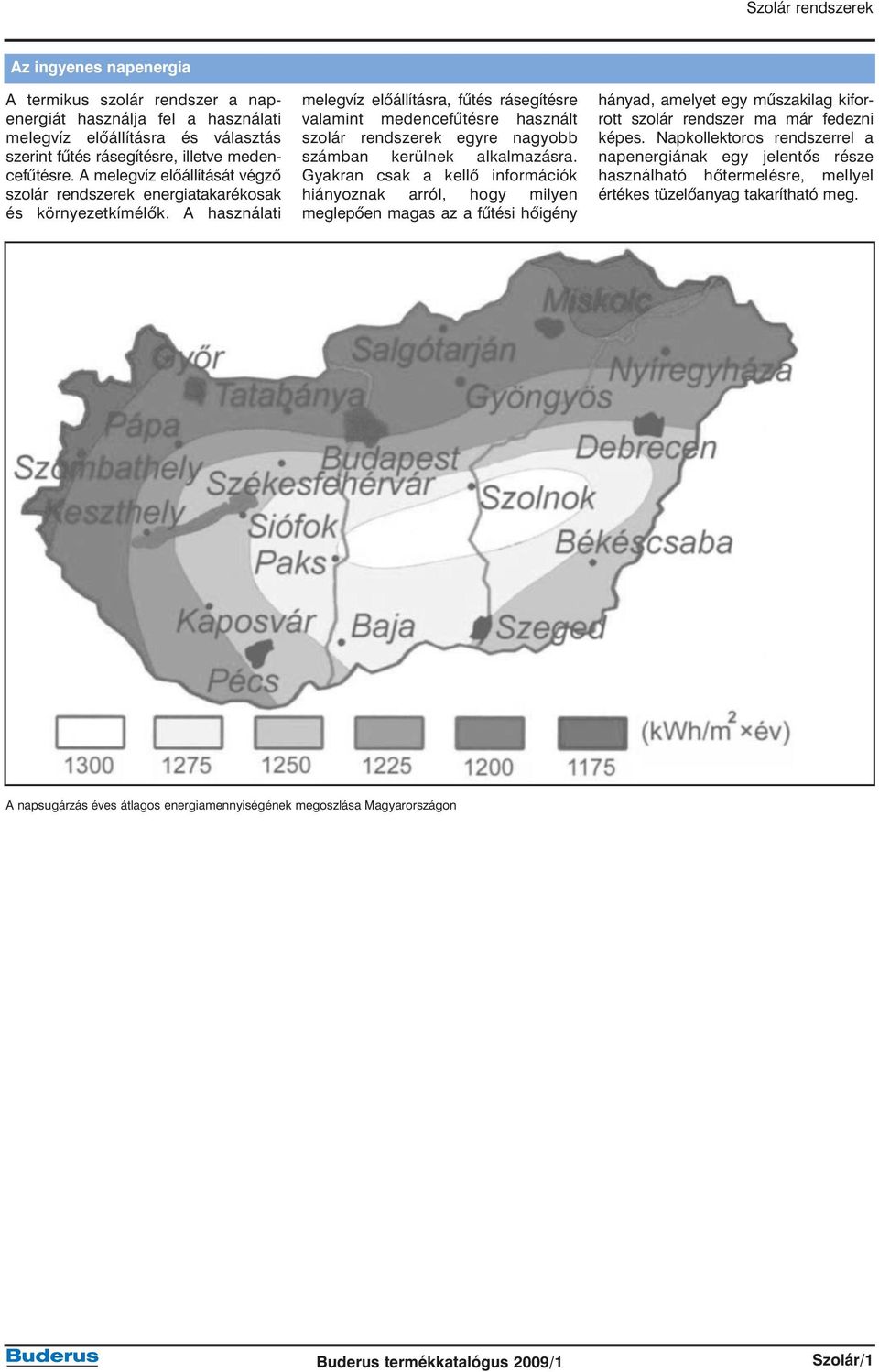

3 Az ingyenes napenergia A termikus szolár rendszer a napenergiát használja fel a használati melegvíz elõállításra és választás szerint fûtés rásegítésre, illetve medencefûtésre. A melegvíz elõállítását végzõ szolár rendszerek energiatakarékosak és környezetkímélõk. A használati melegvíz elõállításra, fûtés rásegítésre valamint medencefûtésre használt szolár rendszerek egyre nagyobb számban kerülnek alkalmazásra. Gyakran csak a kellõ információk hiányoznak arról, hogy milyen meglepõen magas az a fûtési hõigény hányad, amelyet egy mûszakilag kiforrott szolár rendszer ma már fedezni képes. Napkollektoros rendszerrel a napenergiának egy jelentõs része használható hõtermelésre, mellyel értékes tüzelõanyag takarítható meg. A napsugárzás éves átlagos energiamennyiségének megoszlása Magyarországon Szolár/1

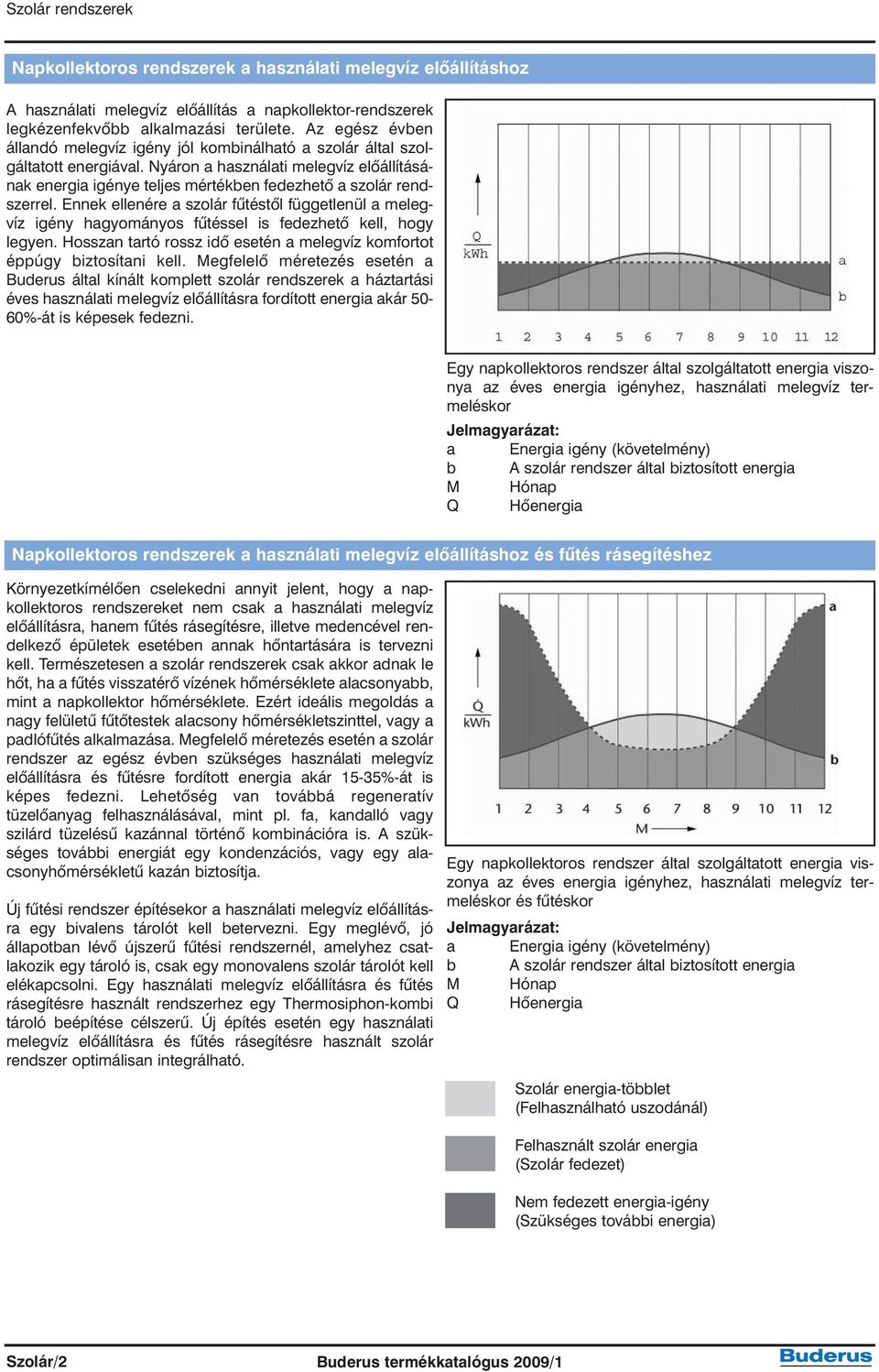

4 Napkollektoros rendszerek a használati melegvíz elõállításhoz A használati melegvíz elõállítás a napkollektor-rendszerek legkézenfekvõbb alkalmazási területe. Az egész évben állandó melegvíz igény jól kombinálható a szolár által szolgáltatott energiával. Nyáron a használati melegvíz elõállításának energia igénye teljes mértékben fedezhetõ a szolár rendszerrel. Ennek ellenére a szolár fûtéstõl függetlenül a melegvíz igény hagyományos fûtéssel is fedezhetõ kell, hogy legyen. Hosszan tartó rossz idõ esetén a melegvíz komfortot éppúgy biztosítani kell. Megfelelõ méretezés esetén a Buderus által kínált komplett szolár rendszerek a háztartási éves használati melegvíz elõállításra fordított energia akár 50-60%-át is képesek fedezni. Egy napkollektoros rendszer által szolgáltatott energia viszonya az éves energia igényhez, használati melegvíz termeléskor Jelmagyarázat: a Energia igény (követelmény) b A szolár rendszer által biztosított energia M Hónap Q Hõenergia Napkollektoros rendszerek a használati melegvíz elõállításhoz és fûtés rásegítéshez Környezetkímélõen cselekedni annyit jelent, hogy a napkollektoros rendszereket nem csak a használati melegvíz elõállításra, hanem fûtés rásegítésre, illetve medencével rendelkezõ épületek esetében annak hõntartására is tervezni kell. Természetesen a szolár rendszerek csak akkor adnak le hõt, ha a fûtés visszatérõ vízének hõmérséklete alacsonyabb, mint a napkollektor hõmérséklete. Ezért ideális megoldás a nagy felületû fûtõtestek alacsony hõmérsékletszinttel, vagy a padlófûtés alkalmazása. Megfelelõ méretezés esetén a szolár rendszer az egész évben szükséges használati melegvíz elõállításra és fûtésre fordított energia akár 15-35%-át is képes fedezni. Lehetõség van továbbá regeneratív tüzelõanyag felhasználásával, mint pl. fa, kandalló vagy szilárd tüzelésû kazánnal történõ kombinációra is. A szükséges további energiát egy kondenzációs, vagy egy alacsonyhõmérsékletû kazán biztosítja. Új fûtési rendszer építésekor a használati melegvíz elõállításra egy bivalens tárolót kell betervezni. Egy meglévõ, jó állapotban lévõ újszerû fûtési rendszernél, amelyhez csatlakozik egy tároló is, csak egy monovalens szolár tárolót kell elékapcsolni. Egy használati melegvíz elõállításra és fûtés rásegítésre használt rendszerhez egy Thermosiphon-kombi tároló beépítése célszerû. Új építés esetén egy használati melegvíz elõállításra és fûtés rásegítésre használt szolár rendszer optimálisan integrálható. Egy napkollektoros rendszer által szolgáltatott energia viszonya az éves energia igényhez, használati melegvíz termeléskor és fûtéskor Jelmagyarázat: a Energia igény (követelmény) b A szolár rendszer által biztosított energia M Hónap Q Hõenergia Szolár energia-többlet (Felhasználható uszodánál) Felhasznált szolár energia (Szolár fedezet) Nem fedezett energia-igény (Szükséges további energia) Szolár/2

5 Logasol SKN 3.0 szelektív síkkollektor Áttekintés R Szolár - visszatérõ V Szolár - elõremenõ M Merülõhüvely 1 Üveg fedés 2 Abszorber csíkok 3 Csõhárfa 4 Hõszigetelõ 5 Ház hátfal 6 Üvegszál erõsítésû keret 7 Mûanyag sarokelem 8 Gyüjtõcsõ lefedés Elõnyök kedvezõ ár-teljesítmény arány a tartósan terhelhetõ, robusztus alapanyag hosszú élettartamot biztosít nagy elnyelõképességû fekete krómréteg a kollektorok egyszerû és gyors csatlakoztatása szerszám nélkül 42 kg-os tömege által könnyen kezelhetõ, mozgatható megfelel a "Kék Angyal" környezetvédelmi elõírásoknak az abszorber hárfaalakú kialakítása a pangó térfogatok elkerülésével biztosítja a szolárfolyadék hosszú élettartamát az újrafelhasználható anyagok révén környezetkímélõ vízszintes és függõleges kivitelben szállítható A Logasol SKN 3.0 napkollektorok felépítése és az egyes elemek funkciója A Logasol SKN 3.0 napkollektor háza egy könnyû, nagyszilárdságú, üvegszál erõsítésû mûanyag profilból készült. A hátfal 0,6 mm vastag alumínium-cink bevonatú acéllemez. A kollektort elölrõl egy 3,2 mm vastag egyrétegû biztonsági üveg határolja. A kis vastartalmú, strukturált öntött üveg tükrözõdésmentes, nagy áteresztõ képességû (92% fényáteresztés), és nagymértékben terhelhetõ. Az 55 mm vastag ásványgyapot nagyon jó hõszigetelést biztosít. Az ásványgyapot jó hõállósággal rendelkezik, és nem bocsát ki gázokat. Az abszorbert nagy elnyelõképességû fekete krómréteggel bevont csíkok alkotják. A jó hõátadás miatt az abszorbert és a csöveket ultrahangos hegesztéssel kötik össze. Az egyszerû és gyors hidraulikus csatlakozás érdekében a Logasol SKN 3.0 napkollektor négy tömlõcsatlakozóval rendelkezik. A szolár tömõk szerszám nélkül, rugózó bilinccsel szerelhetõk. Ez a szerelési mód +170 C hõmérsékletig és 6 bar nyomásig alkalmazható. Szolár/3

6 A Logasol SKN 3.0 síkkollektor méretei és mûszaki adatai Logasol SKN 3.0-s Logasol SKN 3.0-w R V M Szolár visszatérõ Szolár elõremenõ Hõmérséklet mérõhely (érzékelõ merülõhüvely) Napkollektor Logasol SKN 3.0-s Logasol SKN 3.0-w Beépítési mód függõleges vízszintes Külsõ felület (bruttó felület) m 2 2,37 2,37 Besugárzott felület (fényhatás) m 2 2,26 2,26 Abszorber felület (nettó felület)) m 2 2,23 2,23 Abszorber térfogat l 0,86 1,25 Szelektivitás abszorpciós tényezõ % 95 ± 2 emissziós tényezõ % 12 ± 2 Tömeg kg Hatásfok η % 77 Tényleges hõátbocsátási k1 W/(m 2 x K) 3,6810 tényezõ k2 W/(m 2 x K 2 ) 0,0173 Hõkapacitás c kj/(m 2 x K) 2,96 Beesési szög korrekciós IAM dfu τα (50 ) 0,911 tényezõ IAM dir τα 0,900 Névleges térfogatáram V l/h 50 Stagnálási hõmérséklet C 188 Max. üzemi túlnyomás (próbanyomás) bar 6 Max. üzemi hõmérséklet C 120 Kollektor nyereség (525 kwh/(m 2 x a) minimális érték) > 525 DIN-regisztrációs szám F Szolár/4

7 Logasol SKS 4.0 nagyteljesítményû síkkollektor Áttekintés R Szolár - visszatérõ V Szolár - elõremenõ M Mérõhely (merülõhüvely 1 Üveg fedés 2 Felületi abszorber 3 Kettõs meander 4 Hõszigetelés 5 Ház hátfal 6 Üvegszál erõsítésû keret 7 Mûanyag sarokelem 8 Lefedõ perem Elõnyök nagyteljesítményû síkkollektor az üveg és az abszorber közötti tér nemesgázzal feltöltve és hermetikusan lezárva nincs párásodás az üveg belsõ felületén rövid reagálási idõ az abszorber bevonata tartósan védve a por, a nedvesség és a levegõ káros összetevõi ellen az üvegfedés optimális szigetelése nagyteljesítményû síkabszorber vákuumos eljárással készült réteggel és kettõs meander-csövezéssel egyoldali csatlakozómezõk 5 kollektor kapcsolásáig nagyon jó áramlási viszonyok (nincs pangás) a kollektorok gyors csatlakoztatása szerszám nélkül vízszintes és függõleges kivitelben szállítható A Logasol SKS 4.0 napkollektorok felépítése és az egyes elemek funkciója A Logasol SKS 4.0 napkollektor háza egy könnyû, nagyszilárdságú, üvegszál erõsítésû mûanyag profilból készült. A hátfal 0,6 mm vastag alumínium-cink bevonatú acéllemez. A kollektort elölrõl egy 3,2 mm vastag egyrétegû biztonsági üveg határolja. A kis vastartalmú, strukturált öntött üveg tükrözõdésmentes, nagy áteresztõ képességû (92% fényáteresztés), és nagymértékben terhelhetõ. Az 55 mm vastag ásványgyapot nagyon jó hõszigetelést biztosít. Az ásványgyapot jó hõállósággal rendelkezik, és nem bocsát ki gázokat. A rézbõl készült síkabszorber egy nagy elnyelõ képességû vákuumos eljárással készült réteget kap. A hátoldalán található kettõs meander-csövezést a különösen jó hõátadás érdekében ultrahangos hegesztési eljárással kötik az abszorberhez. Szolár/5

8 A Logasol SKS 4.0 nagyteljesítményû síkkollektor méretei és mûszaki adatai Logasol SKS 4.0-s Logasol SKS 4.0-w R V M Szolár visszatérõ Szolár elõremenõ Hõmérséklet mérõhely (érzékelõ merülõhüvely) Napkollektor Logasol SKN 4.0-s Logasol SKN 4.0-w Beépítési mód függõleges vízszintes Külsõ felület (bruttó felület) m 2 2,37 2,37 Besugárzott felület (fényhatás) m 2 2,1 2,1 Abszorber felület (nettó felület)) m 2 2,1 2,1 Abszorber térfogat l 1,43 1,76 Szelektivitás abszorpciós tényezõ % 95 ± 2 emissziós tényezõ % 5 ± 2 Tömeg kg Hatásfok η % 85,1 Tényleges hõátbocsátási k1 W/(m 2 x K) 4,0360 tényezõ k2 W/(m 2 x K 2 ) 0,0108 Hõkapacitás c kj/(m 2 x K) 4,82 Beesési szög korrekciós IAM dfu τα (50 ) 0,95 tényezõ IAM dir τα 0,90 Névleges térfogatáram V l/h 50 Stagnálási hõmérséklet C 204 Max. üzemi túlnyomás (próbanyomás) bar 10 Max. üzemi hõmérséklet C 120 Kollektor nyereség (525 kwh/(m 2 x a ) minimális érték) > 525 DIN-regisztrációs szám F Szolár/6

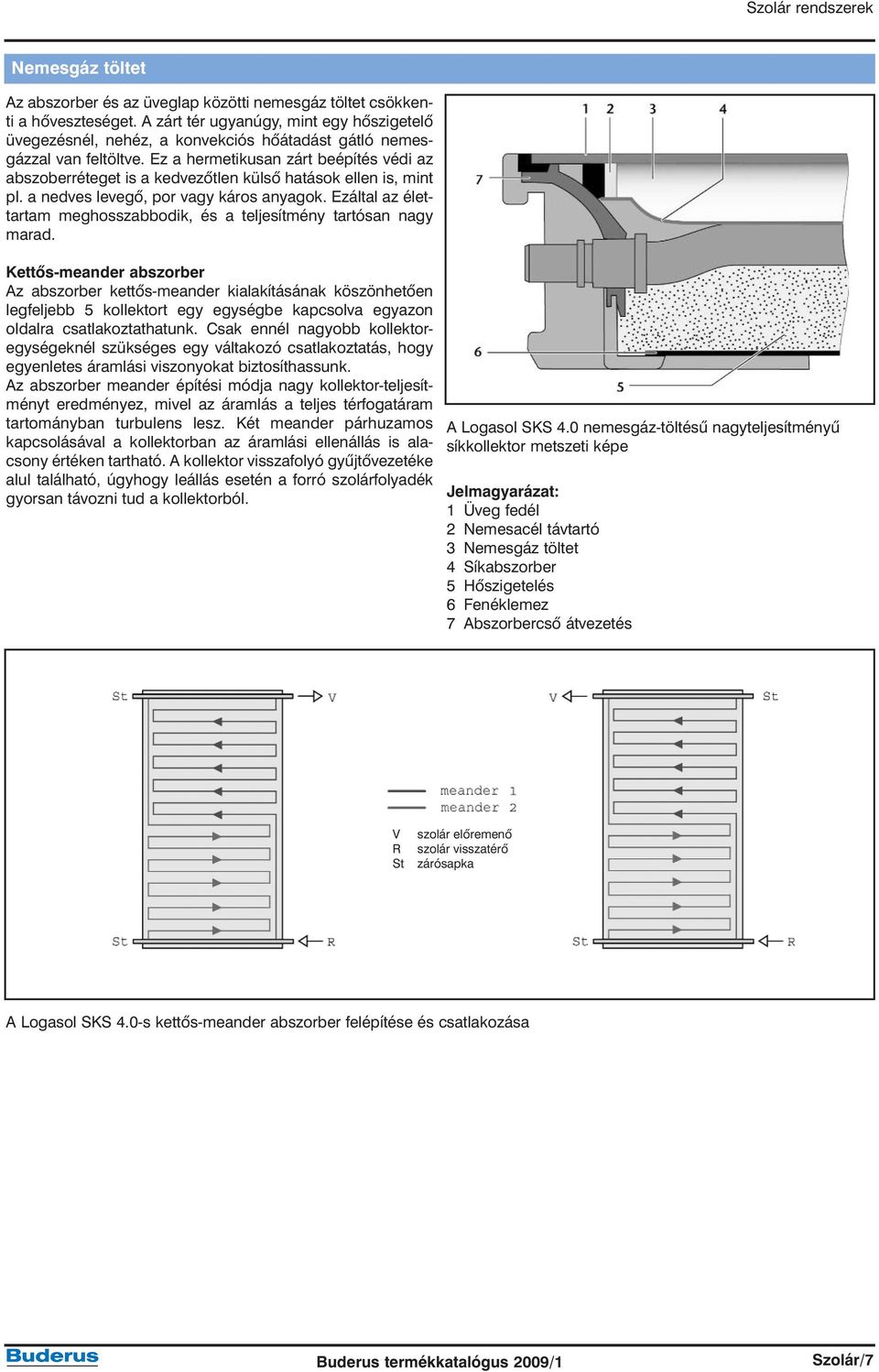

9 Nemesgáz töltet Az abszorber és az üveglap közötti nemesgáz töltet csökkenti a hõveszteséget. A zárt tér ugyanúgy, mint egy hõszigetelõ üvegezésnél, nehéz, a konvekciós hõátadást gátló nemesgázzal van feltöltve. Ez a hermetikusan zárt beépítés védi az abszoberréteget is a kedvezõtlen külsõ hatások ellen is, mint pl. a nedves levegõ, por vagy káros anyagok. Ezáltal az élettartam meghosszabbodik, és a teljesítmény tartósan nagy marad. Kettõs-meander abszorber Az abszorber kettõs-meander kialakításának köszönhetõen legfeljebb 5 kollektort egy egységbe kapcsolva egyazon oldalra csatlakoztathatunk. Csak ennél nagyobb kollektoregységeknél szükséges egy váltakozó csatlakoztatás, hogy egyenletes áramlási viszonyokat biztosíthassunk. Az abszorber meander építési módja nagy kollektor-teljesítményt eredményez, mivel az áramlás a teljes térfogatáram tartományban turbulens lesz. Két meander párhuzamos kapcsolásával a kollektorban az áramlási ellenállás is alacsony értéken tartható. A kollektor visszafolyó gyûjtõvezetéke alul található, úgyhogy leállás esetén a forró szolárfolyadék gyorsan távozni tud a kollektorból. A Logasol SKS 4.0 nemesgáz-töltésû nagyteljesítményû síkkollektor metszeti képe Jelmagyarázat: 1 Üveg fedél 2 Nemesacél távtartó 3 Nemesgáz töltet 4 Síkabszorber 5 Hõszigetelés 6 Fenéklemez 7 Abszorbercsõ átvezetés V R St szolár elõremenõ szolár visszatérõ zárósapka A Logasol SKS 4.0-s kettõs-meander abszorber felépítése és csatlakozása Szolár/7

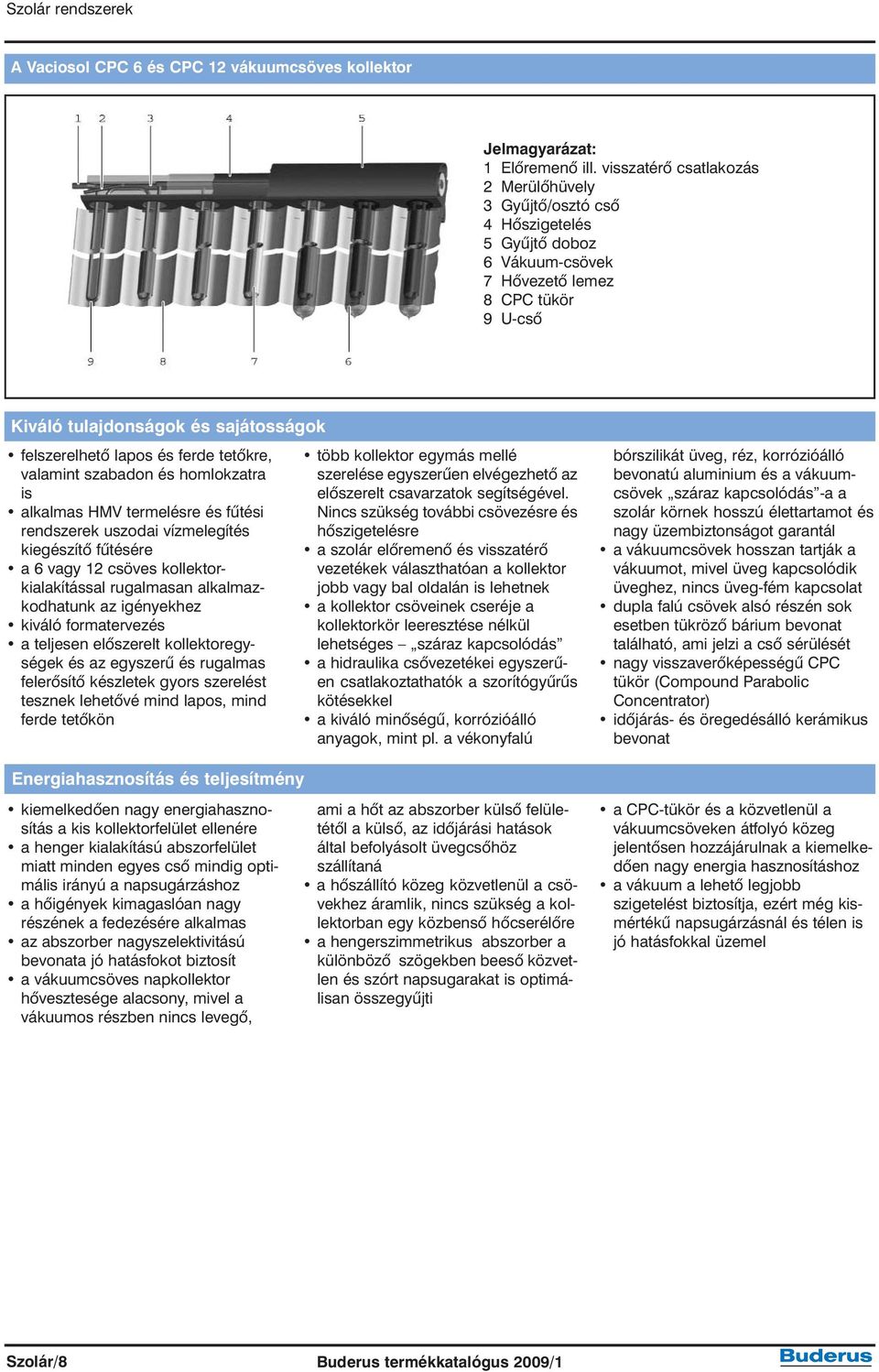

10 A Vaciosol CPC 6 és CPC 12 vákuumcsöves kollektor Jelmagyarázat: 1 Elõremenõ ill. visszatérõ csatlakozás 2 Merülõhüvely 3 Gyûjtõ/osztó csõ 4 Hõszigetelés 5 Gyûjtõ doboz 6 Vákuum-csövek 7 Hõvezetõ lemez 8 CPC tükör 9 U-csõ Kiváló tulajdonságok és sajátosságok felszerelhetõ lapos és ferde tetõkre, valamint szabadon és homlokzatra is alkalmas HMV termelésre és fûtési rendszerek uszodai vízmelegítés kiegészítõ fûtésére a 6 vagy 12 csöves kollektorkialakítással rugalmasan alkalmazkodhatunk az igényekhez kiváló formatervezés a teljesen elõszerelt kollektoregységek és az egyszerû és rugalmas felerõsítõ készletek gyors szerelést tesznek lehetõvé mind lapos, mind ferde tetõkön több kollektor egymás mellé szerelése egyszerûen elvégezhetõ az elõszerelt csavarzatok segítségével. Nincs szükség további csövezésre és hõszigetelésre a szolár elõremenõ és visszatérõ vezetékek választhatóan a kollektor jobb vagy bal oldalán is lehetnek a kollektor csöveinek cseréje a kollektorkör leeresztése nélkül lehetséges száraz kapcsolódás a hidraulika csõvezetékei egyszerûen csatlakoztathatók a szorítógyûrûs kötésekkel a kiváló minõségû, korrózióálló anyagok, mint pl. a vékonyfalú bórszilikát üveg, réz, korrózióálló bevonatú aluminium és a vákuumcsövek száraz kapcsolódás -a a szolár körnek hosszú élettartamot és nagy üzembiztonságot garantál a vákuumcsövek hosszan tartják a vákuumot, mivel üveg kapcsolódik üveghez, nincs üveg-fém kapcsolat dupla falú csövek alsó részén sok esetben tükrözõ bárium bevonat található, ami jelzi a csõ sérülését nagy visszaverõképességû CPC tükör (Compound Parabolic Concentrator) idõjárás- és öregedésálló kerámikus bevonat Energiahasznosítás és teljesítmény kiemelkedõen nagy energiahasznosítás a kis kollektorfelület ellenére a henger kialakítású abszorfelület miatt minden egyes csõ mindig optimális irányú a napsugárzáshoz a hõigények kimagaslóan nagy részének a fedezésére alkalmas az abszorber nagyszelektivitású bevonata jó hatásfokot biztosít a vákuumcsöves napkollektor hõvesztesége alacsony, mivel a vákuumos részben nincs levegõ, ami a hõt az abszorber külsõ felületétõl a külsõ, az idõjárási hatások által befolyásolt üvegcsõhöz szállítaná a hõszállító közeg közvetlenül a csövekhez áramlik, nincs szükség a kollektorban egy közbensõ hõcserélõre a hengerszimmetrikus abszorber a különbözõ szögekben beesõ közvetlen és szórt napsugarakat is optimálisan összegyûjti a CPC-tükör és a közvetlenül a vákuumcsöveken átfolyó közeg jelentõsen hozzájárulnak a kiemelkedõen nagy energia hasznosításhoz a vákuum a lehetõ legjobb szigetelést biztosítja, ezért még kismértékû napsugárzásnál és télen is jó hatásfokkal üzemel Szolár/8

11 A rendszer összetevõinek mûszaki leírása A gyûjtõdoboz és a hõátviteli egység A gyûjtõdobozban találhatók a szigetelt gyûjtõ és elosztó csövek. Az elõremenõ, illetve visszatérõ csatlakozók választhatóan a jobb vagy bal oldalra szerelhetõk. Minden vákuumcsõben található egy közvetlenül átáramló U- csõ, amelyek a gyûjtõ, illetve elosztó csõre csatlakoznak, így minden egyes vákuumcsõ azonos hidraulikai ellenállást biztosít. Ez az U-csõ a hõvezetõ lemezzel együtt a vákuumcsövek belsõ oldalára van sajtolva. Vákuumcsõ A vákuumcsövek geometriailag és teljesítményre optimalizáltak. A csövek két koncentrikus üvegcsõbõl állnak, egyik végükön félgömb alakú végzõdéssel, a másik végükön össze vannak olvasztva. A csövek közötti térbõl a levegõt kiszívták, és végül a teret hermetikusan lezárták. Hogy a nap energiáját hasznosíthassuk, a belsõ csõ külsõ felületén egy környezetbarát, nagy szelektivitású réteg található, amely abszorberként mûködik. Ez a réteg a vákuumos térben, védetten helyezkedik el. A réteget szórt technológiával felvitt aluminium-nitrit alkotja, amely nagyon kis emissziós és nagyon jó abszorpciós tulajdonságokkal rendelkezik. A dupla falú csövek alsó részén sok esetben tükrözõ bárium bevonat található, ami jelzi a csõ sérülését. CPC-tükör A vákuumcsövek hatékonyságának növelésére, a csövek mögé egy nagy visszaverõképességû, idõjárásálló CPC tükröt helyeztek el (Compound Parabolic Concentrator = kettõs parabolikus tükör). A tükör különleges geometriája biztosítja, hogy a közvetlen és a szórt napsugárzás kedvezõtlen beesési szögek esetén is az abszorberre jusson. Ez lényegesen megnöveli egy napkollektor energiahasznosítását. A Vaciosol CPC 6 és CPC 12 vákuumcsöves kollektorok egy vákuumcsövének metszeti képe Jelmagyarázat: 1 Rézcsõ 2 Hõvezetõ lemez 3 Abszorber réteg 4 Vákuum-csõ 5 CPC tükör A Vaciosol CPC 6 és CPC 12 vákuumcsöves kollektorok CPC tükrei Szolár/9

12 A Vaciosol CPC 6 és CPC 12 vákuumcsöves kollektor méretei és mûszaki adatai Vaciosol vákuumcsöves kollektor CPC 6 CPC 12 Vákuumcsövek száma 6 12 Beépítési mód függõleges Külsõ felület (bruttó felület) m 2 1,43 2,82 Besugárzott felület (fényhatás) m 2 1,28 2,56 Abszorbciós térfogat l 0,97 1,91 Szelektivitás abszorpciós tényezõ % > 95 emissziós tényezõ % < 5 Tömeg kg Hatásfok η % 66,5 Tényleges hõátbocsátási tényezõ k1 W/(m 2 x K) 0,7210 k2 W/(m 2 x K 2 ) 0,0060 Hõkapacitás c kj/(m 2 x K) 7,974 Névleges térfogatáram V l/h Stagnálási hõmérséklet C 295 Max. üzemi túlnyomás (próbanyomás) bar 10 Kollektor nyereség (525 kwh/(m 2 x a) minimális érték) > 525 DIN-regisztrációs szám Z-DDK-MUC A Logasol tárolók szolár rendszerekhez A tárolók részletes mûszaki adatai a katalógus "Melegvíztárolók" címû fejezetben találhatók. Szolár/10

13 A szolár rendszer szabályozása A szabályozás kiválasztása és szállítási terjedelme Az alkalmazási terület és a kazán szabályozása alapján különbözõ szabályzókat és mûködtetõ modulokat választhatunk: hõtermelõ készülék EMS alapú szabályozással: - szolár rendszer HMV termeléshez: RC35 kezelõ egység SM10 szolár mûködtetõ egységgel A Logamatic szabályozó rendszer A szabályozók és a hozzá rendelhetõ kiegészítõ modulok további részletes mûszaki adatai a katalógus "Logamatic szabályozórendszerek" címû fejezetben találhatók. - szolár rendszer HMV termeléshez és kiegészítõ fûtéshez: Logamatic 4121 szabályozás FM443 szolár mûködtetõ egységgel hõtermelõ készülék Logamatic 2107 szabályozással: FM244 szolár mûködtetõ egység hõtermelõ készülék Logamatic 4000 szabályozással: FM443 szolár mûködtetõ egység hõtermelõ készülék külsõ szabályozással: SC20 vagy SC40 szabályozó A szolár mûködtetõ modulok, illetõleg az SC20 és SC40 szabályozók szállítási terjedelme mindig tartalmaz: egy FSK kollektor hõmérséklet érzékelõt (NTC 20K, Ø6 mm, 2,5 m kábel), és egy FSS tároló hõmérséklet érzékelõt (NTC 10K,Ø 9,7 mm, 3,1 m kábel). A "Szolár energiahozam optimalizálása" szabályozási funkció A szabályozás a kollektorban lévõ érzékelõ és a tároló alsó részében lévõ érzékelõ által mért hõmérsékletek közötti különbséget dolgozza fel. Bekapcsolja a szolár körben lévõ szivattyút, ha a hõmérséklet különbség a beállított 10 K értéket meghaladja. Ha a hõmérséklet különbség legalább 5 K-nél alacsonyabb, a szabályozás kikapcsolja a szolár köri szivattyút. A szolár modul rendelkezik egy kiegészítõ funkcióval, amely a szolár energiahozamot optimalizálja. A Logamatic szabályozókészülék ekkor a következõket vizsgálja: - áll-e rendelkezésre szolár energia és - elegendõ-e a tárolt hõmennyiség a melegvízzel történõ ellátásra A szolár energiahozamtól függõen a szabályozó csökkenti a kazán által termelendõ melegvíz hõmérséklet parancsolt értékét ("d" görbe). Elegendõ szolár energiahozam esetén így a kazánnal történõ utánfûtés elmarad. A melegvíz szükséglet így mindenkor fedezhetõ, mégpedig: - a szolár energiával - a tárolt hõmennyiséggel - a tároló kazánnal történõ utánfûtésének a szolár energiával történõ rásegítésével. A "Szolár energiahozam optimalizálása" szabályozási funkcióval a kétféle melegvíz komfort folyamatosan beállítható: - optimális szolár energiahozam kismértékben korlátozott melegvíz komfort esetén és - optimális melegvíz komfort kazánnal és szolár rendszer rel történõ melegvíz termelés esetén. A szolár energiahozam optimalizálása szabályozási funkció Jelmagyarázat ϑsp A tárolóban lévõ melegvíz hõmérséklete t Idõpont a Napsugárzás b Melegvíz hõmérséklet a tárolóban fenn c Melegvíz hõmérséklet a tárolóban lenn d A melegvíz hõmérséklet parancsolt értéke 1 Elsõ vízvétel (utánfûtés) 2 Második vízvétel (kielégítõ szolár hozam) 3 Harmadik vízvétel (kielégítõ tárolóhõmérséklet) Szolár/11

14 Logamatic SC10 szolár szabályozó Kiváló tulajdonságok és sajátosságok Önálló szolár rendszerek szabályozója, hõmérsékletkülönbségre történõ szabályozásra alkalmazható egyszerû szolár rendszerekhez. Egyszerûen kezelhetõ és ellenõrizhetõ a hõmérsékletkülönbségre történõ szabályozás mûködése, két érzékelõ bemenettel és egy kapcsoló kimenettel rendelkezik. Falra szerelhetõ, hõmérséklet és mûködési állapotot kijelzõ többszegmenses LCD kijelzõ animált rendszerpiktogramokkal, háttérvilágítással Két tároló közötti áttöltésre alkalmazható, pl. az elõmelegítõ tárolóban tárolt hõt a készenléti tárolóba átrétegezhetjük. Fûtés rásegítés esetén alkalmazható mint átmeneti tárolóbypass-kapcsoló. A hõmérséklet-értékek összehasonlításával vagy az átmeneti tárolóból, vagy a fûtési visszatérõbõl vezeti az áramlást a szolár rendszerbe. Ez a mûvelet fatüzelésû kazánoknál is alkalmazható. Hõmérséklet különbségen alapuló szabályozás A kívánt hõmérséklet különbség 4 K és 20 K között állítható be (gyári érték 10 K). A kollektor-hõmérséklet (FSK érzékelõ) és a lenti tároló-hõmérséklet (FSS érzékelõ) közti különbségnek a túllépése esetén a szivattyú bekapcsol. A beállított értéknél kisebb különbség esetén a szabályozó kikapcsolja a szivattyút. Továbbá beállíthatjuk még a tároló maximális hõmérsékletét 20 C és 90 C közötti értékre (gyári érték 60 C). Ha a tároló eléri a beállított maximális hõmérsékletet (FSS érzékelõ), a szabályozó kikapcsolja a szivattyút. Logamatic SC10 szolár szabályozó egyedi kijelzõ és kezelõ elemei A szabályozó kijelzõjén megjeleníthetõek a beállított hõmérséklet-értékek. A szabályzón ugyanakkor lekérhetõ a csatlakoztatott hõmérséklet-érzékelõk aktuális értékei, mindkét érzékelõre egyedileg. Szállítási terjedelem A szállítási terjedelembe tartozik: Egy FSK kollektor hõmérséklet érzékelõ (NTC 20 K, Ø 6 mm, 2,5 m csatlakozó kábel) Egy FSS tároló hõmérséklet érzékelõ (NTC 10 K, Ø 9,7 mm, 3,1 m csatlakozó kábel) Logamatic SC10 szolár szabályozó Jelmagyarázat: 1 LCD kijelzõ 2 Felfelé gomb 3 SET beállító gomb 4 Lefelé gomb 5 Üzemmód választó gomb (takarva) Alkalmazási terület Ajánlott bekapcsolási hõmérséklet-különbség K Egy szolár rendszer 10 Tároló bypass kapcsolása (kétutú szelep) 6 Átrétegzés két tárolónál 10 Ajánlott bekapcsolási hõmérséklet-különbség Szolár/12

15 Logamatic SC20 szolár szabályozó Kiváló tulajdonságok és sajátosságok Önálló szolár szabályozó HMV termelésre, a hõtermelõ készülék szabályzásától függetlenül. A termoszifon tároló készenléti terének a feltöltése elõnykapcsolással, és energetikailag optimalizált üzemvitel a Double-Match-Flow által (FSX felület hõmérséklet érzékelõ mint a tároló csatlakozó készlet AS1 ill AS1.6 tartozéka rendelhetõ). Különbözõ kivitelek: - SC20 a Logasol KS0105 komplett egységbe beépítve - SC20 falra szerelhetõ változat a Logasol KS01... szolár fûtõköri egységgel összekötve. Egyszerûen kezelhetõ és ellenõrizhetõ az egyfelhasználós berendezés, amely három érzékelõ bemenettel és egy fordulatszám-szabályozós, beállítható alsó teljesítményhatárú szolárköri szivattyút kapcsoló kimenettel rendelkezik. Hátsó megvilágítású többszegmenses LCD kijelzõ a rendszer piktogramjával. Automatikus üzemmódban a rendszer különbözõ állapotjelzõi (hõmérsékleti értékek, üzemórák száma, szivattyú fordulatszáma) lekérdezhetõk. A kollektor maximális hõmérsékletének túllépésekor a szivattyú kikapcsol. A kollektor minimális (20 C) hõmérsékleti értéke alatt a szivattyú akkor sem indul el (mûködik), ha a többi beállítási feltételek adottak. Vákuumcsöves kollektor esetén 20 C kollektor hõmérséklettõl a szolár szivattyú 15 percenként 5 másodperc idõtartamra bekapcsol, hogy a meleg szolárfolyadékot az érzékelõhöz eljuttassa. Az SC20 szolár szabályozó különleges kezelõ és kijelzõ egységei A digitális kijelzõ a már ismertetett funkciókon túl lehetõvé teszi a szolárköri keringetõ szivattyú fordulatszámának kijelzését is százalékos értékben. Az FSX érzékelõ opcionálisan rendelhetõ tartozék (AS1 tároló csatlakozó készlet) mellyel mérhetõek a következõ hõmérsékleti értékek: a tároló hõmérséklete fenn, a HMV tároló készenléti terében, vagy a tároló hõmérsékletét középen a Double-Match-Flow szabályozásnak (FSX itt felületi érzékelõként mûködik) Szállítási terjedelem A szállítási terjedelembe tartozik: Egy FSK kollektor hõmérséklet érzékelõ (NTC 20 K, Ø 6 mm, 2,5 m csatlakozó kábel) Egy FSS tároló hõmérséklet érzékelõ (NTC 10 K, Ø9,7 mm, 3,1 m csatlakozó kábel) Logamatic SC20 szolár szabályozó Jelmagyarázat: 1 Rendszer piktogramm 2 LCD kijelzõ 3 Forgatógomb 4 OK jóváhagyó gomb 5 Vissza léptetõ Logamatic SC20 szolár szabályozó LCD kijelzõje Jelmagyarázat: 1 Kollektor maximum ill. kollektor minimum hõmérséklet kijelzése 2 Hõmérséklet érzékelõ jele 3 LCD kijelzõ 4 Többfunkciós kijelzés (hõmérséklet, üzemórák, stb.) 5 Tároló maximális hõmérséklet kijelzése 6 Szolár kör ábrája Szolár/13

16 A rendszer összetevõinek mûszaki leírása Szabályozási mûveletek Automatikus üzemmódban az elõírt hõmérsékletkülönbséget a két csatlakoztatott hõmérséklet érzékelõ között 7 és 20 K között állíthatjuk be (gyári érték 10 K). Ennek a hõmérsékletkülönbségnek a túllépése, a kollektor érzékelõ (FSK érzékelõ) és a tároló lent érzékelõ (FSS érzékelõ) között bekapcsolja a szivattyút. A kijelzõn megjelenik a szolár folyadék áramlásának ábrája. Az SC20 fordulatszám szabályozási lehetõsége által a szolár berendezés hatékonysága megnövekszik. Ebbõl következik, hogy minimális fordulatszám elõírása nem szükséges. A hõmérséklet-különbségnek az elõírt érték alá csökkenése esetén a szabályozás kikapcsolja a szivattyút. A szivattyú védelme érdekében a legutolsó bekapcsolás után beállítható de legalább 24 órával, a szivattyú mintegy 3 másodpercig üzemel (beragadás elleni védelem). A forgató gombbal a berendezés különbözõ jellemzõit tudjuk elõhívni (hõmérsékleti értékek, üzemórák száma, szivattyú fordulatszáma). A hõmérséklet értékeit a piktogramban tételszámok jelzik. Az SC20 szolár szabályozó a tároló maximális hõmérsékletének 20 C és 90 C közötti beállítását teszi lehetõvé, amely beállítás a berendezés piktogramján látható. Ugyanígy a kollektor hõmérséklet maximális vagy minimális értékének elérése is kijelzésre kerül, és túllépésekor a szivattyú kikapcsol. A kollektor minimális hõmérséklete alatt a szivattyú akkor sem üzemel, ha az összes többi bekapcsolási feltétel adott. Az SC20 szabályozóba integrált vákuumcsöves kollektor funkció gondoskodik arról, hogy a nyomás lökés által a vákuumcsöves kollektorok üzeme optimális legyen. A Double-Match-Flow funkció (csak az FSX kiegészítõ érzékelõvel, mint az AS1 tároló-csatlakozó készlet tartozékával lehetséges) a fordulatszám szabályozási funkcióval együtt gondoskodik a tároló felsõ részének gyors feltöltésérõl, hogy a HMV kazán általi felfûtését elkerüljük. Logamatic SC40 szolár szabályozó Kiváló tulajdonságok és sajátosságok Önálló szolár szabályozó, különbözõ alkalmazási területekre, a hõfejlesztõ szabályozásától függetlenül, 27 féle szolár szabályozási funkció választható a HMV készítéstõl, rásegítõ fûtéstõl az uszodavíz melegítésig. Különbözõ kivitelek: - SC40 a Logasol KS0105 komplett egységbe beépítve - SC40 falra szerelhet változat a Logasol KS01... szolár fûtõköri egységgel összekötve. Egyszerûen kezelhetõ és ellenõrizhetõ. Maximum háromfelhasználós berendezés nyolc érzékelõ bemenettel és öt kapcsolási kimenettel rendelkezik. Ebbõl két érzékelõ a fordulatszám szabályozott szolárköri szivattyún beállítható alsó határérték funkció mûködését felügyeli. Hátsó megvilágítású grafikus LCD-kijelzõ a kiválasztott rendszer piktogramjával. Automatikus üzemben a rendszer különbözõ állapotjelzõi (hõmérsékleti értékek, üzemórák száma, szivattyú fordulatszáma) lekérdezhetõk. RS-232 csatlakozó az adatok továbbításához, továbbá beépített hõmennyiség mérõ (WMZ 1.2 opcionálisan rendelhetõ tartozék szükséges). A fûtésrásegítést is magába foglaló szolár rendszereknél az átmeneti tároló bypass kapcsolását is a szabályzó végzi. A legionella fertõzés elkerülése érdekében a HMV tárolót a szabályzó naponta felfûti. Elõmelegítõ tárolóval és készenléti tárolóval rendelkezõ szolár rendszereknél a szivattyúk vezérlésének megváltoztatásával a tároló tartalma átrétegzõdik, amint a készenléti tároló hõmérséklete az elõmelegítõ tároló hõmérséklete alá csökken. Két felhasználós szolár rendszernél megadható a felhasználók elsõbbsége, a második felhasználóra történõ váltás egy szivattyúval vagy egy kétutú szeleppel történik. Két kollektormezõs szétválasztott üzem esetén (például kelet-nyugat tájolás esetén) két szolárköri szivattyú szabályozása lehetséges. Egy külsõ lemezes hõcserélõ vezérelhetõ a szolár tároló töltéséhez. A kollektormezõ hûtése a szabályozott keringetõ szivattyú üzemelés által a pangási idõszakok csökkentése érdekében. Vákuumcsöves kollektor esetén 20 C kollektor hõmérséklettõl a szolár szivattyú 15 percenként 5 másodperc idõtartamra bekapcsol, hogy a meleg szolárfolyadékot az érzékelõhöz eljuttassa. Szolár/14

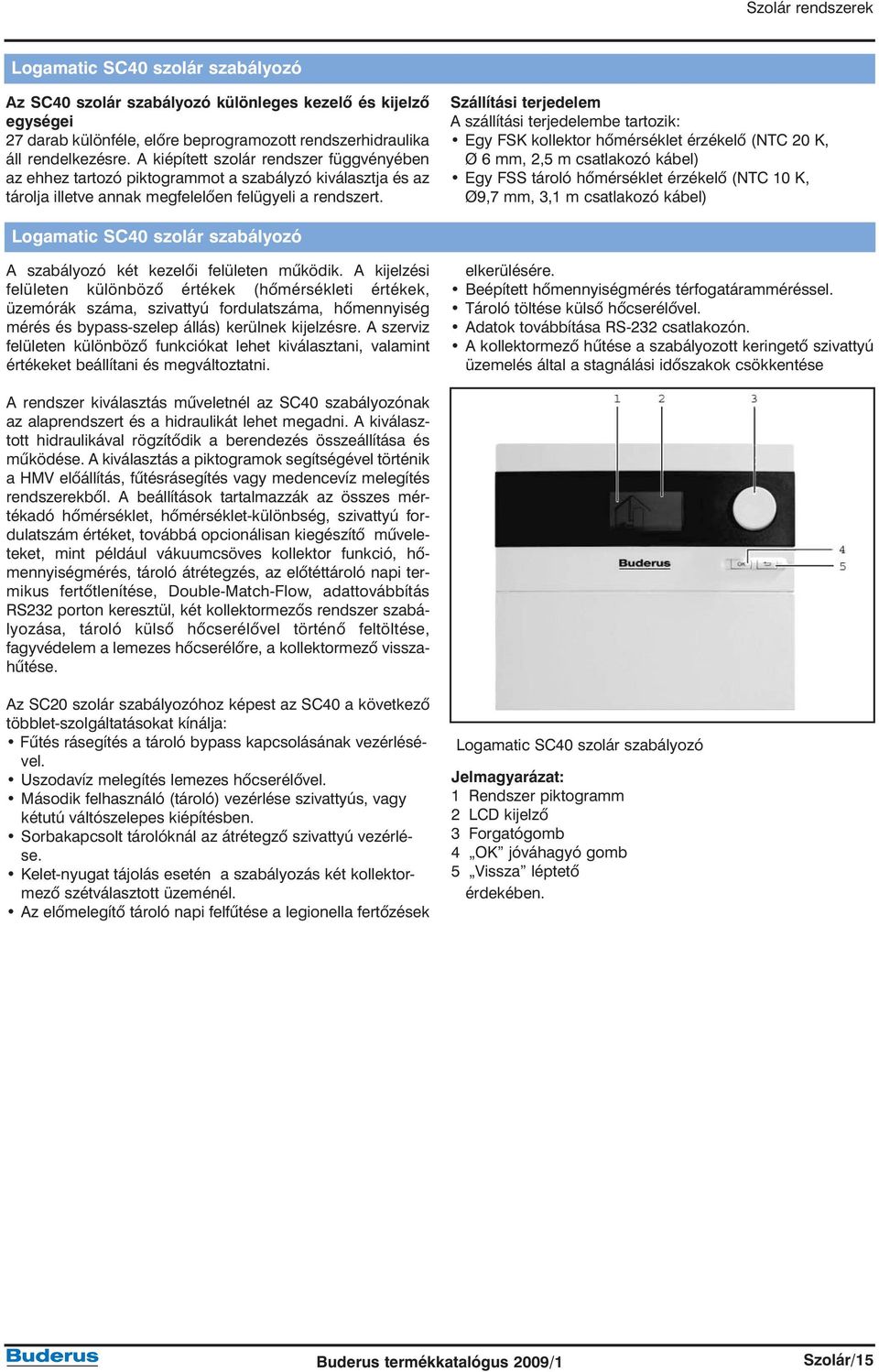

17 Logamatic SC40 szolár szabályozó Az SC40 szolár szabályozó különleges kezelõ és kijelzõ egységei 27 darab különféle, elõre beprogramozott rendszerhidraulika áll rendelkezésre. A kiépített szolár rendszer függvényében az ehhez tartozó piktogrammot a szabályzó kiválasztja és az tárolja illetve annak megfelelõen felügyeli a rendszert. Szállítási terjedelem A szállítási terjedelembe tartozik: Egy FSK kollektor hõmérséklet érzékelõ (NTC 20 K, Ø 6 mm, 2,5 m csatlakozó kábel) Egy FSS tároló hõmérséklet érzékelõ (NTC 10 K, Ø9,7 mm, 3,1 m csatlakozó kábel) Logamatic SC40 szolár szabályozó A szabályozó két kezelõi felületen mûködik. A kijelzési felületen különbözõ értékek (hõmérsékleti értékek, üzemórák száma, szivattyú fordulatszáma, hõmennyiség mérés és bypass-szelep állás) kerülnek kijelzésre. A szerviz felületen különbözõ funkciókat lehet kiválasztani, valamint értékeket beállítani és megváltoztatni. elkerülésére. Beépített hõmennyiségmérés térfogatáramméréssel. Tároló töltése külsõ hõcserélõvel. Adatok továbbítása RS-232 csatlakozón. A kollektormezõ hûtése a szabályozott keringetõ szivattyú üzemelés által a stagnálási idõszakok csökkentése A rendszer kiválasztás mûveletnél az SC40 szabályozónak az alaprendszert és a hidraulikát lehet megadni. A kiválasztott hidraulikával rögzítõdik a berendezés összeállítása és mûködése. A kiválasztás a piktogramok segítségével történik a HMV elõállítás, fûtésrásegítés vagy medencevíz melegítés rendszerekbõl. A beállítások tartalmazzák az összes mértékadó hõmérséklet, hõmérséklet-különbség, szivattyú fordulatszám értéket, továbbá opcionálisan kiegészítõ mûveleteket, mint például vákuumcsöves kollektor funkció, hõmennyiségmérés, tároló átrétegzés, az elõtéttároló napi termikus fertõtlenítése, Double-Match-Flow, adattovábbítás RS232 porton keresztül, két kollektormezõs rendszer szabályozása, tároló külsõ hõcserélõvel történõ feltöltése, fagyvédelem a lemezes hõcserélõre, a kollektormezõ visszahûtése. Az SC20 szolár szabályozóhoz képest az SC40 a következõ többlet-szolgáltatásokat kínálja: Fûtés rásegítés a tároló bypass kapcsolásának vezérlésével. Uszodavíz melegítés lemezes hõcserélõvel. Második felhasználó (tároló) vezérlése szivattyús, vagy kétutú váltószelepes kiépítésben. Sorbakapcsolt tárolóknál az átrétegzõ szivattyú vezérlése. Kelet-nyugat tájolás esetén a szabályozás két kollektormezõ szétválasztott üzeménél. Az elõmelegítõ tároló napi felfûtése a legionella fertõzések Logamatic SC40 szolár szabályozó Jelmagyarázat: 1 Rendszer piktogramm 2 LCD kijelzõ 3 Forgatógomb 4 OK jóváhagyó gomb 5 Vissza léptetõ érdekében. Szolár/15

18 A Logamatic SC40 szolár szabályozó mûködése és a rendszerek áttekintése Hidraulika Rendszer Hidraulikától függõ választható funkciók száma piktogram Double-Match Hûtési Napi Hõcserélõ Flow funkciók felfûtés vastalanítás Melegvíz készítés T1 (S4) (S1,S2) (S2,S3) T2 (S4) (S1,S2, S3) (S2,S3) T3 (S4) (S1,S2) (S2,S3) (S4) T4 (S4) (S1,S2,S3) (S2,S3) (S4) T5 (S3) (S1,S2) (S2,S3,S4) T6 (S3) (S1,S2,S3) (S2,S3) T7 (S3) (S1,S2) (S2,S3,S4) (S4) A Logamatic SC40 szolár szabályzó felhasználási területeinek áttekintése Jelmagyarázat: választható funkció, - nem választható, (S..) a szükséges hõmérséklet-érzékelõ. Szolár/16

19 Hidraulika Rendszer Hidraulikától függõ választható funkciók száma piktogram Double-Match Hûtési Napi Hõcserélõ Flow funkciók felfûtés vastalanítás T8 (S3) (S1,S2,S5) (S2,S3,S4) (S6) Fûtésrásegítés H1 (S4) (S1,S2) H2 (S4) (S1,S2, S3) H3 (S1,S2) (S7) H4 (S1,S2,S3) (S7) H5 (S4) (S1,S2,S3) (S2,S4) H6 (S3) (S1,S2) (S2,S3,S4) A Logamatic SC40 szolár szabályzó felhasználási területeinek áttekintése Jelmagyarázat: választható funkció, - nem választható, (S..) a szükséges hõmérséklet-érzékelõ. Szolár/17
