1 Hilti. Tartósan teljesít. Hilti rögzítéstechnika az építőiparban Rögzítéstechnikai továbbképzés Havasi G. Béres B. Nagy Orsolya mérnöktanácsadó Béres Balázs mérnöktanácsadó 2015/10/28 1

2 Mi jut eszünkbe a Hilti-ről? 2

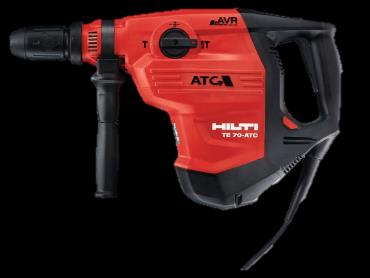

3 Hilti megoldás = termék + szolgáltatás Méréstechnika Távolságmérők, pontlézer, vonallézer, kombilézer, Forgólézer, detektorok Fúrás & vésés Fúrókalapácsok, kombikalapácsok, Vésőkalapácsok, Gyémánt fúrókészülékek és vágógépek Vágás & csiszolás Körfűrészek, porszívók, kardfűrészek, szúrófűrészek, Sarokcsiszolók, Akkumulátoros gépek Rögzítés & szerelés Rögzítéstechnika Direktrögzítés Csavartechnika Szerelőrendszer Épület szigetelés & Védelem Építőipari vegyi anyagok, Tűzvédelem Szolgáltatások Életre Szóló Szolgáltatás, Kalibráció, Flottamenedzsment, Pénzügyi megoldások Tervezés Mérnöktanácsadás, Programok 3

4 Rögzítéstechnikai alkalmazások 4

5 Tartalom 1. A Hiltiről röviden 2. Definíciók és felelősségek 3. Terhek és típusaik 4. Alapanyagok 5. Tönkremeneteli módok 6. Tervezést befolyásoló tényezők 7. Rögzítőelemek típusai betonban 8. Rögzítőelemek típusai falazatban 9. Biztonsági tényezők 10. Kivitelezési szempontok 11. Hilti direktrögzítés 13. Tervezést segítő Hilti eszközök 14. Hilti mérnöktanácsadás 5

6 A Hilti története Több mint 30 innováció Több mint évente! 30 innováció évente! 6

7 A Hiltiről röviden 120 ország, 6 kontinens, csapattag Családi tulajdon Kutatás, fejlesztés, gyártás, értékesítés, szervízelés ügyféltalálkozó/nap Vezető szerep a rögzítéstechnikában Egyedi üzleti modell: direkt értékesítésen és innováción alapul 7

9 Az utólagos rögzítés Olyan eljárás, amely kötőelem segítségével, meglévő szerkezethez, utólagos rögzítési lehetőséget biztosít. A rendszer elemei: Rögzítendő anyag Rögzítőelem Beton alapanyag 9

10 SOFA (Hilti saját méretezési szabványa) - Tetszőleges elemszámú és variálható dűbelkép - Tetszőleges geometriájú alaplemez - C12/15 betonminőségig - M39 horgonyméretig - Vízszintes terhelés esetén kitöltött furatokat feltételez és az összes dűbel együttdolgozását feltételezi ETAG SOFA 10

11 Felelősségi körök Ellenőrzés: Osztott biztonsági tényezős eljárás (Eurocode - konform) Teher tervezési értéke Teherbírás tervezési értéke a teher karakterisztikus értéke a teher részbiztonsági tényezője TEHER+TERVEZÉS Tervező felelőssége a teherbírás karakterisztikus értéke a teherbírás részbiztonsági tényezője TEHERBÍRÁS Hilti felelőssége BEÉPÍTÉS Kivitelező felelőssége 11

13 Terhek meghatározása N V Reakcióerők Húzóerő (N z ) Nyíróerő (V x,y ) Nyomaték (M x,y,z ) 13

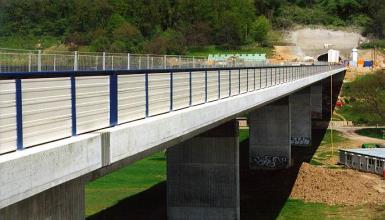

14 Terhek típusai Tehertípus Alkalmazás Statikus - Homlokzatrögzítés Sokk-/ lökésszerű Szalagkorlát rögzítés Targonca ütköző rögzítés Dinamikus Fáradási Gépalap, ventilátor rögzítés Szeizmikus Szeizmikus hatás 14

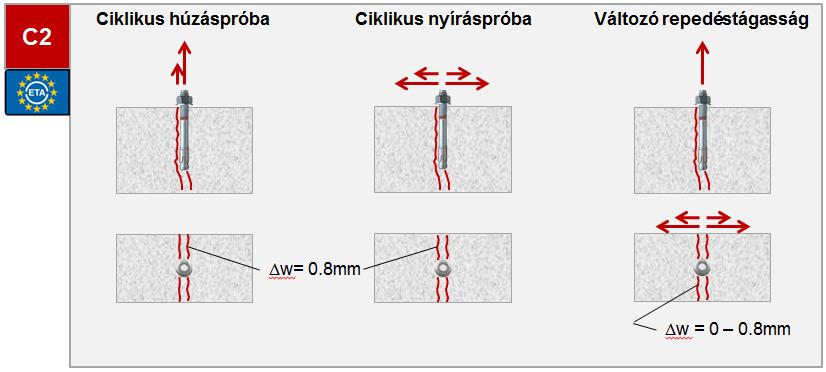

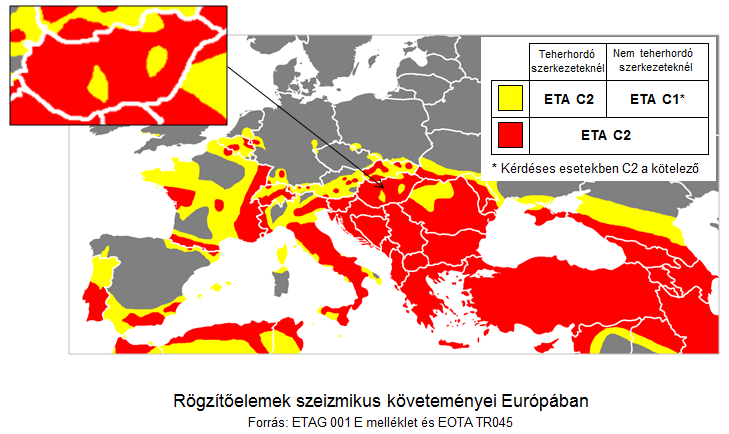

15 Szeizmikus hatásra méretezés Épületfontossági osztály (I; II; III vagy IV) Talajoldalgyorsulás (<0,05 g; 0,05-0,1 g; >0,1 g) Rögzítés szeizmikus kategóriája: C1: nem teherhordó szerkezethez C2: teherhordó szerkezethez 15

17 Alapanyagok Beton Pórusbeton Üreges beton Gipszkarton Tömör tégla Üreges tégla Fa Természetes kőzet A legkiterjedtebb kutatások beton, üreges és tömör téglára készültek 17

18 Rögzítés beton alapanyagba 1. A beton alapanyagot nyomószilárdsága alapján határozzuk meg 2. Geometriai kötöttség befolyásolhatja a rögzítőelem teherbírását (3.) Beton vasalása növelné a rögzítőelem húzóteherbírását, de: nem modellezhető a rögzítőelem helyzete a vasalás eltérhet és sérülhet a tervezett állapothoz képest A szabvány csak bizonyos esetekben veszi figyelembe a beton vasalását, egyébként a biztonság javára nem veszi figyelembe! N V 18

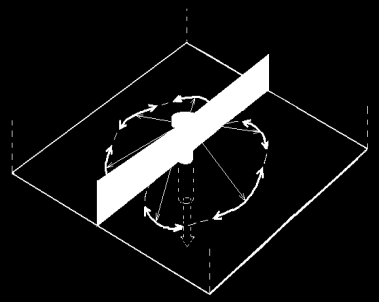

19 Rögzítés beton alapanyagba 4. Nyomott/húzott beton zóna: Nyomott (repedésmentes beton): nincs repedéstágasság Húzott (repedezett beton): max. 0,3mm repedéstágasság (szeizmikusnál is) Repedésmentes beton (nyomott zóna) Feszültségeloszlás nyomott betonban: Nyomás Húzás Feszültségeloszlás húzott betonban: Repedezett beton (húzott zóna) Repedezett betonban kizárólag erre alkalmas rögzítőelem alkalmazható! 19

21 Tönkremeneteli módok húzásra 1. Acélszakadás N 2. Kihúzódás N 3. Átrepedés N 4. Betonkúp kiszakadás felszínre vetített tönkrementeli felület h ef 1.5h ef N Rk, s A S f uk N Rk, p A 0 c, N N Rk, c NRk, c s, N ec, N 0 re, N ucr, N Ac, N 21

22 Tönkremeneteli módok nyírásra 1. Tiszta nyírás 2. Hajlítási nyírás V M Betonél nyírási tönkremenetele 1.5c 1 V V Rk,sm M M Rk,s törési felület A 0 c, V V Rk, c VRk, c h, V s, V 0 ec, V, V ucr, V Ac, V V Rk,s 0. 5 A S f uk 4. Betonkifordulási tönkremenetel V V Rk,cp k N Rk,c 22

23 Peremfeltételek s = dűbel tengelytávolság c = beton peremtávolság h = alapanyag vastagság Zavartalan állapot: s minimális < s kritikus < s c minimális < c kritikus < c h minimális < h kritikus < h Zavart állapot: s minimális < s < s kritikus c minimális < c < c kritikus h minimális < h < h kritikus 23

24 Tengelytávolság hatása 1. eset: A 2db rögzítőelem megfelelően távol 2. eset: A 2db rögzítőelem nem megfelelően távol Kiszakadni akaró betonkúpok nem metsződnek A rögzítőelem teherbírása duplázódik A két rögzítőelem nem gyengíti egymást! Kiszakadni akaró betonkúpok egymásba metsződnek Beton ellenállása növekszik, de nem duplázódik A két rögzítőelem gyengíti egymást! S minimális < S kritikus < S S minimális < S < S kritikus 24

25 Peremtávolság hatása C minimális < C < C kritikus A teljes betonkúp nem tud kialakulni a perem közelsége miatt A kapcsolat teherbírása csökken! 25

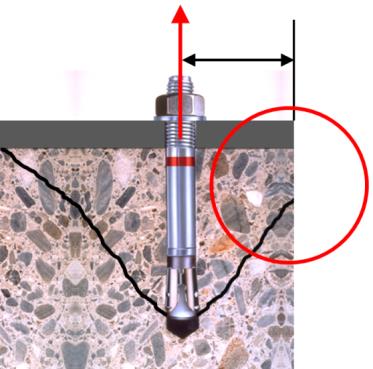

27 Tervezést befolyásoló tényezők Belső tényezők: 1. alapanyag minősége 2. elhelyezés jellemzői 3. terhelés nagysága 4. terhelés típusa Külső tényezők: 1. beépítési hőmérséklet 2. furatállapot 3. tűz 4. korrózió 27

28 Tervezést befolyásoló tényezők: korrózió Korrózió elleni ellenállóképesség A cinkréteg elvékonyodásának mértéke kültéren: vidéki környezet: 1-2μm/év városi környezet: 2-5μm/év ipari környezet: 6-10μm/év Galvanikus horganyzás Tűzihorganyzott (-F) A4 rozsdaálló acél (-R) Rozsda- és saválló (-HCR) Száraz belső terek Magas páratart. belső terek Ált., nem-agresszív külső felhasználás Külső, agresszív ipari környezet, pl.: utak, hidak Rendkivül agresszív ipari környezet, pl.: alagutak, uszodák 5-20μm fedőréteg 45, 53μm fedőréteg Cr(17%)-Ni(12%) ötvözet Cr(13%) ötvözet Alacsony Korrózióállóság Magas 28

29 Tervezést befolyásoló tényezők Kontakt korrózió veszélye HKD-R (A4) tüzihorganyzott csavarral Horganyzott HKD A4 csavarral Rozsdaálló csavar horganyzott alátéttel A rögzítőelem legalább olyan nemes legyen, mint a rögzítendő anyag! 29

31 Rögzítőelemek típusai működésük szerint 1. Feszítő A rögzítőelem az elhelyezés során a furatba befeszül és a húzóter-helést súrlódás által adja át az alapanyagra. 2. Alámetsző 3. Ragasztott A rögzítőelem fészket képez az elhelyezés során az alapanyagban és alakzáró kapcsolat létesül. Példa: D > d D d A rögzítőelem teherbírását a habarcs és a furatfal között kialakult tapadószilárdság biztosítja. 4. Kombinált Ötvözi a mechanikai és ragasztott dűbelek előnyeit. pl.: HSA alapcsavar pl.: HDA nehézhorgony pl: HIT ragasztóhabarcsok pl.: HUS3 betoncsavar 31

32 - HÁTRÁNY + ELŐNY Hilti. Tartósan teljesít. Rögzítőelemek típusai + 1. Feszítő 2. Alámetsző 3. Ragasztott 4. Betoncsavar azonnali terhelhetőség beép. hőm. nem érzékeny furattisztítás nincs gyors elhelyezés egyszerű elhelyezés azonnali terhelhetőség beép. hőm. nem érzékeny furattisztítás nincs gyors elhelyezés egyszerű elhelyezés nagy terhekhez is gyenge betonnál is megfelel kisebb peremtávolság kisebb tengelytávolság vízzáró furat korrózió ellen azonnali terhelhetőség beép. hőm. nem érzékeny furattisztítás nincs 50%-al gyorsabb elhelyezés kisebb peremtávolság kisebb tengelytávolság ellenőrizhetó meghúzás újrafelhasználható! fagyás lehetősége furatban olvadás lehetősége furatban fix elhelyezési mélység nagyobb peremtávolság nagyobb tengelytávolság fagyás lehetősége furatban olvadás lehetősége furatban fix elhelyezési mélység nagyobb peremtávolság nagyobb tengelytávolság nincs azonnali terhelhetőség furattisztításra érzékeny beépítési hőm. érzékeny adott polcidő tangenciális csavarbehajtó szükséges hozzá közepes teherig megfelelő 32

33 Rögzítőelemek típusai 1. Feszítő 2. Alámetsző 3. Ragasztott 4. Kombinált HSA alapcsavar HSC biztonsági horgony HIT MM HIT-HY170 HUS3-H betoncsavar HST tőcsavar HDA biztonsági nehézhorgony HIT-HY270 HIT-HY200 HUS3-C betoncsavar HSL3 nehéz tőcsavar HIT-RE500 HIT-RE500sd HIT-Z HIT-V HIS-N HVA HVZ 34

34 Rögzítőelemek típusai anyaguk szerint Jellemző anyagminőségek Folyáshatár Keresztmetszet (M10) Húzóerő *60%=240N/mm 2 78,5mm 2 ~18,8kN *80%=400N/mm 2 78,5mm 2 ~31,4kN *80%=480N/mm 2 78,5mm 2 ~37,7kN *80%=640N/mm 2 78,5mm 2 ~50,2kN *90%=900N/mm 2 78,5mm 2 ~76,5kN 35

35 Furattisztítás mentes technológia A Hilti HIT-HY 200 SAFEset rendszer a beépítési folyamatből kiküszöböli a teherbírást befolyásoló és időigényes lépéseket. 36

36 Beépítési lépesek 1 rögzítési ponton Hilti. Tartósan teljesít. 1. Kompresszoros (hagyományos) technológia 2. Hilti üreges fúrószár technológia 3. Hilti furattisztítás mentes technológia Fúrás Fúrás Fúrás Kompres. x 2 Elhelyezés Elhelyezés Tiszt. kefe x 2 Kompres. x 2 Elhelyezés A hagyományos elhelyezés időigényes, amely többletköltségeket okozhat 37

37 ETA által bevizsgált 2 módszer a furattisztítás kiküszöbölésére HIT-Z tőcsavar: nem szükséges furattisztítás Üreges fúrószár: a furat automatikusan kitisztul Beton HIT-Z HY200 A ékek rápréselik a furatfalra a ragasztóhabarcsott a furatporral együtt, ezzel súrldást képezve. A furatpor az üreges fúrószár fején lévő nyiláson keresztül távozik el a rá kapcsolt porszívóba. 38

39 Rögzítőelemek típusai falazatban Tömör vagy üreges falazóelem Mechanikai Ragasztott 41

40 HIT-HY270 építészeti alkalmazása 42

41 Hőszigetelő anyagok rögzítése IN szigetelőcsillag IDP szigetelőtüske Puha, nem önhordó szigetelőanyagok rögzítésére (salak- és üveggyapot paplan rögzítésére Önhordó szigetelőanyagok (parafa, kemény habok, táblásított salakgyapot) rögzítésére Jó vakolattartó képesség 43

42 Hőszigetelő anyagok rögzítése IZ szigetelésrögzítő feszítőtüske IDMS szigetelésrögzítő tüske Puha és szilárd szigetelőanyagok rögzítésére A fejrész vakolattartó kialakítású A rögzítőelem belső geometriája megakadályozza a szigetelőanyag összenyomódását Tűzálló Merev szigetelőanyagokhoz 44

43 Tervezést befolyásoló tényezők Belső tényezők: 1. alapanyag minősége 2. elhelyezés jellemzői 3. terhelés nagysága 4. terhelés típusa Külső tényezők: 1. beépítési hőmérséklet 2. tűz 3. fagyás/olvadás 4. korrózió mechanikai vagy ragasztott rögzítőelem rögzítőelem darabszáma, mérete, elhelyezési mélysége rögzítőelem anyagminősége (5.8; 6.8; 8.8; 10.9) Tartós és megbízható rögzítési megoldás 45

45 Biztonsági tényezők Húzóerő Az egyes próbaterhelések eredményei R m,t teherbírás várható értéke R k,t teherbírás karakterisztikus értéke R d,t teherbírás tervezési értéke tönkremeneteli gyakoriság Hilti. Tartósan teljesít. = 1,4 r = 1,4 s = 1,15 c = b = 1,5 R k,t KÖVETELMÉNY: R m,t anyagoldali+elhelyezési biztonsági tényező R d > S d teherbírás S d F s terhek tervezési értéke R rec,t teherbírás megengedett értéke terhek alapértéke G = 1,35 Q = 1,5 állandó terhek hasznos terhek Teheroldali bt. teher,glob = 1,4 Elmozdulás Módosított KÖVETELMÉNY: (katalógus szerinti értékek) R rec > F s 47

47 Kivitelezési szempontok Szerelhetőség Biztonság Költség 49

48 Mire kell a kivitelező figyelmét felhívni? 1. Megfelelő furattisztítás 2. Ragasztás esetén a furat 2/3-áig furatkitöltés 3. Előírt meghúzási nyomaték 4. Megfelelő anyagminőségű rögzítőelem betartása 5. Megváltozott körülmények figyelmen kívül hagyása (beépítési hőmérséklet, betonminőség, geometria, furatállapot) 50

50 A direktrögzítés fogalma a Hilti direktrögzítés olyan eljárás, amely során lőpor-,vagy gázhajtású, dugattyús elven működő készülékkel különleges keménységű acélszeget helyezünk el az alapanyagban... DX = lőpor hajtású készülékek GX = gáz hajtású készülékek 50

51 A rendszer elemei I. Szegbeverő készülék II. Patron III. Rögzítőelem IV. Rögzített anyag V. Alapanyag 51

52 Szegbeverő készülékek GX készülék DX készülék 52

53 A szegbeverő készülék és a dugattyús elv Szegbelövés Szegbeverés 53

54 Patronok 10 db rögzítésre Méret Színkód Erősségi szint Felszabaduló energia (J) 6.8 / 11 zöld gyenge 200 ± 50 sárga közepes 300 ± 50 piros nagyon erős 450 ± 50 fekete legerősebb 600 ± / 18 kék közepes 400 ± 50 piros nagyon erős 600 ± 100 fekete legerősebb 800 ± db rögzítésre 54

55 Rögzítőelem típusai Acélszeg Fajtái: alátéttel, alátét nélkül pl.: X-ENP, X-GN, X-U, X-C Menetes szeg Fajtái: M6; M8; M10 végződéssel pl.: X-E, X-BT, X-CR Kompozit rögzítőelemek Fajtái: födémfüggesztők, zsalutámasztó pogácsák pl.: X-CC, X-FS, X-SW fólia- és X-IE szigetelésrögzítéshez Összetett rögzítési rendszerek Fajtái: járórács rögzítő rendszerek, ágyazókengyel pl.: X-FCP, X-HVB 55

56 Hilti DX technológia előnyei GYORSASÁG MEGBÍZHATÓSÁG ALKALMAZHATÓSÁG BIZTONSÁG Alapanyagból nem veszünk el Egyszerű alkalmazás (fúrás nincs) Időjárástól független beépítés Rezgésmentes eljárás Elejtés/elsütés elleni biztonság Gyors technológia Villamos hálózattól független Nagy teherbírású rögzítések Pormentes eljárás Rányomási/elsütési biztonság 56

57 Rögzített anyag TERVEZŐI ALKALMAZÁSOK I. Homlokfal rögzítése II. Vízszigetelés rögzítése III. Öszvérszerkezet IV. Trapézlemez rögzítése V. Függesztés acélra VI. Járórács rögzítése VII. Hőszigetelés rögzítése VIII. Függesztés betonba IX. Fémpódium rögzítése 57

58 Alapanyag BETON ACÉL tengelytávolság: min. 80 mm peremtávol ság: min. 70 mm tengelytávolsá g: min. 20 mm peremtávolsá g: min. 15 mm betonvastagság: min. 100 mm vastagság: min. 4 mm rögzíthető anyag vastagság: 27 mm javasolt behatolási mélység: 12 mm Betonszegek hossza 5 mm -ként nő: mm Behatolás mélysége puha betonban 32mm, egyébként 22mm Szegezés általában háromszor gyorsabb, mint a dűbelezés 6mm anyagvastagság alatt d=3,7mm, egyébként 4,5mm v 3 mm lemez felrögzítése esetén a rög. anyagot elő kell fúrni Szeg szakítószilárdsága: N/mm 2 /A37-52/ 58

59 Mivel tud neked segíteni a Hilti? Tervezési útmutató: DFTM () Tervezői támogatás Helyszíni szaktanácsadás Kihelyezett oktatás Helyszíni próbahúzás 59
