Mehrachsenlaser Direktrögzítés Amitôl a Hilti több Dugattyús elvnek köszönhetô biztonság. Biztonságos mûködés az egymáshoz illesztett rendszerelemek és a magas gyártási minôség eredményeképpen.

1 Mehrachsenlaser Direktrögzítés Amitôl a Hilti több Dugattyús elvnek köszönhetô biztonság. Biztonságos mûködés az egymáshoz illesztett rendszerelemek és a magas gyártási minôség eredményeképpen. Magas kihúzóértékek betonban és acélban. Kényelmes munkavégzés az ergonomikus készülékekkel. Gyors, nagyszámú szegbeverés patrontár és szegtár alkalmazásával. Bárhol alkalmazható, áramforrást nem igényel. Praktikus készülékdoboz. 2 éves költségmentesség. Dugattyús szegbeverési elv, elsôként a Hiltitôl A hajtóenergia a dugattyú közvetítésével ellenôrzött, biztonságos határok között marad. A dugattyú készüléken belüli lefékezôdésével a beverési folyamat befejezôdik, átlövés nem lehetséges. DX-Kwik A megbízható rögzítés tovább fokozását jelenti a DX-Kwik-rendszer, amely a fúrás és a direktrögzítés kombinációja. ALLGEMEIN BAUAUFSICHTLICH ZUGELASSEN Készülék Cikkszám Felhasználás GX A GX 100-as szegbeverõ készülék kimondottan alkalmas a gipszkarton sínek sorozatrögzítésére beton- és acélszerkezetre egyaránt. DX 460-MX A DX 460-as egy megbízható készülék a gyors, kényelmes rögzítésekhez. Az új MX72-es tár szinte minden helyzetben használható, az MX-es szegek akár alátéttel és anélkül is rögzíthetõk. A szét- és összeszerelés nagyon egyszerû, speciális szerszámot nem igényel. DX 460-F Univerzális rögzítési lehetõség betonra, fémre, tömör téglára 97 mm hosszúságig. A rögzítés biztonsága A Hilti szegek, menetes szegek nagy keménységük, szívósságuk, korrózióvédelmük, méretpontosságuk által biztosítják a megfelelô rögzítést betonba és acélba. A beverésnél keletkezô súrlódási hô a rögzítendô anyag és az acélszerkezet határfelületeinek egymáshoz hegedéséhez vezet. A betonba, vagy hasonló anyagba történô beveréskor a szeg a hordozóanyagba beleolvad. Biztonság a felhasználásban A felhasználó balesetvédelmét a készülék számos biztosítása szavatolja: rányomási, leejtési, kioldási, ferde tartás elleni stb. biztosítás. Minôségi bizonyítvány Hilti szegbeverô készülékeink rendelkeznek a PTB bevizsgálási és a hazai KERMI-engedélyekkel. A szállított készülék minden részében megfelel a bevizsgált mintának. Ezt igazolja a készülékre ragasztott vizsgálati címke. Figyelem! Készülékeink használatához az alkalmazónak kezelôi engedéllyel kell rendelkeznie. Az engedély megszerzéséhez szükséges oktatást és az engedély kiadását a Hilti Hungária Kft. végzi. A 3.WaffV par. 15(1) szerint a szegbeverô készülék használójának a készüléket kétévente a gyártónak, illetve forgalmazónak felülvizsgálat céljából be kell mutatni. További információért forduljon szaktanácsadónkhoz. Mûszaki szaktanácsadás Rögzítéstechnikai problémáinak megoldásában Hilti szaktanácsadóink, Hilti Center dolgozóink, vevôszolgálatunk mindenkor rendelkezésére állnak. DX 460-IE Hõszigetelések gazdaságos rögzítése betonra. DX 462-HM Félkész és kész fém munkadarabok jelölése max. 800 C felületi hõmérsékletig. * A GX 100-as szegbeverô készüléket 1 év költségmentes szolgáltatással forgalmazzuk DX szegbeverô technológia: bevizsgált, engedélyezett, elismert. gép 5év garancia tár 12 hónap garancia DX 76-F15 DX 76-MK Profillemez rögzítése acél, és vasbeton tartószerkezetre, járdarácsok vagy ipari padló gyors rögzítése. 22

Bárhol alkalmazható, áramforrást nem igényel. Praktikus készülékdoboz. 2 éves költségmentesség.

2 Fúrás- Direktrögzítés véséstechnika Termékelõnyök Felhasználás Mûszaki adatok nem kell akkumulátor teljesen automata ideális sorozat- és fej feletti rögzítésekhez 40 db-os tár jól kiegyensúlyozott készülék a szegbelövõ fej a 12-es Hilti szalaghoz illeszkedik extra könnyû minimális visszaütés 750 rögzítés egy gázpatronnal Súly: Hossz: Tárkapacitás: 3,95 kg 425 mm 40 db szeg univerzális fokozatmentes teljesítménybeállítás hangszigetelt biztonságos tárazott szegekhez, 72 mm hosszig egyszerûen kezelhetõ automata patronléptetõ egyszerûen karbantartható gyors munkavégzés (táras készülék) Súly: Hossz: Patron: 3,53 kg 460 mm 6,8/11 M univerzális fokozatmentes teljesítménybeállítás hangszigetelt biztonságos egyszerûen kezelhetõ automata patronléptetõ egyszerûen karbantartható Súly: Hossz: Patron: 3,17 kg 460 mm 6,8/11 M fokozatmentes teljesítménybeállítás hangszigetelt biztonságos a hagyományos megoldásoknál sokkal gyorsabb könnyen mozgatható, elektromos kábel nem zavarja a munkavégzést betonhoz, acélhoz egyaránt használható Súly: Hossz: Patron: 3,12 kg 460 mm 6,8/11 M fokozatmentes teljesítménybeállítás hangszigetelt biztonságos max. 10 db karakter kötetlenül használható a raktárazás helyén is 5 másodpercenként egy jelölés tiszta, jól látható jelölés speciális céges logó rendelési lehetõség Súly: Hossz: Patron: 3,83 kg 460 mm 6,8/11 M fokozatmentes teljesítménybeállítás hangszigetelt jól gumírozott kiegyensúlyozott egyszerûen karbantartható táras készülék (10 db szeg/tár) Súly: 3,83 kg Hossz: 452/450 mm Patron: 6,8/11 M 23

fokozatmentes teljesítménybeállítás hangszigetelt biztonságos tárazott szegekhez, 72 mm hosszig egyszerûen kezelhetõ automata patronléptetõ egyszerûen karbantartható gyors munkavégzés (táras

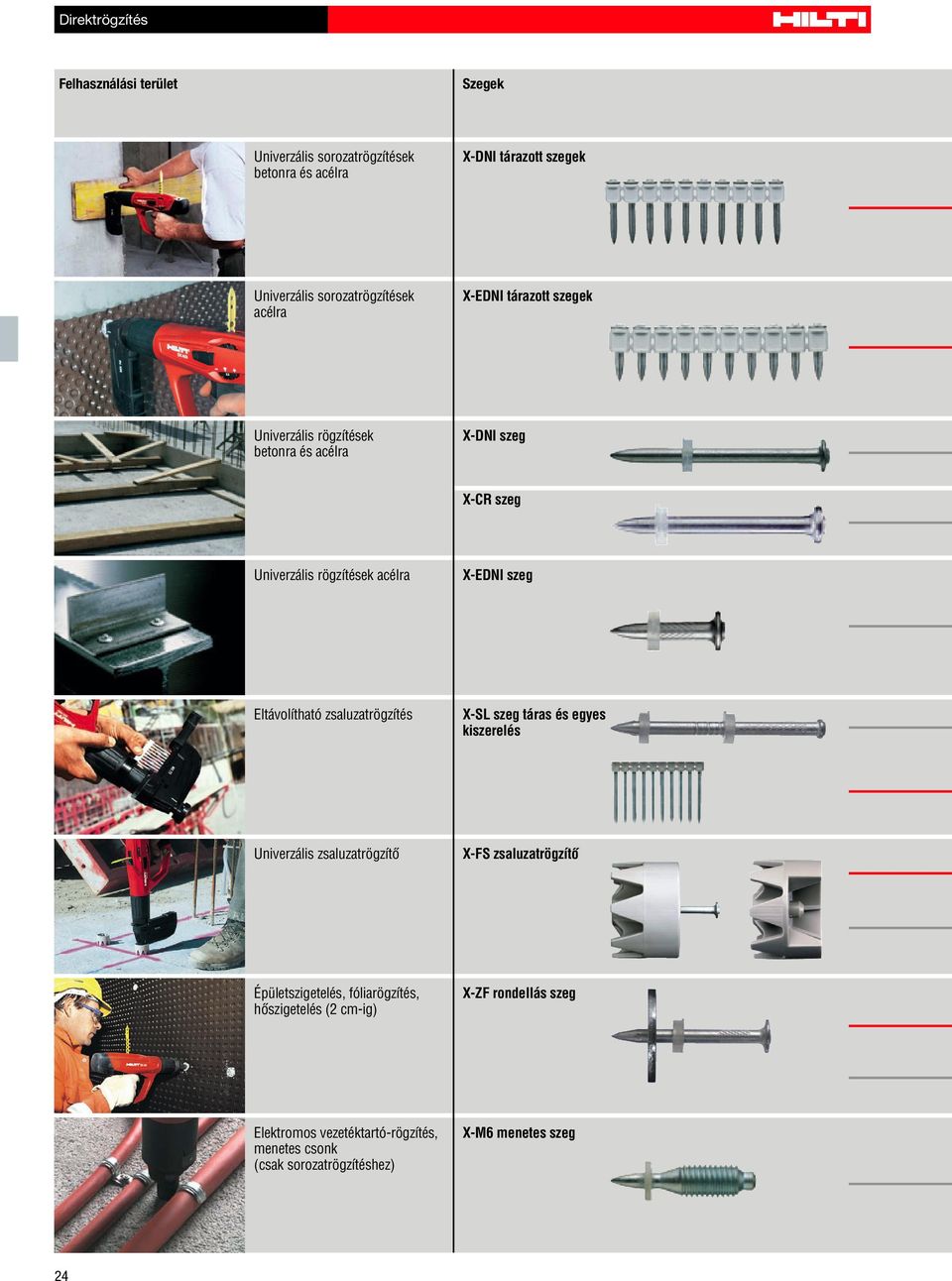

3 Mehrachsenlaser Direktrögzítés Felhasználási terület Szegek Univerzális sorozatrögzítések betonra és acélra X-DNI tárazott szegek Univerzális sorozatrögzítések acélra X-EDNI tárazott szegek Univerzális rögzítések betonra és acélra X-DNI szeg X-CR szeg Univerzális rögzítések acélra X-EDNI szeg Eltávolítható zsaluzatrögzítés X-SL szeg táras és egyes kiszerelés Univerzális zsaluzatrögzítô X-FS zsaluzatrögzítô Épületszigetelés, fóliarögzítés, hôszigetelés (2 cm-ig) X-ZF rondellás szeg Elektromos vezetéktartó-rögzítés, menetes csonk (csak sorozatrögzítéshez) X-M6 menetes szeg 24

X-EDNI szeg Eltávolítható zsaluzatrögzítés X-SL szeg táras és egyes kiszerelés Univerzális zsaluzatrögzítô X-FS zsaluzatrögzítô

Fúrás- Direktrögzítés véséstechnika DX 460-MX 3716735 DX 460-F8

4 Fúrás- Direktrögzítés véséstechnika DX 460-MX DX 460-F MX X-460-P X-460-F X-460-P

5 Mehrachsenlaser Direktrögzítés Felhasználási terület Szegek Könnyû konzolok, villanyszerelési bilincsek, alaplapok, sínek, acélra. X-EM6 menetes szeg Csôvezetékek, villanyszerelési bilincsek, kapcsolószekrények, betonra. X-M8 menetes szeg Csôvezetékek, kábelcsatornák, légcsatornák, konzolok, villanyszerelési bilincsek, sínek acélra. Korróziómentes rögzítések. X-EM8 menetes szeg X-CR rozsdamentes menetes szeg Csôvezetékek, kábelcsatornák, légcsatornák, konzolok, sínek, gyorsrögzítések, acélra. X-EM10 menetes szeg Gépészeti vezetékek rögzítése, elektromos vezetékek rögzítése, betonra. X-FB/X-DFB félbilincsek, elôreszerelt szeggel, ill. szeg nélkül Bizonylatolt rögzítések betonra, épületgépészethez, villanyszereléshez, aljzatra, födémre. DX-Kwik darabonkénti rögzítések betonra Hôszigetelések, kiszellôztetett burkolatok. X-IE szigetelésrögzítô Jelölések fémekre. Szimbólumok, betûk, számok 26

X-M8 menetes szeg Csôvezetékek, kábelcsatornák, légcsatornák, konzolok, villanyszerelési bilincsek, sínek acélra. Korróziómentes rögzítések.

Fúrás- Direktrögzítés véséstechnika DX 460-F8 X-460-F8 3045291 X-460-P8 3732971 X-460-F10 3733185 X-460-P10 3733003 X-460-F8

6 Fúrás- Direktrögzítés véséstechnika DX 460-F8 X-460-F X-460-P X-460-F X-460-P X-460-F X-460-P-Kwik X-460-PIE DX 460-IE X-460-FIE DX 462-HM X-462-HM Acél jelölôfej X-462-HM

3045291 X-460-P-Kwik 3045325 X-460-PIE 3733011 DX 460-IE

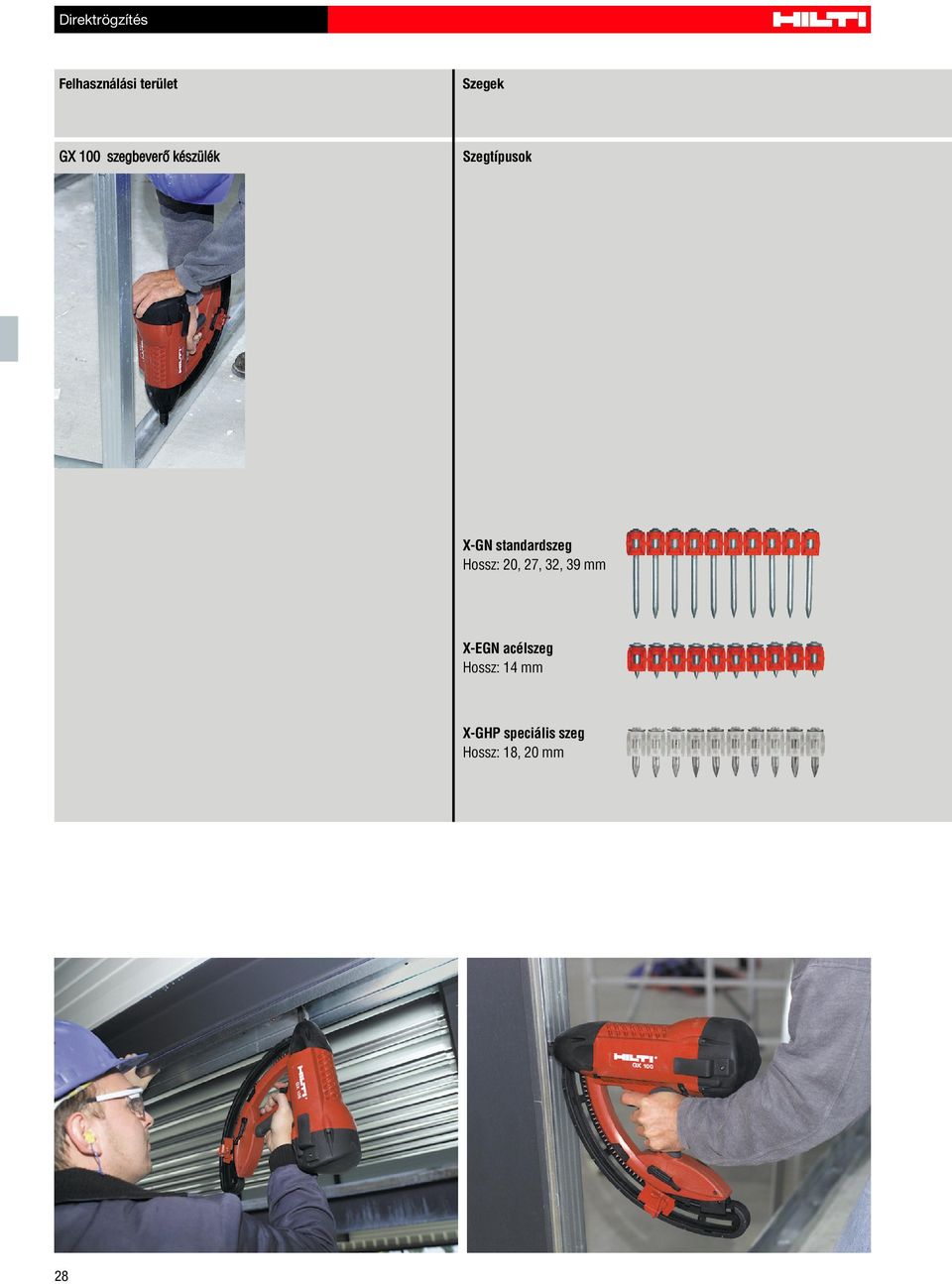

7 Mehrachsenlaser Direktrögzítés Felhasználási terület Szegek GX 100 szegbeverô készülék Szegtípusok X-GN standardszeg Hossz: 20, 27, 32, 39 mm X-EGN acélszeg Hossz: 14 mm X-GHP speciális szeg Hossz: 18, 20 mm 28

standardszeg Hossz: 20, 27, 32, 39 mm X-EGN acélszeg

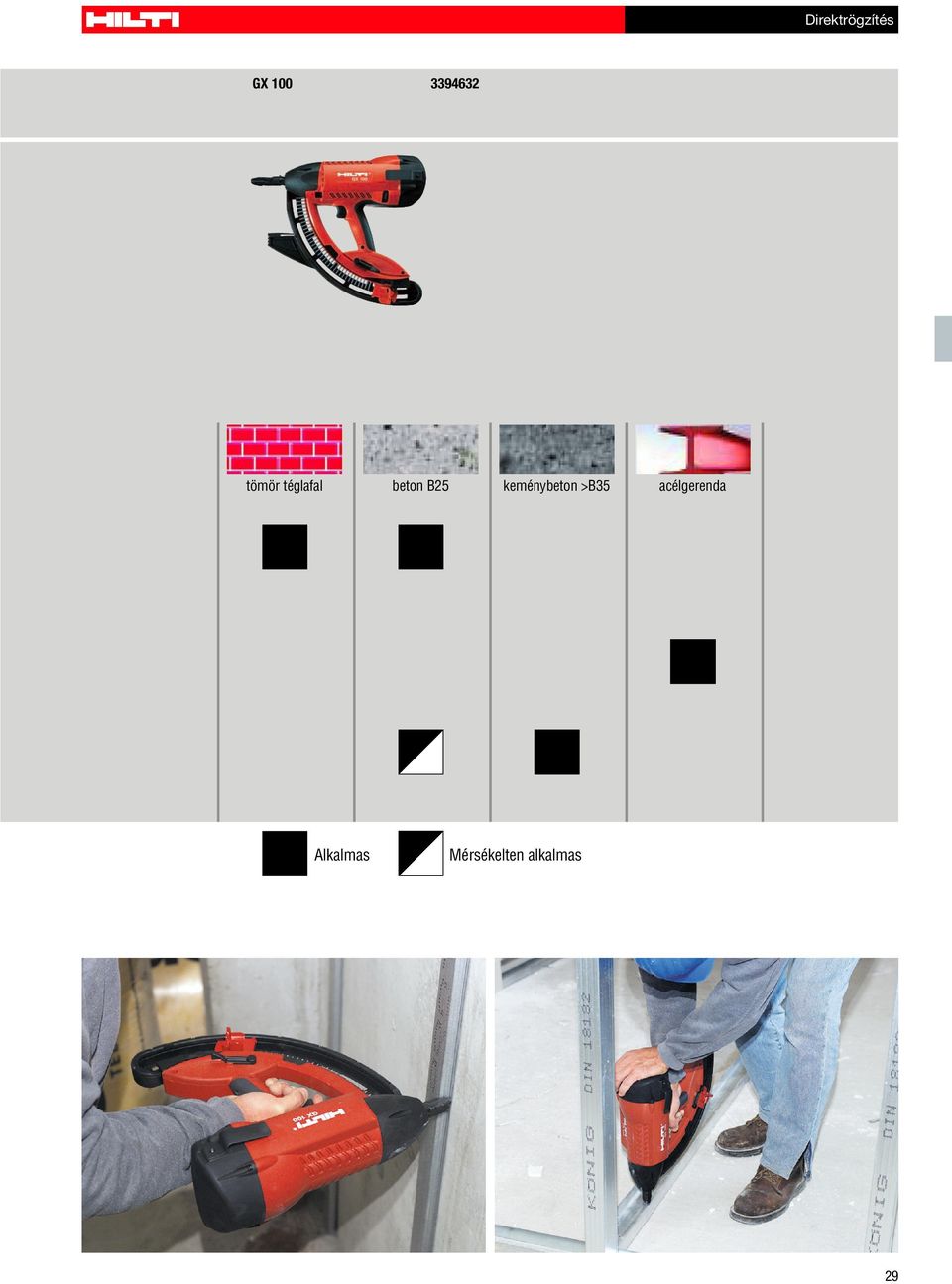

8 Fúrás- Direktrögzítés véséstechnika GX tömör téglafal beton B25 keménybeton >B35 acélgerenda Alkalmas Mérsékelten alkalmas 29

Mehrachsenlaser Direktrögzítés Felhasználási terület

rögzítése acélra. (St 52) anyagvastagság min.

rögzítése vékony acélszerkezetre (anyagvastagság min.

rögzítése betonra (DX-Kwik) NPH2 szeg Ágyazókengyel

Csôvezetékek, kábelcsatornák, légcsatornák, konzolok,

menetes szegek Rácsrögzítés X-FCM (R) horganyzott vagy

9 Mehrachsenlaser Direktrögzítés Felhasználási terület Szegek Trapézlemez rögzítése és kazettás lemez rögzítése acélra. (St 52) anyagvastagság min. 6 mm X-ENP tárazott szegek X-ENP szegek Trapézlemez rögzítése vékony acélszerkezetre (anyagvastagság min. 3 mm) X-ENP2K tárazott szeg X-ENP2K szeg Trapézlemez rögzítése betonra (DX-Kwik) NPH2 szeg Ágyazókengyel X-HVB ágyazókengyel, X-ENP-21 szeggel rögzítve Csôvezetékek, kábelcsatornák, légcsatornák, konzolok, sínek, biztonsági gyorsrögzítések acélra X-EM8, X-EM10 menetes szegek Rácsrögzítés X-FCM (R) horganyzott vagy rozsdamentes rácsrögzítôk, menetes szeggel EDELSTAHL Rost frei Karbantartás Hilti spray 30

3 mm) X-ENP2K tárazott szeg X-ENP2K szeg Trapézlemez rögzítése betonra (DX-Kwik) NPH2 szeg Ágyazókengyel X-HVB ágyazókengyel, X-ENP-21 szeggel rögzítve

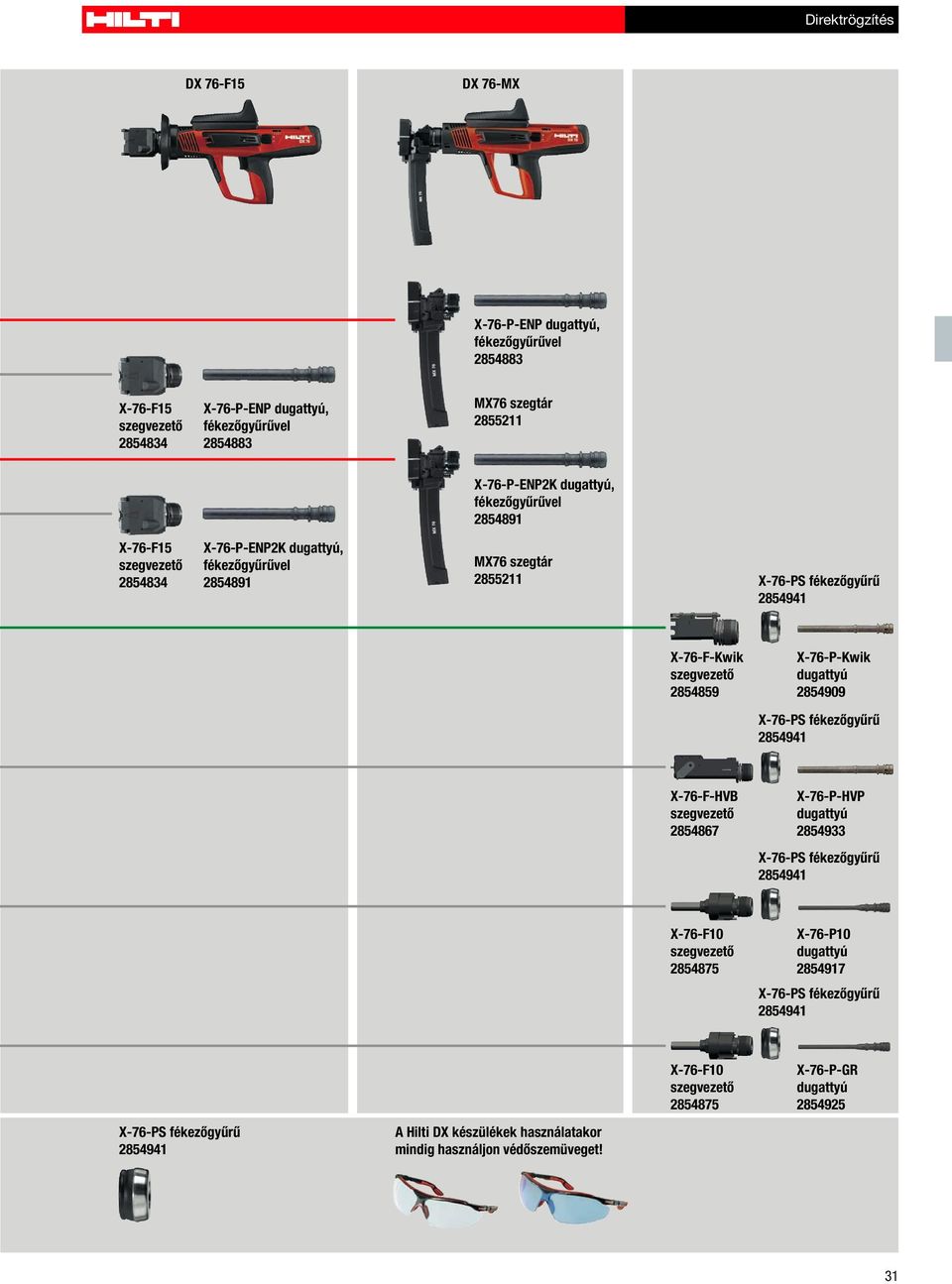

10 Fúrás- Direktrögzítés véséstechnika DX 76-F15 DX 76-MX X-76-P-ENP dugattyú, fékezõgyûrûvel X-76-F X-76-P-ENP dugattyú, fékezõgyûrûvel MX76 szegtár X-76-P-ENP2K dugattyú, fékezõgyûrûvel X-76-F X-76-P-ENP2K dugattyú, fékezõgyûrûvel MX76 szegtár X-76-PS fékezõgyûrû X-76-F-Kwik X-76-P-Kwik dugattyú X-76-PS fékezõgyûrû X-76-F-HVB X-76-P-HVP dugattyú X-76-PS fékezõgyûrû X-76-F X-76-P10 dugattyú X-76-PS fékezõgyûrû X-76-F X-76-P-GR dugattyú X-76-PS fékezõgyûrû A Hilti DX készülékek használatakor mindig használjon védõszemüveget! 31

X-76-F-Kwik 2854859 X-76-P-Kwik dugattyú 2854909 X-76-PS fékezõgyûrû 2854941 X-76-F-HVB 2854867 X-76-P-HVP dugattyú 2854933 X-76-PS fékezõgyûrû 2854941 X-76-F10 2854875
