1 StP Beléptető Rendszer Általános leírás s

2 Tartalomjegyzék 1.NÉHÁNY SZÓ CÉGÜNKRŐL ÉS TERMÉKEIRŐL STP KFT. TERMÉKEI...4 PC-Reader, számítógépes proximity olvasó...4 PC-Disabler, számítógépes adatvédelem...4 ProLock, proximity kódzár...4 PATROL őrjárat-ellenőrző rendszer BELÉPTETŐ RENDSZER SZOLGÁLTATÁSAI, FELÉPÍTÉSE A BELÉPTETŐ RENDSZER SZOLGÁLTATÁSAI...5 Beléptetés...5 Személykövetés...5 Vendégkártya kezelés...5 Riasztási funkciók...5 Épületfelügyeleti funkciók...5 Események archiválása...5 Munkaidő nyilvántartás A BELÉPTETŐ RENDSZER FELÉPÍTÉSE A BELÉPTETŐ RENDSZER HARDVER KOMPONENSEI...10 Kontroller...10 Proximity kártya olvasó...10 RS485 hálózat...10 PIN-kód terminál...10 Munkaidő terminál...10 Mozgás- vagy behatolás jelző A BELÉPTETŐ RENDSZER SZOFTVER KOMPONENSEI...11 Alközponti szoftver...11 StP Beléptető szerver...11 Riasztás monitor kliens szoftver...11 Konfiguráló kliens szoftver...11 Napló megjelenítő kliens szoftver...11 Munkaidő nyilvántartó kliens szoftver...11 Vendégkártya kiadó kliens szoftver A MUNKAIDŐ NYILVÁNTARTÓ SZOLGÁLTATÁSAI...12 Gyors és megbízható azonosítás...12 Rugalmas jogcím kezelés...12 Balanszidő kijelzés...12 Azonnali adatszolgáltatás...12 Felülbírálhatóság...12 Kapcsolódási lehetőség a bérszámfejtő rendszerhez...12 Kapcsolódási lehetőség a vállalatirányítási rendszerhez (SAP, Oracle) A BELÉPTETŐ RENDSZER MŰKÖDÉSE A BELÉPTETŐ RENDSZER MŰKÖDÉSI MÓDJAINAK LEÍRÁSA...13 Online...13 Online autonóm...13 Offline AZ AJTÓ ÜZEMMÓDOK LEÍRÁSA...14 Korlátozott...14 Szabad oldal összesen: 16

3 Zárt...14 Nyitott A JOGOSULTSÁGOK MEGADÁSI MÓDJA ZÓNA KEZELÉS KÜLÖNBÖZŐ KÜLÖNLEGES FUNKCIÓK oldal összesen: 16

4 1. NÉHÁNY SZÓ CÉGÜNKRŐL ÉS TERMÉKEIRŐL Cégünk azonosító és beléptető rendszerek fejlesztésével és gyártásával foglalkozik. Vállalkozásunk eredete a Budapesti Műszaki Egyetemen töltött éveinkig nyúlik vissza, ahol doktori képzés keretében kezdtünk el azonosítás-technikával foglalkozni. Az egyetemen egy nagy informatikai rendszer keretében azóta is működnek eszközeink több mint 300 azonosítási ponttal és felhasználóval. Azóta tevékenységünk a biztonságtechnika egyre szélesebb spektrumát fedi le. Vannak termékeink, melyek egyszerű feladatok ellátására hivatottak és vannak bonyolultabb, a vagyonvédelmi, a beléptető és munkaidő nyilvántartó funkciókat magas szinten integráló banki és nagyvállalati rendszereink StP Kft. termékei Az StP Kft. proximity kártyás megoldások területén a beléptető rendszeren kívül több terméket is kifejlesztett, amelyek a beléptető rendszer szolgáltatásait kiegészíthetik. PC-Reader, számítógépes proximity olvasó A számítógépen futó szoftverek a PC-Reader segítségével képesek a proximity kártyában rejlő lehetőségeket kiaknázni. Számos kliens alkalmazásnál szükség lehet a kártyakód kiolvasásra. Például a kliens alkalmazás elindításakor elkerülhetetlen biztonsági azonosításkor, új kártyák rendszerbe való felvitelénél stb. A számítógépbe illeszthető PC-Reader eszköz nyújtja az StP szoftverekben található kártyaolvasási funkciók hardveres támogatását. PC-Disabler, számítógépes adatvédelem A PC Disabler számítógépbe illeszthető eszköz az Ön adatainak védelmére nyújt egy hatásos megoldást.a PC használatát csak az erre feljogosított elektronikus azonosító kártya jelenlétében engedélyezi. A védelem kettős jellegű, mind az operációs rendszer felállása előtt, mind a futásakor biztosított, garantálva az adatok biztonságát. ProLock, proximity kódzár Proximity kártyás beléptető elektronika, mely egy speciális, mesterkártyával tanítható. Ez az eszköz tökéletes megoldást nyújt abban az esetben, amikor olcsó és egyszerűen kezelhető beléptetőre van szükség. PATROL őrjárat-ellenőrző rendszer Őrjárat ellenőrző készülékünkkel az épületet felügyelő biztonsági emberek munkáját lehet nyomon követni és ellenőrizni. 4.oldal összesen: 16

5 2. BELÉPTETŐ RENDSZER SZOLGÁLTATÁSAI, FELÉPÍTÉSE 2.1. A beléptető rendszer szolgáltatásai Beléptetés Csak az arra jogosultak léphetnek be a védett területekre, zónákba. A jogosultság időben és térben rugalmasan változtatható. Személykövetés A beléptető rendszer megadja a felhasználók pontos tartózkodási helyét, illetve az egyes zónákban tartózkodók listáját. Térképes személykövetés A beléptető rendszer térképen megmutatja a felhasználók pontos tartózkodási helyét, illetve az egyes zónákban tartózkodók listáját. Épület-felügyeleti rendszer Képes magába integrálni a beléptető rendszereken kívül más, például tűzvédelmi és vagyonvédelmi rendszereket is Fényképes megjelenítés Beléptetési ponton való áthaladáskor a Portai terminál kliens képes megjeleníteni a kártyához rendelet fényképet. Éttermi rendszer A dolgozók a kártyájukra befizetett összegből vásárolhatnak a büfében, étteremben, automatánál. Az étkezési hozzájárulás is automatikusan elszámolásra kerülhet. Vendégkártya kezelés A vendégek ideiglenes kártyával közlekedhetnek. A vendégek kártyáit érvényesíteni, jogosultságait megadni és a vendég adatainak felvenni a portán elhelyezett számítógépen lehet. Riasztási funkciók A beléptető rendszerhez mozgás és behatolás jelző érzékelők csatlakoztathatók. A beléptető rendszer ajtóvezérlő elektronikái riasztórendszerként is üzemelhetnek. Épület-felügyeleti funkciók A zónában tartózkodók számától függően a világítás, a szellőzés és a fűtés automatikusan kapcsolható ki és be. Események archiválása Az események számítógépen korlátlan ideig tárolhatók, utólag tetszőleges szempont szerint rendezhetők és vizsgálhatók. 5.oldal összesen: 16

6 Munkaidő nyilvántartás A munkaidő nyilvántartó szoftverrel nyomon lehet követni a hiányzásokat, a hosszú ebédszüneteket, a túlórákat, általánosan a különböző jogcímen épületen belül vagy kívül eltöltött időket A beléptető rendszer felépítése Riasztás monitor kliens program Munkaidõ nyilvántartó kliens program StP beléptetõ szerver (SQL adatbázis szerver) Konfiguráló és napló megjelenítõ kliens program PC Reader Pink ód kiadó kliens program Vendégkártya kiadó kliens program Lokális hálózat Alközpont Jelenlét ellenõrzõ kliens program Internet kapcsolat Kontroller Alközpont Alközpont StP hálózat Lokális hálózat StP hálózat Kontroller Vendégkártya kiadó kliens program Kontroller 6.oldal összesen: 16

7 1.ábra A beléptető rendszer szoftver komponensei 7.oldal összesen: 16

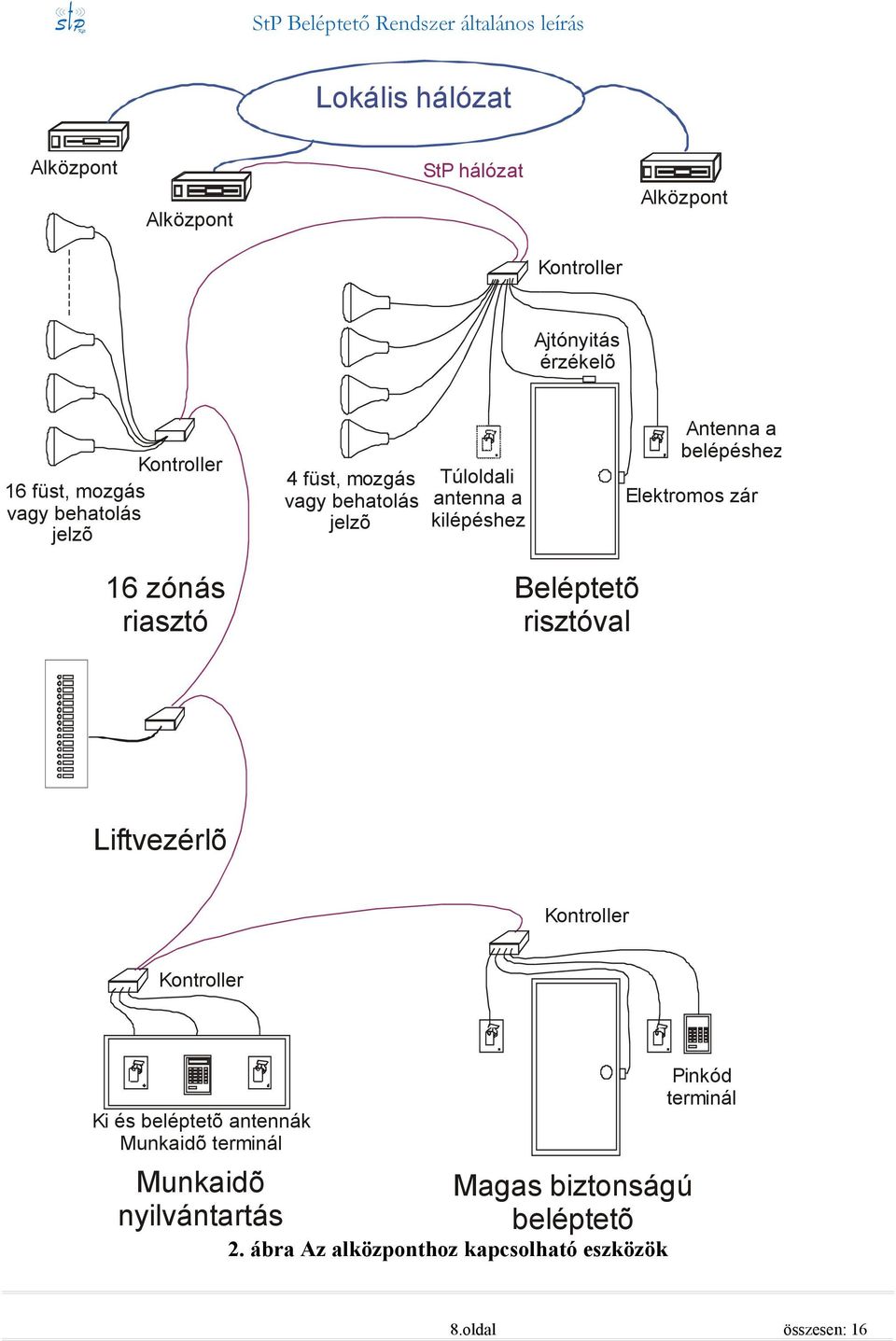

8 Lokális hálózat Alközpont Alközpont StP hálózat Alközpont Kontroller Ajtónyitás érzékelõ Kontroller 16 füst, mozgás vagy behatolás jelzõ 4 füst, mozgás vagy behatolás jelzõ Túloldali antenna a kilépéshez Antenna a belépéshez Elektromos zár 16 zónás riasztó Beléptetõ risztóval Liftvezérlõ Kontroller Kontroller Ki és beléptetõ antennák Munkaidõ terminál Munkaidõ nyilvántartás Magas biztonságú beléptetõ 2. ábra Az alközponthoz kapcsolható eszközök Pinkód terminál 8.oldal összesen: 16

9 RS485 Linear Power Supply Power Manager 6 ST input line MICROCHIP I2C EEPROM 64 KByte RICOH Real Ti me Clock 2 relay output line 6 OC output line MICROCHIP PIC MCU 16F877 1 long SSI Proximity card reader module 3. ábra A klasszikus (PIC alapú) kontroller felépítése Switched Power Supply Power Manager RS ST input line 4 relay output line 8 OC output line MICROCHIP I2C EEPROM 8 KByte CIRRUS LOGIC ARM CPU EPM 7312 AMD 1 Mbyte FLASH (512 Kbyte x 16) ARM based universal core module RICOH Real Time Clock WINBOND 8 Mbyte SDRAM (4 Mbyte x 16) CIRRUS LOGIC LAN Interface CS8900A RS232 4 long SSI RJ-45 10BASE-T Proximity card reader module Chip card reader module Dot matrix LCD module G191(192x192) G321(320x240) 4. ábra Az ARM processzor alapú kontroller felépítése 9.oldal összesen: 16

10 2.3. A beléptető rendszer hardver komponensei Kontroller A kontroller az StP beléptető rendszer egyik alapeszköze. A kontroller két fő részből áll: a kommunikációs és a központi modulból. A kommunikációs modullal lehet az StP hálózatra rákapcsolódni. A központi modul fogadja a kártyaolvasó jeleit, tárolja mindazt az információt, mely az offline beléptetéshez szükséges, nyitja az ajtót és naplózza az eseményeket. A központi modul a tárolt jogosultság és időadatok alapján aktiválja az elektromos zárat. Proximity kártya olvasó A kontrollerhez proximity és chipkártyás eszközök illesztésére alkalmas olvasó is rendelhető. Beléptető rendszerekhez a TEXAS INSTRUMENTS gyártmányú, TIRIS márkanevű, érintésmentes (proximity) kártyákat kezelő antennát ajánljuk. A kontroller két antennát tud kezelni. A két antennát az ajtó két oldalára szerelve a kontroller meg tudja különböztetni a ki- és behaladást. Az antenna a felhasználónak hang és fényjelzéssel jelzi, ha a rendszer elolvasta a kártyáját, és ha esetleg őt valamilyen okból nem engedte be. Az antenna és a kontroller távolsága több tíz méter is lehet, ezért a kontroller kényelmesen telepíthető. A mechanikai kivitel szempontjából háromféle antenna áll rendelkezésre: rejtetten szerelhető, falon kívülre szerelhető valamint gépkocsi beléptetésre alkalmas nagy hatótávolságú antenna. A rejtetten szerelhető antenna csempe, vakolat vagy tégla mögé helyezhető. Az antenna helyét plexi lap jelölheti, melyre tetszőleges ábra vagy felirat vihető fel. A falon kívülre szerelhető antenna esztétikus kivitelével, diszkrét színével igényes belső terekben is használható megoldást nyújt. A nagy hatótávolságú antenna kültéri és beltéri beléptetésre egyaránt alkalmas. RS485 hálózat A kontrollereket egy speciális kommunikációs csatornára lehet felfűzni. Ezen a hálózaton keresztül lehet a kontrollerekben összegyűlt naplóadatokat lekérdezni és a jogosultságokat megváltoztatni. A hálózat saját fejlesztésű, speciális protokollt használ, gyűrű architektúrában. A hálózatra maximum 64 kontroller fűzhető fel. A kommunikációs protokoll úgy lett kialakítva, hogy az egységeket nem kell külön-külön megszólítani, így a kontrollerek 0,1s alatt tudják az eseményeket eljuttatni a PCbe. Két kontroller maximum ezer méter távolságra telepíthető egymástól, a teljes rendszer mérete így több tíz kilométer is lehet. PIN-kód terminál A terminál használatával az áthaladás PIN-kód megadásához köthető. Munkaidő terminál A kontrollerhez kapcsolódó speciális egység, melyen nyomógombok és szöveges információ megjelenítésére alkalmas LCD kijelző található. A terminálon kilépési és belépési jogcímek megadásával a beléptető rendszer munkaidő nyilvántartásra is használható. Mozgás- vagy behatolás jelző A kontrollerek alapkiépítésben négyzónás riasztóközpontként is üzemelnek. Ha valamilyen esemény történik (szabotázs vagy riasztás), akkor azt a kontroller haladéktalanul jelzi az alközpontnak. 10.oldal összesen: 16

11 2.4. A beléptető rendszer szoftver komponensei Alközponti szoftver Az alközpont egy PC, DOS 6.22 operációs rendszerrel. Ezen a gépen egy speciális 32 bites szoftver, az alközponti szoftver fut. Ez a szoftver folyamatosan gyűjti a rendszerben keletkező adatokat, illetve változás esetén frissíti a kontrollerek adatbázisát. A számítógép a hálózaton TCP- IP alapú kapcsolatot tart a beléptető szerverrel. StP Beléptető szerver Az StP beléptető szerver egy adatbázis szerver köré épített applikációkat kiszolgáló szoftver. Folyamatosan megkapja az alközpontról a naplóadatokat, feldolgozza azokat, és 1500 bites RSA titkosítással védett virtuális csatornán keresztül SQL alapú hozzáférést biztosít ezekhez az adatokhoz a kliens szoftverek felhasználói számára. Riasztás monitor kliens szoftver A szoftver az őröknél elhelyezett számítógépen fut és jelzi a riasztási eseményeket,melyeket az őrök számítógéppel tudnak nyugtázni. Az őrök beavatkozását a rendszer naplózza. Konfiguráló kliens szoftver A szoftver lehetőséget nyújt a rendszer beállításainak, és a felhasználók jogosultságainak megváltoztatására. Megszemélyesítés után a kártyák adatbázisba való felvitelét egyszerűsíti a számítógépbe telepített PC Reader. A rendszer beállítások megváltoztatása után a főközpont egy új konfigurációt generál az alközpont számára. Napló megjelenítő kliens szoftver A szoftver a bekövetkezett események utólagos nyomon követését biztosítja. A naplózott eseményeket különböző szempontok szerint csoportosíthatja és jelenítheti meg. Munkaidő nyilvántartó kliens szoftver A szoftver a munkaidő nyilvántartási törzsadatok és a naplózott események alapján elkészíti azokat a nyomtatott és elektronikus listákat, melyek a bérszámfejtés alapját képezhetik. Vendégkártya kiadó kliens szoftver A szoftver képes a vendégek számára kiadott kártyákhoz belépési jogosultságot rendelni. A vendégek adatait elektronikus formában rögzíti. A vendégkártya kiadását gyorsítja, hogy a szoftver megjegyzi a vendégek adatait, így néhány karakter leütésével megtalálható egy korábbi látogatás során bevitt adat A munkaidő nyilvántartó szolgáltatásai 11.oldal összesen: 16

12 Gyors és megbízható azonosítás Proximity kártyával gyorsan és kényelmesen azonosíthatók a dolgozók, a bejáratok nagyobb terhelést tudnak elviselni. Kevesebb belépő kapu kialakítására van szükség, ami csökkenti a munkaidő nyilvántartó rendszer kiépítésének költségeit. Rugalmas jogcím kezelés A rendszer akár 255 ki és belépési jogcímet is le tud a kezelni, mellyel a felhasználói igények maradéktalanul kielégíthetők. Balanszidő kijelzés Rugalmas munkarendben dolgozók folyamatosan nyomon követhetik a munkaidő egyenlegüket a munkaidő nyilvántartó terminál kijelzőjén. Azonnali adatszolgáltatás A dolgozókra vonatkozó információk tetszőleges időpontban lekérdezhetők. Felülbírálhatóság A dolgozó munkaidejére vonatkozó adatokat (hiányzás, túlóra, stb.) a közvetlen munkahelyi vezetők felül tudják bírálni. Kapcsolódási lehetőség a bérszámfejtő rendszerhez A rendszer képes előállítani olyan adatbázist, mely a bérszámfejtés számára könnyen és közvetlenül feldolgozható. Kapcsolódási lehetőség a vállalatirányítási rendszerhez (SAP, Oracle) A vállalatirányítási rendszerből a törzsadatokat automatikusan lehet a munkaidő nyilvántartó rendszerbe importálni. 12.oldal összesen: 16

13 3. A BELÉPTETŐ RENDSZER MŰKÖDÉSE 3.1. A beléptető rendszer működési módjainak leírása Online Az online működési módban lehet a rendszer lehetőségeit a legszélesebb körben kiaknázni, mivel a kontrollerek felett folyamatosan őrködik az alközponti számítógépen futó alközponti szoftver, amely arról dönt, hogy egy adott helyen megjelenő kártya beléphet-e vagy sem. A központi döntés ad lehetőséget komplexebb, a teljes rendszer állapotát figyelembe vevő döntési mechanizmusok definiálására. Például a több ki/bejárattal rendelkező helyiségek állapotától függő olyan döntések meghozatalára, amelyek a bent lévő emberek számától vagy személyétől, minősítésétől függ (pl. nem mehet be dolgozó a pénztárba, ha a pénztáros nincs bent, vagy esetleg ha már egyszerre hárman is bent vannak). Abban az esetben, amikor a kontrollerek online működési módban vannak, a döntési mechanizmus a következő: a kontroller elküldi az elolvasott kártya kódját az alközpontnak, az a pontos idő, dátum, és a kártyához tartozó jogosultságok, időprofilok ismeretében, valamint a már említett egyéb rendszerállapotok figyelembevételével eldönti, hogy az adott kártyát beengedi-e vagy sem és a döntésnek megfelelő parancsot kiadja a kontrollernek. Kábelszakadás, áramszünet vagy az alközponti számítógép lekapcsolása esetén a kontrollerek azonnal észreveszik, hogy az alközponttal megszakadt a kapcsolat, és automatikusan offline működési módba lépnek mindaddig, amíg az alközpont újra fel nem éled, és meg nem szólítja őket. Ekkor az alközpont egyik első teendője az, hogy az offline módban a kontrollerekben felgyülemlett eseményeket összegyűjti és eltárolja. Eközben a kontrollerek a napló felküldésével párhuzamosan már újra online módon viselkednek. Online autonóm Online autonóm működési módban a döntéseket a kontrollerek hozzák meg, de az alközpont minden eseményt folyamatosan megkap. A folyamatos esemény lekérdezés miatt a kontrollerek esemény memóriája nem telhet be. Ebben a működési módban az alközpont minden pillanatban pontos információt tud nyújtani a bent lévő emberekről, ezen információk függvényében azonban nem hoz döntést. Offline Offline működési módban a kontrollerek autonóm egységek, amelyeket előre programozott időpontokban képesek a beléptetési pont üzemmódját változtatni. A kontroller a saját adatbázisa alapján el tudja dönteni, hogy egy adott időpontban, egy adott kártya áthaladhat-e az ajtón vagy sem. Ehhez ismernie kell az elfogadható kártyák belső kódját és a hozzájuk tartozó időprofilt. Ebben a módban a kontrollerek nem tudnak egymásról, komplex döntéseket nem hozhatnak, hiszen nincs információjuk olyan eseményekről, amelyek nem az általuk felügyelt ajtókon történtek. A döntés kizárólag a kártyához tartozó időprofil alapján történik. Az eseményeket a kontroller saját memóriában tárolja. Offline működési módban a kontroller a memóriájának véges kapacitása miatt (az ajtón zajló forgalom függvényében) néhány naptól néhány hónapig terjedő időszak naplóadatát képes tárolni. Amennyiben a memória tele van, mindig a legrégebbi adatok íródnak felül. 13.oldal összesen: 16

14 Az offline működési mód választása ott javasolt, ahol az események folyamatos naplózása nem szükséges, vagy az ajtókon a forgalom kicsi és a rendszernek nem kell pillanatnyi információt szolgáltatnia az emberek mozgásáról. Ilyenkor elég lehet a kontrollerek egyszeri feltöltése a kártyákkal és időprofilokkal, és a rendszer önállóan, számítógép nélkül futhat. A számítógépet elég csak jogosultság változtatásakor vagy naplólekéréskor a rendszerre csatlakoztatni Az ajtó üzemmódok leírása Mind online, mind offline működési mód esetén az ajtók különböző üzemmódokban működhetnek és ezen üzemmódokba, egy meghatározott ütemezés szerint, automatikusan válthatnak. Korlátozott Amennyiben az ajtó korlátozott üzemmódban van, az ajtó csak akkor nyílik, ha az adott kártya az adott időpillanatban jogosult áthaladni. Ez az általánosan használt, normál üzemmód. Szabad Szabad üzemmódban az ajtó minden, a rendszer által ismert és elfogadható kártyára nyílik, függetlenül attól, hogy a kártyának az adott ajtóra az adott pillanatban van-e joga. Zárt Az ajtó zárt üzemmódban semmilyen kártyára sem nyit ki, még abban az esetben sem, ha az jogosult az áthaladásra. Kivételt képeznek ez alól azok a kártyák, amelyek supervisor jogokkal rendelkeznek. Ez egy időprofil nélküli és általános, minden ajtóra vonatkozó jog, amely a kártya tulajdonsága. Nyitott Nyitott üzemmódban az ajtó kártyaolvasástól függetlenül folyamatosan nyitva van. Jól használható ez az üzemmód főbejáratok esetében, ahol az ajtó napközben nyitott üzemmódban van és csak a portaszolgálati időn kívül vált korlátozott módba (ilyenkor csak kártyával lehet bejönni). Ha az ajtó két (külső és belső) antennával rendelkezik, mindkét irányban definiálhatunk üzemmódot. Ezzel a rendszer lehetővé teszi azt, hogy befelé korlátozott legyen az áthaladás, kifelé viszont szabad, tehát aki már bent van és kártyával rendelkezik, szabadon kimehet. Ez a funkció akkor szükséges, amikor valaki munkaidő után bennmarad a munkahelyén (tehát a belépési jogosultsága lejár az időprofil szerint), és haza szeretne menni A jogosultságok megadási módja 14.oldal összesen: 16

15 A jogosultság megadásakor a személyeket csoportokba sorolhatjuk. A csoportokon keresztül áttekinthetően lehet a jogosultságokat kiadni és visszavonni. Egy jogosultság definiálásánál két dolgot kell megadnunk: Mely ajtókra érvényes? (jogosultság térbeli érvényessége) Mikor érvényes? (jogosultság időbeni érvényessége - időprofil) A térbeli érvényesség megadása azon ajtók vagy ajtócsoportok megadását jelenti, melyeken az adott joggal rendelkező személy áthaladhat. Az időprofil megadásakor felsoroljuk, hogy milyen napokon (a hét melyik napján) hány órától hány óráig érvényes a jogosultság. Egy időprofil több időintervallumot is tartalmazhat, például: hétfői napokon reggel 6-tól este 8-ig, keddi és szerdai napokon viszont reggel 10-től este 10-ig. Az időintervallumonként megadható, hogy akkor az ajtón csak kártyával, kártya és pinkóddal, kártya vagy pinkóddal, csak pinkóddal lehet áthaladni. Mint már említettük, az embereket célszerű csoportokba sorolni (személy csoportok), majd az így létrehozott csoportokat jogokkal ruházni fel. Így az adott csoportba tartozó embereknek a csoportból fakadó jogait egyszerre módosíthatjuk. Természetesen egy személy több csoportba is tartozhat (ezáltal minden csoport jogával rendelkezik, amelyben ő benne van), és egy csoportot több jogosultsággal is felruházhatunk. Egy jogosultság viszont, mint azt már láttuk, több időprofillal is rendelkezhet. Látható tehát, hogy a megadás ilyen módja magas fokú szabadságot biztosít a különböző jogosultság szervezési gondolatmenetek egyszerű leképezésére a rendszer nyelvére Zóna kezelés Zóna definiálása online működési módokban lehetséges. A zóna egy olyan zárt tér, aminek több bejárata és kijárata lehet, melyeken bejönni vagy távozni csak a rendszer által felügyelt módon lehet. A zónába belépők és kilépők nyilvántartásával megállapítható, hogy egy adott személy bent van-e az épületben, vagy esetleg hányan vannak bent egy adott helyiségben. A zóna nyilvántartás felhasználható a be és kilépési döntések meghozatalakor is. Definiálhatunk létszámkorlátot egy zónára, paraméterezhetjük úgy a működést, hogy amennyiben egy személy úgy akar bejönni, hogy a nyilvántartás szerint már bent van, akkor nem engedjük be - ez az anti passback, amellyel a beléptető rendszer felhasználóit késztethetjük a kártya használatára. A zónákhoz különböző különleges kimenetek is tartozhatnak, amelyeken keresztül az adott zóna állapotától (üres, betelt, valaki kiment, bejött, stb.) függően, különleges funkciók segítségével a rendszer bizonyos beavatkozásokat eszközöl, pl. leoltja a villanyt, élesíti a riasztót, stb Különböző különleges funkciók Amennyiben valamilyen esemény bekövetkeztekor a rendszer valamely állapotában változásnak kell beállnia, különleges funkciókat rendelhetünk az adott eseményekhez, vagyis az eseményt feldolgozó funkciót a rendszer különböző elemeihez kapcsolhatjuk. 15.oldal összesen: 16

16 Funkciót kapcsolhatunk: személyhez. Ha az adott személy bárhol megjelenik (felmutatja a kártyáját), a funkció aktivizálódik. jogosultsághoz. Ha valaki az adott jogosultsággal halad át az ajtón, a funkció aktivizálódik. Így lehet megtenni azt, hogy egy bizonyos személy valahol különleges szerepet kapjon (pl. a pénztáros a pénztárban), máshol viszont ne. zónához. A legsűrűbben használt kötés, amikor egy zónával kapcsolatos eseményt dolgoz fel a funkció. A funkció minden esetben aktivizálódik, ha a zónával valami történik, ezen események a következők lehetnek: a zóna kiürült; első ember belépett; valaki belépett; valaki távozott; valaki belépett, pedig már bent volt a nyilvántartás szerint; valaki távozott, pedig bent sem volt a nyilvántartás szerint; stb. PIN-kód terminálon begépelhető kódhoz. Amennyiben az antenna mellé egy PIN-kód terminál is telepítésre került, az azon begépelt kódoktól függően is különböző funkciókat érhetünk el. általános célú bemenethez. Ebben az esetben a bemeneten kétféle esemény történhet: jelzés és jelzés megszűnése. A funkció ezeket dolgozhatja fel különbözőképpen. riasztás bemenethez. A riasztás bemeneteken a digitális bemenetekkel ellentétben már négyféle esemény történhet: riasztás, ennek megszűnése és kétféle szabotázs (rövidzár és szakadás jelzés a riasztóval kapcsolatot jelentő vezetéken). 16.oldal összesen: 16
