1 StP Műszaki Fejlesztő, Gyártó és Kereskedelmi Kft. Beléptető-rendszer konfigurálása telepítői leírás Szoftver verzió: Elérhetőségek 1158 Budapest, Késmárk u Telefon: ; Fax: info@stp.hu Technikai segítség: support@stp.hu Web:

2 Tartalomjegyzék 1.Bevezetés Hardver bekötése Szoftveres konfigurálás Kártya felvétel Személy létrehozása Adatbeviteli rész Antipassback beállítás /17

3 1. Bevezetés Az StP Beléptető és Munkaidő-nyilvántartó Rendszer alkalmas magas szintű beléptető rendszer kialakítására, az alábbi műszaki paraméterekkel: Felügyeli, ellenőrzi és naplózza a kártyaolvasókkal felszerelt belépési pontokon keresztül történő mozgásokat. Meg tudja akadályozni és képes jelezni az olyan áthaladási, belépési kísérleteket, amelyeket olyan személyek kísérelnek meg, akiknek az objektumba történő belépésre, az objektumon belüli mozgásra nincs jogosultságuk. A személyek azonosítására az StP kártyaolvasói, valamint szabványos Wiegand ill. Magstripe módon kommunikáló kártyaolvasók használhatók. Képes vezérelni az áthaladást korlátozó elektromechanikus eszközöket (pl. elektromos zár, forgóvilla, sorompó). A központi egység autonóm módon tartalmazza a belépési jogosultság megállapításához szükséges összes adatot, ide értve a biztonság növelésére szolgáló személyi azonosító kódot is. Megkülönbözteti a munkanapokat, vasárnapokat és ünnepnapokat. Rendelkezik valós idejű órával esemény tárolására alkalmas memóriával rendelkezik. Áramkimaradás esetén az adatokat nem veszíti el, ugyanis minden adatot nem felejtő memóriában tárol. 3/17

4 2. Hardver bekötése A képen egy SK03 beléptető kontroller sematikus rajza látható. Ide kerülnek bekötésre az olvasók, nyomógombok, zárkimenetek, OC kimenetek, stb... A bekötés részletes leírása az StP_IPkontroller_leiras_v3.pdf-ben található. 4/17

5 3. Szoftveres konfigurálás Indítsuk el a szerver programokat. Majd a konfigurálás első lépéseként fel kell vegyük a kontrollert. Ezt a Konfiguráló kliens Helyrajz menü Kontrollerek menüpont alatt tehetjük meg. A jobb oldalon található új gombbal tudunk létrehozni új kontrollert. A megnevezéshez és a rövid névhez írjunk be egy tetszőleges nevet, majd a jobb oldalon lévő OK gombbal véglegesítsük a műveleteket. Ezek után a kontroller fülre kattintva választhatjuk ki a kontroller típusát (beléptetéshez az SK03 IP kontroller, SComplex vagy SK03-08 buszos kontroller használható), illetve megadhatjuk a kontroller IP címét. Ha szükséges az átállítás, azt a mellette lévő zöld ikonra kattintva végezhetjük el. 5/17

6 Figyelem!!! Ahhoz, hogy a számítógép és a kontroller kommunikálni tudjon egymáshoz, ahhoz fontos, hogy egy IP tartományban legyen a két eszköz. Miután az új kontroller létrehozása megtörtént, a Perifériák fül alatt, a Bemenetek és Kimenetek meghatározásával állíthatjuk be a beléptetési pont hardver eszközeit. A jobb oldalon levő periféria típusok közül húzhatjuk át a megfelelő típust a megfelelő helyre. NCIN - NCOUT: Ide az ajtót vezérlő zárat konfigurálhatjuk fel, állíthatjuk be, be és ki irányban LED: Az olvasó led felkonfigurálása, beállításai BUZ: Az olvasó zümmer felkonfigurálása, beállításai OPEN: Nyitásérzékelő felkonfigurálása HAND: Ajtónyitó gomb felkonfigurálása 6/17

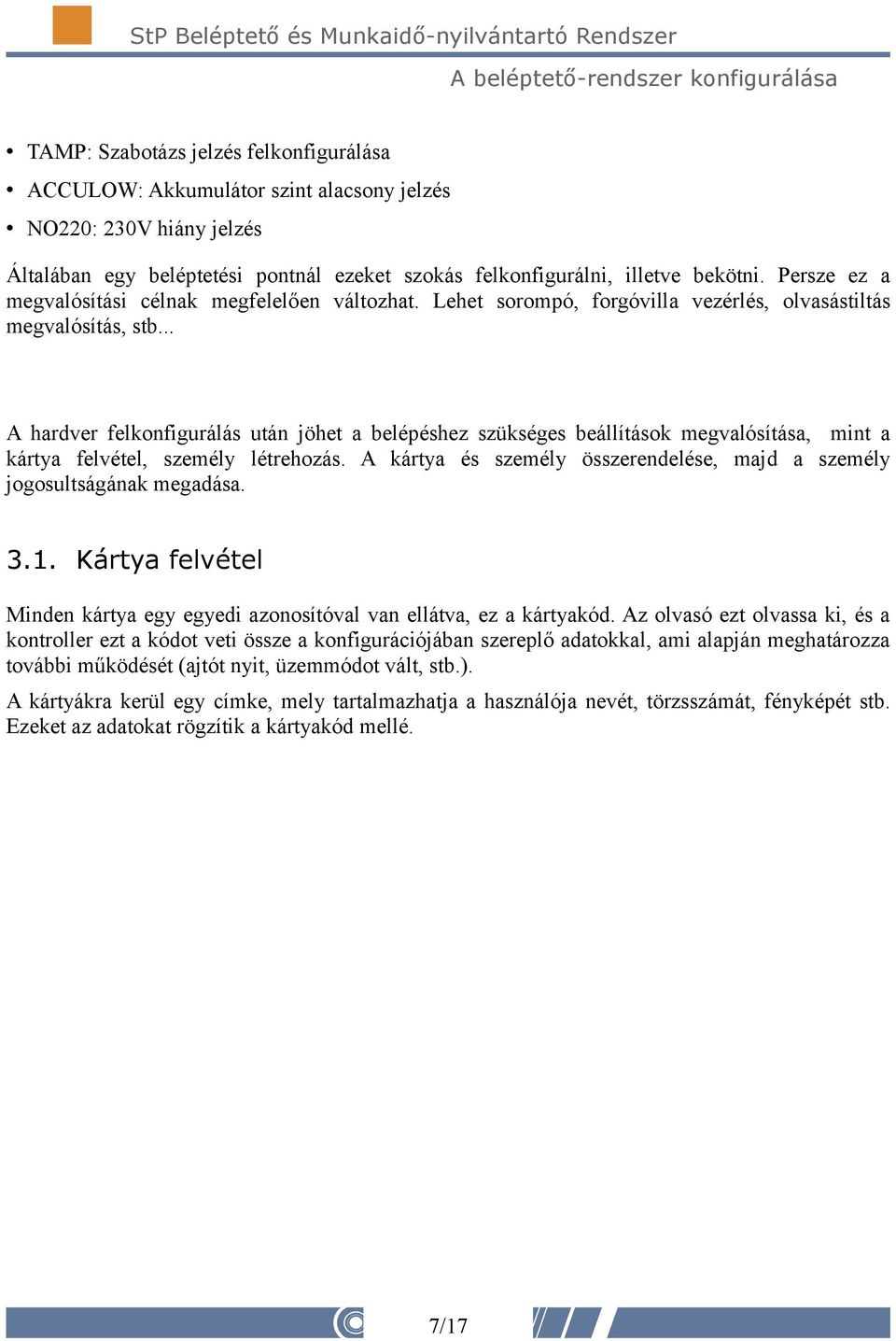

7 TAMP: Szabotázs jelzés felkonfigurálása ACCULOW: Akkumulátor szint alacsony jelzés NO220: 230V hiány jelzés Általában egy beléptetési pontnál ezeket szokás felkonfigurálni, illetve bekötni. Persze ez a megvalósítási célnak megfelelően változhat. Lehet sorompó, forgóvilla vezérlés, olvasástiltás megvalósítás, stb... A hardver felkonfigurálás után jöhet a belépéshez szükséges beállítások megvalósítása, mint a kártya felvétel, személy létrehozás. A kártya és személy összerendelése, majd a személy jogosultságának megadása Kártya felvétel Minden kártya egy egyedi azonosítóval van ellátva, ez a kártyakód. Az olvasó ezt olvassa ki, és a kontroller ezt a kódot veti össze a konfigurációjában szereplő adatokkal, ami alapján meghatározza további működését (ajtót nyit, üzemmódot vált, stb.). A kártyákra kerül egy címke, mely tartalmazhatja a használója nevét, törzsszámát, fényképét stb. Ezeket az adatokat rögzítik a kártyakód mellé. 7/17

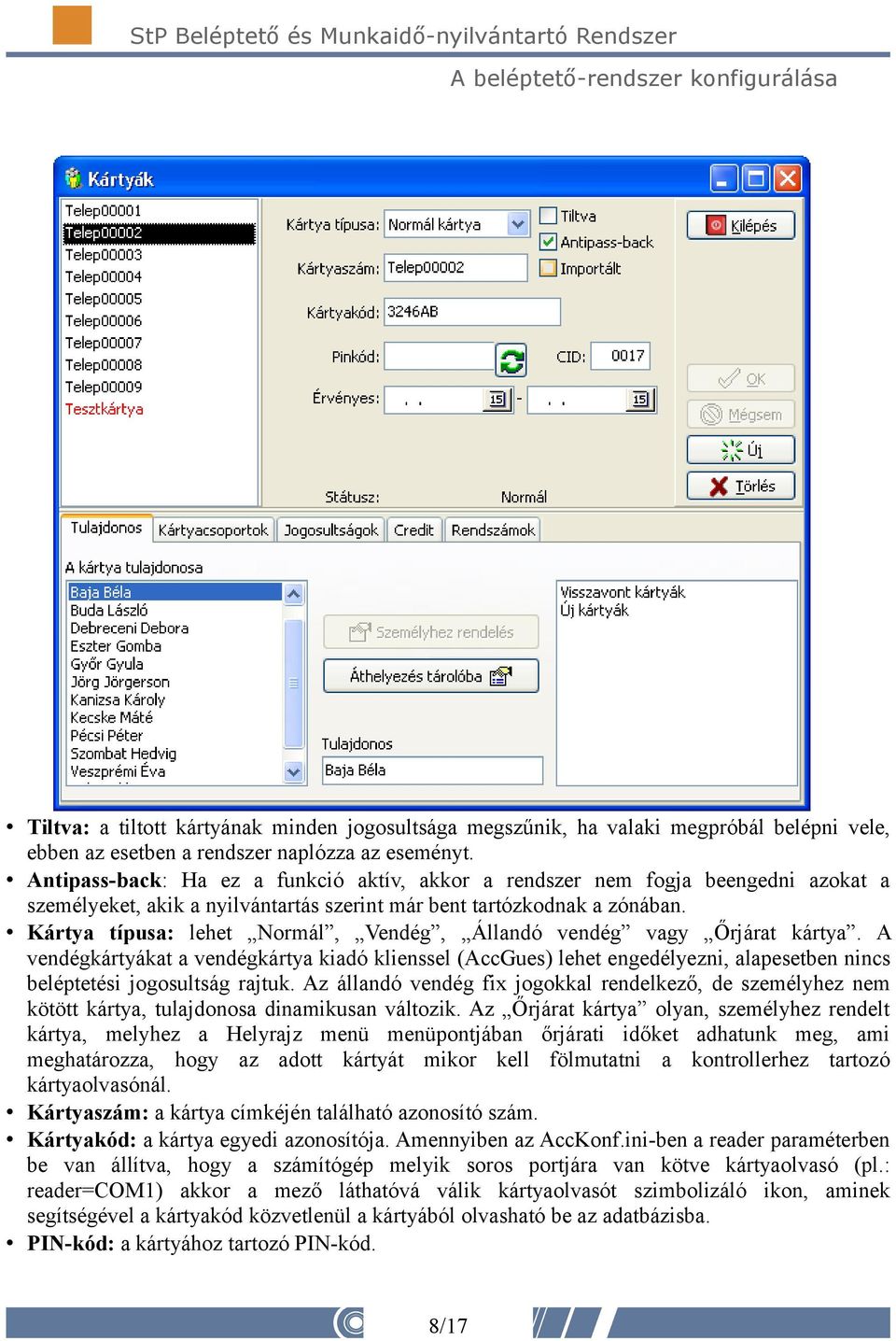

8 Tiltva: a tiltott kártyának minden jogosultsága megszűnik, ha valaki megpróbál belépni vele, ebben az esetben a rendszer naplózza az eseményt. Antipass-back: Ha ez a funkció aktív, akkor a rendszer nem fogja beengedni azokat a személyeket, akik a nyilvántartás szerint már bent tartózkodnak a zónában. Kártya típusa: lehet Normál, Vendég, Állandó vendég vagy Őrjárat kártya. A vendégkártyákat a vendégkártya kiadó klienssel (AccGues) lehet engedélyezni, alapesetben nincs beléptetési jogosultság rajtuk. Az állandó vendég fix jogokkal rendelkező, de személyhez nem kötött kártya, tulajdonosa dinamikusan változik. Az Őrjárat kártya olyan, személyhez rendelt kártya, melyhez a Helyrajz menü menüpontjában őrjárati időket adhatunk meg, ami meghatározza, hogy az adott kártyát mikor kell fölmutatni a kontrollerhez tartozó kártyaolvasónál. Kártyaszám: a kártya címkéjén található azonosító szám. Kártyakód: a kártya egyedi azonosítója. Amennyiben az AccKonf.ini-ben a reader paraméterben be van állítva, hogy a számítógép melyik soros portjára van kötve kártyaolvasó (pl.: reader=com1) akkor a mező láthatóvá válik kártyaolvasót szimbolizáló ikon, aminek segítségével a kártyakód közvetlenül a kártyából olvasható be az adatbázisba. PIN-kód: a kártyához tartozó PIN-kód. 8/17

9 CID: A ContactID kód arra szolgál, hogy a telefonos riasztórendszer tudjon hivatkozni az adott kártyára (mint például jogosulatlan kártyára) ha riasztási esemény történik. Érvényes: milyen időtartamban érvényes a kártya. Funkció engedélyezve: a kártya felmutatásához tartozó funkció. Csak akkor érvényes, ha bejelöltük ezt a négyzetet. Státusz: a kártya típusát mutatja.(normál,vendég,patrol) 3.2. Személy létrehozása Itt vehetünk fel új személyeket, állíthatjuk be a rendszerben regisztrált személyek adatait, kártyákat rendelhetünk hozzájuk, fényképet adhatunk meg, illetve besorolhatjuk őket különböző csoportokba. Ehhez először is az adatkeresőben ki kell választani a megfelelő személyt. Ennek megkönnyítésére lehetőségünk van a személyek listáját rendezni és szűrni. Ez úgy történik, hogy az adatkeresőben a jobb egérgombbal kattintunk, és a felugró ablak menüjéből választhatunk. A menüben két, egymástól vonallal elválasztott menücsoport található. 9/17

10 Adatbeviteli rész A kártyatulajdonos adatai: Törzsszám/export kód és Név. Belépés/kilépés: mióta dolgozik a személy az adott munkahelyen, illetve mikor lépett ki. Az itt beállított adat a belépési jogosultságokat nem befolyásolja. A személyhez rendelt kártya érvényessége lesz a mérvadója a be illetve a kilépési jogok használatakor. Főosztály, Osztály: az a szervezeti egység, ahol a kártyatulajdonos dolgozik Beosztás: a személy beosztása. Szoba/telefon: a kártyatulajdonos szoba- és telefonszáma. A Zónát: amelyben dolgozik. A CID (ContactID) kódját. A ContactID kód arra szolgál, hogy a telefonos riasztórendszer tudjon hivatkozni az adott személyre (mint például illetéktelen behatolóra) ha riasztási esemény történik. Tiltva: az aktív állománynak a listáiban nem fog szerepelni, de a belépési jogosultságát nem érinti, kártyája érvényes lesz. A listák szűréseinél ezek a személyek egyszerűen kihagyhatóak. Importált: bejelölése engedélyezi az importoknál a személy adatainak a módosítását, akár importálással, akár kézi felvitellel került a rendszerbe a személy. Ezt a jelölést az importálás során a program maga állítja be az Adminisztráció menü Paraméterek menüpontjában az résznél megadottak szerint, illetve kézzel módosítható. A Kártya nyomtatva mezőt akkor kell bejelölni, ha a személynek már nyomtattak kártyacímkét. Ezt a címkét fogják a kártyára ragasztani. Ha még nincs címkéje, vagy elvesztette a kártyát, akkor el kell venni a kijelölést a mezőről, így a legközelebbi címkekészítéskor a rendszer automatikusan létrehozza a hiányzó címkéket. A címkéket már definiált sablonok alapján készítik el. Ezeket a sablonokat hívják template-nek. Ha nincs bejelölve a Kártya nyomtatva mező, akkor láthatjuk a mező alatt azt a template-et, amely megfelel a kijelölt személy beosztásának. A template mezőjében levő nyílra kattintva megváltoztathatjuk azt. Ezzel felülbíráljuk a személy szervezeti egységének megfelelő template-et. Ha nem akarjuk egyenként átírni a template-eket, akkor lehetőség van arra, hogy bizonyos személyek template-eit egyszerre módosítsuk. Ha a Fénykép jelölőnégyzetet bejelöljük és a kártyatulajdonoshoz tartozik fénykép, akkor az adatbeviteli mezők mellett a kép megjelenik. Fényképet beállítani az adatbeviteli rész alján található Fénykép füllel tudunk. A Fénykép nélküli személyek szűrésére használható mező. Ha bepipáljuk a személyek listájában csak a fényképpel nem rendelkezők lesznek láthatóak. 10/17

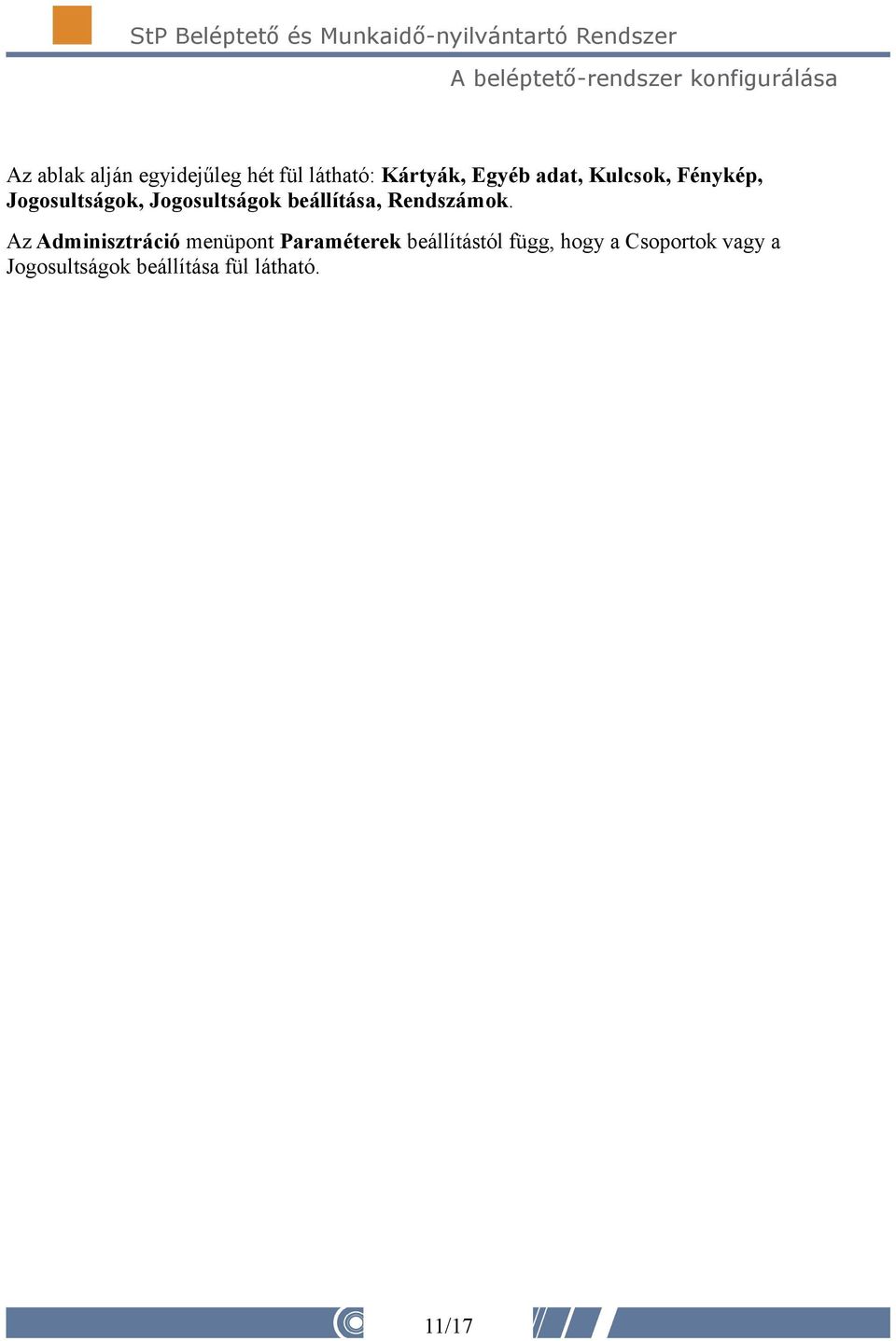

11 Az ablak alján egyidejűleg hét fül látható: Kártyák, Egyéb adat, Kulcsok, Fénykép, Jogosultságok, Jogosultságok beállítása, Rendszámok. Az Adminisztráció menüpont Paraméterek beállítástól függ, hogy a Csoportok vagy a Jogosultságok beállítása fül látható. 11/17

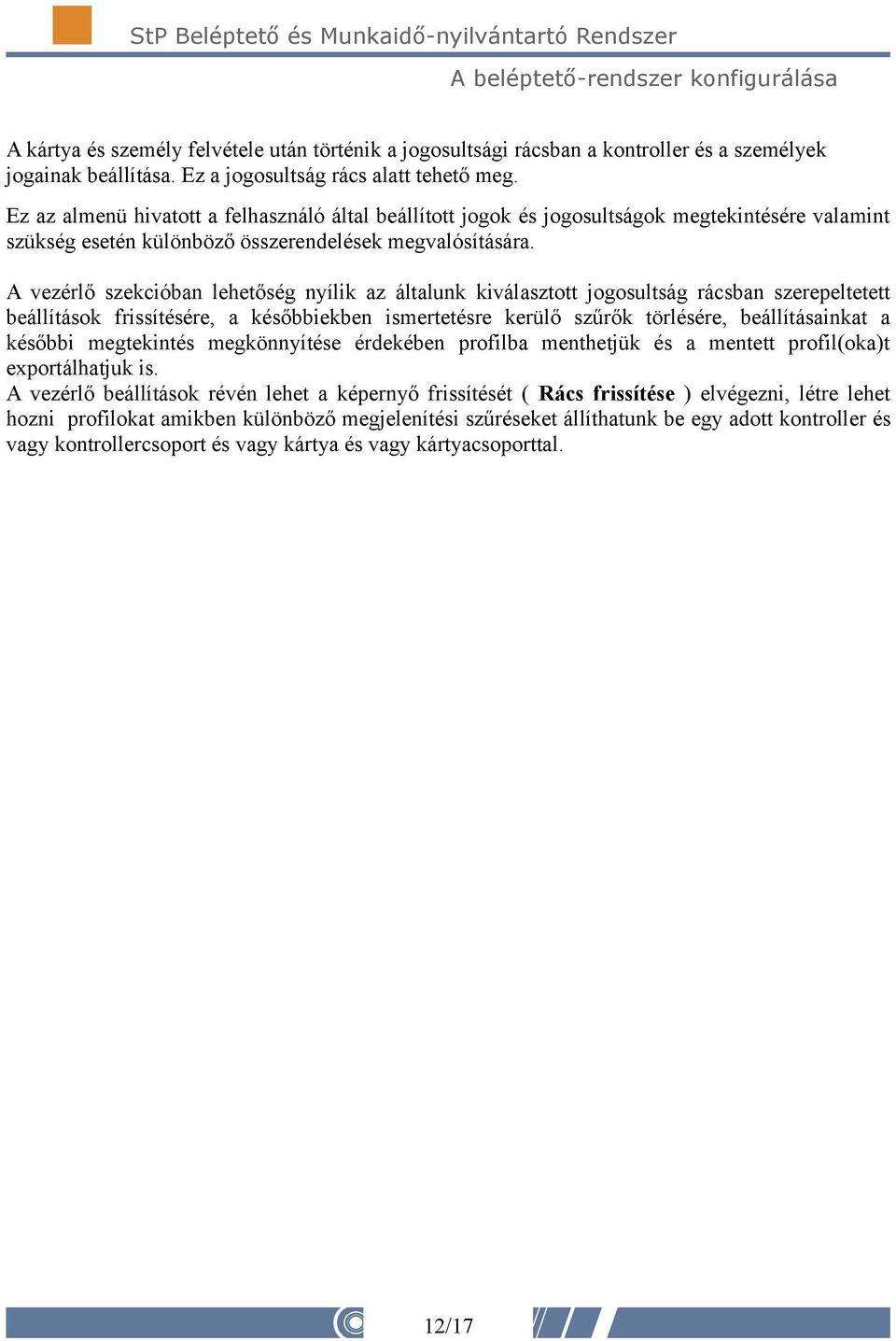

12 A kártya és személy felvétele után történik a jogosultsági rácsban a kontroller és a személyek jogainak beállítása. Ez a jogosultság rács alatt tehető meg. Ez az almenü hivatott a felhasználó által beállított jogok és jogosultságok megtekintésére valamint szükség esetén különböző összerendelések megvalósítására. A vezérlő szekcióban lehetőség nyílik az általunk kiválasztott jogosultság rácsban szerepeltetett beállítások frissítésére, a későbbiekben ismertetésre kerülő szűrők törlésére, beállításainkat a későbbi megtekintés megkönnyítése érdekében profilba menthetjük és a mentett profil(oka)t exportálhatjuk is. A vezérlő beállítások révén lehet a képernyő frissítését ( Rács frissítése ) elvégezni, létre lehet hozni profilokat amikben különböző megjelenítési szűréseket állíthatunk be egy adott kontroller és vagy kontrollercsoport és vagy kártya és vagy kártyacsoporttal. 12/17

13 13/17

14 3.3. Antipassback beállítás Ahhoz, hogy az antipassback funkció működjön létre kell hozni zónákat, a zónák közötti mozgás figyelésének megvalósítására. Ez a helyrajz menü zónák menüpont alatt valósíthatók meg. Anti pass-back: Ha ez a funkció aktív, akkor a rendszer nem fogja beengedni azokat a személyeket, akik a nyilvántartás szerint már bent tartózkodnak a zónában. Anti pass-out: Ez az anti pass-back ellentéte. A rendszer nem engedi kilépni a zónából azt a személyt, aki a nyilvántartás szerint nem is tartózkodik bent. Ha például valaki azonosítás nélkül egy másik személy mögött ment be, akkor kijövetelnél ezt észre fogják venni. Soft-Antipass: Ez az előző két funkciót enyhíti azzal, hogy megengedi a szabálytalan áthaladást, de ezt hangjelzéssel jelzi a kártyaolvasó. Hierarchikus anti pass: Ez azt jelenti, hogy ha valaki egy olyan zónába akar belépni, mely egy nagyobb zóna része, és a rendszer szerint nem tartózkodik a nagyobb zónában, akkor nem mehet be ebbe a zónába. 14/17

15 Offline zóna: Ha egy zónát egyetlen ajtó határol, azaz egyetlen kontrollert tartalmaz, akkor a kontroller képes lesz önállóan, az alközpont irányítása nélkül is zónaként viselkedni. Automatikus ürítés aznap/másnap: Ha egy személy éjfélkor már több, mint 24/48 órája bent tartózkodik a zónában, akkor a rendszer kiveszi onnan, feltételezve, hogy kilépéskor nem azonosította magát, hanem pl. kiment valaki mögött az ajtón. Vendégkártya ürítés aznap: A rendszer automatikusan kiveszi a vendégkártyákat a zónából minden nap éjfélkor. Vendégkártya elnyelő: Ha valaki vendégkártyával lép ki a zónából, akkor a rendszer a vendégkártyát automatikusan bevonja. Maximális bent tartózkodók: Meg lehet adni, hogy egyszerre maximálisan hány ember lehet a zónában. Ha például a zóna egy 20 számítógépből álló gépterem, akkor ebbe a mezőbe be kell írni ezt az értéket, és így a terembe 20-nál több ember nem mehet be. Ha akarjuk, ezt a korlátozást bizonyos időpontokban feloldhatjuk (Jogok/Időprofilok menü, Létszámkorlát hatástalan mező). A funkció engedélyezve: Itt adhatjuk meg, hogy működjön-e a következő mezőben beállított funkció. Zónához tartozó funkció: Itt adható meg az a funkció, amely valamilyen különleges figyelést vagy tevékenységet lát el a zónával kapcsolatban. Ilyen pl. a riasztó élesítése a zóna kiürülése esetén, vagy a lámpa automatikus leoltása ugyanekkor. Lehetőség van funkciók egyedi kívánság szerinti kifejlesztésére is, amelyek különböző események megtörténtekor lépnek működésbe. Ilyen események az egyszerű belépés vagy kilépés, az utolsó ember távozása, az első megérkezése, a maximális létszám elérése, stb. A funkció paraméterezése: Az előző mezőben beállított funkció paramétereit kell ide beírni. Ürítés zónája: Az adott zónában kiválasztható, hogy melyik zónába történjen a bennlévő személyek ürítése. Ennek aktiválása automatikusan vagy kontrollerre kötött gombra valósítható meg. A Zónába vezető ajtók azok az ajtók, melyeken keresztül a zónába juthatunk be, és a Zónából vezető ajtók azok az ajtók, melyeken keresztül a zónából kijuthatunk. A jobb oldalon (Ajtók) az összes többi ajtó található. Innen az elemeket át tudjuk helyezni a Zónába vezető ajtók listába a Zónába gombbal, illetve a Zónából vezető ajtók listába a zónából gombbal. A Zónából vezető ajtók azokat az ajtókat jelentik, amelyekből kifelé történő mozgás esetén kerülünk a zónába. Az ajtók mozgatása a megfog és átemel (Drag&Drop) módszerrel is végezhető. 15/17

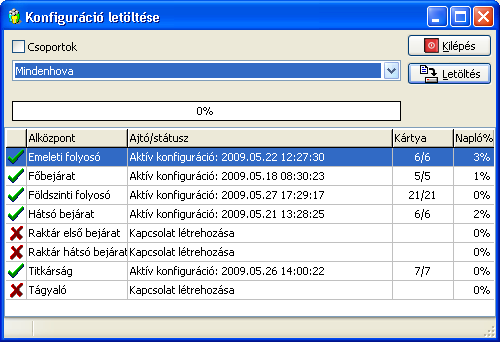

16 Itt beállíthatjuk, hogy egy kontroller mely két zóna között helyezkedjen el, s az antipassback figyelés a zónák között valósul meg. Ha egy személy egy zónában tartózkodik, akkor még egyszer ugyanabba a zónába már nem léphet. Kapcsolatok menü konfiguráció letöltése menüponttal tölthetjük le a beállításokat. 16/17

17 A letöltéstől kezdve a felvitt kártyák, személyek és jogosultságok szerint fog működni a rendszer. Felügyeleten az eseményrácson nyomon követhetők a mozgások. 17/17
