SZERELÉSI ÉS HASZNÁLATI ÚTMUTATÓ
|
|
- István Nemes
- 8 évvel ezelőtt
- Látták:
Átírás
1 HU SZERELÉSI ÉS HASZNÁLATI ÚTMUTATÓ Aito Verkko 6kW Aito Verkko 6kW ELEKTROMOS SZAUNAKÁLYHA CSOMAG 1. Kályha szabályozó-berendezéssel 5. Szaunakályha szerelési és használati útmutató 3 ). - Ha a szaunában olyan tégla, cserép vagy üveg falfelületek találhatóak, amelyek további 1,5 m 3 megadott méret. Verkko Kályha modell Szauna Minimális biztonsági távolságok a kályhától A kövek mennyisége Csatlakozás*) Térfogat Magasság Az oldalaknál Elöl A plafonig A padlótól min. max. min. A **) B **) C **) D **) 400 V 3N Biztosítékok kw m3 m3 cm cm cm cm cm kg mm2 A Verkko x1,5 3x10 Verkko x2,5 3x16 **) Lásd az 1. ábrát. - A kályhát falmélyedésbe is lehet szerelni. Lásd az 1. ábrát. SZAUNÁNKÉNT CSAK EGY KÁLYHÁT SZABAD FELSZERELNI.
2 B min. A min. C min. max. 30 cm X 240 Modell Verkko 6 kw Verkko 9 kw X min mm / ábra. Verkko kályha felszerelése falfülkében. min. 3 cm A min. A min. Kályha felszerelése falfülkében,45"*67 2. ábra min x25 6db 3. FELSZERELÉS 278 Tason kannatusruuvien paikat (lattiasta 860 mm) 70 a csomagban található csavarok segítségével (6 db, Ø 4,8 x 25). - A csatlakozókábelnek H07RN-F típusú vagy ehhez hasonló gumikábelnek kell lennie. A keresztmetszet és a biztosíték besorolási adatok az 1. táblázatban szerepelnek. - A hálózati kábel csatlakoztatása - Távolítsa el az alsó lapot. - Csatlakoztassa a tápkábelt. (3.1-es ábra). - A szenzor kábelezése lehet süllyesztett. 10cm dugó 3.1 ábra, Áramköri lap csatlakozások 3.2 ábra Kuva 3.2
3 4.2x9.5 3kpl 4.2x9.5 3kpl 4.2x9.5 3kpl 4.2x9.5 3kpl db. 4.1 ábra 4.2 ábra 4.3 ábra 4.4 ábra FELSZERELÉS FALRA - Rögzítse a kályhát a falra szerelt rögzítőlemez szerelvényeihez (4.1 ábra). - Állítsa be az állítható alapzatcsavarok magasságát: a kályhának rögzítő lemezre kell támaszkodnia (4.2 ábra). - Egy speciális keret (külön kapható) segítségével a kályha egy sarokban is felszerelhető. - Csavarjon be két rögzítő csavart (Ø 4,2 x 9,5) a felső keretbe és egy csavart a fali rögzítőlemezbe (lásd 4.2 ábra). Kuva ábra min. 20cm 6. ábra A vezérlőegység felszerelése falra. FIGYELEM! A vezérlőegységet nem szabad falfülkébe szerelni. Max. 90cm 11 sárga keltainen 2 vörös 3 2 zöld punainen 43 kályha vihreäki-be 54 hőmérséklet kiuas päälle/pois szabályozás 5 Läpötilan säätö 5 Ohjauyksikön kiinnitys seinälle. 4. HUOM! VEZÉRLŐEGYSÉG Käsikapulaa ei saa ÉS FŐKAPCSOLÓ asentaa seinäsyvennykseen. - A vezérlőegység a szaunában vagy az öltözőhelyiségben van felszerelve. - A szaunában a vezérlő egység legnagyobb szerelési magassága 90 cm, minimális távolsága a kályha oldalától 20 cm (lásd 5. ábra). - Rögzítse a vezérlőegységet a falra csavarok segítségével (2 db, 3,5 x 15). - Az vezérlőegység kábelének hossza 1,5 m. Legfeljebb 10 m hosszúságú vezeték kapható külön rendelésre. A kábelt nem szabad arra használni, hogy azzal a kályhát a kapcsolódobozhoz csatlakoztassuk. - A kályha főkapcsolója a kályha elején található (lásd 6. ábra).
4 4.1. Használati útmutató a vezérlőegységhez 1. Ki-/bekapcsoló gomb (on-off kapcsoló) Ha a jelzőfény nem világít, ennek a gombnak a lenyomásával a vezérlő egységet és a kályhát be lehet kapcsolni. A gombot folyamatosan, több mint egy másodpercig kell lenyomva tartani. A gomb (több mint 1 másodpercig történő) lenyomva tartásával kikapcsolódik a vezérlő egység és a kályha. Ha a kályha be van kapcsolva, a kijelző mutatja az előzetesen kiválasztott időt (a sárga LED villogó jelet ad). Az előzetesen kiválasztott idő körülbelül 5 másodpercig marad a képernyőn, majd azt követően a hőmérséklet jelenik meg a képernyőn (alapállapot). A ki- / bekapcsoló gomb további feladatai (Tartsa lenyomva a gombot legalább 1 másodpercig) Egy nyomással beállítható az előzetesen kiválasztott idő. A sárga LED villogó jelet ad. A második nyomással beállítható a működési idő. A sárga LED be van kapcsolva. A harmadik nyomással beállítható a kívánt hőmérséklet. A zöld LED be van kapcsolva. A negyedik nyomásra megjelenik a mért hőmérséklet. 2. Az idő és a hőmérséklet beállítása Amikor a kívánt funkció megjelenik a képernyőn, annak beállítását a plusz (+) és mínusz (-) gombok lenyomásával végezheti el. 4.2 A jelzőfények jelentése 5. A zöld fényjelzés akkor látható, amikor a képernyő kijelzi a szaunán belüli hőmérsékletet. 6. A sárga fényjelzés akkor látható, amikor a képernyő kijelzi a működési időt, és akkor ad villogó jelet, amikor a képernyő kijelzi az előzetesen kiválasztott időt. 7. A piros fényjelzés akkor látható, amikor előszörre elértük a kívánt hőmérsékletet. 4.3 Hibaüzenetek ERR1" = szakadás az érzékelő tápáramkörében. ERR1" = rövidzárlat az érzékelő tápáramkörében. ERR3" = szakadás a túlmelegedés védelem tápáramkörében (a túlmelegedés védelem újraindítható az érzékelőn található reset [visszaállítás] gomb megnyomásával). FIGYELEM! Ha hibaüzenet jelenik meg, a kályhát kapcsolja ki! 5. MŰSZAKI ADATOK 5.1 Felső ábra Védelmi osztály IPX4 A vezérlő egység a szaunába vagy az öltözőbe szerelhető be. 4.4 Műszaki adatok Hőmérséklet beállítás C Hőmérő C 1 C-onkénti lépésekben Előzetesen kiválasztott idő, max. 24 h Lépés 0-1 óra: 15 percenként 1-24 óra: 30 percenként 5.2 Alsó ábra Feszültség 230 V 3N 50 Hz Áramterhelés 16 A Szaunakályha teljesítmény max. 9 kw Védelmi osztály IPX4 Túlmelegedés védelem 144 ºC Biztosíték 1 A

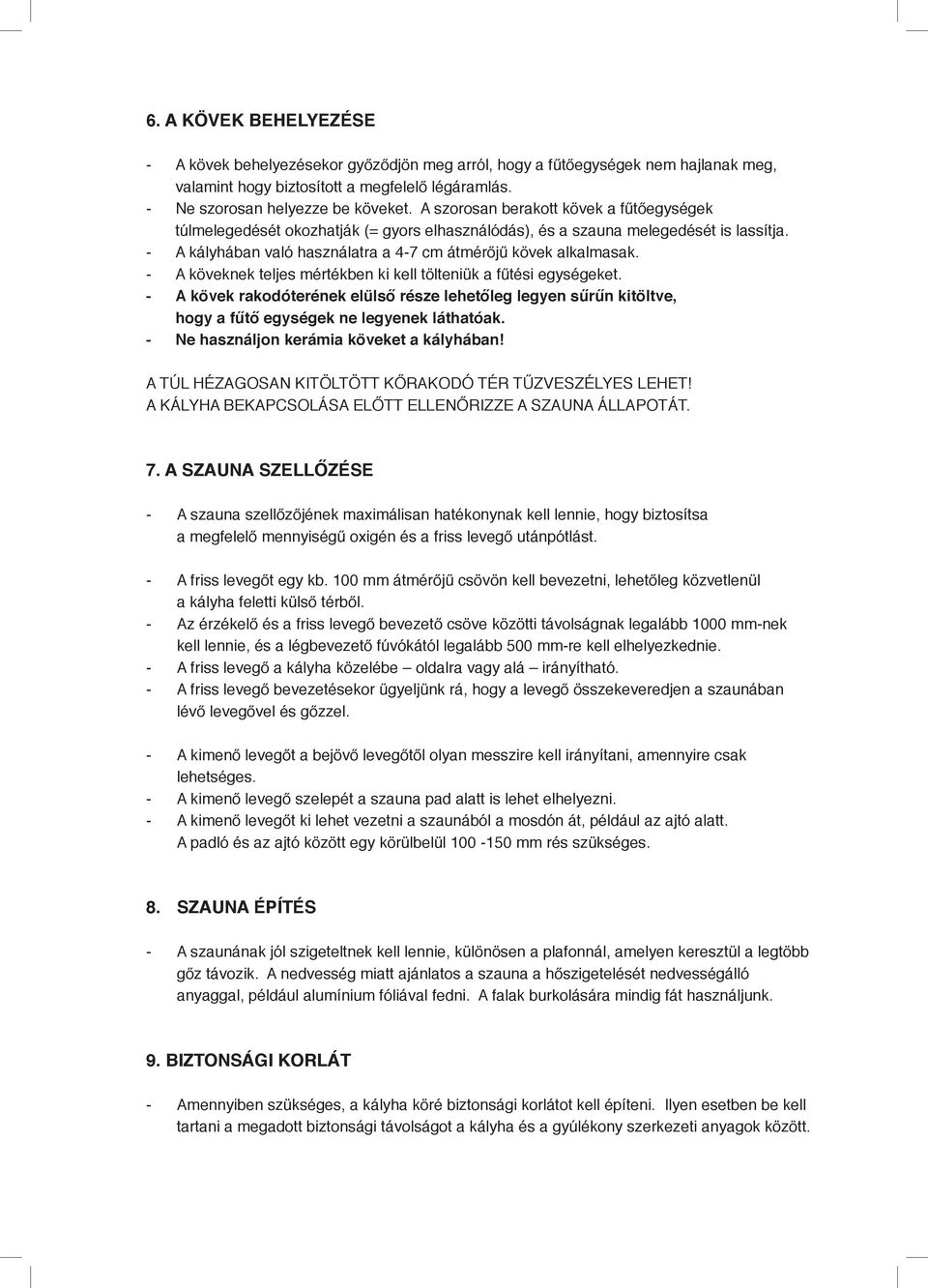

5 6. A KÖVEK BEHELYEZÉSE - A kövek behelyezésekor győződjön meg arról, hogy a fűtőegységek nem hajlanak meg, valamint hogy biztosított a megfelelő légáramlás. - Ne szorosan helyezze be köveket. A szorosan berakott kövek a fűtőegységek túlmelegedését okozhatják (= gyors elhasználódás), és a szauna melegedését is lassítja. - A kályhában való használatra a 4-7 cm átmérőjű kövek alkalmasak. - A köveknek teljes mértékben ki kell tölteniük a fűtési egységeket. - A kövek rakodóterének elülső része lehetőleg legyen sűrűn kitöltve, hogy a fűtő egységek ne legyenek láthatóak. - Ne használjon kerámia köveket a kályhában! A TÚL HÉZAGOSAN KITÖLTÖTT KŐRAKODÓ TÉR TŰZVESZÉLYES LEHET! A KÁLYHA BEKAPCSOLÁSA ELŐTT ELLENŐRIZZE A SZAUNA ÁLLAPOTÁT. 7. A SZAUNA SZELLŐZÉSE - A szauna szellőzőjének maximálisan hatékonynak kell lennie, hogy biztosítsa a megfelelő mennyiségű oxigén és a friss levegő utánpótlást. - A friss levegőt egy kb. 100 mm átmérőjű csövön kell bevezetni, lehetőleg közvetlenül a kályha feletti külső térből. - Az érzékelő és a friss levegő bevezető csöve közötti távolságnak legalább 1000 mm-nek kell lennie, és a légbevezető fúvókától legalább 500 mm-re kell elhelyezkednie. - A friss levegő a kályha közelébe oldalra vagy alá irányítható. - A friss levegő bevezetésekor ügyeljünk rá, hogy a levegő összekeveredjen a szaunában lévő levegővel és gőzzel. - A kimenő levegőt a bejövő levegőtől olyan messzire kell irányítani, amennyire csak lehetséges. - A kimenő levegő szelepét a szauna pad alatt is lehet elhelyezni. - A kimenő levegőt ki lehet vezetni a szaunából a mosdón át, például az ajtó alatt. A padló és az ajtó között egy körülbelül mm rés szükséges. 8. SZAUNA ÉPÍTÉS - A szaunának jól szigeteltnek kell lennie, különösen a plafonnál, amelyen keresztül a legtöbb gőz távozik. A nedvesség miatt ajánlatos a szauna a hőszigetelését nedvességálló anyaggal, például alumínium fóliával fedni. A falak burkolására mindig fát használjunk. 9. BIZTONSÁGI KORLÁT - Amennyiben szükséges, a kályha köré biztonsági korlátot kell építeni. Ilyen esetben be kell tartani a megadott biztonsági távolságot a kályha és a gyúlékony szerkezeti anyagok között.
6 10. TOVÁBBI FONTOS UTASÍTÁSOK - Legyünk óvatosak a forró kályha közelében, mert a kövek és a kályha fém alkatrészei égési sérülést okozhatnak. - Egyszerre csak egy kis mennyiségű vizet szabad szórni a kályhakövekre, mert a gőzölgő víz perzselően forró. - A berendezés használata nem való gyermekek illetve olyan személyek számára, akiket fizikai, szellemi vagy pszichológiai képességek, érzékelési funkciók illetve tapasztalatvagy tudásbeli hiányosságok akadályoznak a berendezés biztonságos használatában, hacsak egy olyan személy nem tudja felügyelni őket, aki felel a biztonságukért, illetve amíg nem kaptak elégséges útmutatást a berendezés használatára vonatkozóan. - Gondoskodjon róla, hogy gyerekek ne játszhassanak a fűtőberendezéssel. - Ellenőrizze a szauna helyiséget mielőtt bekapcsolná a kályhát. - A helytelenül behelyezett kövek tűzveszélyt okozhatnak. - A kályha letakarása tűzveszélyt okozhat. A kályha szigetelési ellenállásának mérésekor szivárgás alakulhat ki a fűtőegység szigetelőanyagába beszivárgó nedvesség következtében tárolás és szállítás közben. A nedvesség elpárolog a kályhából egy néhány alkalommal történő felfűtés után. Ne csatlakoztassuk az elektromos fűtőberendezést elektromos áramforráshoz hibás biztosítékon keresztül. 11. KAPCSOLÁSI ÁBRA Érzékelő θ -t A1 A2 B1 B2 Jelzőkészülék X1 X2 X3 Fehér Kék B2 B1A2 A1 F D C A B E Sárga Vörös Vezérlési séma Rózsaszín Sárga Kék Szürke Barna Zöld Ki-be kapcsoló 2 L1 L2 L3 N N U 400V 3N~ AZ ELEKTROMOS FŰTŐEGYSÉG VEZÉRLÉSE
