1 3D Printing á la Carte PANAC Beszállítói Klub április 16-i Falk György

2 Az alapítók és a csapat

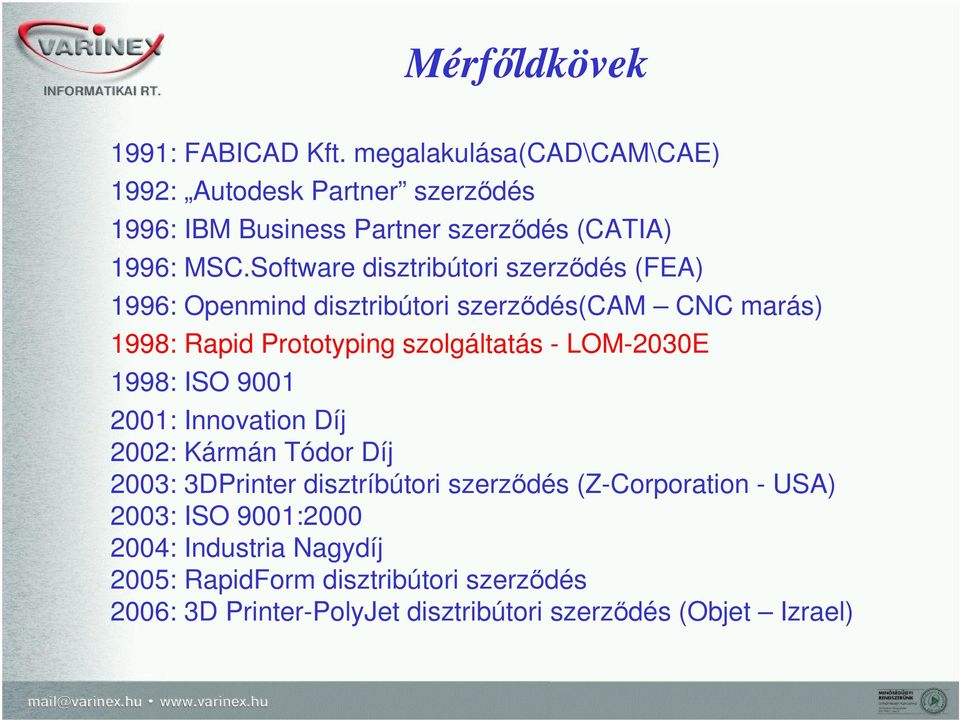

3 Mérfőldkövek 1991: FABICAD Kft. megalakulása(cad\cam\cae) 1992: Autodesk Partner szerződés 1996: IBM Business Partner szerződés (CATIA) 1996: MSC.Software disztribútori szerződés (FEA) 1996: Openmind disztribútori szerződés(cam CNC marás) 1998: Rapid Prototyping szolgáltatás - LOM-2030E 1998: ISO : Innovation Díj 2002: Kármán Tódor Díj 2003: 3DPrinter disztríbútori szerződés (Z-Corporation - USA) 2003: ISO 9001: : Industria Nagydíj 2005: RapidForm disztribútori szerződés 2006: 3D Printer-PolyJet disztribútori szerződés (Objet Izrael)

Software disztribútori szerződés (FEA) 1996: Openmind disztribútori szerződés(cam CNC marás) 1998: Rapid Prototyping szolgáltatás -

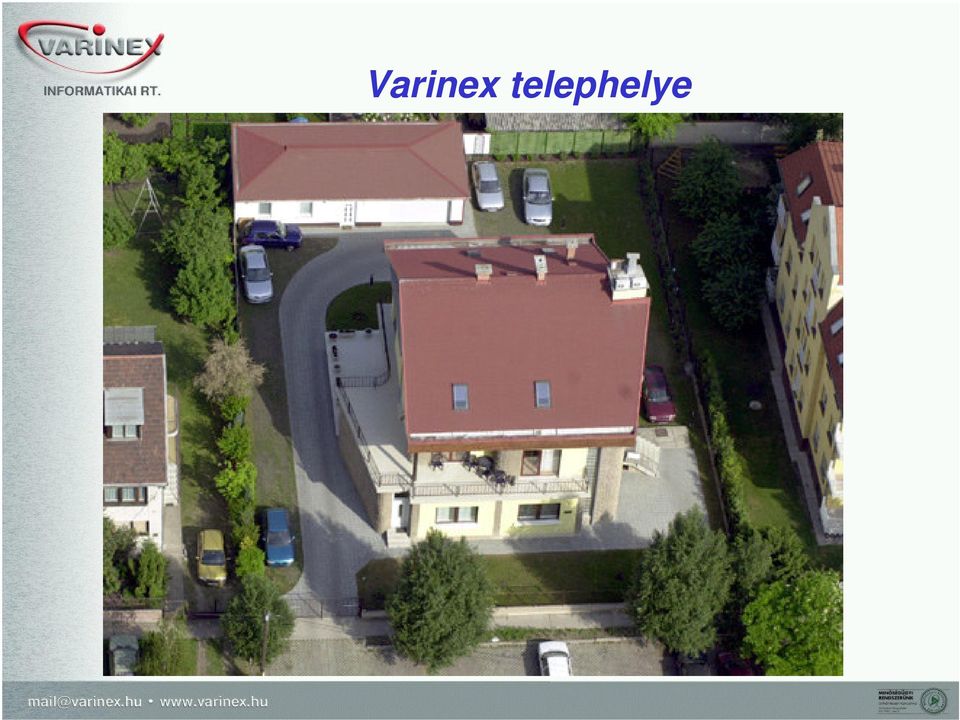

4 Varinex telephelye

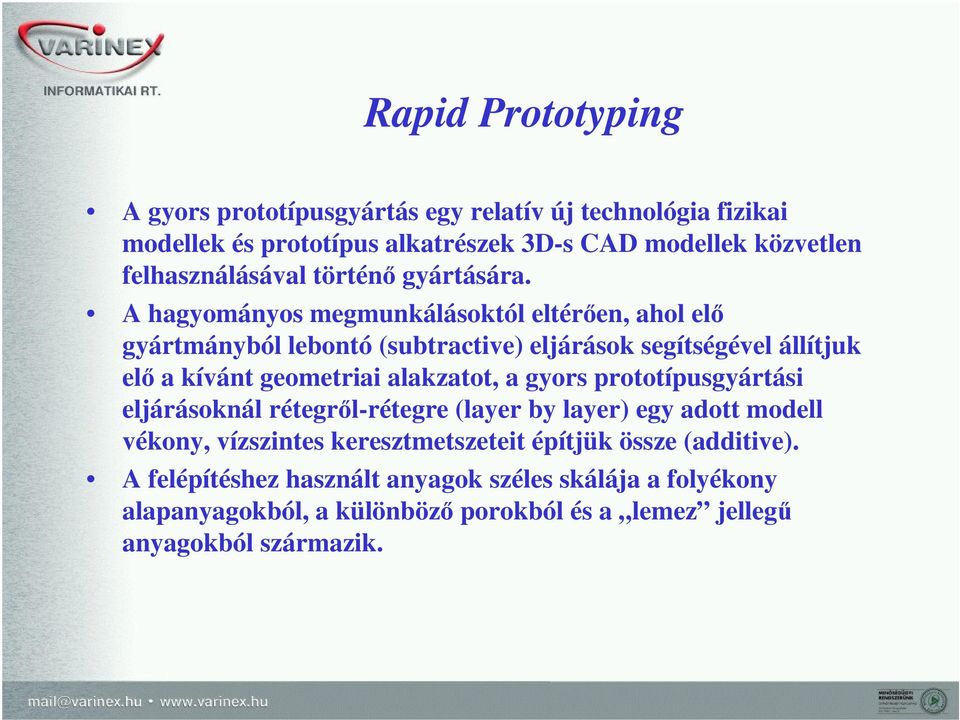

5 Rapid Prototyping A gyors prototípusgyártás egy relatív új technológia fizikai modellek és prototípus alkatrészek 3D-s CAD modellek közvetlen felhasználásával történő gyártására. A hagyományos megmunkálásoktól eltérően, ahol elő gyártmányból lebontó (subtractive) eljárások segítségével állítjuk elő a kívánt geometriai alakzatot, a gyors prototípusgyártási eljárásoknál rétegről-rétegre (layer by layer) egy adott modell vékony, vízszintes keresztmetszeteit építjük össze (additive). A felépítéshez használt anyagok széles skálája a folyékony alapanyagokból, a különböző porokból és a lemez jellegű anyagokból származik.

A hagyományos megmunkálásoktól eltérően, ahol elő gyártmányból lebontó (subtractive) eljárások segítségével állítjuk elő a kívánt geometriai alakzatot, a

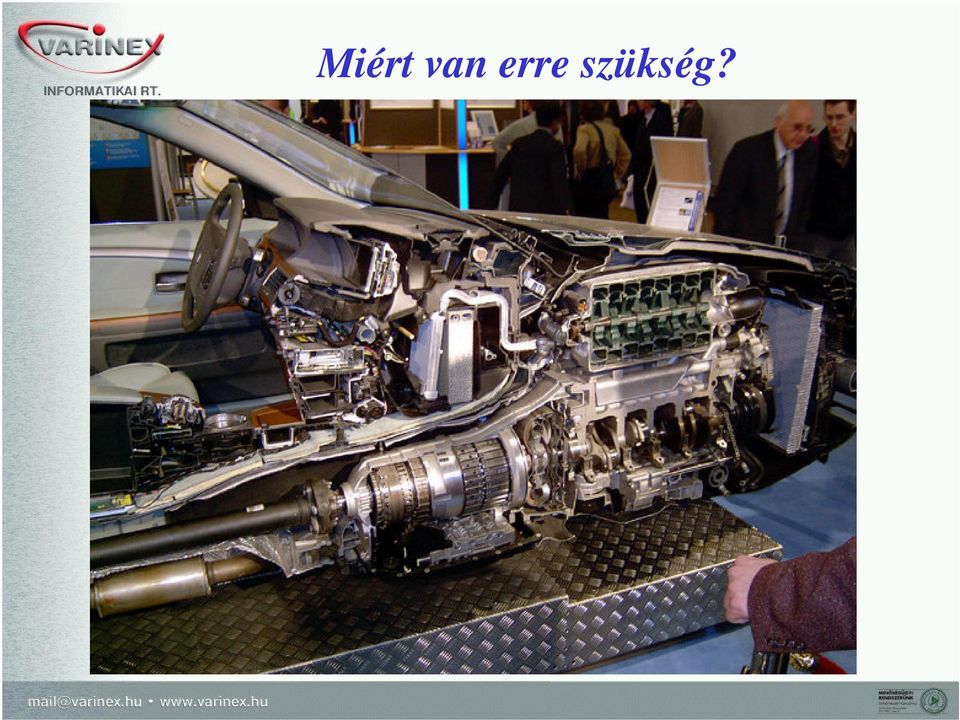

6 Miért van erre szükség?

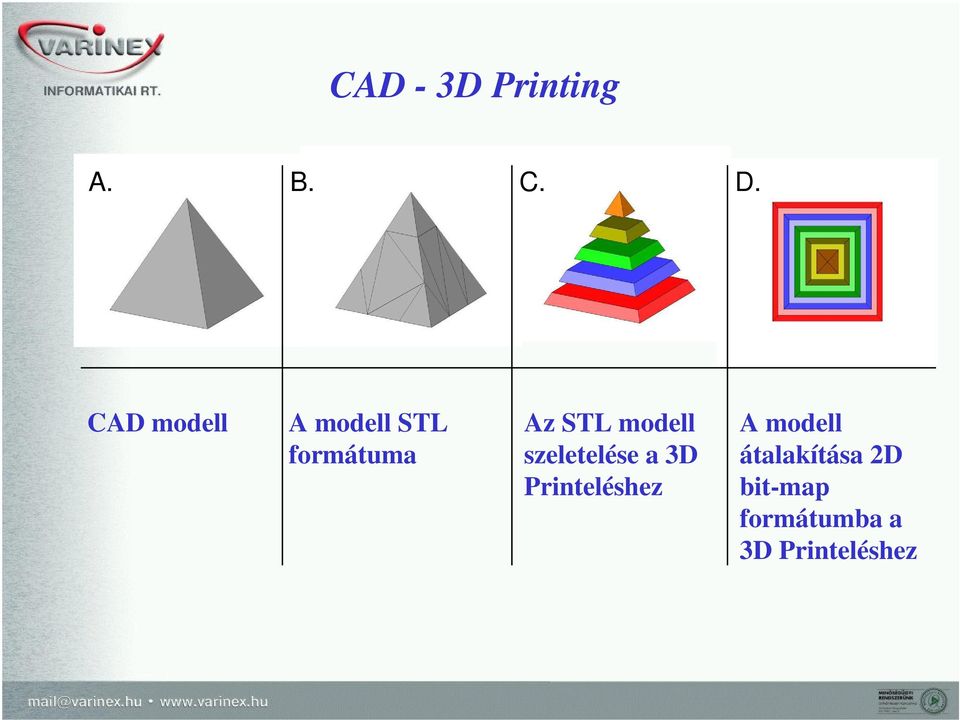

7 CAD - 3D Printing A. B. C. D. CAD modell A modell STL formátuma Az STL modell szeletelése a 3D Printeléshez A modell átalakítása 2D bit-map formátumba a 3D Printeléshez

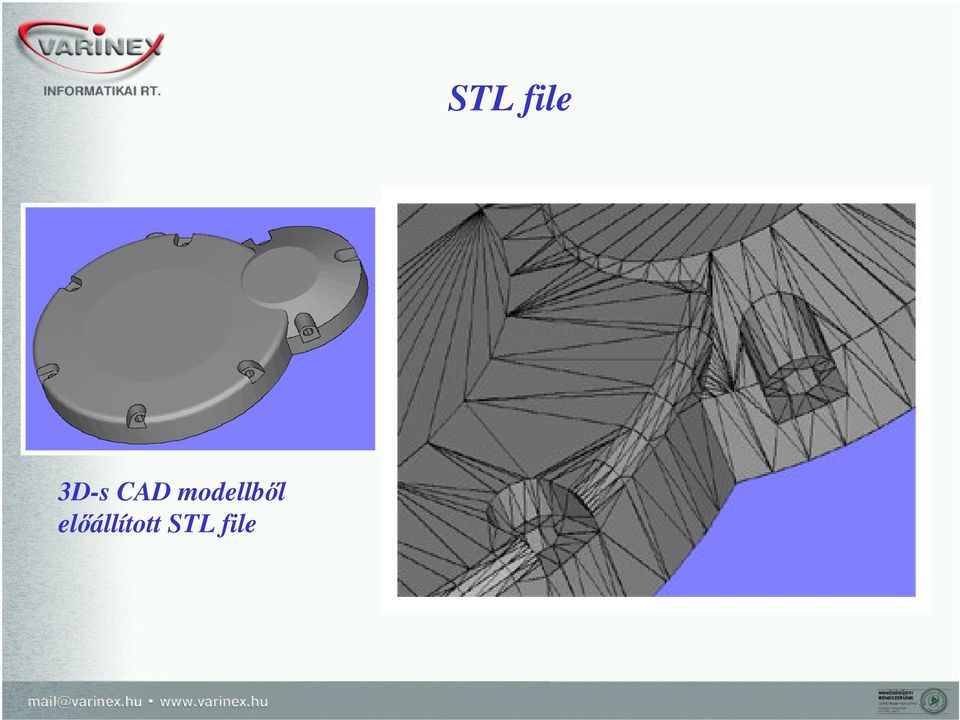

8 3D-s CAD modellből előállított STL file STL file

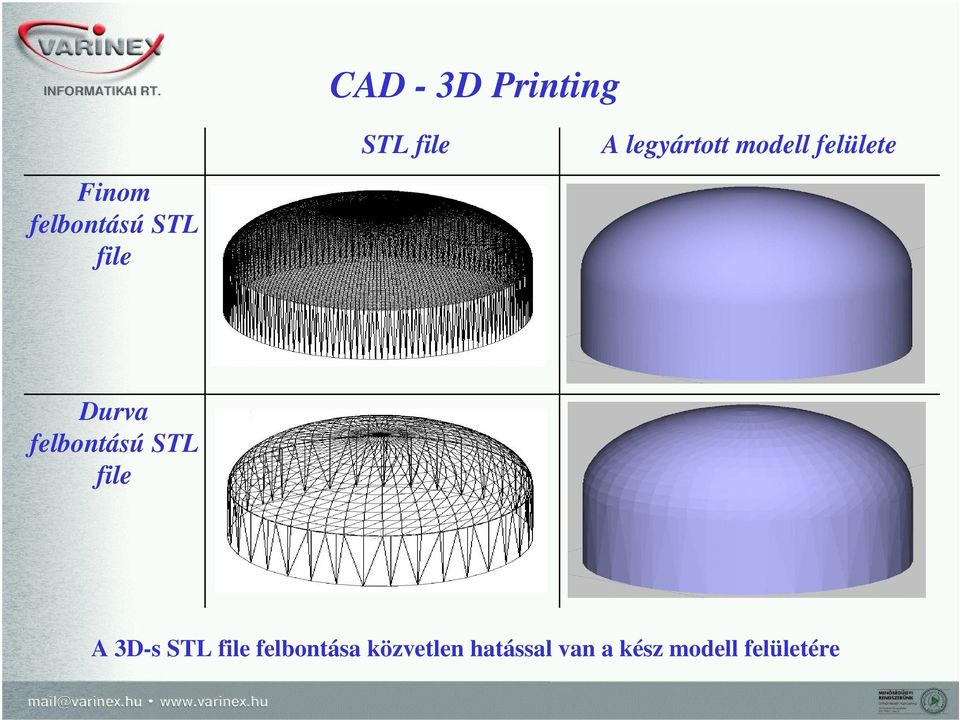

9 CAD - 3D Printing Finom felbontású STL file STL file A legyártott modell felülete Durva felbontású STL file A 3D-s STL file felbontása közvetlen hatással van a kész modell felületére

10 Objet Geometries Ltd. - Izreal Objet fejleszti, gyártja és forgalmazza a saját 3D Printing rendszerét közvetlenül és partnereken keresztül PolyJet Technologia - több tudományterületet érintő innovatív technológia, amely hardverben, szoftverben és különböző anyagokban nyiílvánul meg Az Objet termékei új szabványt teremtenek a következő területeken: Pontosság Egyszerü használat Irodai környezetben történő működtetés lehetősége Sebesség Elérhető árszint

keresztül PolyJet Technologia - több tudományterületet érintő innovatív technológia, amely hardverben,

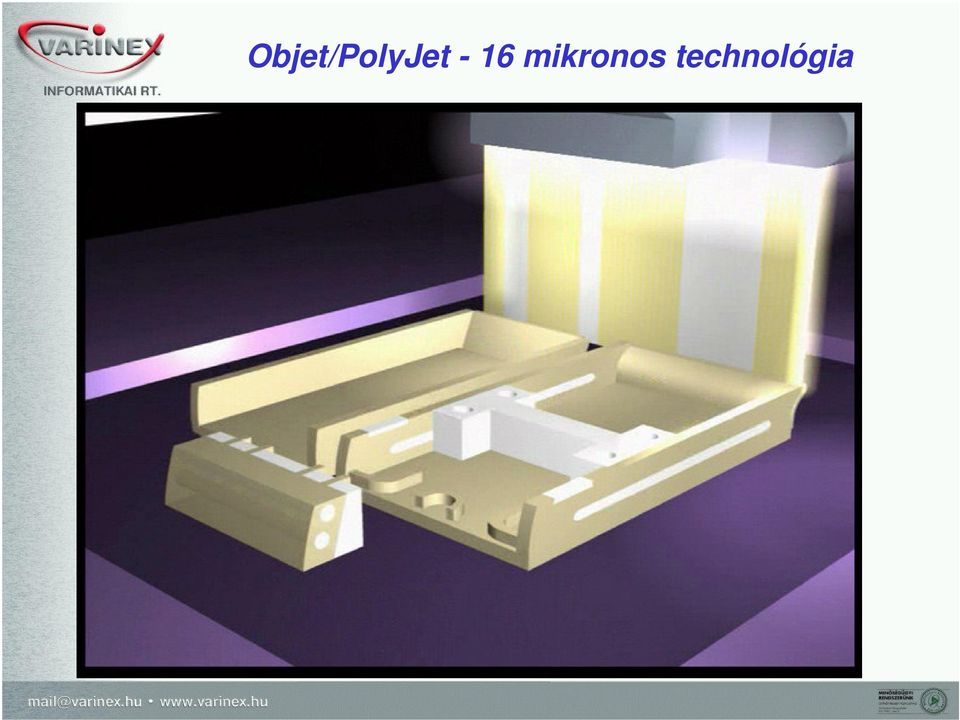

11 Objet/PolyJet - 16 mikronos technológia

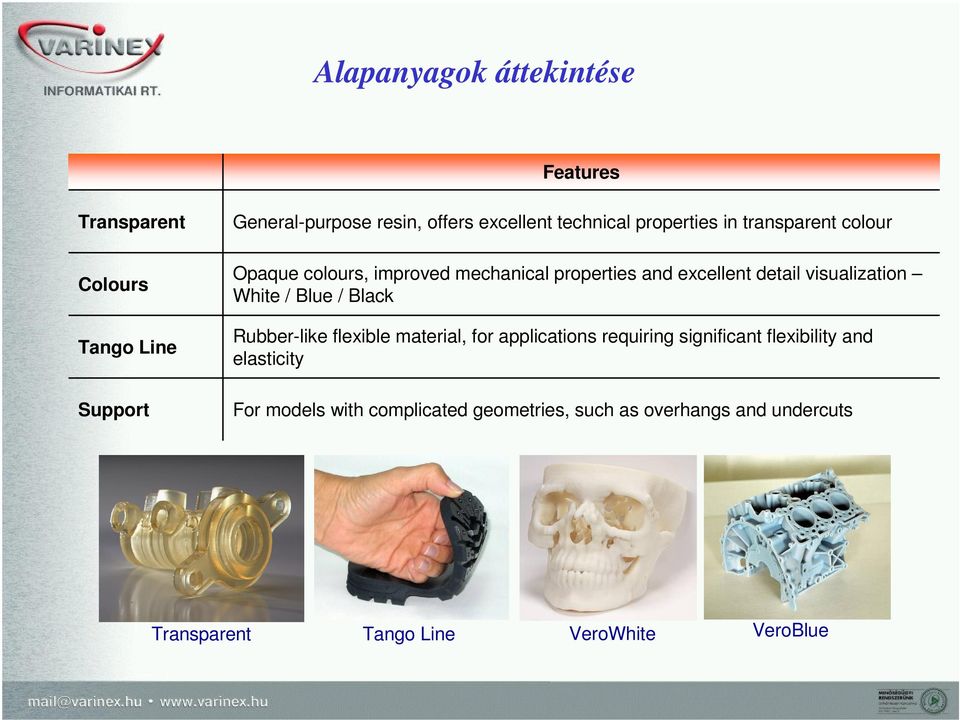

12 Alapanyagok áttekintése Features Transparent Colours Tango Line Support General-purpose resin, offers excellent technical properties in transparent colour Opaque colours, improved mechanical properties and excellent detail visualization White / Blue / Black Rubber-like flexible material, for applications requiring significant flexibility and elasticity For models with complicated geometries, such as overhangs and undercuts Transparent Tango Line VeroWhite VeroBlue

visualization White / Blue / Black Rubber-like flexible material, for applications requiring significant flexibility

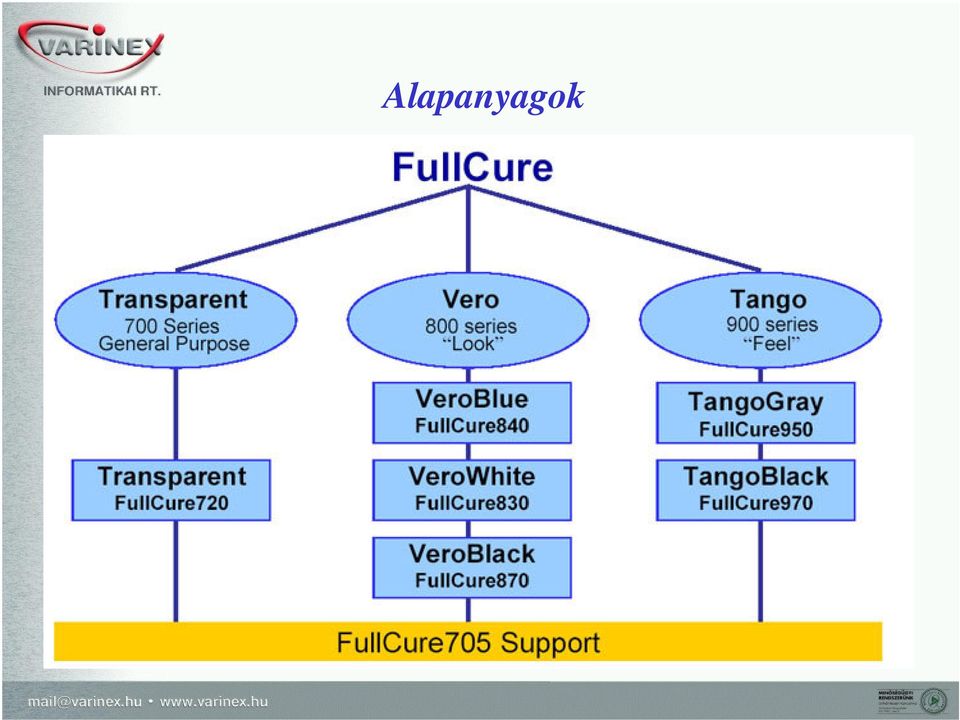

13 Alapanyagok

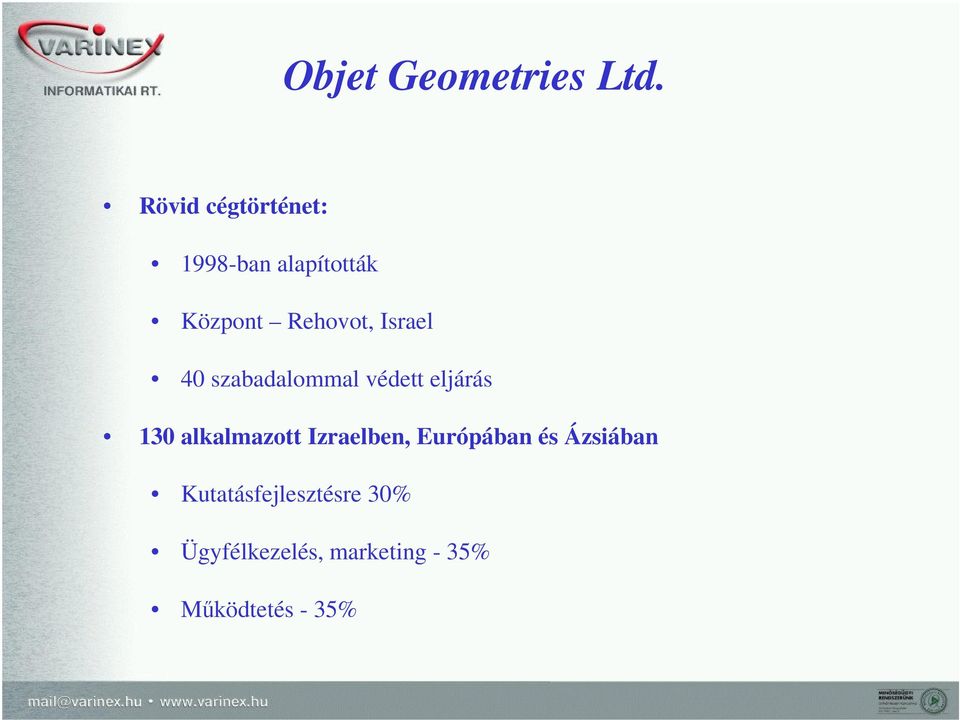

14 Objet Geometries Ltd. Rövid cégtörténet: 1998-ban alapították Központ Rehovot, Israel 40 szabadalommal védett eljárás 130 alkalmazott Izraelben, Európában és Ázsiában Kutatásfejlesztésre 30% Ügyfélkezelés, marketing - 35% Működtetés - 35%

15 A 3D Printing céljai 4C Compression of Time: fejlesztés idejének csökkentése Cost of Error: a terméke lehetséges hibáinak korai kiszűrése Confidentiality: a bizalmas fejlesztések házon belüli megoldása Creativity: a kreativitás serkentése házon belül

hibáinak korai kiszűrése Confidentiality: a bizalmas

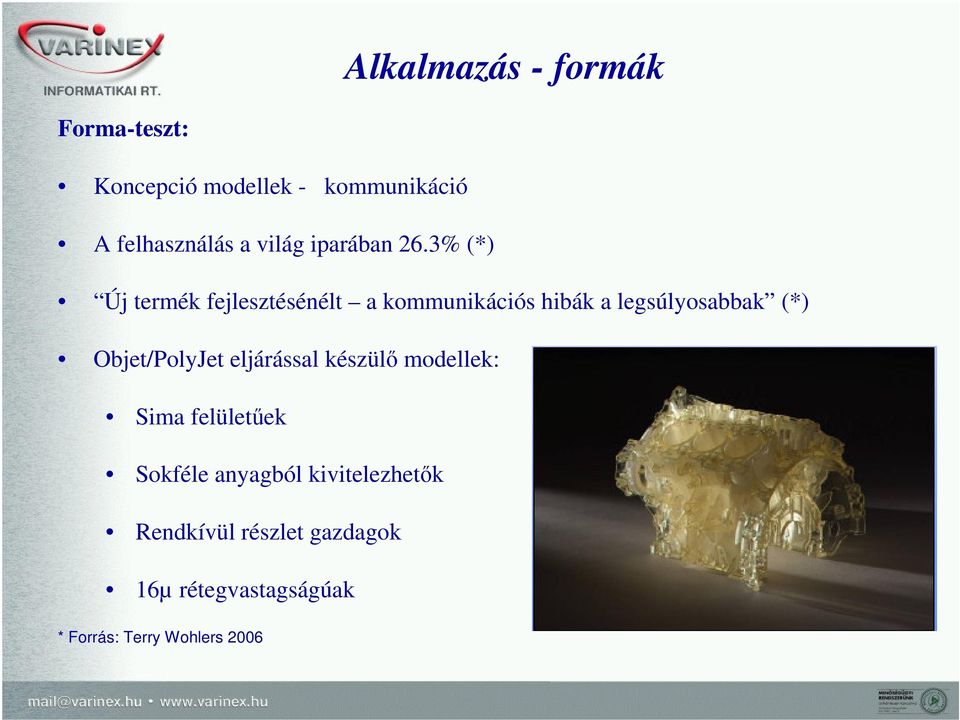

16 Alkalmazás - formák Forma-teszt: Koncepció modellek - kommunikáció A felhasználás a világ iparában 26.3% (*) Új termék fejlesztésénélt a kommunikációs hibák a legsúlyosabbak (*) Objet/PolyJet eljárással készülő modellek: Sima felületűek Sokféle anyagból kivitelezhetők Rendkívül részlet gazdagok 16µ rétegvastagságúak * Forrás: Terry Wohlers 2006

3% (*) Új termék fejlesztésénélt a kommunikációs hibák a legsúlyosabbak (*)

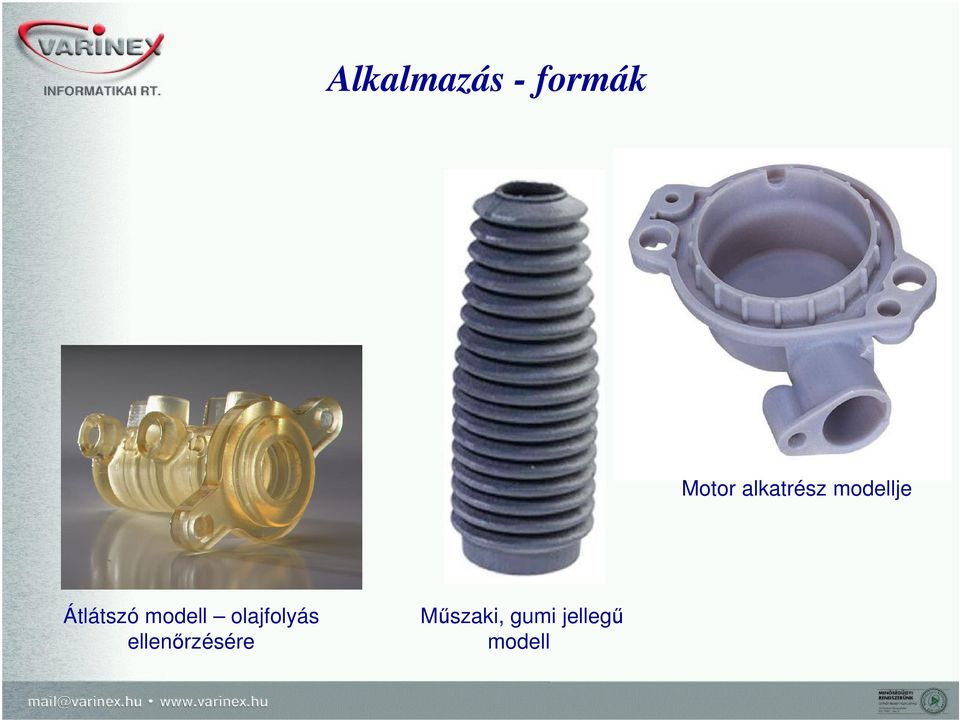

17 Alkalmazás - formák Motor alkatrész modellje Átlátszó modell olajfolyás ellenőrzésére Műszaki, gumi jellegű modell

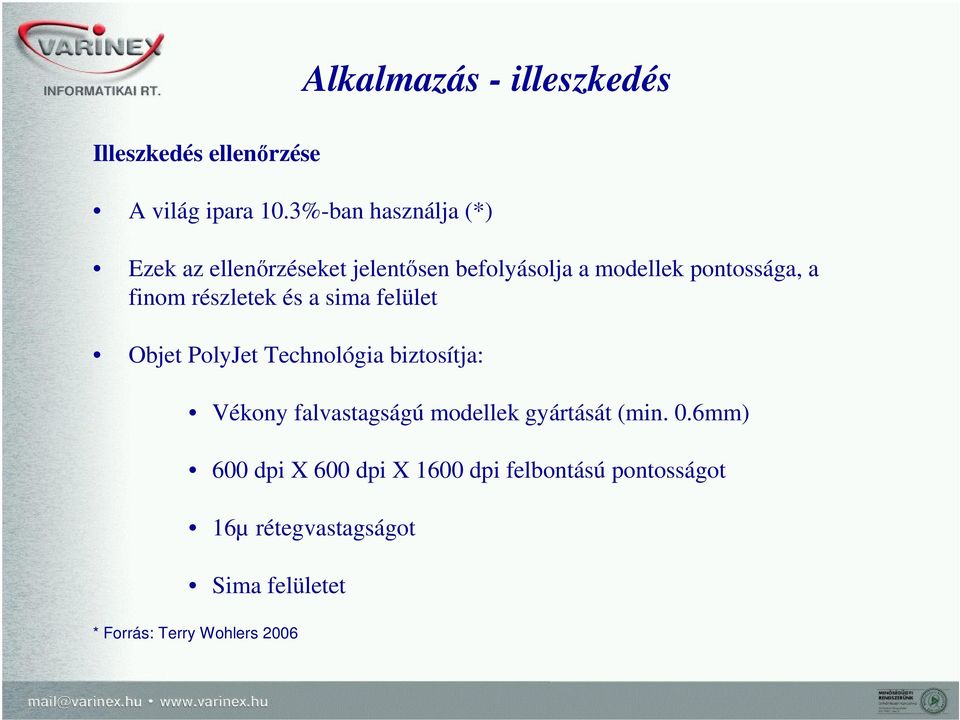

18 Illeszkedés ellenőrzése Alkalmazás - illeszkedés A világ ipara 10.3%-ban használja (*) Ezek az ellenőrzéseket jelentősen befolyásolja a modellek pontossága, a finom részletek és a sima felület Objet PolyJet Technológia biztosítja: Vékony falvastagságú modellek gyártását (min. 0.6mm) 600 dpi X 600 dpi X 1600 dpi felbontású pontosságot 16µ rétegvastagságot Sima felületet * Forrás: Terry Wohlers 2006

részletek és a sima felület Objet PolyJet Technológia biztosítja: Vékony falvastagságú modellek

19 Alkalmazás - illeszkedés Fémcsavarok próbája Csövezési próbák

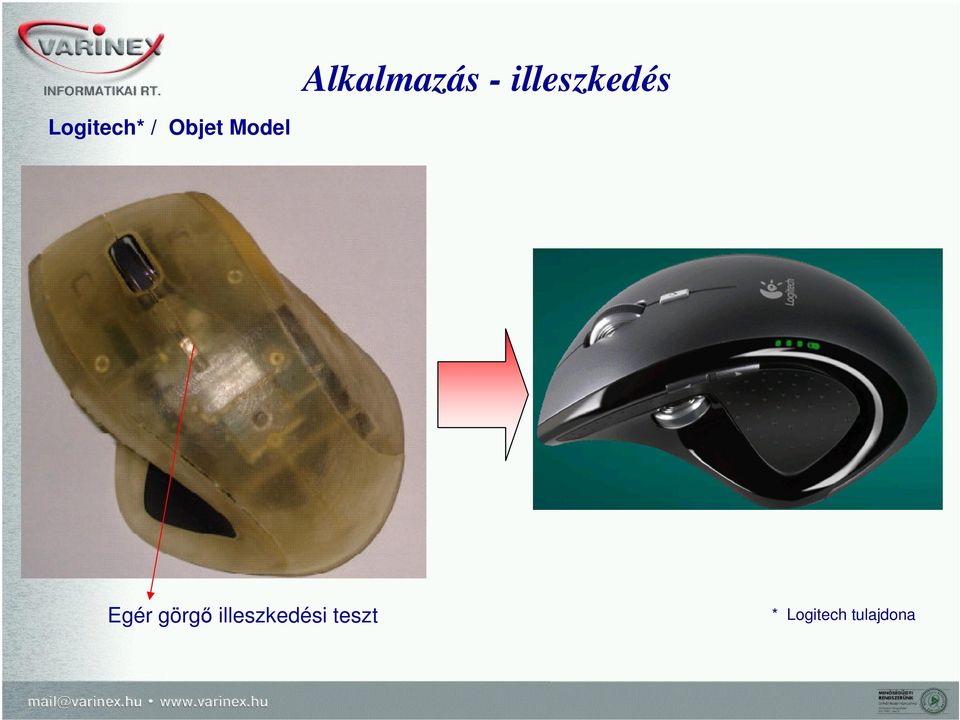

20 Logitech* / Objet Model Alkalmazás - illeszkedés Egér görgő illeszkedési teszt * Logitech tulajdona

21 Alkalmazás - illeszkedés A pontos modellek biztosítják: a precíz illeszkedést sok alkatrész összeszerelhetőségét valósághű termék előállítását (Az Objet/PolyJet akril bázisú anyagai könnyen festhetők)

22 Alkalmazás - funkció Funkcionális teszt: A világ ipara 17.0%-ban használja (*) Objet/PolyJet modellek vonatkozásában ez az arány magasabb Erős alapanyag, amely egyben rugalmas is Sima felület lehetővé teszi: Jó minőségű szilikon szerszám készítését Precíziós öntést Rubber Molding - RIM * Forrás: Terry Wohlers 2006

23 Alkalmazás - funkció Forma Illeszkedés Funkció forgó ventillátor

24 Referenciák Industrial - Automotive Industrial - Heavy Machinery and Aerospace Több gépet vásároltak már

25 Referenciák Shoes Household goods Toys & Children Consumer Others Több gépet vásároltak már

26 Referenciák Electronics Medical Devices and Related Academic

27 Objet/PolyJet eljárás részletei

28 EDEN nyomtatócsalád Eden Family Eden250 Eden260 Eden350 Eden350V Eden500V munkatér (mm / XYZ) 258X250X X340X X390X200 Kapható Eden260 Q2 04 Eden250 Q1 06 Eden350/350V Q1 06 Eden500V Q4 05

29 PolyJet Matrix

30 Digital Material

31 Digital Material

32 Digital Material

33 Digital Material
