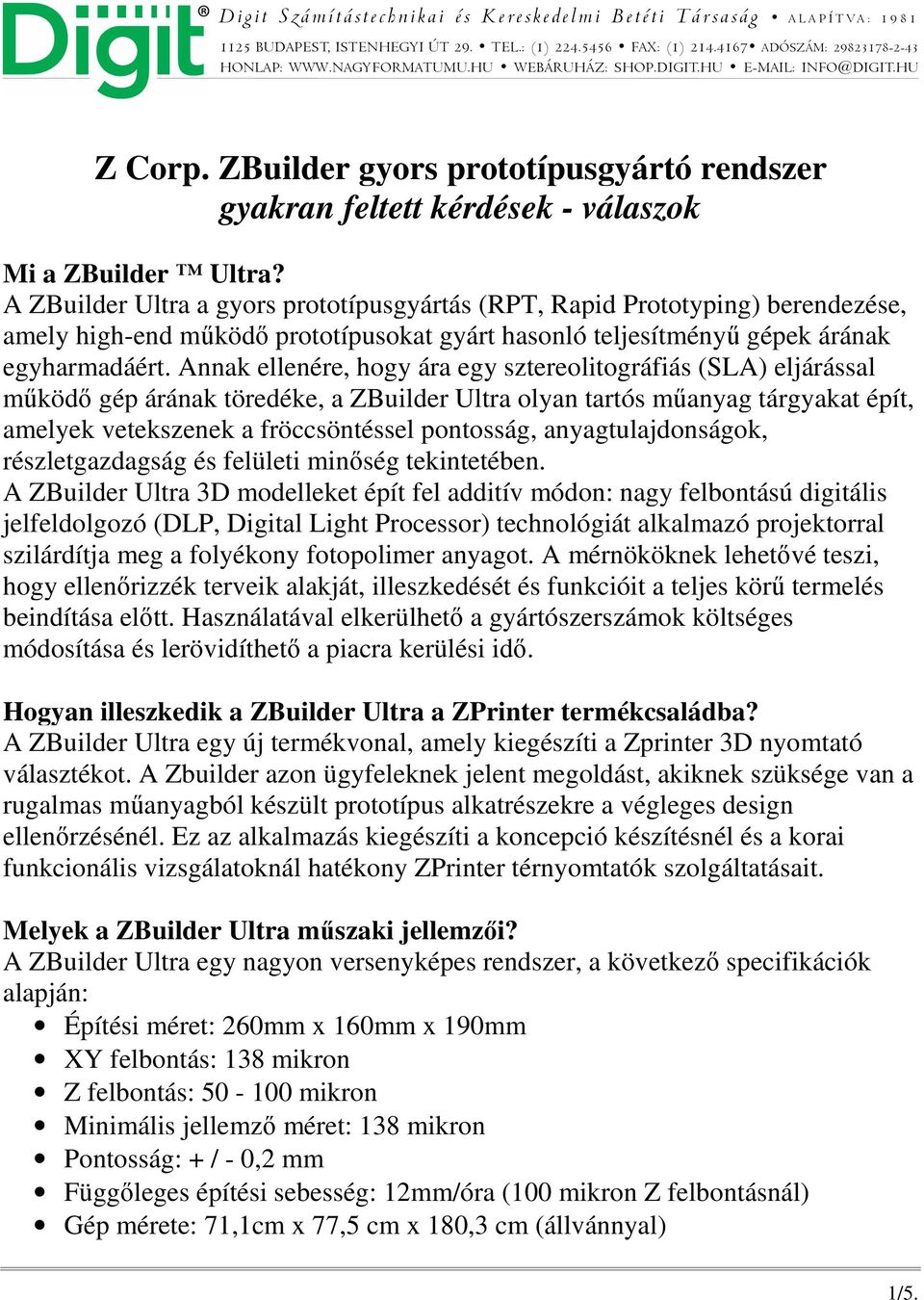

1 Digit Számítástechnikai és Kereskedelmi Betéti Társaság A L A P Í T VA : BUDAPEST, ISTENHEGYI ÚT 29. TEL.: (1) FAX: (1) ADÓSZÁM: HONLAP: WEBÁRUHÁZ: SHOP.DIGIT.HU INFO@DIGIT.HU Z Corp. ZBuilder gyors prototípusgyártó rendszer gyakran feltett kérdések - válaszok Mi a ZBuilder Ultra? A ZBuilder Ultra a gyors prototípusgyártás (RPT, Rapid Prototyping) berendezése, amely high-end mőködı prototípusokat gyárt hasonló teljesítményő gépek árának egyharmadáért. Annak ellenére, hogy ára egy sztereolitográfiás (SLA) eljárással mőködı gép árának töredéke, a ZBuilder Ultra olyan tartós mőanyag tárgyakat épít, amelyek vetekszenek a fröccsöntéssel pontosság, anyagtulajdonságok, részletgazdagság és felületi minıség tekintetében. A ZBuilder Ultra 3D modelleket épít fel additív módon: nagy felbontású digitális jelfeldolgozó (DLP, Digital Light Processor) technológiát alkalmazó projektorral szilárdítja meg a folyékony fotopolimer anyagot. A mérnököknek lehetıvé teszi, hogy ellenırizzék terveik alakját, illeszkedését és funkcióit a teljes körő termelés beindítása elıtt. Használatával elkerülhetı a gyártószerszámok költséges módosítása és lerövidíthetı a piacra kerülési idı. Hogyan illeszkedik a ZBuilder Ultra a ZPrinter termékcsaládba? A ZBuilder Ultra egy új termékvonal, amely kiegészíti a Zprinter 3D nyomtató választékot. A Zbuilder azon ügyfeleknek jelent megoldást, akiknek szüksége van a rugalmas mőanyagból készült prototípus alkatrészekre a végleges design ellenırzésénél. Ez az alkalmazás kiegészíti a koncepció készítésnél és a korai funkcionális vizsgálatoknál hatékony ZPrinter térnyomtatók szolgáltatásait. Melyek a ZBuilder Ultra mőszaki jellemzıi? A ZBuilder Ultra egy nagyon versenyképes rendszer, a következı specifikációk alapján: Építési méret: 260mm x 160mm x 190mm XY felbontás: 138 mikron Z felbontás: mikron Minimális jellemzı méret: 138 mikron Pontosság: + / - 0,2 mm Függıleges építési sebesség: 12mm/óra (100 mikron Z felbontásnál) Gép mérete: 71,1cm x 77,5 cm x 180,3 cm (állvánnyal) 1/5.

2 Bemeneti fájlformátumok: STL, 3DS, DXF, OBJ, WRL, ZPR Elektromos követelmények: 115 V 10A, 230V 6A Megfelelıség: CE, CSA Hogyan mőködik? A ZBuilder Ultra nagy felbontású digitális jelfeldolgozással mőködı DLP (Digital Light Processor) projektorral megszilárdított folyékony fotopolimer anyagból additíve épít fel 3D tárgyakat. Milyen alapanyagot használ? A ZBuilder Ultrához kapható SI500 folyékony fotopolimer amikor megszilárdult hasonló tulajdonságokkal rendelkezik, mint az ABS mőanyag. Milyen tulajdonságú az elkészült tárgy? A ZBuilder Ultra-val SI500-ból készült darabok mechanikai tulajdonságai: Szakítószilárdság: 43 MPa (6240 PSI) Nyúlás (szakító igénybevételnél szakadáskor): 4,5% Hajlítószilárdság: 60 MPa (8740 PSI) Hajlító modulus: 1810 MPa (263 KSI) Keménység: 86D Hıelhajlás (0,45 MPa): 56 o C Hıelhajlás (1,82 MPa): 47 o C Milyenek az anyagtulajdonságok a versenytársakhoz képest? A ZBuilder Ultra géppel SI500-bıl készült alkatrészek mechanikai tulajdonságai jobbak, mint a Dimension géppel ABS Plus anyagból és hasonlóak az Objet Alaris rendszerrel FullCure anyagból készültekéhez. Képes színes nyomtatásra? Nem. Csak a ZPrinter 3D nyomtatók képesek a világon valódi színes nyomtatásra. A ZBuilder SI500 anyagával készült modellek sárga színőek. Mennyibe kerül a ZBuilder Ultra? A ZBuilder Ultra júliustól kapható a Z Corp. hivatalos magyarországi dealerénél, a 2/5.

3 Digit Számítástechnikánál ( A gép várható ára euro (tájékoztató adat, a tényleges listaár ettıl eltérı lehet; opcionális kiegészítık, adók, szállítás nélkül). Mi van a csomagban? A ZBuilder Ultra egy teljes RP rendszer. Az ár tartalmazza: ZBuilder Ultra gép Kiegészítı készlet Mőködtetı szoftver Magics szoftver Egy év garancia Az ár nem tartalmazza az állványt, alapanyagot, oktatást és a házhozszállítást, telepítést. Milyen lehetıségek / kiegészítık állnak rendelkezésre? Minden ZBuilder Ultrához erısen ajánlott: Fogyóanyag kezdıkészlet - 25 kg anyag a kezdeti feltöltéshez és az elsı darabok nyomtatásához. Állvány tárolószekrényként használható és megfelelı magasságra emeli a gépet. Szükség van szárításra, utókezelésre? UV fény-kezelésre vagy egyéb utókezelésre nincs szükség. A gépbıl kikerülı darabok elég erısek ahhoz, hogy minden további kezelés nélkül használhatóak legyenek. Milyen végsı lépésekre van szükség? Amikor a ZBuilder Ultra befejezi a munkát, a részeket ki kell emelni a gyártótálcáról és alkoholba mártva el lehet távolítani a támaszanyagot. Hol használható a gép? A ZBuilder Ultra egy hatékony és nagy teljesítményő gyors prototípusgyártó berendezés, ezért ajánlott laborban vagy mőhelyben elhelyezni. 3/5.

4 Van szaga? Az anyagnak és az alkoholnak van egy kis szaga, de normál légáramlással szellızı környezetben, nincs szükség szagelszívóra. Milyen helyre lehet telepíteni a gépet? Az ZBuilder Ultra telepítéséhez csak a következık szükségesek: 230V (vagy 110V) hálózati feszültség (ajánlott a dedikált áramkör) Elendı alapterület a gép körül a megfelelı légáramláshoz. Számítógép a mőködtetı szoftver és a Magics futtatására. Izopropil-alkohol és néhány kisebb tartály az alkatrészek öblítéséhez. Lehet más anyagokból is felépíteni a 3D tárgyat? 2010 júniusában, az egyetlen elérhetı anyag a ZBuilder Ultra SI500. A jövıben várható, hogy más anyagok is elérhetıek lesznek. Mekkora a nyomtatási költség a ZBuilder Ultrával? Egy köbcentiméter nyomtatási költsége hasonló a Dimension rendszerek költségéhez és kevesebb, mint a Objet Alarisnál. A tényleges költség változik a geometria, orientáció és az alapanyagárak függvényében, de jellemzıen (USA áron) 0,6 USD/köbcentiméter (a segédanyaggal együtt). Ez a gép is használ támasztékot? Igen, a ZBuilder Ultra rendszer, mint sok más RP gép használ támaszanyagot az alkatrészek megtartásához az építés alatt. Ezeket a támasztékokat a Magics szoftverben kell megtervezni és a túlnyúlások alátámasztására valamint az egyes részek elmozdulásának megakadályozására szolgálnak a nyomtatás folyamán. A nyomtatás befejezte után a támasztékokat el kell távolítani. A támasztékokat jellemzıen kézzel kell kivenni, néha a nehezen elérhetı helyekrıl való kivételhez segédeszközökre is szükség lehet. Milyen szoftver jár a ZBuilder Ultra mellé? A ZBuilder Ultra rendszert a Perfactory szoftvercsomaggal és a Magics RP szoftver OEM változatával szállítják. A Perfactory szoftverrel lehet elhelyezni a felépítendı darabokat az építési térfogatban és létrehozni a megfelelı építési fájlt. A Magics a 4/5.

5 geometria ellenırzésére és az esetlegesen szükséges támaszok létrehozására szolgál. Milyen további szoftverekre van szükség? A ZBuilder használatához nem kell más szoftver. A Magics képes az STL, 3DS, DXF, OBJ, WRL, ZPR fájlok importálására. 5/5.
