LCD érintőképernyő kezelésének leírása

Átírás

1 LCD érintőképernyő kezelésének leírása Dokumentum azonosító: PP Budapest, június

2 Verzió Dátum Módosítás Összeállította Előzetes preliminary version Magdi Előzetes Magyar fordítás Póka Verzió fejezet frissítése, magyar nyelvű ábrák Seida Verzió Első kiadás Oláh Csaba

3 TARTALOMJEGYZÉK 1 Bevezetés Vezérlés Fő képernyő Paraméter funkciók On-line mérés Események Rendszerbeállítások Felhasználó által szerkeszthető képernyők EPPlus_lcd_kezelése rev1.0 3/19

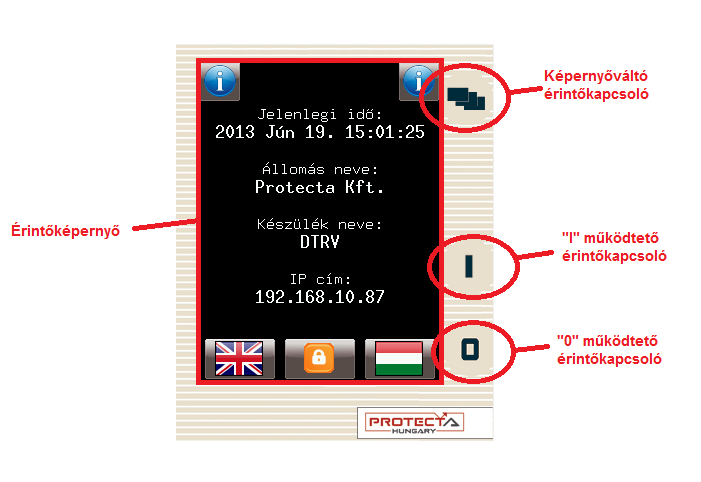

4 1 Bevezetés Az LCD érintőképernyő a készülék előlapján helyezkedik el. Az érintőképernyő tulajdonságainak gazdag variációs lehetőségei vannak, így a felhasználó saját szokásához alakíthatja át a megjelenítőt, továbbá az érintőképernyő egyvonalas sémát (SLD) is támogat. Web felületen keresztül távolról is el lehet érni és bizonyos vezéreléseket végrehajtani (további információ a Távoli felhasználói felület leírása dokumentumban található). 2 Vezérlés Érintőképernyő A fő vezérlő felület, ahol a felhasználó a képernyő megérintésével funkciókat képes élesíteni és paramétereket tud átállítani. Képernyőváltó érintőkapcsoló Ez a kapcsoló a rendelkezésre álló képernyőket átváltja a következőre. A rendelkezésre álló képernyők és a megjelenítési sorrend alapértelmezés szerint: fő képernyő, paraméter funkciók, online funkciók, események, rendszer beállítások és természetesen a felhasználó által az EuroCap szoftver segítségével szerkeszthető képernyők. Működtető érintőkapcsolók Ezeket a kapcsolókat a felhasználó által szerkesztett ablakokban lehet használni bizonyos funkciókra. Például a felhasználó beállíthatja, hogy ezekkel a gombokkal megszakítót lehessen ki- és bekapcsolni, transzformátor fokozatot felvagy leszabályozni. További információ a Felhasználó által szerkeszthető képernyők fejezetben található. EPPlus_lcd_kezelése rev1.0 4/19

5 3 Fő képernyő A fő képernyő a készülék bekapcsolásakor először jelenik meg. Általános információkat jelenít meg, mint a készülék és állomás neve, aktuális idő, és ha van rá lehetőség, a készülék kijelzőjének nyelvét is itt lehet megválasztani... Alapértelmezett/második nyelv (opció) Ha van rá lehetőség, a felhasználó megválaszthatja a készülék kijelzőjének a nyelvét (megjegyzés: ez nem befolyásolja a web felületen használt nyelvet). A reteszelés állapotjelzője Ha reteszelve van, a felhasználó csak akkor képes paramétert és beállításokat cserélni, ha a készülék reteszelését előbb feloldja. EPPlus_lcd_kezelése rev1.0 5/19

6 A készülék reteszelésének feloldásához a lakat-ikonra kell kattintani, majd az előugró ablakba be kell írni a jelszót (megjegyzés: jelszót nem lehet az LCD érintőképernyőn beállítani, csak a web felületen keresztül). Ha a jelszó beírása helyes, akkor a reteszelés állapotjelzője a fő képernyőoldalon átvált feloldott jelzésre. A készülék reteszelését, ahol szükséges, más menüpontoknál is fel lehet oldani, például a paramétereknél vagy a képernyő beállításánál. Ha nincs jelszó beállítva, a reteszelés ikonja akkor is mindig megjelenik a képernyőn. A felhasználó ez esetben az ikon megérintésével azonnal feloldhatja a reteszt anélkül, hogy használná a jelszó beíró képernyőt. EPPlus_lcd_kezelése rev1.0 6/19

7 4 Paraméter funkciók Ezen a képernyőn a felhasználó áttekinthet, beállíthat és szerkeszthet bizonyos paramétereket. (megjegyzés: ha a készülék konfigurációja olyan, hogy több paraméterkészlet létezik, akkor először a paraméterkészlet beállító képernyő jelenik meg. Ha csak egy paraméterkészlet létezik, akkor a felhasználó azonnal használhatja a funkciók paramétereit beállító képernyőt). A felhasználó kiválaszthatja, hogy a készülék melyik paraméterkészletét akarja alkalmazni, majd azt az élesítő gombbal (Aktivál) hagyhatja jóvá. Az éppen aktív paraméterkészletet piros négyzet keretezi (az ábrán az első készlet). Egy paraméterkészletet a nevét megérintve lehet kiválasztani. Kiválasztás után a készlet nevét kék szín emeli ki. A kívánt paraméterkészlet kiválasztása után a felhasználó megnyomhatja akár a szerkesztés akár az élesítés gombját.. Élesítő gomb (Aktivál) élesíti a kiválasztott paraméterkészletet, a készülék ezeket az értékeket fogja alkalmazni. Az újonnan élesített paraméterkészletet piros négyzet keretezi. Nem minden készülékben van élesítő gomb, csak amelyiknek akonfigurációja olyan, hogy több paraméterkészlet létezik. EPPlus_lcd_kezelése rev1.0 7/19

8 Szerkesztő gomb (Szerk.) Ez a gomb átvált egy másik képernyőre, amelyik a rendelkezésre álló funkciókat sorolja fel. A megelőző képernyő csak akkor látható, ha több paraméterkészlet van. Más esetben azonnal a következő ablak tűnik elő. Alapállásban a különböző funkciók kék betűkkel jelennek meg. Abban az esetben, ha a felhasználó egy adott funkcióban egyes értékeket megváltoztat, a funkció neve pirosra vált, jelezvén a változtatást. A funkcióablakban (jobb oldali kép) alapállásban a paraméterek értékei zöldek, de ha értéküket a felhasználó megváltoztatja, szintén pirosra váltanak.. Beállító gomb (Állít) Megnyomva a következő képernyő jelenik meg, ahol a felhasználó a funkció értékeit meg tudja változtatni. Mentés gomb (Ment) Ha a felhasználó a funkció néhány értékét megváltoztatta, akkor ezzel a gombbal elmentheti. Ha több paraméterkészlet van, akkor a változtatás a készülékben azonnal csak akkor lesz hatásos, ha azt a felhasználó az élesített készletben változtatta meg. Különben a módosított értéket a paraméterkészletbe mentette, és csak akkor hatásos, ha ez a készlet lesz élesített. EPPlus_lcd_kezelése rev1.0 8/19

9 Beállítás gomb (Állít) Előhozza azt a képernyőt, amelyikben a felhasználó módosíthatja az értéket (megjegyzés: ha lakat-ikon van a beállítás gomb helyén, a készüléket először fel kell oldani a reteszelésből. Nem szükséges visszatérni a fő képernyőre, a felhasználó helyben elvégezheti a feloldást). Vissza gomb A felhasználó visszatér az előző képernyőre. Egy adott funkcióban minden paramétert a következő négy típus egyikével lehet beírni: Integer Egész szám, az (érintős) számbillentyűkkel lehet beírni. Lebegőpontos szám Tizedespontot tartalmazó szám, szintén a számbillentyűkkel lehet beírni. Lista tétel Lista, amely tartalmazza az összes lehetséges értéket. A felhasználónak egyszerűen ki kell választani a kívánt értéket. Kétállású tétel A felhasználó engedélyezheti vagy letilthatja a paramétert. EPPlus_lcd_kezelése rev1.0 9/19

10 Számbillentyűk Ezekkel a megfelelő számok beírhatók. Ha a szám tizedespontot is tartalmazhat, a tizedespont billentyűje a törlő gomb (Cancel) fölött található (ábrán nem látható). Jóváhagyó gomb (OK) Ez a gomb hagyja jóvá az Új érték mezőbe a beírt értéket, és visszatérít az előző képernyőre. Törlő gomb (Törlés) Egy számjegyet töröl az Új érték mezőben. Vissza gomb Mégsem Visszatérít az előző menüpontba, és elveti a Jelenlegi mezőben levő érték változtatásait. Érvényes érték (Jelenlegi) A készülékben ez az az érték él. Új érték Ha új értéket beírtak, az itt jelenik meg. Ellenőrizni kell, hogy az érték a tartományban van-e. Tartomány/Lépcső (Min-Max/Lépés/Step) A tartományon belül lehet a paraméterértéket változtatni. A lépcső mennyiségével lehet az értéket emelni vagy csökkenteni. Például a fenti ábrában a tartomány 0-tól ig terjed, a lépcső pedig 1. Ez azt jelenti, hogy az érték 0, 1, 2, lehet. Ha a lépcső 5 lenne, akkor csak 0, 5, 10, 15 stb. értéket lehetne bevinni. FONTOS! A változtatás véglegesítéséhez a Jóváhagyó gombbal (OK) vissza kell menni ahhoz a képernyőhöz, ahol a funkció szerepelt, és ott meg kell nyomni a mentés (Ment) gombot. Ezenkívül meg kell győződni, hogy amíg valaki módosítja a paramétereket az LCD érintőképernyő segítségével, egy másik személy nem végezte-e ugyanezt a web-felületen, mivel ez a paraméterérték beállításában zavart okozhat. EPPlus_lcd_kezelése rev1.0 10/19

11 5 On-line mérés Ez a képernyő azokat a valóságos mért értékeket jelzi ki, amiket a készülék éppen mér ill. amiket a funkció számítanak. A fenti ábra a rendelkezésre álló funkciókat mutatja. A funkció kiválasztása és a Néz gomb megnyomása után a felhasználó eljut egy képernyőhöz, amely a pillanatnyilag érvényes (on-line) értékeket mutatja meg. A lenti ábra példaként két csatornát mutat, ahol mért áramértékek és a hozzájuk tartozó szögek láthatók. EPPlus_lcd_kezelése rev1.0 11/19

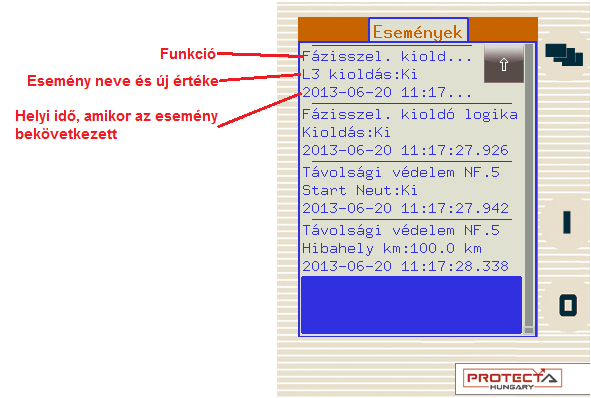

12 6 Események Az esemény képernyő azoknak az eseményeknek a listáját jelzi ki, amelyek a készülékben és a készülékkel kapcsolatban következnek be. Ez a képernyő folyamatosan frissül, így minden új eseményt is kijelez. Ha a jobboldali görgetősávval a lista legalján van (ahogy az a fenti képen is látható), akkor új esemény bekövetkeztekor a képernyő automatikusan legördül, az új esemény látható lesz.. Ha azonban a görgetősáv nem a legalsó pozíciójában van, akkor a képernyő új esemény beérkezésekor nem gördül le automatikusan. A képernyő csak a teljes eseménynapló utolsó néhány száz eseményét jelzi ki. EPPlus_lcd_kezelése rev1.0 12/19

13 7 Rendszerbeállítások Ezen a képernyőn a felhasználó olyan paramétereket állíthat be, amelyek nem a védelmi funkciókra és működésekre, hanem a készülékre magára vonatkozik. A rendszerbeállításokon belül hét további oldalra léphetünk be az Állít gomb segítségével. Ha a változásokat el is akarjuk menteni, a Ment gombot kell megnyomjuk. Minden paraméterátállítást a már megszokott módon tehetünk meg: a lakat ikon megnyomása után jelszót írunk be, ha be van állítva, majd az Állít gombot megnyomva végrehajthatjuk a kívánt változtatást. EPPlus_lcd_kezelése rev1.0 13/19

14 A Rendszer paraméterek oldalon a következő paramétereket állíthatjuk be: Biztonságos beállítás (Biztonságos beáll.) - kétállású paraméter. Engedélyezése esetén minden paramterátállítás előtt a készülék megerősítést kér. (Ez a Rendszerbeállításokra nem vonatkozik, ott mindenképp tesz fel kérdést.) Rendszer frekvencia - a néveleges hálózati frekvenciát lehet itt megadni, ami alapján a funkciók számolnak. 50 és 60 Hz közül lehet választani. Átállítás esetén a készülék újraindul! Az állomási busz oldalon a következő paramétereket állíthatjuk be: EPPlus_lcd_kezelése rev1.0 14/19

15 IP-cím, Hálózati maszk, Alapértelmezett átjáró, DNS szerverek, DHCP szerver Kérjük, hogy a beállításokra vonatkozó információkért forduljon az ön helyi rendszergazdájához! Az Ethernet komm. oldalon a következő paramétereket állíthatjuk be: IEC61850, IEC104, Modbus TCP, DNP3 TCP engedélyezés A felhasználó képes élesíteni vagy bénítani ezeket a kommunikációs protokollokat. GOOSE ismétlési idő - GOOSE-üzenetek leglassabb ismétlési idejét lehet kiválasztani a felsorolt listából. A Soros kommunikáció oldalon a következő paramétereket állíthatjuk be: EPPlus_lcd_kezelése rev1.0 15/19

16 Soros protokoll A felhasználó ki tudja választani, hogy melyik soros protokollt használja a készülékkel. Soros baudrate Beállítja a baudrate-et egy meghatározott értékre, ezt csak a hagyományos protokollok alkalmazzák. Link cím Csak a hagyományos protokollok alkalmazzák. Az Időszinkronizálás oldalon a következő paramétereket állíthatjuk be: NTP időszinkron,ntp szerver címek Ha élesített, a készülék a Network Time Protocol-t használja időszinkronozásra a szerverek egyikével. Komm. időszinkron időszinkron hagyományos protokollon keresztül Időszinkronozás bemeneten át (Időszinkron bemenet) Időszinkronozás nem NTP-vel, hanem erősáramú bemeneten keresztül, a készülék ezt is támogatja. PPM impulzus Időszinkron bemenet és PPM-élfigyelés esetén az impulzus hosszát itt lehet beállítani. PPS impulzus - Időszinkron bemenet és PPS-élfigyelés esetén az impulzus hosszát itt lehet beállítani. EPPlus_lcd_kezelése rev1.0 16/19

17 Időszinkron figyelés engedélyezés esetén ha egy bizonyos időn belül nem érkezik időszinkron jel, a készülék jelzi ezt a felhasználó felé ( Készülék LED sárga, en keresztül). Az Időzóna beállítások oldalon a következő paramétereket állíthatjuk be: GMT eltérés, Téli/nyári váltás, Nyári idő kezdő hó, Nyári idő kezdő nap, Nyári idő kezdő óra, Nyári idő vége hó, Nyári idő vége nap, Nyári idő vége óra Olyan paraméterek, amelyek a készülék dátum- és időbeállításával kapcsolatosak. Nyári időszámítás beállítása különbözhet néhány országban, így azt megfelelően be kell állítani. EPPlus_lcd_kezelése rev1.0 17/19

18 8 Felhasználó által szerkeszthető képernyők A felhasználó az EuroCAP szoftver segítségével saját igényei szerint további képernyőket szerkeszthet. A működtető érintőkapcsolók alkalmasak bizonyos funkciók megvalósítására. Az oldalon lent látható egyvonalas séma kapcsán álljon itt egy példa. Tegyük fel, hogy a séma szerinti hálózatunk van és a működtető gombokat konfigurálásnál felkészítettük arra, hogy a kívánt be- és kikapcsolásokat vezérelni tudják. A Q1 megszakító bekapcsolásához először meg kell nyomni a Q1megszakító szimbólumot az érintőképernyőn. Ennek hatására a kiválasztott gomb villogni fog. Addig kell elvégezni a szükséges műveleteket a kiválasztott objektummal, amíg villog, mert bizonyos idő múlva a kiválasztás megszűnik. Amíg tehát villog, nyomjuk meg az I működtető gombot, ami Q1 megszakító gomb konfigurálásakor úgy lett beállítva, hogy Q1 kiválasztása esetén bekapcsolást hajtson végre. Ezután előugrik egy jóváhagyó ablak, amelyen az OK gomb időn belüli megnyomásával nyugtázni lehet a működtetést. Időn túl törlődik a kiválasztás. Nyugtázás után az LCD képernyőn egy újabb ablak ugrik fel, mely a vezérlés sikerességéről ad információt Ennek elfogadása után (sikeres működtetés esetén) a Q1 megszakító a képernyőn bekapcsolt állapotban látható. EPPlus_lcd_kezelése rev1.0 18/19

19 Az on-line mérési és az esemény képernyőkhöz hasonlóan ezek a képernyők is folyamatosan frissülnek. Így ha bármely állás vagy mért adat megváltozik, képernyő a változást követni fogja. Természetesen, ha a működésben bármely hiba adódik, a készülék jelez a felhasználónak, és egy másik ablak ugrik elő a hibakóddal és a hiba okával. EPPlus_lcd_kezelése rev1.0 19/19
