1 Henkel Adhesive Technologies Hungarocoat INNOVATÍV FELÜLETKEZELÉSI TECHNOLÓGIÁK Szabó T. Zsuzsanna Henkel Magyarország Kft

2 Tartalom Henkel bemutatása Innovatív felületkezelési eljárások Nanokerámiás technológiák Autoforetikus bevonat Automata adagoló és szabályozó rendszer

3 Kik vagyunk? Global footprint Több mint 130 éves múlttal rendelkező, német családi vállalkozásból kinőtt globális piacvezető cég Henkel termékek és technológiák világszerte elérhetők Kollégák több mint 120 országból Több mint 170 gyártóüzem és 10 R&D központ világszerte Magyarországon: Kőrösladány és Tatabánya-Környe 3 September

4 Kik vagyunk? Piacvezető pozíció a fogyasztási és az ipari szegmensben Fogyasztási cikkek Laundry & Home Care Beauty Care Ipari szegmens Adhesive Technologies 4 September 2012

5 Henkel Ragasztás Technológiák Globális piacvezető a ragasztási termékek értékesítésében Értéklánc: Műszaki konzultáció Tisztítás Fémmegmunkálás Felületkezelés Ragasztás Tömítés Kiöntés és védelem Bevonás Kenés Képzési program 5 September Henkel Ragasztás Technológiák Ipari tisztítás és felületkezelés

6 Henkel felületkezelési megoldások: Tisztítás, zsírtalanítás Savas Neutrális Lúgos Karbantartási tisztítószerek Specialitások (Loctite oldószeresek, Bonderite törlőkendő,stb) Passziválás Konverziós rétegképző eljárások: Vasfoszfátozás Cinkfoszfátozás Mangánfoszfátozás Cr (III és VI) technológiák NGC technológiák (Cr-mentes, Ti, Zr-alapú) Autoforetikus bevonat 6Slide 6 December 9, 2014 Zirconium based thin layer conversion coatings

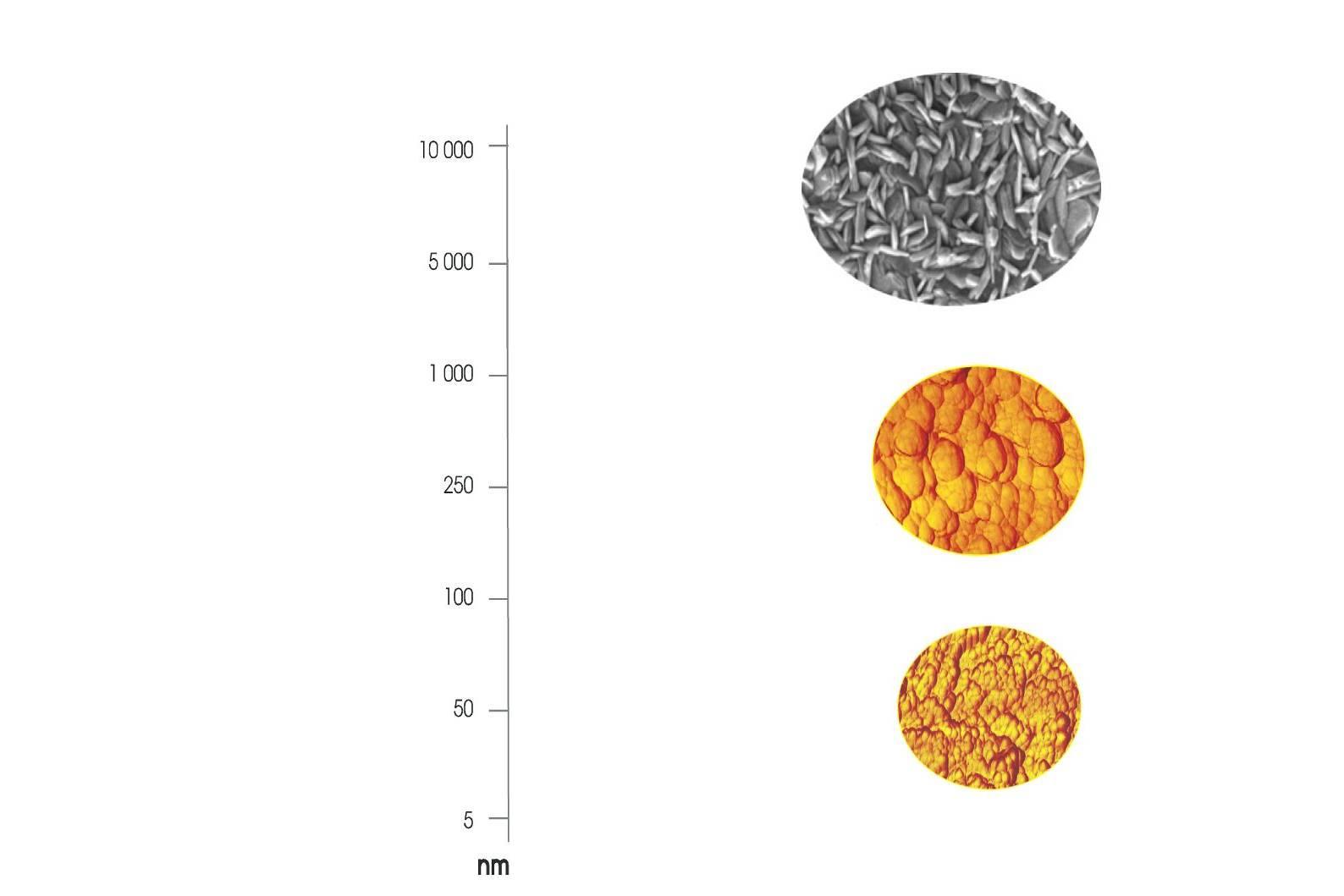

7 Konverziós rétegek összehasonlítása Előkezelés Festék 1 nm= 10-9 m Konverziós réteg Cink-foszfát (2-3 g/m2) Alap fém Vas-foszfát (600 mg/m2) Nagyobb fajlagos felület jobb tapadás jobb korrózióállóság Kromátok Nanokerámia ( mg/m2) Nagyobb molekulák 7 September 2012

8 Innovatív anyagok, felületkezelési eljárások Előkezelés Magasabb műszaki követelmények Jobb korrózióállóság Jobb festéktapadás Gyorsabb, hatékonyabb folyamatok Multimetál eljárások Környezetbarát technológiák Kevesebb energia Kevesebb víz és szennyvíz Kevesebb iszap Mérgező nehézfémektől mentes Költségmegtakarítás Tisztítási és karbantartási költségekből Beruházási költségekből Szennyvízkezelés és hulladéklerakás díjaiból Energia felhasználásból 8 September 2012

9 A felületkezelés modern alternatívái Hagyományos technológiák Modern alternatívák Cinkfoszfát TecTalis Vasfoszfát Bonderite M-NT Kombinált vasfoszfát Bonderite CC 9Slide 9 December 9, 2014 Zirconium based thin layer conversion coatings

10 Henkel Innovációk Bonderite NT-1 TecTalis Bonderite CC Bonderite M-NT Első multi-metál nanokerámiás bevonat Első multi-metál autó gyártó sor Első vékony rétegű kombinált alkalmazás (tisztítás + konverziós réteg képzés) Hatékonyabb, robosztus második generációs multimetál vékony rétegű felületkezelés 10 Slide 10 December 9, 2014 Zirconium based thin layer conversion coatings

11 Innovatív felületkezelési eljárások Nanokerámiás technológiák Előkezelés Új előkezelés a Fe-foszfátozás és a Zn-foszfátozás helyett Növeli a festék tapadást és a korrózióvédelmet Több fajta fém felületének átalakítása (acél, cink, Al) Vékony kerámia konverziós réteget képez (Nanokerámia) Szóró és mártó alkalmazás Környezetbarát 100 nm FePhos BONDERITE M-NT 11 September 2012 CC Nagyobb fajlagos felület jobb tapadás jobb korrózióállóság BONDERITE M-NT 1 Nanokerámia BONDERITE M-NT 1800

12 Nanokerámiás technológiák Bonderite M-NT műveleti sor (Kombinált vasfoszfátozás helyettesítésére) Előkezelés CC 42 Csapvíz (Csapvíz) Ionmentes víz Szárítás Festés Bonderite M-NT w% + BONDERITE C-AD 0508 IT 0,2 w% (ph 4,5 5,5, max 55 C, s, 0,5-1,5 bar, Zr-konc: 0,05 0,45) Csapvizes öblítés Szobahőmérséklet Csapvizes öblítés Szobahőmérséklet Ionmentes vizes öbl. Szobahőmérséklet, Vezetőképesség < 50 μs / cm Víztakarékos kaszkádrendszer Szárítás 120 C / 10 perc Festés Porlakk / KTL / 12 September 2012

13 Nanokerámiás technológiák Műveleti sor Bonderite M-NT 1 vagy 2011 Előkezelés (vasfoszfátozás helyettesítése akár 500 óra sópermetállóság) Zsírtalanítás Öblítés Ionmentes öblítés NT1 Ionmentes öblítés Festés Rozsdamentes (saválló) acél berendezés Szóró vagy mártó technológia Lúgos zsírtalanítás az egyetlen fűtött kád Ionmentes vizes öblítés a NT1 előtt (50-70 µs/cm) Konverziós réteg képzés B M-NT1-el ( s, ph 4,5-5,5) Ionmentes vizes öblítés a B M-NT1 után (< 30 µs/cm) Opció: Szárítás Porfestés, oldószeres vagy vizes festés, KTL Víztakarékos kaszkádrendszer 13 September 2012

14 Nanokerámiás technológiák Bonderite M-NT műveleti sor Előkezelés Hagyományos cink-foszfátozás 55 C Tisztítás Öblítés Aktiválás Foszfátozás Öblítés Utóöblítés Ionmentes öblítés Bonderite M-NT 1800 folyamat (akár meglévő sor átalakításával) 55 C Körny. 25 C Tisztítás Öblítés Ionmentes öblítés M-NT 1800 Ionmentes öblítés Ionmentes öblítés 14 September 2012

15 Bonderite nanokerámiás technológiák Összefoglalás Előkezelés 3-7 lépéses előkezelés Szóró vagy mártó alkalmazás Rövid kezelési idő Egyszerű folyamat ellenőrzés Könnyen automatizálható folyamat Többfajta fémre alkalmas (multimetál) Minimális iszapképződés Hosszú fürdő élettartam Környezeti hőmérsékleten működik Alacsony energia, hulladékkezelési és karbantartási költségek 15 September 2012

16 Automata folyamatszabályozási és irányítási rendszer New Equipment Concept Basic Line Modular Line Customized Kis felhasználóknak csak adagolás céljából Közepes és nagy felhasználóknak a köv. igényekre: Több fürdő ellenőrzése Adatrögzítés Remote monitoring Supervisor Vevő igényei szerint kialakított rendszer meglévő sorokhoz nagy felhasználóknak TecTalis, Bonderite CC/NT, Alodine folyamatokhoz December 2014

17 Lineguard rendszer részei Lineguard mérő & szabályozó rendszer Lineguard Supervisor Lineguard Digilog Vez.kép. mérő ph mérő Adagolás 17 September 2012

18 Automata adagolás Kézi adagolás Lineguard Watch Dog Automata adagoló, mérő és szabályozó rendszer Előnyök: Pontos, automata adagolás Mérés (ph, vez.kép, hőmérséklet) Adatrögzítés Egyenletes, magas minőség Internetes kapcsolaton keresztül: vészjelzés küldése gyors beavatkozási lehetőség biztosítása Megtakarítások: Idő Emberi erő Víz (szennyvíz): 10-40% Vegyszer: 10-30% Max Min. Jó minőség Rossz minőség Max Min. Jó minőség Rossz minőség September 2012

19 M-PP Autoforetikus bevonat 19. oldal december 9. A prezentáció címe és az előadó neve

20 Gyorsabb, hatékonyabb előkezelési folyamatok ZnPh + E-coat Bonderite M-NT E-coat M-PP Zsírtalanítás Ionmentes öbl ZnPh Bonderite M-PP E-coat 20. oldal Öblítés Aktiválás / Passziválás december 9. A prezentáció címe és az előadó neve Zr-alapú bevonat reaktív öblítés

21 Hogyan jön létre a Bonderite M-PP autoforetikus bevonat? 21±1 C Kémiai, és nem elektromos folyamat A kémiai reakció - vízbázisú szerves emulzió - fémfelület között játszódik le Közvetlenül a tiszta acél felületén alkalmazható 21. oldal december 9. A prezentáció címe és az előadó neve

22 BONDERITE M-PP előnyök / hátrányok Kis helyigény, alacsonyabb beruházási költség Sűrűn rakható, nagy kapacitás Kitűnő kopás- és karcállóság Nincsenek megfolyások, meneteket nem kell kitakarni, egyenletes bevonat még az éleken és csövek belsejében is Átlagos rétegvastagság μm Epoxi alapú Bonderite M-PP termékek Hőállóság C Sópermet: max. 500 óra Co-curing PVDC alapú Bonderite M-PP termékek Hőállóság 105 C Sópermet: max óra Szerény színválaszték Gyenge fényállóság, alkalmazástól függően átfestendő 22. oldal december 9. A prezentáció címe és az előadó neve

23 BONDERITE M-PP élvédelem Foszfátozás +CED Autodepozició SEM képek igazolják, hogy az autodepozíciós bevonat jobb élvédelmet ad 23. oldal december 9. A prezentáció címe és az előadó neve

24 BONDERITE M-PP védelem zárt helyeken ACC 915/ E3 ACC 915/ E2 E-coat E-coat Zárt szelvény belseje 24. oldal december 9. A prezentáció címe és az előadó neve

25 Köszönöm a figyelmet! 25 September December 9, U-A Branding Project - Information for AG Europe
