Tartalom. Magyar - 1 -

Átírás

1 Tartalom Szolgáltatások... 3 Kiegészítõk... 3 Bevezetés... 4 Elõkészítés... 4 Biztonsági intézkedések... 4 Tápforrás... 4 Hálózati kábel... 4 Pára és víz... 4 Tisztítás... 4 Szellõzés... 5 Hõ és nyílt láng... 5 Villámlás... 5 Cserélhetõ alkatrészek... 5 Karbantartás... 5 Hulladék-elhelyezés... 5 Felhasználói információ az Európai Unió országai számára... 5 A készülék szétkapcsolása... 6 Fejhallgató hangerõ... 6 Telepítés... 6 LCD képernyõ... 6 Figyelmeztetés... 6 A távirányító áttekintése... 7 LCD TV és a mûködtetõ gombok... 8 A készülék fali bekötés (választható)... 9 A csatlakozók áttekintése Áramellátó csatlakoztatás Antenna csatlakozó Az LCD TV és a számítógép összekapcsolása. 13 Csatlakoztatás a DVD-lejátszóhoz Egyéb csatlakozók használata Egyéb berendezések csatlakoztatása a SCART csatlakozón keresztül Bemenet kiválasztás Elemek behelyezése a távirányítóba A távirányító mûködtetési tartománya TV be-/kikapcsolása A TV bekapcsolása A TV kikapcsolása A menürendszer navigációja Alapvetõ mûködtetés A TV gombjainak használata Hangerõ beállítás Program kiválasztása Belépés a fõmenübe AV üzemmód Vezérlés a távirányítóval Hangerõ beállítás Program kiválasztása (Elõzõ vagy következõ program) Program kiválasztása (közvetlen elérés) Menütérkép Menürendszer Hang menü Hangerõ Balansz Hang üzemmód AVL Hanghatás Ekvalizátor FH hangerõ Tárolás Kép menü Kép mód Fényerõ/Kontraszt/Szín/ Élesség/Színárnyalat Színhõmérséklet Szobavilágítás Kép zoom Tárolás Szolgáltatás menü Idõzített kikapcsolás Nyelv Gyerekzár Menüszín Kedvenc mód Beállítás menü Programozás Program Sáv Csatorna Standard Színrendszer Keresés Dekóder Tárolás A.P.S A.P.S. ország Teletext régió Beállítás menü AV módokban Programozás Színrendszer Programtábla Törlés APS (Automatikus programozási rendszer)26 Kedvenc mód Programzár PIN kód beírása PIN kód megváltoztatása PC mód menürendszere Hang menü Szolgáltatás menü PC kép menü Geometria menü V. (Vízszintes) pozíció F. (Függõleges) pozíció Óra Fázis Automata beállítás Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 1 SVHS)-NEW WALL p , 16:09

2 TV információ megjelenítése Némítás funkció Személyes beállítások Zoom módok Auto : : Mozi Felirat Teletext A. függelék: PC bemenet tipikus képernyõ módjai 31 Mûszaki adatok Csatlakozók adatai Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 2 SVHS)-NEW WALL p , 16:09

3 Szolgáltatások Kiegészítők Távirányítóval vezérelt színes televízió. 100 program tárolási lehetőség a VHF, UHF vagy kábel csatorna adókról. Kábelcsatornákra hangolható Könnyű a TV vezérlése a menürendszer segítségével. ABC DEF GHI JKL MNO PQR STU VWX YZ AV 0 -/-- SOURCE EXIT INFO I-II P/CH 1 SCART csatlakozóval rendelkezik külső berendezésekhez (mint pl. videojátékok, MENU OK TV/DTV audió berendezés stb.) Sztereó hangrendszer (Német+Nicam). Teljes funkcionalitású teletext. WIDE GUIDE Fastext (10 oldal), top text. Kedvenc csatornák. P<P/SWAP PP Csatornazár. Fejhallgató csatlakozás. Távirányító A.P.S. (Automatic Programming System). Minden program elnevezhető. Automata hangolás előre vagy visszafele. Kikapcsolás időzítő. Gyermekzár. Automatikus némítás, ha nincs vétel. 2 X AAA elem NTSC megjelenítés. AV bemenet. AVL (Automatikus hangerőkorlátozás). Ha nincs jel, a TV 5 perc után automatikusan készenléti állapotra kapcsol. Használati utasítás PLL (frekvencia keresés) PC bemenet. Plug&Play Windows 9X, ME, 2000, XP, Vista esetén. Audio kimenet Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 3 SVHS)-NEW WALL p , 16:09

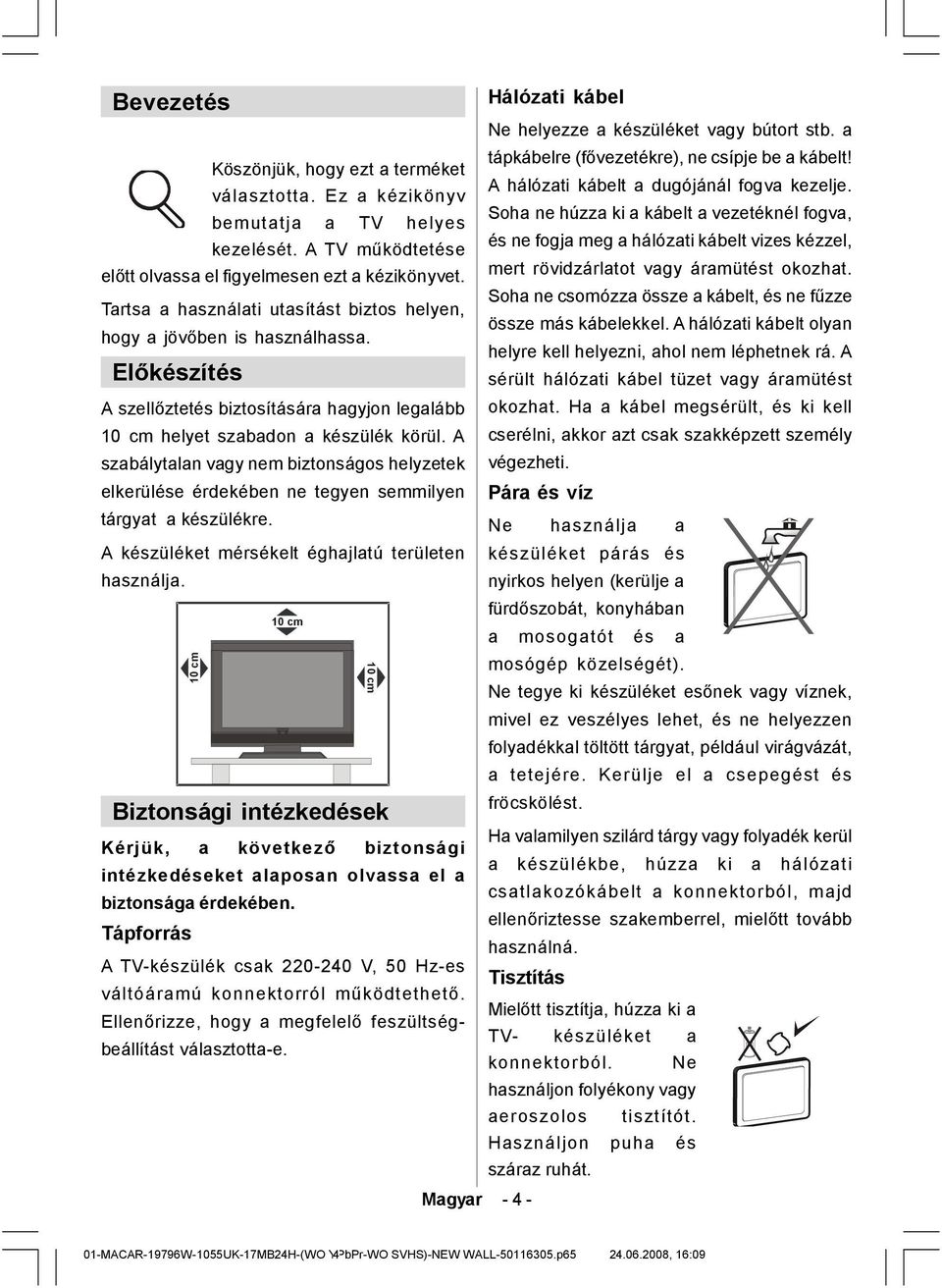

4 Bevezetés Köszönjük, hogy ezt a terméket választotta. Ez a kézikönyv bemutatja a TV helyes kezelését. A TV működtetése előtt olvassa el figyelmesen ezt a kézikönyvet. Tartsa a használati utasítást biztos helyen, hogy a jövőben is használhassa. Előkészítés A szellőztetés biztosítására hagyjon legalább 10 cm helyet szabadon a készülék körül. A szabálytalan vagy nem biztonságos helyzetek elkerülése érdekében ne tegyen semmilyen tárgyat a készülékre. A készüléket mérsékelt éghajlatú területen használja. 10 cm 10 cm 10 cm Biztonsági intézkedések Kérjük, a következő biztonsági intézkedéseket alaposan olvassa el a biztonsága érdekében. Tápforrás A TV-készülék csak V, 50 Hz-es váltóáramú konnektorról működtethető. Ellenőrizze, hogy a megfelelő feszültségbeállítást választotta-e. Hálózati kábel Ne helyezze a készüléket vagy bútort stb. a tápkábelre (fővezetékre), ne csípje be a kábelt! A hálózati kábelt a dugójánál fogva kezelje. Soha ne húzza ki a kábelt a vezetéknél fogva, és ne fogja meg a hálózati kábelt vizes kézzel, mert rövidzárlatot vagy áramütést okozhat. Soha ne csomózza össze a kábelt, és ne fűzze össze más kábelekkel. A hálózati kábelt olyan helyre kell helyezni, ahol nem léphetnek rá. A sérült hálózati kábel tüzet vagy áramütést okozhat. Ha a kábel megsérült, és ki kell cserélni, akkor azt csak szakképzett személy végezheti. Pára és víz Ne használja a készüléket párás és nyirkos helyen (kerülje a fürdőszobát, konyhában a mosogatót és a mosógép közelségét). Ne tegye ki készüléket esőnek vagy víznek, mivel ez veszélyes lehet, és ne helyezzen folyadékkal töltött tárgyat, például virágvázát, a tetejére. Kerülje el a csepegést és fröcskölést. Ha valamilyen szilárd tárgy vagy folyadék kerül a készülékbe, húzza ki a hálózati csatlakozókábelt a konnektorból, majd ellenőriztesse szakemberrel, mielőtt tovább használná. Tisztítás Mielőtt tisztítja, húzza ki a TV- készüléket a konnektorból. Ne használjon folyékony vagy aeroszolos tisztítót. Használjon puha és száraz ruhát. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 4 SVHS)-NEW WALL p , 16:09

5 Szellőzés A TV- készüléken található réseket és nyílásokat a szellőzés miatt tervezték, és ezek biztosítják a megbízható működést. A túlmelegedés elkerülése érdekében ezeket a nyílásokat soha nem szabad elzárni vagy lefedni. Hő és nyílt láng A készüléket ne tegye ki nyílt lángnak, valamint magas hőforrásnak, mint pl. elektromos fűtőtest. Ne helyezzen nyílt láng forrásokat, pl. égő gyertyákat, a TV-készülék tetejére. Az elemeket ne tegye ki magas hőmérsékletnek, például napsütésnek, tűznek, vagy ehhez hasonlónak. Villámlás Vihar és villámlás esetén vagy ha szabadságra megy, húzza ki a hálózati kábelt a konnektorból. Cserélhető alkatrészek Ha cserealkatrészekre van szüksége, győződjön meg arról, hogy a szerviz technikusa által használt cserealkatrészek megfelelnek a gyártó előírásainak vagy az eredetihez hasonló előírásokkal rendelkeznek. Az illetéktelen csere tüzet, áramütést vagy egyéb veszélyt okozhat. Karbantartás A javítást mindig bízza szakemberre. Ne távolítsa el a fedelet, mert áramütést okozhat. Hulladék-elhelyezés Utasítások a hulladékként való elhelyezéshez A csomagolás és csomagolási kiegészítők újrafelhasználhatóak és főként újra fel is kell használni. A csomagolási anyagokat, mint például a fóliatáskát, a gyerekektől távol kell tartani. Az elemet, beleértve a keményfém menteset is, nem szabad a háztartási hulladékok közé dobni. Kérjük, a használt elemtől környezetbarát módon szabaduljon meg. Járjon utána az Ön lakhelyén alkalmazott jogi szabályozásoknak. A hideg katód fluoreszkáló lámpa az LCD panelben kis mennyiségben higanyt tartalmazhat. Kérjük, kövesse a helyi rendeleteket és korlátozásokat annak leselejtezésekor. Felhasználói információ az Európai Unió országai számára Ez a szimbólum azt jelöli, hogy az elektromos készüléket, ha annak élettartama lejár, ne dobja a háztartási szemetesbe. Az EU-ban független begyűjtő-rendszerek vannak az újrafeldolgozáshoz. További információkat a helyhatóságoktól, vagy attól a forgalmazótól kaphat, ahol a terméket vásárolta. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 5 SVHS)-NEW WALL p , 16:09

6 A készülék szétkapcsolása A hálózati dugaszt a TV-készülék az áramforrástól való szétkapcsolására használhatja. Fejhallgató hangerő A fül- vagy fejhallgatóból való túlzott hangerő halláskárosodást okozhat. Telepítés A sérülések elkerülése érdekében a készüléket biztonságosan kell a falhoz rögzíteni a telepítési utasításoknak megfelelően, ha a falra rögzítik (ha ez lehetséges). LCD képernyő Az LCD panel csúcstechnológiával, milliónyi vékony film tranzisztorral készülő termék, és kitűnő részletes képet nyújt. Alkalmanként megjelenhet néhány nem működő pixel a képernyőn, kék, zöld vagy piros rögzített pontként. Kérjük, vegye figyelembe, hogy ez nem befolyásolja a termék teljesítményét. Figyelmeztetés Ne hagyja a TV-t készenléti üzemmódban ill. bekapcsolva, ha elmegy otthonról. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 6 SVHS)-NEW WALL p , 16:09

7 A távirányító áttekintése Készenlét Direkt program Külső forrás Információs Program fel / Program le Rendben, rögzít Kurzor buton Menü ZÖLD =Oldal fel VÖRÖS = Oldal le Idő / Aloldal ABC DEF GHI JKL MNO PQR STU VWX YZ AV SOURCE P/CH 0 -/-- INFO EXIT I-II Teletext Mix, Nincs funkció OK Kibővít / Képméret MENU TV/DTV előző program / program csere Személyes beállítások Megmutat / PC Index Oldal Frissít / Nincs funkció WIDE GUIDE 17 Tart / Nincs funkció P<P/SWAP PP KÉK SÁRGA TV / Kilép Menü Mono/Sztereo - Dual A-B Hangerő fel / Hangerő fel Két számjegyű / Nincs funkció Némít Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 7 SVHS)-NEW WALL p , 16:09

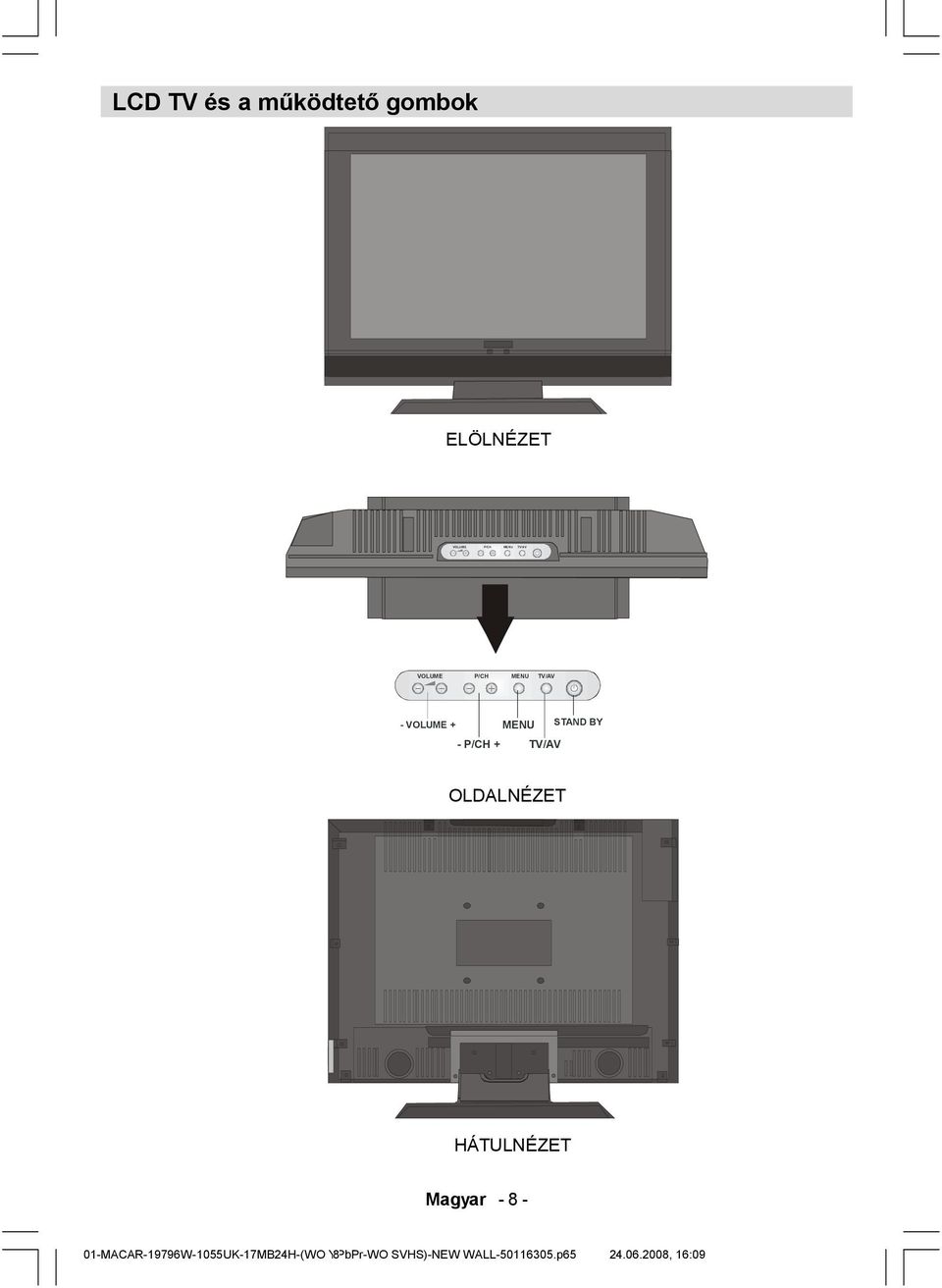

8 VOLUME P/CH MENU TV/AV LCD TV és a működtető gombok ELÖLNÉZET VOLUME P/CH MENU TV/AV - VOLUME + MENU STAND BY - P/CH + TV/AV OLDALNÉZET HÁTULNÉZET Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 8 SVHS)-NEW WALL p , 16:09

9 A készülék fali bekötés (választható) 1. A TFT TV-t a falra szereléséhez, először is a talpat el kell távolítani. Csavarja ki a 2 csavart, amely a talpzatai felső borítót rögzíti és a 4 csavart, amely a talpazatot a TFT panelhez rögzíti és távolítsa el a talpazatot a TFT panelről. TFT Panel Foot assembly 2. Helyezze a 4 fogast a lyukakba a TV hátulján és csavarja be azokat a TFT panelbe 4 (M4 x 10) csavarral. 3. Nézze ki a TFT panel helyét a falon. Állítsa vízszintesbe és jelölje meg egy tollal a négy 5 fali konzolon található felszerelési pontot Fúrjon lukakat a műanyag rögzítőknek és rögzítse a fali akasztót 5 csavarral (4,2 x 32). 4. Emelje fel a TFT panelt és lógassa le a fali konzolról a 5 csavarja segítségével a TFT hátoldalán. TFT képernyő 4 csavar 5 csavar (M4 x 10) (4,2 x 32) 5 műanyag tipli 4 műanyag csap Fali tartó Fal Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 9 SVHS)-NEW WALL p , 16:09

10 A csatlakozók áttekintése A fejhallgató csatlakozóval külső fejhallgatót csatlakoztathat a rendszerhez. Csatlakoztassa a FEJHALLGATÓ csatlakozót, hogy (opcionális) fejhallgatóval hallgassa a TV hangját. Elektromos kábel Az RF bemenethez csatlakozik az antenna vagy a kábeltévé. Megjegyzés: ha dekódert vagy médiafelvevőt használ, akkor az antennakábelt a készüléken keresztül csatlakoztassa a televízióhoz egy megfelelő antennakábellel, ahogy az alábbi ábrán látható. A PC bemenettel személyi számítógépet csatlakoztathat a TV-készülékhez. Csatlakoztassa a PC kábelt a TV PC INPUT (PC bemenet) és a számítógép PC kimenet csatlakozója közé. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 10 SVHS)-NEW WALL p , 16:09

11 Külső hangfalak vagy hasonló eszközök TV-hez való csatlakoztatásához használja a TV HANGKIMENETÉT egy hangkábellel. A mélynyomó kimenet egy külső, aktív mélynyomó csatlakoztatására használható a mélyebb basszus effektekhez. Használjon egy megfelelő RCA kábelt a mélynyomó csatlakoztatásához. Ezután a hangbemeneteket kell csatlakoztatni a külső eszközök hangjelének átviteléhez. Csatlakoztassa a hangkábelt a TV HANGBEMENETEI és a készülék HANGKIMENETE közé. A SCART 1 csatlakozó a külső eszközök kimeneti és bemeneti csatlakozója. Csatlakoztassa a SCART kábelt a TV SCART csatlakozója és a külső eszköz (dekóder, videomagnó vagy DVD-lejátszó) SCART csatlakozója közé. Megjegyzés: Ha egy külső berendezést SCART csatlakozón keresztül csatlakoztat, a TV automatikusan AV üzemmódba kapcsol. Ha mindkét csatlakozó használatban van, a SCART 1 a kedvezményezett. A videobemenet a külső eszközök képjelének csatlakoztatására szolgál. Csatlakoztassa a videokábelt a TV VIDEO IN bemenete és a készülék VIDEO OUT kimenete közé. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 11 SVHS)-NEW WALL p , 16:09

12 Áramellátó csatlakoztatás FONTOS: A TV készüléket V AC, 50 Hz-es működésre tervezték. Kicsomagolás után hagyjunk elegendő időt arra, hogy a TV felmelegedhessen szobahőmérsékletre, mielőtt csatlakoztatjuk a hálózathoz. Csatlakoztassa a hálózati kábelt a konnektorhoz. Antenna csatlakozó Csatlakoztassa az antenna vagy a kábeltévé csatlakozóját a TV hátsó részén található ANTENNA BEMENETHEZ. Antenna bemenet HÁTULNÉZET Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 12 SVHS)-NEW WALL p , 16:09

13 Az LCD TV és a számítógép összekapcsolása A számítógép képének az LCD TV-n történő megjelenítéséhez csatlakoztathatja a számítógépet a TV-készülékhez. Kapcsolja ki a számítógépet és a TV-t mielőtt bármilyen csatlakoztatást végezne. Használja a 15 tűs kijelzőkábelt a PC LCD TV-hez való csatlakoztatásához. Ha készen van, kapcsoljon PC forrásra. Lásd a Bemenet kiválasztása fejezetet. Állítsa be a kívánt felbontást. PC RGB kábel (nem tartozék) a PC RGB kimenethez PC hangkábel (nem tartozék) a komponens hangbemenethez HÁTULNÉZET Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 13 SVHS)-NEW WALL p , 16:09

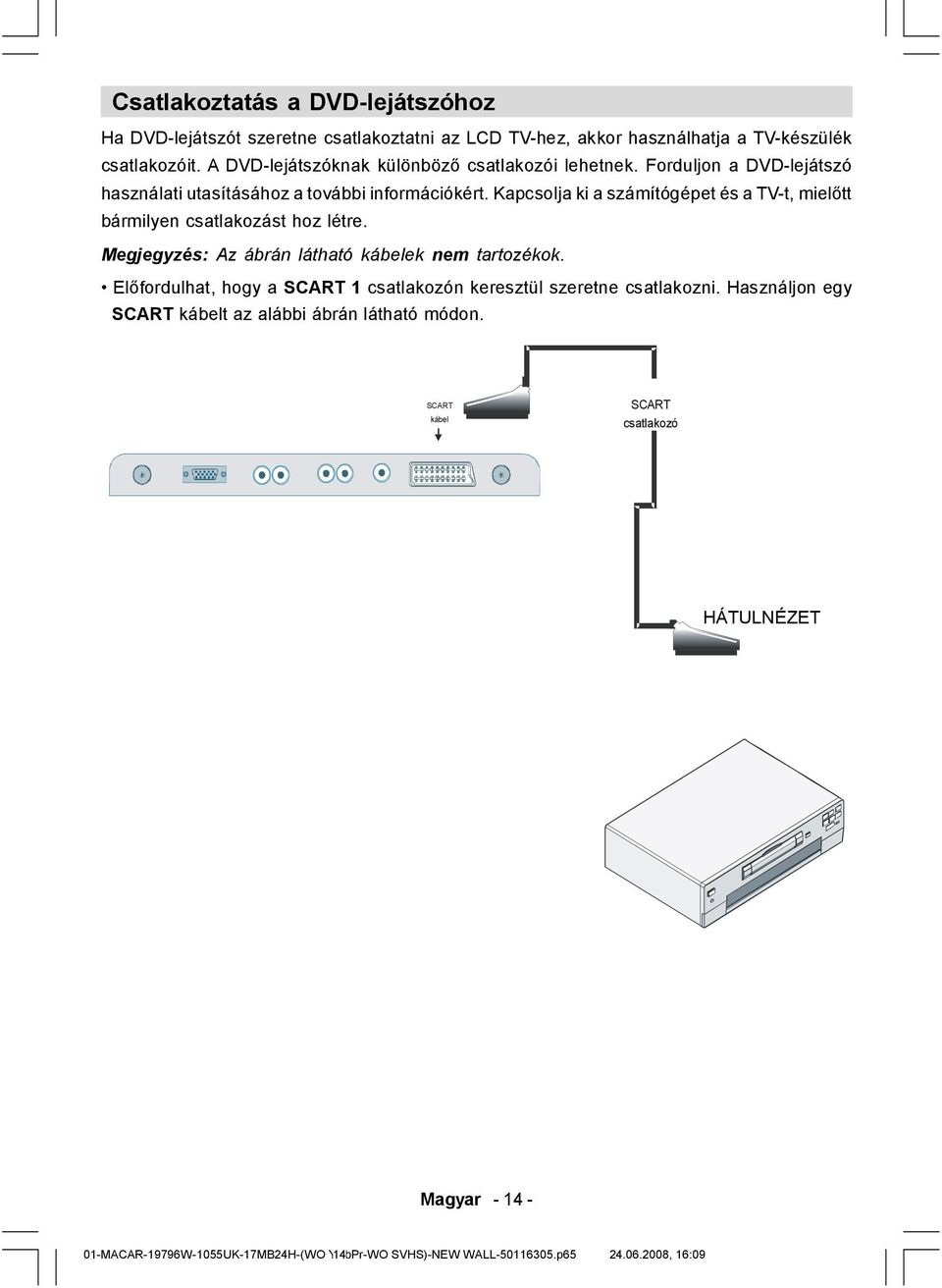

14 Csatlakoztatás a DVD-lejátszóhoz Ha DVD-lejátszót szeretne csatlakoztatni az LCD TV-hez, akkor használhatja a TV-készülék csatlakozóit. A DVD-lejátszóknak különböző csatlakozói lehetnek. Forduljon a DVD-lejátszó használati utasításához a további információkért. Kapcsolja ki a számítógépet és a TV-t, mielőtt bármilyen csatlakozást hoz létre. Megjegyzés: Az ábrán látható kábelek nem tartozékok. Előfordulhat, hogy a SCART 1 csatlakozón keresztül szeretne csatlakozni. Használjon egy SCART kábelt az alábbi ábrán látható módon. SCART kábel SCART csatlakozó HÁTULNÉZET Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 14 SVHS)-NEW WALL p , 16:09

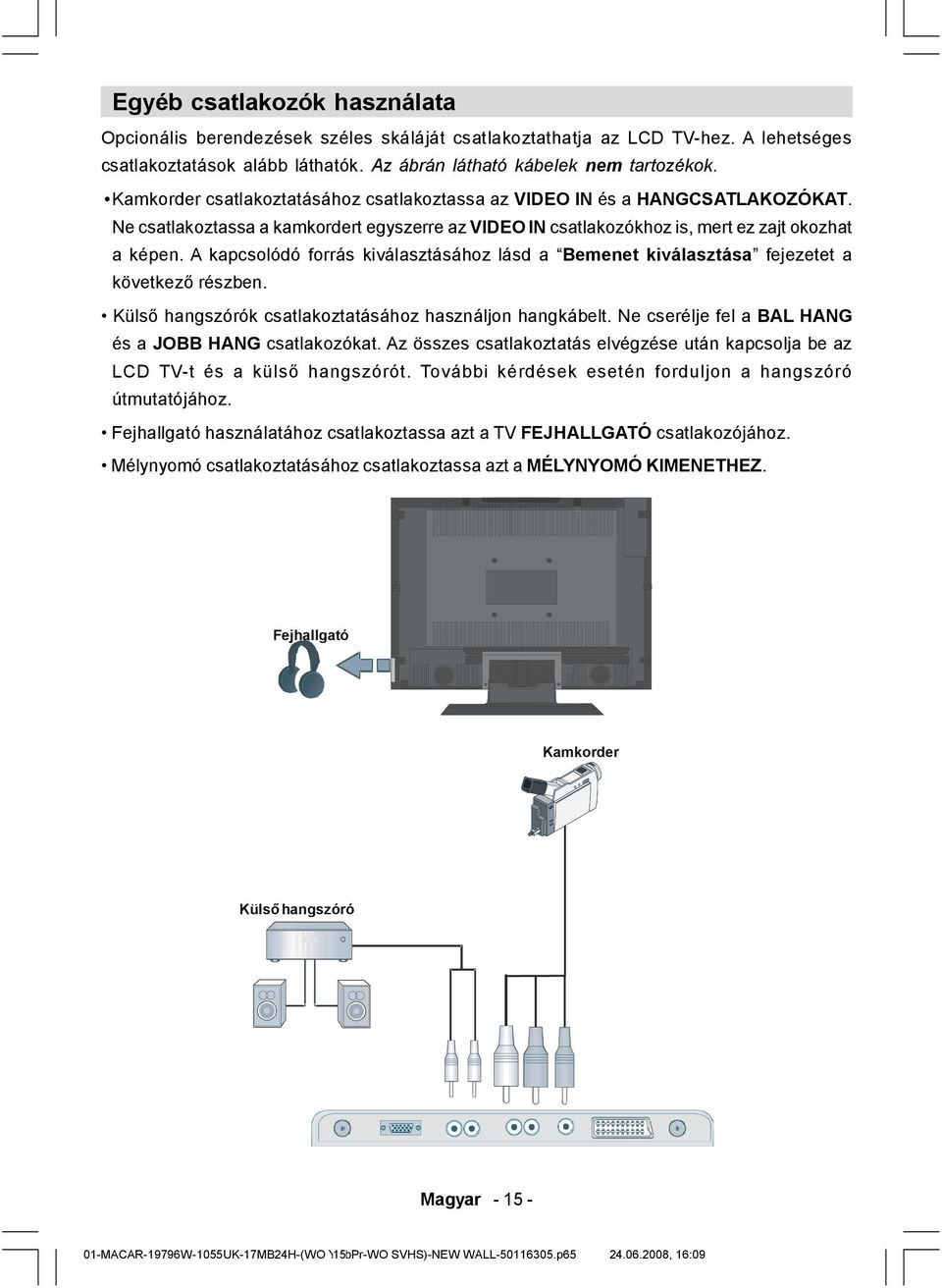

15 Egyéb csatlakozók használata Opcionális berendezések széles skáláját csatlakoztathatja az LCD TV-hez. A lehetséges csatlakoztatások alább láthatók. Az ábrán látható kábelek nem tartozékok. Kamkorder csatlakoztatásához csatlakoztassa az VIDEO IN és a HANGCSATLAKOZÓKAT. Ne csatlakoztassa a kamkordert egyszerre az VIDEO IN csatlakozókhoz is, mert ez zajt okozhat a képen. A kapcsolódó forrás kiválasztásához lásd a Bemenet kiválasztása fejezetet a következő részben. Külső hangszórók csatlakoztatásához használjon hangkábelt. Ne cserélje fel a BAL HANG és a JOBB HANG csatlakozókat. Az összes csatlakoztatás elvégzése után kapcsolja be az LCD TV-t és a külső hangszórót. További kérdések esetén forduljon a hangszóró útmutatójához. Fejhallgató használatához csatlakoztassa azt a TV FEJHALLGATÓ csatlakozójához. Mélynyomó csatlakoztatásához csatlakoztassa azt a MÉLYNYOMÓ KIMENETHEZ. Fejhallgató Kamkorder Külső hangszóró Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 15 SVHS)-NEW WALL p , 16:09

16 Egyéb berendezések csatlakoztatása a SCART csatlakozón keresztül A legtöbb készülék támogatja a SCART csatlakoztatást. Csatlakoztathat DVD-felvevőt, videom agnótvagy egy dekódertaz LCD TV-hez a SCART csatlakozók használatával. Az ábrán látható kábelek nem tartozékok. Kapcsolja ki az eszközt és a TV-t, mielőtt bármilyen csatlakozást hoz létre. További információkért forduljon a készülék használati utasításához. DVD-felvevő HÁTULNÉZET Scart csatlakozók Videomagnó Dekóder Bemenet kiválasztás Ha csatlakoztatta a külső rendszereket a TV-hez, akkor átválthat a különböző bemeneti forrásokra. Nyomja meg az AV gombot a távirányítón addig, amíg kívánt forrást ki nem jelöli. Ezután, egy kis idő elteltével a TV a kiválasztott forrásra vált. Source TV EXT1 EXT2 PC Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 16 SVHS)-NEW WALL p , 16:10

17 ABC DEF GHI JKL MNO PQR STU VWX YZ AV S OURCE MENU P/CH P <P/S WAP INFO WIDE I-II EX IT GUIDE P P TV/DTV Elemek behelyezése a távirányítóba FIGYELMEZTETÉS: A távirányító tartalmazza az elemeket. Egy műanyag védőberendezés található benne, amely leválasztja az elemeket azok élettartamának megőrzése érdekében. Távolítsa el a műanyag védőberendezést az első használat ellőtt. A távirányító működtetési tartománya Miközben lenyom egy gombot, irányítsa a távirányító felső részét az LCD TV távirányító érzékelője felé. Távolítsa el a távirányító hátoldalán az elemtartó fedelét, a fedélnek a jelzett résztől gyengén hátrafelé történő nyomásával. Helyezzen be két AAA/R3 nagyságú vagy ennek megfelelő típusú elemet. Az elemeket megfelelően helyezze be, majd tegye vissza az elemtartó fedelet /-- OK Megjegyzés: Távolítsa el az elemeket a távirányítóból, ha hosszabb ideig nem használja azt. Különben a távirányító tönkre mehet, ha az elemek kifolynak. A távirányítási tartomány nagyjából 7 m. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 17 SVHS)-NEW WALL p , 16:10

18 TV be-/kikapcsolása A TV bekapcsolása Csatlakoztassa a hálózati tápkábelt a V AC 50 Hz.- hoz. Nyomja meg a STANDBY gombot. Ekkor a készenléti LED kigyullad. A TV bekapcsolása a készenléti üzemmódból: Nyomja meg az gombot, a P+ / P- vagy egy számgombot a távirányítón. Nyomja meg a -P/CH vagy a P/CH+ gombot a TV-n. A TV bekapcsolódik. Megjegyzés: Ha a távirányító vagy a TV PROGRAM FEL/LE gombjával kapcsolja be a TV-t, akkor a legutoljára nézett program lesz kiválasztva. A TV kikapcsolása Nyomja meg a gombot a távirányítón vagy a STANDBY gombot a készüléken, hogy a készülék készenléti állapotba kerüljön. A TV teljes kikapcsolásához húzza ki a készüléket a konnektorból. A menürendszer navigációja A menü opciók kijelzése MENU OK TV/DTV A navigáció A választás jóváhagyása Nyomja meg az MENU gombot a menü megjelenítéséhez. Nyomja meg az vagy gombot egy ikon kiválasztásához. Nyomja meg az gombot a további beállításokért. vagy OK Használja az vagy gombokat a kijelöléshez. Nyomja meg a vagy gombokat a beállítások megváltoztatásához. Nyomja meg az OK gombot alapértelmezettként való beállításához. A menüből való kilépéshez vagy az almenüből való visszalépéshez nyomja meg az M gombot. Megjegyzés: Ezeket a magyarázatokat találhatja a teljes menürendszerben a navigáció részben. A következő részekben leírt opciók kiválasztásához lásd A menürendszer navigációja részt. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 18 SVHS)-NEW WALL p , 16:10

19 Alapvető működtetés Működtetheti a TV-t a távirányító és indító gombok használatával. A TV gombjainak használata Hangerő beállítás Nyomja meg az gombot a hangerő csökkentéséhez, vagy a gombot a hangerő növeléséhez, így egy hangerő-szint skála (csúszka) fog megjelenni a képernyőn. Program kiválasztása Nyomja meg a gombot a következő program kiválasztásához, vagy a gombot az előző program kiválasztásához. Belépés a főmenübe Nyomja meg a MENU gombot, hogy belépjen a főmenübe. A főmenüben válasszon almenüt a vagy gombbal, majd lépjen be az almenübe a vagy gombbal. A menük használatának megtanulásához forduljon ennek a kezelési utasításnak a Menü rendszer fejezetéhez. AV üzemmód Nyomja meg a TV/AV gombot a TV-n található vezérlő panelen, hogy a TV-t AV üzemmódba kapcsolja. Vezérlés a távirányítóval Az Ön TV-készülékének távirányítója alkalmas az Ön által kiválasztott modell minden funkciójának beállításához. Ezeket a funkciókat az Ön TV-készülékének menürendszerével összhangban írjuk le. A menürendszer funkciói a következő fejezetekben vannak leírva. Hangerő beállítás Nyomja meg a gombot a hangerő növeléséhez. Nyomja meg a gombot a hangerő csökkentéséhez. A hangerő szint skála (csúszka) megjelenik a képernyőn. Program kiválasztása (Előző vagy következő program) Nyomja meg a P - gombot az előző program kiválasztásához. Nyomja meg a P + gombot a következő program kiválasztásához. MENU OK TV/DTV Program kiválasztása (közvetlen elérés) Nyomjon meg számjegy gombokat a távirányítón 0 és 9 között a programok kiválasztásához. A TV a választott programra kapcsol. A közötti (IDTV) programok vagy a (analóg) programok kiválasztásához nyomja meg a számgombokat egymás után (pl. a 27-es programhoz először a 2-t majd a 7-et). Ha a megnyomási idő a második számgombnál letelt, akkor csak az első gombnak megfelelő program fog megjelenni. A késleltetési idő határideje 3 másodperc. Nyomja meg közvetlenül a program számot, ha újra az egyszámjegyű programokat szeretné választani. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 19 SVHS)-NEW WALL p , 16:10

20 Menütérkép HANG TULAJDONSÁGOK Hangero Balansz -1 Hangmód AVL Hangeffektus Mono Be Ki Elalvás idozíto Nyelv Gyermekzár Menü Színe Kedvenc mód Ki Magyar Ki Szürke Ki Vissza:Menü Vissza:Menü KÉP BEÁLLÍTÁS Képmód Fényero Kontraszt Szín Kplesség éé Lágy Programozs Txt régió Programtábla Nyugat-Európa Vissza:Menü Vissza:Menü HANG MENÜ (SOUND MENU) - Hangerõ (Volume) - Balansz (Balance) - Hang üzemmód (Sound Mode) - AVL - Hanghatįs (Effect) - Ekvalizįtor (Equalizer) - Mód (Mode) - FH hangerõ - Mentés (Store) KÉP MENÜ (PICTURE MENU) - Kép mód (Picture mode) - Fényerõ (Brightness) - Kontraszt (Contrast) - Szķn (Colour) - Képélesség (Sharpness) - Szķnhõmérséklet (Colour Temp) - Szoba megvilįgķtįs (Room Lightning) - Kép zoom (Picture zoom) - Mentés (Store) SZOLGĮLTATĮS MENÜ (FEATURES MENU) - Idõzķtett kikapcsolįs (Sleep Timer) - Nyelv (Language) - Gyerekzįr (Childlock) - Menüszķn (Menu Colour) - Kedvenc mód (Favorite Mode) BEĮLLĶTĮS MENÜ (INSTALL MENU) -Programozįs (Programming) -Program (Programme) -Sįv (Band) -Csatorna (Channel) -Standard -Szķnrendszer (Colour System) -Keresés (Search) -VCR mód (VCR Mode) -Dekóder (Decoder) -Mentés (Store) -APS -Automatikus programozó rendszer (Auto Programming System) -Teletext régió (Txt. region) -Programtįbla (Program Table) A menütérkép fent látható. További információt ebben a témában a MENÜRENDSZER fejezetben talál. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 20 SVHS)-NEW WALL p , 16:10

21 Menürendszer Hang menü Hangerő HANG Hangero Balansz -1 Hangmód AVL Hangeffektus Vissza:Menü Mono Be Ki Ahogy belép a hangmenübe, a hang lesz az első választható opció. Nyomja meg a / gombot a hangerő szintjének megváltoztatásához. Balansz Ezzel a beállítással kiegyenlítheti a bal és jobb hangszóró hangerejét. Nyomja meg az vagy gombot a Balansz (Balance) kiválasztásához. Nyomja meg a X gombot a balansz szintjének megváltoztatásához. Az egyensúly szintjét -32 és +32 között állíthatja be. Hang üzemmód Az vagy gomb megnyomásával válassza ki a Hang módot. Nyomja meg az / gombot, választhat Mono, Stereo, Dual I vagy Dual II mód között, ha a kiválasztott csatorna támogatja azt a módot. AVL Az automatikus hangerő korlátozás (AVL) funkció beállít egy rögzített hangerőt (például a reklámok hangereje hangosabb, mint a műsorok). Nyomja meg az vagy gombot az AVL kiválasztásához. Nyomja meg a / gombot az AVL ki- vagy bekapcsolásához. Hanghatás Ha egy monó műsort néz, állítsa be a Hanghatást (Effect), így jobb sztereó hatású hangot érhet el. Ha az aktuális hangrendszer Sztereó, a hangeffektus bekapcsolásával nagyobb lesz a térhatás. Nyomja meg az vagy gombot a Hanghatás (Effect) kiválasztásához. Nyomja meg az / gombot az Hanghatás (Effect) kivagy bekapcsolásához. Ekvalizátor Nyomja meg az vagy gombot az Ekvalizátor (Equalizer) kiválasztásához. Nyomja meg az / gombot az Ekvalizátor (Equalizer) beállításához. Az ekvalizátor menüben a módot megváltoztathatja egyenes (flat), beszéd (Speech), zene (Music), személyes (Personal) és Jazz beállításra. A kívánt frekvenciát az / gomb megnyomásával választhatja ki, a / gombok megnyomásával csökkentheti vagy növelheti a frekvenciát. Megjegyzés: Az Ekvalizátor menü beállításai csak akkor változtathatók meg ha a Hang mód beállítása Személyes (Personal). FH hangerő A fejhallgató hangerejének beállításához nyomja meg a vagy gombot, és válassza a FH hangerő (HP Volume) menüpontot. Nyomja meg a gombot a FH hangerő szintjének megváltoztatásához. Tárolás Válassza a Tárolás (Store) menüpontot az / gomb megnyomásával. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A Tárolva ( Stored ) üzenet jelenik meg a képernyőn. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 21 SVHS)-NEW WALL p , 16:10

22 Kép menü Kép mód KÉP Képmód Fényero Kontraszt Szín Képélesség Vissza:Menü Lágy Nézési igényeinek megfelelően beállíthatja a kívántmódot. Az vagy gomb megnyomásával válassza ki a Kép módot. Az vagy gomb megnyomásával válassza ki az alábbi opciók egyikét: Fényes (Bright), Standard, Lágy (Soft) vagy Kézi (Manual) Fényerő/Kontraszt/Szín/ Élesség/Színárnyalat Az vagy gomb megnyomásával kijelölheti a kívánt opciót. Nyomja meg az / gombot a szint beállításához. Tipp: A Színárnyalat (Hue) megjelenik a kép menüben, amikor a TV egy NTSC jelet fogad. Színhőmérséklet Az vagy gomb megnyomásával válassza ki a Színhőmérséklet (Colour Temp) menüpontot. Az / gomb megnyomásával válassza ki az alábbi opciók egyikét: Hideg (Cool), Normál (Normal) és Meleg (Warm). Megjegyzés: A Hideg beállítás a fehér színeknek enyhe kék árnyalatot ad. A Meleg beállítás a fehér színeknek enyhe piros árnyalatot ad. A normál színekhez válassza a Normál beállítást. Szobavilágítás Válassza ki a Szobavilágítás (Room Lighting) menüpontot az / gomb megnyomásával. Nyomja meg az / gombot a Szobavilágítás Normál (Normál), Fényes (Bright) vagy Mozi (Movie) beállításra váltásához. Kép zoom A Kép zoom beállítás lehetővé teszi a műsor képarányának kiválasztását. Válassza ki a Kép zoom (Picture Zoom) menüpontot a / gombbal. Az / gomb használatával váltsa a Kép zoomot Auto, 4:3, 16:9, Mozi (Cinema) vagy Felirat (Subtitle) beállításra. Tárolás Válassza a Tárolás (Store) menüpontot az / gomb megnyomásával. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A Tárolva ( Stored ) üzenet jelenik meg a képernyőn. Szolgáltatás menü TULAJDONSÁGOK Elalvás idozíto Nyelv Gyermekzár Menü Színe Kedvenc mód Vissza:Menü Időzített kikapcsolás Ki Magyar Ki Szürke Ki Az vagy gomb megnyomásával, válassza ki az Időzített kikapcsolás (Sleep Timer) menüpontot. Nyomja meg az / gombot az Időzített kikapcsolás (Sleep Timer) beállításához. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 22 SVHS)-NEW WALL p , 16:10

23 Az időzítőt Ki (Off) állapotba programozhatja, valamint 120 percre 10 percenként. Ha az Időzítő kapcsolót aktiválta, a kiválasztott időpont lejártakor a TV-készülék automatikusan készenléti állapotra kapcsol. Nyelv A vagy gomb megnyomásával válassza ki a Nyelv (Language) menüpontot. / gomb megnyomásával válassza ki a nyelvet. Gyerekzár vagy gomb megnyomásával válassza ki a Gyerekzár (Child lock) menüpontot. Az / gomb használatával állítsa a Gyerekzár beállítást Be (On) vagy Ki (Off) állásba. Ha a Be lett kiválasztva, a TV készülék kizárólag a távirányítón keresztül irányítható. Ebben az esetben a készüléken található gombok, kivéve a készenléti üzemmód gomb, nem működnek. Ha ezen gombok valamelyikét megnyomja, a Gyermekzár Be jelenik meg a képernyőn, ha a menü képernyő nem látható. Menüszín Az vagy gomb megnyomásával válassza ki a Menüszín (Menu Colour) menüpontot. Használja az / gombot a menü hátterének Áttetsző (Transparent) vagy Szürke (Gray) színűre való beállításához. Kedvenc mód Az vagy gomb megnyomásával válassza ki a Kedvenc módot (Favourite mode). Használja az gombot a Kedvenc mód Be- (On) vagy Kikapcsolásához (Off) (lásd a Programtábla részt a részletekért). Beállítás menü Programozás BEÁLLÍTÁS Programozs Txt régió Programtábla Vissza:Menü Nyugat-Európa Válassza ki a Programozás (Programming) menüpontot az / gombbal. Majd nyomja meg az megjelenítéséhez: Program gombot a Programozás menü PROGRAMOZÁS Program Sáv Csatorna Standard Színrendszer Vissza:Menü Válassza a ki a Program (Programme) menüpontot az / gombbal. Nyomja meg az / gombot a programszám kiválasztásához. Ugyancsak begépelheti a számot a távirányító számbillentyűivel. 100 programtároló áll rendelkezésre 0 és 99 között. Sáv A sáv C vagy S lehet. Nyomja meg az / gombot a Sáv (Band) kiválasztásához. Magyar MACAR-19796W-1055UK-17MB24H-(WO YPbPr-WO 23 SVHS)-NEW WALL p , 16:10
