1 Műszaki könyv Kalibráló csiszológéphez Tervezte és kivitelezte: ENTRA-SYS KFT. Szeged Rigó u. 29. Tel: 06 (62)

2 Tartalomjegyzék: 1. Műszaki leírás: 3. oldal 2. Üzembe helyezés: 11. oldal 3. Kezelés: 11. oldal 4. Karbantartás: 12. oldal 5. Biztonsági előírások 13. oldal 6. Tartalék alkatrész jegyzék 13. oldal Mellékletek: Tervezői nyilatkozat Kivitelezői nyilatkozat Átadás átvételi jegyzőkönyv Gépállapot vizsgálati jegyzőkönyv Helyszíni nyilatkozat érintésvédelem ellenőrzéséről (ÉV-mérés) 2

3 Műszaki könyv Csiszológéphez 1. Műszaki leírás Fent nevezett berendezés a Villeroy & Boch Magyarország Rt. Burkoló III. üzemének megbízásából készült a megrendelő által gyártott burkoló szegőlapok méretbeállításának céljára. A gép 3

4 A berendezés főbb műszaki adatai: Típus: KCS-01/mod2 Gyári szám:...01/2003 Gyártási év: Szélesség: mm Mélység: mm Magasság: mm Összes tömeg: 224 kg Meghajtás módja: Gépi ( villanymotor által ) Bal oldali nézet 4

5 Elölnézet Jobb oldali nézet 5

6 Hátulnézet Felülnézet 6

7 A berendezés öt fő részből áll: Villeroy & Boch Magyarország Rt. Burkoló III üzem Gép váz Villanymotor, motorindító kapcsolóval, négy vagy ötpólusú dugvillával. Csiszolótárcsa csapágyazással Munkaasztal Burkolati elemek elszívó csonkkal. -Gép váz: A vázszerkezet hidegen hajlított idomacélokból hegesztéssel készült acél tartószerkezet, melyet alapozás nélkül hammerite kalapácslakkal felületkezeltek. Feladata a csiszológép súlyának tartása, a gépelemek súlyterhelésének és a csiszolás közben keletkező terhelések felvétele. A vázszerkezethez vannak rögzítve a burkolati elemek, a munkaasztal, a villanymotor a csiszolótárcsával, illetve a gép motorindító kapcsolója. A gép függőleges metszete 7

8 A gép felső részének metszete A gép metszeti oldalnézete 8

9 A gép felső részének metszeti oldalnézete 1. Villanymotor 2. Axiális golyóscsapágy 3. Csapágyház 4. Motoragy 5. Csiszolótárcsa 6. Csapágyhézag beállító tárcsa 7. Lineáris tengely a szorítókkal 8. Asztal a lineáris csapágyakkal 9. Gépváz a burkolatokkal 10. Asztal végütközés beállító csavar 9

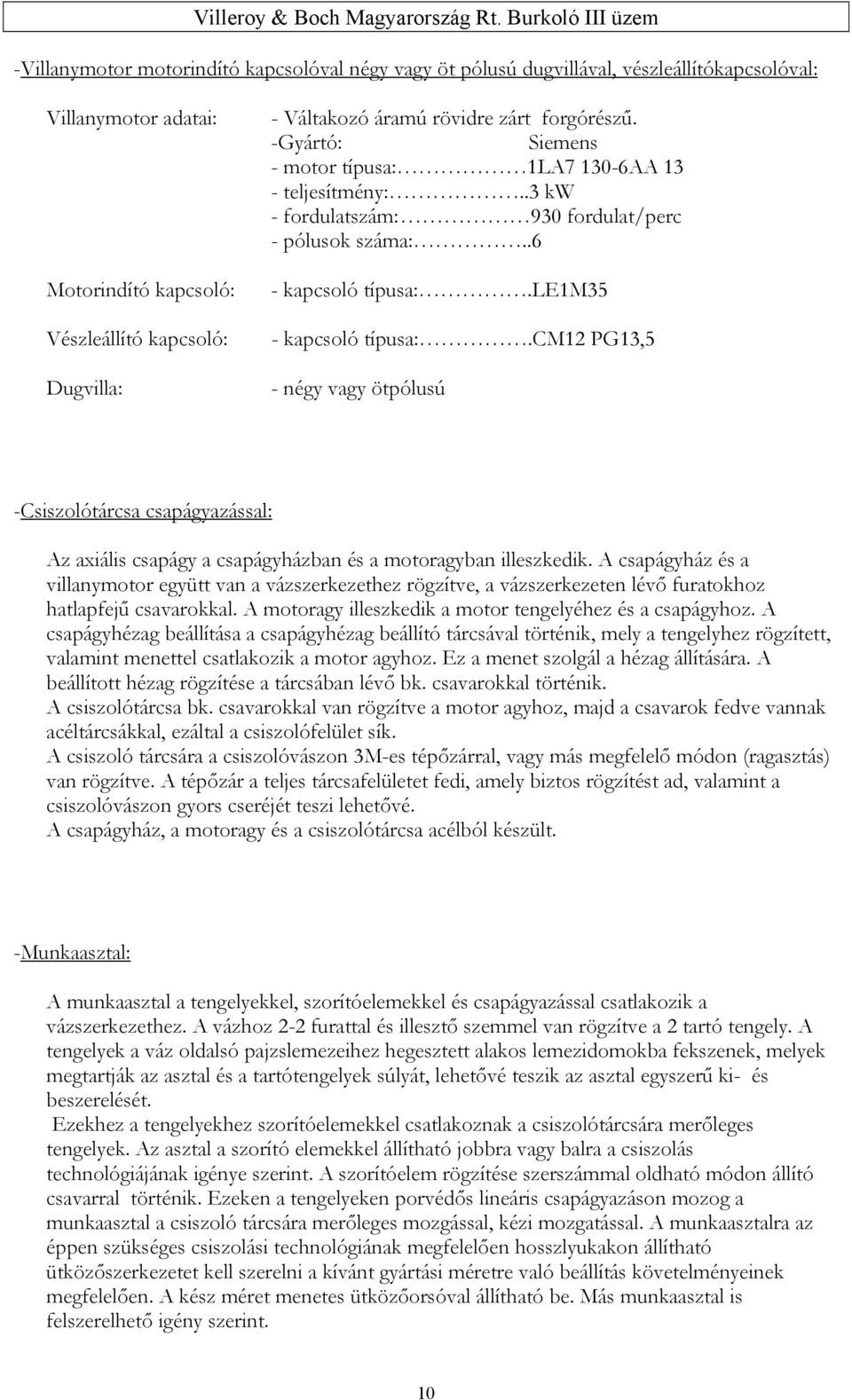

10 -Villanymotor motorindító kapcsolóval négy vagy öt pólusú dugvillával, vészleállítókapcsolóval: Villanymotor adatai: Motorindító kapcsoló: Vészleállító kapcsoló: Dugvilla: - Váltakozó áramú rövidre zárt forgórészű. -Gyártó: Siemens - motor típusa: 1LA AA 13 - teljesítmény:..3 kw - fordulatszám: 930 fordulat/perc - pólusok száma:..6 - kapcsoló típusa:.le1m35 - kapcsoló típusa:.cm12 PG13,5 - négy vagy ötpólusú -Csiszolótárcsa csapágyazással: Az axiális csapágy a csapágyházban és a motoragyban illeszkedik. A csapágyház és a villanymotor együtt van a vázszerkezethez rögzítve, a vázszerkezeten lévő furatokhoz hatlapfejű csavarokkal. A motoragy illeszkedik a motor tengelyéhez és a csapágyhoz. A csapágyhézag beállítása a csapágyhézag beállító tárcsával történik, mely a tengelyhez rögzített, valamint menettel csatlakozik a motor agyhoz. Ez a menet szolgál a hézag állítására. A beállított hézag rögzítése a tárcsában lévő bk. csavarokkal történik. A csiszolótárcsa bk. csavarokkal van rögzítve a motor agyhoz, majd a csavarok fedve vannak acéltárcsákkal, ezáltal a csiszolófelület sík. A csiszoló tárcsára a csiszolóvászon 3M-es tépőzárral, vagy más megfelelő módon (ragasztás) van rögzítve. A tépőzár a teljes tárcsafelületet fedi, amely biztos rögzítést ad, valamint a csiszolóvászon gyors cseréjét teszi lehetővé. A csapágyház, a motoragy és a csiszolótárcsa acélból készült. -Munkaasztal: A munkaasztal a tengelyekkel, szorítóelemekkel és csapágyazással csatlakozik a vázszerkezethez. A vázhoz 2-2 furattal és illesztő szemmel van rögzítve a 2 tartó tengely. A tengelyek a váz oldalsó pajzslemezeihez hegesztett alakos lemezidomokba fekszenek, melyek megtartják az asztal és a tartótengelyek súlyát, lehetővé teszik az asztal egyszerű ki- és beszerelését. Ezekhez a tengelyekhez szorítóelemekkel csatlakoznak a csiszolótárcsára merőleges tengelyek. Az asztal a szorító elemekkel állítható jobbra vagy balra a csiszolás technológiájának igénye szerint. A szorítóelem rögzítése szerszámmal oldható módon állító csavarral történik. Ezeken a tengelyeken porvédős lineáris csapágyazáson mozog a munkaasztal a csiszoló tárcsára merőleges mozgással, kézi mozgatással. A munkaasztalra az éppen szükséges csiszolási technológiának megfelelően hosszlyukakon állítható ütközőszerkezetet kell szerelni a kívánt gyártási méretre való beállítás követelményeinek megfelelően. A kész méret menetes ütközőorsóval állítható be. Más munkaasztal is felszerelhető igény szerint. 10

11 Az asztal, a szorítóelemek, a tengelyek acélból készültek. Az asztal, a szorító elemek alapozás nélkül hammerite kalapácslakkal felületkezeltek. -Burkolati elemek: A burkolatok és az elszívó csonk 1 mm vastag acéllemezből készültek, alapozás nélkül hammerite kalapácslakkal felületkezeltek. A gépvázhoz csavarkötéssel vannak rögzítve a burkolati elemek. A tárcsát fedő front burkolati doboz az eredményes elszívás és a munkavédelmi szempontok figyelembevétele miatt szinte teljes egészében fedi a tárcsát, abból csak a tényleges csiszolás területét hagyva szabadon. Az elszívó csonk egy alsó gyűjtőidomra hegesztett karimához van csatlakoztatva, melyhez ipari elszívó, illetve elszívó rendszer csatlakoztatható. Az elszívás optimális értéke: 450 köbméter/óra. Az elszívó csonkot a karimára elforgatva szerelve az elszívás ellentétes oldalon vezethető ki. A front burkolati dobozt csavarkötések rögzítik a vázhoz. Ezeket oldva a dobozra hegesztett kézi lemezfogantyúk segítségével a burkolati doboz felfelé kihúzható, ezáltal hozzáférhetővé válik a csiszolótárcsa. 2. Üzembe helyezés A berendezést síkfelületű térbeton alapra kell helyezni, a gép talpak alá 10 mm-es gumi lemezt kell tenni. A gumilemez felveszi a gép által munka közben keltett rezgéseket. A gép elhelyezésekor be kell tartani az általános munkavédelmi előírásokat. Az elektromos csatlakozás végrehajtása előtt el kell helyezni a megfelelő csiszolóvásznat a tárcsa felületén. Ehhez ki kell szerelni az asztalszerkezetet a két tartótengelynél fogva és kiemelve, majd a front burkolati dobozt kell kiemelni a két kézi lemezfogantyúnál fogva. A csiszolóvászon tépőzáras rögzítéssel vagy közvetlen ragasztással kerül a tárcsa felületére. A burkolati elemek és az asztalszerkezet helyére szerelése után csatlakoztatni kell a berendezést az elektromos hálózathoz dugvillával vagy a hálózatba való fix bekötéssel. Az elszívóhoz vagy elszívó rendszerhez való csatlakoztatás után a berendezés üzemkész. A gépet beindítjuk a motorindító kapcsolóval, elvégezzük a próbacsiszolást a technológia és a munkavédelmi előírások szerint. 3. Kezelés Használat és kezelés A gép beállítása a megmunkálás szögére és méretére: A gép mozgó asztalán a technológiai folyamatnak megfelelően elhelyezett ütközőelemeket a termék méreteinek megfelelően kell beállítani. A termék pontos kész mérete az asztal végütközés beállító csavar (metszeti ábra 10-es pozíció) megfelelő állításával határozható meg. A gép indítása: Indítás előtt győződjön meg a berendezés általános szerkezeti épségéről, az elektromos kábelek szigetelésének sértetlenségéről, az adattábla meglétéről. Az elszívó 11

12 rendszer bekapcsolása után indítsa el a meghajtó motort a motorindító kapcsoló zöld nyomógombjával. A csiszolási műveletek végzése ezzel lehetővé válik. Próbacsiszolás: A beállítás után próbacsiszolást kell végezni a munkafolyamat végzésében leírtak szerint, majd szükség szerint finombeállítást végezni. -Munkafolyamat végzése: A gép beindítása után az asztal kigördített állapotában a burkolólapot az asztalra kell helyezni és az ütközőhöz ütköztetni. Az asztal felületére kézzel rászorítani majd a csiszolóvászon irányába előre tolni, ameddig az asztal a végállásán fel nem ütközik. Ezután az asztalt magunk felé mozgatjuk a végállásig, és kivesszük a munkadarabot. A gép leállítása: Állítsa le a motorindító kapcsoló piros gombjának megnyomásával a meghajtó motort. Vegye figyelembe, hogy a csiszolótárcsa nagy tehetetlenségi nyomatéka következtében a tárcsa csak kb 2-3 perc elteltével áll le teljesen. Ezután kapcsolja ki az elszívórendszert. A gép vészleállítása: A gépváz bal felső sarkán található vészleállító gomb megnyomása leállítja a motor forgását. Vegye figyelembe, hogy a csiszolótárcsa nagy tehetetlenségi nyomatéka következtében a tárcsa csak kb 2-3 perc elteltével áll le teljesen. A csiszolóvászon cseréje: Állítsa le a berendezést. Szüntesse meg a berendezés feszültségellátását. Ez dugvillás kivitel esetében a dugvilla aljzatból történő kihúzását, fix bekötés esetében az elektromos kapcsolótáblán a feszültségellátás megszakítását jelenti. Figyelem: a motor kikapcsolása vagy a vészleállító benyomása nem elégséges! Szerelje ki az asztalszerkezetet a két tartórúdnál fogva! Oldja a front burkolat rögzítő csavarjait, majd emelje ki a burkolatot felfelé húzva a két kézi lemezfogantyúnál fogva! Távolítsa el az elhasznált csiszolóvásznat. Ragasztott kivitel esetében távolítsa el maradéktalanul a régi ragasztót a tárcsa felületéről! Ragassza fel vagy a tépőzár segítségével erősítse fel az új csiszolóvásznat! A szétszerelés fordított sorrendjében szerelje össze a berendezést, majd feszültség alá helyezve a berendezést újra használhatja. Üzemen kívüli elhelyezés Szüntesse meg a berendezés feszültségellátását. Ez dugvillás kivitel esetében a dugvilla aljzatból történő kihúzását, fix bekötés esetében az elektromos kapcsolótáblán a feszültségellátás megszakítását jelenti. Helyezze el az csiszológépet olyan helyen, ahol használaton kívül a termelő tevékenység és a szabad gyalogos és gépi forgalom akadályozása nélkül tárolható. 4. Karbantartás - Naponta: Portalanítsa a berendezést a rárakódott csiszolóportól. - Havonta: Ellenőrizze a gép csavar rögzítéseit, az elektromos kábelek szigetelésének épségét. - Félévente: Szerelje szét a gépasztalt, a szorító elemeket, és tengelyeket. Mossa le a szennyeződéseket mosóbenzinnel. Zsírozza meg a perselyeket, a lineáris csapágyakat MOL Carrier LZS-2 kenőzsírral. -Évente: Szerelje le a motoragyat és szedje ki az axiális csapágyat. Mossa le a szennyeződéseket mosóbenzinnel. Zsírozza meg a perselyeket, a lineáris csapágyakat MOL Carrier LZS-2 kenőzsírral. Figyelem: A csiszolótárcsa minden leszerelése és visszaszerelése után el kell végezni annak kiegyensúlyozását! 12

13 5. Biztonsági előírások: - Várható kockázatok: -Forgó csiszolótárcsa és a burkoló szegőlap közé, vagy a forgó csiszolótárcsa és a munkaasztal közé szoruló kéz, zúzódásos, csonkolásos, csonttöréssel járó, esetlegesen végzetes kimenetelű sérülése. -A szembe jutó por irritációt okozhat. -Az orrba jutó por a légúti irritációt okozhat -Elektromos áramütés veszélye Rendelkezésre álló védőberendezések: -Por és mechanikai hatások ellen védő lemezburkolat, melyet csak kéziszerszámok használatával lehet eltávolítani. -Kockázatok ellen való védekezés módjai: -Csiszolás során a védő lemezburkolatot eltávolítani SZIGORÚAN TILOS! Amennyiben csiszolóanyag cseréje, vagy bármely karbantartási művelet miatt a burkolatokat le kell szerelni, feszültség mentesítse a berendezést. Ez dugvillás kivitel esetében a dugvilla aljzatból történő kihúzását, fix bekötés esetében az elektromos kapcsolótáblán a feszültségellátás megszakítását jelenti. -A csiszolás folyamán ügyelni kell arra, hogy a kéz ne kerüljön a csiszolótárcsa és a burkoló szegőlap, valamint a csiszolótárcsa és a munkaasztal közé. A munkafolyamat közben más személlyel beszélgetést ne folytasson, másfelé a figyelmét ne irányítsa. Amennyiben észleli, hogy nem sikerült a burkoló szegőlapot kellően leszorítania az asztalra, ne kezdje meg a csiszolást. -Munka közben minden esetben használja az elszívó berendezést! -A por szembe kerülése ellen védőszemüveget kell használni. -A por orrba jutása ellen porvédő maszkot kell használni. -Sérült elektromos szigeteléssel a berendezést használni SZIGORÚAN TILOS! 6. Tartalékalkatrész-jegyzék 1 Villanymotor 1LA AA peremes 1 db 2 Axiális golyóscsapágy d60-d db 3 Persely PCM B d30-d34-l30 2 db 4 Lineáris csapágy d25-d db 5 Tömítőgyűrű d25-d db 6 Lineáris tengely d25h db 13
