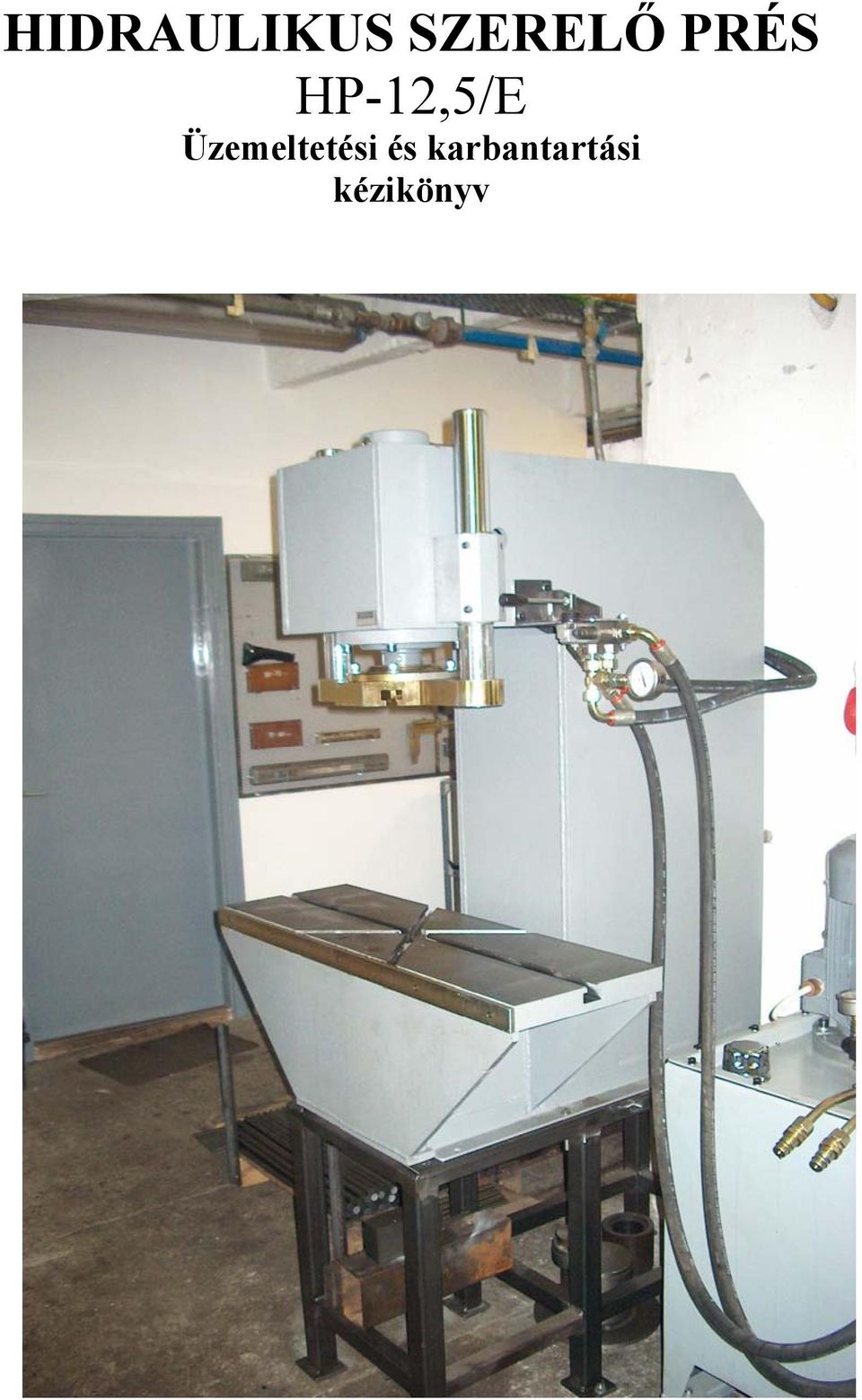

HIDRAULIKUS SZERELŐ PRÉS HP-12,5/E Üzemeltetési és karbantartási kézikönyv

Átírás

1 HP-12,5/E Üzemeltetési és karbantartási kézikönyv

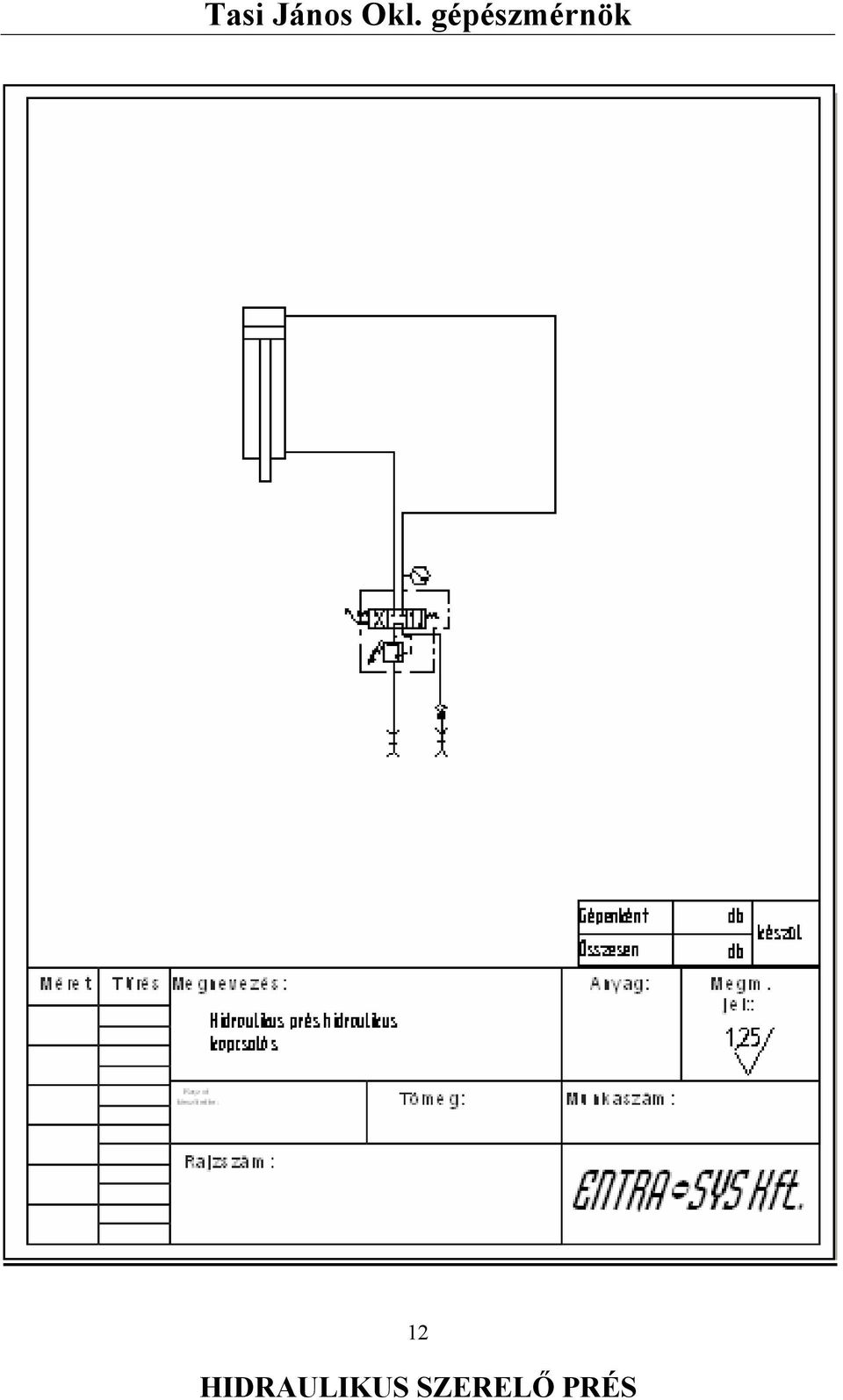

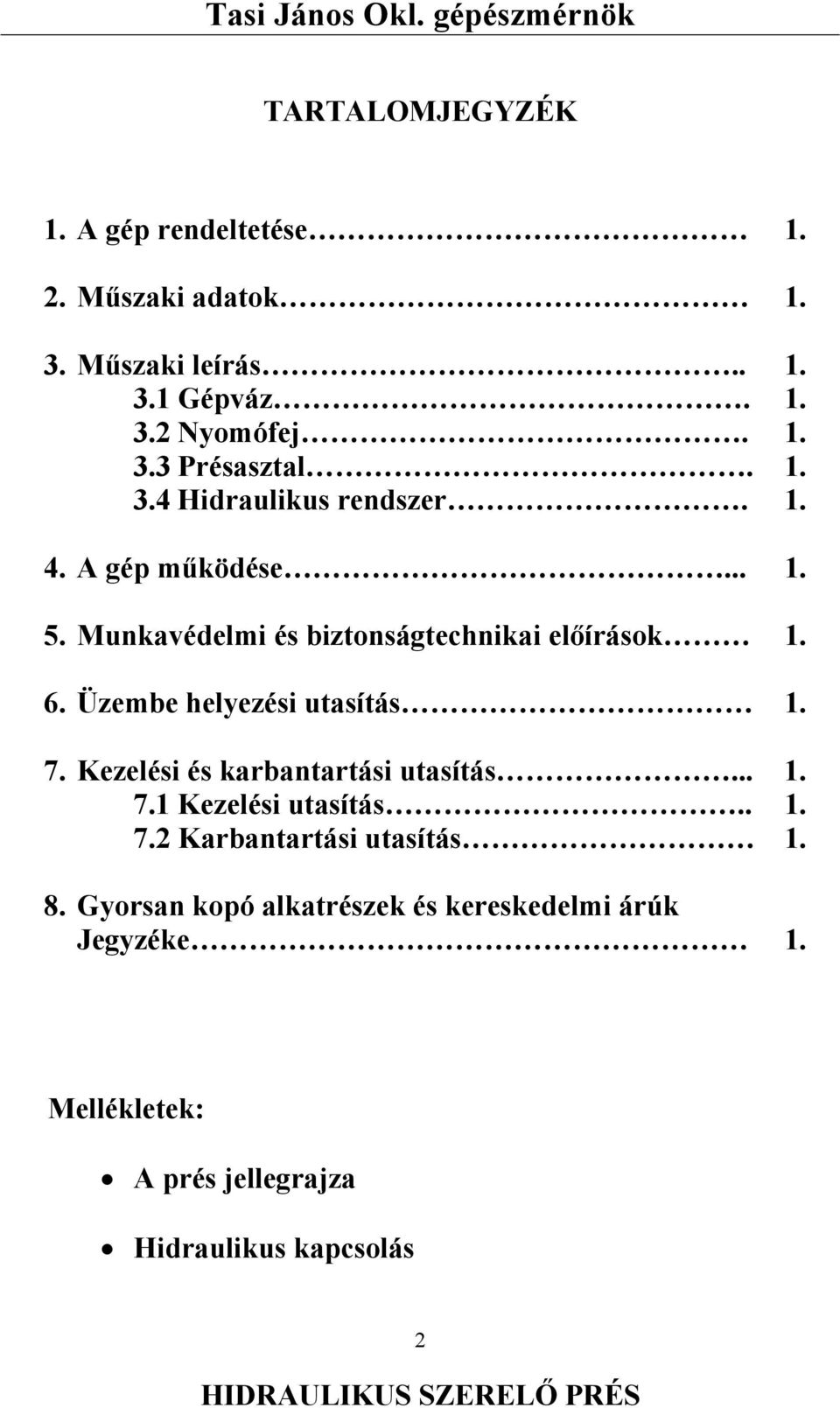

2 TARTALOMJEGYZÉK 1. A gép rendeltetése Műszaki adatok Műszaki leírás Gépváz Nyomófej Présasztal Hidraulikus rendszer A gép működése Munkavédelmi és biztonságtechnikai előírások Üzembe helyezési utasítás Kezelési és karbantartási utasítás Kezelési utasítás Karbantartási utasítás Gyorsan kopó alkatrészek és kereskedelmi árúk Jegyzéke 1. Mellékletek: A prés jellegrajza Hidraulikus kapcsolás 2

3 1. A gép rendeltetése: A HP-10,4/E típusú hidraulikus prés, különböző ipari műveletek (préselés, kivágás, hajlítás, stb.) elvégzéséhez lett kifejlesztve. A megfelelő szerszámokkal a prés igen sokrétűen, az ipar különböző területein felhasználható. A hidraulikus prés használható szerelő présként is, de ebben az esetben, fokozottan veszélyes gépként üzemeltethető. 2. Műszaki adatok: Befoglaló méretek: Magasság, mm 990 Szélesség, mm Hosszúság, mm. 650 Össztömeg, kg Préslöket, mm 200 Asztal mérete, mm. 300x360 Nyomófej mérete, mm 250x250 Maximális üzemi nyomás, bar 100 Maximális préserő, tonna 10,4 3

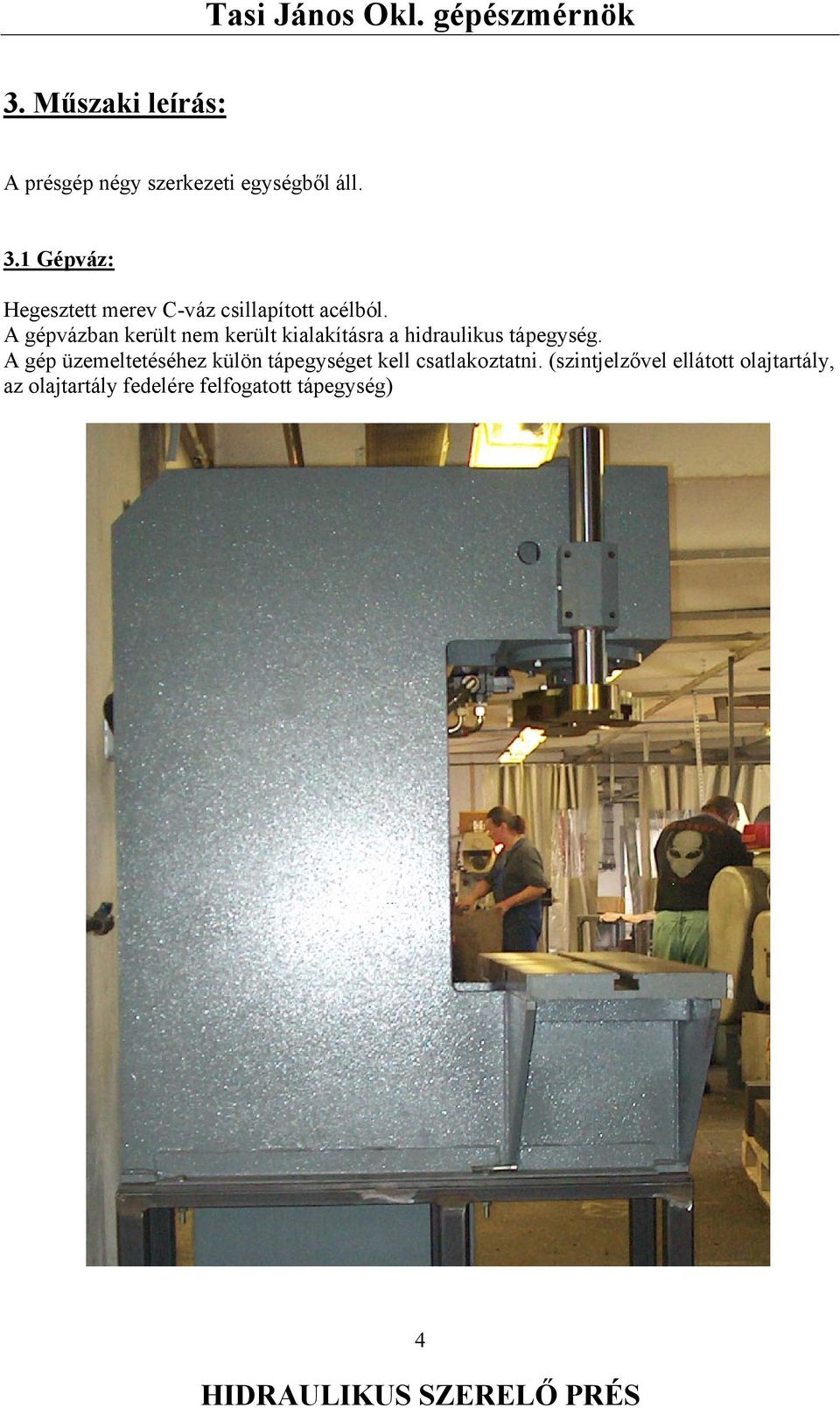

4 3. Műszaki leírás: A présgép négy szerkezeti egységből áll. 3.1 Gépváz: Hegesztett merev C-váz csillapított acélból. A gépvázban került nem került kialakításra a hidraulikus tápegység. A gép üzemeltetéséhez külön tápegységet kell csatlakoztatni. (szintjelzővel ellátott olajtartály, az olajtartály fedelére felfogatott tápegység) 4

5 3.2 Nyomófej: Elfordulás ellen biztosított, T-hornyos kialakítású nyomólap, mely a préshenger nyomótárcsájához van csavarozva. A vezetés keménykrómozott rúd által teflonbronz perselyezéssel történik. 3.3 Présasztal: T-hornyos kialakítású, mint a nyomófej. A vázszerkezethez való rögzítése hegesztéssel történik. 5

6 3.4 Hidraulikus rendszer: A prés hidraulikus rendszere: A vázszerkezetre rögzített munkahengerből A vázszerkezetre rögzített kézikaros útváltó szelepből Manométerből Hidraulika tömlőkből van kialakítva. 6

7 4. A gép működése: A géphez csatlakoztatni kell egy tápegységet, amely a 100 bár maximális nyomást biztosítani tudja. A tápegységet a főkapcsolóval üzembe kell helyezni, és be kell állítani a 100 bar üzemi nyomást. A gép útváltó szelepén levő nyomáshatárolóval állítsuk be a kívánt nyomást. A kézikaros útváltó szelep karjának lefelé mozdításakor a présfej elindul lefelé, és addig mozgásban van, amíg a kézikart vissza nem engedjük középállásba, vagy az alsó végálláshoz nem ér. A kézikaros útváltó szelep karjának felfelé mozgatásakor a présfej elindul felfelé, és addig van mozgásban, amíg a kézikart vissza nem engedjük középállásba, vagy a felső végálláshoz nem ér. 5. Munkavédelmi és biztonságtechnikai előírások: Veszélyforrások: A gép fokozottan veszélyes, mert a technológia következtében, nem valósítható meg a kétkezes indítás. A Üzemeltetésekor a veszélyes tér a nyomófej lapja és a présasztal közötti tér. A munkatérbe a munkavégzés közben történő benyúlás megelőzésére a gép használatakor fokozott figyelemmel kell lenni. A szerelést két személy végezze, az egyiket ki kell jelölni a szerelés vezetőjének, ezt a másikkal közölni kell. A nyomófej és présasztal, vagy az általuk préselt munkadarabok közékerült testrész zúzódása, törése, és csonkulása. Ellenük való védekezés módja: Különösen ügyelni kell a préselés technológiájára és a segédeszközök megválasztására. A műveletet lehetőleg olyan segédeszközzel kell végezni, hogy a préselendő munkadarabok kézzel való helyzetben tartása érintése elkerülhető legyen. 7

8 Bármely rendellenesség észlelésekor a kézi útváltó karjával azonnal felfelé kell mozgatni a nyomófejet. Oktatáskor fel kell hívnia figyelmet a gép veszélyes jellegére. A kezelésével csak olyan személyt lehet megbízni, aki megfelelő szakmai ismeretekkel rendelkezik és a berendezést felelősséggel tudja használni. Csak ép tömlővel szabad a gépet üzemeltetni, ügyelni kell a helyes csatlakoztatásra a használatkor A szereléskor kifolyt olajat fel kell törölni. 6. Üzembehelyezési utasítás: A gép első üzembe helyezését-a gép bonyolultsági fokának megfelelően-csak a gyártó végezheti. Nagyjavítást követő üzembehelyezést végezhet a felhasználó karbantartó személyzete, amennyiben a gép szerkezeti részeit tökéletesen ismeri. Üzembehelyezéskor különös figyelmet kell fordítani,: A hidraulikus rendszerben beállított nyomás megfelelő legyen. 7. Kezelési és karbantartási utasítás: 7.1 Kezelési utasítás: 1. Általános előírások : Kezelés 1.1.A berendezés a telephely műhelycsarnokban és azon kívül, zárt térben és szabadban, műhelykocsiban üzemeltethető. Minden esetben be kell tartani a gépkönyv előírásait A berendezésen javítást, karbantartást csak megfelelő szakmai felkészültségű alkalmazott vagy külső vállalkozó végezhet. 8

9 2. Személyi feltételek : Tasi János Okl. gépészmérnök 2.1 A berendezés kezelését csak kijelölt személyek végezzék, akik betöltötték 18. életévüket, szellemi és ítélőképességük birtokában vannak, megfelelő hidraulikus ismeretekkel rendelkeznek, ismerik a berendezés felépítését, működését elméletben és gyakorlatban, ismerik jelen utasításban foglalt biztonsági előírásokat, jelen utasításban leírtakból elméleti, a kezelésből gyakorlati oktatást kaptak, s a visszakérdezés során megfeleltek. 3. Kezelés 3.1. A berendezés ellenőrzését el kell végezni. Ellenőrizni kell, hogy nincs-e olajfolyás, és a kezelő szerkezetek épek-e Csatlakoztassuk a gyorscsatlakozókat a tápegységhez A gépet a csatlakoztatott tápegység bekapcsolásával el kell indítani A gép útváltó szelepén levő nyomáshatárolóval állítsuk be a kívánt nyomást Az asztalra és a nyomófejre helyezze el a munkadarabot és a segédeszközöket A kézikaros útváltó szelep karjának lefelé mozdításakor a présfej elindul lefelé, és addig mozgásban van, amíg a kézikart vissza nem engedjük középállásba, vagy az alsó végálláshoz nem ér Ezalatt elvégzi a préselési feladatot A kézikaros útváltó szelep karjának felfelé mozgatásakor a présfej elindul felfelé, és addig van mozgásban, amíg a kézikart vissza nem engedjük középállásba, vagy a felső végálláshoz. 3.8.Az asztalról és a nyomófejről szedje le a munkadarabot, és a segédszerszámokat A munka befejeztével a gépet a csatlakoztatott tápegység kikapcsolásával le kell állítani Szüntesse meg a gyorscsatlakozásokat. 4. Biztonsági előírások Veszélyforrások: Olajfolyás (csúszásveszély) Kiáramló nagy sebességű olajfolyás 9

10 7.2 Karbantartási útasítás: Karbantartás 1. Általános előírások : 1.1. A műhelyben más munkák végzésével párhuzamosan történő karbantartáskor, javításkor fokozott figyelemmel kell betartani a biztonságtechnikai előírásokat A próba présgépen mindennemű javítást, karbantartást csak feszültségmentes állapotban szabad végezni. 2. Személyi feltételek : 2.1 A berendezés javítási munkáit kijelölt szakképzett karbantartók végezzék, akik megfelelő hidraulikai ismeretekkel rendelkeznek, és a jelen karbantartási utasításból ki lettek oktatva. 2.1 Ha a munkát egyidejűleg kettő vagy több dolgozó végzi, a biztonságos munkavégzés érdekében egy dolgozót meg kell bízni a munka irányításával, és azt a többiek tudomására kell hozni. 3. Szerszámok : 3.1 Csak csorbulás, repedés,törés mentes kézi szerszámokból álló szerszámkészlettel szabad munkát végezni. 3.2 Javítás, karbantartás végzése közben az előírt munkaruházatot, egyéni és kollektív védőeszközöket kell alkalmazni. 4.Karbantartás Használat utáni karbantartás: A berendezést minden rárakódott szennyeződéstől meg kell tisztítani, tiszta olajjal enyhén átitatott puha gépronggyal áttörölgetni, elemeinek épségét szemrevételezéssel kell ellenőrizni. A károsodott elemeket haladéktalanul ki kell cserélni. Havi karbantartás: A csavarok ellenőrzése, szükség esetén utánhúzás. Olajfolyások ellenőrzése, megszüntetése. Évenkénti karbantartás: Vezetőrudak, perselyek ellenőrzése és szükség esetén cseréje. Szükség esetén végzendő karbantartás: Munkahenger tőmítéseinek elhasználódásakor cseréje. 10

11 5. Műszaki ellenőrzés és átvétel : Az érvényes bizonylati rend szerint, munkautasítási lapon. 6. A javítás során be kell tartani: 6.1 A javításhoz szükséges anyagokat, alkatrészeket mozgatni, szállítani csak az anyag tulajdonságainak megfelelő, arra alkalmas eszközzel a kijelölt helyen szabad, úgy, hogy senkit ne veszélyeztessen. 11

12 12

13 8. Gyorsan kopó alkatrészek és kereskedelmi árúk jegyzéke: Rúd: Rúdvezető:. Lehúzógyűrű:. Munkahenger tömítéskészlet: Útváltó:.. Visszacsapó szelep: Manométer: 2 db. 2 db. 2 db. 1 készlet. 1 db. 1 db. 1 db. 13
