1 Hardver ismeretek Zidarics Zoltán

2 I/O eszközök Bemenet billentyűzet egér digitalizáló tábla szkenner Érintőképernyő Kimenet nyomtató monitor Port-ok

3 Billentyűzet Mátrix szervezés PS/2 vagy USB interfész

4 Egér két dimenziós optikai dekóder mechanikus/optikai érzékelés gombok, scroller PS/2, USB, bluetooth

5 Digitalizáló tábla Meglévő ábrák pontos méretarányos digitalizálása Saját eszközvezérlő Fogadó szoftvernek kezelnie kell

6 Szkenner CCD (Charge Copuled Device) Kézi és asztali kivitel DPI (dot per inch) Centronics/Usb/RS232 interfész Szoftver felület: Twain Sane (Scanner Access Now Easy) ISIS(Image Scanner Interface Specification)

7 Szkenner 3D

8 Érintőképernyő Kapacitív Rezisztív Infravörös

9 Kapacitív

10 Rezisztív

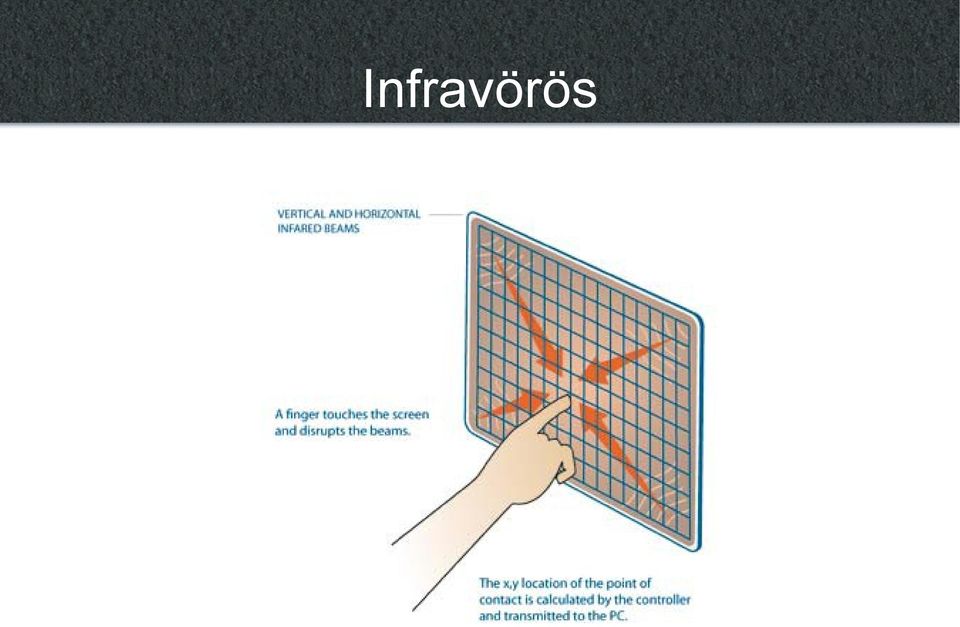

11 Infravörös

12 Nyomtató Mechanikus Lézer Tintasugaras

13 Mechanikus nyomtatók Ütő gömbfejes, margarétafejes láncos, írórudas,írókorongos,íróhengeres Mátrix Nem ütő Hőnyomtató rajzgép

14 Ütő nyomtatók gömbfejes margarétafejes

15 Ütő nyomtatók Íróhengeres

16 Ütő nyomtatók Mátrix

17 Lézernyomtatók speciális, fényérzékeny anyaggal bevont és elektromosan feltöltött henger ahol a lézer a hengerhez ér, ott a henger semleges lesz vagy ellentétesen lesz töltött a henger többi részéhez képest azokra a részekre tapad festék, melyeket ért a lézersugár A festék ezután átkerül a papírra, majd beleolvad, mikor a papír áthalad egy 200 C-os hengerpár között

18 Lézernyomtató 1:elektronika 2:henger 3:feltöltő 4:lézersugár 5:forgó tükör 6:festékező görgő 7:toner (festékpatron) 8:papírtovábbító 9:papírtálca 10:továbbító görgő 11:tisztító él 12:fűtőhenger

19 Színes lézernyomtató 4 henger 3 alapszín fekete

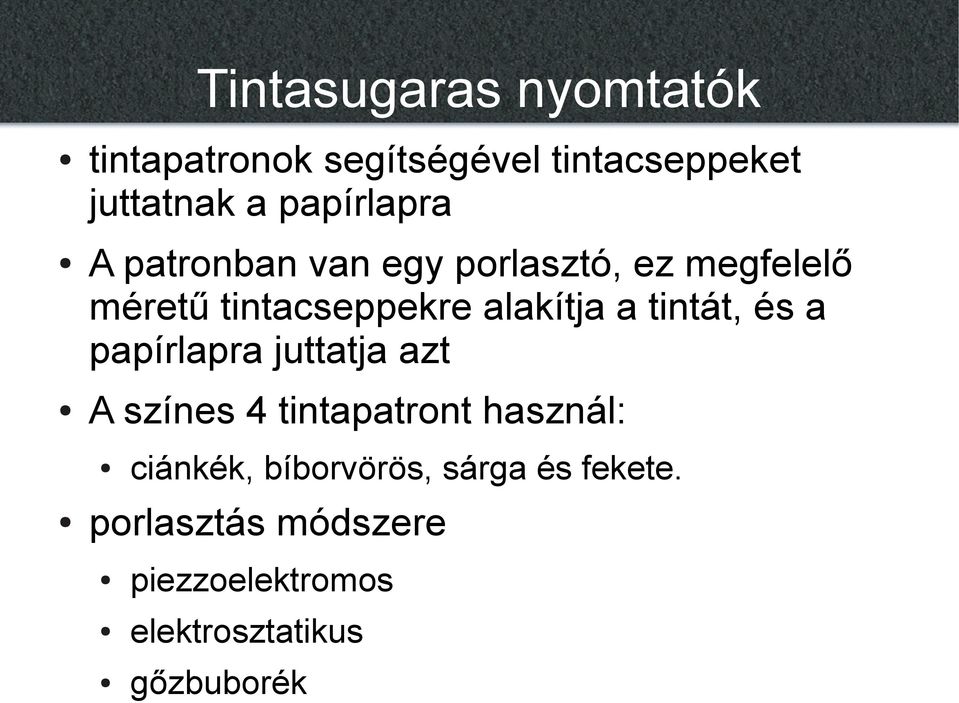

20 Tintasugaras nyomtatók tintapatronok segítségével tintacseppeket juttatnak a papírlapra A patronban van egy porlasztó, ez megfelelő méretű tintacseppekre alakítja a tintát, és a papírlapra juttatja azt A színes 4 tintapatront használ: ciánkék, bíborvörös, sárga és fekete. porlasztás módszere piezzoelektromos elektrosztatikus gőzbuborék

21 Tintasugaras nyomtatók 1:papíradagoló 2:fejtartó 3:léptetőmotor 4:csúszósín 5:mozgatószíj 6:nyomtatófej 7:tintapatron 8:fúvóka 9:tintakamra 10:cseppek 11:fűtőellenállás

22 Monitor hagyományos elektronsugaras lcd

23 Elektronsugaras monitor CRT (Cathode Ray Tube) 1: üveg képcső (vákuum) 2:elektronágyú 3:elektronsugár 4:eltérítő tekercsek 5:foszfor képpontok 6:rács 7:triad 8:képpont

24 CRT minőségi jellemzők felbontás X,Y képpontban képátló görbület képfrissítés másodpercenként színhűség kontrasztarány (fekete és fehér képpontok közti fényerősségkülönbség) utánvilágítás

25 LCD (Liquid crystal display)

26 LCD monitor TFT (Thin film transistor) 1:háttérvilágítás Elektrolumineszcens fluorescens 2,5:polárszűrő szuperfinom párhuzamos csatornácskák 3:folyadékkristály molekulák 4:tranzisztorrács 6:fény

27 OLED (Organic light emitting diode) Szerves anyagból készült elektroluminescent réteg kis molekulájú polimerhez ionok hozzáadásával fénykibocsájtó cella (LEC) Passive Matrix OLED (PMOLED) vezérlés sor-oszlop kiválasztással Active matrix OLED (AMOLED) vékony film tranzisztor szükséges minden egyes cella vezérléséhez

28 OLED előnyök hátrányok előnyök nincs szükség háttérvilágításra nagyobb fényerő vékonyabb és akár hajlítható könnyebb gyártani akár nagy méretben is nagyobb látószög hátrányok rövidebb élettartam drágább gyártástechnológia víz tönkreteheti

29 LCD minőségi jellemzők felbontás X,Y képpontban frissítési sebesség fényerő kontrasztarány (fekete és fehér képpontok közti fényerőkülönbség) színhűség utánvilágítás halott pixelek száma

30 Szabványos képméretek

31 Port-ok adatáramlás kétirányú párhuzamos soros usb network

32 Párhuzamos interfész (Centronics)

33 Thank you!
