1 Térinformatikai rendszerek alapjai Gazdasági folyamatok térbeli elemzése Varga Ágnes tanársegéd Gazdaságföldrajz, Geoökonómia és Fenntartható Fejlődés Intézet 2015/2016. tavaszi félév

2 Térinformatika vs. TIR/FIR A térinformatika tudomány A térinformatika a térbeli adatok gyűjtésére, digitális előállítására, tárolására, adatbázisba szervezésére, elemzésére és térképi megjelenítésére szolgáló eljárások összessége. Térinformációs rendszer vagy Földrajzi Információs Rendszer (angolul geographical information system GIS) a térbeli és az azokhoz kötött információkat feldolgozó rendszer

federal Department of Forestry and Rural Development keretén belül CGIS néven futott A program a Canada Land Inventory ( Kanadai Föld Leltár

3 A GIS atyja: Dr. Roger F. Tomlinson 1962: Dr. Roger Tomlinson (szül: 1933; angol geográfus) által kifejlesztett első működő GIS, melyet Ottavában, Ontárióban használtak, a kanadai the federal Department of Forestry and Rural Development keretén belül CGIS néven futott A program a Canada Land Inventory ( Kanadai Föld Leltár ) számára raktározta, gyűjtötte és értékelte az adatokat annak érdekében, hogy feltérképezze a vidéki Kanada termőföldi, mezőgazdasági, élővilágát, pihenési, vizi madárvilágát, erdészeti lehetőségeit és földhasználatát 1: méretarányban.

4 Térinformatikai rendszerek fő funkciói Adatnyerés (bevitel, regisztrálás) Adatkezelés (tárolás) Elemzés Megjelenítés (térképezés)

5 Térinformatika segítségével megválaszolható kérdések Pozíció mi van egy adott helyen? Feltétel hol vannak azok a helyek, amelyek? Trendek mi és hol változott meg? Mintázat milyen a térszerkezete egy adott jelenségnek? Területi egyenlőtlenségek Modellezés mi lenne, ha?

6 Feltételek Szélerőmű telepítése (teljesség igénye nélkül) Kedvező szélviszonyok (szélirány, szélsebesség, gyakoriság, időbeli eloszlás) Átvevő energiahálózat megléte Közlekedési létesítményektől vett megfelelő távolság Ritka településhálózat Vizuális és esztétikai hatás (tájépítészet) Zajhatás (mechanikai és aerodinamikai) Élővilágra gyakorolt hatás Talajra, talajszerkezetre gyakorolt hatás Felszíni és felszín alatti földtani értékekre gyakorolt hatás (megfelelő teherbírás) Víztestekre és vízháztartásra gyakorolt hatás Terület és településrendezési szempontok Területhasználati szempontok

7 Elemzési példa Feladat: gumipitypang termesztésre alkalmas terület keresése Feltételek: Vízfolyás, tó 10 km-es közelében Réti talaj (8) Napsütéses órák száma > 1800 óra Szükséges adatok: Vízrajzi térkép Talajtérkép Napsütéses órákat ábrázoló térkép

8 Eszközök a kérdések megválaszolásához Szelekció Adattábla alapján Geometriai feltételekkel Övezet generálás Átfedés vizsgálat

9 Elemzés végrehajtása Vízrajzi térkép Talajtérkép Napsütéses órák 10 km-es övezet Réti talaj és napsütéses órák > 1800 Minden feltételt kielégítő területek

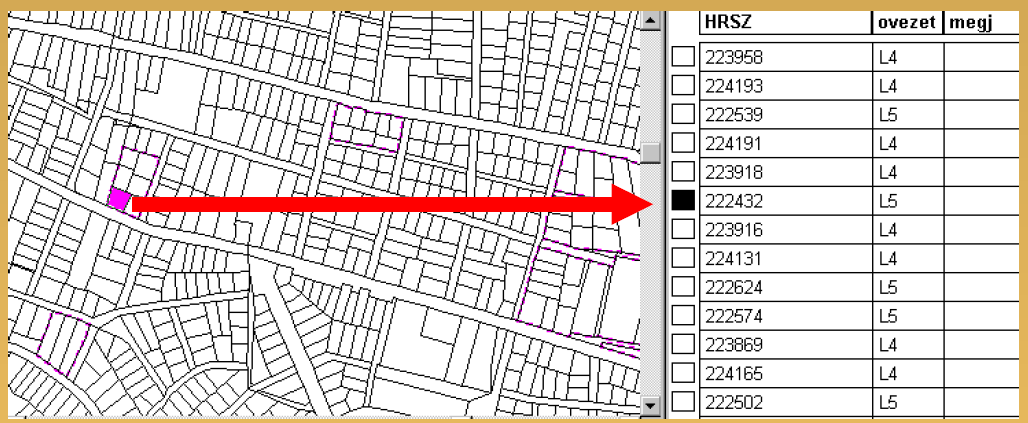

10 Tárolt adatok természete Geometriai/Földrajzi (digitális térképek, grafikus objektumok) és leíró (attribútum) adatok Elsődleges (földrajzi) és másodlagos (leíró) adatok Ábra forrása:

11 Elsődleges és másodlagos adatok természete Térbeli adatok: Pont, vonal, felület (poligon) jellegű objektum Leíró (attribútum) adatok: Grafikával integráltan Másik adatbázisban Típusa: kategóriaváltozó, mért érték, fizikai mennyiség, szöveges adat, ábra

12 Dobozos termékek ArcGIS MapInfo GeoMedia MicroStation PowerMap AutoCad Map IDRISI Nyílt forráskódú alkalmazás GRASS Quantum GIS OSGeo SPRING GeoDA DIVA-GIS

13 A valóság modellje Életkép: a valóság egy "fényképszerű" modellje

14 Raszteres rendszerek

15 Raszteres rendszerek Legkisebb egység: elemi pixel Minden pixel önálló objektum pixelenkénti paraméterek Egy pixel valóságos mérete változó űrfelvételeknél ált m Jellemzői: Nagyméretű adatbázis és rendkívüli adattartalmú felületleírás minden pixel állapotát ismerni kell Nehezen definiálható objektumok Nehezen kiépíthető relációs-adatbázis kapcsolatok Gyors, egyenletes mintavételezés

16 Vektoros rendszerek Az "életkép" vektoros modellje A telek, a ház és az út töréspontjaikhoz húzott helyvektorokkal jellemezhető

17 Vektoros rendszerek Helyvektorokkal történő objektum megadás Alapok: Pontok koordinátái Összekötésük sorrendjének szabálya Objektumalkotási definíciók Vektoros adatmodellek tulajdonságai: Viszonylag kevés adattal, kisméretű adatbázissal is képes a felület megfelelően pontos leírására Alkalmas lehet relációs adatok hozzákapcsolására

18 Vektoros és raszteres ábrázolás Vektoros Raszteres Hibrid modell

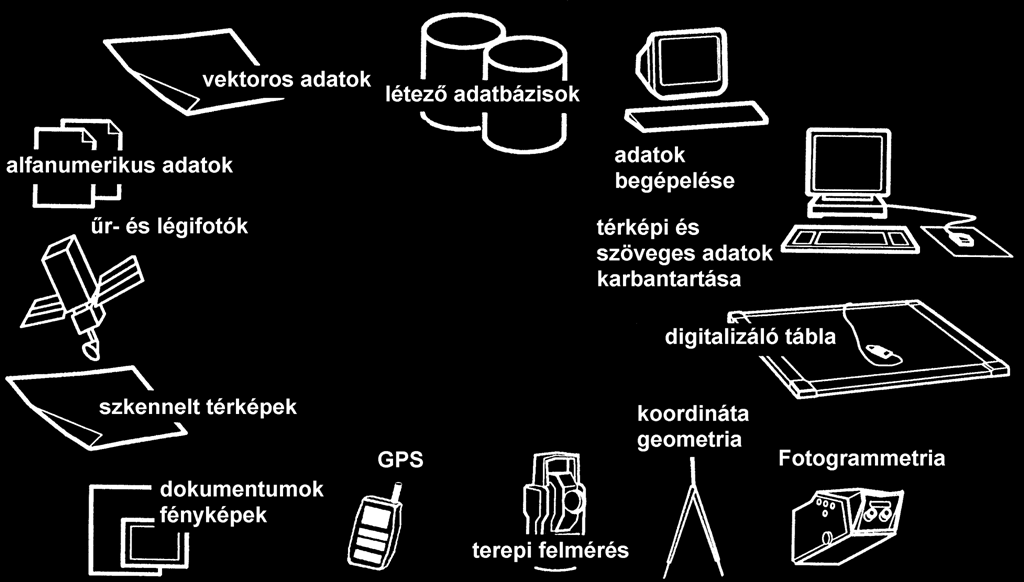

19 Az adatnyerés eszközei

20 Layer-, vagy rétegtechnika Feature class! (ArcGIS)

a.j. G V G V G G T a.j. G V T V T C C Nagyméretarányú térképek Földmérési alaptérkép Közmű alaptérkép Egyesített közműtérkép Szakági helyszinrajzok Szabályozási Keretterv

21 a.j. G V G V G G T a.j. G V T V T C C Nagyméretarányú térképek Földmérési alaptérkép Közmű alaptérkép Egyesített közműtérkép Szakági helyszinrajzok Szabályozási Keretterv Szabályozási tervlapok Légifényképek, űrfelvételek Topográfiai térkép UTCA UTCA MÁTRA UTCA TÁTRA MÁTRA TISZA TÉR UTCA ZAGYVA UTCA UTCA a.j. UTCA aszfaltburkolat ÚT

22 ONLINE GIS

23 Országos Területrendezési Terv (OTrT) évi XXVI. Törvény az Országos Területrendezési Tervről : E törvény célja, hogy meghatározza : az ország egyes térségei területfelhasználásának feltételeit, a műszaki-infrastrukturális hálózatok összehangolt térbeli rendjét, tekintettel a fenntartható fejlődésre, valamint a területi, táji, természeti, ökológiai és kulturális adottságok, értékek megőrzésére, illetve erőforrások védelmére. ( ) Az Országos Területrendezési Terv: az ország szerkezeti tervét, valamint az országos térségi övezeteket és az ezekre vonatkozó szabályokat foglalja magában. Szöveges verzió:

25 Országos, megyei rendezési és övezeti tervek Egyéb szakági térképek

26 OTrT szerkezeti Tervlap - TeIR

27 Nyomtatás - TeIRből

28 Nyomtatás - TeIRből Jelmagyará zat van rajta Nyomtatá s pdf-be

29 Heves megye övezetek Kiváló termőhelyi adottságú területek 3/2. sz mell.+alaptérképi elemek

30 Heves megye - Kiváló termőhelyi adottságú területek

31 ORSZÁGOS KÖRNYEZETVÉDELMI INFORMÁCIÓS RENDSZER

32 OKIR Lehetőségek: Adatböngészés Térképi megjelenítés Excelbe exportálás

33 Adattartalom

35 Elsődleges (földrajzi) adat és másodlagos (attribútum) adat A d a t b ö n g é s z é s

36 100 legnagyobb hulladéktermelő Országos, térképre nem vihető

37 Légszennyező anyag kibocsátás Telephely szerint térképezhető, többi szinten aggregált adatok. Földrajzi (elsődleges) adat a mérési pont (GPS koordinátákkal) táblázat többi részében hozzá kapcsolódó attribútum adatok.

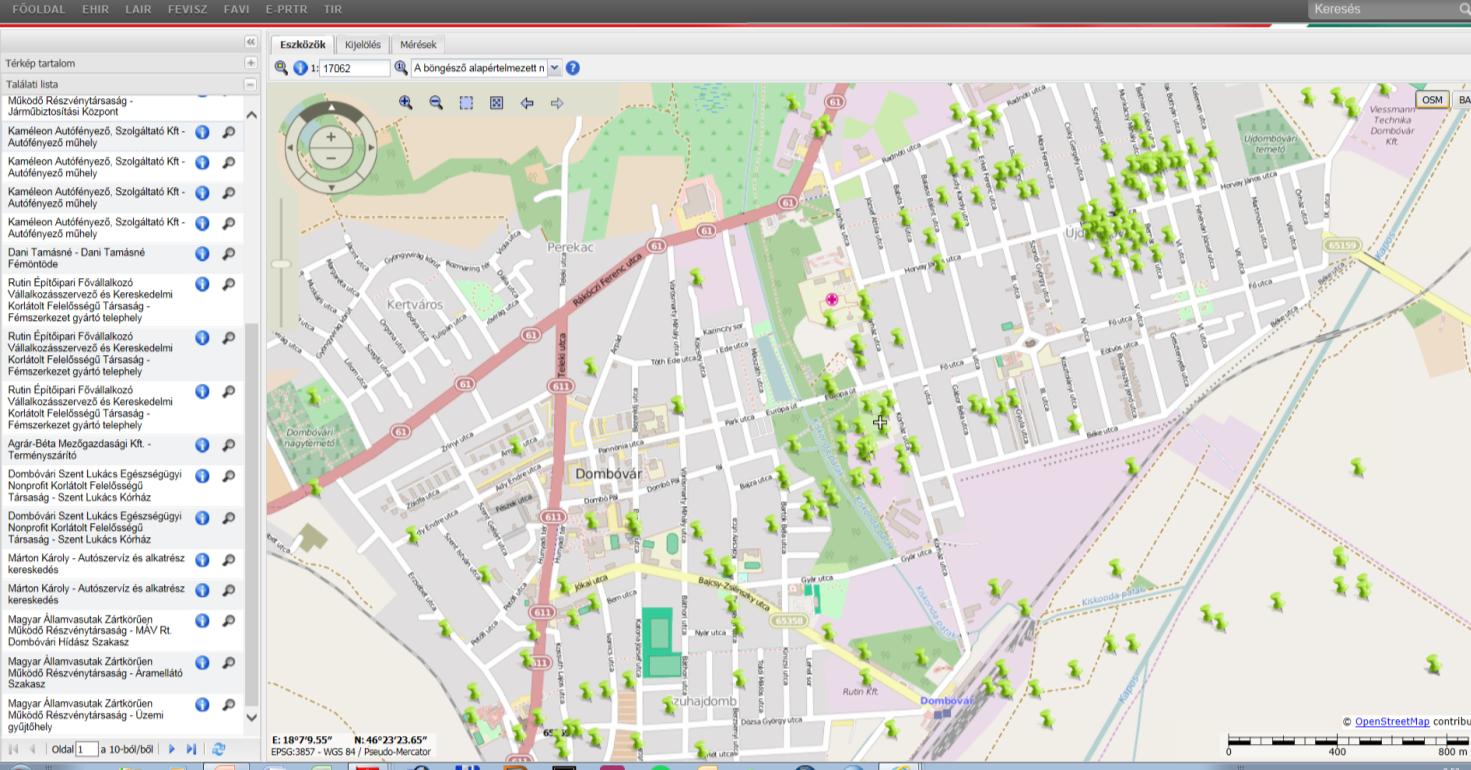

39 OKIR térképi felület

42 TakarNet Földhivatali Információs Rendszer

43 Terület hasznosítása

45 TakarNet TakarNet: _p.kozseg_adat?kozsegkod=3361 Órai példához: _p.hivatallista NÉZZÜK meg együtt!

46 Ingatlan árak változása

47 További adattartalom

48 Társadalmi-gazdasági folyamatok feltárása Egyik legfontosabb és legizgalmasabb fejlesztéspolitikai szempontból Félév folyamán főként gyűjtött adatokból (KSH), asztali GIS szoftver (ArcGIS) segítségével fogjuk készíteni. DE online elemzésre is mód nyílik - TeIR

49 Segédanyag a T-Star adatbázis használatához Kattints ide, vagy a képre!

50 Társadalmi-gazdasági helyzetfeltárás, elemzés a TeIR segítségével

51 Társadalmi-gazdasági helyzetfeltárás, elemzés a TeIR segítségével

52 Társadalmi-gazdasági helyzetfeltárás, elemzés a TeIR segítségével

55 Eddigi támogatások felhasználására vonatkozó információk

56 Eddigi támogatások felhasználására vonatkozó információk 2 alkalmazás: Támogatott projektkereső ( TÉRKÉPTÉR alkalmazás ( )

57 ALKALMAZOTT TÉRINFORMATIKA

58 GIS alkalmazások Felhasználó körtől függően megkülönböztetünk: 1. egyedi, speciális igényeket kielégítő (pl: közműnyilvántartási), illetve 2. általános célú rendszereket (pl: önkormányzati információs rendszer). Modellezett terület kiterjedése szerint: 1. Lokális rendszer 2. Regionális rendszer 3. Globális rendszer

60 Nyilvántartó rendszerek - adatszolgáltatás Lekérdező rendszerek Elemző rendszerek területi statisztika, szintézis Döntéselőkészítő rendszerek tervezés Modellező rendszerek Mi történik, ha? Monitoring rendszerek - folyamatos adatgyűjtés, trendelemzés

61 Települési térinformatika Nyilvántartás orientált Népesség, infrastruktúra (közút, közterület, közmű, közüzem), ingatlan. Eszköz orientált Rendezési tervezés, navigáció (GPS), területhasznosítás, diszpécser rendszerek. Döntés orientált Területminősítés, helykiválasztás, területi statisztikák. Forrás: Tózsa István (2008): Vizuális közszolgáltatás, E-Government Alapítvány

Órai anyag elsajátításához ajánlott irodalom Ferencz Viktória (2011): Gazdasági és közszolgáltatási folyamatok térbeli elemzése, 10-11o. Márkus Béla (2010): Térinformatika 14.

62 Órai anyag elsajátításához ajánlott irodalom Ferencz Viktória (2011): Gazdasági és közszolgáltatási folyamatok térbeli elemzése, 10-11o. Márkus Béla (2010): Térinformatika 14., Alkalmazások és szoftverek, op425/0027_tei14/ch01s02.html Tózsa István (2008): Vizuális közszolgáltatás, I. II. III. és IV. fejezetei.

64 Köszönöm a megtisztelő figyelmet! varga.agi14@gmail.com
