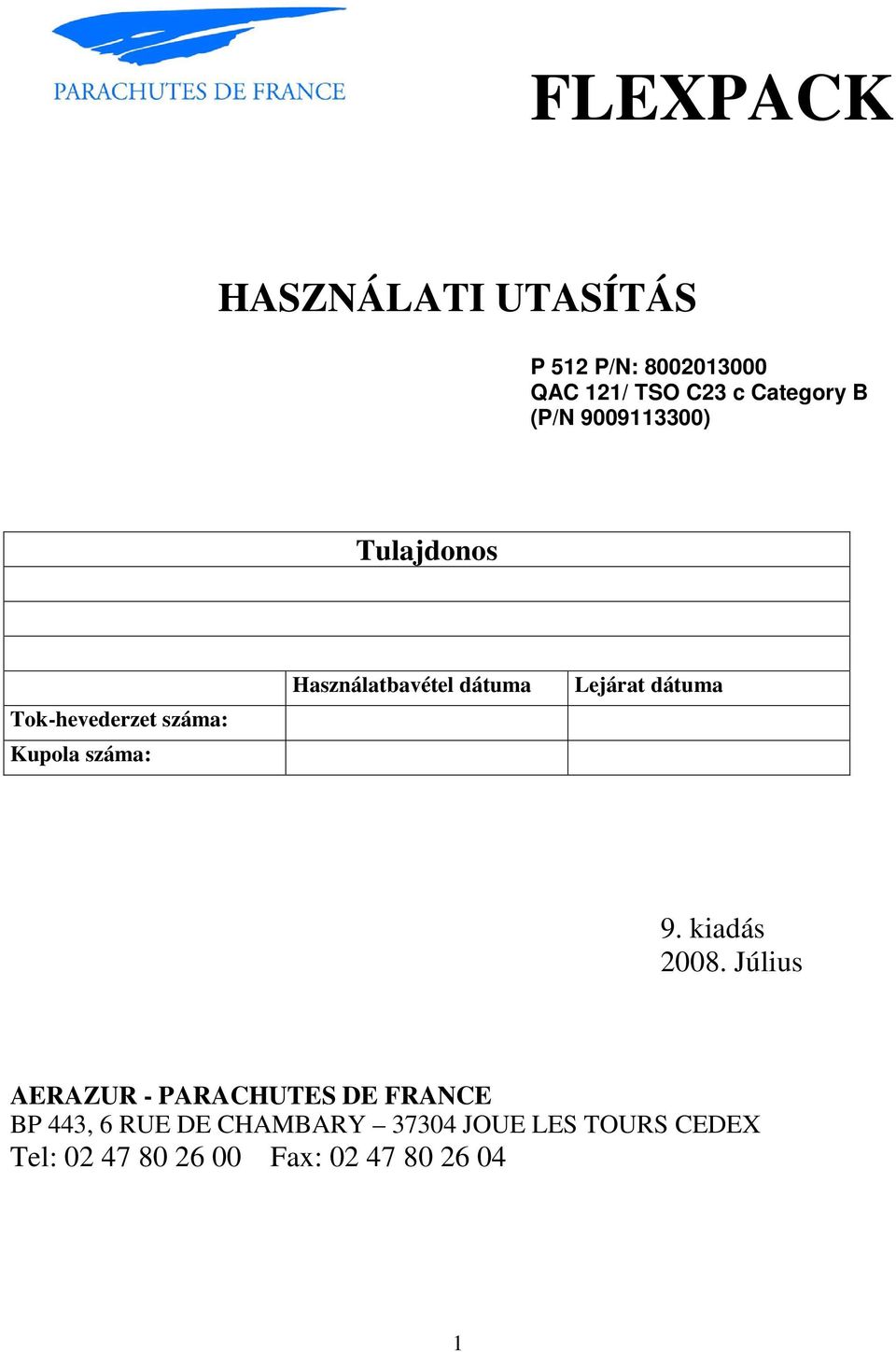

1 FLEXPACK HASZNÁLATI UTASÍTÁS P 512 P/N: QAC 121/ TSO C23 c Category B (P/N ) Tulajdonos Tok-hevederzet száma: Kupola száma: Használatbavétel dátuma Lejárat dátuma 9. kiadás Július AERAZUR - PARACHUTES DE FRANCE BP 443, 6 RUE DE CHAMBARY JOUE LES TOURS CEDEX Tel: Fax:

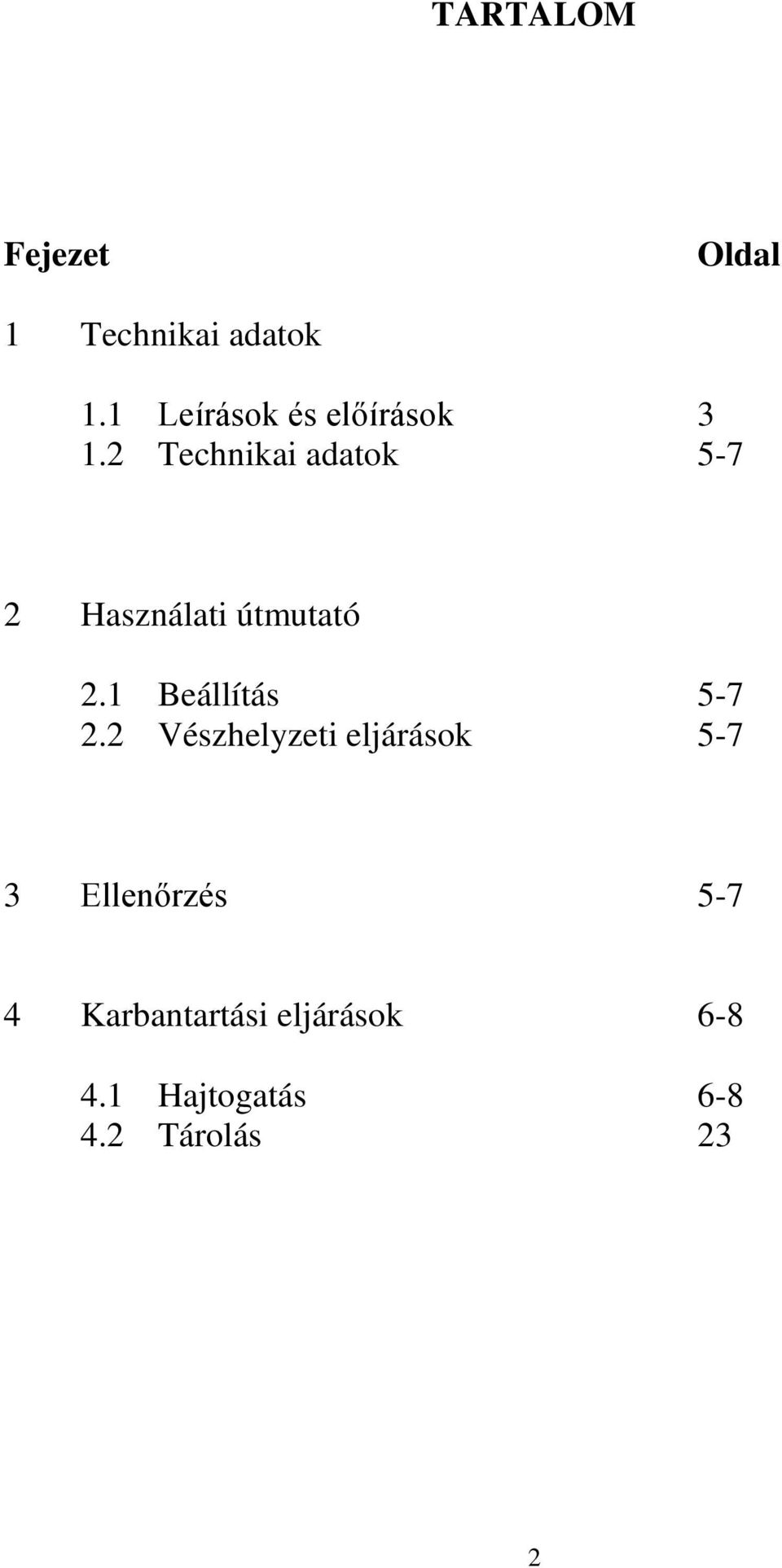

2 TARTALOM Fejezet Oldal 1 Technikai adatok 1.1 Leírások és előírások Technikai adatok Használati útmutató 2.1 Beállítás Vészhelyzeti eljárások Ellenőrzés Karbantartási eljárások Hajtogatás Tárolás 23 2

3 FONTOS Hogyan töltsük ki a hajtogatási kártyát: A hajtogatási kártya mindig legyen az ejtőernyővel tárolva. Az alábbi információk legyenek megadva: -Szériaszám és az üzembe helyezés időpontja -A maximális élettartam dátuma (15 év) -Javítások (25. oldal) -Áthajtás dátumai (24. oldal) A felszerelés leírása: Típusjelzés: P 512 Komplett felszerelés: Tok-hevederzet: Lezáró hurkok: Kupola: Irányítófogantyú: Rugós nyitóernyő: Leszedhető hátrész: Felkötő: Kézikönyv: Kioldó: Tárzsák:

4 4

5 1-2 Technikai adatok: Méretek és tömeg: tok-hevederzet 512 (00) Magasság: 45 cm Szélesség: 33 cm Tömeg: 6,2 kg (lásd 4. oldal) Kupola 512 Körkupola, három réssel Felület: 39 m² Szeletek száma: 22 Telepítési eszköz: Belépőélzsák Kupola anyaga: Polyamide 0-3 cfm Zsinórok anyaga: Polyamide 200 kg Szalagok anyaga: Polyamide Teljesítmény és használati korlátozások: Tanúsítvány: Maximális tömeg és sebesség: Függőleges sebesség (90 kg) Nyílási idő: (115kg/278 km/h): QAC 121 és TSO C23C B kategória A felszerelés legfeljebb 115 kg-ig használható. 278 km/h a legnagyobb megengedett sebesség. 5,3 m/s. 1,7 másodperc Karbantartási és áthajtási idő: Megfelelő használat mellett az előírt tárolási körülmények betartásával 1 év. Élettartam: Minden esetben, összhangban a felszerelés állapotával és épségével. 2. Használati útmutató: Repülés előtti ellenőrzés: - Adatkártya: áthajtás dátuma - Lezárótüskék elhelyezkedése a lezáróhurkokban - Plomba sértetlensége - Kioldófogantyú elhelyezkedése - A hevederzet és a tok sértetlenségének vizsgálata - A felszerelés megfelelő beállítása 5

6 2.1 Beállítás Az ejtőernyőt úgy kell beállítani, hogy az kényelmes legyen, a nyitási terhelés megfelelő eloszlásának érdekében. Az ejtőernyőt a következő módon kell beállítani: - A főkör heveder szimmetrikus beállítása - A combhevederek beállítása és rögzítése - A mellheveder beállítása és rögzítése - Oldalhevederek beállítása 2.2 Vészhelyzeti eljárások: Oldja ki, a repülőgép üléséhez csatlakoztatott biztonsági övet Szüntessen meg minden egyéb kapcsolatot a repülőgéppel, mint a rádió és az oxigén Ellenőrizze vizuálisan, hogy a kioldó zsebében van-e Végezze el a szükséges intézkedéseket a repülőgép elhagyására ( oldja ki a gép ernyőjét, nyissa ki az ajtót stb ) Hagyja el a légi járművet, ügyelve arra, hogy ne ütődjön neki semminek, és ne akadjon el semmi a felszerelésében Amint elhagyta a légi járművet, fogja meg a kioldót egy vagy két kézzel! Húzza meg a kioldót azonnal Az ejtőernyő 1,5-2 másodpercen belül kinyílik Fogja meg az irányító fogantyúkat, amelyek a hátsó felszakadó hevederekre vannak rögzítve (Egy kézzel egy fogantyút.). Húzza meg a jobb oldali irányító fogantyút és tartsa lehúzva, a kupola jobbra fog fordulni. Húzza meg a bal oldali irányító fogantyút és tartsa lehúzva, a kupola ballra fog fordulni Figyelje meg, hogy milyen irányba sodorja a szél készüljön fel a földet érésre a kupola irányításával úgy, hogy földetéréskor széliránnyal szemben legyen Maradjon széliránnyal szemben földet érésig, ezzel csökkentve a vízszintes sebességet. Ejtse le a fejét, úgy, hogy az álla a mellkasán nyugodjon. Az irányítófogantyúkat tartsa kézben, és a könyökeit tartsa a teste mellett. Maradjon ebben a helyzetben a földetérésig! Álljon fel és csatolja le a hevedereket A kupola összeomlásához szaladjon körbe, úgy, hogy a kupola tetejét érje a szél. Ha elhagyatott területen van, hagyja a kupolát kiterülve, hogy a mentőalakulatok könnyebben megtalálhassák Ha vízbe érkezik, ugyanebben a testhelyzetben tegye. Ha mentőmellényt visel, az aktiváló fogantyút csak vízbe érkezés után húzza meg. Csatolja le a hevedereket. Soha ne aktiválja a mentőmellényt ereszkedés közben, komoly sérülést okozhat. Ha rendelkezik gumicsónakkal, felfújhatja azt ereszkedés közben. Amint vízbeért csatolja ki a combhevedereket és a mellhevedert. Másszon be a csónakba, evezzen a legközelebbi partra és kövesse a csónakhoz mellékelt utasításokat. A repülőgép típusától függően ajánlott a gépelhagyás rendszeres földi gyakorlása (2.2). Egyes repülőgépek rendelkeznek használati utasítással a konkrét gépelhagyási eljárásról. Ebben az esetben a használati utasítás szerint kell eljárni. 6

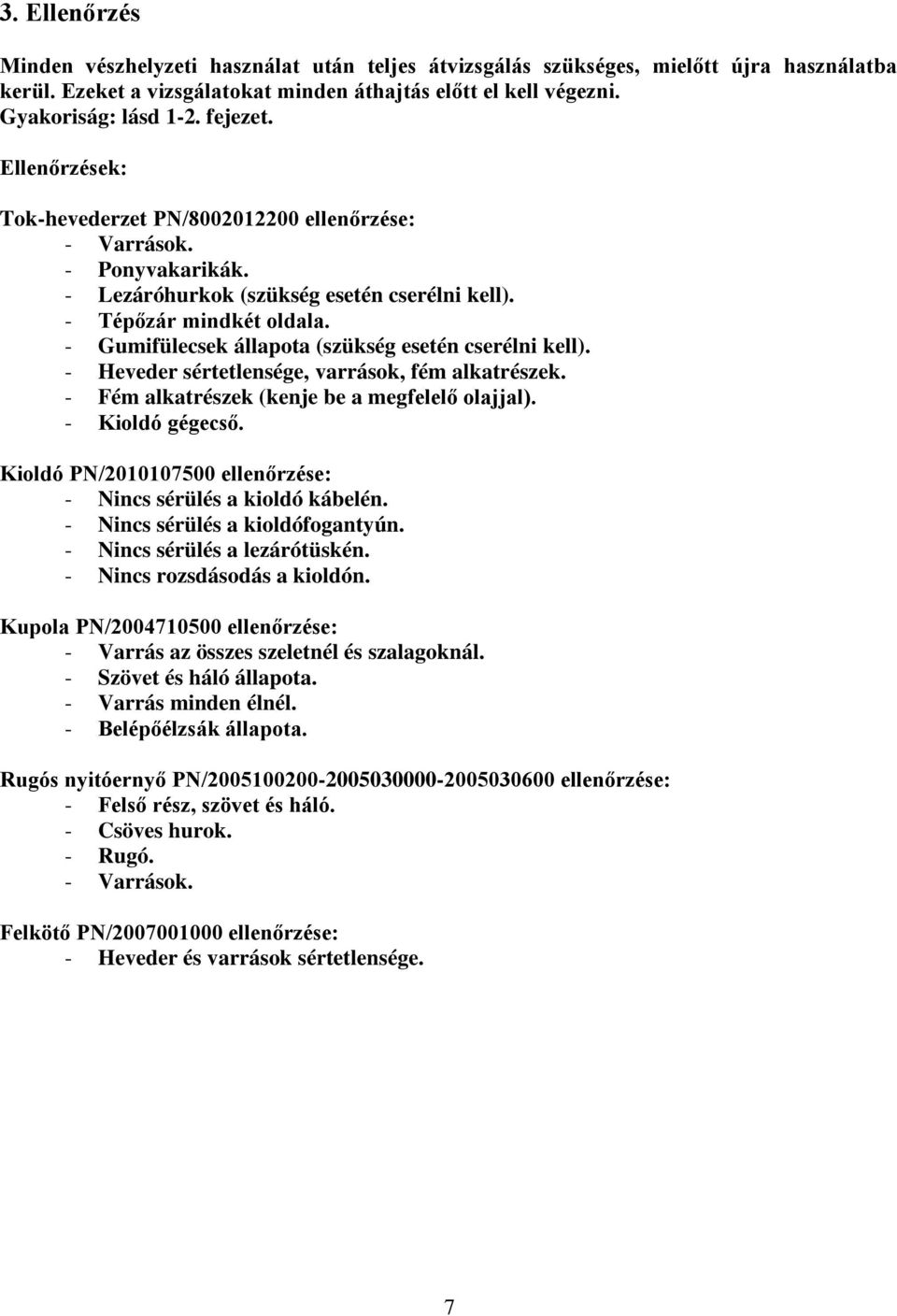

7 3. Ellenőrzés Minden vészhelyzeti használat után teljes átvizsgálás szükséges, mielőtt újra használatba kerül. Ezeket a vizsgálatokat minden áthajtás előtt el kell végezni. Gyakoriság: lásd 1-2. fejezet. Ellenőrzések: Tok-hevederzet PN/ ellenőrzése: - Varrások. - Ponyvakarikák. - Lezáróhurkok (szükség esetén cserélni kell). - Tépőzár mindkét oldala. - Gumifülecsek állapota (szükség esetén cserélni kell). - Heveder sértetlensége, varrások, fém alkatrészek. - Fém alkatrészek (kenje be a megfelelő olajjal). - Kioldó gégecső. Kioldó PN/ ellenőrzése: - Nincs sérülés a kioldó kábelén. - Nincs sérülés a kioldófogantyún. - Nincs sérülés a lezárótüskén. - Nincs rozsdásodás a kioldón. Kupola PN/ ellenőrzése: - Varrás az összes szeletnél és szalagoknál. - Szövet és háló állapota. - Varrás minden élnél. - Belépőélzsák állapota. Rugós nyitóernyő PN/ ellenőrzése: - Felső rész, szövet és háló. - Csöves hurok. - Rugó. - Varrások. Felkötő PN/ ellenőrzése: - Heveder és varrások sértetlensége. 7

8 4. Karbantartási eljárások Cserealkatrészek: A P 512 minden alkotórésze kicserélhető újra. Nézze meg az összetevők listáját a 3. oldalon. Soha ne cseréljen le egy hibás alkatrészt egy ahhoz hasonlóval. Mindig eredeti Aérazur/Parachutes de France alkatrészeket használjon. Nyitóernyő és felkötő: Csomózza össze a nyitóernyőt a felkötővel. Húzza át a nyitóernyőt a felkötő hurkon. Ugyanígy járjon el a felkötő és kémény-nyílás rögzítésénél. Fordított sorrendben járjon el az új alkatrészek cseréjénél. Lezáróhurkok PN/ : A tok belsejében hozzáférhet a lezáróhurkokhoz. A lezáróhurkok méreteit a 16. oldalon megtalálja. A kupola és az irányítófogantyúk leszerelése a felszakadóhevederekről: Szerelje le a csatlakozószemeket a felszakadóhevederekről és bujtassa át az irányítózsinórokat az irányítófogantyúkon. Felszereléskor fordított sorrendben járjon el. Rendezze ki a kupolát és a zsinórokat összeszerelés előtt. Zsinórok felszerelése a csatolószemekkel: - Bal hátsó felszakadóheveder: zsinórok száma: 1, 2, 3, 4, 5. - Bal első felszakadóheveder. zsinórok száma: 6, 7, 8, 9, 10, Jobb első felszakadóheveder: zsinórok száma: 12, 13, 14, 15, 16, Jobb hátsó felszakadóheveder: zsinórok száma: 18, 19, 20, 21, 22. Az irányítózsinórok a 4-es és 19-es zsinórokhoz csatlakoznak. Az irányítófogantyúk a hátsó felszakadóhevederekhez csatlakoznak. Kioldófogantyú PN/ : Különálló, cserélhető alkatrész. Mindig használjon az Aérazur/Parachutes de France által gyártott eredeti alkatrészt. 4-1 A P 512 hajtogatása Hajtogatási eszközök: - 2 db lezárószalag (1m/3 láb) - 2 db ideiglenes lezárótüske (segédtüske), színes szalagokkal (60-70 cm/2 láb) - Parafin. - Gumifülecsek. - 4 db hajtogatózsák lesúlyozáshoz. - Számolja meg az összes eszközt a hajtogatás után. - Jogosultság: Ejtőernyős hajtogató (rigger). 8

9 1 Szerelje fel a belépőélzsákot gumifülecsekkel mindkét oldalon. 2 Szerelje fel a csatolószalagot gumifüleccsel n 11. 9

10 3 Fektesse le a kupolát a hajtogatóasztalra és kösse ki a koronazsinórokat. Vegyük kézbe az 1-es és 22-es zsinórokat, ellenőrizzük, hogy szabadon futnak-e a felszakadóhevederek belső oldalához. 10

11 4 Rögzítse az irányítófogantyúkat a hátsó felszakadóhevedereken (tépőzárral). 5 Fogja meg a 11-es zsinórt a bal kezébe, és az összes szeletet hajtsa a bal oldalra. 11

12 6 Válassza szét a kupolát, úgy, hogy mindkét oldalon azonos számú szelet legyen. A 22-es számú legyen legfelül (hálós). 7 Hajtsa fel 90-fokban a belépőéleket, úgy, hogy párhuzamosak legyenek a hosszirányú varrásokkal. 12

13 8 Képezzen egy hosszú hajtást az alábbiak szerint. 9 Hajtsa ismét félbe az alábbiak szerint. 13

14 10 Fűzze be a zsinórokat az alábbiak szerint. 11 Hajtsa fel a belépőzsákot. 14

15 12 Fűzze át a gumifülecseket a ponyvakarikákon és fűzze be a zsinórzatot mindkét oldalon. 13 Fűzze fel a zsinórzatot a belépőélzsák mindkét oldalán. A hajtások hossza nem lehet több, mint 4 cm. A kimaradt zsinórzat hossza az utolsó gumifülecs és a csatolószem között nem lehet több, mint 25 cm (szereljen fel még gumifülecset ha szükséges). 15

16 14 Nyissa ki a jobb és baloldali vállrészen lévő borítólapokat a tok tetején, rendezze el a hevedereket és a felszakadóhevedereket csavarodás-mentesen. 15 Állítsa be a lezáróhurkok hosszát. Az adatok tájékoztató jellegűek, a hajtogatónak kell beállítania, a kioldó terhelése nem haladhatja meg a 97 Newtont (21 lbs), de nem lehet kevesebb, mint 23 Newton (5 lbs). Felső lezáróhurok Alsó lezáróhurok 16

17 16 Helyezze el a felszakadóhevedereket a tok belsejében fekvő helyzetben és lássa el a lezáróhurkokat lezárószalagokkal. 17

18 17 Helyezze el a belépőélzsákot a tok alján, hajtogassa a kupolát 2,5-5 cm-rel szélesebben, mint a tok, hogy teljesen kitöltse azt. Tegyen három hajtást a két lezáróhurok közé. 18 A kupola elhelyezése után helyezze el a lezárószalagokat az ábra szerint, majd zárja le a felső borítólapot. 18

19 19 Zárja le az alsó borítólapot, helyezze el a felkötőt az alábbiak szerint. 20 Zárja le a felső borítólap oldalsó sarkait a tépőzár segítségével. 19

20 21 Hajtogassa fel önmagára a felkötőt. 22 Helyezze el a nyitóernyőt, nyomja össze, rögzítse a segédtüskékkel. 20

21 23 Fűzze át a lezárószalagokat az oldalsó borítólapok ponyvakarikáin (először a jobb oldalin), majd rögzítse a segédtüskékkel. 24 Helyezze el a kioldóbovdent a gégecsőben. Helyezze el a kioldófogantyút a részére kialakított zsebben. Rögzítse a tépőzárat. Távolítsa el a segédtüskéket, miközben kicseréli a kioldó tüskéivel. 21

22 25 Kenje be parafinnal a lezárószalagokat és távolítsa el azokat. Zárja le a tépőzárat. 26 Ellenőrzés: Húzóteszt: Minimum: 23N/5 lbs Maximum: 97N/21 lbs Plombálja le az ejtőernyőt. A cérna szakítószilárdságának kevesebbnek kell lennie, mint 2,7 kg (6 font). Figyelmeztetés: A hajtogatás után vegye számba a használt segédeszközöket. A hajtogatásnak ennek a használati utasításnak alapján kell történnie, soha ne hajtogasson emlékezetből. Soha ne habozzon ellenőriztetni hajtogatását, más erre jogosult személlyel. 22

23 27 Töltse ki a hajtogatási jelentést (25. oldal) és a hajtogatási kártyát, majd helyezze el a jobb oldali zsebben. 4-2 Tárolás, szokásos feltételek mellett Ennél az ejtőernyőnél használt textil és egyéb anyagokra a természeti elemek hatással lehetnek, sérüléseket okozhatnak. Amikor az ejtőernyő használaton kívül van, olyan helységben kell tárolni, ahol a hőmérséklet 15 C és 35 C között van. A páratartalmat 15% és 70% között kell tartani. Továbbá az ejtőernyőt meg kell védeni az ultraibolya fénytől és sugárzásoktól. Védeni kell a túlzott hőtől (100 C és így tovább), savas, maró hatású szerektől (Pl.: autó akkumlátor), rágcsáló állatoktól (egerek, stb.). A rendszeres használati idő alatt elfogadható egy olyan szobában való tárolás, tárzsákban elhelyezve, ahol nincs túlzott páratartalom és mentes a rágcsálóktól. 23

24 Dátum Hajtogató (Rigger) Érvényesség Ellenőrzés és hajtogatás 24
