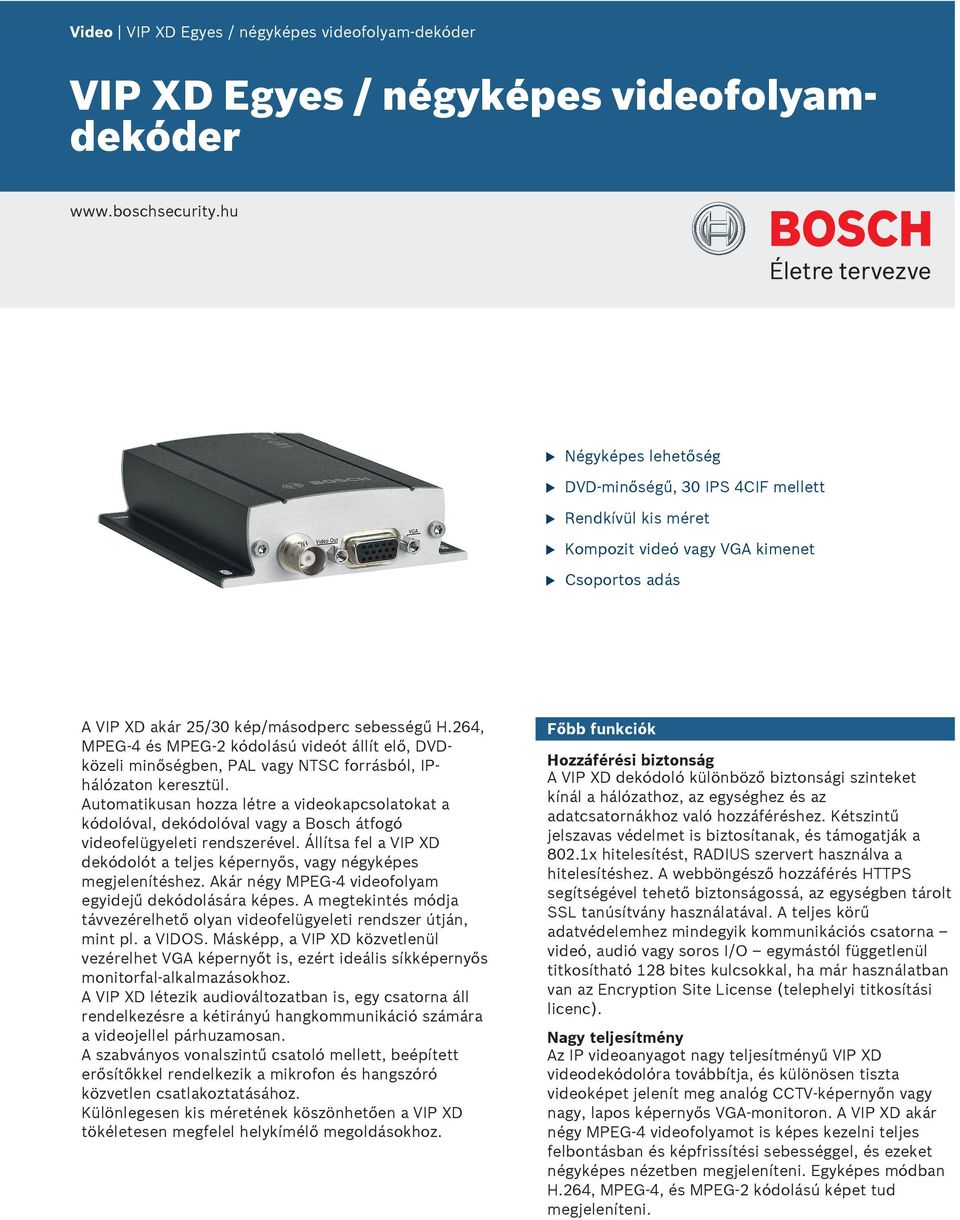

1 Video VIP XD Egyes / négyképes videofolyam-dekóder VIP XD Egyes / négyképes videofolyamdekóder Négyképes lehetőség DVD-minőségű, 30 IPS 4CIF mellett Rendkívül kis méret Kompozit videó vagy VGA kimenet Csoportos adás A VIP XD akár 25/30 kép/másodperc sebességű H.264, MPEG 4 és MPEG 2 kódolású videót állít elő, DVDközeli minőségben, PAL vagy NTSC forrásból, IPhálózaton keresztül. Atomatiksan hozza létre a videokapcsolatokat a kódolóval, dekódolóval vagy a Bosch átfogó videofelügyeleti rendszerével. Állítsa fel a VIP XD dekódolót a teljes képernyős, vagy négyképes megjelenítéshez. Akár négy MPEG-4 videofolyam egyidejű dekódolására képes. A megtekintés módja távvezérelhető olyan videofelügyeleti rendszer útján, mint pl. a VIDOS. Másképp, a VIP XD közvetlenül vezérelhet VGA képernyőt is, ezért ideális síkképernyős monitorfal-alkalmazásokhoz. A VIP XD létezik adiováltozatban is, egy csatorna áll rendelkezésre a kétirányú hangkommnikáció számára a videojellel párhzamosan. A szabványos vonalszintű csatoló mellett, beépített erősítőkkel rendelkezik a mikrofon és hangszóró közvetlen csatlakoztatásához. Különlegesen kis méretének köszönhetően a VIP XD tökéletesen megfelel helykímélő megoldásokhoz. Főbb fnkciók Hozzáférési biztonság A VIP XD dekódoló különböző biztonsági szinteket kínál a hálózathoz, az egységhez és az adatcsatornákhoz való hozzáféréshez. Kétszintű jelszavas védelmet is biztosítanak, és támogatják a 802.1x hitelesítést, RADIUS szervert használva a hitelesítéshez. A webböngésző hozzáférés HTTPS segítségével tehető biztonságossá, az egységben tárolt SSL tanúsítvány használatával. A teljes körű adatvédelemhez mindegyik kommnikációs csatorna videó, adió vagy soros I/O egymástól függetlenül titkosítható 128 bites klcsokkal, ha már használatban van az Encryption Site License (telephelyi titkosítási licenc). Nagy teljesítmény Az IP videoanyagot nagy teljesítményű VIP XD videodekódolóra továbbítja, és különösen tiszta videoképet jelenít meg analóg CCTV-képernyőn vagy nagy, lapos képernyős VGA-monitoron. A VIP XD akár négy MPEG-4 videofolyamot is képes kezelni teljes felbontásban és képfrissítési sebességgel, és ezeket négyképes nézetben megjeleníteni. Egyképes módban H.264, MPEG 4, és MPEG 2 kódolású képet td megjeleníteni.

2 2 VIP XD Egyes / négyképes videofolyam-dekóder Egyszerű frissítés A VIP XD dekódoló bármikor távolról frissíthető, amikor új firmware jelenik meg. Ez biztosítja mindig a legfrissebb termékeket, így kis erőfeszítéssel védve a berházást. Telepítési/Rendszerfelépítési segédlet Tanúsítványok és engedélyek Engedélyek Biztonság Szám IEC Elektromágneses kompatibilitás EU US Szám EN Video- és adioberendezés EN video- és adioberendezés EN Riasztórendszerek EN55022 ITE EN55024 ITE EN EN FCC 47 CFR 1. fejezet 15. rész Tanúsítvány Méretek mm-ben Előlapi csatlakozók és kijelzők Erópa CE VIP XD Egyesült Államok CE UL VIP-X-PS VIP X Nem-adiováltozat 1 Videokimenet 2 VGA UL UL online tanúsítványkönyvtár (hivatkozás) Adiováltozat

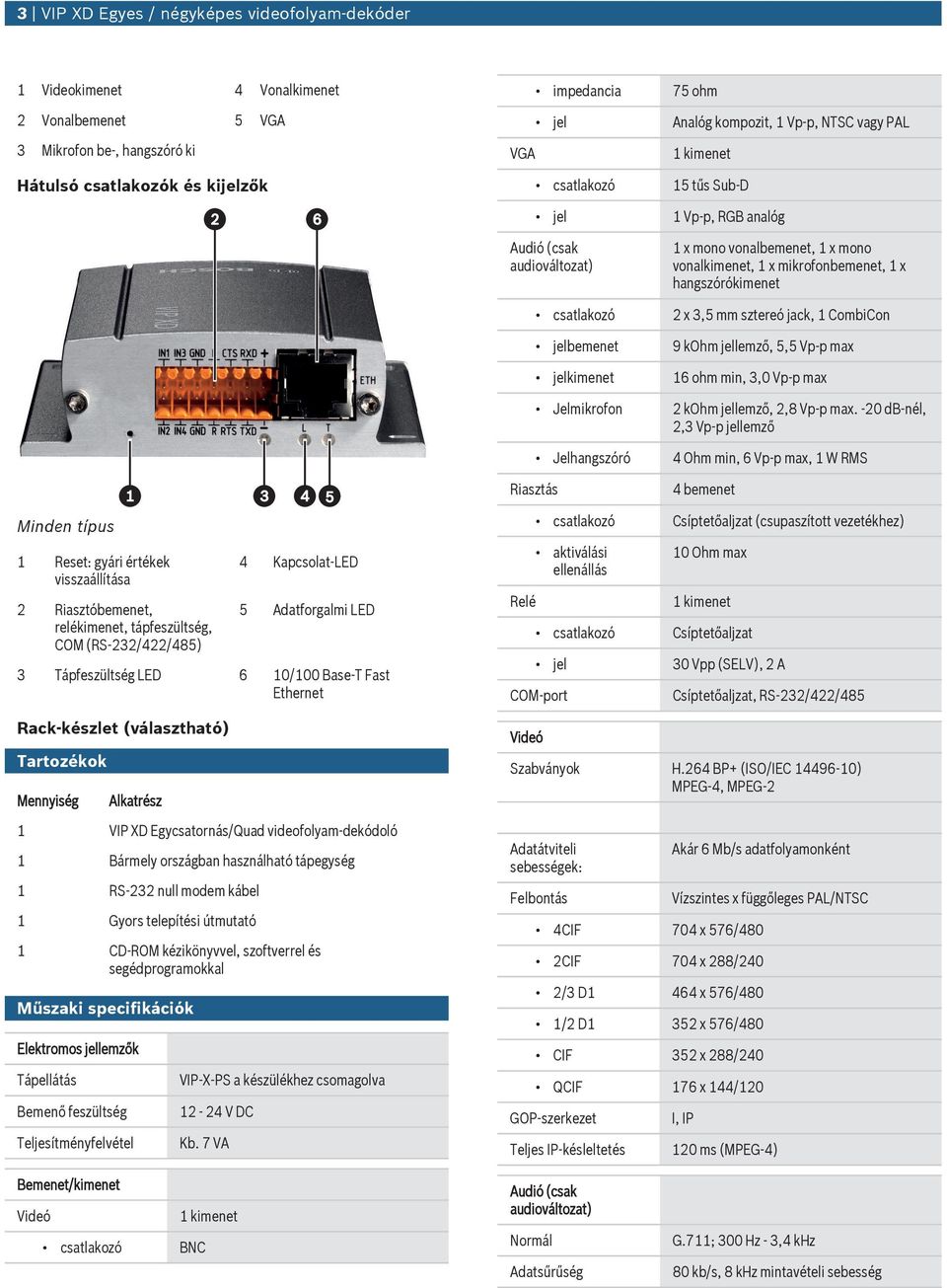

3 3 VIP XD Egyes / négyképes videofolyam-dekóder 1 Videokimenet 4 Vonalkimenet 2 Vonalbemenet 5 VGA 3 Mikrofon be-, hangszóró ki Hátlsó csatlakozók és kijelzők impedancia 75 ohm jel Analóg kompozit, 1 Vp-p, NTSC vagy PAL VGA csatlakozó 15 tűs Sb-D jel 1 Vp-p, RGB analóg Adió (csak adiováltozat) 1 x mono vonalbemenet, 1 x mono vonalkimenet, 1 x mikrofonbemenet, 1 x hangszórókimenet csatlakozó 2 x 3,5 mm sztereó jack, 1 CombiCon jelbemenet 9 kohm jellemző, 5,5 Vp-p max jelkimenet 16 ohm min, 3,0 Vp-p max Jelmikrofon 2 kohm jellemző, 2,8 Vp-p max. -20 db-nél, 2,3 Vp-p jellemző Jelhangszóró 4 Ohm min, 6 Vp-p max, 1 W RMS Riasztás 4 bemenet Minden típs 1 Reset: gyári értékek visszaállítása 2 Riasztóbemenet, relékimenet, tápfeszültség, COM (RS-232/422/485) 4 Kapcsolat-LED 5 Adatforgalmi LED 3 Tápfeszültség LED 6 10/100 Base-T Fast Ethernet Rack-készlet (választható) Tartozékok Mennyiség Alkatrész 1 VIP XD Egycsatornás/Qad videofolyam-dekódoló 1 Bármely országban használható tápegység 1 RS-232 nll modem kábel 1 Gyors telepítési útmtató 1 CD-ROM kézikönyvvel, szoftverrel és segédprogramokkal Műszaki specifikációk Elektromos jellemzők Tápellátás Bemenő feszültség Teljesítményfelvétel VIP-X-PS a készülékhez csomagolva V DC Kb. 7 VA Relé csatlakozó Csíptetőaljzat (cspaszított vezetékhez) aktiválási ellenállás 10 Ohm max csatlakozó Csíptetőaljzat jel 30 Vpp (SELV), 2 A COM-port Videó Csíptetőaljzat, RS-232/422/485 Szabványok H.264 BP+ (ISO/IEC ) MPEG-4, MPEG-2 Adatátviteli sebességek: Felbontás Akár 6 Mb/s adatfolyamonként 4CIF 704 x 576/480 2CIF 704 x 288/240 2/3 D1 464 x 576/480 1/2 D1 352 x 576/480 CIF 352 x 288/240 QCIF 176 x 144/120 GOP-szerkezet Teljes IP-késleltetés Vízszintes x függőleges PAL/NTSC I, IP 120 ms (MPEG-4) Bemenet/kimenet Videó csatlakozó BNC Adió (csak adiováltozat) Normál Adatsűrűség G.711; 300 Hz - 3,4 khz 80 kb/s, 8 khz mintavételi sebesség

4 4 VIP XD Egyes / négyképes videofolyam-dekóder Hálózat Ethernet Protokollok Titkosítás 10/100 Base-T, atomatiks kapcsolású, fél/teljes dplex, RJ45 RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, FTP, DHCP, IGMP V2/V3, ICMP, ARP, SMTP, SNTP, SNMP (V1, MIB II), 802.1x TLS 1.0, SSL, AES (opcionális) IP Matrix IP Matrix licenc dekóderekhez, akár 32 kamerával és 10 monitorral rendelkező, IntiKey billentyűzettel, számítógép nélkül irányított, IP alapú CCTV felügyeleti rendszerek üzembe helyezéséhez. Rendelésszám MVC-FIPM Vezérlés Szoftverfrissítés Konfigráció Flash ROM, távolról programozható Configration Manager vagy webböngésző Mechaniks jellemzők Méretek (ma x szé x mé) Tömeg 26 x 85 x 107 mm Kb. 0,3 kg Környezeti feltételek Üzemi hőmérséklet Relatív páratartalom: Hőérték 0 C és +50 C közötti környezeti hőmérséklet 0 95%, légköri nedvességtartalom, nem kondenzálódó 24 BTU/h max Rendelési információ VIP-XD H.264/MPEG-4/MPEG-2 egycsatornás/qad videofolyam-dekódoló, soros I/O, riasztóbemenet, relé Rendelésszám VIP-XD VIP-XDA H.264/MPEG-4/MPEG-2 egycsatornás/qad videofolyam-dekódoló, adió, soros I/O, riasztóbemenet, relé Rendelésszám VIP-XDA Hardvertartozékok VIP X-PS Tápellátás Rendelésszám VIP-X-PS Szoftvertartozékok BVIP AES 128 bites titkosítás BVIP AES 128-bites titkosítás telephelyi licenc. Ez a licenctelepítésenként egy alkalommal szükséges. Lehetővé teszi a kommnikációt a BVIP-eszközök és kezelőállomások között. Rendelésszám MVS-FENC-AES

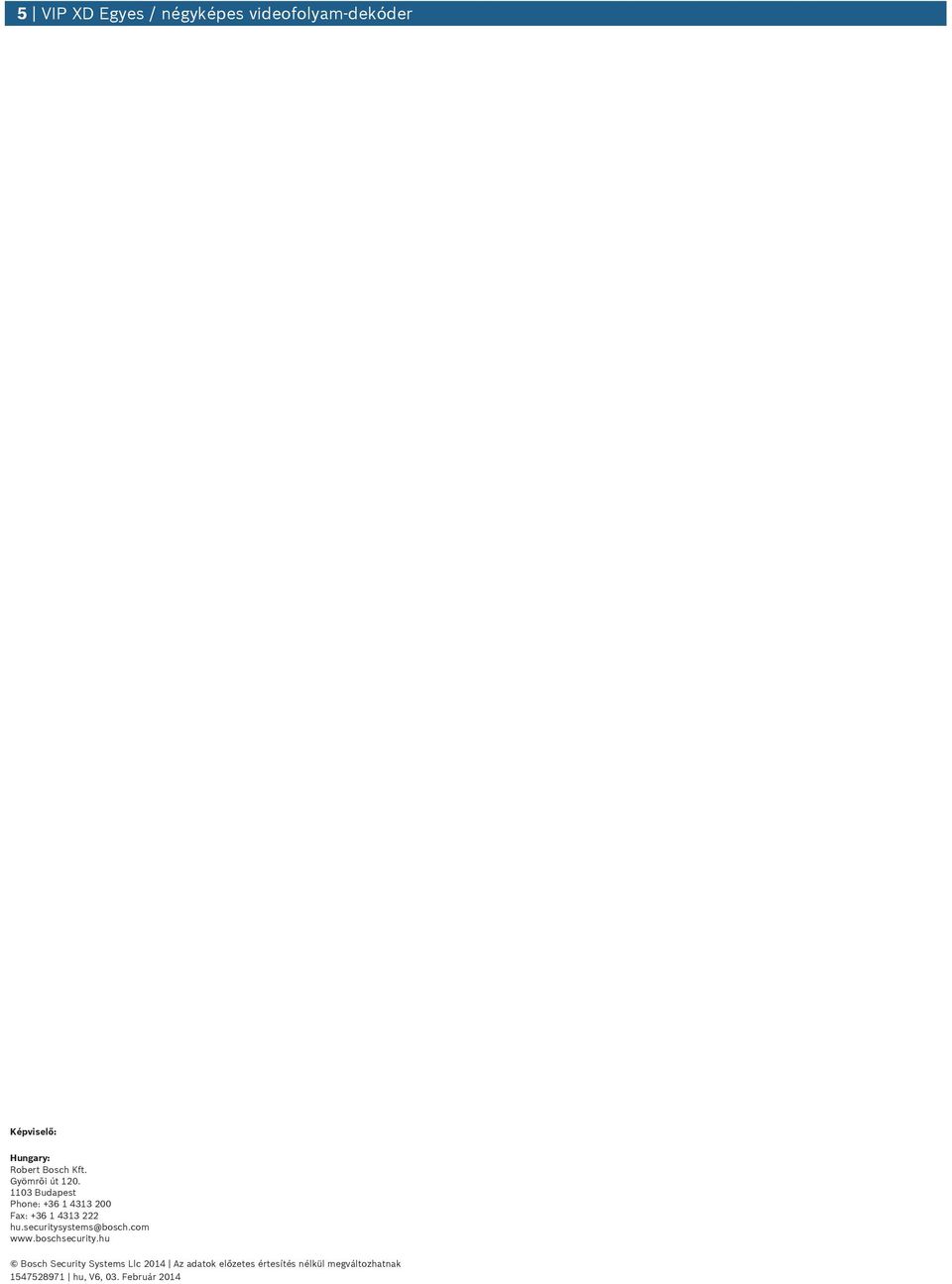

5 5 VIP XD Egyes / négyképes videofolyam-dekóder Képviselő: Hngary: Robert Bosch Kft. Gyömrõi út Bdapest Phone: Fax: h.secritysystems@bosch.com Bosch Secrity Systems Llc 2014 Az adatok előzetes értesítés nélkül megváltozhatnak h, V6, 03. Febrár 2014
