LC3 mennyezeti hangszóró család

Átírás

1 Kommnikációs rendszerek LC3 mennyezeti hangszóró család LC3 mennyezeti hangszóró család Alkalmas beszéd és zene visszaadására. Könnyű szerkezetű anyag Egyszerűen szerelhető Választható hátsó szerelődoboz Feltűnésmentes kivitel Az LC3 UC6 egy általános célú, gazdaságos 6 W teljesítményű mennyezeti hangszóró, amely 1 V jelfeszültségű csatlakozásra alkalmas 6, 3 és 1,5 wattos teljesítmény értékben. AZ LC3 UC6 LZ egy kis-impedanciás (4 Ohmos) mennyezeti hangszóró, amelyet közvetlenül, kisimpedanciás erősítő kimenethez lehet csatlakoztatni.. A választható LC3 CBB hátsó szerelődoboz teljes egészében megvédi a hangszórót a portól, leeső tárgyaktól, és megakadályozza, hogy a hang a mennyezeti üregeken keresztül továbbterjedjen a szomszédos területekre. A hangszóró kerete, védőrácsa és hátsó szerelődoboza UL 94V szerinti öneloltó -ből készül. Tanúsítványok és engedélyek Minden Bosch gyártmányú hangszórót úgy terveztek, hogy a névleges teljesítményen működtetve képesek legyenek folyamatosan 1 órát üzemelni, az IEC Maximális teljesítményre vonatkozó (PHC) szabványnak megfelelően. A Bosch kifejlesztette a Szimlált aksztikai sgárzás visszacsatolási (SAFE) tesztet, amely igazolja, hogy a hangszórók rövid időtartamra a névleges teljesítményük kétszeresét is képesek nyújtani. Ez fokozott megbízhatóságot biztosít szélsőséges körülmények között is, ami a vásárlók fokozottabb elégedettségéhez, a készülék hosszabb működési élettartamához vezet, és csökkenti a hibák vagy a teljesítményromlás esélyét. CE Biztonság Régió Erópa Tanúsítvány CE Megfelelőségi tanúsítvány Az EN 665 szabvány szerint Telepítési/Rendszerfelépítési segédlet A felszerelés egyszerű a beépített rgós karokkal, amelyek biztonságosan rögzítik a mennyezeti hangszórót a kivágásban mm vastagságú mennyezetben lehet elhelyezni. Egy tartozék sablon segítségével pontosan ki lehet jelölni a kivágást a mennyezeti panelekben. Az elektromos csatlakozás lengőkábellel történik úgy, hogy az egyes színeket a megfelelő transzformátor más-más primer kivezetéséhez kell kötni. Három 1 V-os primer kivezetés van a megfelelő transzformátoron, hogy ki lehessen választani a névleges teljes, fél és negyed teljesítményt.

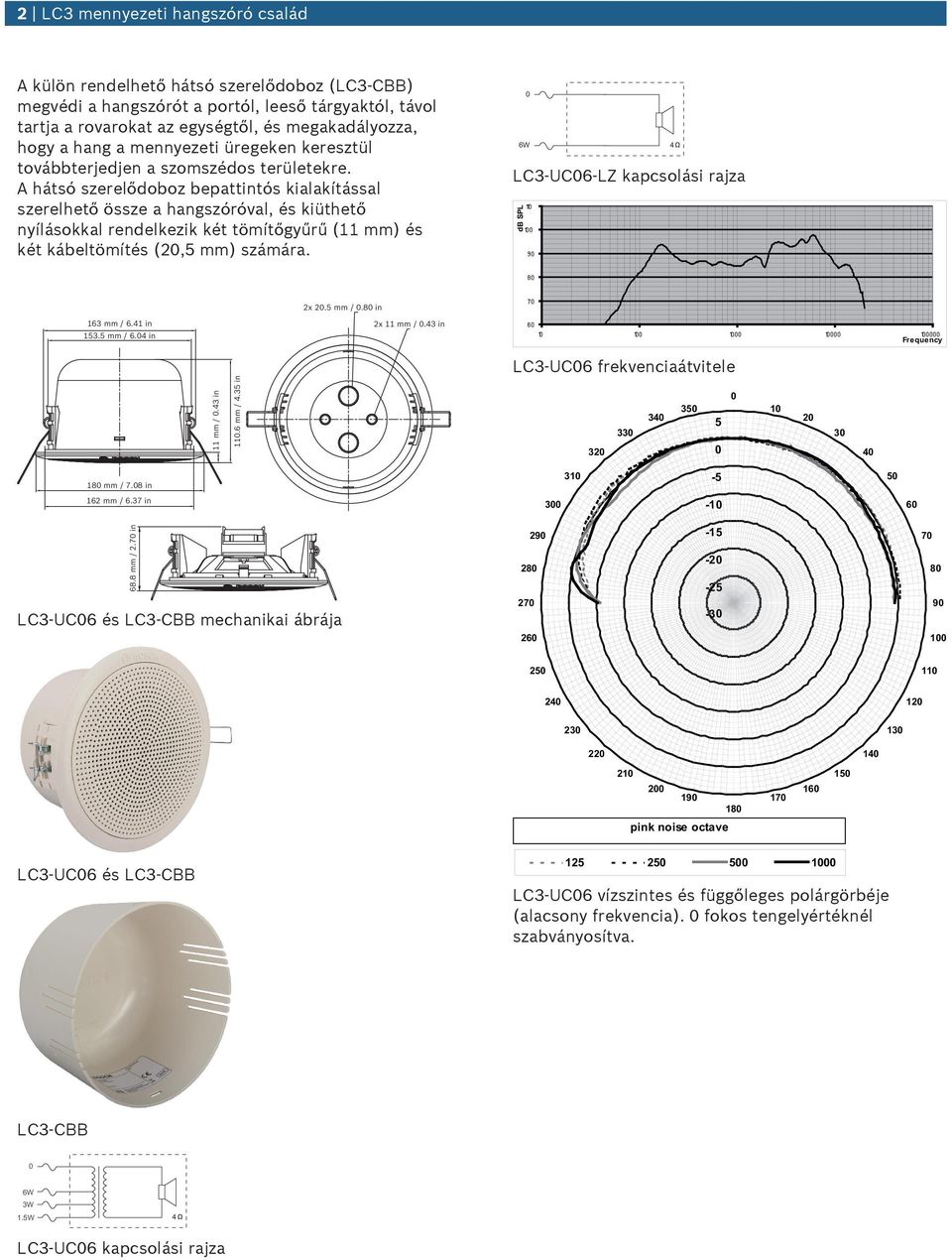

2 2 LC3 mennyezeti hangszóró család A külön rendelhető hátsó szerelődoboz (LC3 CBB) megvédi a hangszórót a portól, leeső tárgyaktól, távol tartja a rovarokat az egységtől, és megakadályozza, hogy a hang a mennyezeti üregeken keresztül továbbterjedjen a szomszédos területekre. A hátsó szerelődoboz bepattintós kialakítással szerelhető össze a hangszóróval, és kiüthető nyílásokkal rendelkezik két tömítőgyűrű (11 mm) és két kábeltömítés (2,5 mm) számára. 1.6W 4 LC3 UC6 LZ kapcsolási rajza db SPL mm / 6.41 in mm / 6.4 in 2x 2.5 mm /.8 in 2x 11 mm /.43 in Freqency LC3 UC6 frekvenciaátvitele 11 mm /.43 in 11.6 mm / 4.35 in mm / 7.8 in mm / 6.37 in mm / 2.7 in LC3 UC6 és LC3 CBB mechanikai ábrája pink noise octave LC3 UC6 és LC3 CBB LC3 UC6 vízszintes és függőleges polárgörbéje (alacsony frekvencia). fokos tengelyértéknél szabványosítva. LC3 CBB 6W 3W 1.5W 4 LC3 UC6 kapcsolási rajza

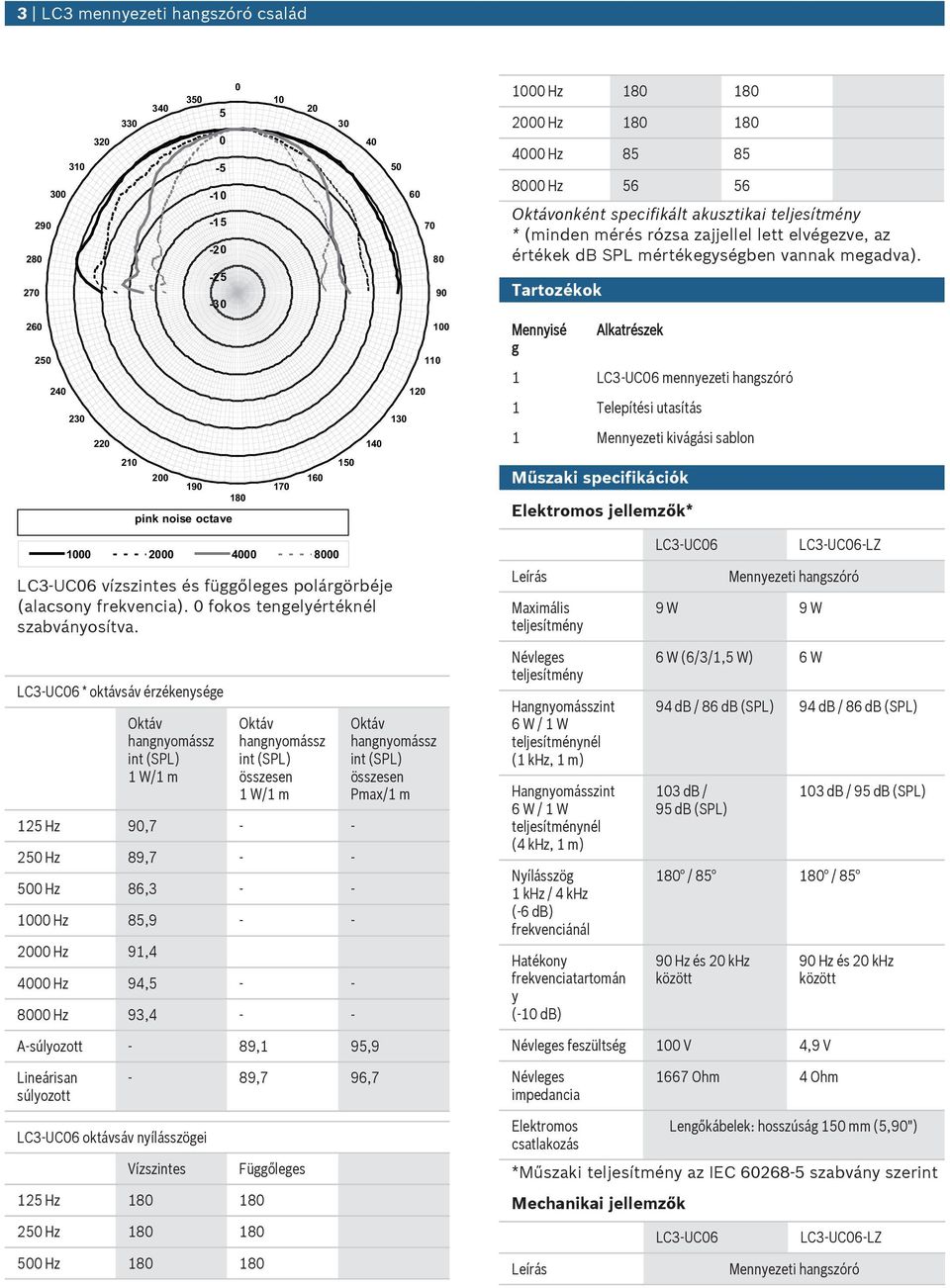

3 3 LC3 mennyezeti hangszóró család pink noise octave LC3 UC6 vízszintes és függőleges polárgörbéje (alacsony frekvencia). fokos tengelyértéknél szabványosítva. LC3 UC6 * oktávsáv érzékenysége 1 W/1 m összesen 1 W/1 m 125 Hz 9, Hz 89, Hz 86, Hz 85, Hz 91,4 4 Hz 94, Hz 93, összesen Pmax/1 m Hz Hz Hz Hz onként specifikált aksztikai teljesítmény * (minden mérés rózsa zajjellel lett elvégezve, az értékek db SPL mértékegységben vannak megadva). Tartozékok Mennyisé g Alkatrészek 1 LC3 UC6 mennyezeti hangszóró 1 Telepítési tasítás 1 Mennyezeti kivágási sablon Műszaki specifikációk Elektromos jellemzők* Maximális teljesítmény Névleges teljesítmény Hangnyomásszint 6 W / 1 W teljesítménynél (1 khz, 1 m) Hangnyomásszint 6 W / 1 W teljesítménynél (4 khz, 1 m) Nyílásszög 1 khz / 4 khz (-6 db) frekvenciánál Hatékony frekvenciatartomán y (-1 db) LC3 UC6 LC3 UC6-LZ Mennyezeti hangszóró 9 W 9 W 6 W (6/3/1,5 W) 6 W 94 db / 86 db (SPL) 94 db / 86 db (SPL) 13 db / 95 db (SPL) 18 / / 85 9 Hz és 2 khz között 13 db / 95 db (SPL) 9 Hz és 2 khz között A-súlyozott - 89,1 95,9 Névleges feszültség 1 V 4,9 V Lineárisan súlyozott - 89,7 96,7 Névleges impedancia 1667 Ohm 4 Ohm LC3 UC6 oktávsáv nyílásszögei Vízszintes Függőleges 125 Hz Hz Hz Elektromos csatlakozás Lengőkábelek: hosszúság 15 mm (5,9") *Műszaki teljesítmény az IEC szabvány szerint Mechanikai jellemzők LC3 UC6 LC3 UC6 LZ Mennyezeti hangszóró

4 4 LC3 mennyezeti hangszóró család Átmérő 18 mm (7,8") 18 mm (7,8") Kivágás szereléshez 167 mm (6,57") 167 mm (6,57") Max. mennyezetvastagsá g 5 25 mm (,19-,98") 5 25 mm (,19-,98") Legnagyobb mélység 59 mm (2,32") 59 mm (2,32") Anyag (keret, elülső rács) Tömeg 475 g (1,4 font) 337 g (,74 font) Szín Fehér (RAL 91) Fehér (RAL 91) LC3 CBB Szerelődoboz Átmérő 148 mm (5,82") Legnagyobb mélység Anyag Tömeg 96,3 mm (3,79") 11 g (,24 font) Szín Fehér (RAL 91) Környezeti jellemzők Üzemi hőmérséklet Tárolási hőmérséklet -25 ºC és +55 ºC (-13 ºF és +131 ºF) között -4 ºC és +7 ºC (-4 ºF és +158 ºF) között Relatív páratartalom <95% Rendelési információ LC3 UC6 mennyezeti hangszóró Mennyezeti hangszóró 6 W, kerek rács és keret, 2 beépített rgós karral a mennyezetre szerelhető, fehér RAL 91. Rendelésszám LC3-UC6 LC3 UC6 LZ mennyezeti hangszóró Mennyezeti hangszóró 6 W, alacsony impedanciájú (4 Ohm) változat, kerek rács és keret, 2 beépített rgós karral a mennyezetre szerelhető, fehér RAL 91. Rendelésszám LC3-UC6-LZ Hardvertartozékok LC3 CBB hátsó szerelődoboz Szerelődoboz LC3 mennyezeti hangszórókhoz, teljesen védi a hangszórót a portól és a csepegő víztől, valamint a rovaroktól, és megakadályozza, hogy a hang a mennyezeti üregen keresztül továbbterjedjen a szomszédos területekre, fehér RAL 91. Rendelésszám LC3-CBB
