VIP X1600 XF moduláris, nagy teljesítményű videokódoló

Átírás

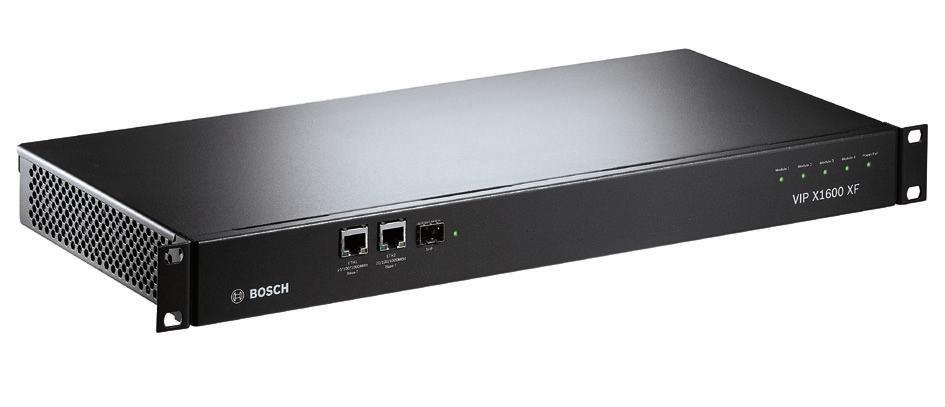

1 Video VIP X1600 XF modláris, nagy teljesítményű videokódoló VIP X1600 XF modláris, nagy teljesítményű videokódoló Akár 16 bemeneti videocsatorna Modláris, és üzem közben cserélhető videomodlokkal bővíthető Közvetlen vagy hálózathoz kapcsolódó iscsi RAID Intelligens video-mozgásérzékelés és kameraszabotázs-érzékelés a kódoló modlokon ONVIF-kompatibilis A VIP X1600 XF egy modláris, nagy teljesítményű CCTV videokódoló rendszer. Minden egyes VIP X1600 XF egy 4 x 4 csatornás egység, amely legfeljebb 4, működés közben cserélhető modlt tartalmaz, lehetővé téve bármikor modlok hozzáadását és cseréjét anélkül, hogy megszakadna az átvitel a többi modlhoz tartozó csatornákon. A VIP-X1600-XFB alaprendszer két 1 Gb/s Ethernet porttal rendelkezik az előlapon, és egy további 1 Gb/s Ethernet porttal a hátlapon. Ez szélesebb hálózati csatlakoztatási lehetőséget kínál, és lehetővé teszi a racken belüli kábelezést, mint példál a közvetlen csatlakoztatást egy iscsi tárolótömbhöz. Az alaprendszer előlapján egy 1 Gb/s SFP csatlakozóhely is található, amelynek segítségével példál közvetlen üvegszálas kapcsolat hozható létre távoli hálózattal. Az olyan alkalmazások számára, amelyek nem tdják kihasználni ezeket az előnyöket, a VIP-X1600-B rack alaprendszer olyan kiépítésben is rendelhető, amely csak két 1 Gb/s Ethernet porttal rendelkezik egyik az előlapon, a másik hátl található. A VIP X1600 XF H.264 Main profile kódolómodlok (VIP-X1600-XFM4A/XFM4B) valósidejű H.264 tömörített IP-n keresztüli videót nyújtanak, amely kameránként két különböző adatfolyamot biztosít teljes képfrissítési sebességgel, különböző célokra is a legjobb minőségen. Példál a legkisebb késleltetéssel működő adatfolyam az élő megtekintésre szolgálhat, míg a második adatfolyamot úgy optimalizálták, hogy a rögzítés csak kis tárhelyet igényeljen. Emellett hardveres gyorsítóval is rendelkeznek a VCA fnkciókhoz, amely új alapokra helyezi az intelligens működtetés fogalmát. A BILINX kommnikációt koaxiális kábelen támogató modlverzió is kapható. A videó számítógépen, a Bosch átfogó videofelügyeleti rendszere segítségével, a Bosch IntiKey billentyűzetével, vagy anélkül is megjeleníthető. Alternatív lehetőségként webböngészőt is használhat. Ezek a nagy teljesítményű, többcsatornás, korszerű iscsi-rögzítéses készülékek napjaink egyik legkiválóbb, IP-hálózati CCTV videóját szolgáltatják. A megbízható kialakítású VIP X1600 XF üzem közben cserélhető videomodlokkal, kettős redndáns tápegységbemenetekkel és redndáns hálózati portokkal rendelkezik. A Bosch VideoSDK biztosítja azokat az eszközöket, amelyek segítségével a VIP X1600 XFösszekapcsolható más videofelügyeleti rendszerekkel.

2 2 VIP X1600 XF modláris, nagy teljesítményű videokódoló Rendszeráttekintés 1 VIP X1600 XF akár 16 analóg kamerával, hálózati iscsi adattárolással, vagy csak adatfolyammal 2 2 db VIP X1600 XF akár 16 analóg kamerával 3 Közvetlenül csatlakozó iscsi RAID 4 Hálózatra csatlakoztatott iscsi RAID egység 5 NVR-kiszolgáló SCSI-csatlakozással a nagy kapacitású RAID egységhez 6 Kezelőállomás IntiKey billentyűzettel 7 VIDEOJET dekóderek 8 Monitorok Főbb fnkciók Rgalmasság A VIP X1600 XF támogatja a közvetlenül az egységhez csatlakoztatott rögzítést (intelligens rögzítés), vagy IPhálózaton keresztül egy központi hálózati videorögzítőhöz (NVR) csatlakoztatott külső tárhelyeket. Az intelligens rögzítéshez egy iscsi RAID egységet kell közvetlenül a VIP X1600 XF eszközhöz csatlakoztatni, így a rendszer rögzítési teljesítménye teljes mértékben független a hálózat teljesítményétől. Az iscsi RAID tárhelye révén a VIP X1600 XF hagyományos DVR-működésre, valamint nagy teljesítményű, élő hálózati videoközvetítésre is képes. A VIP X1600 XF támogatja a Bosch rgalmas és bővíthető rögzítéskezelő szoftverét, a Bosch Video Recording Manager-t. Ez lehetővé teszi a rögzítés tárhelyének rgalmas hozzárendelését kameraszinten, beleértve a terhelés kiegyenlítését és a rögzítési redndancia lehetőségeit.a Bosch Video Recording Manager elérhető önálló rendszerként, vagy a Bosch Video Management Systembe ágyazva. Dal Streaming A VIP X1600 XF kódolómodlok Dal Streaming fnkciója két, egymástól független IP videoadatfolyamot hoz létre csatornánként, ha elegendő számítási kapacitás áll rendelkezésre. A két különböző minőségi szinten történő megjelenítés és rögzítés tárhely- és sávszélesség-takarékos megoldást jelent. Riasztás esetén t tdnak küldeni csatolt JPEGképekkel. Kettős rögzítés Az adatfolyamokat külön-külön, más-más adathordozóra is rögzítheti. Így a videót példál központilag a VRM Video Recording Manager által kezelt iscsi meghajtókra, másodlagosan pedig helyi adathordozóra rögzítheti. Rögzítési profilok A kódolómodlok igen rgalmas felvételütemezővel rendelkeznek, amely akár tíz programozható rögzítési profilt is biztosít, és lehetővé teszi önállóan hozzárendelt kameraprofilok használatát. Ezekkel a profilokkal felgyorsítható a képfrissítési sebesség, valamint növelhető a felbontás riasztás esetén, rögzítési tárhelyet megtakarítva a riasztáson kívüli időszakokban. Hozzáférés védelme Az eszközök különböző biztonsági szinteket kínálnak a hálózathoz, az egységhez és az adatcsatornákhoz való hozzáféréshez. A háromszintű jelszavas védelmen túlmenően támogatják a 802.1x hitelesítést, RADIUS szervert használva az azonosításhoz. A webböngészőhozzáférés HTTPS segítségével tehető biztonságossá, az egységben tárolt SSL tanúsítvány használatával. Intelligens működés A beépített videotartalom-elemzéssel rendelkező VIP X1600 XF kódolómodlok tovább erősítik az intelligens működés elvét, ahol a csúcskategóriás eszközök egyre intelligensebbé válnak. A VIP X1600 XF kódolómodl beépített MOTION+ videomozgásérzékelővel kapható. Ez a mozgásérzékelő algoritms a képpontok változásán alapl, és magában foglalja az objektm méret alapján történő szűrését és a kifinomlt szabotázsészlelés képességeit. A Bosch további speciális videotartalom-elemzési (VCA) alkalmazásokat kínál intelligens videoelemzéssel (IVA). Licencelhető opció, amely az IVA-algoritmst digitális képalkotó technológiára alapozza, amely a pixelek, a szerkezet és a mozgás (pályagörbe) változásainak többszintű képelemzését alkalmazza. Megtekintés Tekintse meg a VIP X1600 XF kódolómodl videóját számítógépen webböngésző használatával, a Bosch Video Management Systemben, vagy integrálja más videokezelő rendszerbe. Az IP-videót nagy teljesítményű VIDEOJET dekóderre vagy monitorfalra küldve kiváló minőségű videót lehet bemtatni.

3 3 VIP X1600 XF modláris, nagy teljesítményű videokódoló Egyszerű frissítés A VIP X1600 XF modlok távolról bármikor frissíthetők, amikor új firmware jelenik meg. Ez biztosítja mindig a naprakész termékek elérhetőségét, így kis erőfeszítéssel védve a berházást. Megfelel az ONVIF előírásainak Az ONVIF 1.02 és ONVIF Profile S előírásainak való megfelelés tökéletes együttműködést biztosít a hálózati videotermékekkel, gyártótól függetlenül. Emellett a készülék firmware programja támogatja az ONVIF 2.2 specifikáció összes alkalmazható fnkcióját. Az ONVIF-kompatibilis eszközök lehetővé teszik élő video-, hang- és metaadatok cseréjét és az információk felügyeletét, továbbá biztosítják az atomatiks eszközfelismerést és a hálózati alkalmazásokhoz - példál videokezelő rendszerekhez - való atomatiks csatlakozást. Tanúsítványok és engedélyek Biztonság Szám IEC Engedélyek Tanúsítvány Erópa CE VIP X1600 XF Egyesült Államok CE CE UL VIP X1600 XFM4 VIP X1600 tápegység UL online tanúsítványkönyvtár (hivatkozás) Kína CCC VIP X1600 tápegység Telepítési/Rendszerfelépítési segédlet H.264 kódolómodlok (VIP-X1600-XFM4A/XFM4B) Valamennyi H.264 kódolómodl négy kamerabemenettel rendelkezik, amelyek támogatják a Dal Streaming fnkciót. A kódoláshoz speciális hardvert, valamint VCA-t biztosítanak, ezáltal a képfrissítési sebességük, a felbontási beállításaik és a Dal Streaming sincs korlátozva: 1. adatfolyam 2. adatfolyam 4CIF/D1 30 kép/mp 30 kép/mp Rendszer Szám IEC EN CIF 30 kép/mp 30 kép/mp kép/mp = képfrissítési ütem, kép/másodperc Elölnézet, alaprendszerek Elektromágneses kompatibilitás EU Szám EN Video- és adioberendezés EN EN Riasztórendszerek EN EN EN55022 ITE EN55024 ITE EN VIP-X1600-XFB 1 2 db redndáns 10/100/1000 Base-T Gigabit Ethernet 2 1 db SFP csatlakozóhely Gigabit Ethernet csatoló, pl. száloptika számára 3 5 db állapotjelző LED EN EN EN US FCC 47 CFR 1. fejezet 15. rész AU AS/NZS 3548 JP VCCI-3/ , B osztály VIP-X1600-B 1 1 x 10/100/1000 Base-T Gigabit Ethernet (a hátoldali Ethernet csatolóval való együttes használat eredményeként elért redndancia) 2 Ezek a csatolók nem rendelhetők a VIP-X1600-B-hez 3 5 db állapotjelző LED

4 4 VIP X1600 XF modláris, nagy teljesítményű videokódoló Hátlnézet, alaprendszerek Modlszerelvény 4 4 db modl-csatlakozóhely 5 1 x 10/100/1000 Base-T Gigabit Ethernet (az előlapi Ethernet csatolóval való együttes használat eredményeként elért redndancia) 6 2 db tápellátás-bemenet (redndáns használat is lehetséges) H.264 kódoló modl, közelről VIP X1600 XF modlszerelvény Tartozékok VIP X1600 XF alaprendszerek Mennyis ég Alkatrész 1 VIP-X1600-XFB rack alaprendszer, vagy VIP-X1600-B rack alaprendszer 1 Szerelőegység 19"-os rackhez 1 Gyorstelepítési útmtató 1 CD-ROM szoftverrel és dokmentációval A modlokat és a tápegységet nem tartalmazza, ezek külön rendelhetők. VIP X1600 XF modlok 1 Vonalszintű bemeneti/kimeneti adiocsatlakozók Mennyis ég Alkatrész 2 4 db riasztóbemenet és 1 db relékimenet 3 COM-port (RS-232/485) 4 4 db videokimenet Rack-fiókos szerelés 1 VIP-X1600-XFM4A 4-csatornás H.264 kódolómodl, vagy VIP-X1600-XFM4B 4-csatornás H.264 kódolómodl 1 Gyorstelepítési útmtató VIP X1600 XF önálló tápegység Mennyis ég Alkatrész 1 VIP-X1600-PS önálló tápellátás (EU/US, UK, és AUS verziók rendelhetők) 1 Tápkábel (egy-egy EU/US) Műszaki specifikációk Alaprendszerek Tápegység VIP X1600 XF rack szekrénybe szerelés tartozékai Elektromos jellemzők Bemenet V AC, Hz, 1,6 A Kimenet 12 V DC, 5 A max.

5 5 VIP X1600 XF modláris, nagy teljesítményű videokódoló Tápegység Mechaniks jellemzők Méretek (Ma x Szé x Mé) Tömeg Kb. 0,4 kg 35 x 118 x 52 mm (kábelaljzat nélkül) Csatlakozók IEC 320, Switchcraft 760 Környezeti feltételek Üzemi hőmérséklet Tárolási hőmérséklet Relatív páratartalom: Hálózat VIP-X1600- XFB Ethernet SFP 0 C C -40 C +85 C 10-95%, nem kondenzáló Három port (2 elöl, 1 hátl) 10/100/1000 Base-T, atomatiks kapcsolású, fél/teljes dplex, RJ45 1 Gb/s SFP (small form-factor plggable) csatlakozóhely elöl Környezeti feltételek Relatív páratartalom: Hőérték 0-95%, nem kondenzáló Max. 170 BTU/h H.264 kódolómodlok (VIP-X1600-XFM4A/XFM4B) Bemenet/kimenet Videó Hang Riasztás csatlakozó BNC 4 db bemenet impedancia 75 ohm, kapcsolható jel Analóg kompozit, 0,7-1,2 Vpp, NTSC vagy PAL 2 db mono vonalbemenet, 1 db mono vonalkimenet csatlakozó 2 db 3,5 mm sztereó jack jelbemenet 9 kohm jellemző, max. 5,5 Vpp jelkimenet 3,0 Vpp 10 kohm/1,7 Vpp 16 ohm esetén, jellemzően 4 db bemenet csatlakozó Csíptetőaljzat (cspaszított záróérintkezőhöz) Protokollok Hálózat VIP-X1600- B Ethernet Protokollok IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP, IGMP V2/V3, ICMP, RTSP, FTP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB II), 802.1x, SMTP, iscsi, UPnP (SSDP), RSTP Két port (1 elöl, 1 hátl) 10/100/1000 Base- T, atomatiks kapcsolású, fél/teljes dplex, RJ45 IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP, IGMP V2/V3, ICMP, RTSP, FTP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB II), 802.1x, SMTP, iscsi, UPnP (SSDP), RSTP Relé aktiválási ellenállás Max. 10 ohm 1 kimenet csatlakozó Csíptetőaljzat jel 30 Vpp (SELV), 0,2 A COM-port Videó Csíptetőaljzat, RS-232/422/485 Szabványok H.264 MP, H.264 BP+ (ISO/IEC ) M-JPEG Adatsebesség 9,6 kb/s 6 Mb/s csatornánként (MP) Mechaniks jellemzők Méretek (Ma x Szé x Mé) Szín Tömeg Környezeti feltételek 44 x 440 x 210 mm (konzolok nélkül) Szénfekete Kb. 4,0 kg 4 modllal Üzemi hőmérséklet 0 C C Tárolási hőmérséklet 0 C C 9,6 kb/s - 2,5 Mb/s csatornánként (BP+) Felbontás Vízszintes x függőleges PAL/NTSC 4CIF/D1 704 x 576/480 (25/30 kép/mp) 2CIF 704 x 288/240 (25/30 kép/mp) 2/3 D1 464 x 576/480 (25/30 kép/mp) 1/2 D1 352 x 576/480 (25/30 kép/mp) CIF 352 x 288/240 (25/30 kép/mp) QCIF 176 x 144/120 (25/30 kép/mp) GOP-szerkezet I, IP, IPBB, IBBRBP Teljes IP-késleltetés 120 ms

6 6 VIP X1600 XF modláris, nagy teljesítményű videokódoló Videó Kettős adatfolyam Minden csatornán külön Vezérlés Ultrak KD6 Képfrissítési sebesség Hang AAC G.711 Profil AAC-LC Frekvenciatar tomány Adatsebessé g Frekvenciatar tomány 1-50/60 (PAL/NTSC) 300 Hz - 6,4 khz 48 kb/s 16 khz mintavételi frekvenciánál 300 Hz - 3,4 khz VT VPT4x Környezeti feltételek Üzemi hőmérséklet 0 C C Tárolási hőmérséklet 0 C C Relatív páratartalom: * Csak alapfnkciók, nem érvényesíthető teljes fnkcionalitás. A Bosch nem vállal felelősséget, ha a fnkciók nem elérhetőek, vagy nem működnek minden körülmények között. Csak 2 telepített modllal: 0 C C 0-95%, nem kondenzáló L16 Adatsebessé g Frekvenciatar tomány Adatsebessé g 80 kb/s 8 khz mintavételi frekvenciánál 300 Hz - 6,4 khz 640 kb/s 16 khz mintavételi frekvenciánál Rendelési információ VIP-X1600-XFB VIP-X1600-XFB alaprendszer Rendelésszám VIP-X1600-XFB VIP-X1600-B VIP-X1600-B alaprendszer Rendelésszám VIP-X1600-B Jel-zaj viszony Hálózat Protokollok Titkosítás Vezérlés Szoftverfrissítés Konfigráció Kameravezérlés > 50 db IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP, IGMP V2/V3, ICMP, RTSP, FTP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB II), 802.1x, SMTP, iscsi, UPnP (SSDP) TLS 1.0, SSL, DES, 3DES, AES Flash ROM, távolról programozható Configration Manager vagy webböngésző Soros csatolón keresztül; támogatott* protokollok és eszközök: Bosch AUTODOME, HSPT, MIC1 300 IP, TC8x00 Canon VCC1, VC-C4R CBC SMD 12P/12PII/20P JVC TK-C676 Panasonic WV-CS850 Pelco Spectra D/P Sensomatic SpeedDome Ultra Sony EVI D30/31/D100 VIP-X1600-XFM4A VIP X1600 XF négycsatornás H.264 video-/adiomodl, soros I/O, 4 riasztóbemenet, 1 relé, kettős monó adio bemenet, monó adio kimenet Rendelésszám VIP-X1600-XFM4A VIP-X1600-XFM4B VIP X1600 XF négycsatornás H.264 video-/adiomodl BILINX támogatással, soros I/O, 4 riasztóbemenet, 1 relé, kettős mono adiobemenet, mono adiokimenet Rendelésszám VIP-X1600-XFM4B Hardvertartozékok VIPX1600PS VIP X1600 önálló tápellátás, EU és US Rendelésszám VIP-X1600-PS VIPX1600PS UK VIP X1600 önálló tápellátás, Nagy-Britannia Rendelésszám VIP-X1600-PSUK VIPX1600PS AUS VIP X1600 önálló tápellátás, Asztrália Rendelésszám VIP-X1600-PSAU Szoftvertartozékok IVA licenc, négycsatornás kódoló IVA 4.xx/5.xx VCA szoftverlicenc négycsatornás kódolóhoz (e licenc) Rendelésszám MVC-FIVA4-ENC4
