1 KEM-KIK Kamarai Vállalkozók Klub Gázszerelők Szekciója Gáztervek és Műszaki ellenőrzések követelményei Tatabánya november 12.

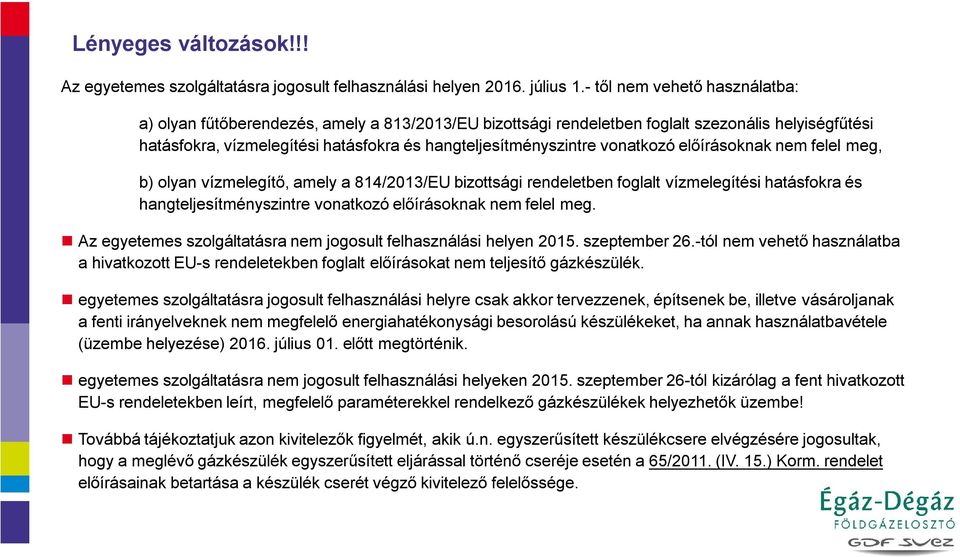

2 Lényeges változások!!! Az egyetemes szolgáltatásra jogosult felhasználási helyen július 1.- től nem vehető használatba: a) olyan fűtőberendezés, amely a 813/2013/EU bizottsági rendeletben foglalt szezonális helyiségfűtési hatásfokra, vízmelegítési hatásfokra és hangteljesítményszintre vonatkozó előírásoknak nem felel meg, b) olyan vízmelegítő, amely a 814/2013/EU bizottsági rendeletben foglalt vízmelegítési hatásfokra és hangteljesítményszintre vonatkozó előírásoknak nem felel meg. Az egyetemes szolgáltatásra nem jogosult felhasználási helyen szeptember 26.-tól nem vehető használatba a hivatkozott EU-s rendeletekben foglalt előírásokat nem teljesítő gázkészülék. egyetemes szolgáltatásra jogosult felhasználási helyre csak akkor tervezzenek, építsenek be, illetve vásároljanak a fenti irányelveknek nem megfelelő energiahatékonysági besorolású készülékeket, ha annak használatbavétele (üzembe helyezése) július 01. előtt megtörténik. egyetemes szolgáltatásra nem jogosult felhasználási helyeken szeptember 26-tól kizárólag a fent hivatkozott EU-s rendeletekben leírt, megfelelő paraméterekkel rendelkező gázkészülékek helyezhetők üzembe! Továbbá tájékoztatjuk azon kivitelezők figyelmét, akik ú.n. egyszerűsített készülékcsere elvégzésére jogosultak, hogy a meglévő gázkészülék egyszerűsített eljárással történő cseréje esetén a 65/2011. (IV. 15.) Korm. rendelet előírásainak betartása a készülék cserét végző kivitelező felelőssége.

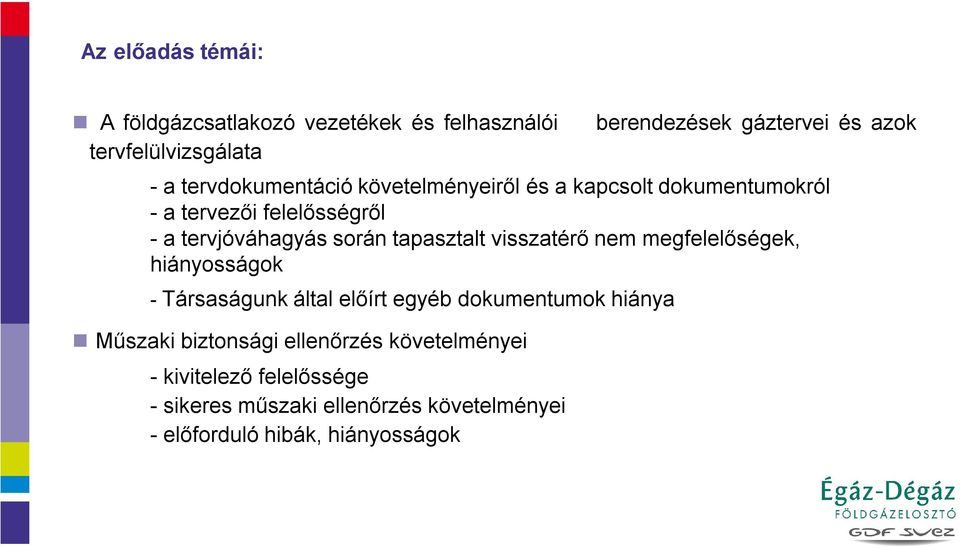

3 Az előadás témái: A földgázcsatlakozó vezetékek és felhasználói tervfelülvizsgálata berendezések gáztervei és azok - a tervdokumentáció követelményeiről és a kapcsolt dokumentumokról - a tervezői felelősségről - a tervjóváhagyás során tapasztalt visszatérő nem megfelelőségek, hiányosságok - Társaságunk által előírt egyéb dokumentumok hiánya Műszaki biztonsági ellenőrzés követelményei - kivitelező felelőssége - sikeres műszaki ellenőrzés követelményei - előforduló hibák, hiányosságok

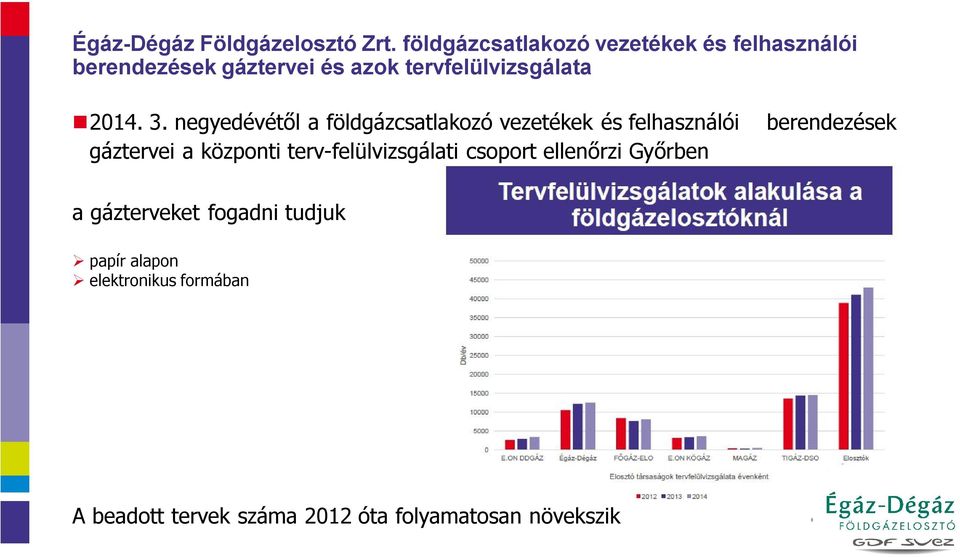

4 Égáz-Dégáz Földgázelosztó Zrt. földgázcsatlakozó vezetékek és felhasználói berendezések gáztervei és azok tervfelülvizsgálata negyedévétől a földgázcsatlakozó vezetékek és felhasználói gáztervei a központi terv-felülvizsgálati csoport ellenőrzi Győrben berendezések a gázterveket fogadni tudjuk papír alapon elektronikus formában A beadott tervek száma 2012 óta folyamatosan növekszik

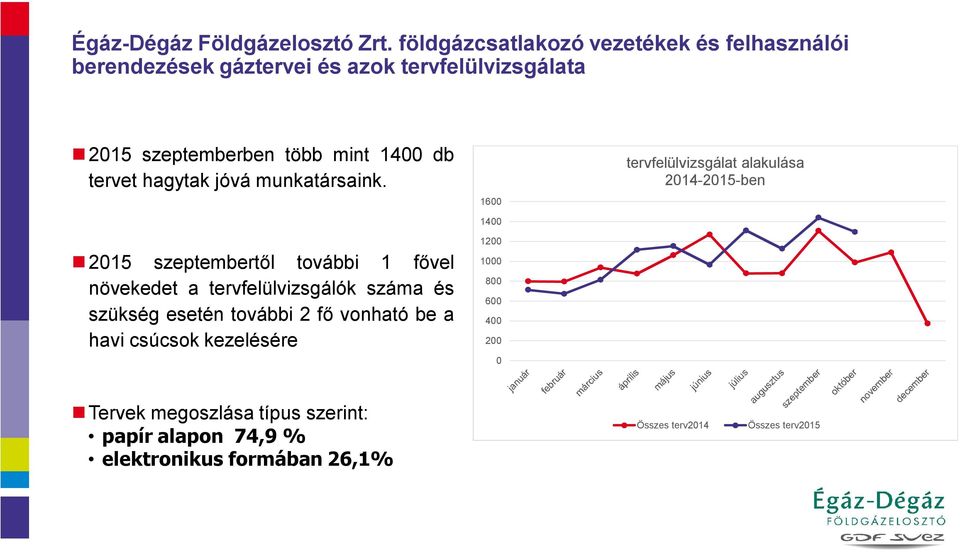

5 Égáz-Dégáz Földgázelosztó Zrt. földgázcsatlakozó vezetékek és felhasználói berendezések gáztervei és azok tervfelülvizsgálata 2015 szeptemberben több mint 1400 db tervet hagytak jóvá munkatársaink szeptembertől további 1 fővel növekedet a tervfelülvizsgálók száma és szükség esetén további 2 fő vonható be a havi csúcsok kezelésére tervfelülvizsgálat alakulása ben Tervek megoszlása típus szerint: papír alapon 74,9 % elektronikus formában 26,1% Összes terv2014 Összes terv2015

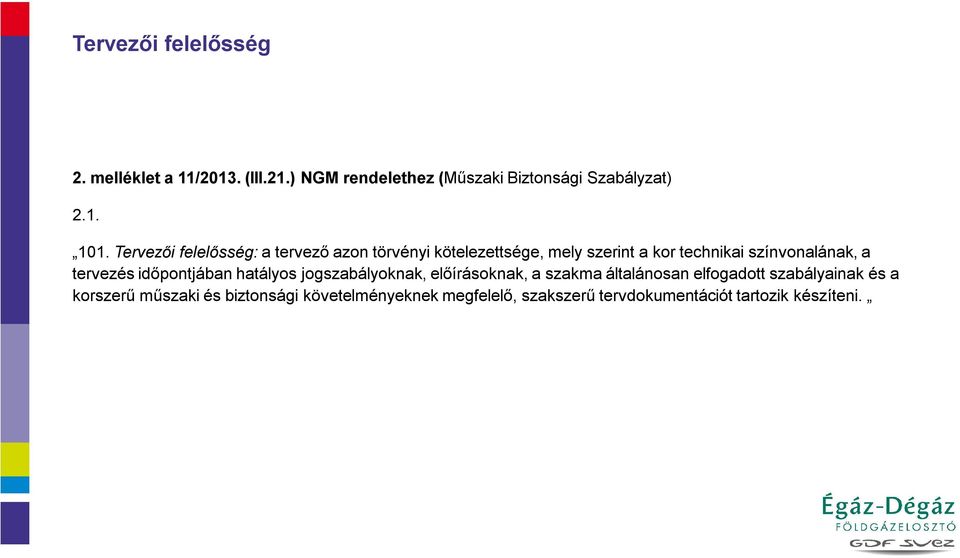

6 Tervezői felelősség 2. melléklet a 11/2013. (III.21.) NGM rendelethez (Műszaki Biztonsági Szabályzat) Tervezői felelősség: a tervező azon törvényi kötelezettsége, mely szerint a kor technikai színvonalának, a tervezés időpontjában hatályos jogszabályoknak, előírásoknak, a szakma általánosan elfogadott szabályainak és a korszerű műszaki és biztonsági követelményeknek megfelelő, szakszerű tervdokumentációt tartozik készíteni.

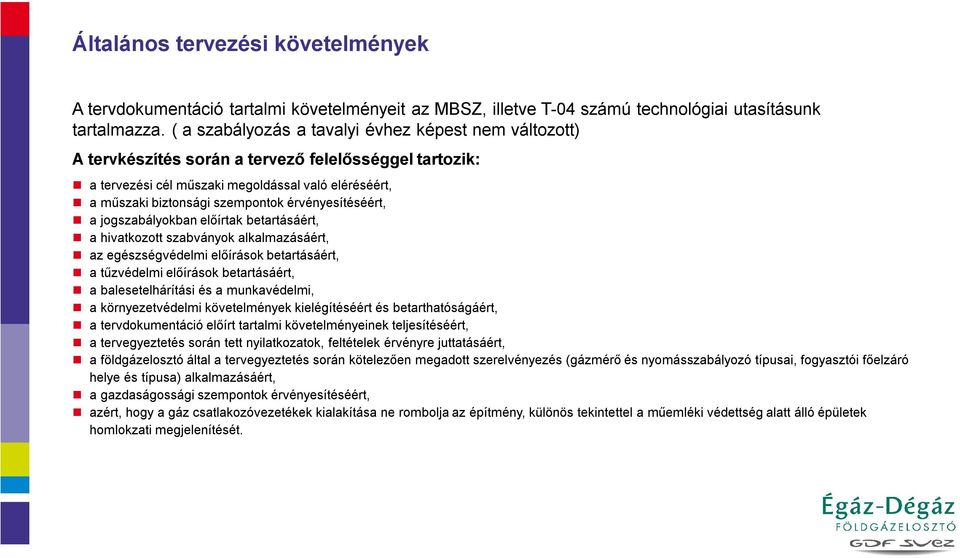

7 Általános tervezési követelmények A tervdokumentáció tartalmi követelményeit az MBSZ, illetve T-04 számú technológiai utasításunk tartalmazza. ( a szabályozás a tavalyi évhez képest nem változott) A tervkészítés során a tervező felelősséggel tartozik: a tervezési cél műszaki megoldással való eléréséért, a műszaki biztonsági szempontok érvényesítéséért, a jogszabályokban előírtak betartásáért, a hivatkozott szabványok alkalmazásáért, az egészségvédelmi előírások betartásáért, a tűzvédelmi előírások betartásáért, a balesetelhárítási és a munkavédelmi, a környezetvédelmi követelmények kielégítéséért és betarthatóságáért, a tervdokumentáció előírt tartalmi követelményeinek teljesítéséért, a tervegyeztetés során tett nyilatkozatok, feltételek érvényre juttatásáért, a földgázelosztó által a tervegyeztetés során kötelezően megadott szerelvényezés (gázmérő és nyomásszabályozó típusai, fogyasztói főelzáró helye és típusa) alkalmazásáért, a gazdaságossági szempontok érvényesítéséért, azért, hogy a gáz csatlakozóvezetékek kialakítása ne rombolja az építmény, különös tekintettel a műemléki védettség alatt álló épületek homlokzati megjelenítését.

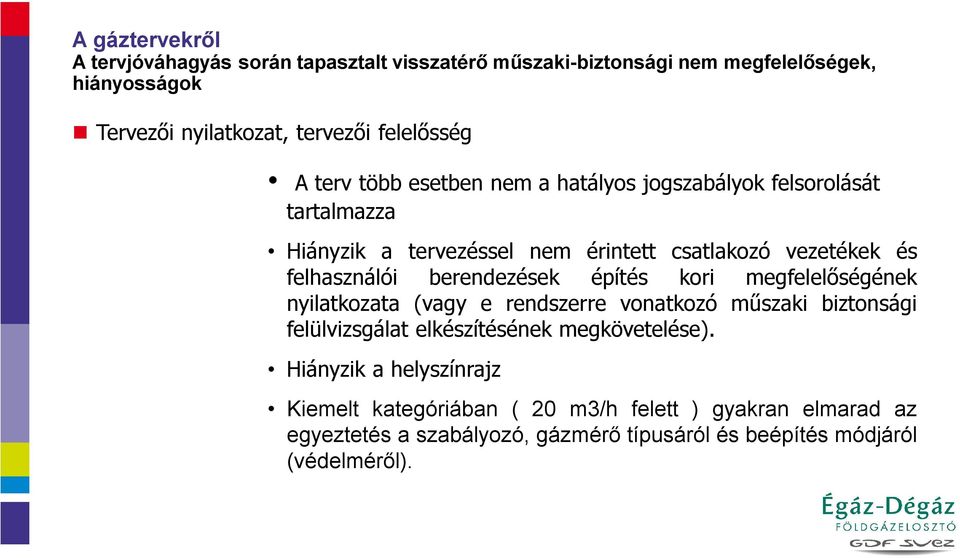

8 A gáztervekről A tervjóváhagyás során tapasztalt visszatérő műszaki-biztonsági nem megfelelőségek, hiányosságok Tervezői nyilatkozat, tervezői felelősség A terv több esetben nem a hatályos jogszabályok felsorolását tartalmazza Hiányzik a tervezéssel nem érintett csatlakozó vezetékek és felhasználói berendezések építés kori megfelelőségének nyilatkozata (vagy e rendszerre vonatkozó műszaki biztonsági felülvizsgálat elkészítésének megkövetelése). Hiányzik a helyszínrajz Kiemelt kategóriában ( 20 m3/h felett ) gyakran elmarad az egyeztetés a szabályozó, gázmérő típusáról és beépítés módjáról (védelméről).

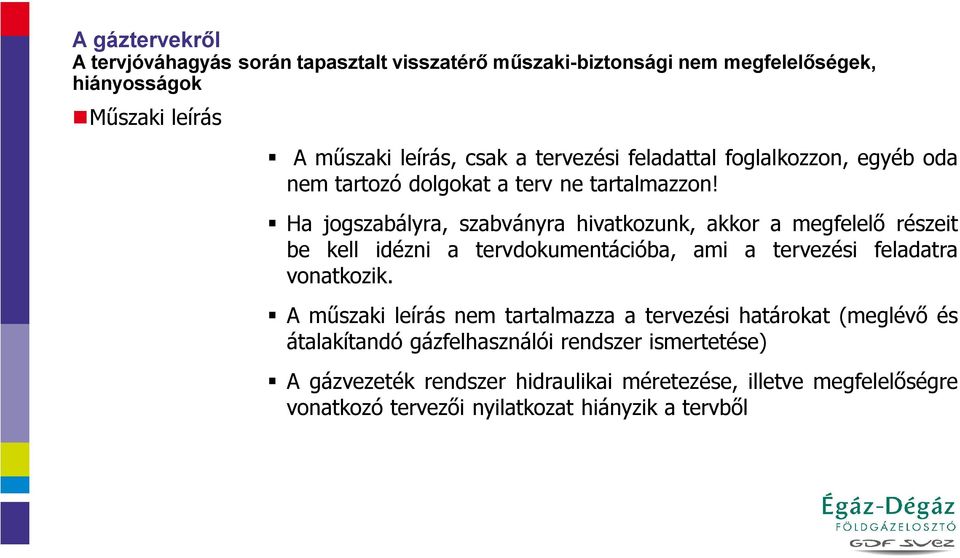

9 A gáztervekről A tervjóváhagyás során tapasztalt visszatérő műszaki-biztonsági nem megfelelőségek, hiányosságok Műszaki leírás A műszaki leírás, csak a tervezési feladattal foglalkozzon, egyéb oda nem tartozó dolgokat a terv ne tartalmazzon! Ha jogszabályra, szabványra hivatkozunk, akkor a megfelelő részeit be kell idézni a tervdokumentációba, ami a tervezési feladatra vonatkozik. A műszaki leírás nem tartalmazza a tervezési határokat (meglévő és átalakítandó gázfelhasználói rendszer ismertetése) A gázvezeték rendszer hidraulikai méretezése, illetve megfelelőségre vonatkozó tervezői nyilatkozat hiányzik a tervből

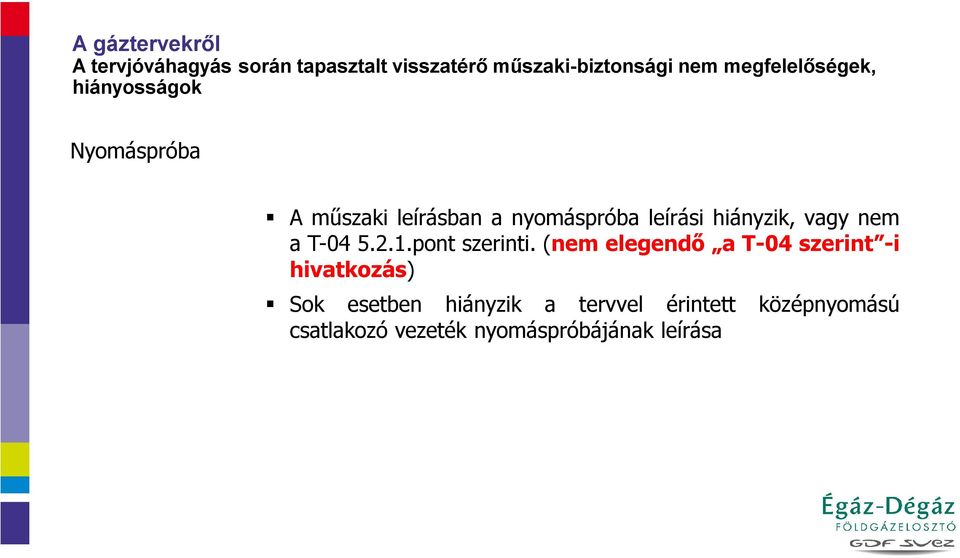

10 A gáztervekről A tervjóváhagyás során tapasztalt visszatérő műszaki-biztonsági nem megfelelőségek, hiányosságok Nyomáspróba A műszaki leírásban a nyomáspróba leírási hiányzik, vagy nem a T pont szerinti. (nem elegendő a T-04 szerint -i hivatkozás) Sok esetben hiányzik a tervvel érintett középnyomású csatlakozó vezeték nyomáspróbájának leírása

11 A gáztervekről A tervjóváhagyás során tapasztalt visszatérő műszaki-biztonsági nem megfelelőségek, hiányosságok Gázkészülékek légellátása A nyílt égésterű gázkészülékek légellátás tervezésénél hiányoznak légmennyiség számítások Nincsenek megadva a kialakuló nyomásviszonyok a légellátás számításához Nem azonos nyomásértékekkel számolnak a légellátás méretezésénél (pl adott ventilátor 25 Pa nyomáskülönbség mellett képes 60m3/h-t szállítani, a betervezett légbevezető ezt a mennyiséget már csak 45 Pa mellett biztosítja.) A betervezett légbevezetőket a gyári minimum kapacitással kell figyelembe venni minden esetben. A tervező nem nyilatkozik, hogy a gépi elszívás a légtér összeköttetésben lévő B típusú gázfogyasztó készülék vagy egyéb tüzelőberendezés égéstermék elvezetésére nincs káros hatással. ( T )

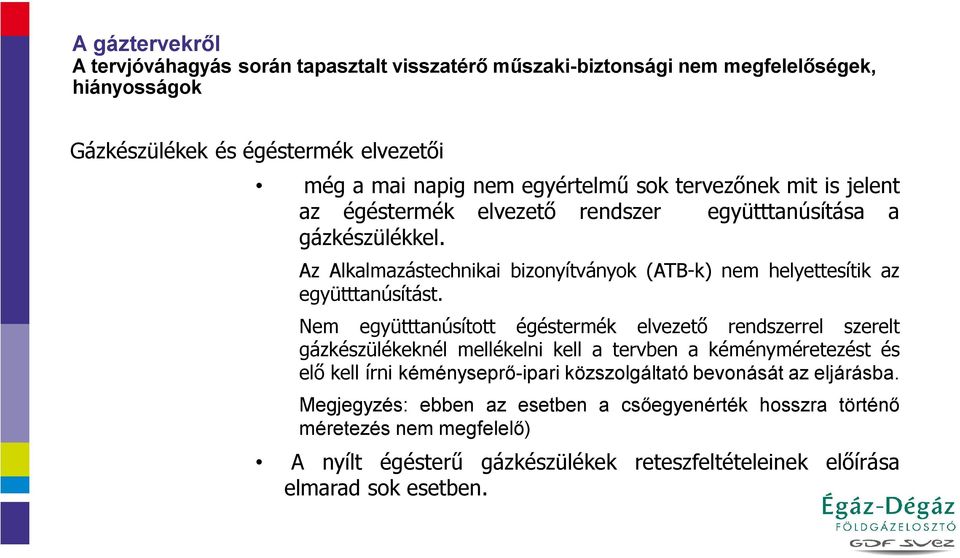

12 A gáztervekről A tervjóváhagyás során tapasztalt visszatérő műszaki-biztonsági nem megfelelőségek, hiányosságok Gázkészülékek és égéstermék elvezetői még a mai napig nem egyértelmű sok tervezőnek mit is jelent az égéstermék elvezető rendszer együtttanúsítása a gázkészülékkel. Az Alkalmazástechnikai bizonyítványok (ATB-k) nem helyettesítik az együtttanúsítást. Nem együtttanúsított égéstermék elvezető rendszerrel szerelt gázkészülékeknél mellékelni kell a tervben a kéményméretezést és elő kell írni kéményseprő-ipari közszolgáltató bevonását az eljárásba. Megjegyzés: ebben az esetben a csőegyenérték hosszra történő méretezés nem megfelelő) A nyílt égésterű gázkészülékek reteszfeltételeinek előírása elmarad sok esetben.

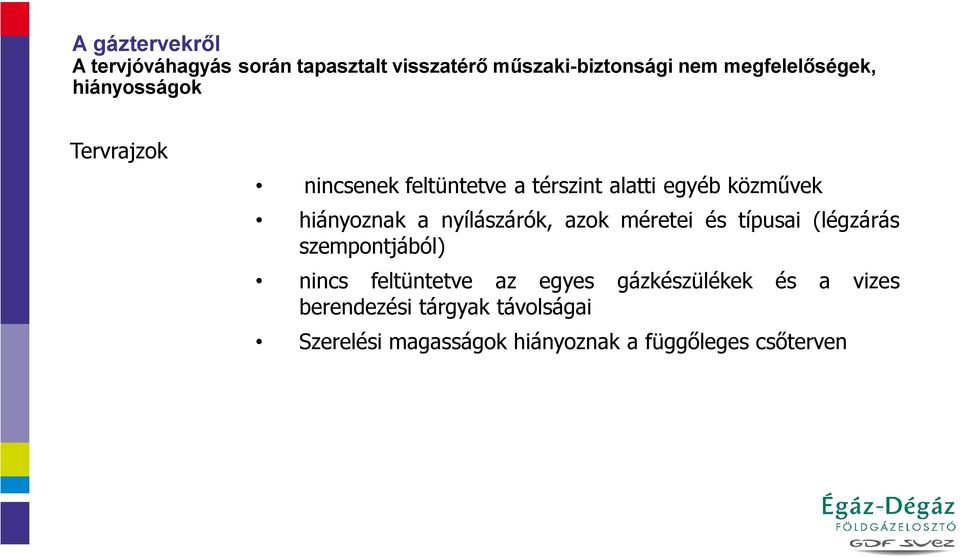

13 A gáztervekről A tervjóváhagyás során tapasztalt visszatérő műszaki-biztonsági nem megfelelőségek, hiányosságok Tervrajzok nincsenek feltüntetve a térszint alatti egyéb közművek hiányoznak a nyílászárók, azok méretei és típusai (légzárás szempontjából) nincs feltüntetve az egyes gázkészülékek és a vizes berendezési tárgyak távolságai Szerelési magasságok hiányoznak a függőleges csőterven

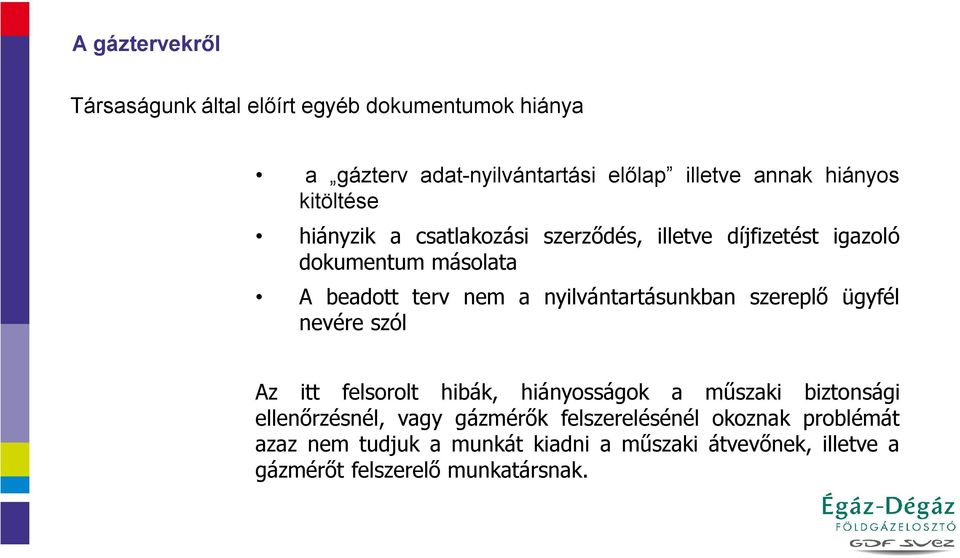

14 A gáztervekről Társaságunk által előírt egyéb dokumentumok hiánya a gázterv adat-nyilvántartási előlap illetve annak hiányos kitöltése hiányzik a csatlakozási szerződés, illetve díjfizetést igazoló dokumentum másolata A beadott terv nem a nyilvántartásunkban szereplő ügyfél nevére szól Az itt felsorolt hibák, hiányosságok a műszaki biztonsági ellenőrzésnél, vagy gázmérők felszerelésénél okoznak problémát azaz nem tudjuk a munkát kiadni a műszaki átvevőnek, illetve a gázmérőt felszerelő munkatársnak.

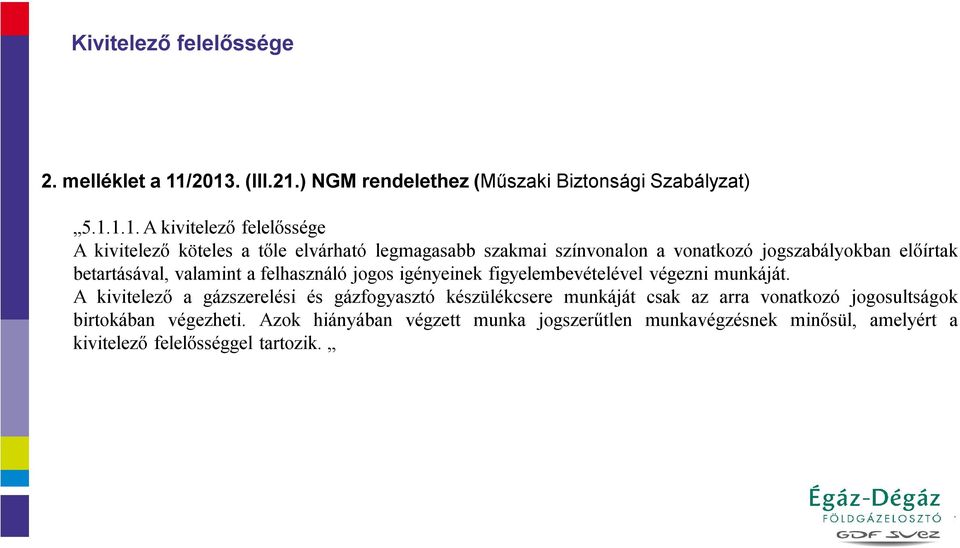

15 Kivitelező felelőssége 2. melléklet a 11/2013. (III.21.) NGM rendelethez (Műszaki Biztonsági Szabályzat) A kivitelező felelőssége A kivitelező köteles a tőle elvárható legmagasabb szakmai színvonalon a vonatkozó jogszabályokban előírtak betartásával, valamint a felhasználó jogos igényeinek figyelembevételével végezni munkáját. A kivitelező a gázszerelési és gázfogyasztó készülékcsere munkáját csak az arra vonatkozó jogosultságok birtokában végezheti. Azok hiányában végzett munka jogszerűtlen munkavégzésnek minősül, amelyért a kivitelező felelősséggel tartozik.

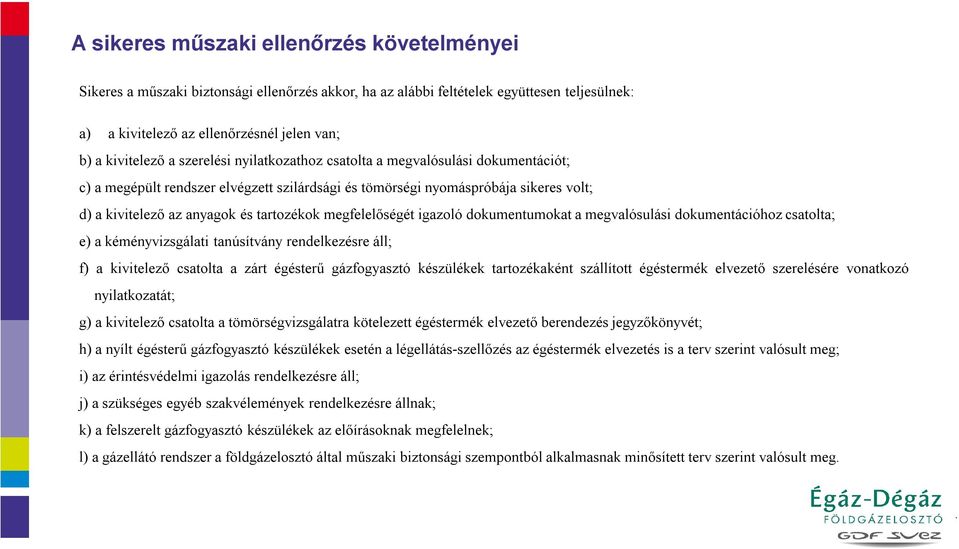

16 A sikeres műszaki ellenőrzés követelményei Sikeres a műszaki biztonsági ellenőrzés akkor, ha az alábbi feltételek együttesen teljesülnek: a) a kivitelező az ellenőrzésnél jelen van; b) a kivitelező a szerelési nyilatkozathoz csatolta a megvalósulási dokumentációt; c) a megépült rendszer elvégzett szilárdsági és tömörségi nyomáspróbája sikeres volt; d) a kivitelező az anyagok és tartozékok megfelelőségét igazoló dokumentumokat a megvalósulási dokumentációhoz csatolta; e) a kéményvizsgálati tanúsítvány rendelkezésre áll; f) a kivitelező csatolta a zárt égésterű gázfogyasztó készülékek tartozékaként szállított égéstermék elvezető szerelésére vonatkozó nyilatkozatát; g) a kivitelező csatolta a tömörségvizsgálatra kötelezett égéstermék elvezető berendezés jegyzőkönyvét; h) a nyílt égésterű gázfogyasztó készülékek esetén a légellátás-szellőzés az égéstermék elvezetés is a terv szerint valósult meg; i) az érintésvédelmi igazolás rendelkezésre áll; j) a szükséges egyéb szakvélemények rendelkezésre állnak; k) a felszerelt gázfogyasztó készülékek az előírásoknak megfelelnek; l) a gázellátó rendszer a földgázelosztó által műszaki biztonsági szempontból alkalmasnak minősített terv szerint valósult meg.

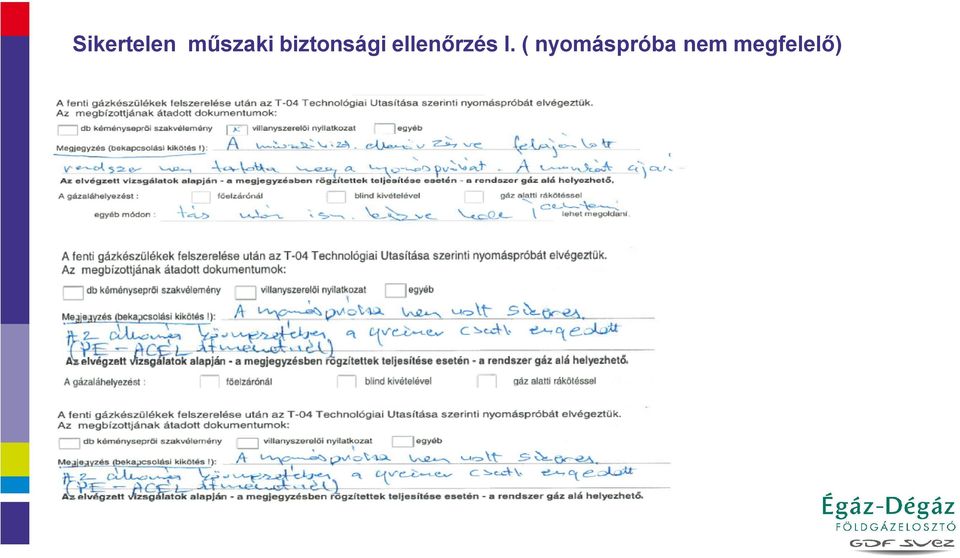

17 Sikertelen műszaki biztonsági ellenőrzés I. ( nyomáspróba nem megfelelő)

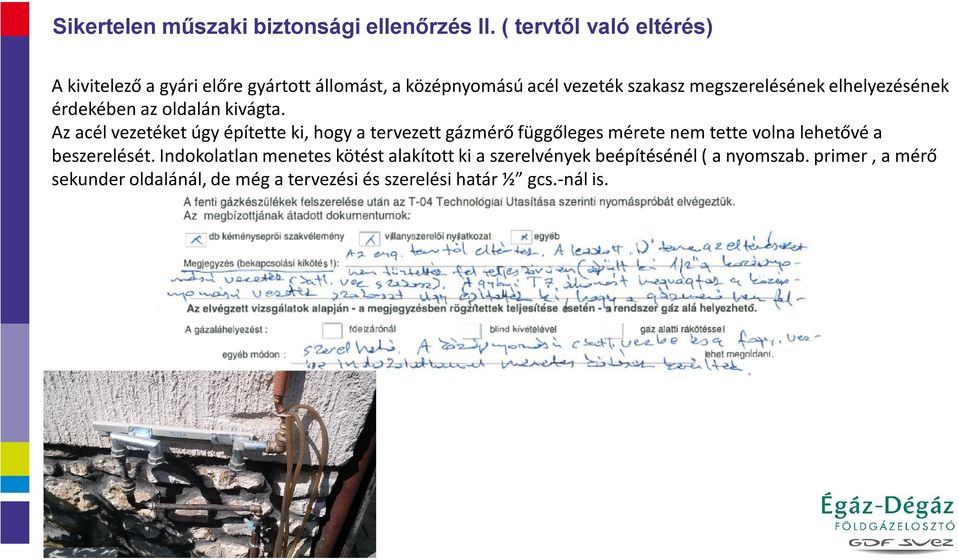

18 Sikertelen műszaki biztonsági ellenőrzés II. ( tervtől való eltérés) A kivitelező a gyári előre gyártott állomást, a középnyomású acél vezeték szakasz megszerelésének elhelyezésének érdekében az oldalán kivágta. Az acél vezetéket úgy építette ki, hogy a tervezett gázmérő függőleges mérete nem tette volna lehetővé a beszerelését. Indokolatlan menetes kötést alakított ki a szerelvények beépítésénél ( a nyomszab. primer, a mérő sekunder oldalánál, de még a tervezési és szerelési határ ½ gcs.-nál is.

19 Sikertelen műszaki biztonsági ellenőrzés III. ( tervtől való eltérés)

20 Sikertelen műszaki biztonsági ellenőrzés IV. ( amikor a tervező is partner) A kivitelező által leadott D terven, csak a készülék típusát írta át, a régi cikkszámokat lehúzta a lapok elé pedig befűzte a VIESSMANN tervezési segédletéből az ide vonatkozó segédlet lapot, valamint a tanúsítást igazoló dokumentumot. A felhasználó elmondása alapján a készülék típusáról vele a tervező nem egyeztetett. A terv engedélyezés után a felhasználó szólt a tervezőnek, hogy az eng. terven feltűntett Bosch Condens 7000W ZSBR 28-3A helyett egy VIESSMANN VITODENS 100 W készüléket vásároltak. A tervező úgy döntött, hogy ezt a változást a D terven igazolja. Természetesen még a kivitelező is hozzá tette a szaktudását. A becsatolt Viessmann tervezési segédlettől eltérően bevallása szerint Tricoxxal építette ki az égéstermék elvezetést azaz az eredeti és D terven igazolt C93 helyett C63 (C93) valósult meg.

21 Sikertelen műszaki biztonsági ellenőrzés V. - A kivitelezési eljáráson a jogosultsággal rendelkező gázszerelő nem volt jelen. - A kisnyomású gázfogyasztói vezetékről, a falátvezetéseknél, a védőcsövek az acélcsőről lemaradtak :

22 Sikertelen műszaki biztonsági ellenőrzés VI. ( sürgős átvétel!!!!)

23 Köszönöm a figyelmet!
