1 1 DUNAÚJVÁROSI BETON-ÉS A FERROBETON Rt A FERROBETON Rt. az ország egyik legnagyobb beton- és vasbetonelem elõregyártó vállalata, a magyar vasbeton elõregyártás meghatározó szereplõje. A FERROBETON Rt. jogelõdje január 1-jén jött létre, majd 1963-ban a hasonló vállalatok összevonásával megalakult az ÉM Betonelem gyártó Vállalat tól, mint Beton- és Vasbetonipari Mûvek mûködött tovább. Ennek a vállalatcsoportnak a legnagyobb gyára volt a dunaújvárosi gyár tõl a gyár FERROBETON néven ismét önálló vállalattá alakult, majd januárjától részvénytársasági formában mûködött tovább december 22.-tõl a FERROBETON Rt. állami tulajdonból kivásárlás útján magánszemélyek tulajdonába került ben ünnepelte a részvénytársaság jogelõdöket is figyelembe véve fennálásának 50. évfordulóját. A Részvénytársaság fõ tevékenységi köre: beton-, vasbeton és feszített beton termékek elõállítása, forgalmazása, termékszállítás, szerkezet- és gyártmánytervezés, szerkezetszerelés. A gyár mindenkor kezdeményezõje volt a hazai elõregyártás-fejlesztésnek. Saját fejlesztésként hazánkban elsõként gyártott üzemszerû elõregyártásban szobaméretû falpaneleket és vizesblokkokat. Termékei között mindig megtalálhatók voltak a lakossági építkezés alapvetõ elemei, az ipari és a kommunális létesítményekhez szükséges vasbeton termékek ban végrehajtott nagyrekonstrukció keretében került megvalósításra egy 6600 négyzetméter alapterületû gyártócsarnok a hozzá kapcsolódó betonüzemmel, technológiákkal és infrastruktúrával. A korábban telepített technológiák folyamatos megújulása következményeként 2004-re egy korszerû üzemcsarnok alakult ki ban újabb technológiai fejlesztés következtében világviszonylatban is korszerûnek számító extrudált födémpanel gyártása kezdõdött meg. Ezzel a fejlesztéssel a FERROBETON Rt. a födémek gyártása terén piacvezetõvé vált ban került beüzemelésre egy hosszúpados gerendagyártó technológia, amellyel hatékonyan, rugalmasan, és költségtakarékosan lehet gerendát gyártani a lakossági beruházások részére ben a hídgerenda gyártókapacitás növelése érdekében újabb 3000 m2-es gyártócsarnok épült. A részvénytársaság törzstõkéje 500 M Ft. Foglalkoztatott létszám 500 fõ. Éves termelés -transzportbeton nélkül - kb m 3 /év, amely beton- és vasbeton termékekbõl tevõdik össze. A FERROBETON Rt. piaci pozícióinak megõrzése, erõsítése érdekében az iparágban több befektetést hajtott végre itthon, és külföldön egyaránt fõleg a gyártási tevékenység erõsítésére. A hatékonyabb piaci megjelenés érdekében a FERROBETON Rt. saját tervezõ szervezetet mûködtet. A tervezõ csoport folyamatos jó kapcsolatot tart fenn más országos, és külföldi tervezõ intézetekkel is. Az utóbbi évek fejlesztõ munkájának eredményei közé sorolható a nagy fesztávolságú épületszerkezetek, nagy fesztávolságú közúti hídgerendák, és gyártástechnológiájuk kifejlesztése.. Az Rt. stratégiájának középpontjában a termékek állandó korszerûsítése és a minõség áll. A FERROBETON Rt. termékeinek minõségi szintjét úgy kívánja emelni, illetve továbbfejleszteni, hogy megfeleljen az Európában elfogadott normáknak. Ennek elérése érdekében a Det Norske Veritas Classification A/S nemzetközi minõsítõ világcég közremûködésével bevezettük a Minõségbiztosítási Rendszert évben az ISO 9001 szabvány szerinti minõsítést részvénytársaságunk elsõként kapta meg az építõiparban. Juhász Péter Vezérigazgató 1

2 DUNAÚJVÁROSI BETON-ÉS REFERENCIALISTA (kivonat) A felsorolt épületek szerkezetét a FERROBETON Rt. készítette, vagy más vállalkozónak volt jelentõs beszállítója. IKEA Áruház Budapest 1989 MERCEDES BENZ Budapest 1993 POLUS CENTER Bevásárlóközpont M1 BUSINESS PARK C,D ép.- Páty 2000 TRIUMPH Gyárépület - Dunaújváros 2000 ECE ÁRKÁD Üzletközpont. - Bp. Õrsvezér tér 2000 HULLÁMPACK Csomagolóüzem - Dunaújváros 2000 PHILIPS Gyártócsarnok - Székesfehérvár 2000 PRAKTIKER Barkácsáruház - Szombathely 2000 Ferihegy Üzleti Park - Vecsés 2000 Lehel téri piacépület - Budapest 2001 AUCHAN Bevásárló Központ - Dunakeszi 2001 M1 BUSINESS PARK A ép. - Páty 2001 TESCO Áruház - Tatabánya 2001 SZOMBATHELY PLAZA 2001 Van De Velde Üzemcsarnok - Szekszárd 2001 AUCHAN Bevásárló Központ Székesfehérvár 2001 INTERSPAR Áruház - Dunaújváros 2001 INTERFRUCT Irodaház - Budapest 2001 St. Luc Kórház - Brüsszel 2001 COCA-COLA raktárcsarnok Zalaszentgrót 2002 TESCO Áruház Esztergom 2002 AIRPORT Business Park C épület Vecsés 2002 SPAR Iroda és Raktárcsarnok Bicske PHARMA Center Budaörs 2002 PRAKTIKER Áruház Zalaegerszeg 2002 VW Gyártócsarnok Brüsszel 2002 TESCO Áruház - Pápa, Cegléd, Dunaújváros, Gyöngyös 2003 LEONI Kábelgyár - Szlovákia 2003 HOTEL AZÚR - Siófok 2003 BALATON PLÁZA Veszprém 2003 GÁLA KERZEN, Hidegraktár Sopron 2003 SEALED AIR Logisztikai Központ Újhartyán 2003 M1 Business Park "E" épület Páty 2003 DENSO gyártócsarnok Székesfehérvár 2004 BILK Logisztikai központ Budapest 2004 NOKIA Factory II. - Komárom 2004 Harbor Park A3A,A2C Budapest 2004 GEODIS raktáecsarnok - Budaörs 2004 STOP & SHOP bevásárlóközpont Veszprém, Érd 2004 PERLOS Factory 3. ütem Komárom 2004 FAMILY Center Szombathely 2005 EGIS Gyógyszergyár Körmend 2005 SAVCOR Factory Komárom 2005 KARSAI üzemcsarnok Tiszaújváros 2005 BILK Logisztikai központ Budapest 2005 TESCO áruház Tapolca, Pécs 2005 PROLOGIS áruház Gyál

3 3 DUNAÚJVÁROSI BETON-ÉS TARTALOMJEGYZÉK Elérhetõségeink FERROBETON Rt... 1 Referencialista... 2 Tartalomjegyzék... 3 Sorozattermékek... 5 E7 jelû feszített födémgerenda... 6 EE jelû feszített födémgerenda... 7 A és AD jelû nyílásáthidalók... 9 PK és UF-6 jelû feszített körüreges födémpallók SPK jelû feszített üreges födémpallók SPS jelû feszített üreges födémpallók FF-160 födémpanel FF-200/6 födémpanel FF-265 födémpanel FF-300 födémpanel FF-400 födémpanel Gépkocsitároló térelem Egyedi szerkezetek - BVM-TIP vázszerkezeti elemek Kehelyalap Kehelynyak (szögletes) Kehelynyak (kör) RBa jelû talpgerendák FD kamion dokkoló akna Vasbeton pillérek RPa jelû vasbeton pillérek Vasbeton fõtartók RBf jelû feszített négyszög-keresztmetszetû gerendák KRBf jelû feszített gerendák FBf-15 jelû fordított T keresztmetszetû gerendák FBf-25 jelû fordított T keresztmetszetû gerendák FBfh-15 jelû L keresztmetszetû gerendák FBfh-25 jelû L keresztmetszetû gerendák IBf jelû párhuzamosövû feszített I gerenda SIBf jelû szimmetrikusan lejtõ feszített I gerenda TBf jelû egyenes fõtartó TBfx jelû egyenes tartó STBf jelû szimmetrikusan lejtõ feszített T gerenda Födémpanelok TTf és Tf jelû feszített födémpanelok TTfv és Tfv feszített födémpanel TTfp és Tfp feszített födémpanelok STTf és STf feszített födémpanelok Feszített üreges födémpallók

4 DUNAÚJVÁROSI BETON-ÉS ZSf jelû feszített zsalupanel Lágyvasas zsalupanel Falpanelok Útépítési és hídépítési elemek Hídgerendák FCI-90 jelû feszített hídgerendák FCI-120 jelû feszített hídgerendák FPT jelû feszített hídgerendák ITG jelû feszített hídgerendák FP jelû feszített hídgerendák FP-20/A FP-30/A FP-37/A Közúti vasbeton terelõelem Vizsgáló lépcsõ Surrantó Keresztszivárgó elõfej UBh útpálya elem Egyéb elemek Nagy csúcshúzású távvezeték oszlop Ef jelû oszlopgyám Szõlõoszlop, kerítésoszlop Parkszegély elem Betonacélok Hegesztett hálók Részletes termékismertetõk,segédletek címjegyzéke

5 5 DUNAÚJVÁROSI BETON-ÉS SOROZATTERMÉKEK 5

6 DUNAÚJVÁROSI BETON-ÉS "E" JELÛ FESZÍTETT FÖDÉMGERENDÁK (Jelenleg nem gyártott) A gerendákat általában 60 vagy 30 cm tengelykiosztással kéttámaszú tartóként szokás beépíteni. A gerendákhoz használható béléstestek: EB 60/19, EB 30/19 és EB 60/24. Kerámia béléstestek alkalmazása esetén a kerámia béléstest beépítési elõírásait be kell tartani. A födém teljes teherbírását a gerendák és béléstestek közötti hézagok kibetonozása után éri el, ezért az építés idõtartama alatt a gerendákat a szükséges mértékben gyámolítani kell. A minimális felfekvés 4.80 m falközig 10 cm, e fesztáv fölött 12 cm. Szabványszám: MSZ Betonminõség: C35/45, feszítõhuzal d=6 mm 1770/1570 A terméket A FERROBETON Rt. a Pécs-Hird-i telepén gyártja.. Geometriai adatok: jel E-24 E-30 E-36 E-42 E-48 E-54 E-60 E-66 falköz cm elemhossz cm súly kg huzalszám db Határ igénybevételi adatok: Jel Egyes gerendákra A gerenda és béléstest közötti kibetonozással 19 cm magas béléstest 24 cm magas béléstest M ü q ü M H q H M ü q ü M H q H M ü q ü M H q H knm kn/m knm kn/m knm kn/m knm kn/m knm kn/m knm kn/m E E E E E E E E a q H értékek a határ nyíróerõ értékeinek megfelelõen csökkentettek. A táblázatban közölt q ü és q H értékek egyenletesen megoszló terhelés esetén érvényesek. A megadott max. üzemi nyomatékok értékei száraz, nem agresszív környezetbe beépített gerendákra vonatkoznak. Repedéstágasság:max. 0,15 mm 6

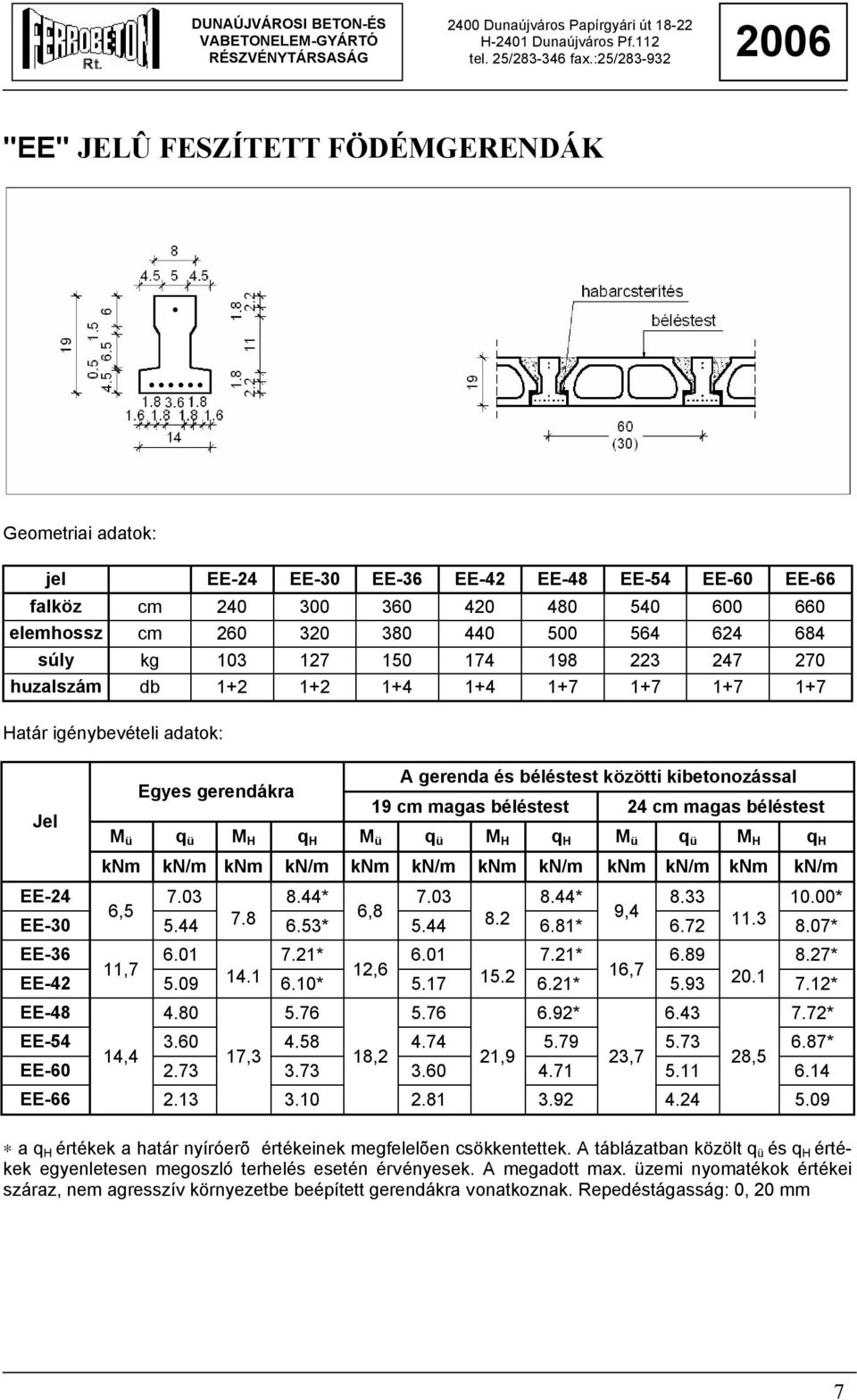

7 7 DUNAÚJVÁROSI BETON-ÉS "EE" JELÛ FESZÍTETT FÖDÉMGERENDÁK... Geometriai adatok: jel EE-24 EE-30 EE-36 EE-42 EE-48 EE-54 EE-60 EE-66 falköz cm elemhossz cm súly kg huzalszám db Határ igénybevételi adatok: Jel Egyes gerendákra A gerenda és béléstest közötti kibetonozással 19 cm magas béléstest 24 cm magas béléstest M ü q ü M H q H M ü q ü M H q H M ü q ü M H q H knm kn/m knm kn/m knm kn/m knm kn/m knm kn/m knm kn/m EE * * * 6, , ,4 EE * * * EE * * * 11, , ,7 EE * * * EE EE * 14,4 17,3 18,2 21,9 23,7 28,5 EE a q H értékek a határ nyíróerõ értékeinek megfelelõen csökkentettek. A táblázatban közölt q ü és q H értékek egyenletesen megoszló terhelés esetén érvényesek. A megadott max. üzemi nyomatékok értékei száraz, nem agresszív környezetbe beépített gerendákra vonatkoznak. Repedéstágasság: 0, 20 mm 6.92* EE * 7

8 DUNAÚJVÁROSI BETON-ÉS Vasalási típusok: Huzalszám vasalás A gerendákat általában 60 vagy 30 cm tengelykiosztással kéttámaszú tartóként szokás beépíteni. A gerendákhoz használható béléstestek: EB 60/19, EB 30/19 és EB 60/24. Kerámia béléstestek alkalmazása esetén a kerámia béléstest beépítési elõírásait be kell tartani. A gerendák, és a béléstestek közötti hézagokat minimum C16/20 minõségû betonnal kell kiönteni. A födém teljes teherbírását a gerendák és béléstestek közötti hézagok kibetonozása után éri el, ezért az építés idõtartama alatt a gerendákat a szükséges mértékben gyámolítani kell. A minimális felfekvés 4.80 m falközig 10 cm, e fesztáv fölött 12 cm. A gerendák megfelelõ vágóberendezéssel utólag is méretre vághatók. A gerendavég vésése tilos, mert a vésés közben megjelenõ hajszálrepedések következtében megszünhet a feszítõhuzalok lehorgonyzása, amely katasztrófához vezethet. Az EE gerendák háromféle vasalással, és teherbírással készülnek. Egyedi hosszúságú gerendák gyártására a gyártómûvekkel egyeztetett módon van lehetõség. Egyedi gerendák jelölése: EE7-24 jelentés: 7 huzalos vasalás, 2,40 m falközre. Betonminõség: C40/50, feszítõhuzal: d=5 mm 1770/1540 ÉME engedély száma: A-286/2003 Egyes gerendákra 19 cm-es födémben A termék forgalmazója: FERROBETON Rt. Dunaújváros Papírgyári út Kiszolgálás: FERROBETON Rt. Dunaújváros Papírgyári út BVM SZOBETON Kft. Szolnok Piroskai út 24 cm-es födémben v1 v2 V3 V4 M H T H M H T H M H T H knm kn knm kn knm kn

9 9 DUNAÚJVÁROSI BETON-ÉS ÁTHIDALÓK "A" JELÛ NYÍLÁSÁTHIDALÓK Jel Méretek Vasbeton nyílásáthidalók Feszített beton f l s Tömeg Határnyom. nem hegesztett hegesztett nyílásáthidalók falköz hossz névl. felfekv. M Hx acélbetétekkel cm kg knm A 12 Ah 12 Af A 16 Ah 16 Af A 20 Ah 20 Af A 24 Ah 24 Af A 28 Ah 28 Af A 32 Ah 32 Af Szabványszám: MSZ AD" JELÛ NYÍLÁSÁTHIDALÓK Jel Méretek Vasbeton nyílásáthidalók f l s Tömeg Határnyomaték nem hegesztett hegesztett falköz hossz névl. felfekvés M Hx acélbetétekkel cm kg knm AD 9 ADh AD 15 ADh AD 21 ADh AD 27 ADh AD 30 ADh AD 36 ADh AD 42 ADh Szabványszám: MSZ

10 DUNAÚJVÁROSI BETON-ÉS FESZÍTET KÖRÜREGES FÖDÉMPALLÓK "PK" Jel Huzal db Falköz Hossz Határigénybevételek Tömeg f l M Ü q Ü M H q H cm cm kg/db knm kn/m knm kn/m PK PK PK PK PK PK PK PK PK PK PK PK PK "UF-6" Elemhossz Falköz Határigénybevételek Jel l f M Ü q Ü M H q H Tömeg cm cm knm kn/m knm kn/m kg/db UF-6/ UF-6/ UF-6/ UF-6/ UF-6/ UF-6/ UF-6/ UF-6/ Megjegyzés: az M ü és a q ü értékei korlátozott (0.15 mm) repedéstágasság megengedésével számított értékek. Vonatkozó szabványszám: MSZ

11 11 DUNAÚJVÁROSI BETON-ÉS SPK FÖDÉMPANEL Jellemzõ adatok: Elemjel Falköz Fesztáv Súly qh kb. m m kg/db kn/m2 megfelel SPK-24/1 2,4 2, ,42 PK SPK-24/2 2,4 2, ,99 SPK-30/1 3,0 3, ,08 SPK-30/2 3,0 3, ,50 PK SPK-36/1 3,6 3, ,79 Pk SPK-36/2 3,6 3, ,80 PK SPK-42/1 4,2 4, ,95 SPK-42/2 4,2 4, ,87 PK SPK-42/3 4,2 4, ,00 PK SPK-48/1 4,8 5, ,42 SPK-48/2 4,8 5, ,98 PK SPK-48/3 4,8 5, ,17 PK SPK-54/2 5,4 5, ,30 PK SPK-54/3 5,4 5, ,84 PK SPK-60/2 6,0 6, ,36 PK SPK-60/3 6,0 6, ,44 PK SPK-66/2 6,6 6, ,93 SPK-66/3 6,6 6, ,65 PK Elemtípus Vasalás v1 v2 v3 v4 v5 Tömeg kg/m 2 Mh knm SPK-,,,/ ,20 58,60 SPK-,,,/ ,40 60,60 SPK-,,,/ ,10 62,50 Betonminõség: C40/50, feszítõhuzal: d=5 mm, 1770/1540 Egyedi hosszúságú elemek gyártására a gyártómûvel egyeztetett módon van lehetõség. A termék gyártója : BVM SZOBETON Kft. Szolnok Piroskai út. Th kn 11

12 DUNAÚJVÁROSI BETON-ÉS SPS FÖDÉMPANEL Jellemzõ adatok: Elemjel Falköz m Fesztáv m Súly kg/db qh kn/m2 kb. megfelel SPS-24/1 2,4 2, ,20 PS SPS-24/2 2,4 2, ,63 SPS-30/1 3,0 3, ,94 PS SPS-30/2 3,0 3, ,27 SPS-36/1 3,6 3, ,69 PS SPS-36/2 3,6 3, ,64 PS SPS-42/1 4,2 4, ,87 PS SPS-42/2 4,2 4, ,75 PS SPS-42/3 4,2 4, ,91 SPS-48/1 4,8 5, ,37 SPS-48/2 4,8 5, ,89 PS SPS-48/3 4,8 5, ,18 SPS-54/2 5,4 5, ,22 PS SPS-54/3 5,4 5, ,23 PS SPS-60/2 6,0 6, ,30 PS SPS-60/3 6,0 6, ,38 PS SPS-66/2 6,6 6, ,88 SPS-66/3 6,6 6, ,26 PS Elemtípus Vasalás v1 v2 v3 v4 v5 Tömeg kg/m 2 Mh knm SPS-,,,/ SPS-,,,/ SPS-,,,/ Betonminõség: C40/50, feszítõhuzal: d=5 mm, 1770/1540-R2 Egyedi hosszúságú elemek gyártására a gyártómûvel egyeztetett módon van lehetõség. A termék gyártója : BVM SZOBETON Kft. Szolnok Piroskai út. Th kn 12

13 13 DUNAÚJVÁROSI BETON-ÉS FF-160 FÖDÉMPANEL Jelölés: FF-160/C-7.2 FF FERROBETON födém 160 a födém vastagsága mm-ben /C "C" típusú vasalás 7.2 a panel hossza m-ben A gyártási hossz tetszõleges, lyukasztás elõre egyeztetett módon lehetséges. Betonminõség:min. C50/60, feszítõpászma: 55,100 mm2 1770/1540 Elemtípus Vasalás tömeg M h T h kg/m2 knm kn FF-160/A 7 Fp-55/1770-R ,60 57,0 FF-160/B 9 Fp-55/1770-R ,70 60,8 FF-160/C 7 Fp-100/1770-R ,10 61,5 FF-160/D 9Fp-100/1770-R ,30 64,1 kn/m2 25 Határteher=önsúly+hasznos A B C D fesztáv: m 13

14 DUNAÚJVÁROSI BETON-ÉS FF-200/6 FÖDÉMPANEL Jelölés: FF-200/6/C-7.2 FF FERROBETON födém 200 a födém vastagsága mm-ben 6 lyukkal készül /C "C" típusú vasalás 7.2 a panel hossza m-ben A gyártási hossz tetszõleges, lyukasztás elõre egyeztetett módon lehetséges. Betonminõség:min. C50/60, feszítõpászma: 55,100 mm2 1770/1540 Elemtípus Vasalás súly Mh Th kg/m 2 knm kn FF-200/6/A 2Fp55 + 5Fp55/1770-R FF-200/6/B 2Fp55 + 7Fp55/1770-R FF-200/6/C 2Fp55 + 5Fp100/1770-R FF-200/6/D 2Fp55 + 7Fp100/1770-R kn/m2 Határteher=önsúly+hasznos A B C D fesztáv: m 14

15 15 DUNAÚJVÁROSI BETON-ÉS FF-265 FÖDÉMPANEL Jelölés: FF-265/C-7.2 FF FERROBETON födém 265 a födém vastagsága mm-ben /C "C" típusú vasalás 7.2 a panel hossza m-ben A gyártási hossz tetszõleges, lyukasztás elõre egyeztetett módon lehetséges. Betonminõség:min. C50/60, feszítõpászma: 55,100 mm2 1770/1540 Elemtípus Vasalás tömeg Mh Th kg/m 2 knm kn FF-265/A 2Fp-55+6Fp-55/1770-R ,4 99,6 FF-265/B 2Fp-55+10Fp-55/1770-R ,3 110,6 FF-265/C 2Fp-55+12Fp-55/1770-R ,0 113,7 FF-265/D 2Fp-55+8Fp-100/1770-R ,0 111,9 FF-265/E 2Fp-55+10Fp-100/1770-R ,9 119,3 25 kn/m2 Határteher=önsúly+hasznos A B C D E fesztáv: m 15

16 DUNAÚJVÁROSI BETON-ÉS FF-300 FÖDÉMPANEL Jelölés: FF-300/C-7.2 FF FERROBETON födém 300 a födém vastagsága mm-ben /C "C" típusú vasalás 7.2 a panel hossza m-ben A gyártási hossz tetszõleges, lyukasztás elõre egyeztetett módon lehetséges. Betonminõség:min. C50/60, feszítõpászma: 55,100 mm2 1770/1540 Elemtípus Vasalás tömeg Mh Th kg/m 2 knm kn FF-300/A 2Fp-55+10Fp-55/1770-R ,9 125,9 FF-300/B 2Fp-55+12Fp-55/1770-R ,7 129,6 FF-300/C 2Fp-55+14Fp-55/1770-R ,0 134,0 FF-300/D 2Fp-55+10Fp-100/1770-R ,4 135,5 FF-300/E 2Fp-55+12Fp-100/1770-R ,1 141,3 25 kn/m2 Határteher=önsúly+hasznos A B C D E fesztáv: m 16

17 17 DUNAÚJVÁROSI BETON-ÉS FF- 400 FÖDÉMPANEL Jelölés: FF-400/C-7.2 FF FERROBETON födém 400 a födém vastagsága mm-ben /C "C" típusú vasalás 7.2 a panel hossza m-ben A gyártási hossz tetszõleges, lyukasztás elõre egyeztetett módon lehetséges. Betonminõség:min. C50/60, feszítõpászma: 55,100 mm2 1770/1540 Elemtípus Vasalás tömeg Mh Th kg/m 2 knm kn FF-400/A 2Fp-55+5Fp-100/1770-R ,0 159,9 FF-400/B 2Fp-55+7Fp-100/1770-R ,6 170,2 FF-400/C 2Fp-55+9Fp-100/1770-R ,3 180,4 FF-400/D 2Fp-55+11Fp-100/1770-R ,1 190,7 FF-400/E 2Fp-55+14Fp-100/1770-R ,5 203,0 25 kn/m2 Határteher=önsúly+hasznos A C D E B fesztáv: m 17

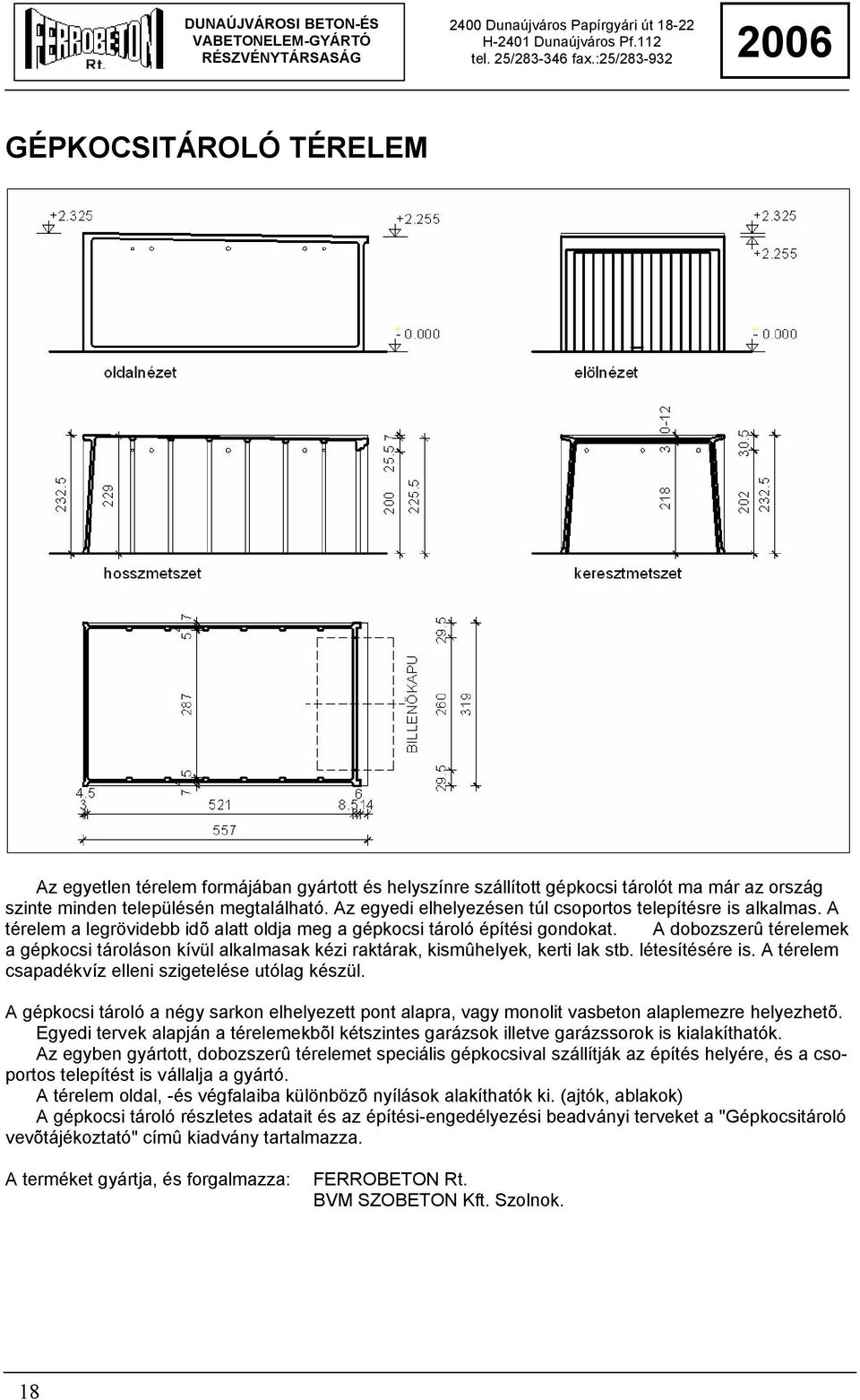

18 DUNAÚJVÁROSI BETON-ÉS GÉPKOCSITÁROLÓ TÉRELEM Az egyetlen térelem formájában gyártott és helyszínre szállított gépkocsi tárolót ma már az ország szinte minden településén megtalálható. Az egyedi elhelyezésen túl csoportos telepítésre is alkalmas. A térelem a legrövidebb idõ alatt oldja meg a gépkocsi tároló építési gondokat. A dobozszerû térelemek a gépkocsi tároláson kívül alkalmasak kézi raktárak, kismûhelyek, kerti lak stb. létesítésére is. A térelem csapadékvíz elleni szigetelése utólag készül. A gépkocsi tároló a négy sarkon elhelyezett pont alapra, vagy monolit vasbeton alaplemezre helyezhetõ. Egyedi tervek alapján a térelemekbõl kétszintes garázsok illetve garázssorok is kialakíthatók. Az egyben gyártott, dobozszerû térelemet speciális gépkocsival szállítják az építés helyére, és a csoportos telepítést is vállalja a gyártó. A térelem oldal, -és végfalaiba különbözõ nyílások alakíthatók ki. (ajtók, ablakok) A gépkocsi tároló részletes adatait és az építési-engedélyezési beadványi terveket a "Gépkocsitároló vevõtájékoztató" címû kiadvány tartalmazza. A terméket gyártja, és forgalmazza: FERROBETON Rt. BVM SZOBETON Kft. Szolnok. 18

19 19 DUNAÚJVÁROSI BETON-ÉS EGYEDI SZERKEZETEK BVM-TIP VÁZSZERKEZET 19

20 DUNAÚJVÁROSI BETON-ÉS ÁLTALÁNOS INFORMÁCIÓK Napjainkban a tervezõk fantáziájukat szabadon engedve terveznek egyszintes csarnokokat, és többszintes épületeket. Sem vízszintes, sem magassági értelemben nem veszik figyelembe, hogy valaha volt egy modulrendszer amely kissé korlátozta ugyan a tervezõt, de a kivitelezés során a költségek csökkenését eredményezhette. Az elõregyártó nem tehet mást mint alkalmazkodik az új igényekhez, megtartva a régi modul szemléletû elemcsaládjait is, és a régi, -és az új elemeket vegyesen használva teljesítse a megrendelõ kívánságait. BVM-TIP CSARNOKSZERKEZET A BVM-TIP építési rendszer keretében a csarnokszerkezetek rövid fõtartós és hosszú fõtartós szerkezeti kialakításban készülnek. A csarnokszerkezetek alkalmasak ipari, mezõgazdasági üzemek, raktárak, kereskedelmi és szolgáltató, közösségi, sport valamint más létesítmények céljára. A szerkezetek tûzállósági fokozata: II.-IV. A kor igényeihez igazodva a rendszer alkalmas trapézlemez fedések, és oldalfalak fogadására. A trapézlemezes fedés hosszú fõtartós változatnál kedvelt, ahol a 3%-os lejtésû "T" keresztmetszetû tartó elérheti a m-t is. Az ajánlott keretállások távolsága általában 6.00 m. Rövid fõtartós csarnokszerkezetek. Általában lejtõs gerenda párhuzamos övû tetõelemekkel, vagy állandó magasságú gerenda lejtõs tetõelemekkel Gerenda irányban homlokzatokon 6.00 m, egyébként m, födémelem irányban max m. A magasság szerkezetileg nem kötött. Statikai váz: alul befogott, felül elmozduló pillérek, melyeket valamilyen födémtárcsa merevít. Dilatáció kialakítása a pillérkettõzéssel történik. A csarnokszerkezethez tetszõleges daru tervezhetõ statikailag ellenõrzött módon.. Hosszú fõtartós csarnokszerkezet Pillérosztás 6.00x(15.00 m, m, m m.) A magasság szerkezetileg nem kötött. Statikai váz: alul befogott, felül elmozduló pillérek, melyeket valamilyen födémtárcsa merevít. A csarnokszerkezethez tetszõleges daru tervezhetõ statikailag ellenõrzött módon.. BVM-TIP ÉPÍTÉSI RENDSZER TÖBBSZINTES VÁLTOZAT A BVM-TIP építési rendszerváltozata egy- és többszintes közösségi és ipari épületek létesítésére alkalmas. Elõnyösen alkalmazható lakóépületek építésére is, változatos megoldásokat biztosít a tervezõ számára mind az alaprajzi kialakítás, mind pedig a tömegformálás és homlokzatképzés vonatkozásában. A többszintes váz esetében a merevítésekrõl gondoskodni kell. A rendszer lehetõvé teszi különbözõ szintszámú épületrészek szerves összekapcsolódását. Homlokzati falpanelként fekvõ vagy álló falpanelek, vagy parapet panelek egyaránt alkalmazhatók. A többszintes szerkezettel "C" tûzveszélyességi osztályba sorolt épületek létesíthetõk, II-IV. tûzállósági fokozattal. Az egy- és többszintes épületek vázszerkezeteinek kialakításánál a tervezõnek nagyfokú szabadsága élvez. A fentiekben megadott méretek csak ajánlások, ezektõl el lehet térni. A FERROBETON Rt. tervezõ csoportja mindig az Ön rendelkezésére áll. 20

21 21 DUNAÚJVÁROSI BETON-ÉS 21

22 DUNAÚJVÁROSI BETON-ÉS KEHELYALAP Üzemi elõregyártású kehelyalap a pillérvég alsó befogására. Legalább 5 cm vastagságú aljzatbetonra vagy vasalatlan teherhordó betonra kell állítani. A kehelyalapba állítható pillérek : F1 kehelyalapba 30/30, 30/40 és 40/40-es pillérek F2 kehelyalapba 40/50 és 50/50-es pillérek F3 kehelyalapba 50/60 és 60/60-as pillérek F4 kehelyalapba 30/40 és 40/40-es pillérek szulfátálló: F11 F21 F31 F41 A bebetonozható pillér hossza a befogási hossz 12.5-szeresénél hosszabb nem lehet. Az alaptestek oldalainak közepén egy-egy ovális keresztmetszetû kónuszos lyuk van, ami az alaptest lehorgonyzására, az alaptest alatt levõ egyedileg tervezett alapozási szerkezettel és - az esetleg szükséges - vb. talpgerendákkal való összeépítésre ad lehetõséget. A kehely közepén lévõ kónuszos lyuk a pillérközpontosító tüske pontos elhelyezését biztosítja. A kehelyalapok teherbírási paraméterei FERROBETON Rt.-nél beszerezhetõ. Betonminõség: C20/25 22

23 23 DUNAÚJVÁROSI BETON-ÉS KEHELYNYAK (szögletes) 30/30 60/60 méretû pillérek fogadására alkalmas módon kerül kialakításra. Az így elkészített alap a kehelynyak alatti tömbalap betonjának megszilárdulása után éri el a végsõ teherbírását. A kehelynyakakat úgy kell beépíteni, hogy az elõre gyártott részbõl 5 cm a monolit tömbalapba kerüljön. A teherbírásra jó hatással van ha a pillér oldala rovátkolt azon a részen, ahol a kehelynyakba kerül. FERROBETON Rt. a konkrét igénybevételek alapján az egyedi vasalást elkészíti. Betonminõség: C20/25 23

24 DUNAÚJVÁROSI BETON-ÉS KEHELYNYAK (kör) 30/30 60/60 méretû pillérek fogadására alkalmas módon kerül kialakításra. Az így elkészített alap a kehelynyak alatti tömbalap betonjának megszilárdulása után éri el a végsõ teherbírását. A kehelynyakakat úgy kell beépíteni, hogy az elõre gyártott részbõl 5 cm a monolit tömbalapba kerüljön. A teherbírásra jó hatással van ha a pillér oldala rovátkolt azon a részen, ahol a kehelynyakba kerül. FERROBETON Rt. a konkrét igénybevételek alapján az egyedi vasalást elkészíti. Betonminõség: C20/25 24

25 25 DUNAÚJVÁROSI BETON-ÉS KÖR KEHELYNYAK TÍPUSVÁLASZTÉK Kehelynyak jelölés: D A 125 cm külsõ átmérõ 100 cm a kehelynyak teljes magassága A a vasalás típusa Betonminõség: C20/25 Betonacél: B60.50 A lekötõ vasalást a terhelések, és alapozási adottságok figyelembe vételével kell meghatározni. D102 kehelynyak (belsõ átmérõ 70 cm 40*40-es pillérekhez) magasság Vasalási típusok/ teherbírás knm cm A B C D E D125 kehelynyak (belsõ átmérõ 85 cm 50*50-es pillérekhez) magasság Vasalási típusok/ teherbírás knm cm A B C D E D140 kehelynyak (belsõ átmérõ 100 cm 60*60-es pillérekhez) magasság Vasalási típusok/ teherbírás knm cm A B C D E

26 DUNAÚJVÁROSI BETON-ÉS RBa JELÛ TALPGERENDÁK Álló falpanelok, közfalak, merevítõ falak alapra történõ kiváltására szolgál. Ha a gerenda beépítése után a talajjal érintkezik, akkor a nagyobb betontakarásra fel kell hívni gyártó figyelmét, vagy a gerenda védelmérõl gondoskodni kell. Agresszív közeg esetén készülhet a gerenda szulfátálló cementbõl is. Jelölése: RBa a/b-n db φ mm átmérõjû fõvas, pl. Rba 15/ jel 15 cm széle, 35 cm magas gerenda 2φ12 B alsó fõvasalást jelent. Anyagminõségek: Beton: C30/37 Betonacél: B Tûzállósági határérték: 1 óra Agresszív környezetben csak megfelelõ védelem biztosítása mellett alkalmazható Határigénybevételek Ajánlott súly * Jel M H T H T bh M rep0.1 fesztáv kg/m knm kn kn knm m RBa 15/ RBa 15/ RBa 15/ RBa 30/ RBa 30/ RBa 30/ RBa 40/ RBa 40/ RBa 40/ A fentiektõl eltérõ méretû, és teherbírású elemek gyártása is lehetséges. 26

27 27 DUNAÚJVÁROSI BETON-ÉS FD KAMION DOKKOLÓ AKNA A dokkoló egység a rendelkezésre álló sablonban az alábbi méretekkel gyártható: méretek Lehetséges méretek: mm-ben A B C C H L A egyben gyártott dokkoló egységek lehetõséget adnak arra, hogy az épülethez a dokkoló kapuk akár utólag is könnyedén elhelyezhetõk legyenek. Alapozást nem igényel, mert a feneke is erõsen vasalt. Az elhelyezéshez egy vízszintes aljzatbeton, és egy kiegyenlítõ habarcsterítés szükséges. A dokkoló akna tetejébõl betonacélok állnak ki, az aljzatbetonnal való együttdolgozáshoz. A kiegyenlítõ rampa beépítéséhez szükséges acélszerelvényeket, lyukakat, kapcsoló, és ütközõ lemezeket egyeztetés után a dokkoló aknába beépítjük. Jelölése: FD- A/H-L pl.:fd 1860/ ahol: 1860 az akna szájszélessége, (A) 1100 az akna belsõ magassága (H), 2500 az akna hossza (L), 27

28 DUNAÚJVÁROSI BETON-ÉS Súlytáblázat: típus Súly to. típus Súly to. típus Súly to. FD 1860/ ,45 FD 2060/ ,25 FD 2260/ ,85 FD 1860/ ,83 FD 2060/ ,63 FD 2260/ ,23 FD 1860/ ,18 FD 2060/ ,98 FD 2260/ ,58 FD 1860/ ,10 FD 2060/ ,85 FD 2260/ ,35 FD 1860/ ,50 FD 2060/ ,25 FD 2260/ ,75 FD 1860/ ,93 FD 2060/ ,68 FD 2260/ ,18 FD 1860/ ,73 FD 2060/ ,43 FD 2260/ ,83 FD 1860/ ,20 FD 2060/ ,90 FD 2260/ ,30 FD1860/ ,68 FD2060/ ,38 FD2260/ ,78 A fenti méretektõl eltérõ elemek gyártására a gyártóval egyeztetett módon van lehetõség. 28

29 29 DUNAÚJVÁROSI BETON-ÉS VASBETON PILLÉREK 29

30 DUNAÚJVÁROSI BETON-ÉS RPa JELÛ VASBETON PILLÉREK Vasbeton pillérek készülhetnek egy és többszintes változatban, acélpenge konzolokkal illetve vasbeton fej és konzol kialakításokkal. Lehetõség szerint a négy irányú konzolt kerülni kell. A pillérfejek kialakításánál lehetõség van az utóbbi idõkben népszerû villás pillérfej kialakítására is. A merevítésekhez, egyéb kapcsolódó szerkezetekhez acél csomólemezek elhelyezhetõk. Az élvédõ szögacélok elhelyezésére is van lehetõség, de a szögacélok elhelyezése nagymértékben megdrágítja a szerkezet gyártását. Rendkívüli terhelések esetében elõfordulhat a merev acélbetétes pillérek gyártási igénye, amely kívánság szintén teljesíthetõ. Jelölés: RPa a/b-n db f mm átmérõjû hosszvas Pl. RPa 30/ *40 cm-es pillér 8 db φ22 fõvasalással Anyagminõség: Beton:C30/37, C40/50 Betonacél B60,50 Tûzállósági határérték: 2,5-3,0 óra 30

31 31 DUNAÚJVÁROSI BETON-ÉS VASBETON FÕTARTÓK 31

32 DUNAÚJVÁROSI BETON-ÉS RBf JELÛ FESZÍTETT VB. GERENDÁK Jelölése: RBf a/b-n db 1/2'' feszítõpászma, pl. Rbf-15/35-2 jelû egy 15 cm széles és 35 cm magas gerendát jelent, alul 2 db 1/2" feszítõpászmával Anyagminõségek: Beton: C40/50 Betonacél: B feszítõpászma: Fp-100/1770/1540 Jel Határigénybevételek Ajánlott súly M H T H T bh M cbh fesztáv kg/m knm kn kn knm m RBf 15/ RBf 15/ RBf 20/ RBf 20/ RBf 20/ RBf 25/ RBf 25/ RBf 25/ RBf 30/ RBf 30/ RBf 30/ RBf 30/ RBf 40/ RBf 40/ RBf 50/ RBf 50/ RBf 60/ RBf 90/ Tûzállósági határérték: 1 óra. Szegélygerendaként: 1.5 óra 32

33 33 DUNAÚJVÁROSI BETON-ÉS KRBf JELÛ FESZÍTETT VB. GERENDÁK Jelölése: KRBf a/ h2- h1 ahol "a" a tartó szélessége, h2 a legnagyobb h1 a legkisebb magassága. Anyagminõségek: Beton: C40/50 Betonacél: B60.50, B60.50.S, C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: óra Szegélygerendaként: 1.5 óra Jel Határigénybevételek Névleges súly M Ha M Hb T H T bh M cbh fesztáv to knm knm kn kn knm m KRBf 30/ , ,20 6 KRBf 30/ ,

34 DUNAÚJVÁROSI BETON-ÉS FBf JELÛ FESZÍTETT VB. GERENDA 15 CM-ES PEREMMEL Alkalmasak az FF jelû födémek vagy TTfp födémpanelek fogadására. Jelölése: FBf a/b-15, ahol "a" a gerenda alsó szélessége, "b" a magassága Anyagminõségek: Beton: C40/50 Betonacél: B60.50, B60.50.S, C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 3 óra Jellemzõ adatok Jel Határigénybevételek Ajánlott a' súly M H T H T bh M cbh fesztáv cm to/m knm kn kn knm m FBf 60/ FBf 60/ FBf 70/ FBf 70/ FBf 70/ FBf 80/ FBf 80/ FBf 80/ FBf 90/ FBf 90/

35 35 DUNAÚJVÁROSI BETON-ÉS FBf JELÛ FESZÍTETT VB. GERENDA 25 CM-ES PEREMMEL Alkalmasak az FF jelû födémek vagy TTfp födémpanelek fogadására. Jelölése: FBf a/b-25, ahol "a" a gerenda alsó szélessége, "b" a magassága Anyagminõségek: Beton: C40/50 Betonacél: B60.50, B60.50 S, C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 3 óra Jellemzõ adatok Jel Határigénybevételek Ajánlott a' súly M H T H T bh M cbh fesztáv cm to/m knm kn kn knm m FBf 60/ FBf 70/ FBf 70/ FBf 80/ FBf 80/ FBf 80/ FBf 80/ FBf 90/ FBf 90/ FBf 90/

36 DUNAÚJVÁROSI BETON-ÉS FBfh JELÛ FESZÍTETT VB. GERENDA 15 CM-ES PEREMMEL Alkalmasak az FF jelû födémek vagy TTfp födémpanelek fogadására. Jelölése: FBfh a/b-15, ahol "a" a gerenda alsó szélessége, "b" a magassága Anyagminõségek: Beton: C40/50 Betonacél: B60.50, B60.50 S, C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 3 óra Jellemzõ adatok. Jel Határigénybevételek Ajánlott a' súly M H T H T bh M cbh fesztáv cm to/m knm kn kn knm m FBfh 45/ FBfh 45/ FBfh 55/ FBfh 55/ FBfh 55/ FBfh 65/ FBfh 65/ FBfh 65/ FBfh 75/ FBfh 75/

37 37 DUNAÚJVÁROSI BETON-ÉS FBfh JELÛ FESZÍTETT VB. GERENDA 25 CM-ES PEREMMEL Alkalmasak az FF jelû födémek vagy TTfp födémpanelek fogadására. Jelölése: FBfh a/b-25, ahol "a" a gerenda alsó szélessége, "b" a magassága Anyagminõségek: Beton: C40/50 Betonacél: B60.50, B60.50 S, C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 3 óra Jellemzõ adatok: Jel Határigénybevételek Ajánlott a' súly M H T H T bh M cbh fesztáv cm to/m knm kn kn knm m FBfh 45/ FBfh 55/ FBfh 55/ FBfh 65/ FBfh 65/ FBfh 65/ FBfh 65/ FBfh 75/ FBfh 75/ FBfh 75/

38 DUNAÚJVÁROSI BETON-ÉS IBf JELÛ FESZÍTETT VASBETON GERENDA Jelölése: IBf 40/b-n db 1/2'' feszítõpászma, pl. IBf 40/90-10 jelû gerenda 90 cm magas alul 10 db 1/2"-os feszítõpászmával megfeszítve. Anyagminõségek: Betonacél: B60.50 Beton: C40B60.50.S C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 1 óra Jellemzõ adatok Jel Határ igénybevételek Névleges súly M H T H fesztáv to knm kn m IBf 40/ IBf 40/ IBf 40/ IBf 40/ IBf 40/ IBf 40/ IBf 40/

39 39 DUNAÚJVÁROSI BETON-ÉS SIBf JELÛ FESZÍTETT VB. GERENDA Anyagminõségek: Beton: C40/50 Betonacél: B60.50, b60,50s, C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 1 óra Jellemzõ adatok: Jel Határigénybevételek Névleges súly M Ha M Hb T H fesztáv to knm knm kn m SIBf 30/ SIBf 30/ SIBf 30/ SIBf 30/ SIBf 30/ SIBf 30/ SIBf 30/ SIBf 30/ SIBf 30/ SIBf 40/ SIBf 40/ SIBf 40/ SIBf 40/

40 DUNAÚJVÁROSI BETON-ÉS TBf JELÛ FESZÍTETT VB. TARTÓ Egyenes fõtartó, vagy szelemen az oszlopoknál villás, vagy fejlemezen felülõ felfekvéssel. Minden esetben egyedileg tervezendõ' Jelölése: TBf a/b-n ahol "a" a fejlemez szélessége "b" a teljes magasság és alul n db 1/2"-os feszítõpászma van. Anyagminõségek: Beton: C40/50 Betonacél: B Feszítõpászma:Fp100/1770/1540 A tartó egyedi tervezés szerint kerül kialakításra. Általában trapéz hullámlemezbõl készült fedések teherhordó szerkezeteként kerül beépítésre. A tartó fejszélességét a tartópillér méretéhez szokás igazítani. A nagyobb teherbírás elérése érdekében a tartó gerince tetszõleges szélességben is kialakítható. Tûzállósági határérték: 1 óra A tartó gerincében a pászmák fölött áttörések is készíthetõk. 40

41 41 DUNAÚJVÁROSI BETON-ÉS TBfx EGYENES TARTÓ Egyenes fõtartó, vagy szelemen az oszlopoknál villás, vagy fejlemezen felülõ felfekvéssel. Minden esetben egyedileg tervezendõ' Jelölése: TBfx a/b-n ahol "a" a fejlemez szélessége "b" a teljes magasság és alul n db 1/2"-os feszítõpászma van. Anyagminõségek: Beton: C40/50 Betonacél: B Feszítõpászma:Fp100/1770/1540 Tûzállósági határérték: 1 óra A tartó egyedi tervezés szerint kerül kialakításra. Általában trapéz hullámlemezbõl készült fedések teherhordó szerkezeteként kerül beépítésre. A tartó fejszélességét a tartópillér méretéhez szokás igazítani. A nagyobb teherbírás elérése érdekében a tartó gerince tetszõleges szélességben is kialakítható. A tartó gerincében a pászmák fölött áttörések is készíthetõk. Bunkós tartóvég kialakításánál a 30 cm-es bunkó magassága gyártástechnológiai okokból - kötelezõ méret. 41

42 DUNAÚJVÁROSI BETON-ÉS STBf JELÛ FESZÍTETT VB. TARTÓ Szimmetrikusan lejtõ fõtartó, az oszlopoknál villás, vagy fejlemezen felülõ felfekvéssel. Minden esetben egyedileg tervezendõ. Jelölése: STBf a/b-n ahol "a" a fejlemez szélessége "b" a középsõ magasság és alul n db 1/2"-os feszítõpászma van. Anyagminõségek Beton: C40/50 Betonacél: B60.50.B60.50 S, C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 1 óra A tartó egyedi tervezés szerint kerül kialakításra. Általában trapéz hullámlemezbõl készült fedések teherhordó szerkezeteként kerül beépítésre. A tartó fejszélességét a tartópillér méretéhez szokás igazítani. A nagyobb teherbírás elérése érdekében a tartó gerince tetszõleges szélességben is kialakítható. A tartó gerincében a pászmák fölött áttörések is készíthetõk. 42

43 43 DUNAÚJVÁROSI BETON-ÉS FÖDÉMPANELOK 43

44 DUNAÚJVÁROSI BETON-ÉS TTf ÉS Tf JELÛ FESZÍTETT VB. FÖDÉMELEMEK Egyszintes és többszintes épületek tetõelemei max m fesztávig Jelölése: TTf 246/h-2xn db 1/2" feszítõpászma, (Tf-123/h-n) pl. TTf 246/40-2x3 jelû panel magassága 40 cm és bordánként 3-3 feszítõpászmával készül Anyagminõségek: Beton: C40/50 Betonacél: B B60.50.S,C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 0.5 óra Teljes szélességû elem adatai (A lemezszélesség csökkenthetõ Pl.TTf-200/40-2*4) Jel Határ igénybevételek Ajánlott súly M H T H fesztáv kg/m knm kn m TTf 246/40-2x TTf 246/40-2x TTf 246/60-2x TTf 246/60-2x Fél szélességû elem adatai (A lemezszélesség csökkenthetõ Pl.TTf-100/40-3) Határ igénybevételek Ajánlott Jel súly M H T H fesztáv kg/m knm kn m Tf 123/ Tf 123/ Tf 123/ Tf 123/

45 45 DUNAÚJVÁROSI BETON-ÉS TTfv ÉS Tfv FÖDÉMPANEL Jelölése: TTfv 240-2xn db 1/2" feszítõpászma, pl. TTfv 240/40-2x3 jelû panel (Tfv-123/h-n) magassága 40 cm és bordánként 3-3 feszítõpászmával készül Anyagminõségek: Beton: C40/50 Betonacél: B B60.50.S,C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 1,0 óra Teljes szélességû elem adatai (A lemezszélesség csökkenthetõ Pl.TTfv-200/40-2*4) Határ igénybevételek Ajánlott Jel súly M H T H fesztáv kg/m knm kn m TTfv240/50-2* TTfv240/50-2* TTfv240/50-2* TTfv240/60-2* TTfv240/60-2* TTfv240/60-2* TTfv-240/70-2* TTfv240/70-2* TTfv240/70-2* Fél szélességû elemek esetében a teherbírási értékek fele vehetõ figyelembe. 45

46 DUNAÚJVÁROSI BETON-ÉS TTfp ÉS Tfp JELÛ FESZÍTETT VB. FÖDÉMELEM Kompenzált felhajlású födémpanel. A h1 méret azért nagyobb h2-nél, mert a födémelem végén a lemez felfelé vastagítva van. Ez azt a célt szolgálja, hogy a feszített tartó felgörbülése után a lemez felsõ síkja közel vízszintes legyen Jelölése: TTfp-240/h1-h2 (Tfp-120/h1-h2) pl. TTfp-240/47-43 jelû panel magassága cm és Anyagminõségek: Beton: C40 Betonacél: B B60.50.S,C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 1,0 óra Teljes szélességû elem adatai (A lemezszélesség csökkenthetõ Pl.TTfp-200/47-43) Határ igénybevételek Ajánlott Jel súly M H T H fesztáv kg/m knm kn m TTfp 240/ TTfp 240/ TTfp 240/ TTfp 240/ Fél szélességû elem adatai (A lemezszélesség csökkenthetõ Pl.Tfp-200/47-43) Határ igénybevételek Ajánlott Jel súly M H T H fesztáv kg/m knm kn m Tfp 120/ Tfp 120/ Tfp 120/ Tfp 120/

47 47 DUNAÚJVÁROSI BETON-ÉS STTf JELÛ FESZÍTETT VB. TETÕELEMEK maximális magassága 48 és 67cm Jelölése: STTf 240/h MAX -2xn db 1/2" feszítõpászma Anyagminõségek: Beton: C40 Betonacél: B B60.50.S, C15H Feszítõpászma: Fp-100/1770/1540 Tûzállósági határérték: 0.5 óra Jel Határigénybevételek Névleges súly M Ha M Hb M Hc T H fesztáv to knm knm knm kn m STTf 240/48-2x STTf 240/48-2x Határigénybevételek Névleges Jel súly M Ha M Hb M Hc T H fesztáv to knm knm knm kn m STTf 240/67-2x STTf 240/67-2x

48 DUNAÚJVÁROSI BETON-ÉS FESZÍTETT ÜREGES FÖDÉMPALLÓK FF-160 FF-200 FF-265 FF-300 FF-400 A födémek részletes ismertetése a Katalógus sorozattermékek címû fejezetében található. 48

49 49 DUNAÚJVÁROSI BETON-ÉS ZSf JELÛ FESZÍTETT ZSALUPANEL Alkalmazás: A ZSf jelû feszített zsalupanel a helyszínen készített felbetonnal együtt különbözõ vastagságú födémszerkezet kialakítására alkalmas. Három féle magassággal készül, ZSf-14,ZSf- 16, ZSf-18, és mindhárom magasságnál 6-6 féle vasalás kérhetõ. (A,B,C,D,E,F). Mennyiségtõl függõen egyedi teherbírású panelek gyártása is lehetséges Beépíthetõ tetszõleges befogott, vagy többtámaszú -statikai modell alkalmazása esetén is. A többtámaszúsításhoz szükséges méretezett vasalást a helyszíni betonnak kell tartalmaznia. A zsalupanel beépítésénél kalkulált technológiai teher az elõre gyártott, és a helyszíni betonok önsúlyán felül: 1.5 kn/m2. Minden teherre 1.35-ös biztonsági tényezõvel számoltunk. Az adott födémvastagságok esetén a megadott maximális fesztávokat alkalmazva az építéskori maximális lehajlás kisebb, mint: l/500. Méretek: Maximális panelhossz: 8,00 m Panelszélesség: 120 cm Lemezvastagság: 5 cm Magasság: 14 cm, 16 cm, 18 cm A lemez a jobb tapadás érdekében bordázott. Beton: min. C40/50 Feszítõhuzal: d=5 mm 1770/1540 A helyszíni beton minõsége: C25/30 Jelölés: ZSf-16/C-7.35 m Jelentése: 16 cm magas feszített zsalupanel C típusú vasalással, 7,35m hosszban 1,2m szélességgel. A zsalupanelt a BVM Szobeton gyártja, Szolnok Piroskai út. 49
