1 ŰRTECHNOLÓGIA GYAK. Hőtani számítás, dokumentáció- -műszaki rajz, forgácsoló gépek ea: dr. Bánfalvi Antal V2/708-as labor
2 GY2/1 Példa: A BEXUS egyetlen detektor dobozához szükséges fűtőteljesítmény becslése: Átlagos hőátadási tényező: u1=0,6 W/m² MLI fólia típusa: Coolcat 2 NW RUAG Space GmbH, Min. 20 réteg, 2 oldalon több, ez a technológiából jön. u2=0,0056 W/m²K /a kvarcüveg hővezetési tényezője 1,4 W/mK, 2x2 mm réteg/ Külső hőm.:-80c, Belső hőm.:-40c, Felületek: A1: mm², A2: 393 mm²./ 5 db kvarc ablak/. Q1= u1xδtxa1=678,2 mw. Q2= u2xδtxa2=0,1 mw. Q1+Q2=678,3 mw. Általános kép: HŐTAN NAGY MÍNUSZ MI NEM BÍRJA? FŰTÉS HŐSZIGETELÉS

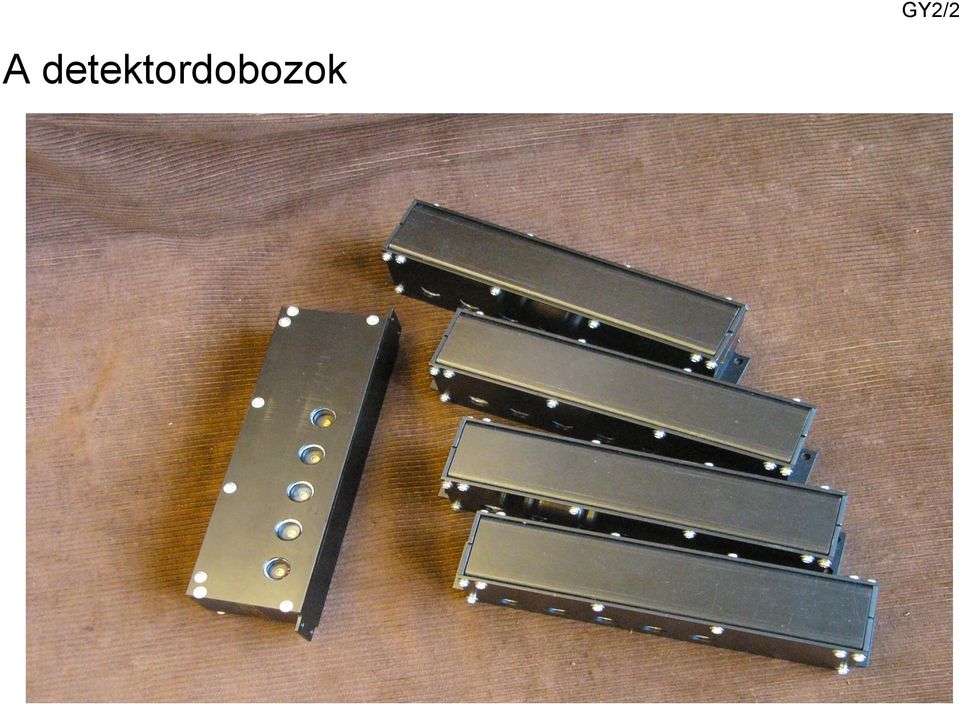

3 A detektordobozok GY2/2
4 A detektorok és a fűtőellenállások GY2/3
5 A belső rész másik nézete GY2/4 Más fűtőbetét

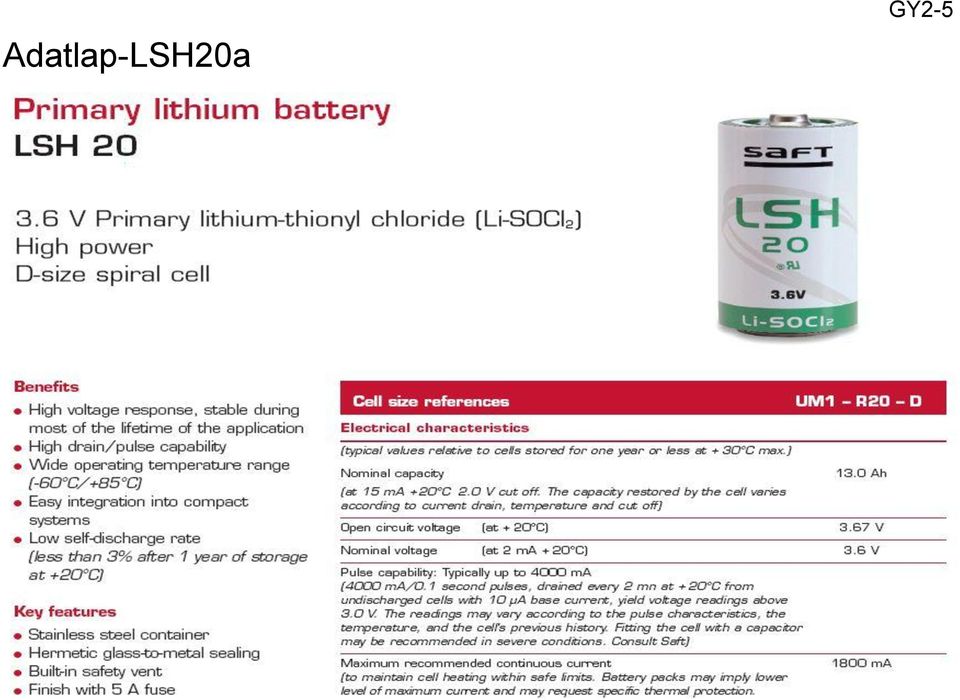

6 Adatlap-LSH20a GY2-5

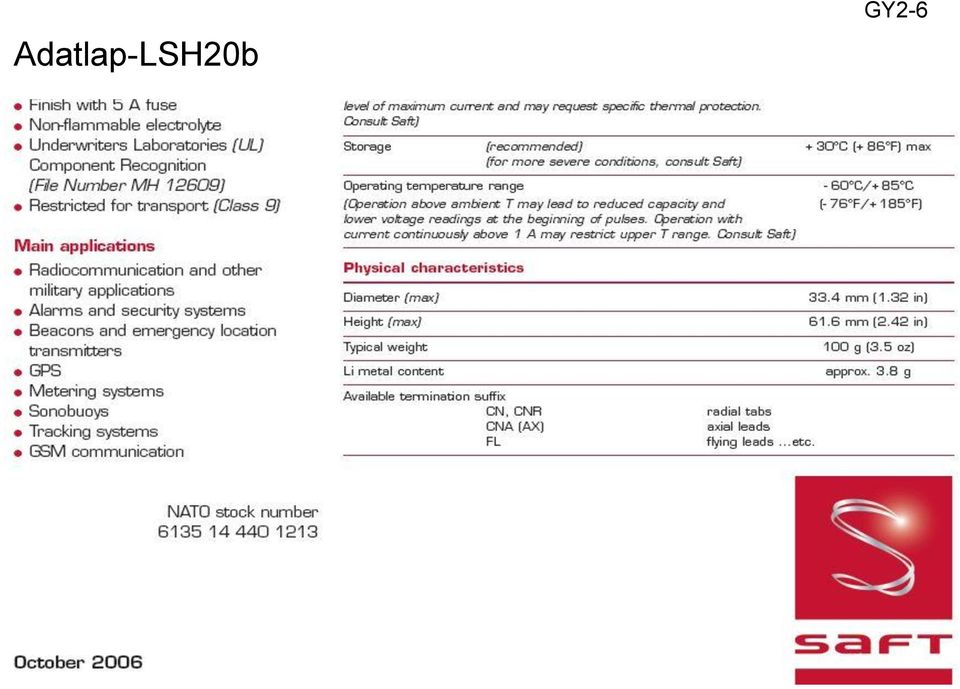

7 Adatlap-LSH20b GY2-6

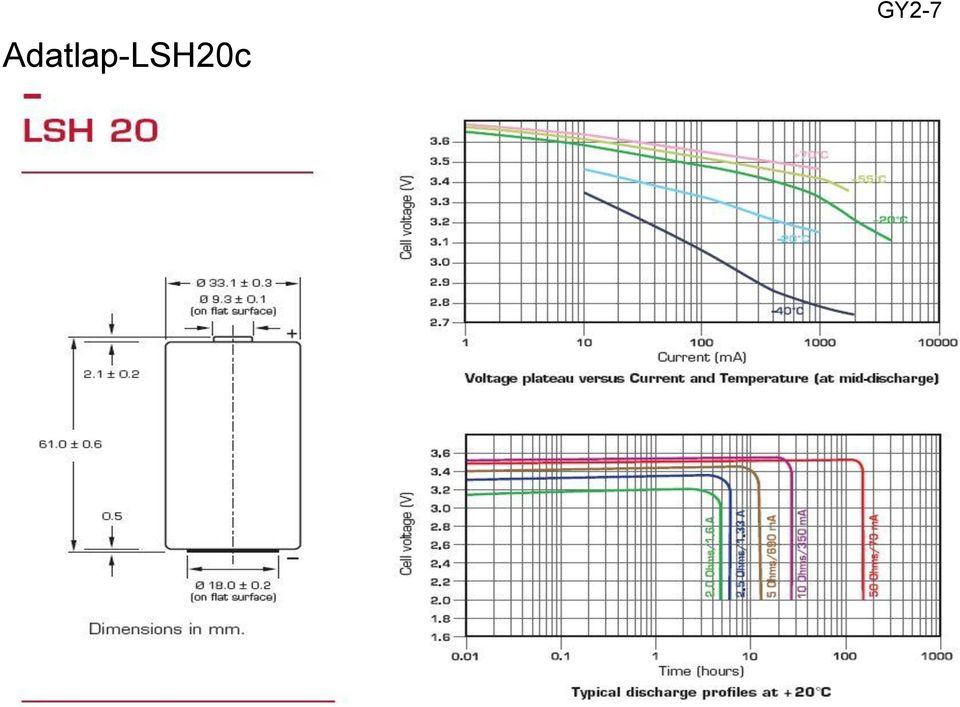

8 Adatlap-LSH20c GY2-7

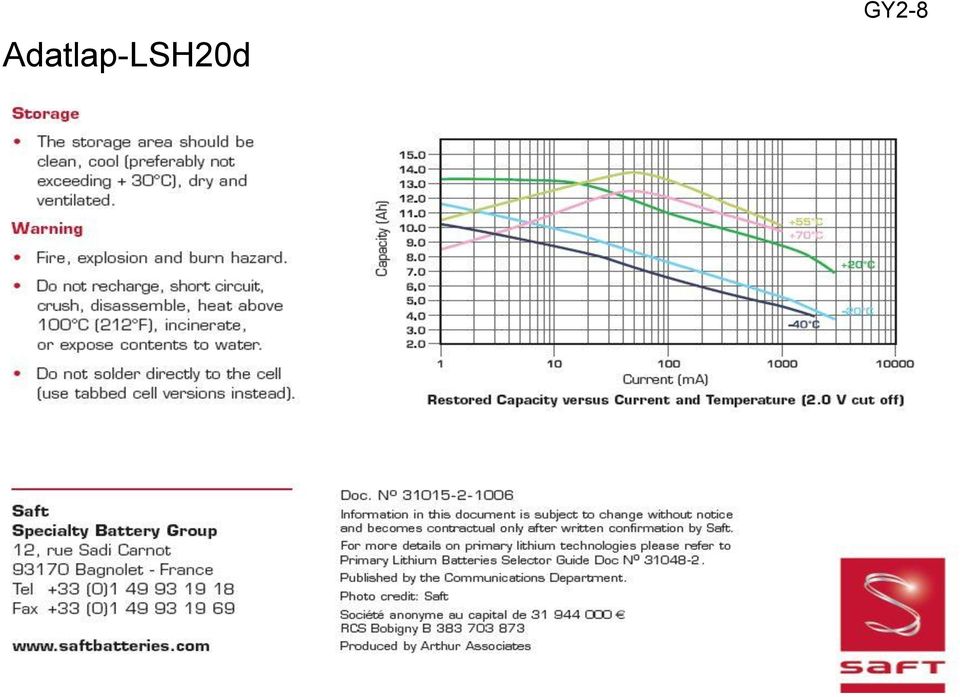

9 Adatlap-LSH20d GY2-8

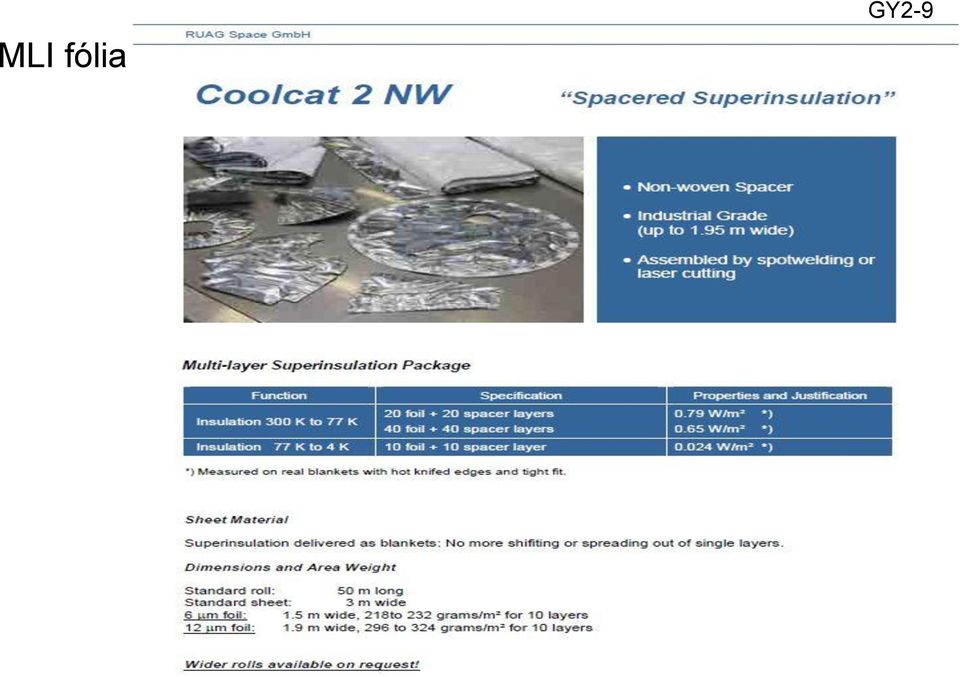

10 MLI fólia adatlap GY2-9

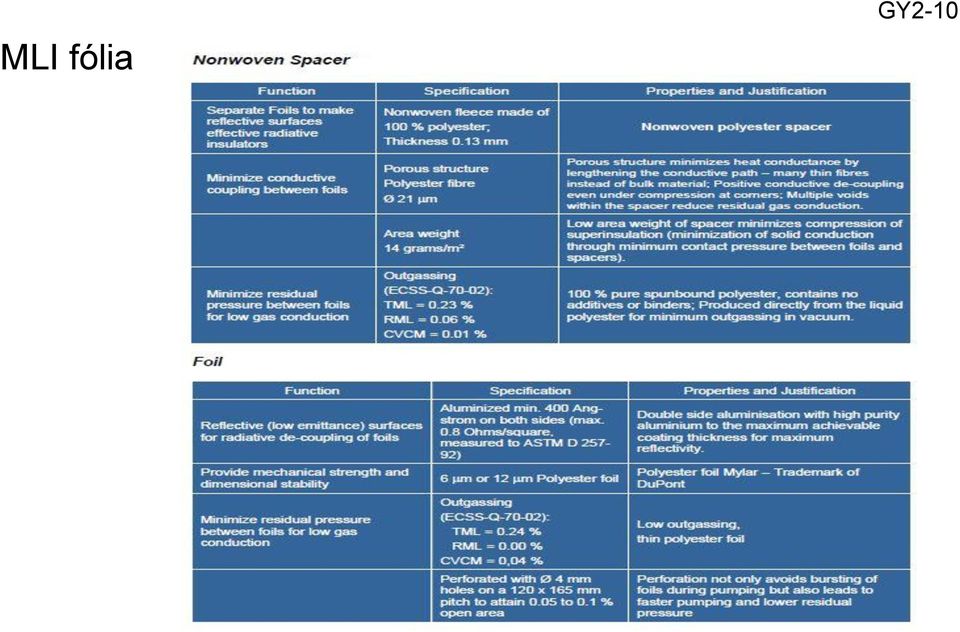

11 MLI fólia GY2-10

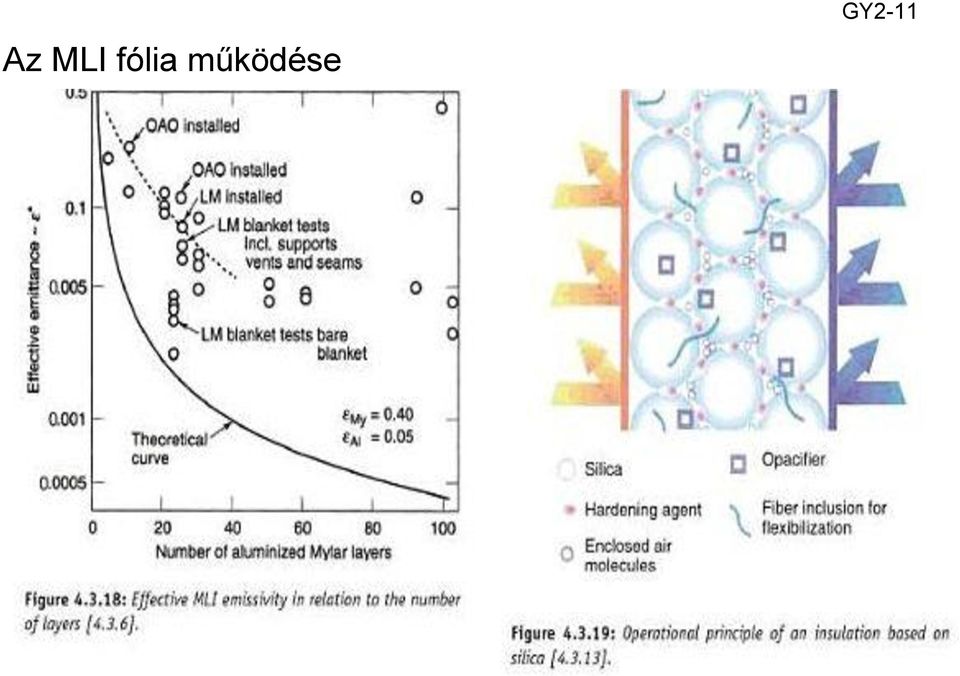

12 Az MLI fólia működése GY2-11

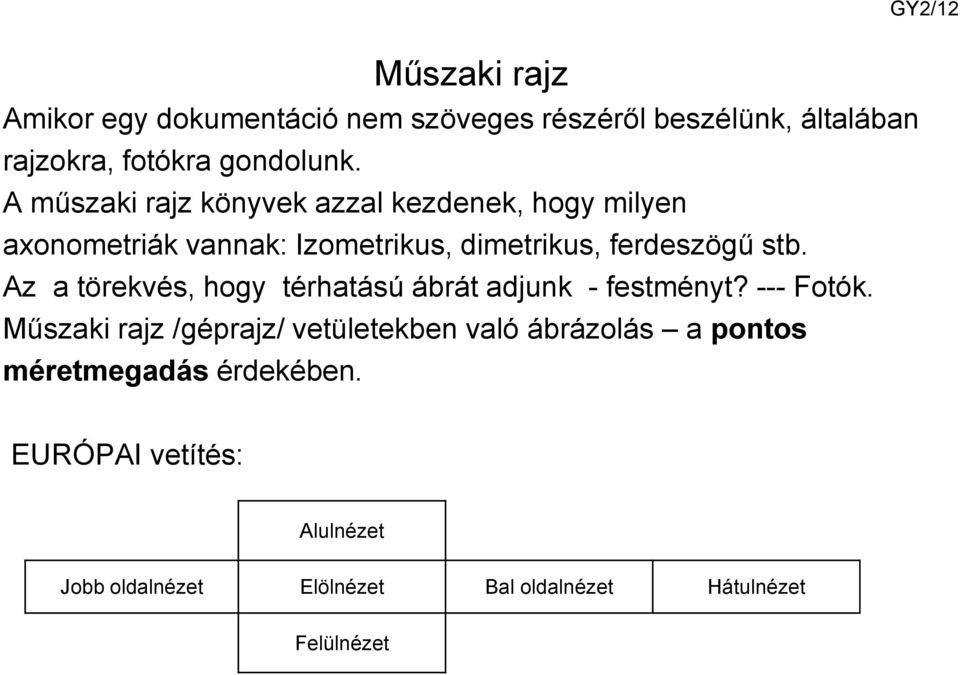

13 GY2/12 Műszaki rajz Amikor egy dokumentáció nem szöveges részéről beszélünk, általában rajzokra, fotókra gondolunk. A műszaki rajz könyvek azzal kezdenek, hogy milyen axonometriák vannak: Izometrikus, dimetrikus, ferdeszögű stb. Az a törekvés, hogy térhatású ábrát adjunk - festményt? --- Fotók. Műszaki rajz /géprajz/ vetületekben való ábrázolás a pontos méretmegadás érdekében. EURÓPAI vetítés: Alulnézet Jobb oldalnézet Elölnézet Bal oldalnézet Hátulnézet Felülnézet

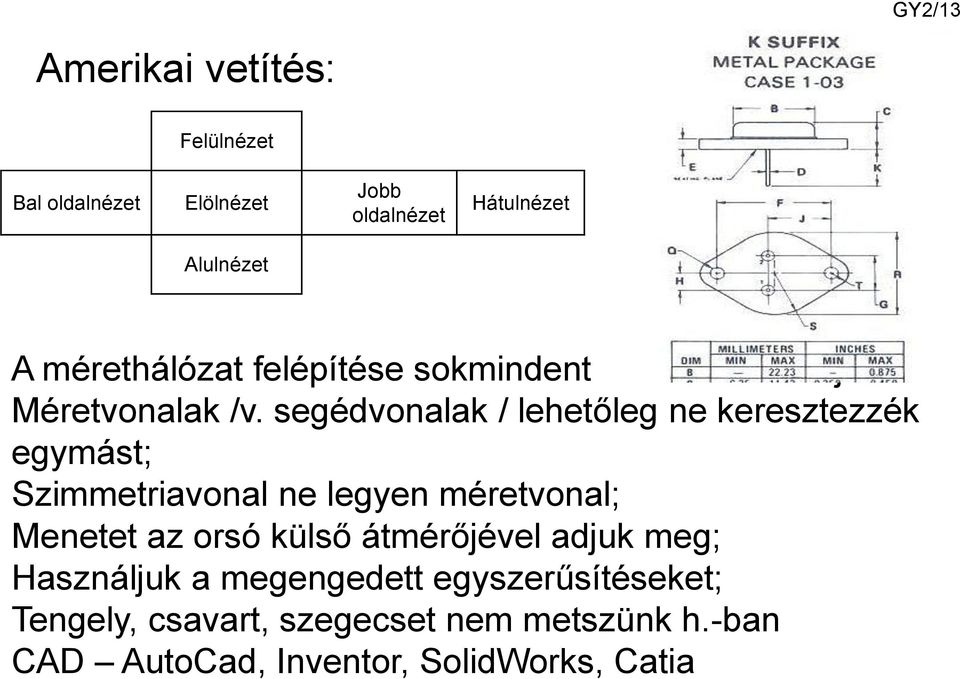

14 GY2/13 Amerikai vetítés: Felülnézet Bal oldalnézet Elölnézet Jobb oldalnézet Hátulnézet Alulnézet A mérethálózat felépítése sokmindent elárúl a készítőjéről Méretvonalak /v. segédvonalak / lehetőleg ne keresztezzék egymást; Szimmetriavonal ne legyen méretvonal; Menetet az orsó külső átmérőjével adjuk meg; Használjuk a megengedett egyszerűsítéseket; Tengely, csavart, szegecset nem metszünk h.-ban CAD AutoCad, Inventor, SolidWorks, Catia

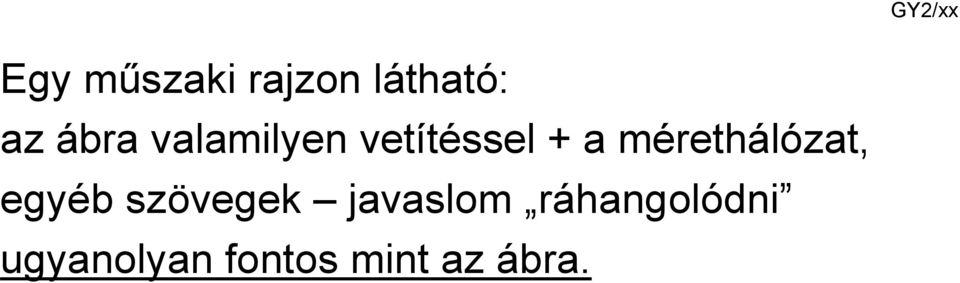

15 GY2/xx Egy műszaki rajzon látható: az ábra valamilyen vetítéssel + a mérethálózat, egyéb szövegek javaslom ráhangolódni ugyanolyan fontos mint az ábra.

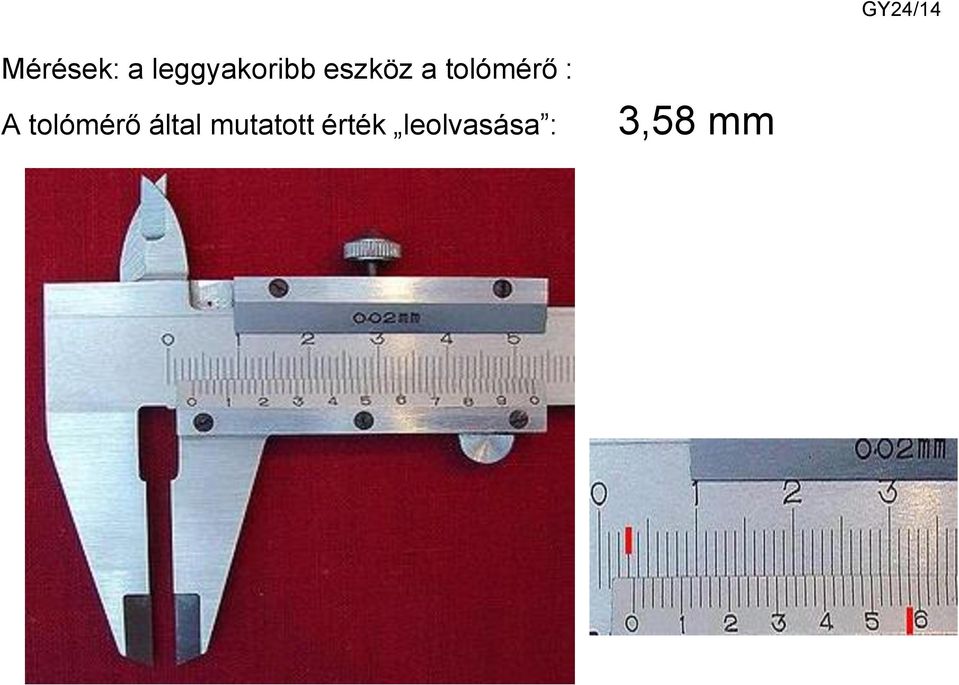

16 GY24/14 Mérések: a leggyakoribb eszköz a tolómérő : A tolómérő által mutatott érték leolvasása : 3,58 mm

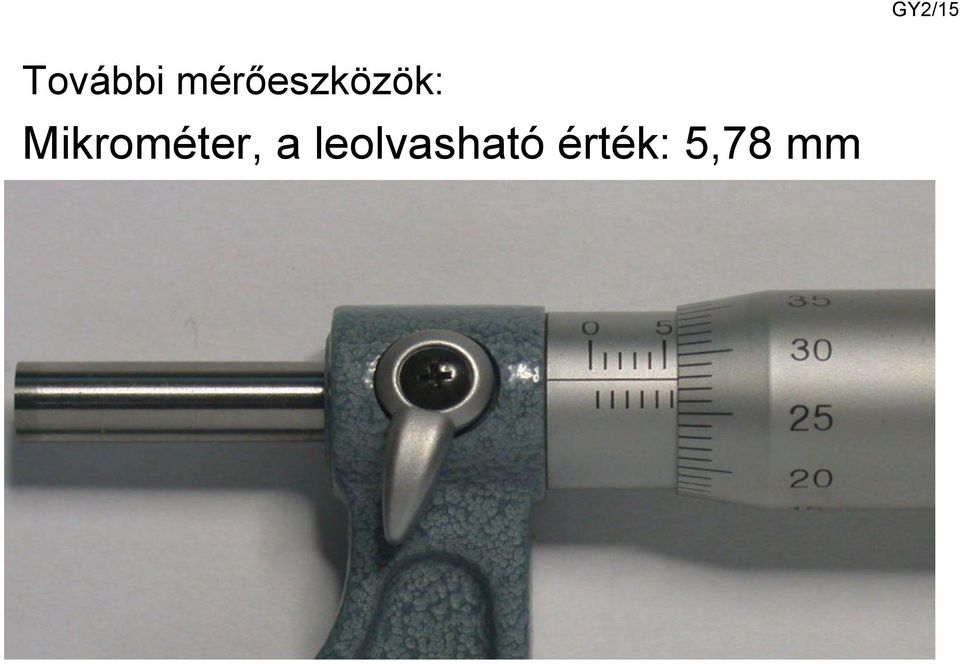

17 GY2/15 További mérőeszközök: Mikrométer, a leolvasható érték: 5,78 mm

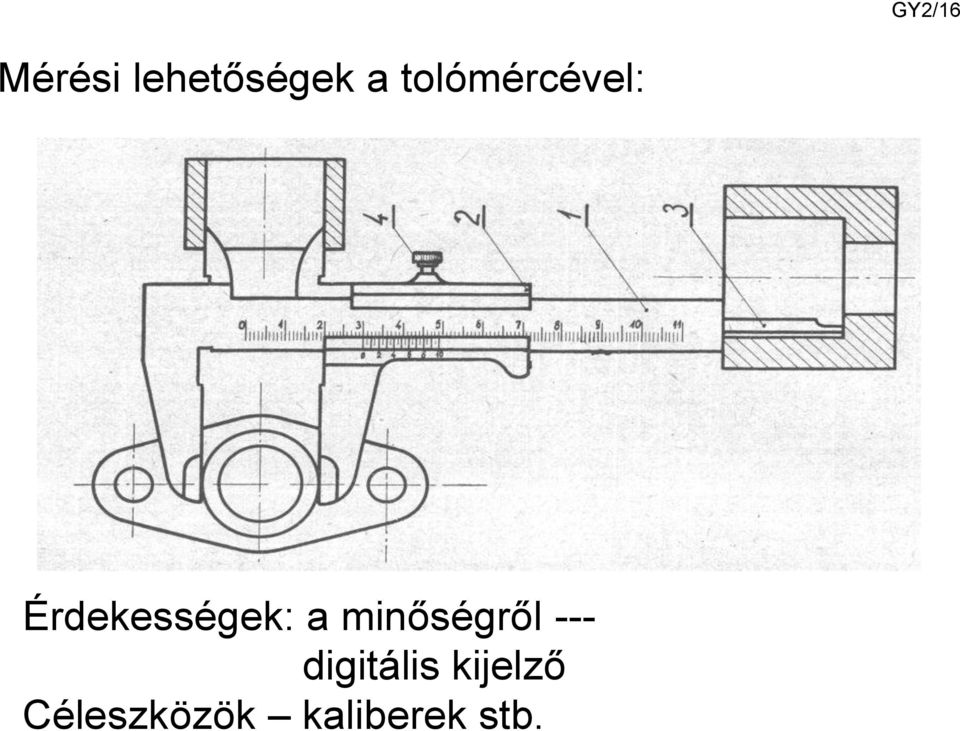

18 GY2/16 Mérési lehetőségek a tolómércével: Érdekességek: a minőségről --- digitális kijelző Céleszközök kaliberek stb.

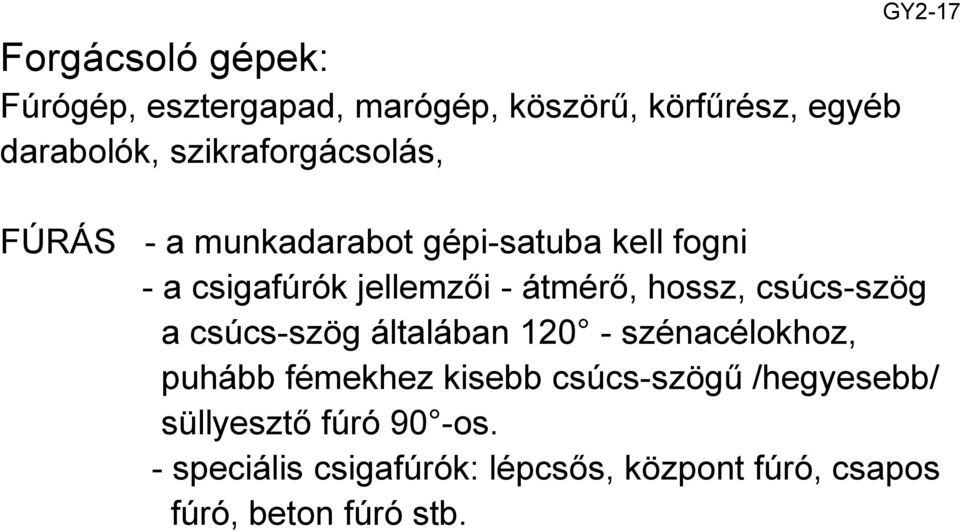

19 Forgácsoló gépek: Fúrógép, esztergapad, marógép, köszörű, körfűrész, egyéb darabolók, szikraforgácsolás, GY2-17 FÚRÁS - a munkadarabot gépi-satuba kell fogni - a csigafúrók jellemzői - átmérő, hossz, csúcs-szög a csúcs-szög általában szénacélokhoz, puhább fémekhez kisebb csúcs-szögű /hegyesebb/ süllyesztő fúró 90 -os. - speciális csigafúrók: lépcsős, központ fúró, csapos fúró, beton fúró stb.

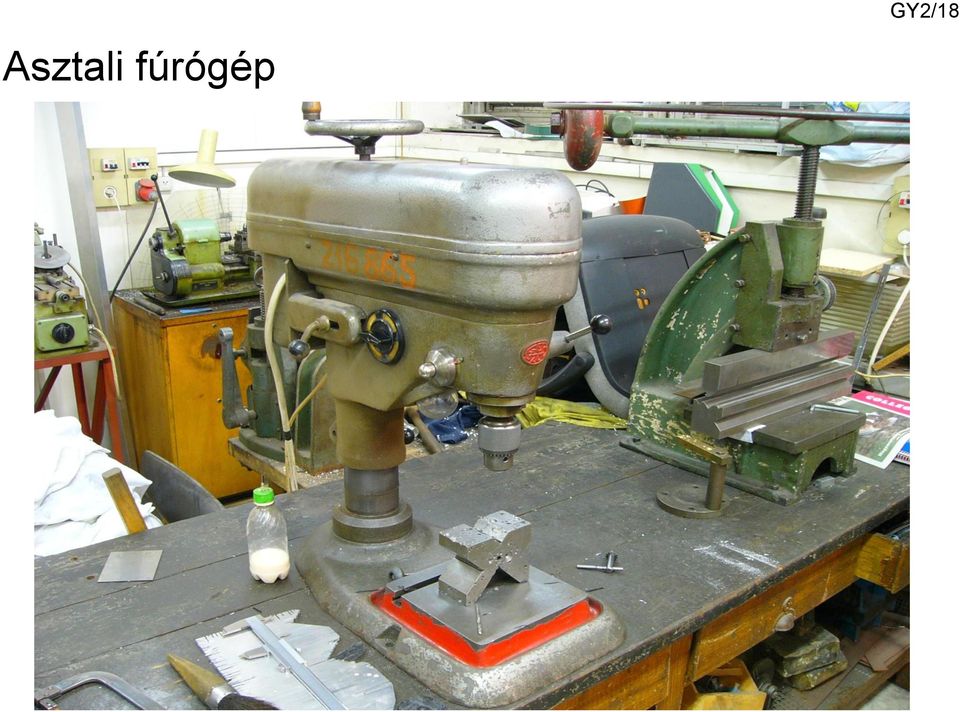

20 Asztali fúrógép GY2/18
21 GY2/19 Oszlopos fúrógép Gépi satuk
22 ESZTERGÁLÁS Az esztergát akkor használjuk, ha forgástesteket akarunk kialakítani. Főorsó, tokmány munkadarab forog. Mellékorsó szerszám befogás késtartó két irányban mozgatható - kézi vagy gépi előtolás. GY2/20
23 GY2/21
24 E 400-as esztergapad GY2-22
25 GY2-23 CNC eszterga központ Forgó csúcs: A forgó csúcs, vagy csak a csúcs az un. szegnyeregbe helyezhető és a munkadarab megtámasztására szolgál a tokmánnyal ellentétes oldalon.
26 GY2/24 MARÁS A marógépet síkfelületek megmunkálására, valamint az azokból induló bonyolult áthatások kialakítására használjuk. Főorsó, tokmány szerszám befogása forog. Mellékorsó gépisatú munkadarab befogása két irányban mozgatható - kézi vagy gépi előtolás.
27 GY2/25 Az elvi elrendezés: A marószerszámok /nem a gépek!/ tipusai: Újjmarók homlokmarók és hengermarók, stb.
28 Marógép GY2-26
29 GY2/27
30 GY2/28 Köszörülés Modern termelékeny alakos /szoftverrel segített/ kivágási lehetőségek: a lézeres és a víz-sugaras vágások.
31 GY2/29 Darabolás Tárcsás daraboló Áttételes karos olló
32 Körfűrészek GY2/30
33 GY 31 Zh kédések: 1. Ismertesse az MLI fóliák tulajdonságait és felhasználási lehetőségeit! 2. Miért használjuk a műszaki rajzainkhoz a vetületi ábrázolást? 3. Milyen mérési pontosság érhető el egy átlagos tolómérővel? 4. Milyen mérési pontosság érhető el egy átlagos mikrométerrel? 5. Miért 90-fokos a sűllyesztő fúró? 6. Soroljon fel még egyéb fúróféléket! 7. Melyek azok a szerszámgépek amelyeknél a szerszám forog? 8. Melyek azok a szerszámgépek amelyeknél a munkadarab forog? 9. Milyen modern kivágási lehetőségek vannak?
