1 FLUKE Multiméterek 110, 111&112 True-rms méréssel

2 A FLUKE cég által gyártott 110-es,111-es, és 112-es sorozathoz tartozó modellek elemmel működő digitális mérőműszerek, a továbbiakban mérőműszerek, maximális kijelzett érték 6000, elektronikus kijelzési mód. A jelen használati útmutató a 110-es sorozathoz tartozó összes modellre vonatkozik. A 112-es modell rendelkezik az összes leírt funkcióval. A mérőműszerek az alábbiak mérésekre, és vizsgálatokra szolgálnak: - váltakozó, és egyenfeszültség, valamint áram - ellenállásmérés - folytonosság vizsgálat - dióda teszt - frekvenciamérés - kapacitás vizsgálat Kapcsolat a FLUKE céggel Weblapcím: A kérdéseivel a FLUKE legközelebbi forgalmazójához forduljon. Figyelmeztetés és Figyelem A Figyelmeztetés ** szóval olyan feltételeket és tevékenységeket jelöltünk, amelyek testi sérüléseket vagy halált okozhatnak. A Figyelem szóval olyan feltételeket és tevékenységeket jelöltünk, amelyek miatt megsérülhet a mérőműszer vagy a tartozékai. Veszélyes feszültség Figyelmezteti a felhasználót a lehetséges, vagy meglévő veszélyes feszültségre, ez a szimbólum megjelenik a kijelzőn, amikor a mérőműszer 30V feszültséget, vagy megjelenik az (OL) jelzés, ha a méréshatár tartományt túllépő feszültséget észlel. Figyelmeztetés!!! A mérővezetékek nem megfelelő bemenetekbe való csatlakoztatása, a mérést végző személy testi sérülését, vagy a mérőműszer meghibásodását okozhatja. Emlékeztetésképpen, azért, hogy leellenőrizze, hogy a mérővezetékek megfelelően vannak-e csatlakoztatva, a forgókapcsoló-pozíció megváltoztatása közben rövid időre megjelenik a szimbólum.

3 A készülék használata előtt, kérjük olvassa el: Az alábbiakban olyan utasítások találhatóak, amelyeknek betartása biztonságos munkavégzést biztosít, és segít elkerülni a mérőműszer sérülését. A mérőműszert csak a használati útmutatóban leírt módon szabad használni, ellenkező esetben a mérőműszer védelem nem működik hatásosan. Ne használja a mérőműszert és a mérővezetékeket, ha sérültnek látszanak, vagy amikor a mérőműszer nem megfelelően működik. Mindig megfelelő mérőcsatlakozókat, funkciókat és méréshatár tartományt használjon. Ellenőrizze a mérőműszer mérési eredményeit, egy ismert feszültség megmérésével, ha nem elégedett a mérőműszer által végzett mérés minőségével forduljon szakszervizhez. Ne használja a mérőműszert az ajánlottnál magasabb feszültség vizsgálására a bemenetek valamint a földelés között. Különösen vigyázzon 30V AC RMS, 60V DC, 42V feletti feszültségmérésnél, mivel ezek a feszültségek áramütést okozhatnak. Cserélje le az elemet, amikor a kijelzőn megjelenik az elhasznált elem szimbólum, azért, hogy elkerülje a téves mérési eredményeket. Ellenállásmérés, folytonosságvizsgálat, diódateszt, és kapacitásmérés előtt kapcsolja ki az áramkör tápját, és süsse ki az összes kapacitással rendelkező alkatrészt. Ne használja a mérőműszert robbanékony gáz és pára közelében. A mérővezetékek, és a mérőszondák használatakor figyeljen arra, hogy az ujja a védett részen legyen. Áramütés elkerülése érdekében a mérőműszerház felnyitása vagy az elemtartó leszedése előtt kapcsolja szét az összes mérővezetéket. Szimbólum AC váltakozó áram DC Egyenáram AC DC Váltakozó/ Egyenáram Földelés Fontos információ Lemerült elem jelzés Biztosíték Megfelel az EU szabványoknak Megfelel a kanadai szabványoknak Dupla szigetelés UL tanúsítvány Megfelel az ausztrál szabványoknak A kijelző automatikus kikapcsolási funkció

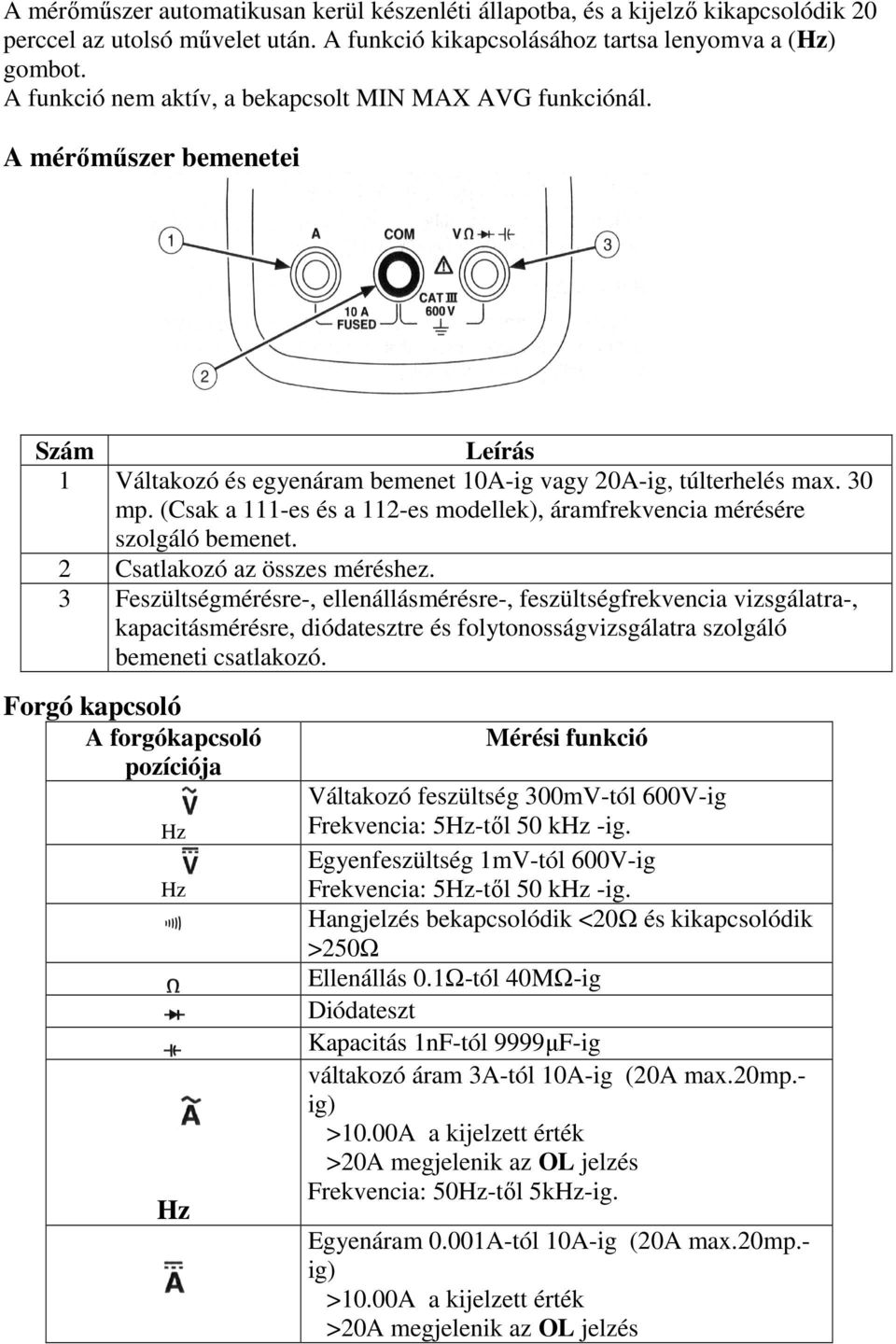

4 A mérőműszer automatikusan kerül készenléti állapotba, és a kijelző kikapcsolódik 20 perccel az utolsó művelet után. A funkció kikapcsolásához tartsa lenyomva a (Hz) gombot. A funkció nem aktív, a bekapcsolt MIN MAX AVG funkciónál. A mérőműszer bemenetei Szám Leírás 1 Váltakozó és egyenáram bemenet 10A-ig vagy 20A-ig, túlterhelés max. 30 mp. (Csak a 111-es és a 112-es modellek), áramfrekvencia mérésére szolgáló bemenet. 2 Csatlakozó az összes méréshez. 3 Feszültségmérésre-, ellenállásmérésre-, feszültségfrekvencia vizsgálatra-, kapacitásmérésre, diódatesztre és folytonosságvizsgálatra szolgáló bemeneti csatlakozó. Forgó kapcsoló A forgókapcsoló pozíciója Hz Hz Hz Mérési funkció Váltakozó feszültség 300mV-tól 600V-ig Frekvencia: 5Hz-től 50 khz -ig. Egyenfeszültség 1mV-tól 600V-ig Frekvencia: 5Hz-től 50 khz -ig. Hangjelzés bekapcsolódik <20Ω és kikapcsolódik >250Ω Ellenállás 0.1Ω-tól 40MΩ-ig Diódateszt Kapacitás 1nF-tól 9999µF-ig váltakozó áram 3A-tól 10A-ig (20A max.20mp.- ig) >10.00A a kijelzett érték >20A megjelenik az OL jelzés Frekvencia: 50Hz-től 5kHz-ig. Egyenáram 0.001A-tól 10A-ig (20A max.20mp.- ig) >10.00A a kijelzett érték >20A megjelenik az OL jelzés

5 Hz Frekvencia: 50Hz-től 5kHz-ig. AC feszültség és AC áram, True-RMS, 500Hz-ig Kijelző Sz Szimbólum Jelentése á m 1 A mérőműszer be van állítva folytonosságvizsgálatra. 2 Diódateszt. 3 Negatív érték. 4 Veszélyes feszültség. 30V feszültség, vagy túlfeszültség (OL) 5 HOLD Az aktuális mérési eredmény rögzítése a kijelzőn. A MIN MAX AVG funkciónál nincs lehetőség a mérési eredmény rögzítésére a kijelzőn. 6 MIN MAX MAX MIN AVG MIN MAX AVG tartomány elérése. Maximum, minimum, és közepes érték. 7 nµf mva MkΩ Mértékegységek 8 DC AC Egyenáram, váltakozó áram 9 Azonnal cserélje ki az elemet 10 Auto Range Manual Range A mérőműszer kiválasztja a legjobb méréshatár tartományt. Méréshatár tartomány manuális kiválasztása 11 (Bar graph) Analóg kijelző mV A kijelző összes pozíciója foglalt 13 Az analóg kijelző polaritása 14 Túl nagy tartomány, a mérés nem végezhető 15 Ellenőrizze, hogy a mérővezetékek a megfelelő csatlakozóba vannak-e csatlakoztatva. MIN MAX AVG funkció A mérőműszer memorizálja a minimális, és maximális mért értékeket, ezután kiszámítja az összes mérés közepes értékét. Amikor a mérőműszer új minimális vagy maximális értéket észlel, rövid hangjelzés hallható (biip).

6 Állítsa be a mérőműszeren a megfelelő mérési funkciót, és méréshatár tartományt. -Nyomja meg a MIN MAX gombot, hogy bekapcsolja a MIN MAX AVG funkciót. A MIN MAX és MAX funkciók kijelzésre kerülnek, és a legmagasabb mért érték a MIN MAX AVG funkció bekapcsolása után megjelenik a kijelzőn. -Nyomja meg a MIN MAX gombot a minimális érték (MIN), közepes érték (AVG) és az aktuális eredmény rögzítéséhez. -A MIN MAX AVG memorizálás megállítása az elmentett adatok törlése nélkül nyomja meg a HOLD gombot. A HOLD szimbólum kijelzésre kerül. -Nyomja meg a HOLD gombot, hogy újra bekapcsolja a MIN MAX AVG funkciót. -Nyomja meg és tartsa lenyomva legalább egy másodpercig a MIN MAX gombot vagy forgassa el a forgókapcsolót, hogy belépjen a funkcióba és törölje az elmentett értékeket. A mérés eredménye rögzítése a kijelzőn Figyelmeztetés!!! Áramütés elkerülése céljából a HOLD funkció használatakor legyen tisztában azzal, hogy a kijelzőn nem lesz semmilyen változás, amikor különféle méréseket végez. A HOLD funkció használatakor a mérőműszer lefagyasztja a kijelzőt. - Nyomja meg a HOLD gombot, hogy bekapcsolja a funkciót. - Nyomja meg HOLD gombot, vagy változtassa meg a forgó kapcsoló pozícióját, hogy kilépjen a funkcióból, és visszatérjen a normális munkaüzemmódhoz. A kijelző háttérvilágítása (csak a 112-es modell) Nyomja meg a gombot, hogy be- vagy kikapcsolja a háttérfényt. A háttérfény automatikusan kikapcsolódik 2 perccel az utolsó művelet után. Ha úgy szeretné bekapcsolni a háttérvilágítás funkciót, hogy folyamatosan aktív legyen (ne kapcsolódjon ki 2 perc elteltével), tartsa lenyomva a gombot a mérőműszer bekapcsolásakor. Automatikus, és manuális beállítás A mérőműszer automatikus vagy manuális üzemmódban üzemelhet. - A bekapcsolt automatikus méréshatár tartomány esetén a mérőműszer kiválasztja a lehető legjobb méréshatár tartományt. - A bekapcsolt manuális méréshatár tartomány esetén, a felhasználónak kell kiválasztania a lehető legjobb méréshatár tartományt. Amikor a mérőműszer bekapcsolásra kerül a kijelzőn megjelenik az AUTO RANGE, ami azt jelenti, hogy a mérőműszer az automatikus üzemmódban üzemel. 1. Nyomja meg a RANGE gombot, a méréshatár manuális kiválasztásának a bekapcsolásához. A kijelzőn megjelenik a MANUAL RANGE felirat. 2. Nyomja meg a RANGE gombot, a nagyobb méréshatár manuális kiválasztásához. Amikor a készülék eléri a legmagasabb méréshatár tartományt, átkapcsol a legkisebbre. Megjegyzés

7 Nem lehet manuálisan kiválasztani a méréshatár tartományt, amikor be van kapcsolva a MIN MAX AVG, vagy a HOLD funkció. Ha megnyomja a RANGE gombot, a bekapcsolt MIN MAX AVG, vagy a HOLD funkciónál, a mérőműszer hangjelzést ad (biip), hibás műveletet jelez, és a méréshatár tartomány nem kerül megváltoztatásra. 3. A méréshatár tartomány manuális kiválasztás kikapcsolásához nyomja meg, és tartsa lenyomva a RANGE gombot, legalább egy másodpercig, vagy változtassa meg a forgókapcsoló pozícióját. A mérőműszer visszalép az automatikus méréshatár tartományhoz, és a kijelzőn megjelenik az AUTO RANGE jelzés. Power Up funkció A funkció bekapcsolásához tartsa lenyomva a gombot legalább 1 másodpercig a mérőműszer bekapcsolásakor. A Power-Up funkció kikapcsolásra kerül a mérőműszer kikapcsolásakor. Nyomógomb Hold MIN MAX Hz Power Up funkció Bekapcsolja az összes kijelző szegmenset. A HOLD gomb megnyomására a készülék rövid időre megjeleníti a szoftververziót, ezután visszatér a normális üzemeléshez. Kikapcsolja a hangjelzést (biip). Kikapcsolja az automatikus kikapcsolási funkciót. Kikapcsolja a háttérfény automatikus kikapcsolását (csak a 112-es modell). Az alap mérések elvégzése Az alábbi képeken látszik, hogyan lehet elvégezni az alap méréseket. Figyelmeztetés!!! Áramütés, testi sérülés vagy a készülék meghibásodása elkerülése céljából kapcsolja ki a mért áramkör tápját, és süsse ki az összes magasfeszültségű kondenzátort, ellenállásmérés, folytonosságvizsgálat, diódateszt és kapacitásmérés előtt. Feszültségmérés Váltakozó feszültség Egyenfeszültség

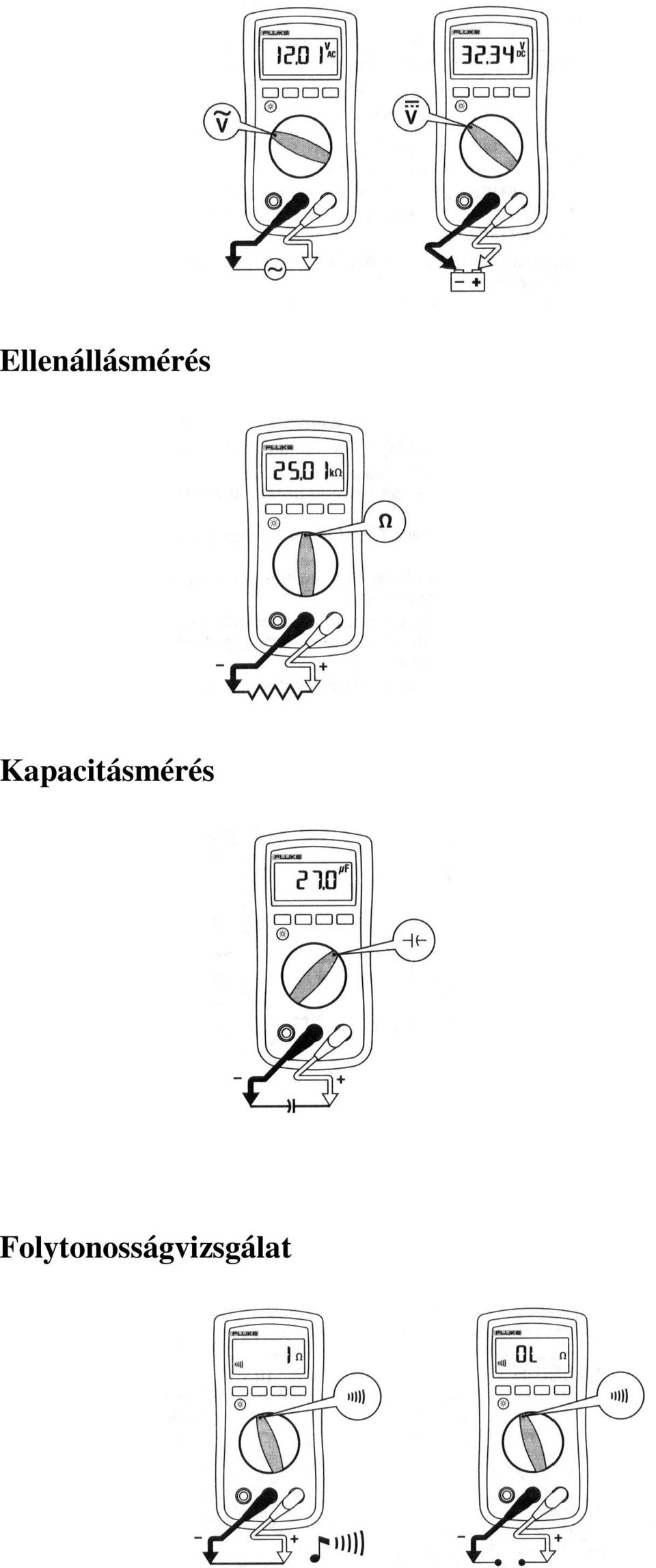

8 Ellenállásmérés Kapacitásmérés Folytonosságvizsgálat

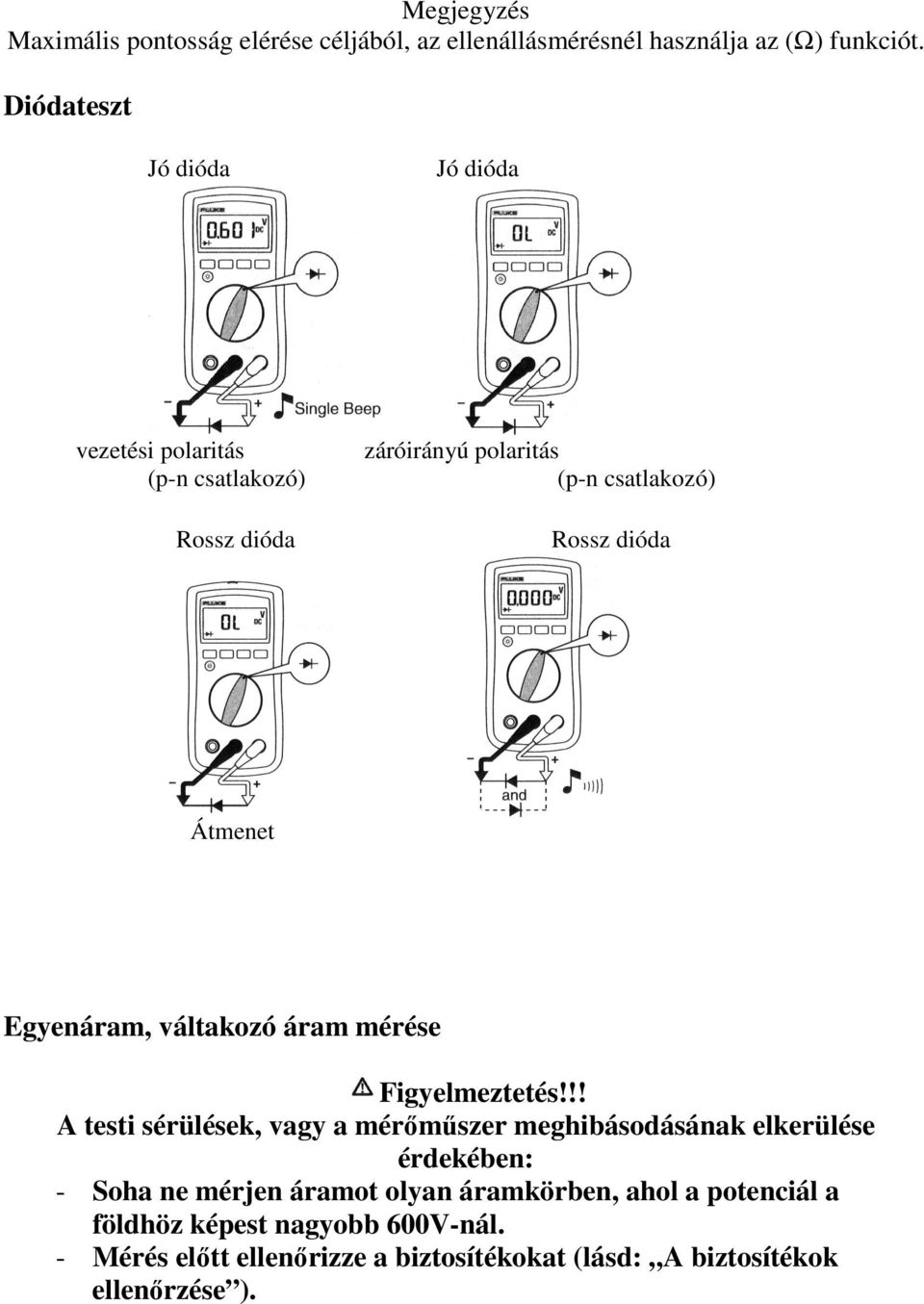

9 Megjegyzés Maximális pontosság elérése céljából, az ellenállásmérésnél használja az (Ω) funkciót. Diódateszt Jó dióda Jó dióda vezetési polaritás (p-n csatlakozó) Rossz dióda záróirányú polaritás (p-n csatlakozó) Rossz dióda Átmenet Egyenáram, váltakozó áram mérése Figyelmeztetés!!! A testi sérülések, vagy a mérőműszer meghibásodásának elkerülése érdekében: - Soha ne mérjen áramot olyan áramkörben, ahol a potenciál a földhöz képest nagyobb 600V-nál. - Mérés előtt ellenőrizze a biztosítékokat (lásd: A biztosítékok ellenőrzése ).

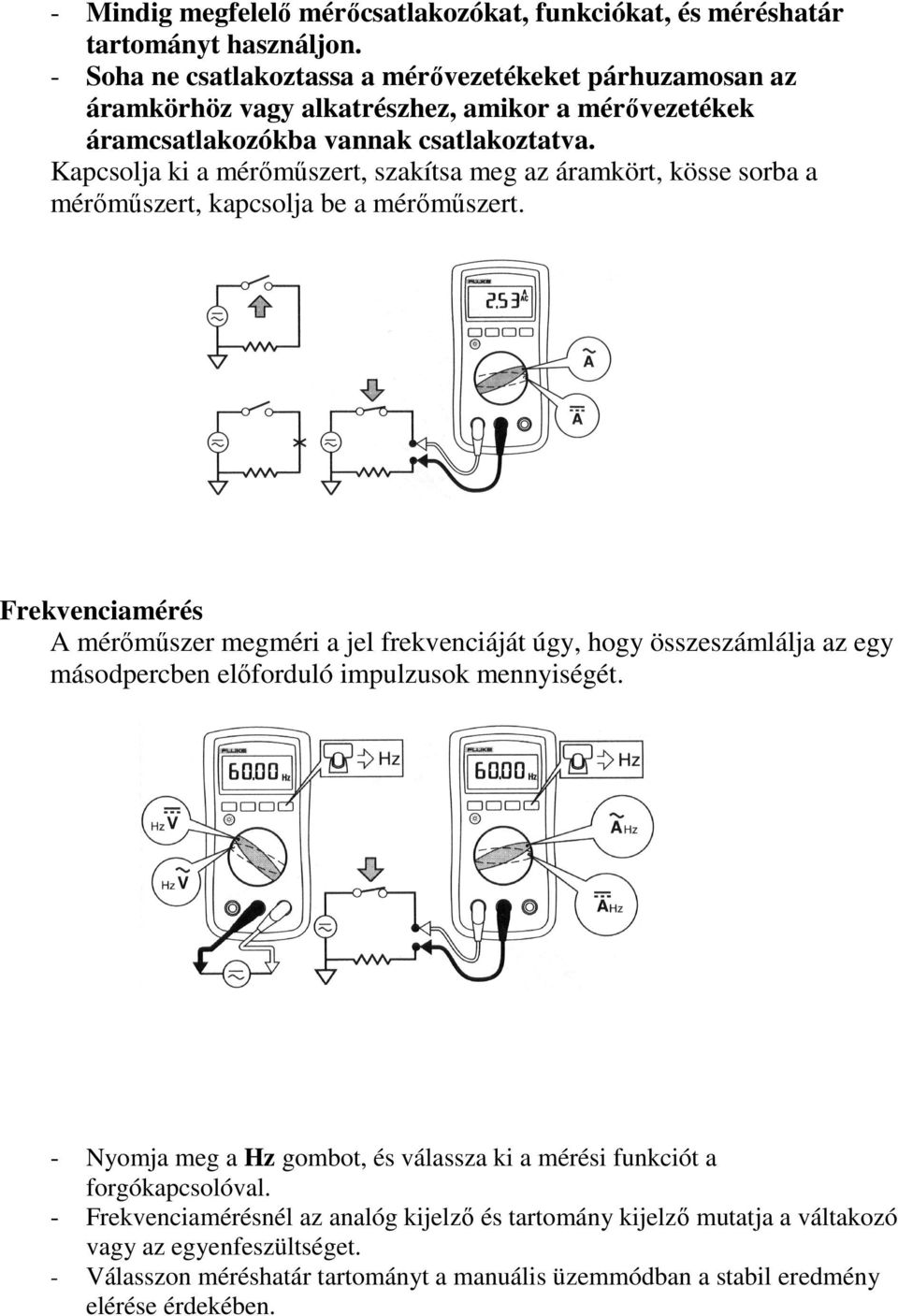

10 - Mindig megfelelő mérőcsatlakozókat, funkciókat, és méréshatár tartományt használjon. - Soha ne csatlakoztassa a mérővezetékeket párhuzamosan az áramkörhöz vagy alkatrészhez, amikor a mérővezetékek áramcsatlakozókba vannak csatlakoztatva. Kapcsolja ki a mérőműszert, szakítsa meg az áramkört, kösse sorba a mérőműszert, kapcsolja be a mérőműszert. Frekvenciamérés A mérőműszer megméri a jel frekvenciáját úgy, hogy összeszámlálja az egy másodpercben előforduló impulzusok mennyiségét. - Nyomja meg a Hz gombot, és válassza ki a mérési funkciót a forgókapcsolóval. - Frekvenciamérésnél az analóg kijelző és tartomány kijelző mutatja a váltakozó vagy az egyenfeszültséget. - Válasszon méréshatár tartományt a manuális üzemmódban a stabil eredmény elérése érdekében.

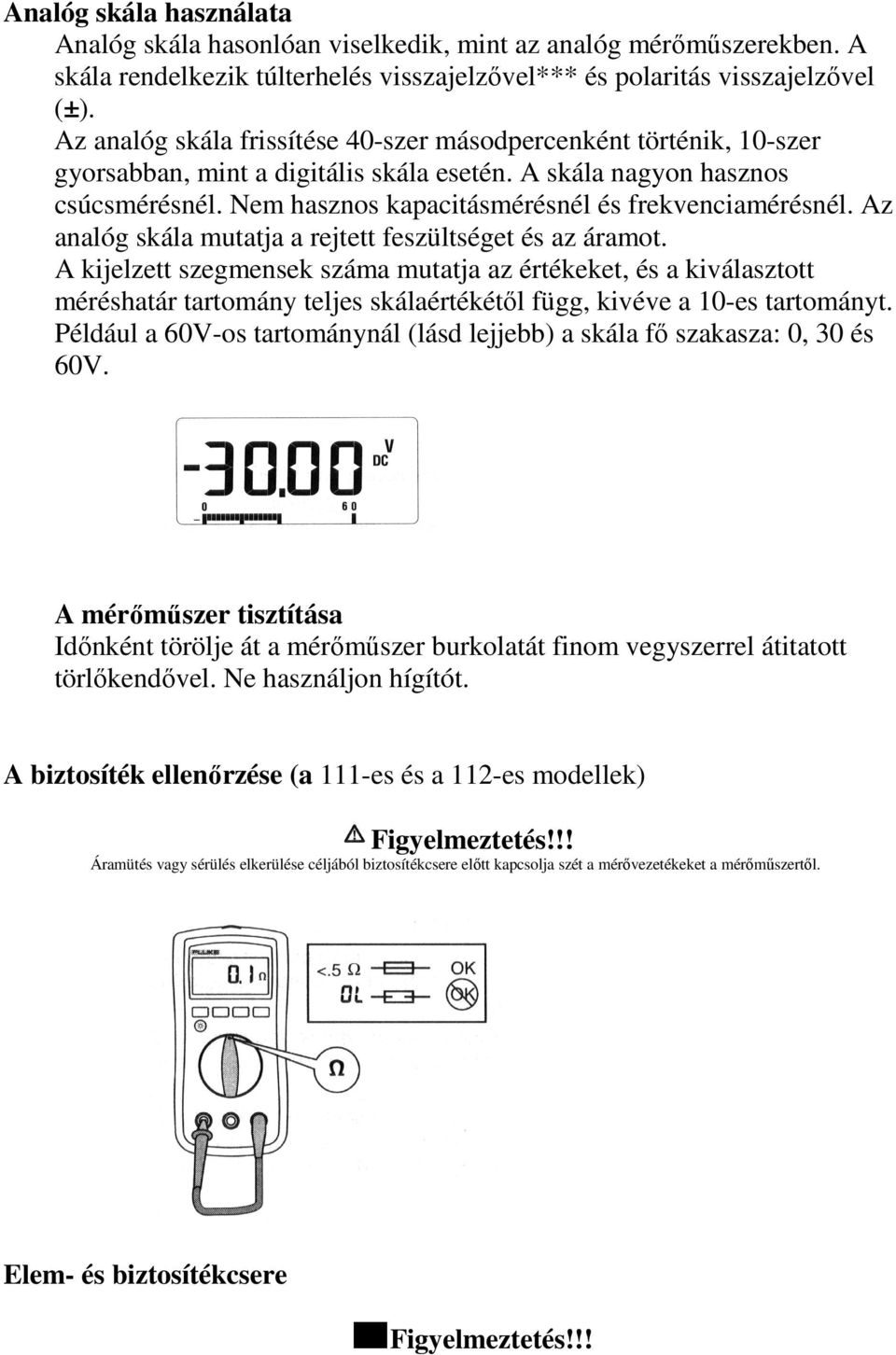

11 Analóg skála használata Analóg skála hasonlóan viselkedik, mint az analóg mérőműszerekben. A skála rendelkezik túlterhelés visszajelzővel*** és polaritás visszajelzővel (±). Az analóg skála frissítése 40-szer másodpercenként történik, 10-szer gyorsabban, mint a digitális skála esetén. A skála nagyon hasznos csúcsmérésnél. Nem hasznos kapacitásmérésnél és frekvenciamérésnél. Az analóg skála mutatja a rejtett feszültséget és az áramot. A kijelzett szegmensek száma mutatja az értékeket, és a kiválasztott méréshatár tartomány teljes skálaértékétől függ, kivéve a 10-es tartományt. Például a 60V-os tartománynál (lásd lejjebb) a skála fő szakasza: 0, 30 és 60V. A mérőműszer tisztítása Időnként törölje át a mérőműszer burkolatát finom vegyszerrel átitatott törlőkendővel. Ne használjon hígítót. A biztosíték ellenőrzése (a 111-es és a 112-es modellek) Figyelmeztetés!!! Áramütés vagy sérülés elkerülése céljából biztosítékcsere előtt kapcsolja szét a mérővezetékeket a mérőműszertől. Elem- és biztosítékcsere Figyelmeztetés!!!

12 Áramütés, testi sérülések vagy a mérőműszer meghibásodásának elkerülése érdekében: - Áramütés elkerülése érdekében a mérőműszerház felnyitása vagy az elemtartó leszedése előtt kapcsolja szét az összes mérővezetéket. - Csak az ajánlott biztosítékokat használja. - Cserélje le az elemet azonnal, amikor a kijelzőn megjelenik az elhasznált elem szimbólum, hogy elkerülje a téves mérési eredményeket. Az elemtartófedél leszedése: 1. Csavarja le az elemtartófedelet rögzítő csavart. 2.Csúsztassa az elemtartófedelet a mérőműszer alja felé, hogy szabaddá váljon a rekesz Biztosíték: 11A, 1000V Fluke PN803293; Elem: 9V alkáli, NEDA 1604A / IEC 6LR61. Műszaki paraméterek A megadott pontosság meg van határozva a kalibrálás dátumától számítva 12 hónapig a 18ºC és 28ºC közötti hőmérsékleten, valamint 0% és 75 % közötti relatív páratartalom esetén. A pontosság meg van adva ±-ként (az eredmény %-a + a legkevesebbet jelentő pozíción található számjegy). Maximális feszültség a bemeneti mérőcsatlakozók és földelés között: 600V Túlfeszültség elleni védelem: 6kV IEC61010 szerint Biztosíték: 11A, 1000V Kijelző: maximális kijelzés 6000, frissítés 4/ mp.-ként Hőmérséklet: üzemi:-10 C-tól +50 C-ig tárolási: -30 C-tól +60 C-ig Relatív páratartalom: 0%-tól -90%-ig (10 C-tól 30 C-ig) 0%-tól -75%-ig (30 C-tól 40 C-ig) 0%-tól -45%-ig (40 C-tól 50 C-ig) Elektromágneses összeférhetőség: 3V/m kivitel nincs meghatározva Elem élettartama: alkáli tipikusan 300 óra, háttérvilágítás nélkül

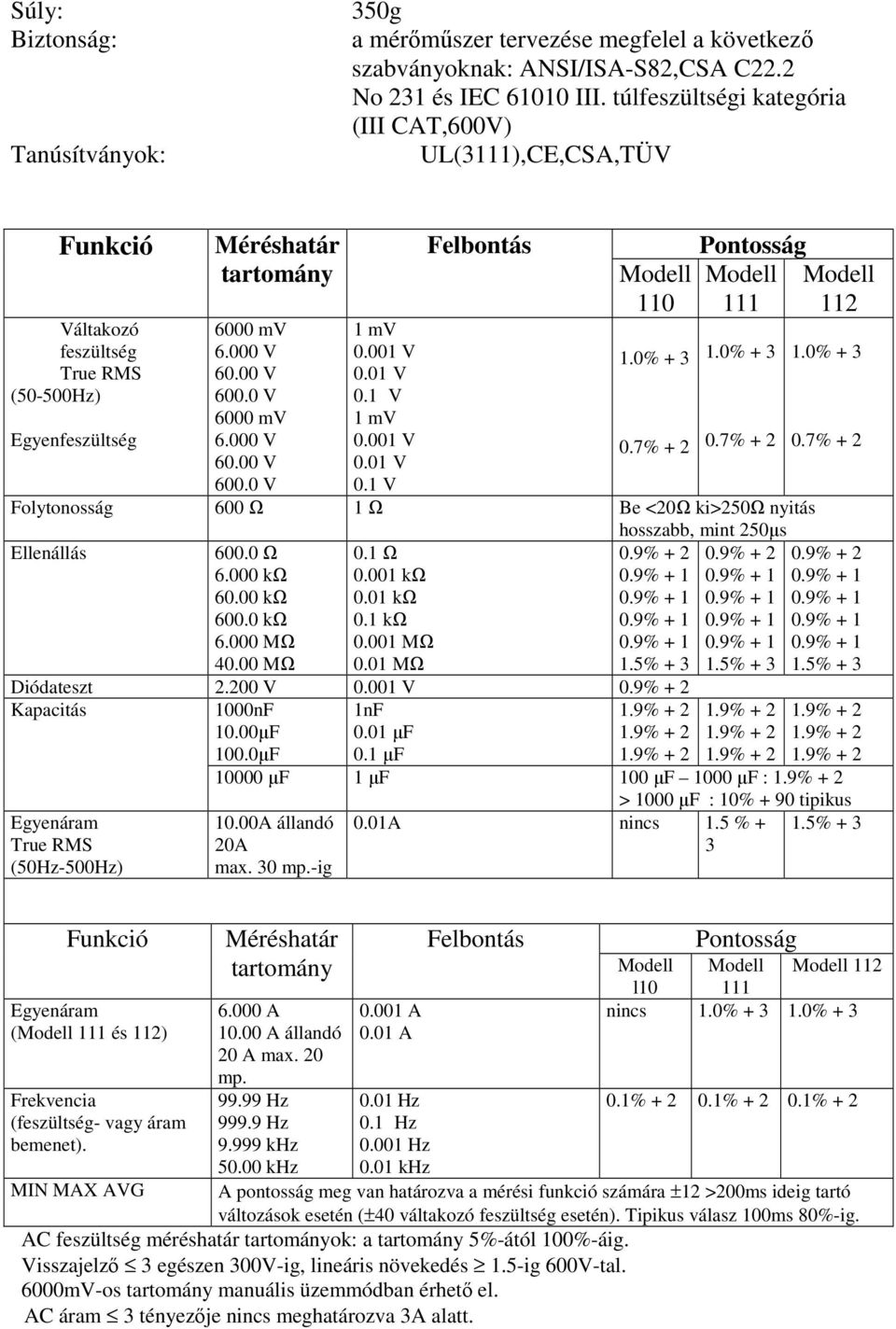

13 Súly: Biztonság: Tanúsítványok: 350g a mérőműszer tervezése megfelel a következő szabványoknak: ANSI/ISA-S82,CSA C22.2 No 231 és IEC III. túlfeszültségi kategória (III CAT,600V) UL(3111),CE,CSA,TÜV Funkció Váltakozó feszültség True RMS (50-500Hz) Egyenfeszültség Méréshatár tartomány 6000 mv V V V 6000 mv V V V 1 mv V 0.01 V 0.1 V 1 mv V 0.01 V 0.1 V Felbontás Modell % % + 2 Pontosság Modell Modell % % + 2 Folytonosság 600 Ω 1 Ω Be <20Ω ki>250ω nyitás hosszabb, mint 250µs Ellenállás Ω kω kω kω MΩ MΩ 0.1 Ω kω 0.01 kω 0.1 kω MΩ 0.01 MΩ 0.9% % % % + 3 Diódateszt V V 0.9% + 2 Kapacitás 1000nF 10.00µF 100.0µF 1nF 0.01 µf 0.1 µf Egyenáram True RMS (50Hz-500Hz) 1.0% % % % µf 1 µf 100 µf 1000 µf : > 1000 µf : 10% + 90 tipikus 10.00A állandó 0.01A nincs 1.5 % + 1.5% A 3 max. 30 mp.-ig Funkció Egyenáram (Modell 111 és 112) Frekvencia (feszültség- vagy áram bemenet). Méréshatár tartomány A A állandó 20 A max. 20 mp Hz Hz khz khz A 0.01 A 0.01 Hz 0.1 Hz Hz 0.01 khz Felbontás Pontosság Modell Modell Modell 112 l nincs 1.0% % % % % + 2 MIN MAX AVG A pontosság meg van határozva a mérési funkció számára ±12 >200ms ideig tartó változások esetén (±40 váltakozó feszültség esetén). Tipikus válasz 100ms 80%-ig. AC feszültség méréshatár tartományok: a tartomány 5%-ától 100%-áig. Visszajelző 3 egészen 300V-ig, lineáris növekedés 1.5-ig 600V-tal. 6000mV-os tartomány manuális üzemmódban érhető el. AC áram 3 tényezője nincs meghatározva 3A alatt.

14 Hz meg van határozva 5Hz-től 50 khz-ig voltban, 50Hz-től 5 khz-ig amperben. Funkció Bemeneti impedancia (névleges) Közös jelcsillapítás tényező Normális jelcsillapítás tényező Váltakozó feszültség >5MΩ <100pF >60 db állandó, 50Hz vagy 60 Hz Egyenfeszültség >10MΩ <100pF >100 db állandó, 50Hz vagy 60 Hz >50dB 50Hz-nél vagy 60Hznél Nyitott áramkör Teljes skála feszültsége Zárt áramkör feszültsége mérési feszültsége 6 MΩ-ig 40 MΩ Ellenállás <1.5 állandó <600mV <1,5V < 500 µa állandó állandó Diódateszt 2.4-től 3.0-ig állandó 2.400V állandó 1.2mA tipikus
