Kezelési útmutató LCD Televízió TX-32LZD81FV TX-37LZD81FV

Átírás

1 Típusszám: Kezelési útmutató LCD Televízió TX-32LZD81FV TX-37LZD81FV Kérjük, olvassa el ezt az útmutatót, miel tt készülékét használatba venné, és rizze meg a kés bbi tájékozódáshoz. Az itt bemutatott képek csak illusztrációs célokat szolgálnak. Ha a helyi hivatalos Panasonic képviselethez szeretne fordulni segítségért, a pán-európai jótállási jegyen találja az elérhet ségeit. Magyar

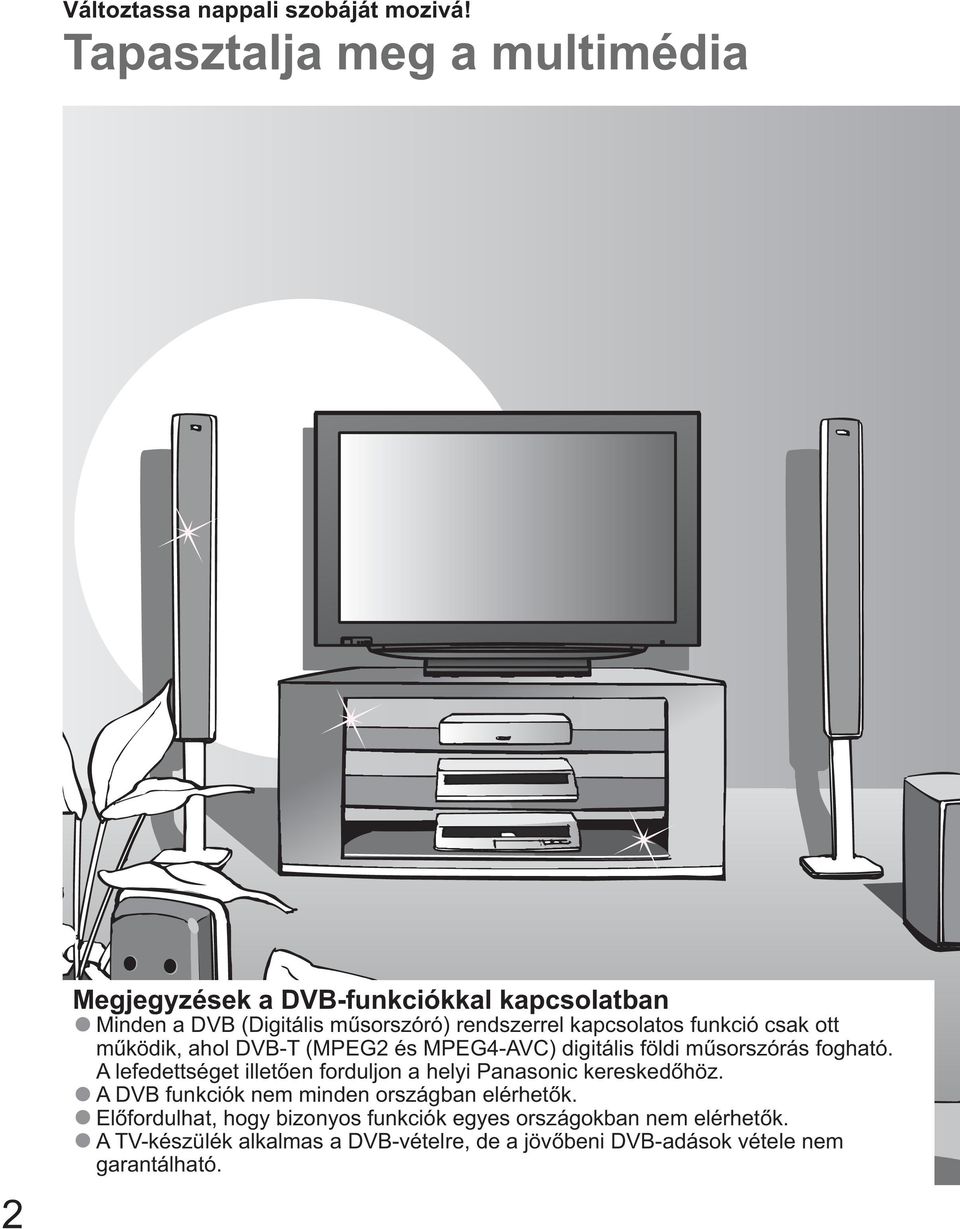

2 Változtassa nappali szobáját mozivá! Tapasztalja meg a multimédia 2 Megjegyzések a DVB-funkciókkal kapcsolatban Minden a DVB (Digitális m sorszóró) rendszerrel kapcsolatos funkció csak ott m ködik, ahol DVB-T (MPEG2 és MPEG4-AVC) digitális földi m sorszórás fogható. A lefedettséget illet en forduljon a helyi Panasonic keresked höz. A DVB funkciók nem minden országban elérhet k. El fordulhat, hogy bizonyos funkciók egyes országokban nem elérhet k. A TV-készülék alkalmas a DVB-vételre, de a jöv beni DVB-adások vétele nem garantálható.

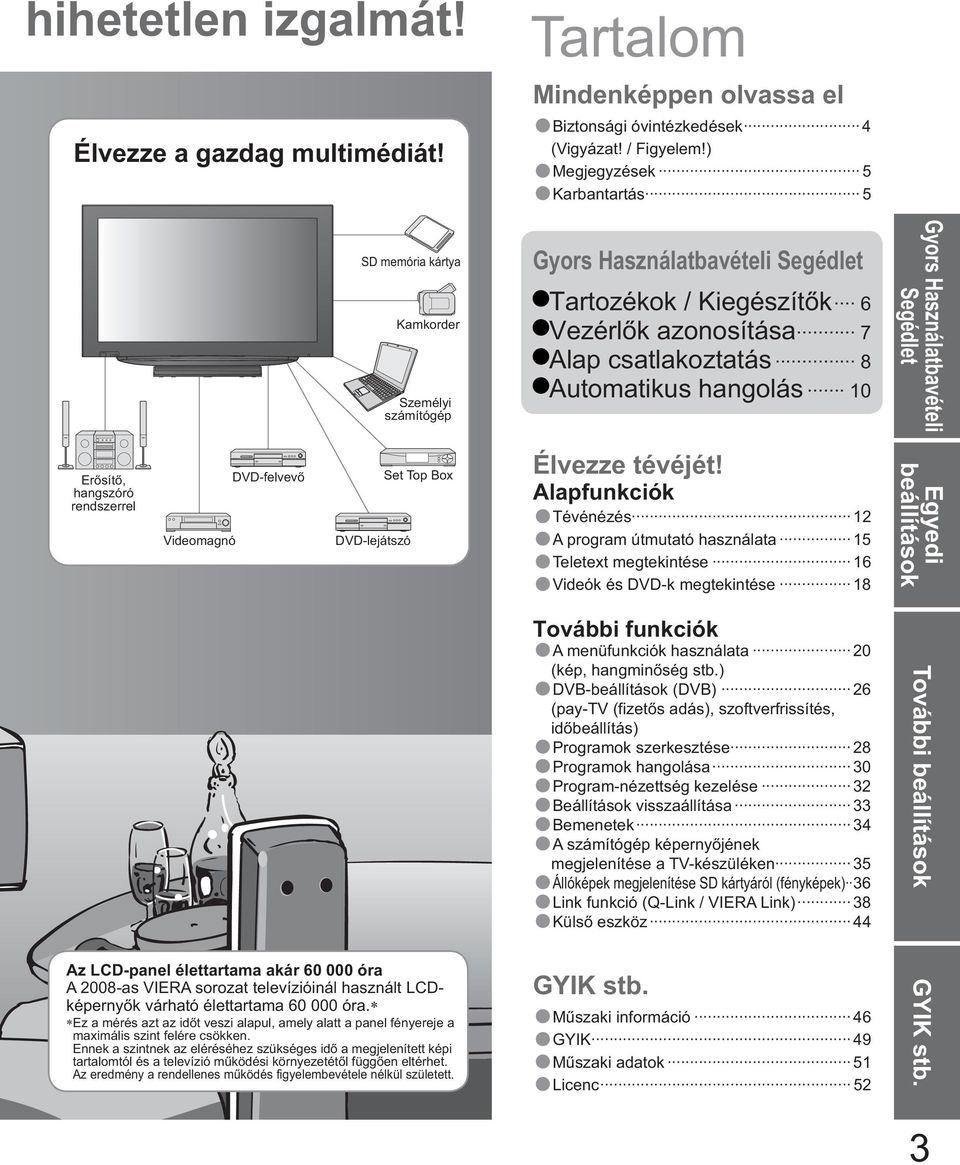

3 hihetetlen izgalmát! Élvezze a gazdag multimédiát! SD memória kártya Kamkorder Személyi számítógép Tartalom Mindenképpen olvassa el Biztonsági óvintézkedések 4 (Vigyázat! / Figyelem!) Megjegyzések 5 Karbantartás 5 Gyors Használatbavételi Segédlet Tartozékok / Kiegészít k 6 Vezérl k azonosítása 7 Alap csatlakoztatás 8 Automatikus hangolás 10 Gyors Használatbavételi Segédlet Er sít, hangszóró rendszerrel Videomagnó DVD-felvev DVD-lejátszó Set Top Box Az LCD-panel élettartama akár óra A 2008-as VIERA sorozat televízióinál használt LCDképerny k várható élettartama óra. Ez a mérés azt az id t veszi alapul, amely alatt a panel fényereje a maximális szint felére csökken. Ennek a szintnek az eléréséhez szükséges id a megjelenített képi tartalomtól és a televízió m ködési környezetét l függ en eltérhet. Az eredmény a rendellenes m ködés figyelembevétele nélkül született. Élvezze tévéjét! Alapfunkciók Tévénézés 12 A program útmutató használata 15 Teletext megtekintése 16 Videók és DVD-k megtekintése 18 További funkciók A menüfunkciók használata 20 (kép, hangmin ség stb.) DVB-beállítások (DVB) 26 (pay-tv (fizet s adás), szoftverfrissítés, id beállítás) Programok szerkesztése 28 Programok hangolása 30 Program-nézettség kezelése 32 Beállítások visszaállítása 33 Bemenetek 34 A számítógép képerny jének megjelenítése a TV-készüléken 35 Állóképek megjelenítése SD kártyáról (fényképek) 36 Link funkció (Q-Link / VIERA Link) 38 Küls eszköz 44 GYIK stb. M szaki információ 46 GYIK 49 M szaki adatok 51 Licenc 52 Egyedi beállítások További beállítások GYIK stb. 3

4 Biztonsági óvintézkedések Vigyázat! A hálózati csatlakozódugó és -kábel kezelése A hálózati csatlakozódugót dugja be teljesen a fali aljzatba. (Ha a csatlakozódugó laza, akkor felforrósodhat, és tüzet okozhat.) Gondoskodjon arról, hogy a csatlakozódugó könnyen hozzáférhet helyen legyen. Ne érintse meg a csatlakozódugót nedves kézzel. (Ez áramütést okozhat.) Ne sértse fel a hálózati tápkábelt. (A sérült kábel tüzet vagy áramütést okozhat.) Ne mozdítsa el a tévét, ha a tápkábel a csatlakozóaljzatba van csatlakoztatva. Ne helyezzen a kábelre nehéz tárgyat, és ne helyezze magas h mérséklet tárgy mellé. Ne csavarja meg, ne hajlítsa meg túlságosan és ne feszítse ki a kábelt. Ne húzza a kábelt. A kábel kihúzásakor a csatlakozódugót fogja meg. Ne használjon sérült csatlakozódugót vagy fali aljzatot. Ha bármi rendellenességet tapasztal, azonnal húzza ki a tápkábel csatlakozóját! AC V 50 / 60 Hz 4 Tápellátás Ezt a TV készüléket úgy tervezték, hogy V, 50 / 60 Hz-es váltakozóárammal m ködjön. Ne távolítsa el a burkolatokat SOHA ne módosítsa saját kez leg a készüléket (A magas feszültség összetev k komoly áramütést okozhatnak.) A készüléket a helyi Panasonic forgalmazónál / szerviznél kell ellen riztetni, beállíttatni vagy javíttatni. Tartsa távol a folyadékokat a tévét l A t zveszéllyel vagy áramütés kockázatával járó rongálódás elkerülése érdekében ne tegye ki a készüléket csöpög vagy fröcsköl víz hatásának. Ne helyezzen vízzel vagy folyadékkal töltött edényt (mint pl. váza, pohár, kozmetikumok stb.) a készülék tetejére. (illetve a felette lév polcra stb.) A készüléket ne tegye ki közvetlen napsugárzásnak vagy más sugárzó h hatásának A készüléket ne tegye ki közvetlen napsugárzásnak vagy más sugárzó h hatásának. Soha ne helyezzen gyertyát vagy nyílt lángot a TV-készülék tetejére vagy közelébe, mert az tüzet okozhat. Ne helyezzen idegen tárgyakat a készülék belsejébe Ügyeljen arra, hogy a szell z nyílásokon keresztül semmilyen tárgy se essen a készülékbe (ez tüzet vagy áramütést okozhat). Ne helyezze a tévét lejt s vagy instabil felületre A készülék leeshet vagy felborulhat. Csak erre a célra szánt állványt / felszereléseket használjon A gyártó által jóvá nem hagyott állványok vagy fali konzolok használata a TV készülék instabilitását, vagy a készülék leesését eredményezheti. Kérje meg a helyi Panasonic forgalmazót a beállítások elvégzésére. Csak a gyártó által jóváhagyott állványt / fali konzolt használjon (6. oldal). Tartsa gyermekeit l távol az SD kártyát Mint bármilyen apró tárgy esetében, az SD kártyát is lenyelheti egy gyermek. Használat után azonnal távolítsa el az SD kártyát.

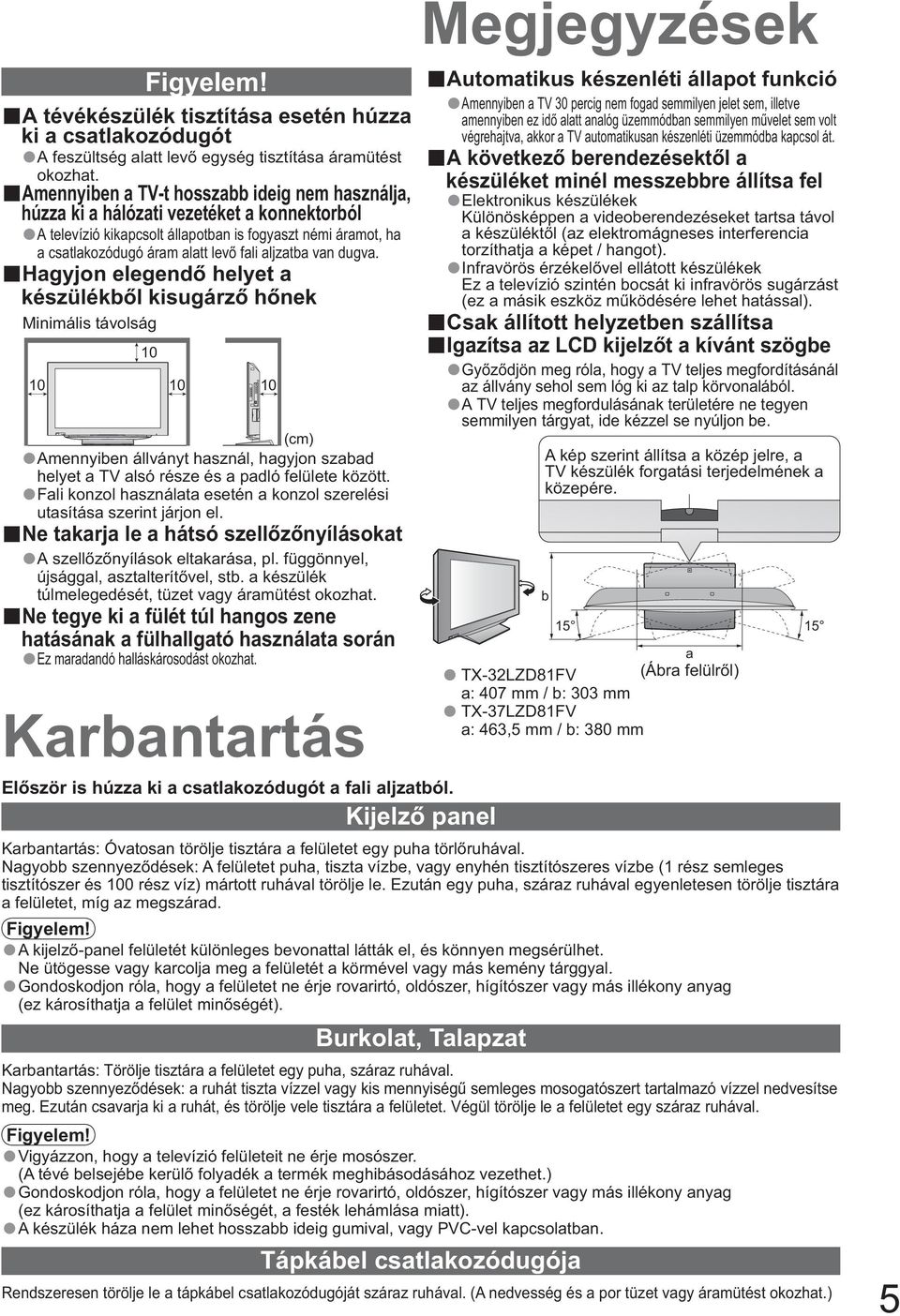

5 Figyelem! A tévékészülék tisztítása esetén húzza ki a csatlakozódugót A feszültség alatt lev egység tisztítása áramütést okozhat. Amennyiben a TV-t hosszabb ideig nem használja, húzza ki a hálózati vezetéket a konnektorból A televízió kikapcsolt állapotban is fogyaszt némi áramot, ha a csatlakozódugó áram alatt lev fali aljzatba van dugva. Hagyjon elegend helyet a készülékb l kisugárz h nek Minimális távolság (cm) Amennyiben állványt használ, hagyjon szabad helyet a TV alsó része és a padló felülete között. Fali konzol használata esetén a konzol szerelési utasítása szerint járjon el. A szell z nyílások eltakarása, pl. függönnyel, újsággal, asztalterít vel, stb. a készülék Ne takarja le a hátsó szell z nyílásokat túlmelegedését, tüzet vagy áramütést okozhat. Ne tegye ki a fülét túl hangos zene hatásának a fülhallgató használata során Ez maradandó halláskárosodást okozhat. Karbantartás El ször is húzza ki a csatlakozódugót a fali aljzatból. Megjegyzések Kijelz panel Karbantartás: Óvatosan törölje tisztára a felületet egy puha törl ruhával. Nagyobb szennyez dések: A felületet puha, tiszta vízbe, vagy enyhén tisztítószeres vízbe (1 rész semleges tisztítószer és 100 rész víz) mártott ruhával törölje le. Ezután egy puha, száraz ruhával egyenletesen törölje tisztára a felületet, míg az megszárad. Figyelem! A kijelz -panel felületét különleges bevonattal látták el, és könnyen megsérülhet. Ne ütögesse vagy karcolja meg a felületét a körmével vagy más kemény tárggyal. Gondoskodjon róla, hogy a felületet ne érje rovarirtó, oldószer, hígítószer vagy más illékony anyag (ez károsíthatja a felület min ségét). Burkolat, Talapzat Karbantartás: Törölje tisztára a felületet egy puha, száraz ruhával. Nagyobb szennyez dések: a ruhát tiszta vízzel vagy kis mennyiség semleges mosogatószert tartalmazó vízzel nedvesítse meg. Ezután csavarja ki a ruhát, és törölje vele tisztára a felületet. Végül törölje le a felületet egy száraz ruhával. Figyelem! Vigyázzon, hogy a televízió felületeit ne érje mosószer. (A tévé belsejébe kerül folyadék a termék meghibásodásához vezethet.) Gondoskodjon róla, hogy a felületet ne érje rovarirtó, oldószer, hígítószer vagy más illékony anyag (ez károsíthatja a felület min ségét, a festék lehámlása miatt). A készülék háza nem lehet hosszabb ideig gumival, vagy PVC-vel kapcsolatban. Tápkábel csatlakozódugója Automatikus készenléti állapot funkció Amennyiben a TV 30 percig nem fogad semmilyen jelet sem, illetve amennyiben ez id alatt analóg üzemmódban semmilyen m velet sem volt végrehajtva, akkor a TV automatikusan készenléti üzemmódba kapcsol át. A következ berendezésekt l a készüléket minél messzebbre állítsa fel Elektronikus készülékek Különösképpen a videoberendezéseket tartsa távol a készülékt l (az elektromágneses interferencia torzíthatja a képet / hangot). Infravörös érzékel vel ellátott készülékek Ez a televízió szintén bocsát ki infravörös sugárzást (ez a másik eszköz m ködésére lehet hatással). Csak állított helyzetben szállítsa Igazítsa az LCD kijelz t a kívánt szögbe Gy z djön meg róla, hogy a TV teljes megfordításánál az állvány sehol sem lóg ki az talp körvonalából. A TV teljes megfordulásának területére ne tegyen semmilyen tárgyat, ide kézzel se nyúljon be. A kép szerint állítsa a közép jelre, a TV készülék forgatási terjedelmének a közepére. Rendszeresen törölje le a tápkábel csatlakozódugóját száraz ruhával. (A nedvesség és a por tüzet vagy áramütést okozhat.) b 15 TX-32LZD81FV a: 407 mm / b: 303 mm TX-37LZD81FV a: 463,5 mm / b: 380 mm a (Ábra felülr l) 15 5

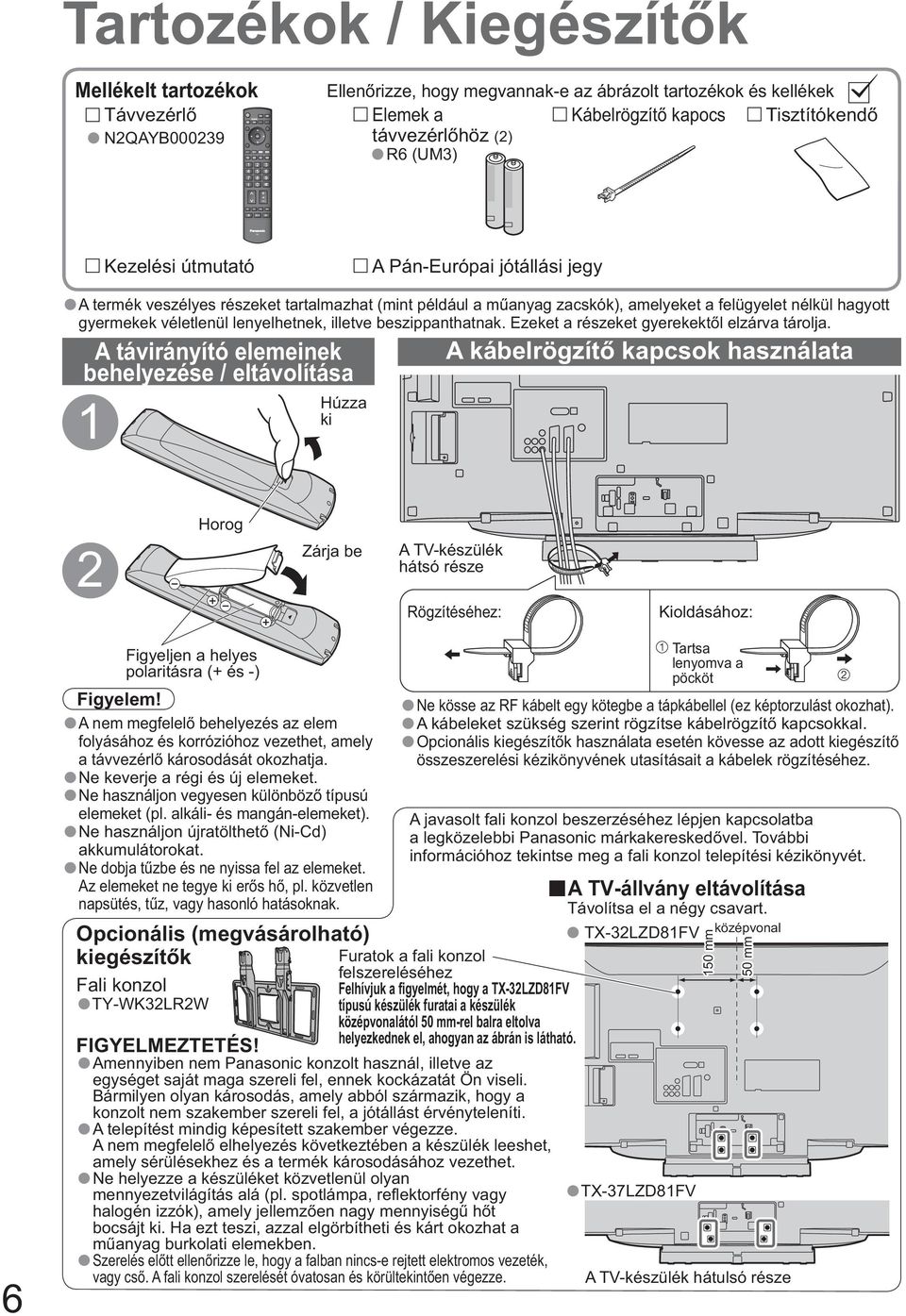

6 TV Tartozékok / Kiegészít k Mellékelt tartozékok Távvezérl N2QAYB Ellen rizze, hogy megvannak-e az ábrázolt tartozékok és kellékek Elemek a távvezérl höz (2) R6 (UM3) Kábelrögzít kapocs Tisztítókend Kezelési útmutató A Pán-Európai jótállási jegy A termék veszélyes részeket tartalmazhat (mint például a m anyag zacskók), amelyeket a felügyelet nélkül hagyott gyermekek véletlenül lenyelhetnek, illetve beszippanthatnak. Ezeket a részeket gyerekekt l elzárva tárolja. A távirányító elemeinek behelyezése / eltávolítása 1 Húzza ki A kábelrögzít kapcsok használata 2 Horog Zárja be A TV-készülék hátsó része Rögzítéséhez: Kioldásához: 6 Figyeljen a helyes polaritásra (+ és -) Figyelem! A nem megfelel behelyezés az elem folyásához és korrózióhoz vezethet, amely a távvezérl károsodását okozhatja. Ne keverje a régi és új elemeket. Ne használjon vegyesen különböz típusú elemeket (pl. alkáli- és mangán-elemeket). Ne használjon újratölthet (Ni-Cd) akkumulátorokat. Ne dobja t zbe és ne nyissa fel az elemeket. Az elemeket ne tegye ki er s h, pl. közvetlen napsütés, t z, vagy hasonló hatásoknak. Opcionális (megvásárolható) kiegészít k Fali konzol TY-WK32LR2W FIGYELMEZTETÉS! Amennyiben nem Panasonic konzolt használ, illetve az egységet saját maga szereli fel, ennek kockázatát Ön viseli. Bármilyen olyan károsodás, amely abból származik, hogy a konzolt nem szakember szereli fel, a jótállást érvényteleníti. A telepítést mindig képesített szakember végezze. A nem megfelel elhelyezés következtében a készülék leeshet, amely sérülésekhez és a termék károsodásához vezethet. Ne helyezze a készüléket közvetlenül olyan mennyezetvilágítás alá (pl. spotlámpa, reflektorfény vagy halogén izzók), amely jellemz en nagy mennyiség h t bocsájt ki. Ha ezt teszi, azzal elgörbítheti és kárt okozhat a m anyag burkolati elemekben. Szerelés el tt ellen rizze le, hogy a falban nincs-e rejtett elektromos vezeték, vagy cs. A fali konzol szerelését óvatosan és körültekint en végezze. Tartsa lenyomva a pöcköt Ne kösse az RF kábelt egy kötegbe a tápkábellel (ez képtorzulást okozhat). A kábeleket szükség szerint rögzítse kábelrögzít kapcsokkal. Opcionális kiegészít k használata esetén kövesse az adott kiegészít összeszerelési kézikönyvének utasításait a kábelek rögzítéséhez. A javasolt fali konzol beszerzéséhez lépjen kapcsolatba a legközelebbi Panasonic márkakeresked vel. További információhoz tekintse meg a fali konzol telepítési kézikönyvét. Furatok a fali konzol felszereléséhez Felhívjuk a figyelmét, hogy a TX-32LZD81FV típusú készülék furatai a készülék középvonalától 50 mm-rel balra eltolva helyezkednek el, ahogyan az ábrán is látható. A TV-állvány eltávolítása Távolítsa el a négy csavart. TX-32LZD81FV középvonal TX-37LZD81FV 150 mm 50 mm A TV-készülék hátulsó része

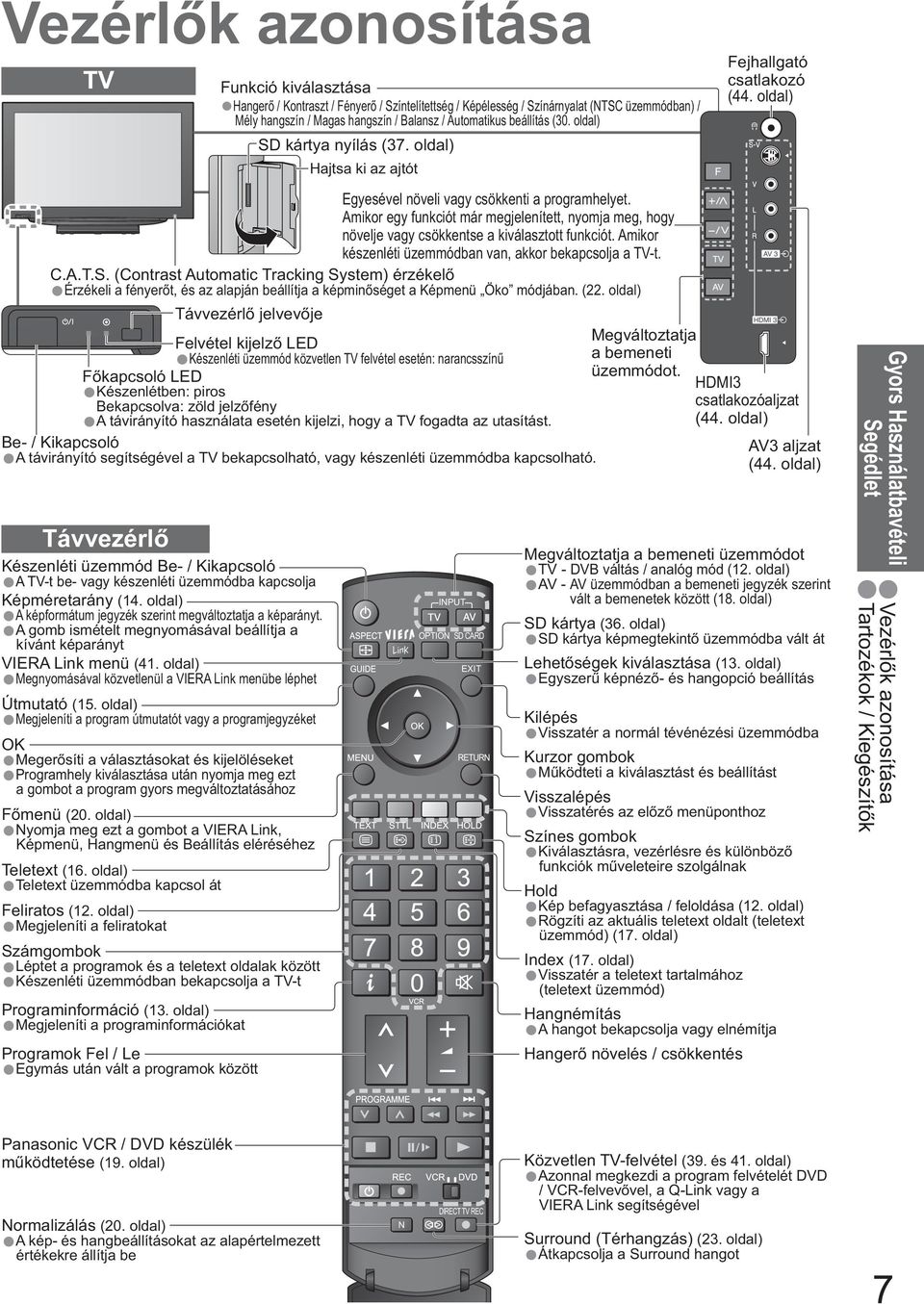

7 Vezérl k azonosítása TV Funkció kiása Hanger / Kontraszt / Fényer / Színtelítettség / Képélesség / Színárnyalat (NTSC üzemmódban) / Mély hangszín / Magas hangszín / Balansz / Automatikus beállítás (30. oldal) SD kártya nyílás (37. oldal) Hajtsa ki az ajtót Fejhallgató csatlakozó (44. oldal) Egyesével növeli vagy csökkenti a programhelyet. Amikor egy funkciót már megjelenített, nyomja meg, hogy növelje vagy csökkentse a kiott funkciót. Amikor készenléti üzemmódban van, akkor bekapcsolja a TV-t. C.A.T.S. (Contrast Automatic Tracking System) érzékel Érzékeli a fényer t, és az alapján beállítja a képmin séget a Képmenü Öko módjában. (22. oldal) Távvezérl jelvev je Megváltoztatja Felvétel kijelz LED Készenléti üzemmód közvetlen TV felvétel esetén: narancsszín a bemeneti F kapcsoló LED üzemmódot. Készenlétben: piros Bekapcsolva: zöld jelz fény A távirányító használata esetén kijelzi, hogy a TV fogadta az utasítást. Be- / Kikapcsoló A távirányító segítségével a TV bekapcsolható, vagy készenléti üzemmódba kapcsolható. Távvezérl Készenléti üzemmód Be- / Kikapcsoló A TV-t be- vagy készenléti üzemmódba kapcsolja Képméretarány (14. oldal) A képformátum jegyzék szerint megváltoztatja a képarányt. A gomb ismételt megnyomásával beállítja a kívánt képarányt VIERA Link menü (41. oldal) Megnyomásával közvetlenül a VIERA Link menübe léphet Útmutató (15. oldal) Megjeleníti a program útmutatót vagy a programjegyzéket OK Meger síti a ásokat és kijelöléseket Programhely kiása után nyomja meg ezt a gombot a program gyors megváltoztatásához F menü (20. oldal) Nyomja meg ezt a gombot a VIERA Link, Képmenü, Hangmenü és Beállítás eléréséhez Teletext (16. oldal) Teletext üzemmódba kapcsol át Feliratos (12. oldal) Megjeleníti a feliratokat Számgombok Léptet a programok és a teletext oldalak között Készenléti üzemmódban bekapcsolja a TV-t Programinformáció (13. oldal) Megjeleníti a programinformációkat Programok Fel / Le Egymás után vált a programok között INPUT OPTION SD CARD RETURN HDMI3 csatlakozóaljzat (44. oldal) AV3 aljzat (44. oldal) Megváltoztatja a bemeneti üzemmódot TV - DVB váltás / analóg mód (12. oldal) AV - AV üzemmódban a bemeneti jegyzék szerint vált a bemenetek között (18. oldal) SD kártya (36. oldal) SD kártya képmegtekint üzemmódba vált át Lehet ségek kiása (13. oldal) Egyszer képnéz - és hangopció beállítás Kilépés Visszatér a normál tévénézési üzemmódba Kurzor gombok M ködteti a kiást és beállítást Visszalépés Visszatérés az el z menüponthoz Színes gombok Kiásra, vezérlésre és különböz funkciók m veleteire szolgálnak Hold Kép befagyasztása / feloldása (12. oldal) Rögzíti az aktuális teletext oldalt (teletext üzemmód) (17. oldal) Index (17. oldal) Visszatér a teletext tartalmához (teletext üzemmód) Hangnémítás A hangot bekapcsolja vagy elnémítja Hanger növelés / csökkentés Gyors Használatbavételi Vezérl k azonosítása Segédlet Tartozékok / Kiegészít k Panasonic VCR / DVD készülék m ködtetése (19. oldal) Normalizálás (20. oldal) A kép- és hangbeállításokat az alapértelmezett értékekre állítja be MULTI WINDOW N DIRECT TV REC Közvetlen TV-felvétel (39. és 41. oldal) Azonnal megkezdi a program felvételét DVD / VCR-felvev vel, a Q-Link vagy a VIERA Link segítségével Surround (Térhangzás) (23. oldal) Átkapcsolja a Surround hangot 7

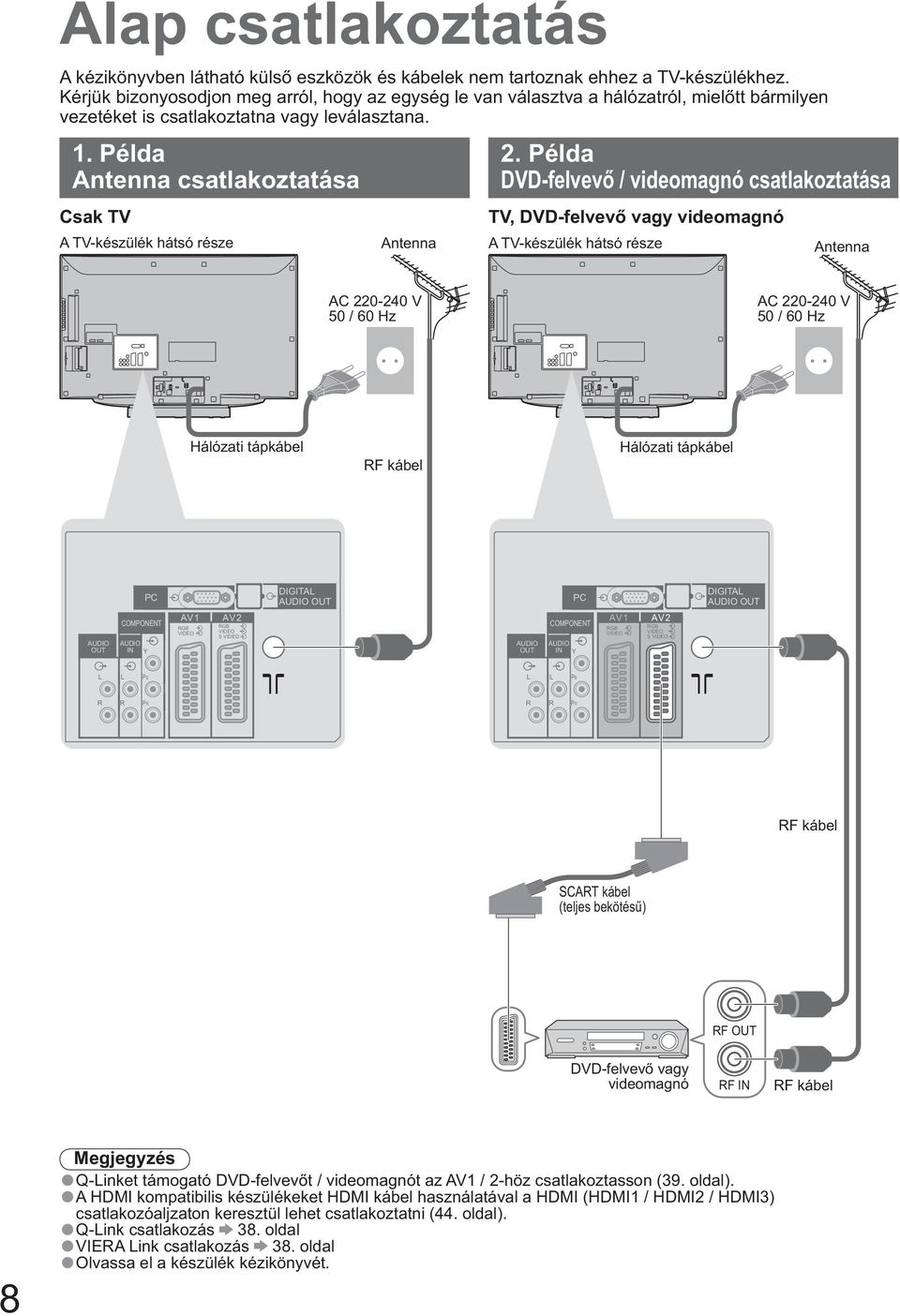

8 Alap csatlakoztatás A kézikönyvben látható küls eszközök és kábelek nem tartoznak ehhez a TV-készülékhez. Kérjük bizonyosodjon meg arról, hogy az egység le van va a hálózatról, miel tt bármilyen vezetéket is csatlakoztatna vagy leana. 1. Példa Antenna csatlakoztatása 2. Példa DVD-felvev / videomagnó csatlakoztatása Csak TV TV, DVD-felvev vagy videomagnó A TV-készülék hátsó része Antenna A TV-készülék hátsó része Antenna AC V 50 / 60 Hz AC V 50 / 60 Hz Hálózati tápkábel RF kábel Hálózati tápkábel PC DIGITAL AUDIO OUT PC DIGITAL AUDIO OUT AUDIO OUT COMPONENT AUDIO IN Y AV1 RGB VIDEO AV2 RGB VIDEO S VIDEO AUDIO OUT COMPONENT AUDIO IN Y AV1 RGB VIDEO AV2 RGB VIDEO S VIDEO L L PB L L PB R R PR R R PR RF kábel SCART kábel (teljes bekötés ) RF OUT DVD-felvev vagy videomagnó RF IN RF kábel 8 Megjegyzés Q-Linket támogató DVD-felvev t / videomagnót az AV1 / 2-höz csatlakoztasson (39. oldal). A HDMI kompatibilis készülékeket HDMI kábel használatával a HDMI (HDMI1 / HDMI2 / HDMI3) csatlakozóaljzaton keresztül lehet csatlakoztatni (44. oldal). Q-Link csatlakozás 38. oldal VIERA Link csatlakozás 38. oldal Olvassa el a készülék kézikönyvét.

9 3. Példa DVD-felvev / videomagnó és Set Top Box csatlakoztatása TV, DVD-felvev / videomagnó és Set Top Box A TV-készülék hátsó része AC V 50 / 60 Hz Antenna Hálózati tápkábel Gyors Használatbavételi Segédlet AUDIO OUT L R PC COMPONENT AUDIO IN L R Y PB PR AV1 RGB VIDEO AV2 RGB VIDEO S VIDEO DIGITAL AUDIO OUT RF kábel Alap csatlakoztatás SCART kábel (teljes bekötés ) RF OUT Teljes bekötés HDMI kábel DVD-felvev vagy videomagnó RF IN RF kábel SCART kábel (teljes bekötés ) RF OUT RF IN RF kábel Set Top Box RF IN RF kábel 9

10 Automatikus hangolás Automatikusan megkeresi és elmenti a TV programokat. Ezek a lépések nem szükségesek, ha a beállítást a helyi keresked végezte el. 1 Csatlakoztassa a TV-készüléket a fali aljzatba és kapcsolja be (A kép megjelenéséig várjon néhány másodpercet) Ezután már használhatja a távvezérl t a készülék bekapcsolásához vagy készenléti üzemmódba állításához. (F kapcsoló LED: Be) INPUT OPTION SD CARD RETURN 3 Válasszon nyelvet 2 Menüsprache Deutsch English Français Italiano Español Português Nederlands Ország Dansk Svenska Norsk Suomi Türkçe Еλληνικά Franciaország Norvégia Svédország Egyéb Polski čeština Magyar Slovenčina Български Românǎ Srpski Hrvatski Slovenščina Latviešu eesti keel Lietuvių Válassza ki az országát tárol TV 4 Indítsa 5 Képbeállítás el az Automatikus hangolást Automatikus beállítás - Digitális és Analóg Digitális keresés 5 69 Analóg keresés Ez kb. 6 percig tart. Csatorna Adás Típus Minőség neve 62 CBBC Channel Ingyenes 10 TV 62 BBC Radio Wales Ingyenes TV E4 Ingyenes TV Cartoon Nwk Ingyenes TV Analóg - 33 Analóg - BBC1 Előfiz. Analóg: Ingyenes TV: 4 TV: 0 Rádió: 0 Adat: 0 2 Keresés Kilépés Visszalépni Beállított adatok átküldése Kérjük várjon! 0% 100% Nem távvezérelhetõ Automatikus hangolás, megkeresi és elmenti a TV programokat. A programok sorrendje a fogadott jelekt l, a m sorszórás rendszerét l és a vételi feltételekt l függ. A beállított országtól függ en lehet, hogy ki kell ania a Kedvenc hálózat. Amennyiben a Q-Link, VIERA Link felvev (38. oldal), vagy hasonló technológiájú készülék van csatlakoztatva, akkor automatikusan áttölti a program-, nyelv-, ország- és régió beállításokat. kiása Kérjük, válassza ki a felhasználás helyét. Otthon Üzlet Az Üzlet és Otthon üzemmódok azonosak a Dinamikus és Normál beállít üzemmódokkal a Egyedi beállítások üzemmódban a Kép menüben (22. oldal) Az Automatikus hangolás most már készen van, és a TV-készülék készen áll a használatra. A csatornák szerkesztéséhez Csatornák szerkesztése és beállítása (28. oldal) 10

11 Sok funkciót el lehet érni a Képerny n megjelen szövegek menüpont használatával. A távvezérl használata A f menü megnyitása Kurzor mozgatása / menü kiása A Képerny n megjelen szövegek használata RETURN Kurzor mozgatása / szintek beállítása / lehet ség kiása Menübe történ belépés / a kiott vagy megváltoztatott beállítások tárolása Visszatérés az el z menüponthoz Kilépés a menüb l és visszatérés a képeny höz Gyors Használatbavételi Segédlet ON SCREEN HELP útmutató (példa: Hangmenü) Hangmenü Hang üzemmód Mélyhangszín Magashangszín Balansz Fejhall. hang. Térhangzás Hangerő Hangszóró-fal közti táv. MPX Zene Ki 30 cm felett Sztereó 1/2 Automatikus hangolás Választás Kilépés Változás Visszalépni Előző oldal Következő oldal A képerny n megjelen útmutató ebben segítséget nyújt. Megjegyzés Ha a hangolás nem járt eredménnyel Automatikus beállítás (31. oldal) Ha a letöltés nem járt eredménnyel Letöltés (24. oldal) Minden beállítás inicializálása Gyári állapot (33. oldal) Ha készenléti üzemmódban kapcsolta ki legutóbb a készüléket, a Be- / Kikapcsoló gombbal történ bekapcsoláskor is a készenléti üzemmód fog megjelenni. 11

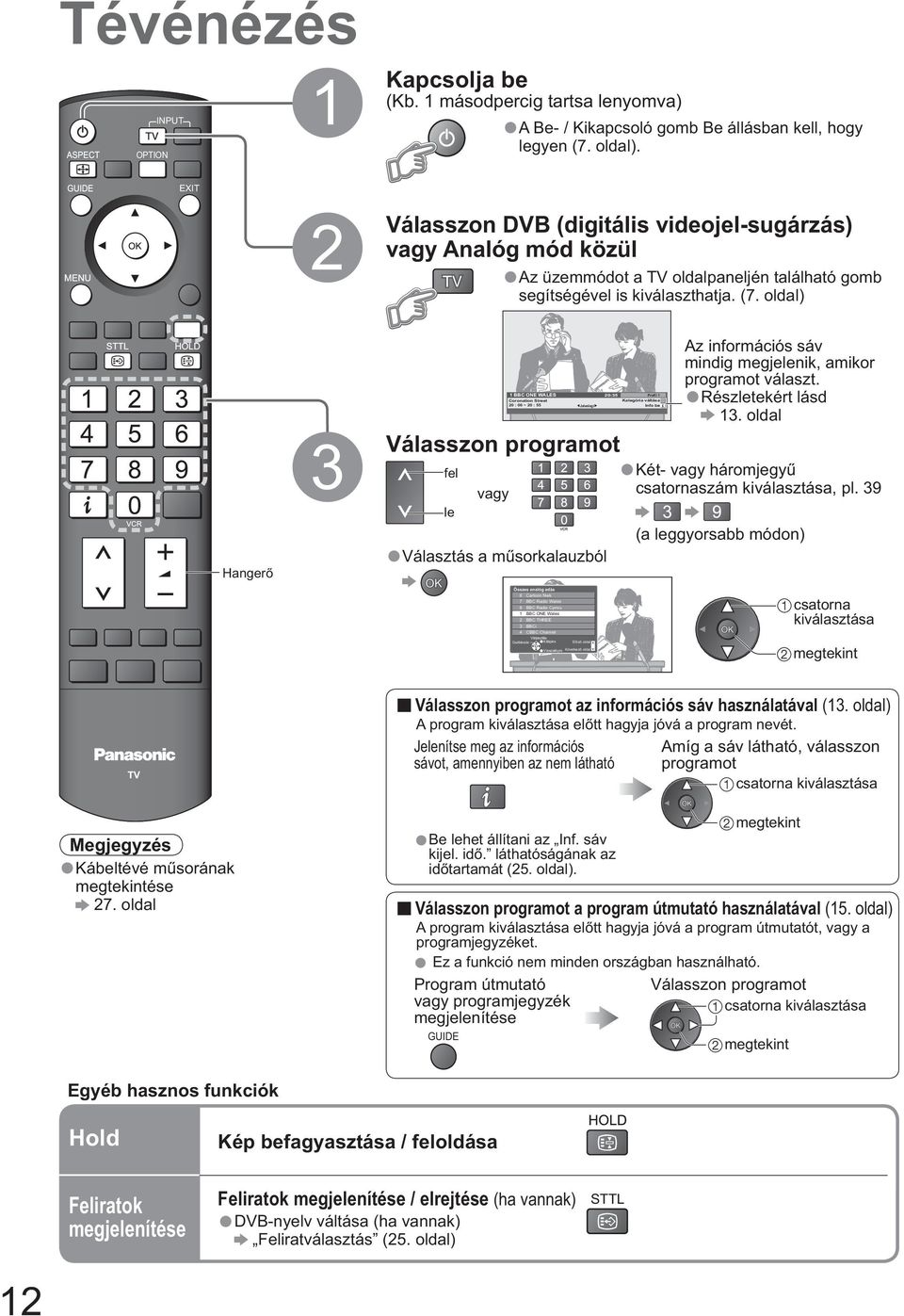

12 Tévénézés 1 INPUT OPTION SD CARD Kapcsolja be (Kb. 1 másodpercig tartsa lenyomva) A Be- / Kikapcsoló gomb Be állásban kell, hogy legyen (7. oldal). RETURN 2 Válasszon DVB (digitális videojel-sugárzás) vagy Analóg mód közül Az üzemmódot a TV oldalpaneljén található gomb segítségével is kihatja. (7. oldal) Hanger 3 1 BBC ONE WALES 20:35 Profil 1 Kategória Coronation Street 20 : 00 ~ 20 : 55 Jelenlegi váltása Info be Az információs sáv mindig megjelenik, amikor programot. Részletekért lásd 13. oldal Válasszon programot fel Két- vagy háromjegy vagy csatornaszám kiása, pl. 39 le (a leggyorsabb módon) Választás a m sorkalauzból Összes analóg adás 6 Cartoon Nwk 7 BBC Radio Wales 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel Választás Csatlakozás Kilépés Előző oldal Visszalépni Következő oldal csatorna kiása megtekint TV DIRECT TV REC Válasszon programot az információs sáv használatával (13. oldal) A program kiása el tt hagyja jóvá a program nevét. Jelenítse meg az információs Amíg a sáv látható, válasszon sávot, amennyiben az nem látható programot csatorna kiása Megjegyzés Kábeltévé m sorának megtekintése 27. oldal megtekint Be lehet állítani az Inf. sáv kijel. id. láthatóságának az id tartamát (25. oldal). Válasszon programot a program útmutató használatával (15. oldal) A program kiása el tt hagyja jóvá a program útmutatót, vagy a programjegyzéket. Ez a funkció nem minden országban használható. Program útmutató Válasszon programot vagy programjegyzék csatorna kiása megjelenítése GUIDE megtekint Egyéb hasznos funkciók Hold Kép befagyasztása / feloldása Feliratok megjelenítése Feliratok megjelenítése / elrejtése (ha vannak) DVB-nyelv váltása (ha vannak) Feliratás (25. oldal) STTL 12

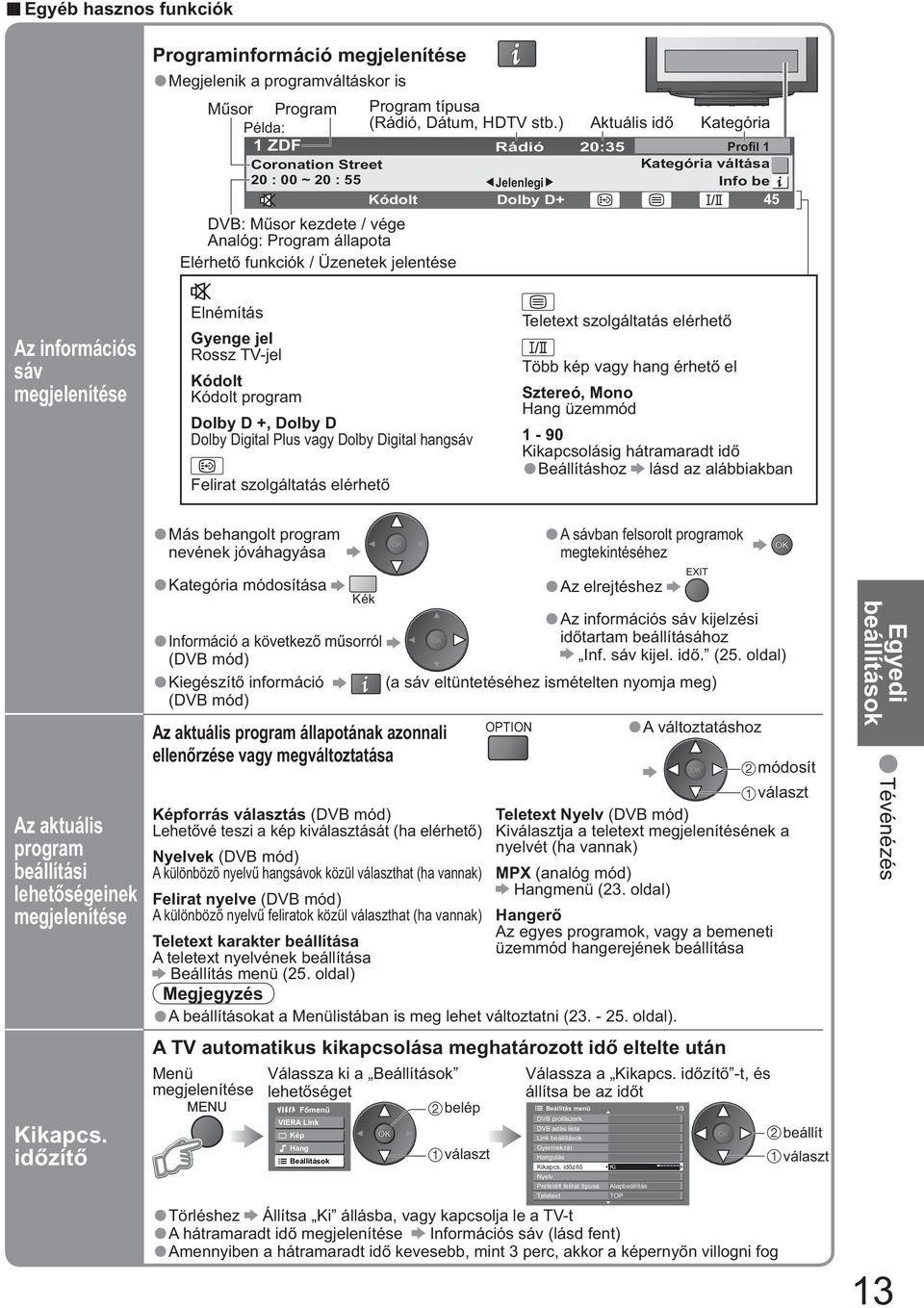

13 Egyéb hasznos funkciók Programinformáció megjelenítése Megjelenik a programváltáskor is M sor Program Program típusa Példa: (Rádió, Dátum, HDTV stb.) 1 ZDF Rádió 20:35 Coronation Street Profil 1 Kategória váltása 20 : 00 ~ 20 : 55 Jelenlegi Info be Kódolt Dolby D+ 45 DVB: M sor kezdete / vége Analóg: Program állapota Elérhet funkciók / Üzenetek jelentése Aktuális id Kategória Az információs sáv megjelenítése Az aktuális program beállítási lehet ségeinek megjelenítése Kikapcs. id zít Elnémítás Gyenge jel Rossz TV-jel Kódolt Kódolt program Dolby D +, Dolby D Dolby Digital Plus vagy Dolby Digital hangsáv Felirat szolgáltatás elérhet Más behangolt program nevének jóváhagyása Az aktuális program állapotának azonnali ellen rzése vagy megváltoztatása Képforrás ás (DVB mód) Lehet vé teszi a kép kiását (ha elérhet ) Nyelvek (DVB mód) A különböz nyelv hangsávok közül hat (ha vannak) Felirat nyelve (DVB mód) A különböz nyelv feliratok közül hat (ha vannak) Teletext karakter beállítása A teletext nyelvének beállítása Beállítás menü (25. oldal) Megjegyzés A Teletext szolgáltatás elérhet Több kép vagy hang érhet el Sztereó, Mono Hang üzemmód 1-90 Kikapcsolásig hátramaradt id Beállításhoz lásd az alábbiakban A sávban felsorolt programok megtekintéséhez Kategória módosítása Az elrejtéshez Kék Információ a következ m sorról (DVB mód) Kiegészít (DVB mód) Az információs sáv kijelzési id tartam beállításához Inf. sáv kijel. id. (25. oldal) információ (a sáv eltüntetéséhez ismételten nyomja meg) OPTION A változtatáshoz módosít Teletext Nyelv (DVB mód) Kija a teletext megjelenítésének a nyelvét (ha vannak) MPX (analóg mód) Hangmenü (23. oldal) Hanger Az egyes programok, vagy a bemeneti üzemmód hangerejének beállítása beállításokat a Menülistában is meg lehet változtatni ( oldal). A TV automatikus kikapcsolása meghatározott id eltelte után Menü megjelenítése Válassza ki a Beállítások lehet séget Főmenű VIERA Link Kép Hang Beállítások belép Válassza a Kikapcs. id zít -t, és állítsa be az id t Beállítás menü DVB profilszerk. DVB adás lista Link beállítások Gyermekzár Hangolás Kikapcs. időzítő Nyelv Preferált felirat típusa Teletext Alapbeállítás TOP Törléshez Állítsa Ki állásba, vagy kapcsolja le a TV-t A hátramaradt id megjelenítése Információs sáv (lásd fent) Amennyiben a hátramaradt id kevesebb, mint 3 perc, akkor a képerny n villogni fog Ki 1/3 beállít Egyedi beállítások Tévénézés 13

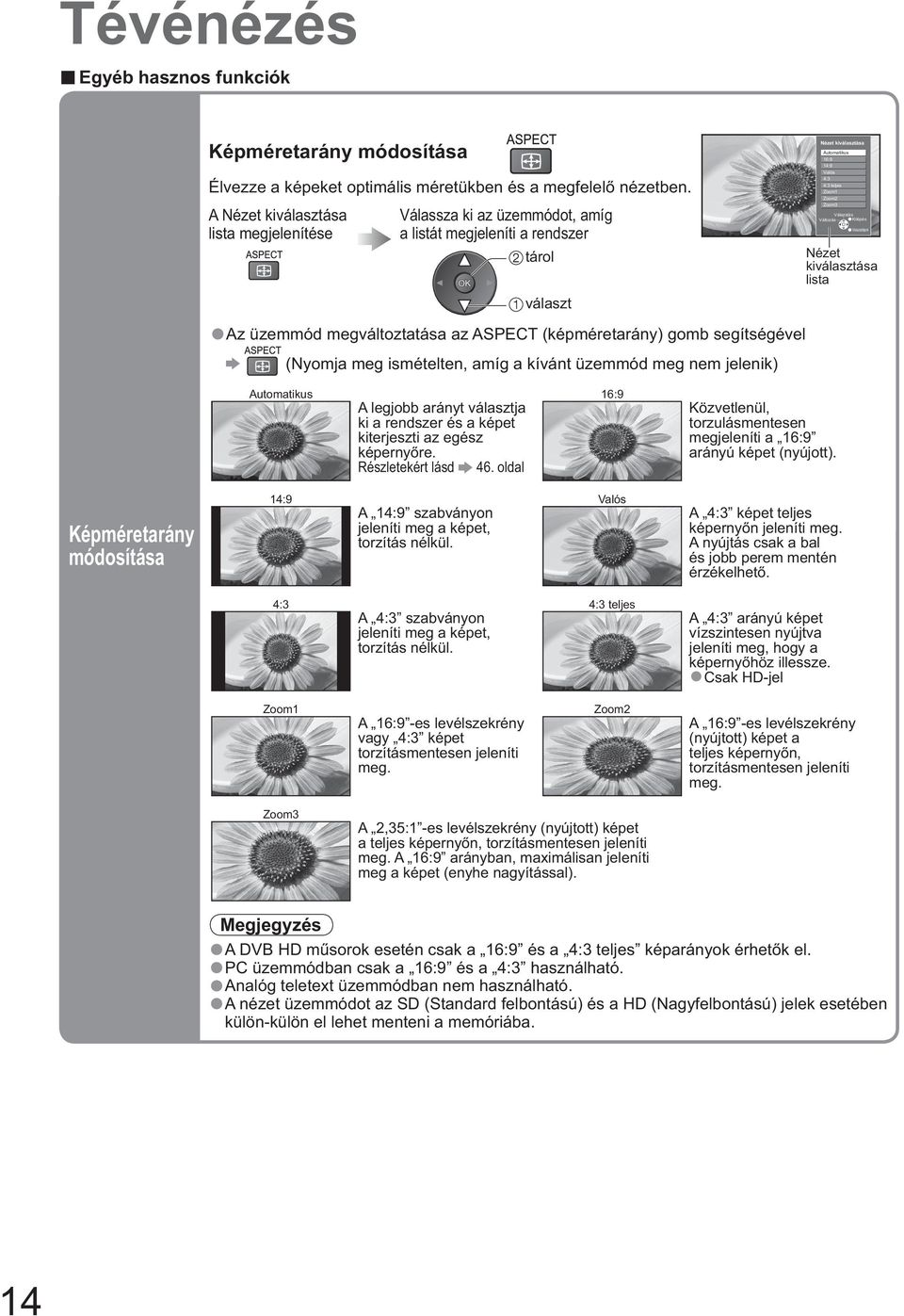

14 Tévénézés Egyéb hasznos funkciók Képméretarány módosítása Élvezze a képeket optimális méretükben és a megfelel nézetben. A Nézet kiása lista megjelenítése Válassza ki az üzemmódot, amíg a listát megjeleníti a rendszer tárol Az üzemmód megváltoztatása az ASPECT (képméretarány) gomb segítségével (Nyomja meg ismételten, amíg a kívánt üzemmód meg nem jelenik) Nézet kiása Automatikus 16:9 14:9 Valós 4:3 4:3 teljes Zoom1 Zoom2 Zoom3 Válazstás Változás Kilépés Visszalépni Nézet kiása lista Képméretarány módosítása Automatikus 16:9 A legjobb arányt ja ki a rendszer és a képet kiterjeszti az egész képerny re. Részletekért lásd 46. oldal 14:9 Valós A 14:9 szabványon jeleníti meg a képet, torzítás nélkül. 4:3 4:3 teljes A 4:3 szabványon jeleníti meg a képet, torzítás nélkül. Zoom1 A 16:9 -es levélszekrény vagy 4:3 képet torzításmentesen jeleníti meg. Zoom2 Közvetlenül, torzulásmentesen megjeleníti a 16:9 arányú képet (nyújott). A 4:3 képet teljes képerny n jeleníti meg. A nyújtás csak a bal és jobb perem mentén érzékelhet. A 4:3 arányú képet vízszintesen nyújtva jeleníti meg, hogy a képerny höz illessze. Csak HD-jel A 16:9 -es levélszekrény (nyújtott) képet a teljes képerny n, torzításmentesen jeleníti meg. Zoom3 A 2,35:1 -es levélszekrény (nyújtott) képet a teljes képerny n, torzításmentesen jeleníti meg. A 16:9 arányban, maximálisan jeleníti meg a képet (enyhe nagyítással). Megjegyzés A DVB HD m sorok esetén csak a 16:9 és a 4:3 teljes képarányok érhet k el. PC üzemmódban csak a 16:9 és a 4:3 használható. Analóg teletext üzemmódban nem használható. A nézet üzemmódot az SD (Standard felbontású) és a HD (Nagyfelbontású) jelek esetében külön-külön el lehet menteni a memóriába. 14

15 A program útmutató használata A program útmutató használatával könnyen programot lehet váltani, követni lehet a m sorinformációkat stb. A program útmutató elektronikus program útmutató (EPG) lehet vé teszi a képerny n az aktuálisan sugárzott m sorok közti lapozást, illetve a következ hét nap m sorainak a megtekintését (szolgáltató függ szolgáltatás). Ez a funkció függ a kiott országtól (10. oldal). Az analóg programok a digitális programok mögé lesznek besorolva. D jelentése digitális program, az A jelentése analóg program. GUIDE INPUT OPTION SD CARD A Program útmutató megjelenítése Minden megnyomásra megváltozik az elrendezés (Tájkép / Portré). RETURN A program útmutató ideje Példa: Aktuális dátum és id A program útmutató dátuma M sor TV programfüzet Sze :46 Tájkép Összes típus Minden adás Sze, :00-20:30 DIY SOS : We open in the Battersbys Id pont: 19:30 20:00 20:30 21:00 21:30 D 1 BBC ONE Hot Wars Holiday Program World D 7 BBC THR Eastender DIY SOS The Bill Red Cap D 14 E4 Emmerdal. Coronation Street The Bill D 70 CBBC Cha 10 O clock News BBC Pepsi Char. Good Bye Drama D 72 Cartoon Panorama The Real Hustle Eastender D105 BBCi I m A Celebrity Eastender Pop Idol News Sports D719 BBC Radi Rugby 15 To 1 The Bill Csatornaás Kijelz mód váltás Kilépés Információ Program kiás El z oldal Nézet Visszalépni Következ oldal -24 óra +24 óra Program típus Kategória Tájkép (a program szerint jelenik meg) Program Példa: TV programfüzet Sze :46 Portré Összes típus Minden adás Sze, D 1 BBC O D 7 BBC T D 14 E4 D 70 CBBC D 72 Carto 19:30-20:00 Eastender 20:00-20:30 DIY SOS 20:30-21:00 The Bill 21:00-22:30 Red Cap 22:30-23:00 Live junction 23:00-23:30 POP :30-00:00 Rugby Program kiás Kijelz mód váltás Kilépés Információ Csatornaás El z oldal Nézet Visszalépni Következ oldal +24 óra Program típus Kategória Portré (az id szerint jelenik meg) TV Visszatérés a TV-hez El z naphoz (DVB mód) Piros Következ naphoz (DVB mód) Zöld Program megtekintése Válassza ki az éppen sugárzott m sort vagy programot megnéz Kiott típusú programjegyzék megjelenítése (DVB mód) Sárga (Típusjegyzék) Program típus Összes típus Összes típus Film Hírek Szórakoztatás Sport Gyermek Zene M vészet/kultúra Társadálmi/Gazdaság Oktatás Életmód típus ása megtekintés M sorrészletek megtekintése (DVB mód) Válasszon m sort A program útmutatóba való visszatéréshez ismét nyomja meg. Kiott kategóriájú programjegyzék megjelenítése Megjegyzés Amennyiben a TV el ször van bekapcsolva, vagy több, mint egy hétig ki volt kapcsolva, akkor a Program útmutató komplett megjelenítéséhez hosszabb id szükséges. Kék (Kategóriajegyzék) Kategória Minden adás Minden adás Összes DVB adás Összes analóg adás Ingyenes szolgáltatás Előfizetéses szolgáltatás TV Radió Információ Profil 1 Profil 2 Profil 3 Profil 4 Csak analóg tévéprogramok jegyzéke kategóriát megtekintés Kedvenc programok jegyzékének megtekintése 29. oldal Egyedi beállítások A program útmutató használata Tévénézés Az ország kiásától függ en, a Program útmutató nem biztos, hogy rendelkezésére áll Ebben az esetben a programjegyzék jelenik meg. Programjegyzék Összes analóg adás 6 Cartoon Nwk 7 BBC Radio Wales 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel Választás Csatlakozás Kilépés Előző oldal Visszalépni Következő oldal megtekint csatorna kiása 15

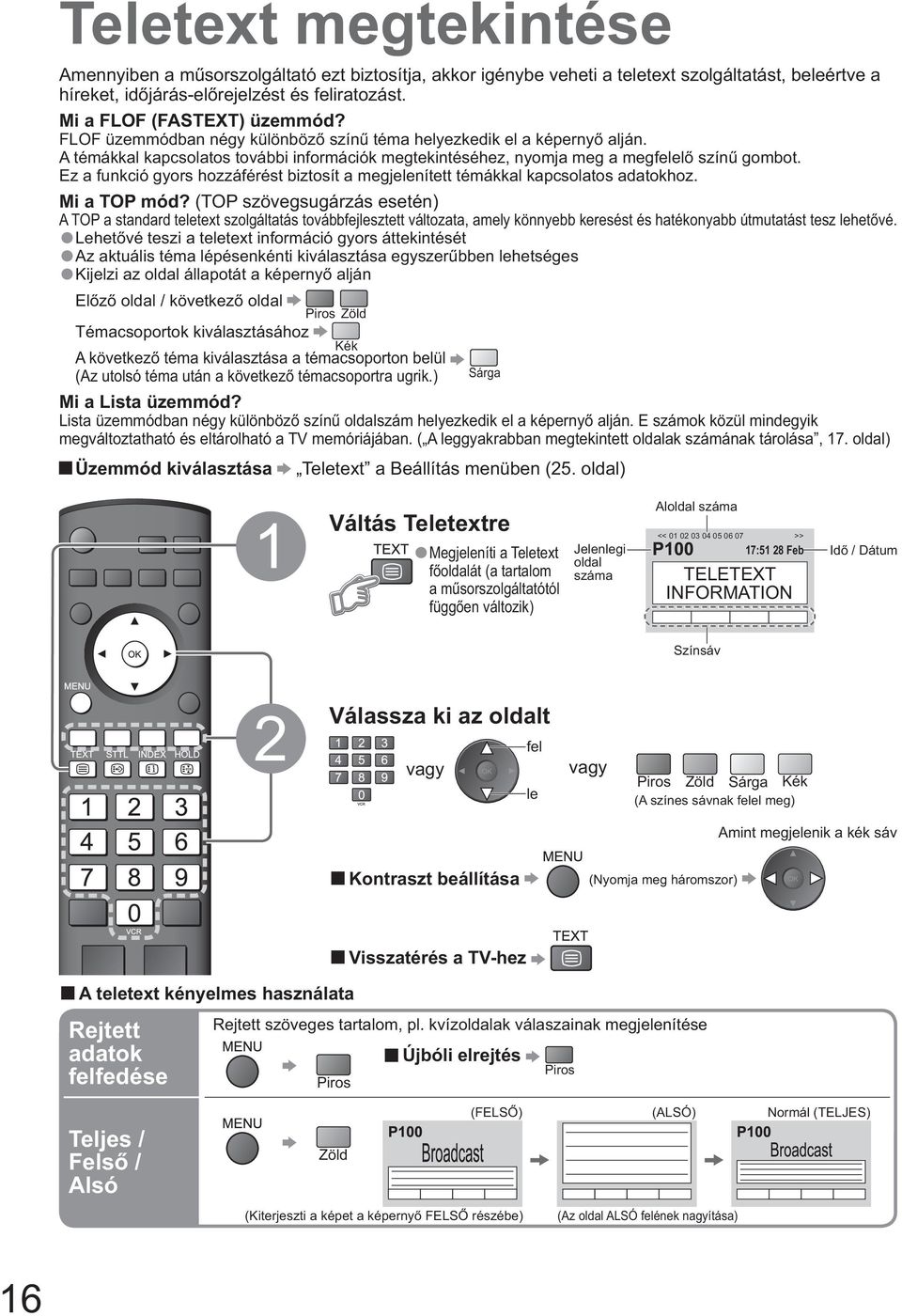

16 Teletext megtekintése Amennyiben a m sorszolgáltató ezt biztosítja, akkor igénybe veheti a teletext szolgáltatást, beleértve a híreket, id járás-el rejelzést és feliratozást. Mi a FLOF (FASTEXT) üzemmód? FLOF üzemmódban négy különböz szín téma helyezkedik el a képerny alján. A témákkal kapcsolatos további információk megtekintéséhez, nyomja meg a megfelel szín gombot. Ez a funkció gyors hozzáférést biztosít a megjelenített témákkal kapcsolatos adatokhoz. Mi a TOP mód? (TOP szövegsugárzás esetén) A TOP a standard teletext szolgáltatás továbbfejlesztett változata, amely könnyebb keresést és hatékonyabb útmutatást tesz lehet vé. Lehet vé teszi a teletext információ gyors áttekintését Az aktuális téma lépésenkénti kiása egyszer bben lehetséges Kijelzi az oldal állapotát a képerny alján El z oldal / következ oldal Piros Zöld Témacsoportok kiásához Kék A következ téma kiása a témacsoporton belül (Az utolsó téma után a következ témacsoportra ugrik.) Sárga Mi a Lista üzemmód? Lista üzemmódban négy különböz szín oldalszám helyezkedik el a képerny alján. E számok közül mindegyik megváltoztatható és eltárolható a TV memóriájában. ( A leggyakrabban megtekintett oldalak számának tárolása, 17. oldal) Üzemmód kiása Teletext a Beállítás menüben (25. oldal) OPTION SD CARD 1 Váltás Teletextre Megjeleníti a Teletext f oldalát (a tartalom a m sorszolgáltatótól függ en változik) Jelenlegi oldal száma Aloldal száma << >> 17:51 28 Feb TELETEXT INFORMATION Id / Dátum Színsáv RETURN 2 Válassza ki az oldalt fel vagy le vagy Piros Zöld Sárga Kék (A színes sávnak felel meg) Amint megjelenik a kék sáv Kontraszt beállítása (Nyomja meg háromszor) A teletext kényelmes használata Rejtett adatok felfedése Visszatérés a TV-hez Rejtett szöveges tartalom, pl. kvízoldalak válaszainak megjelenítése Piros Újbóli elrejtés Piros Teljes / Fels / Alsó (FELS ) (ALSÓ) Normál (TELJES) Zöld (Kiterjeszti a képet a képerny FELS részébe) (Az oldal ALSÓ felének nagyítása) 16

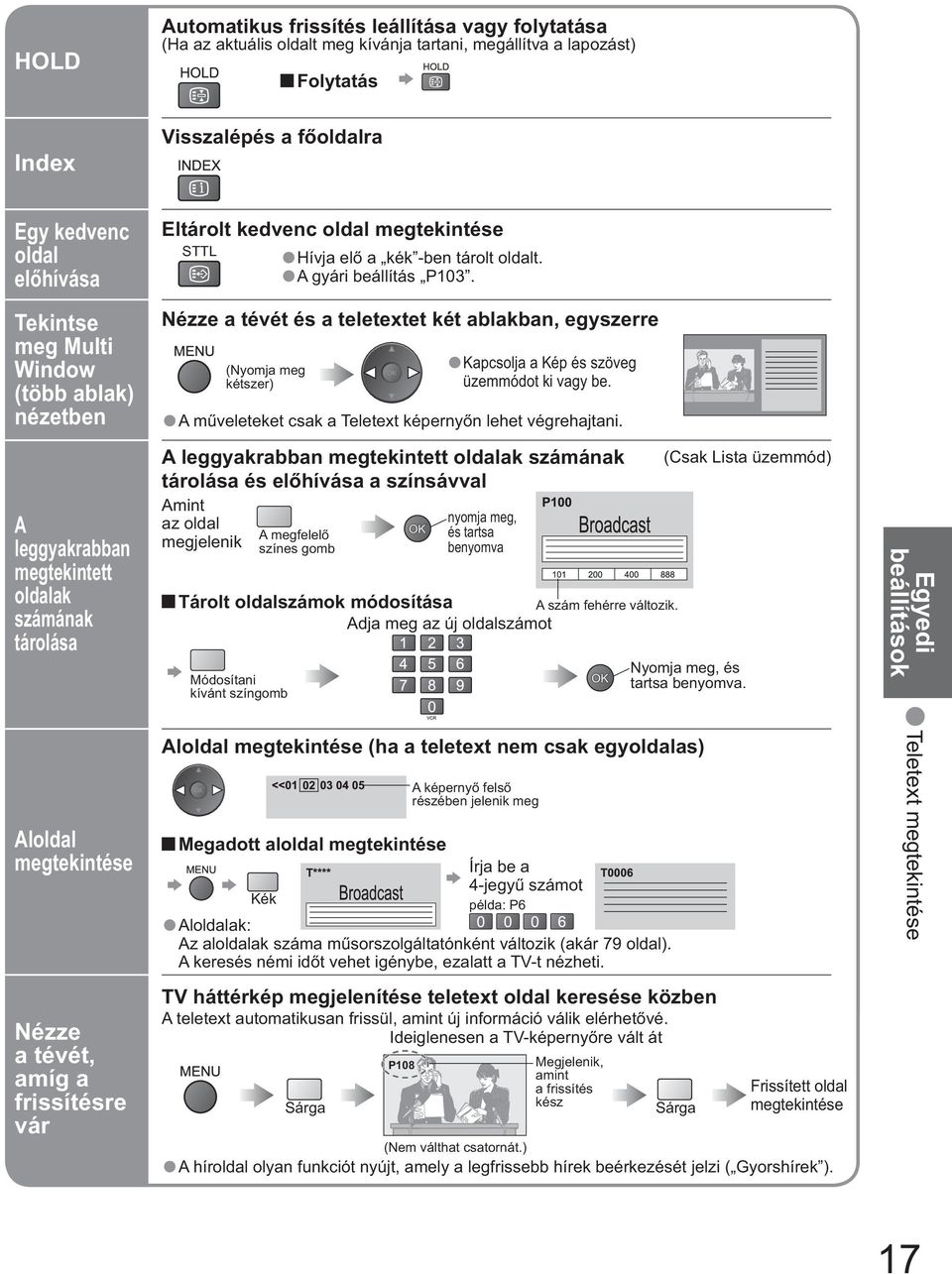

17 HOLD Automatikus frissítés leállítása vagy folytatása (Ha az aktuális oldalt meg kívánja tartani, megállítva a lapozást) Folytatás Index Visszalépés a f oldalra Egy kedvenc oldal el hívása Tekintse meg Multi Window (több ablak) nézetben A leggyakrabban megtekintett oldalak számának tárolása Aloldal megtekintése Nézze a tévét, amíg a frissítésre vár Eltárolt kedvenc oldal megtekintése STTL Hívja el a kék -ben tárolt oldalt. A gyári beállítás P103. Nézze a tévét és a teletextet két ablakban, egyszerre (Nyomja meg Kapcsolja a Kép és szöveg kétszer) üzemmódot ki vagy be. A m veleteket csak a Teletext képerny n lehet végrehajtani. A leggyakrabban megtekintett oldalak számának tárolása és el hívása a színsávval Amint az oldal nyomja meg, A megfelel és tartsa megjelenik színes gomb benyomva Tárolt oldalszámok módosítása Módosítani kívánt színgomb A szám fehérre változik. Adja meg az új oldalszámot A képerny fels részében jelenik meg Megadott aloldal megtekintése Írja be a 4-jegy számot Kék példa: P6 Aloldalak: Az aloldalak száma m sorszolgáltatónként változik (akár 79 oldal). A keresés némi id t vehet igénybe, ezalatt a TV-t nézheti. TV háttérkép megjelenítése teletext oldal keresése közben A teletext automatikusan frissül, amint új információ válik elérhet vé. Ideiglenesen a TV-képerny re vált át P108 Megjelenik, amint Sárga a frissítés kész Sárga (Csak Lista üzemmód) Nyomja meg, és tartsa benyomva. Aloldal megtekintése (ha a teletext nem csak egyoldalas) Frissített oldal megtekintése (Nem válthat csatornát.) A híroldal olyan funkciót nyújt, amely a legfrissebb hírek beérkezését jelzi ( Gyorshírek ). Egyedi beállítások Teletext megtekintése 17

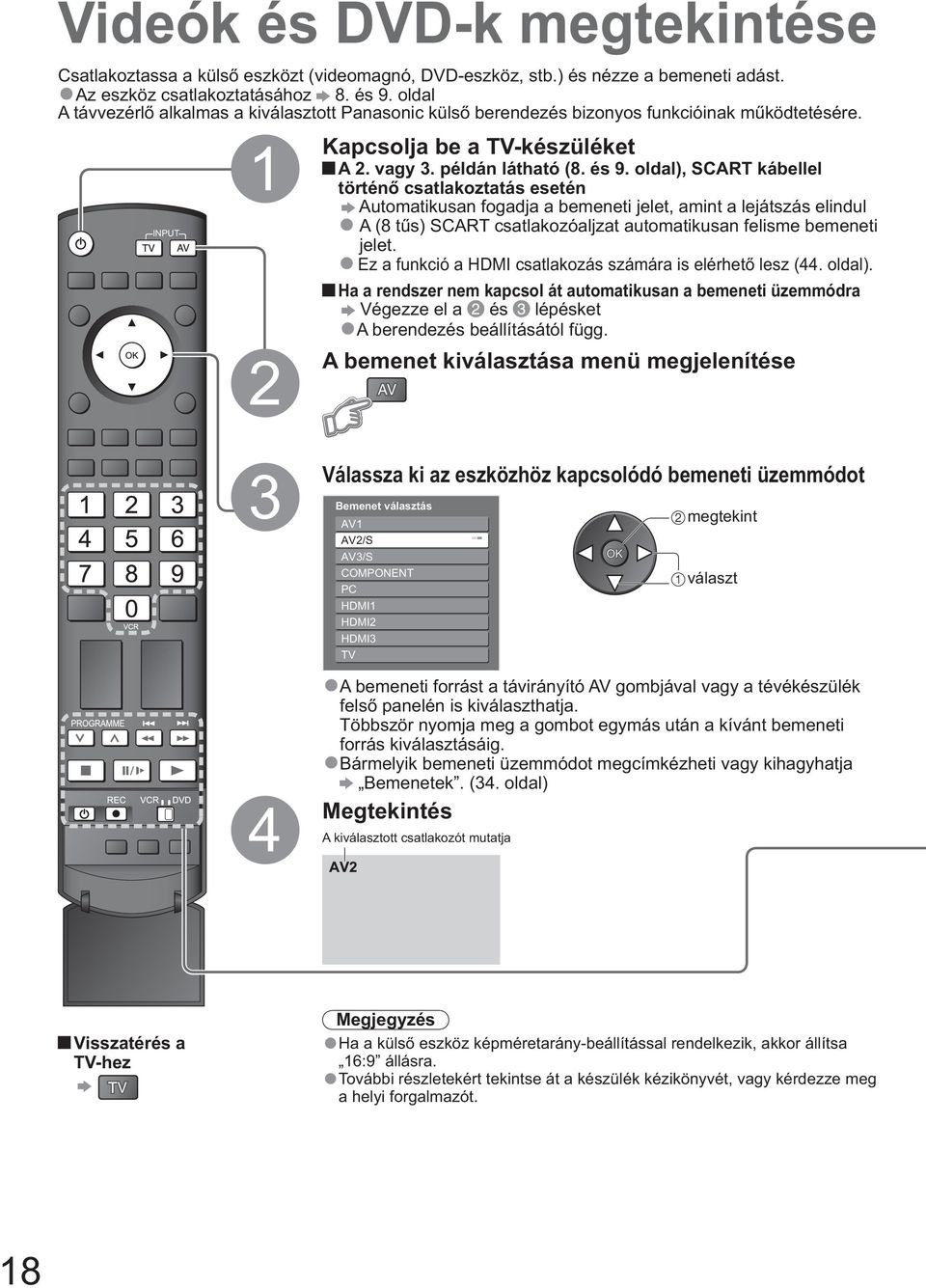

18 Videók és DVD-k megtekintése Csatlakoztassa a küls eszközt (videomagnó, DVD-eszköz, stb.) és nézze a bemeneti adást. Az eszköz csatlakoztatásához 8. és 9. oldal A távvezérl alkalmas a kiott Panasonic küls berendezés bizonyos funkcióinak m ködtetésére. INPUT OPTION SD CARD RETURN 1 2 Kapcsolja be a TV-készüléket A 2. vagy 3. példán látható (8. és 9. oldal), SCART kábellel történ csatlakoztatás esetén Automatikusan fogadja a bemeneti jelet, amint a lejátszás elindul A (8 t s) SCART csatlakozóaljzat automatikusan felisme bemeneti jelet. Ez a funkció a HDMI csatlakozás számára is elérhet lesz (44. oldal). Ha a rendszer nem kapcsol át automatikusan a bemeneti üzemmódra Végezze el a és lépésket A berendezés beállításától függ. A bemenet kiása menü megjelenítése MULTI WINDOW DIRECT TV REC 3 4 Válassza ki az eszközhöz kapcsolódó bemeneti üzemmódot Bemenet ás AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 TV A bemeneti forrást a távirányító AV gombjával vagy a tévékészülék fels panelén is kihatja. Többször nyomja meg a gombot egymás után a kívánt bemeneti forrás kiásáig. Bármelyik bemeneti üzemmódot megcímkézheti vagy kihagyhatja Bemenetek. (34. oldal) Megtekintés A kiott csatlakozót mutatja megtekint Visszatérés a TV-hez Megjegyzés Ha a küls eszköz képméretarány-beállítással rendelkezik, akkor állítsa 16:9 állásra. További részletekért tekintse át a készülék kézikönyvét, vagy kérdezze meg a helyi forgalmazót. 18

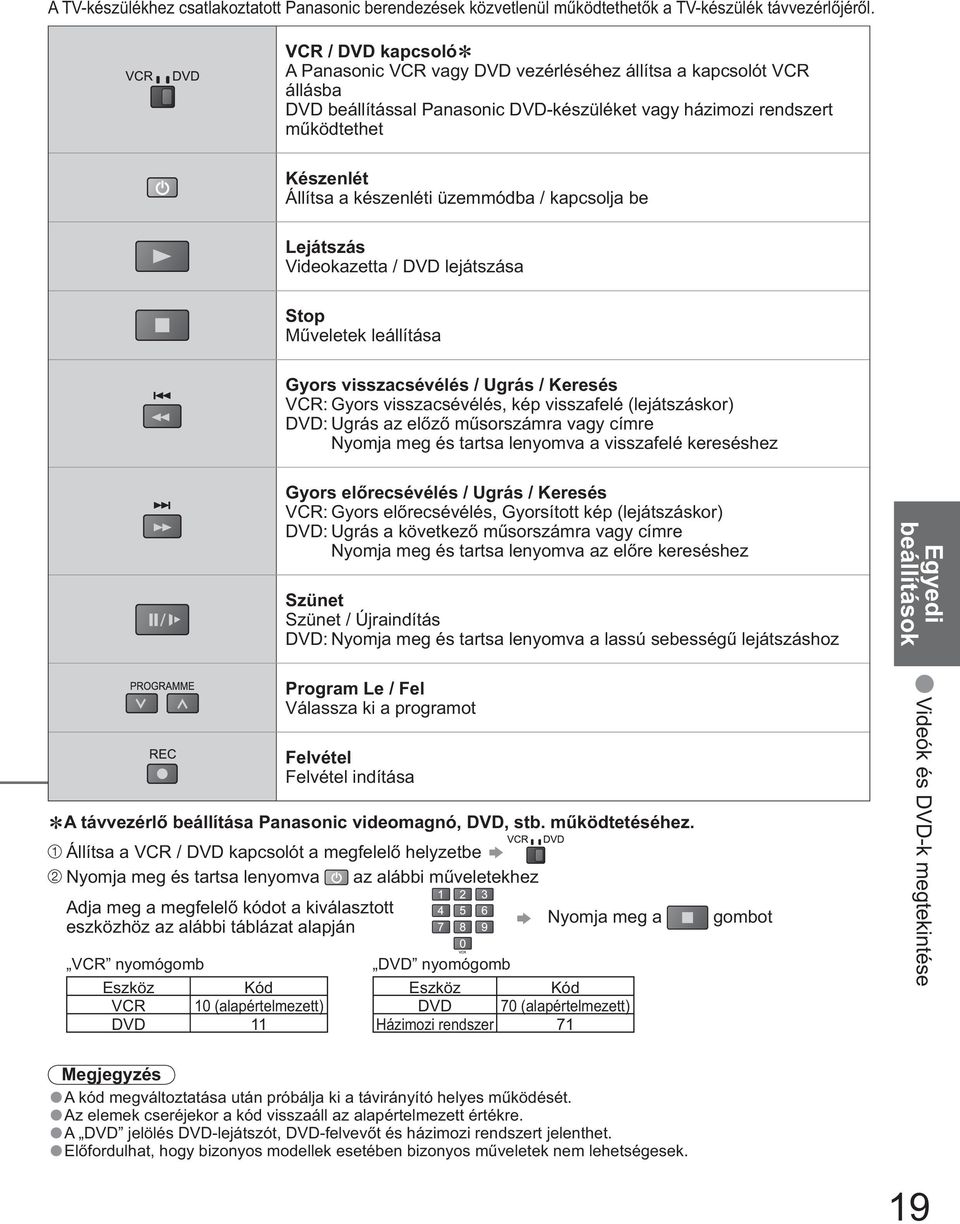

19 A TV-készülékhez csatlakoztatott Panasonic berendezések közvetlenül m ködtethet k a TV-készülék távvezérl jér l. VCR / DVD kapcsoló A Panasonic VCR vagy DVD vezérléséhez állítsa a kapcsolót VCR állásba DVD beállítással Panasonic DVD-készüléket vagy házimozi rendszert m ködtethet Készenlét Állítsa a készenléti üzemmódba / kapcsolja be Lejátszás Videokazetta / DVD lejátszása Stop M veletek leállítása Gyors visszacsévélés / Ugrás / Keresés VCR: Gyors visszacsévélés, kép visszafelé (lejátszáskor) DVD: Ugrás az el z m sorszámra vagy címre Nyomja meg és tartsa lenyomva a visszafelé kereséshez Gyors el recsévélés / Ugrás / Keresés VCR: Gyors el recsévélés, Gyorsított kép (lejátszáskor) DVD: Ugrás a következ m sorszámra vagy címre Nyomja meg és tartsa lenyomva az el re kereséshez Szünet Szünet / Újraindítás DVD: Nyomja meg és tartsa lenyomva a lassú sebesség lejátszáshoz Egyedi beállítások Program Le / Fel Válassza ki a programot Felvétel Felvétel indítása A távvezérl beállítása Panasonic videomagnó, DVD, stb. m ködtetéséhez. Állítsa a VCR / DVD kapcsolót a megfelel helyzetbe Nyomja meg és tartsa lenyomva az alábbi m veletekhez Adja meg a megfelel kódot a kiott eszközhöz az alábbi táblázat alapján VCR nyomógomb Eszköz Kód VCR 10 (alapértelmezett) DVD 11 Nyomja meg a DVD nyomógomb Eszköz Kód DVD 70 (alapértelmezett) Házimozi rendszer 71 gombot Videók és DVD-k megtekintése Megjegyzés A kód megváltoztatása után próbálja ki a távirányító helyes m ködését. Az elemek cseréjekor a kód visszaáll az alapértelmezett értékre. A DVD jelölés DVD-lejátszót, DVD-felvev t és házimozi rendszert jelenthet. El fordulhat, hogy bizonyos modellek esetében bizonyos m veletek nem lehetségesek. 19

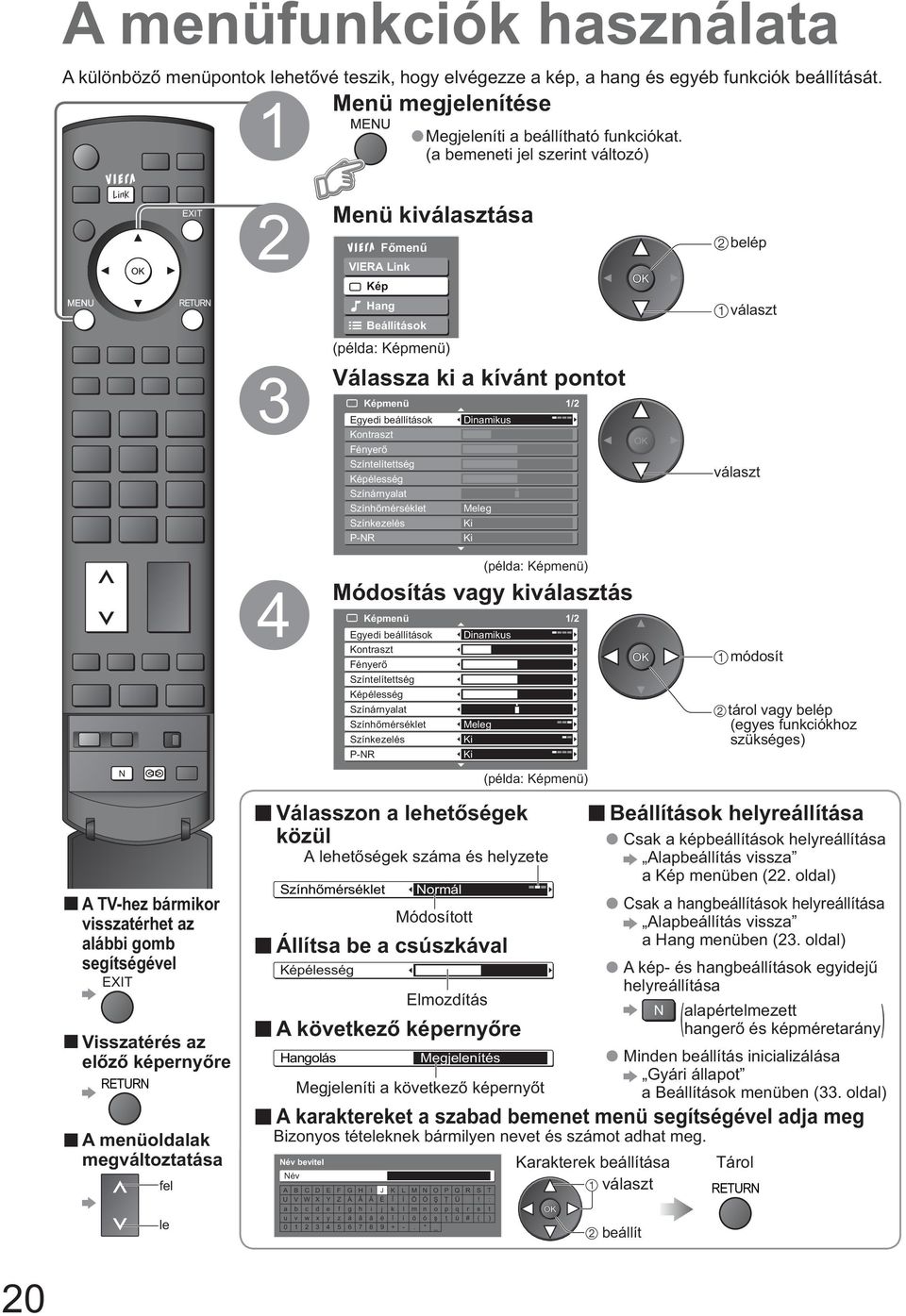

20 A menüfunkciók használata A különböz menüpontok lehet vé teszik, hogy elvégezze a kép, a hang és egyéb funkciók beállítását. INPUT OPTION SD CARD RETURN Menü megjelenítése Főmenű VIERA Link Kép Hang Beállítások Képmenü 1/2 Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Színkezelés P-NR Megjeleníti a beállítható funkciókat. (a bemeneti jel szerint változó) Menü kiása (példa: Képmenü) Válassza ki a kívánt pontot Dinamikus Meleg Ki Ki belép MULTI WINDOW N DIRECT TV REC A TV-hez bármikor visszatérhet az alábbi gomb segítségével Visszatérés az el z képerny re RETURN A menüoldalak megváltoztatása fel le 4 Képmenü 1/2 Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Színkezelés P-NR Dinamikus Meleg Ki Ki (példa: Képmenü) Módosítás vagy kiás Válasszon a lehet ségek közül Színhőmérséklet Normál Módosított (példa: Képmenü) A lehet ségek száma és helyzete Állítsa be a csúszkával Képélesség Elmozdítás A következ képerny re Hangolás Megjeleníti a következ képerny t módosít tárol vagy belép (egyes funkciókhoz szükséges) Beállítások helyreállítása Csak a képbeállítások helyreállítása Alapbeállítás vissza a Kép menüben (22. oldal) Csak a hangbeállítások helyreállítása Alapbeállítás vissza a Hang menüben (23. oldal) A kép- és hangbeállítások egyidej helyreállítása N ( alapértelmezett hanger és képméretarány) Minden beállítás inicializálása Gyári állapot a Beállítások menüben (33. oldal) A karaktereket a szabad bemenet menü segítségével adja meg Bizonyos tételeknek bármilyen nevet és számot adhat meg. Név bevitel Név A B C D E F G H I J K L M N O P Q R S T Ş Ţ Ü! : U V W X Y Z Á Â Ă É Î Í Ö Ó o p q s t a b c d e f g h i j k l m n r ş ţ ü # ( ) u v w x y z á â ă é î í ö ó * _ Karakterek beállítása beállít Tárol RETURN 20

21 Áttekintés Főmenű VIERA Link Kép Hang Beállítások VIERA Link menü Pause Live TV Direct TV Rec VIERA Link vezérlés Hangszóró kiása Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Színkezelés P-NR Indítás Felvevő Házimozi (41. oldal oldal) Dinamikus Meleg Ki Ki 1/2 A vezérelt készülék menüje Képmenü 3D-COMB Alapbeállítás vissza Hangmenü Hang üzemmód Mélyhangszín Magashangszín Balansz Fejhall. hang. Térhangzás Hangerő Hangszóró-fal közti táv. MPX Hangmenü Hangbeállítások SPDIF kiása MPEG optikai szint HDMI1 bemenet Alapbeállítás vissza 2/2 Ki Igen (22. oldal) 1/2 Zene Ki 30 cm felett Sztereó 2/2 Automatikus Automatikus 0dB Automatikus Igen (23. oldal) A menüfunkciók használata (kép, hangmin ség stb.) Beállítás menü AV színrendszer DVB profilszerk. DVB adás lista Analóg adás lista Link beállítások Gyermekzár Hangolás Kikapcs. időzítő Nyelv Preferált felirat típusa Teletext Beállítás menü Teletext karakter Gyári állapot Közös interfész Rendszerfrissítés Kép túlpásztázása Bemenetek Inf. sáv kijel. idő Időzóna Szoftver licensz Beállítás menü Rendszerinformáció Csak a rendelkezésre álló elemek közül hat. Automatikus Ki Alapbeállítás TOP Nyugat Be 3 másodperc Automatikus 1/3 2/3 3/3 (24. oldal és 25. oldal) Link beállítások VIERA Link Q-Link AV 2-es kimenet Vezérelt kikapcsolás Vezérelt bekapcsolás Letöltés Hangolás Be AV2 TV Igen Igen Automatikus beállítás DVB kézi hangolás Analóg kézi hangolás Új DVB adás hozzáadása Kedvenc hálózat Új adás üzenet DVB jel-állapot Be DVB adás hozzáadása Nyelv OSD-nyelv Preferált hang 1 Preferált hang 2 Preferált felirat 1 Preferált felirat 2 Preferált teletext (24. oldal) (24. oldal és 30. oldal) Angol Angol Angol Angol Angol (25. oldal) További beállítások 21

22 A menüfunkciók használata Menülista Menü Menüpont Beállítások / Konfigurációk (alternatív lehet ségek) Pause Live TV VIERA Link Direct TV Rec VIERA Link vezérlés Hangszóró kiása A csatlakoztatott berendezést a VIERA Link funkcióval irányítja, és lehet vé tesz számos kényelmes felvételt, lejátszást stb. ( oldal) A VIERA Link menüt közvetlenül a távvezérl VIERA Link gombjának használatával is elérheti. Egyedi beállítások Alap kép üzemmód (Dinamikus / Normál / Mozi / Öko) Dinamikus : Megnövelt képélességet és kontrasztot biztosít a túl világos szobában való tévézéshez Normál : Normál szobai fényviszonyok között ajánlott Mozi : Elsötétített szobában moziszer képet biztosít filmnézéskor Öko : Automatikusan állítja be a képet a fényviszonyoknak megfelel en Beállítás minden bemeneti jelre Kontraszt, Fényer, Színtelítettség, Képélesség Növeli vagy csökkenti e beállítások er sségét az ön személyes ízlése szerint Színárnyalat Ha NTSC jelforrás van a TV-re kötve, saját ízlésének megfelel en állíthatja be a kép színárnyalatát Csak NTSC jel fogadására Szính mérséklet Lehet vé teszi a kép általános színtónusának beállítását (Hideg / Normál / Meleg) Kép Színkezelés Automatikusan beállítja a színeket élénk színekre (Ki / Be) PC-jel esetében nem érhet el P-NR Képzaj csökkentése Automatikusan csökkenti a nem kívánt képzajt és vibrálást a kép kontúros részein (Ki / Minimum / Közép / Maximum) PC-jel esetében nem érhet el 3D-COMB Álló-, vagy lassan mozgó képek esetén néha látható a színek mintázódása Kapcsolja Be állásba élesebb és pontosabb színek megjelenítéséhez (Ki / Be) Csak PAL vagy NTSC jel fogadására Nem áll rendelkezésre RGB, S-Video, komponens, PC, HDMI jelforrásnál és SD kártyánál Alapbeállítás vissza Ha az aktuális kép üzemmódot vissza kívánja állítani az alapértelmezett beállításra, nyomja meg az OK gombot 22

23 Menülista Menü Menüpont Beállítások / Konfigurációk (alternatív lehet ségek) Hang Hang üzemmód Mélyhangszín Magashangszín Balansz Fejhall. hang. Térhangzás Hanger Hangszóró-fal közti táv. MPX Hangbeállítások SPDIF kiása MPEG optikai szint Alap hang üzemmód (Zene / Beszéd) Növeli vagy csökkenti a basszus szintjét a mélyebb hangok feler sítéséhez vagy minimalizálásához Növeli vagy csökkenti a magas hangok szintjét a magasabb, élesebb hangok feler sítéséhez vagy minimalizálásához A jobb és bal hangszórók hangerejét állítja be A fejhallgató hangerejét állítja be A térhangzás beállításai (Ki / Szimulált háttérhang / BBE ViVA) Szimulált háttérhang: Dinamikus er sít t biztosít a térhangzás szimulálásához. BBE ViVA: A BBE ViVA HD3D (High Definition 3D) zeneileg kiegyensúlyozott, háromdimenziós térbeli hanghatást biztosít, Hi-Fi min ségben. A hangvisszaadás pontosságát a BBE cég szabadalmaztatott, a hang szélességét, mélységét és magasságát feldolgozó térhatású programja biztosítja. A BBE ViVA HD3D hang kompatibilis az összes TV programmal, beleértve a híradásokat, színházi- és koncert közvetítéseket, film- és sportm sorokat, és számítógépes játékokat is. A hatást a távvezérl Térhangzás [Surround] gombja segítségével is bekapcsolhatja (7. oldal). Az adott program vagy bemeneti üzemmód egyedi hangerejét állítja be Az alacsony frekvenciájú hang módosítása (30 cm felett / 30 cm-ig) Ha a készülék hátsó része és a fal közötti távolság több mint 30 cm, javasoljuk az 30 cm felett lehet ség ását. Ha ez a távolság 30 cm-en belül van, az 30 cm-ig lehet séget válassza. Sztereó / mono kiása (Mono / Sztereó) Normál esetben: Sztereó Ha a sztereó jel nem fogható: Mono M1 / M2: Akkor áll rendelkezésre, ha mono jel érkezik Csak analóg módban Hangsávok kezdeti beállításának kiása (Automatikus / MPEG) Automatikus : Automatikusan kija a hangsávot, ha a m sornak kett nél több sávja van. Az els bbségi sorrend a következ : Dolby Digital Plus, HE-AAC, Dolby Digital, MPEG. MPEG : Ha a m sor MPEG-hangot tartalmaz, az MPEG kap els bbséget. A Dolby Digital Plus és a Dolby Digital a Dolby Laboratories által kifejlesztett digitális jelek kódolására szolgáló eljárás. Ezek a jelek a sztereó (kétcsatornás) hang kivételével bármilyen többcsatornás hangok lehetnek. A HE-AAC egy érzékelésen alapuló kódolási eljárás, amelyet a digitális hang tömörítésére használnak a hatékony tárolás és adatátvitel érdekében. Az MPEG egy hangtömörítési eljárás, amely kisebb méret re tömöríti a hangot, a hangmin ség jelent s romlása nélkül. A Dolby Digital Plus és a HE-AAC a HD (High definition) m soroknál alkalmazott technológia. Csak DVB módban A DIGITAL AUDIO OUT kimeneten kibocsátott digitális hang kezdeti beállítása (Automatikus / PCM) Automatikus : A Dolby Digital Plus és a Dolby Digital jel kimenete Dolby Digital Bitstream. A HE-AAC (48 khz) jel kimenete DTS. Az MPEG jel kimenete PCM. PCM : A digitális kimeneti jelet PCM-re van állítva. Csak DVB módban Az MPEG-hang általában nagyobb méret, mint más típusú hangsávok A DIGITAL AUDIO OUT csatlakozóaljzat MPEG kimeneti hangjelének szintjét alapértelmezettnek állíthatja be 0dB 12dB-ig -2dB-es lépésekben Csak DVB módban Válassza ki a bemeneti jel beállításához. (Automatikus / Digitális / Analóg) (46. oldal) Automatikus: Digitális és analóg hangforrás automatikus felismerése Digitális: HDMI kábellel történ csatlakoztatás Analóg: HDMI-DVI adapterkábellel történ csatlakoztatás csak HDMI bemeneti üzemmód esetében A HDMI2 terminálok kizárólag digitális jelet fogadnak HDMI2-höz nincs beállítási lehet ség HDMI1 / 3 bemenet A Ha az aktuális hang üzemmódot vissza kívánja állítani az alapértelmezett beállításra, Alapbeállítás vissza nyomja meg az OK gombot PC vagy SD kártya használatakor más-más menü jelenik meg (35. és 37. oldal) Csak a rendelkezésre álló elemek közül hat. A menüfunkciók használata (kép, hangmin ség stb.) További beállítások 23

24 A menüfunkciók használata Menülista Menü Menüpont Beállítások / Konfigurációk (alternatív lehet ségek) AV színrendszer Kija a tetsz leges színrendszert az AV üzemmódban küldött video jeleknek megfelel en (Automatikus / PAL / SECAM / M.NTSC / NTSC) DVB profilszerk. Kedvenc adók listájának létrehozása (29. oldal) DVB adás lista Átugorja a nem kívánt DVB programokat (29. oldal) Analóg adás lista Átugorja a nem kívánt analóg programokat, vagy szerkeszti az analóg programokat (29. oldal) VIERA Link Beállítja a VIERA Link funkciók használatát (Ki / Be) (40. oldal) Q-Link Kija, hogy melyik AV terminált használja a készülék a TV és valamely kompatibilis felvev közötti adatforgalomhoz (AV1 / AV2) (39. oldal) Válassza ki azt a terminált, amelyen keresztül a felvev t csatlakoztatta, még akkor is, ha az nem kompatibilis a Q-Linkkel. Link beállítások AV1-es / AV2-es kimenet Kija a jelet, amely a TV-t l a Q-Link készülékhez továbbítódik (TV / AV1 / AV2 / AV3 / Monitor) Képerny : A képerny n megjelenített kép Komponens-, PC- és HDMI-jelek nem továbbíthatók kimenetként. Vezérelt kikapcsolás A Vezérelt kikapcsolás funkció használatának beállítása (Nem / Igen) (39. és 40. oldal) Beállítások Vezérelt bekapcsolás Letöltés Gyermekzár A Vezérelt bekapcsolás funkció használatának beállítása (Nem / Igen) (39. és 40. oldal) Program-, nyelv- és ország-, ill. régióbeállítások letöltése a tévékészülékhez csatlakoztatott berendezésre, amely kompatibilis a Q-Linkkel vagy a VIERA Linkkel Program / AV-bemenet zárolása a programhoz való hozzáférés megakadályozása céljából (32. oldal) Automatikus beállítás Automatikusan beállítja a területen fogható programokat (31. oldal) DVB kézi hangolás A DVB-programok kézi beállítása (31. oldal) Analóg kézi hangolás Az analóg programok kézi beállítása (31. oldal) Hangolás Új DVB adás hozzáad. Kedvenc hálózat Új adás üzenet Új DVB-adás hozzáadása (31. oldal) Beállítja kedvenc hálózatát minden m sorszolgáltatóhoz Kihatja, hogy kíván-e figyelmeztet üzenetet kapni, ha a készülék új DVB-adót talál (31. oldal) DVB jel-állapot A DVB-jel állapotát ellen rzi (31. oldal) 24 DVB adás hozzáadása A DVB-szolgáltatások hozzáadásához újrahangolja az összes tv-m sort. Minden korábbi hangolási beállítás törl dik. Ezt a funkciót akkor használja, ha lakóhelyén elindulnak a DVB-adások.

25 Menülista Menü Menüpont Beállítások / Konfigurációk (alternatív lehet ségek) Kikapcs. id zít Beállítja azt az id t, amikor a készülék automatikusan kikapcsol (Ki / 15 / 30 / 45 / 60 / 75 / 90 percek) OSD-nyelv Módosítja a képerny n megjelen szövegek nyelvét Nyelv Preferált hang 1 / 2 Feliratás 1 / 2 Kija a többnyelv DVB-adások kívánt nyelvét (a m sorszolgáltatótól függ en) A DVB-feliratok nyelvének kiása (a m sorszolgáltatótól függ en) Feliratok megjelenítése 12. oldal Preferált teletext A DVB-teletext szolgáltatás kívánt nyelvének beállítása (a m sorszolgáltatótól függ en) Beállítások Preferált felirat típusa Teletext Teletext karakter Gyári állapot Közös interfész Kija a kívánt felirattípust (Alapbeállítás / Nagyothallóknak) A Nagyothallóknak beállítás DVB-feliratok segítségével megkönnyíti a m sor megértését és élvezetét (m sorszolgáltatótól függ en) A Nyelv menüben beállított Preferált felirat 1 / 2 kap els bbséget. Teletext megjelenítési mód (TOP (FLOF) / Lista) (16. oldal) Kija a teletext nyelvét (Nyugat / Kelet1 / Kelet2) Nyugat: Angol, francia, német, görög, olasz, spanyol, svéd, török stb. Kelet1: Cseh, angol, észt, lett, román, orosz, ukrán stb. Kelet2: Cseh, magyar, lett, lengyel, román stb. Visszaállítja az alapbeállításokat, pl. költözés után (33. oldal) Pl. fizet s adás (pay-tv) vételéhez (27. oldal) A menüfunkciók használata (kép, hangmin ség stb.) Rendszerfrissítés Új szoftver letöltése a TV-készülékre (27. oldal) Kép túlpásztázása Bemenetek Inf. sáv kijel. id. A képet megjelenít képerny terület kiása (Ki / Be) Be: A kép felnagyítása annyira, hogy ne látszódjon a széle. Ki : A kép eredeti méretben történ megjelenítése. Kép szélén jelentkez képzaj esetén Be állásban van. Ez a funkció akkor érhet el, ha a képarány Automatikus (csak 16:9 jel esetén) vagy 16:9 állásban van. Ezt a beállítást külön tárolhatja standard felbontású (SD) és nagyfelbontású (HD) jelekhez. Címkézi vagy kihagyja az egyes bemeneti terminálokat (34. oldal) Beállítja, hogy mennyi ideig látszódjon az információs sáv a képerny n (13. oldal) 0-tól (Nincs megjelenítve) 10 másodpercig másodpercenként További beállítások Id zóna Beállítja az id t (27. oldal) Szoftver licensz Megjeleníti a szoftver lincesszel kapcsolatos információkat Rendszerinformáció Megjeleníti a készülék rendszerjellemz it PC vagy SD kártya használatakor más-más menü jelenik meg (35. és 37. oldal) Csak a rendelkezésre álló elemek közül hat. 25

26 DVB-beállítások (DVB mód) A DVB-beállítások funkció számos bonyolultabb funkcióhoz biztosít hozzáférést. 1 Analóg módban DVB kiása INPUT OPTION SD CARD 2 Menü megjelenítése RETURN 3 Válassza ki a Beállítások lehet séget Főmenű belép VIERA Link Kép Hang Beállítások 4 Válassza ki a Közös interfész Rendszerfrissítés vagy a Id zóna elemet Beállítás menü Teletext karakter Gyári állapot Közös interfész Rendszerfrissítés Kép túlpásztázása Bemenetek Inf. sáv kijel. idő Időzóna Szoftver licensz Nyugat Be 3 másodperc Automatikus 2/3 belép TV Visszatérés a TV-hez 5 Beállítás 26
