1 Kezelési útmutató Plazma Televízió Modellszám TX-P42G10E TX-P46G10E TX-P50G10E Kérjük, olvassa el ezt az útmutatót, mielőtt készülékét használatba venné, és őrizze meg a jövőbeni tájékozódáshoz. Az itt bemutatott képek csak illusztrációs célokat szolgálnak. Ha a helyi Panasonic kereskedőhöz szeretne fordulni segítségért, a pán-európai garanciakártyán találja az elérhetőségeit. Magyar TQB0E0797Q

2 Tapasztalja meg saját nappalijában a mozi élményét! Fantasztikus multimédiás szórakoztatás Megjegyzés a DVB-funkciókhoz Minden, a DVB (Digitális műsorszóró) rendszerrel kapcsolatos funkció csak ott működik, ahol rendelkezésre áll DVB-T (MPEG2 és MPEG4-AVC(H.264)) digitális földi műsorszórás vagy DVB-C (MPEG2 és MPEG4-AVC(H.264)) digitális kábelszolgáltatás. A lefedettséget illetően forduljon a helyi Panasonic kereskedőhöz, a szolgáltatás megrendeléséhez pedig a helyi kábelszolgáltatóhoz. Előfordulhat, hogy a DVB-funkció nem elérhető bizonyos országokban. Előfordulhat, hogy egyes funkciók nem elérhetők bizonyos országokban. Bizonyos funkciók elérhetősége a kábelszolgáltatótól függ. A televíziókészülék megfelel a DVB műszaki paramétereinek. A jövőbeli DVB-szolgáltatások azonban nem garantálhatók. 2 A készülék kizárólag külön digitális vevődekóder csatlakoztatásával válik alkalmassá a magyarországi földfelszíni, szabad hozzáférésű digitális televíziós műsorszórás vételére.

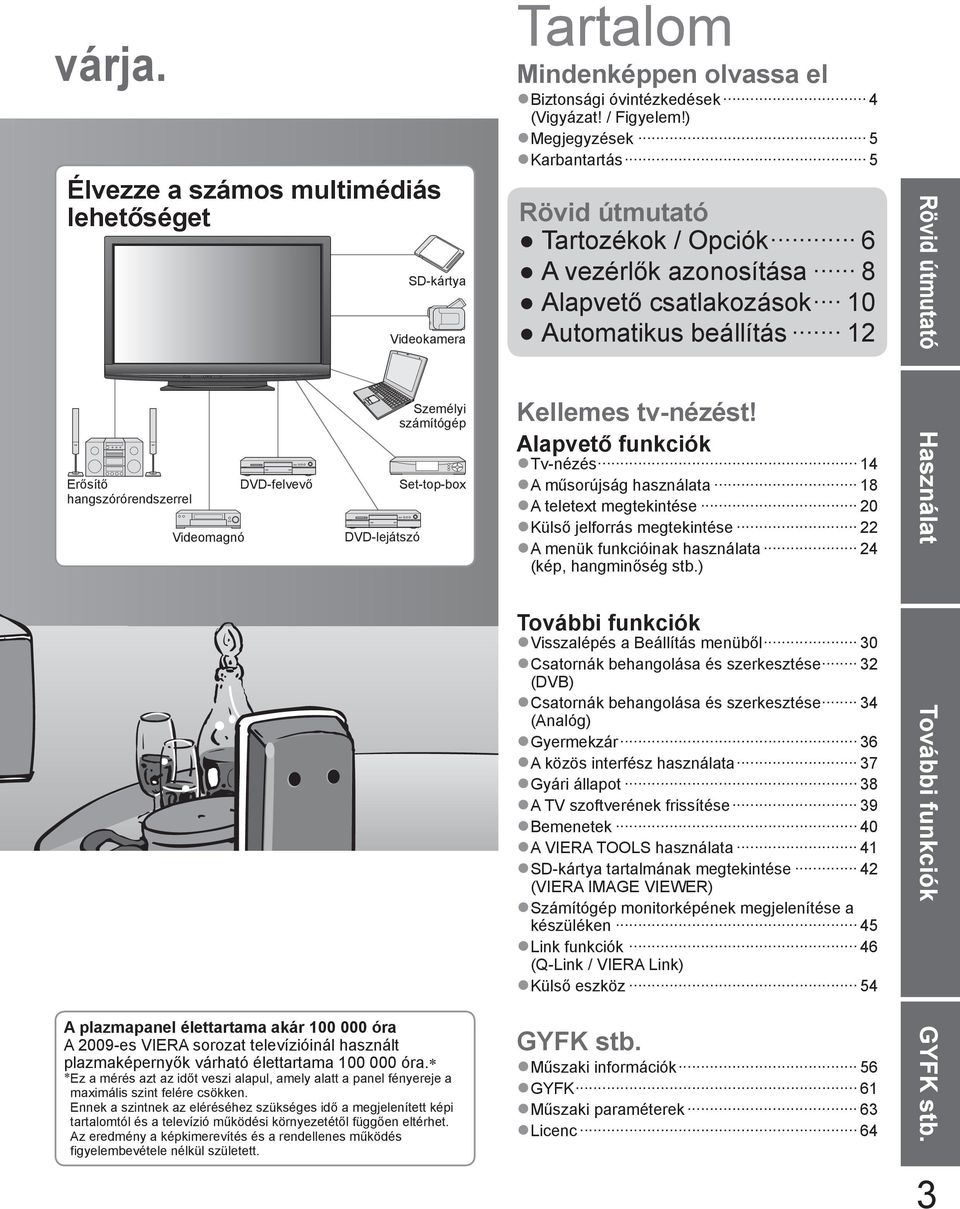

3 várja. Élvezze a számos multimédiás lehetőséget SD-kártya Videokamera Tartalom Mindenképpen olvassa el Biztonsági óvintézkedések 4 (Vigyázat! / Figyelem!) Megjegyzések 5 Karbantartás 5 Rövid útmutató Tartozékok / Opciók 6 A vezérlők azonosítása 8 Alapvető csatlakozások 10 Automatikus beállítás 12 Rövid útmutató Erősítő hangszórórendszerrel Videomagnó DVD-felvevő DVD-lejátszó Személyi számítógép Set-top-box A plazmapanel élettartama akár óra A 2009-es VIERA sorozat televízióinál használt plazmaképernyők várható élettartama óra. Ez a mérés azt az időt veszi alapul, amely alatt a panel fényereje a maximális szint felére csökken. Ennek a szintnek az éhez szükséges idő a megjelenített képi tartalomtól és a televízió működési környezetétől függően eltérhet. Az eredmény a képkimerevítés és a rendellenes működés figyelembevétele nélkül született. Kellemes tv-nézést! Alapvető funkciók Tv-nézés 14 A műsorújság használata 18 A teletext megtekintése 20 Külső jelforrás megtekintése 22 A menük funkcióinak használata 24 (kép, hangminőség stb.) További funkciók Visszalépés a Beállítás menüből 30 Csatornák behangolása és szerkesztése 32 (DVB) Csatornák behangolása és szerkesztése 34 (Analóg) Gyermekzár 36 A közös interfész használata 37 Gyári állapot 38 A szoftverének frissítése 39 Bemenetek 40 A VIERA TOOLS használata 41 SD-kártya tartalmának megtekintése 42 (VIERA IMAGE VIEWER) Számítógép monitorképének megjelenítése a készüléken 45 Link funkciók 46 (Q-Link / VIERA Link) Külső eszköz 54 GYFK stb. Műszaki információk 56 GYFK 61 Műszaki paraméterek 63 Licenc 64 Használat További funkciók GYFK stb. 3

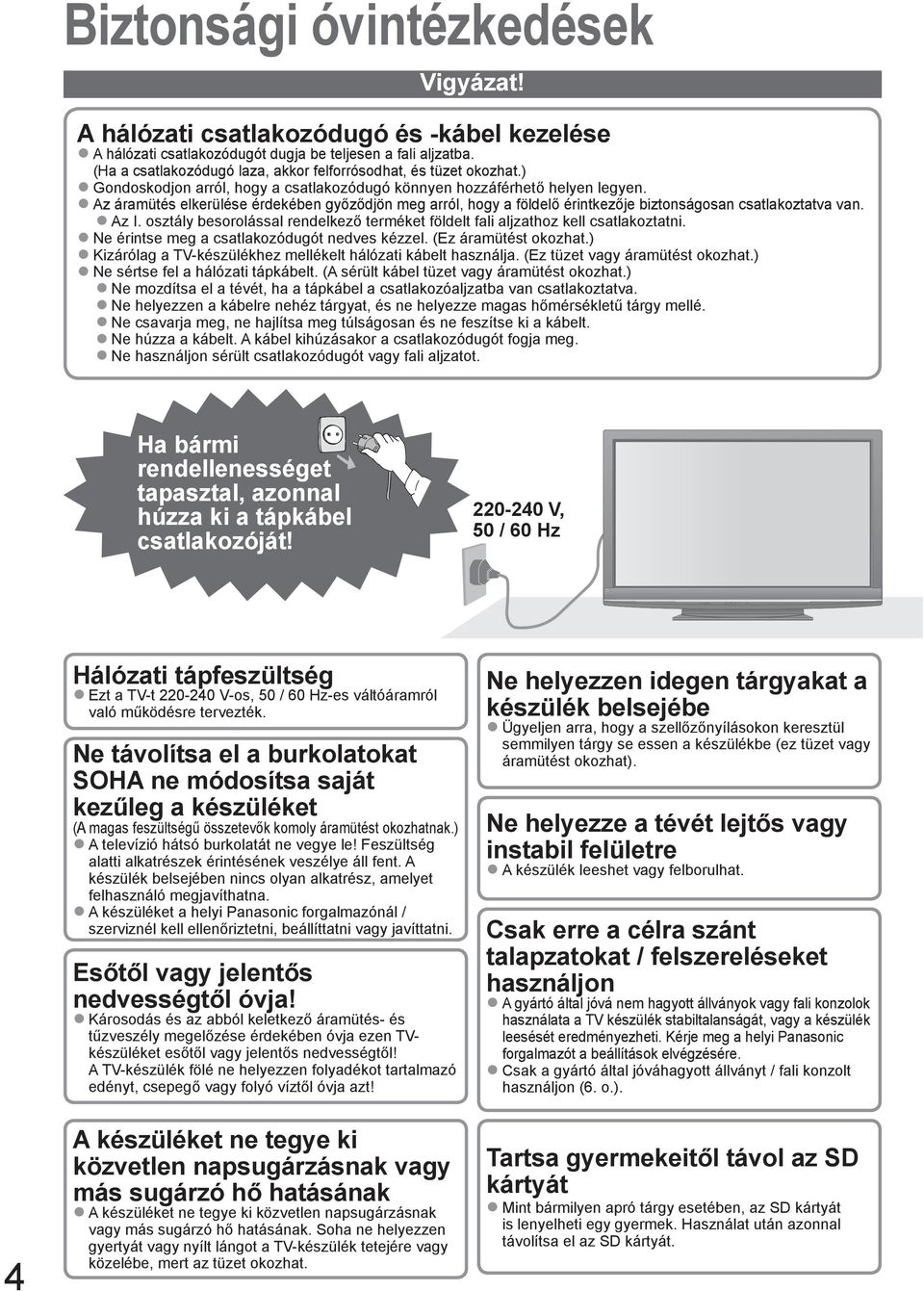

4 Biztonsági óvintézkedések Vigyázat! A hálózati csatlakozódugó és -kábel kezelése A hálózati csatlakozódugót dugja be teljesen a fali aljzatba. (Ha a csatlakozódugó laza, akkor felforrósodhat, és tüzet okozhat.) Gondoskodjon arról, hogy a csatlakozódugó könnyen hozzáférhető helyen legyen. Az áramütés elkerülése érdekében győződjön meg arról, hogy a földelő érintkezője biztonságosan csatlakoztatva van. Az I. osztály besorolással rendelkező terméket földelt fali aljzathoz kell csatlakoztatni. Ne érintse meg a csatlakozódugót nedves kézzel. (Ez áramütést okozhat.) Kizárólag a -készülékhez mellékelt hálózati kábelt használja. (Ez tüzet vagy áramütést okozhat.) Ne sértse fel a hálózati tápkábelt. (A sérült kábel tüzet vagy áramütést okozhat.) Ne mozdítsa el a tévét, ha a tápkábel a csatlakozóaljzatba van csatlakoztatva. Ne helyezzen a kábelre nehéz tárgyat, és ne helyezze magas hőmérsékletű tárgy mellé. Ne csavarja meg, ne hajlítsa meg túlságosan és ne feszítse ki a kábelt. Ne húzza a kábelt. A kábel kihúzásakor a csatlakozódugót fogja meg. Ne használjon sérült csatlakozódugót vagy fali aljzatot. Ha bármi rendellenességet tapasztal, azonnal húzza ki a tápkábel csatlakozóját! V, 50 / 60 Hz 4 Hálózati tápfeszültség Ezt a -t V-os, 50 / 60 Hz-es váltóáramról való működésre tervezték. Ne távolítsa el a burkolatokat SOHA ne módosítsa saját kezűleg a készüléket (A magas feszültségű összetevők komoly áramütést okozhatnak.) A televízió hátsó burkolatát ne vegye le! Feszültség alatti alkatrészek érintésének veszélye áll fent. A készülék belsejében nincs olyan alkatrész, amelyet felhasználó megjavíthatna. A készüléket a helyi Panasonic forgalmazónál / szerviznél kell ellenőriztetni, beállíttatni vagy javíttatni. Esőtől vagy jelentős nedvességtől óvja! Károsodás és az abból keletkező áramütés- és tűzveszély megelőzése érdekében óvja ezen készüléket esőtől vagy jelentős nedvességtől! A -készülék fölé ne helyezzen folyadékot tartalmazó edényt, csepegő vagy folyó víztől óvja azt! A készüléket ne tegye ki közvetlen napsugárzásnak vagy más sugárzó hő hatásának A készüléket ne tegye ki közvetlen napsugárzásnak vagy más sugárzó hő hatásának. Soha ne helyezzen gyertyát vagy nyílt lángot a -készülék tetejére vagy közelébe, mert az tüzet okozhat. Ne helyezzen idegen tárgyakat a készülék belsejébe Ügyeljen arra, hogy a szellőzőnyílásokon keresztül semmilyen tárgy se essen a készülékbe (ez tüzet vagy áramütést okozhat). Ne helyezze a tévét lejtős vagy instabil felületre A készülék leeshet vagy felborulhat. Csak erre a célra szánt talapzatokat / felszereléseket használjon A gyártó által jóvá nem hagyott állványok vagy fali konzolok használata a készülék stabiltalanságát, vagy a készülék leesését eredményezheti. Kérje meg a helyi Panasonic forgalmazót a beállítások elvégzésére. Csak a gyártó által jóváhagyott állványt / fali konzolt használjon (6. o.). Tartsa gyermekeitől távol az SD kártyát Mint bármilyen apró tárgy esetében, az SD kártyát is lenyelheti egy gyermek. Használat után azonnal távolítsa el az SD kártyát.

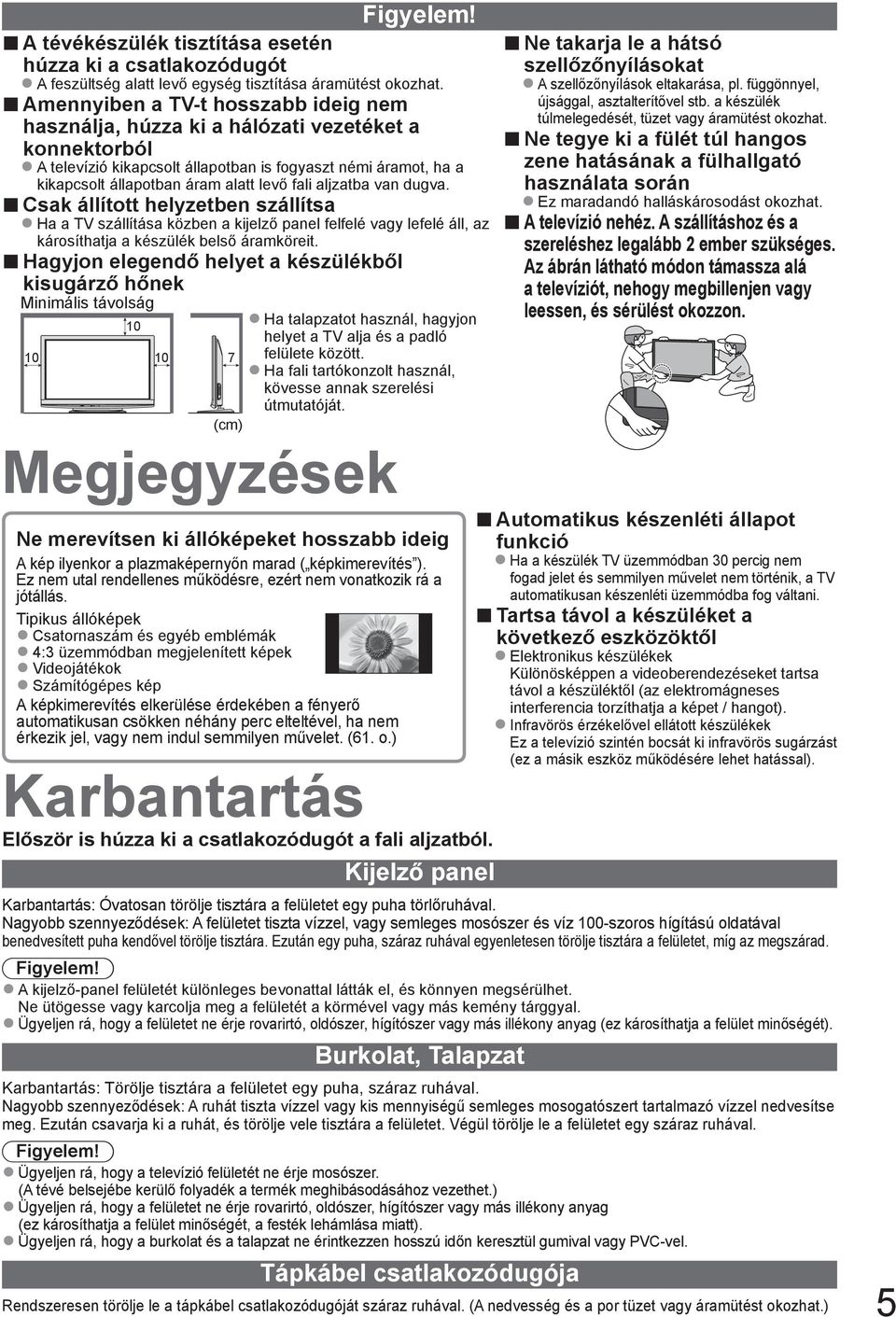

5 Figyelem! A tévékészülék tisztítása esetén húzza ki a csatlakozódugót Amennyiben a -t hosszabb ideig nem használja, húzza ki a hálózati vezetéket a konnektorból Csak állított helyzetben szállítsa A feszültség alatt levő egység tisztítása áramütést okozhat. A televízió kikapcsolt állapotban is fogyaszt némi áramot, ha a kikapcsolt állapotban áram alatt levő fali aljzatba van dugva. Ha a szállítása közben a kijelző panel felfelé vagy lefelé áll, az károsíthatja a készülék belső áramköreit. Hagyjon elegendő helyet a készülékből kisugárző hőnek Minimális távolság (cm) Ha talapzatot használ, hagyjon helyet a alja és a padló felülete között. Ha fali tartókonzolt használ, kövesse annak szerelési útmutatóját. Megjegyzések Ne merevítsen ki állóképeket hosszabb ideig A kép ilyenkor a plazmaképernyőn marad ( képkimerevítés ). Ez nem utal rendellenes működésre, ezért nem vonatkozik rá a jótállás. Tipikus állóképek Csatornaszám és egyéb emblémák 4:3 üzemmódban megjelenített képek Videojátékok Számítógépes kép A képkimerevítés elkerülése érdekében a fényerő automatikusan csökken néhány perc elteltével, ha nem érkezik jel, vagy nem indul semmilyen művelet. (61. o.) Karbantartás Először is húzza ki a csatlakozódugót a fali aljzatból. Kijelző panel Ne takarja le a hátsó szellőzőnyílásokat A szellőzőnyílások eltakarása, pl. függönnyel, újsággal, asztalterítővel stb. a készülék túlmelegedését, tüzet vagy áramütést okozhat. Ne tegye ki a fülét túl hangos zene hatásának a fülhallgató használata során Ez maradandó halláskárosodást okozhat. A televízió nehéz. A szállításhoz és a szereléshez legalább 2 ember szükséges. Az ábrán látható módon támassza alá a televíziót, nehogy megbillenjen vagy leessen, és sérülést okozzon. Automatikus készenléti állapot funkció Ha a készülék üzemmódban 30 percig nem fogad jelet és semmilyen művelet nem történik, a automatikusan készenléti üzemmódba fog váltani. Tartsa távol a készüléket a következő eszközöktől Elektronikus készülékek Különösképpen a videoberendezéseket tartsa távol a készüléktől (az elektromágneses interferencia torzíthatja a képet / hangot). Infravörös érzékelővel ellátott készülékek Ez a televízió szintén bocsát ki infravörös sugárzást (ez a másik eszköz működésére lehet hatással). Karbantartás: Óvatosan törölje tisztára a felületet egy puha törlőruhával. Nagyobb szennyeződések: A felületet tiszta vízzel, vagy semleges mosószer és víz 100-szoros hígítású oldatával benedvesített puha kendővel törölje tisztára. Ezután egy puha, száraz ruhával egyenletesen törölje tisztára a felületet, míg az megszárad. Figyelem! A kijelző-panel felületét különleges bevonattal látták el, és könnyen megsérülhet. Ne ütögesse vagy karcolja meg a felületét a körmével vagy más kemény tárggyal. Ügyeljen rá, hogy a felületet ne érje rovarirtó, oldószer, hígítószer vagy más illékony anyag (ez károsíthatja a felület minőségét). Burkolat, Talapzat Karbantartás: Törölje tisztára a felületet egy puha, száraz ruhával. Nagyobb szennyeződések: A ruhát tiszta vízzel vagy kis mennyiségű semleges mosogatószert tartalmazó vízzel nedvesítse meg. Ezután csavarja ki a ruhát, és törölje vele tisztára a felületet. Végül törölje le a felületet egy száraz ruhával. Figyelem! Ügyeljen rá, hogy a televízió felületét ne érje mosószer. (A tévé belsejébe kerülő folyadék a termék meghibásodásához vezethet.) Ügyeljen rá, hogy a felületet ne érje rovarirtó, oldószer, hígítószer vagy más illékony anyag (ez károsíthatja a felület minőségét, a festék lehámlása miatt). Ügyeljen rá, hogy a burkolat és a talapzat ne érintkezzen hosszú időn keresztül gumival vagy PVC-vel. Tápkábel csatlakozódugója Rendszeresen törölje le a tápkábel csatlakozódugóját száraz ruhával. (A nedvesség és a por tüzet vagy áramütést okozhat.) 5

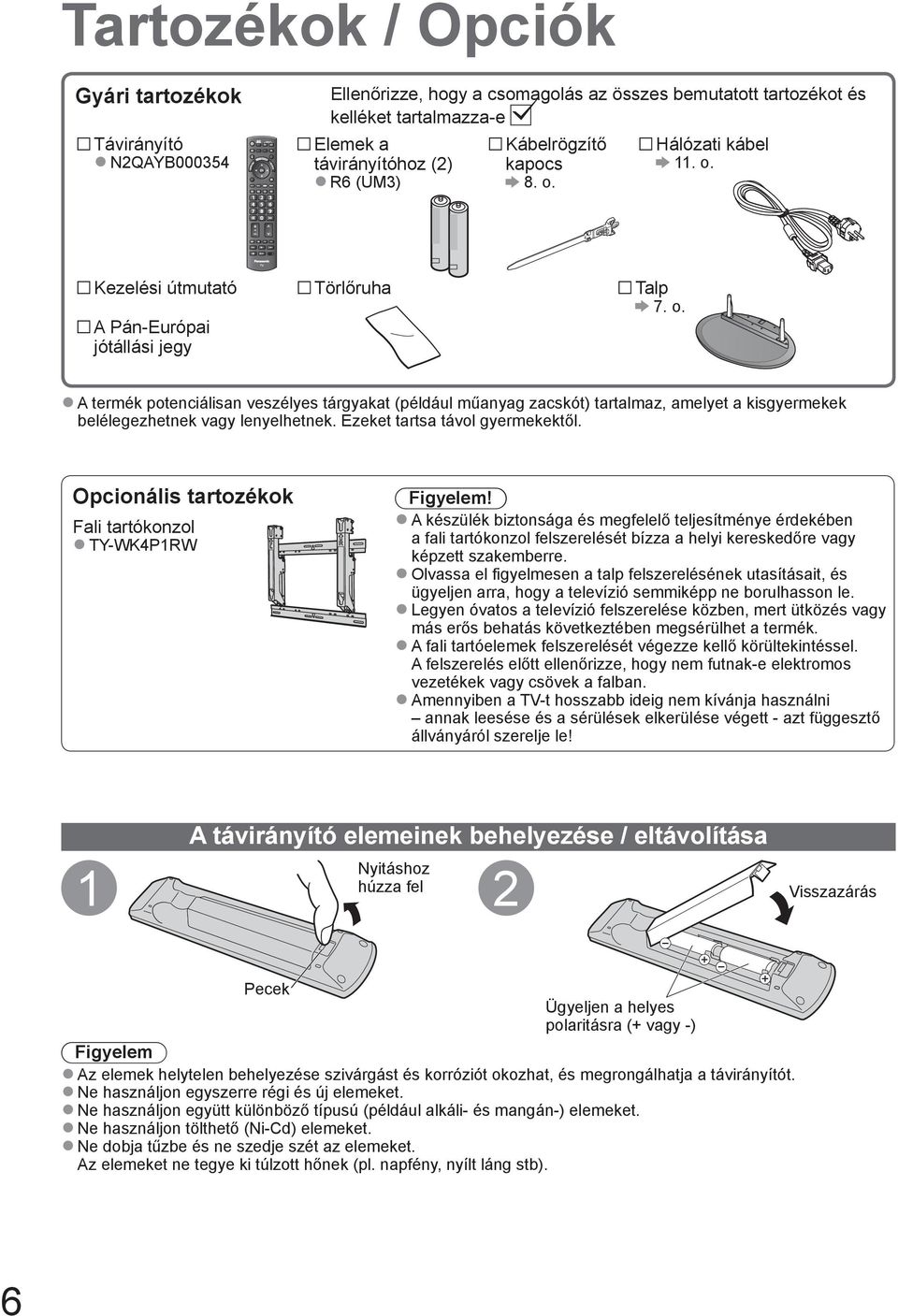

6 Tartozékok / Opciók Gyári tartozékok Távirányító N2QAYB Ellenőrizze, hogy a csomagolás az összes bemutatott tartozékot és kelléket tartalmazza-e Elemek a távirányítóhoz (2) R6 (UM3) Kábelrögzítő kapocs 8. o. Hálózati kábel 11. o. Kezelési útmutató A Pán-Európai jótállási jegy Törlőruha Talp 7. o. A termék potenciálisan veszélyes tárgyakat (például műanyag zacskót) tartalmaz, amelyet a kisgyermekek belélegezhetnek vagy lenyelhetnek. Ezeket tartsa távol gyermekektől. Opcionális tartozékok Fali tartókonzol TY-WK4P1RW Figyelem! A készülék biztonsága és megfelelő teljesítménye érdekében a fali tartókonzol felszerelését bízza a helyi kereskedőre vagy képzett szakemberre. Olvassa el figyelmesen a talp felszerelésének utasításait, és ügyeljen arra, hogy a televízió semmiképp ne borulhasson le. Legyen óvatos a televízió felszerelése közben, mert ütközés vagy más erős behatás következtében megsérülhet a termék. A fali tartóelemek felszerelését végezze kellő körültekintéssel. A felszerelés előtt ellenőrizze, hogy nem futnak-e elektromos vezetékek vagy csövek a falban. Amennyiben a -t hosszabb ideig nem kívánja használni annak leesése és a sérülések elkerülése végett - azt függesztő állványáról szerelje le! 1 A távirányító elemeinek behelyezése / eltávolítása Nyitáshoz húzza fel 2 Visszazárás Pecek Ügyeljen a helyes polaritásra (+ vagy -) Figyelem Az elemek helytelen behelyezése szivárgást és korróziót okozhat, és megrongálhatja a távirányítót. Ne használjon egyszerre régi és új elemeket. Ne használjon együtt különböző típusú (például alkáli- és mangán-) elemeket. Ne használjon tölthető (Ni-Cd) elemeket. Ne dobja tűzbe és ne szedje szét az elemeket. Az elemeket ne tegye ki túlzott hőnek (pl. napfény, nyílt láng stb). 6

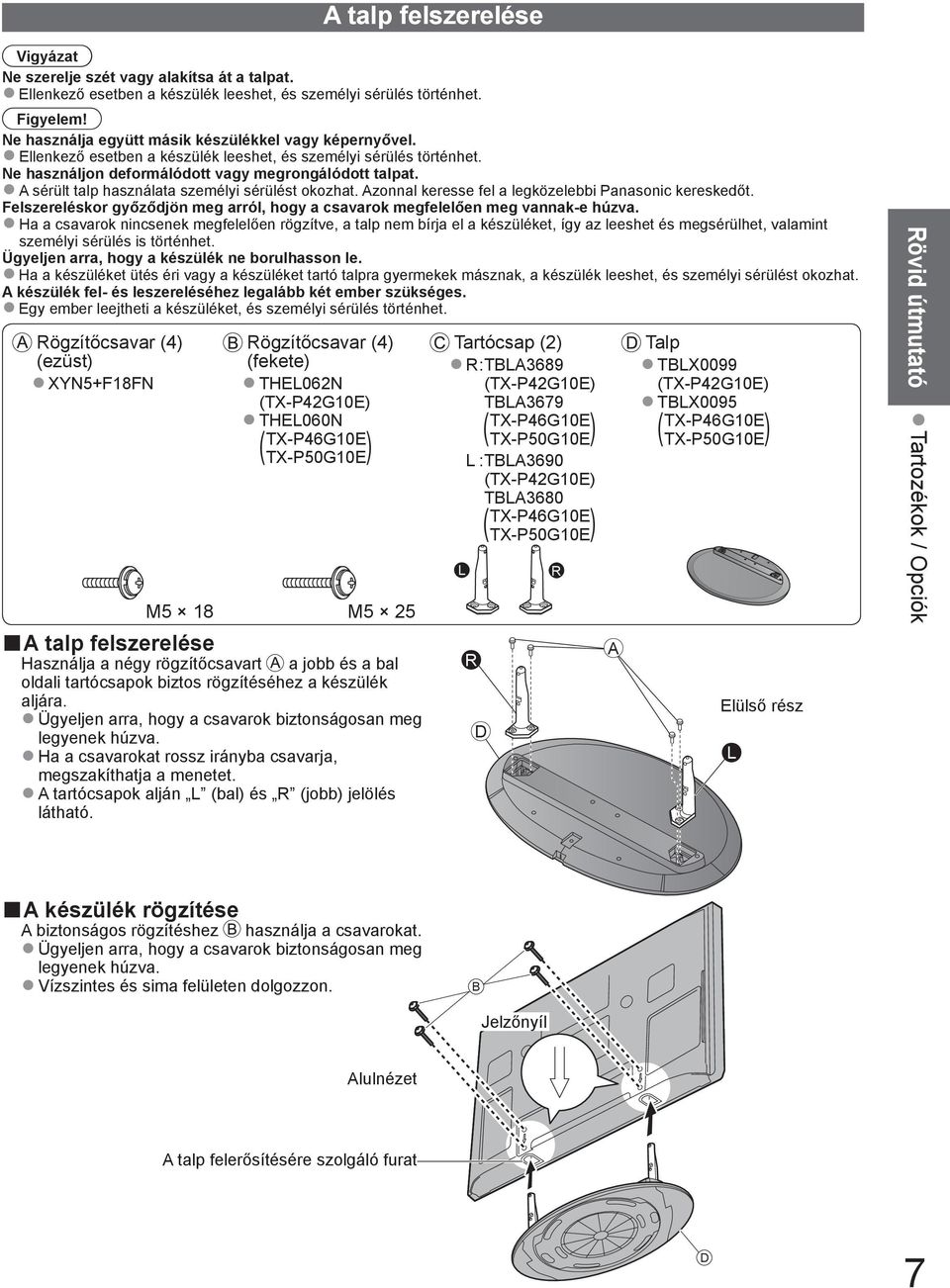

7 A talp felszerelése Vigyázat Ne szerelje szét vagy alakítsa át a talpat. Ellenkező esetben a készülék leeshet, és személyi sérülés történhet. Figyelem! Ne használja együtt másik készülékkel vagy képernyővel. Ellenkező esetben a készülék leeshet, és személyi sérülés történhet. Ne használjon deformálódott vagy megrongálódott talpat. A sérült talp használata személyi sérülést okozhat. Azonnal keresse fel a legközelebbi Panasonic kereskedőt. Felszereléskor győződjön meg arról, hogy a csavarok megfelelően meg vannak-e húzva. Ha a csavarok nincsenek megfelelően rögzítve, a talp nem bírja el a készüléket, így az leeshet és megsérülhet, valamint személyi sérülés is történhet. Ügyeljen arra, hogy a készülék ne borulhasson le. Ha a készüléket ütés éri vagy a készüléket tartó talpra gyermekek másznak, a készülék leeshet, és személyi sérülést okozhat. A készülék fel- és leszereléséhez legalább két ember szükséges. Egy ember leejtheti a készüléket, és személyi sérülés történhet. Rögzítőcsavar (4) (ezüst) XYN5+F18FN Rögzítőcsavar (4) (fekete) THEL062N (TX-P42G10E) THEL060N ( TX-P46G10E TX-P50G10E) M5 18 M5 25 A talp felszerelése Használja a négy rögzítőcsavart a jobb és a bal oldali tartócsapok biztos rögzítéséhez a készülék aljára. Ügyeljen arra, hogy a csavarok biztonságosan meg legyenek húzva. Ha a csavarokat rossz irányba csavarja, megszakíthatja a menetet. A tartócsapok alján L (bal) és R (jobb) jelölés látható. Tartócsap (2) R : TBLA3689 (TX-P42G10E) TBLA3679 ( TX-P46G10E TX-P50G10E) L : TBLA3690 (TX-P42G10E) TBLA3680 ( TX-P46G10E TX-P50G10E) L R D R A Talp TBLX0099 (TX-P42G10E) TBLX0095 ( TX-P46G10E TX-P50G10E) Elülső rész L Rövid útmutató Tartozékok / Opciók A készülék rögzítése A biztonságos rögzítéshez használja a csavarokat. Ügyeljen arra, hogy a csavarok biztonságosan meg legyenek húzva. Vízszintes és sima felületen dolgozzon. B Jelzőnyíl Alulnézet A talp felerősítésére szolgáló furat D 7

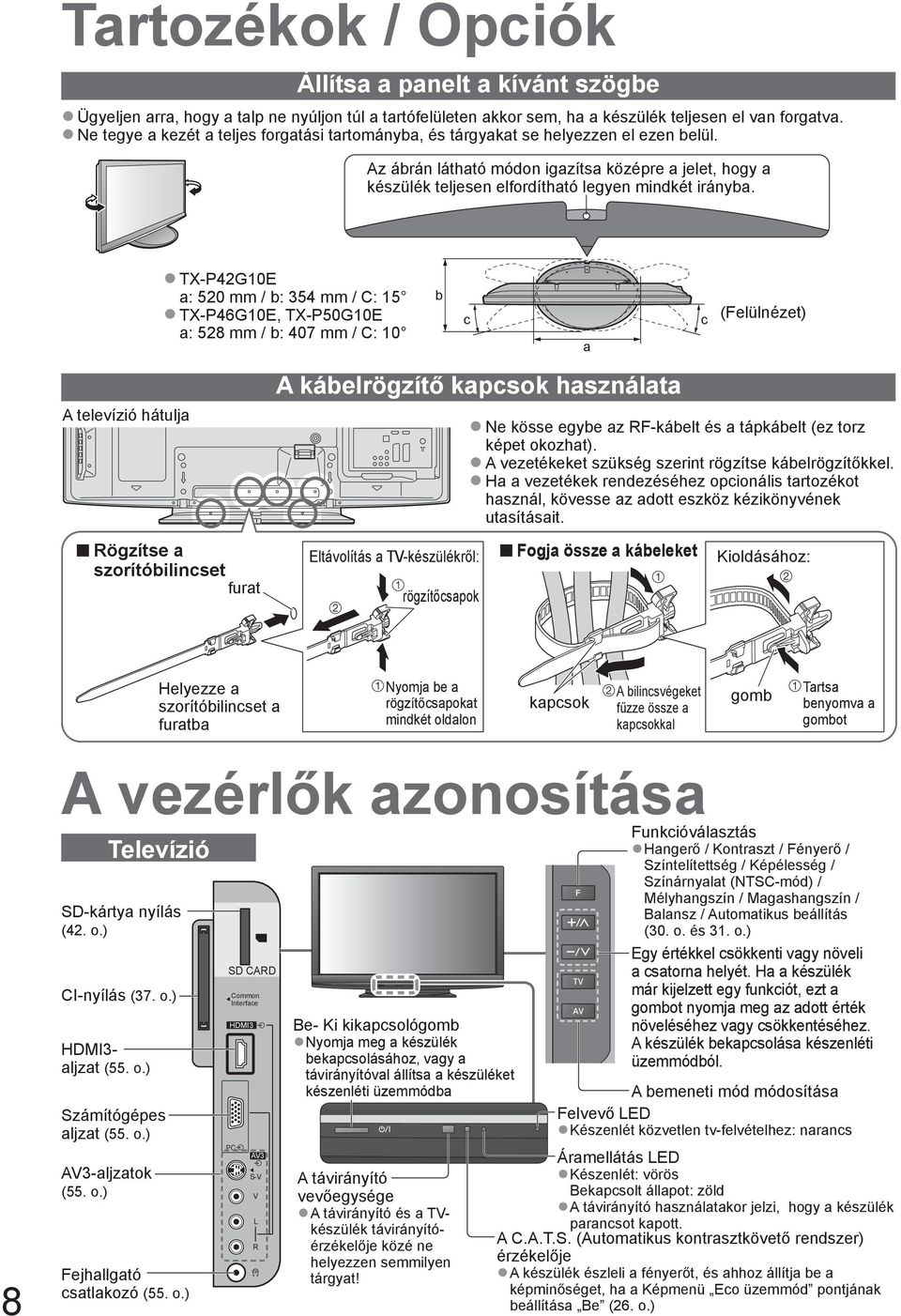

8 Tartozékok / Opciók Állítsa a panelt a kívánt szögbe Ügyeljen arra, hogy a talp ne nyúljon túl a tartófelületen akkor sem, ha a készülék teljesen el van forgatva. Ne tegye a kezét a teljes forgatási tartományba, és tárgyakat se helyezzen el ezen belül. Az ábrán látható módon igazítsa középre a jelet, hogy a készülék teljesen elfordítható legyen mindkét irányba. TX-P42G10E a: 520 mm / b: 354 mm / C: 15 TX-P46G10E, TX-P50G10E a: 528 mm / b: 407 mm / C: 10 b c a c (Felülnézet) A televízió hátulja Rögzítse a szorítóbilincset furat A kábelrögzítő kapcsok használata Eltávolítás a -készülékről: rögzítőcsapok Ne kösse egybe az RF-kábelt és a tápkábelt (ez torz képet okozhat). A vezetékeket szükség szerint rögzítse kábelrögzítőkkel. Ha a vezetékek rendezéséhez opcionális tartozékot használ, kövesse az adott eszköz kézikönyvének utasításait. Fogja össze a kábeleket Kioldásához: Helyezze a szorítóbilincset a furatba Nyomja be a rögzítőcsapokat mindkét oldalon kapcsok A bilincsvégeket fűzze össze a kapcsokkal gomb Tartsa benyomva a gombot 8 A vezérlők azonosítása Televízió SD-kártya nyílás (42. o.) CI-nyílás (37. o.) HDMI3- aljzat (55. o.) Számítógépes aljzat (55. o.) AV3-aljzatok (55. o.) Fejhallgató csatlakozó (55. o.) SD CARD Common Interface HDMI3 PC AV3 S-V V L R Be- Ki kikapcsológomb Nyomja meg a készülék bekapcsolásához, vagy a távirányítóval állítsa a készüléket készenléti üzemmódba A távirányító vevőegysége A távirányító és a készülék távirányítóérzékelője közé ne helyezzen semmilyen tárgyat! Funkcióválasztás Hangerő / Kontraszt / Fényerő / Színtelítettség / Képélesség / Színárnyalat (NTSC-mód) / Mélyhangszín / Magashangszín / Balansz / Automatikus beállítás (30. o. és 31. o.) Egy értékkel csökkenti vagy növeli a csatorna helyét. Ha a készülék már kijelzett egy funkciót, ezt a gombot nyomja meg az adott érték növeléséhez vagy csökkentéséhez. A készülék bekapcsolása készenléti üzemmódból. A bemeneti mód módosítása Felvevő LED Készenlét közvetlen tv-felvételhez: narancs Áramellátás LED Készenlét: vörös Bekapcsolt állapot: zöld A távirányító használatakor jelzi, hogy a készülék parancsot kapott. A C.A.T.S. (Automatikus kontrasztkövető rendszer) érzékelője A készülék észleli a fényerőt, és ahhoz állítja be a képminőséget, ha a Képmenü Eco üzemmód pontjának beállítása Be (26. o.)

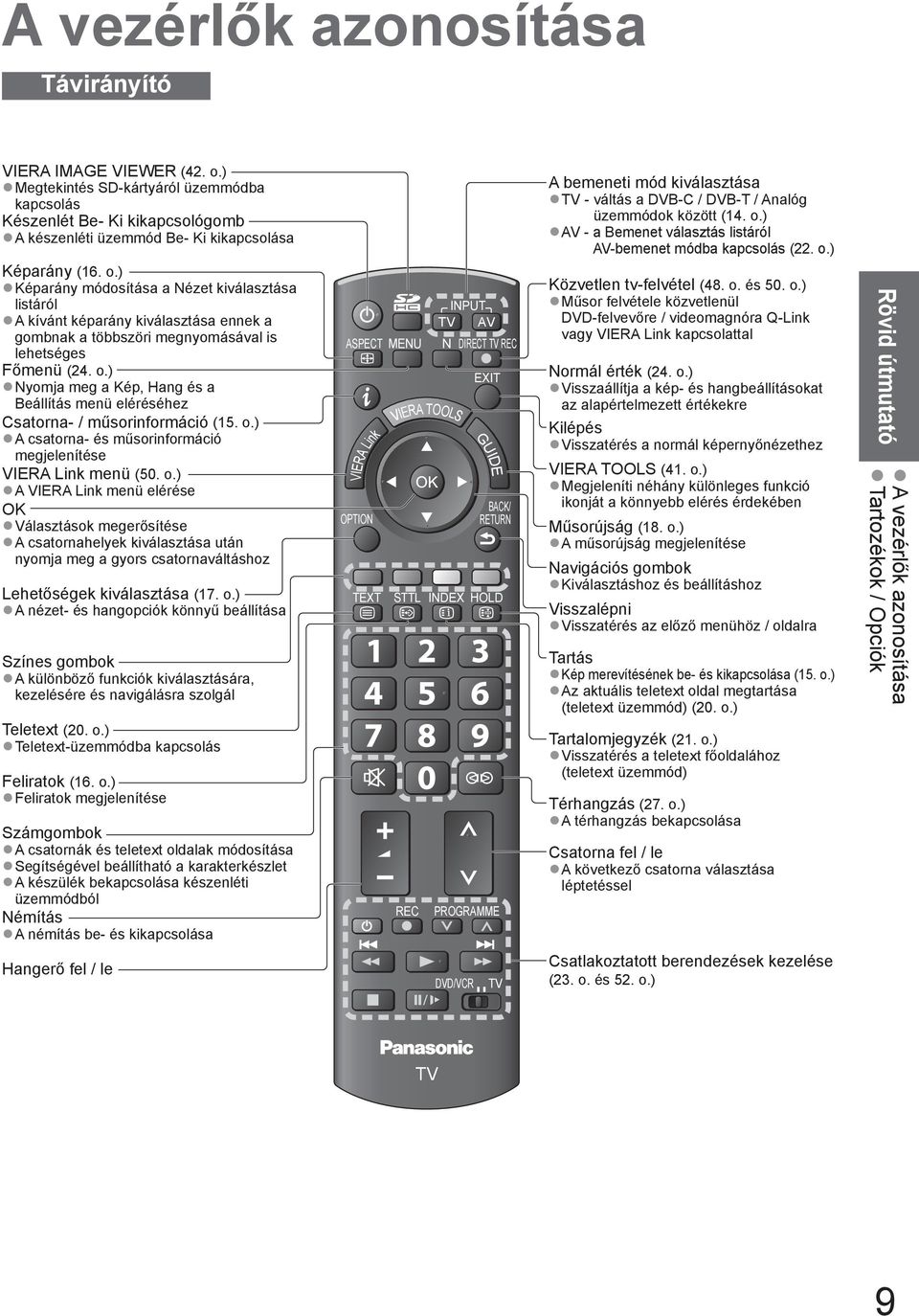

9 A vezérlők azonosítása Távirányító VIERA IMAGE VIEWER (42. o.) Megtekintés SD-kártyáról üzemmódba kapcsolás Készenlét Be- Ki kikapcsológomb A készenléti üzemmód Be- Ki kikapcsolása Képarány (16. o.) Képarány módosítása a Nézet a listáról A kívánt képarány a ennek a gombnak a többszöri megnyomásával is lehetséges Főmenü (24. o.) Nyomja meg a Kép, Hang és a Beállítás menü éhez Csatorna- / műsorinformáció (15. o.) A csatorna- és műsorinformáció megjelenítése VIERA Link menü (50. o.) A VIERA Link menü e OK Választások megerősítése A csatornahelyek a után nyomja meg a gyors csatornaváltáshoz Lehetőségek a (17. o.) A nézet- és hangopciók könnyű beállítása Színes gombok A különböző funkciók ára, kezelésére és navigálásra szolgál Teletext (20. o.) Teletext-üzemmódba kapcsolás Feliratok (16. o.) Feliratok megjelenítése Számgombok A csatornák és teletext oldalak módosítása Segítségével beállítható a karakterkészlet A készülék bekapcsolása készenléti üzemmódból Némítás A némítás be- és kikapcsolása ASPECT MENU OPTION VIERA Link TEXT VIERA TOOLS REC INPUT AV N DIRECT REC GUIDE BACK/ RETURN STTL INDEX HOLD PROGRAMME A bemeneti mód a - váltás a DVB-C / DVB-T / Analóg üzemmódok között (14. o.) AV - a Bemenet választás listáról AV-bemenet módba kapcsolás (22. o.) Közvetlen tv-felvétel (48. o. és 50. o.) Műsor felvétele közvetlenül DVD-felvevőre / videomagnóra Q-Link vagy VIERA Link kapcsolattal Normál érték (24. o.) Visszaállítja a kép- és hangbeállításokat az alapértelmezett értékekre Kilépés Visszatérés a normál képernyőnézethez VIERA TOOLS (41. o.) Megjeleníti néhány különleges funkció ikonját a könnyebb érdekében Műsorújság (18. o.) A műsorújság megjelenítése Navigációs gombok Kiválasztáshoz és beállításhoz Visszalépni Visszatérés az előző menühöz / oldalra Tartás Kép merevítésének be- és kikapcsolása (15. o.) Az aktuális teletext oldal megtartása (teletext üzemmód) (20. o.) Tartalomjegyzék (21. o.) Visszatérés a teletext főoldalához (teletext üzemmód) Térhangzás (27. o.) A térhangzás bekapcsolása Csatorna fel / le A következő csatorna választása léptetéssel Rövid útmutató A vezérlők azonosítása Tartozékok / Opciók Hangerő fel / le DVD/VCR Csatlakoztatott berendezések kezelése (23. o. és 52. o.) 9

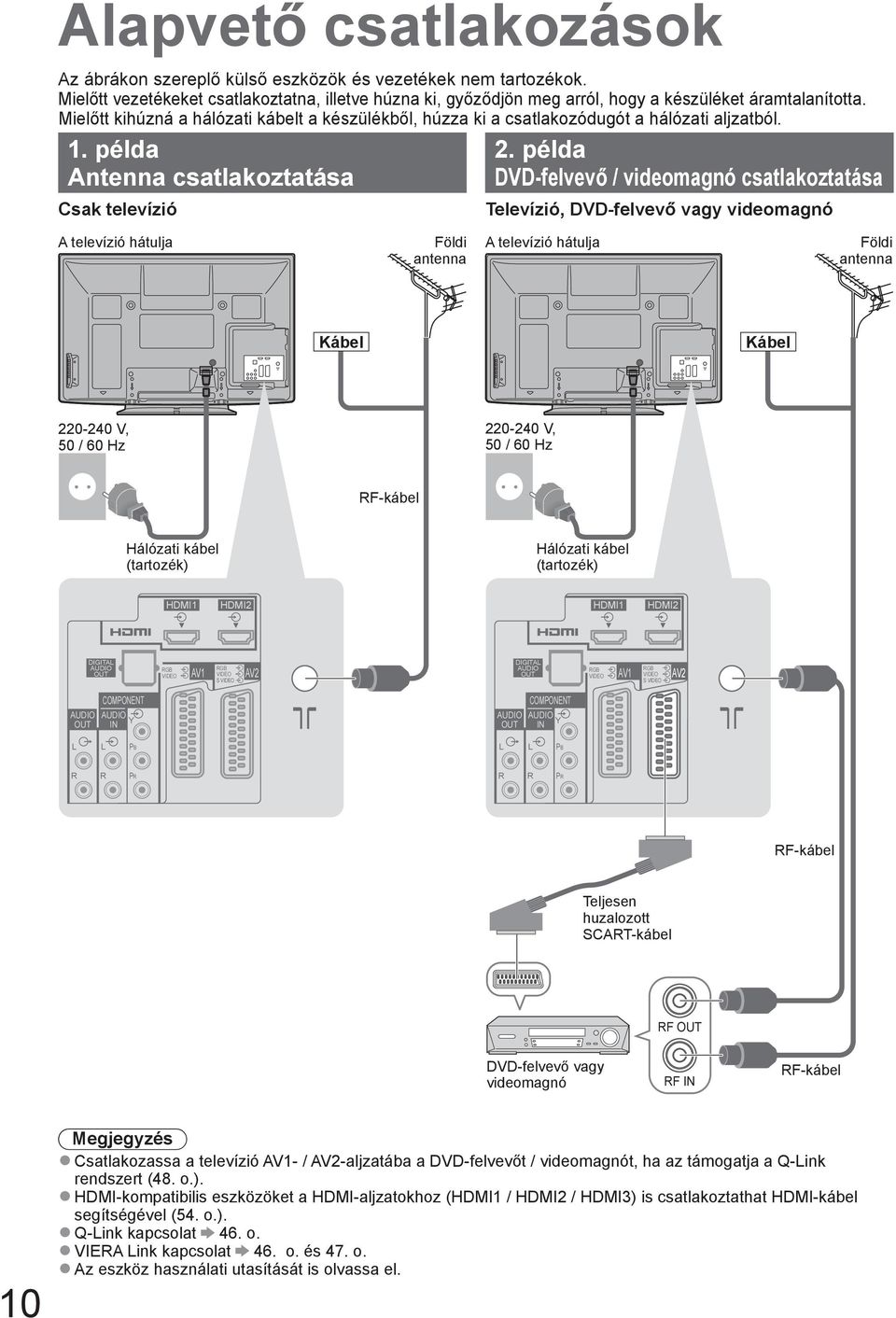

10 Alapvető csatlakozások Az ábrákon szereplő külső eszközök és vezetékek nem tartozékok. Mielőtt vezetékeket csatlakoztatna, illetve húzna ki, győződjön meg arról, hogy a készüléket áramtalanította. Mielőtt kihúzná a hálózati kábelt a készülékből, húzza ki a csatlakozódugót a hálózati aljzatból. 1. példa Antenna csatlakoztatása Csak televízió 2. példa DVD-felvevő / videomagnó csatlakoztatása Televízió, DVD-felvevő vagy videomagnó A televízió hátulja Földi antenna A televízió hátulja Földi antenna Kábel Kábel V, 50 / 60 Hz V, 50 / 60 Hz RF-kábel Hálózati kábel (tartozék) Hálózati kábel (tartozék) HDMI1 HDMI2 HDMI1 HDMI2 DIGITAL AUDIO OUT RGB VIDEO AV1 RGB VIDEO S VIDEO AV2 DIGITAL AUDIO OUT RGB VIDEO AV1 RGB VIDEO S VIDEO AV2 AUDIO OUT COMPONENT AUDIO Y IN AUDIO OUT COMPONENT AUDIO Y IN L L PB L L PB R R PR R R PR RF-kábel Teljesen huzalozott SCART-kábel RF OUT DVD-felvevő vagy videomagnó RF IN RF-kábel 10 Megjegyzés Csatlakozassa a televízió AV1- / AV2-aljzatába a DVD-felvevőt / videomagnót, ha az támogatja a Q-Link rendszert (48. o.). HDMI-kompatibilis eszközöket a HDMI-aljzatokhoz (HDMI1 / HDMI2 / HDMI3) is csatlakoztathat HDMI-kábel segítségével (54. o.). Q-Link kapcsolat 46. o. VIERA Link kapcsolat 46. o. és 47. o. Az eszköz használati utasítását is olvassa el.

11 3. példa DVD-felvevő / videomagnó és set-top-box csatlakoztatása Televízió, DVD-felvevő / videomagnó és set-top-box A televízió hátulja V, 50 / 60 Hz Hálózati kábel (tartozék) Teljesen huzalozott HDMI-kompatibilis kábel AUDIO OUT DIGITAL AUDIO OUT COMPONENT AUDIO Y IN HDMI1 RGB VIDEO AV1 HDMI2 RGB VIDEO S VIDEO AV2 Tolja fel, míg mindkét Győződjön meg róla, oldali rögzítőfül a hogy biztonságosan helyére kattan rögzítette a hálózati kábelt. A kábel kihúzása a készülékből: Eltávolításkor tartsa nyomva mindkét rögzítőfület, miközben kihúzza a hálózati csatlakozót rögzítőfülek RF-kábel Kábel Földi antenna Rövid útmutató Alapvető csatlakozások L L PB R R PR Teljesen huzalozott SCART-kábel Teljesen huzalozott SCART-kábel RF OUT Set-top-box DVD-felvevő vagy videomagnó RF IN RF-kábel 11

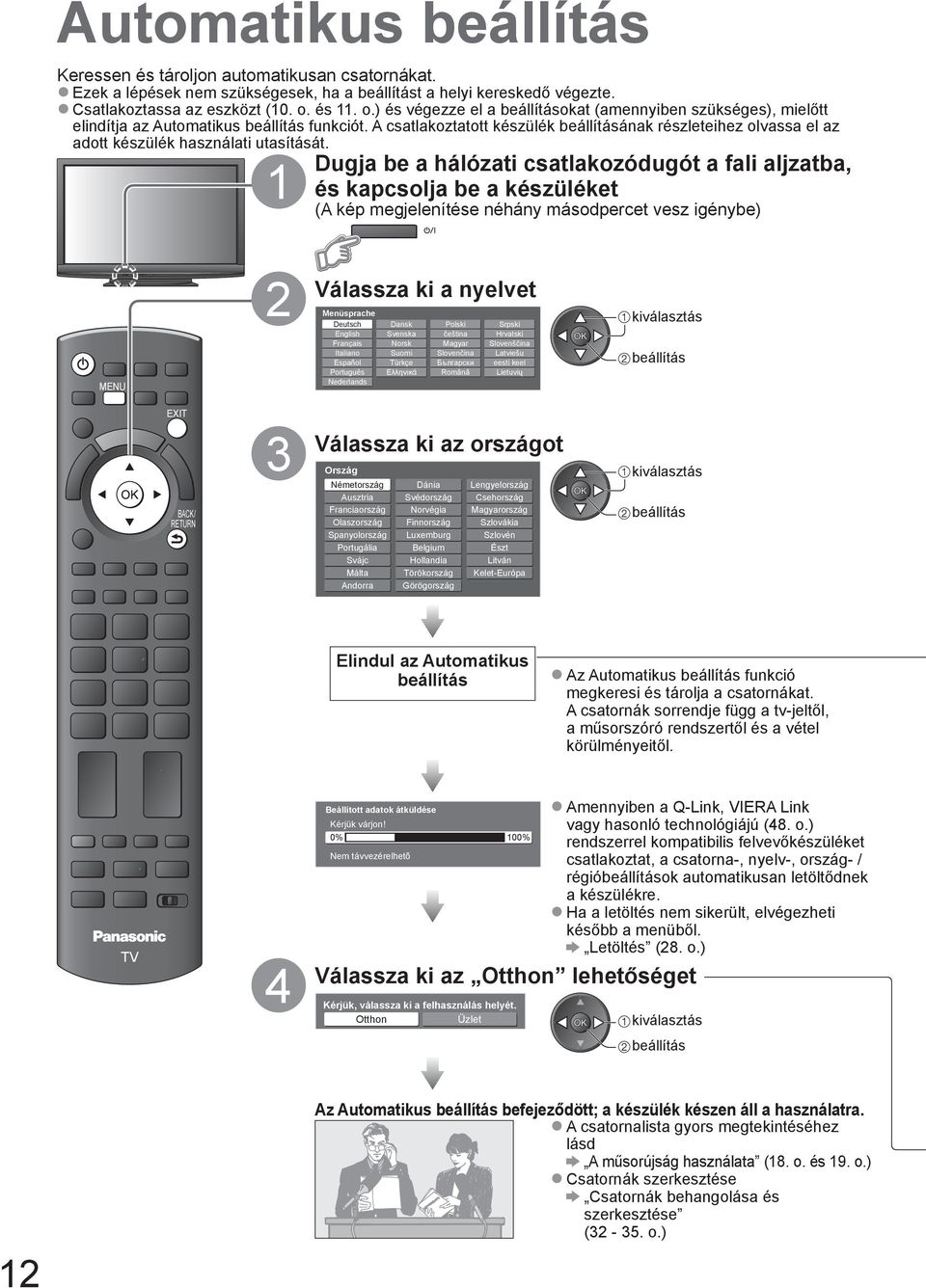

12 Automatikus beállítás Keressen és tároljon automatikusan csatornákat. Ezek a lépések nem szükségesek, ha a beállítást a helyi kereskedő végezte. Csatlakoztassa az eszközt (10. o. és 11. o.) és végezze el a beállításokat (amennyiben szükséges), mielőtt elindítja az Automatikus beállítás funkciót. A csatlakoztatott készülék beállításának részleteihez olvassa el az adott készülék használati utasítását. 1 Dugja be a hálózati csatlakozódugót a fali aljzatba, és kapcsolja be a készüléket (A kép megjelenítése néhány másodpercet vesz igénybe) ASPECT MENU INPUT AV N DIRECT REC 2 Válassza ki a nyelvet Menüsprache Deutsch English Français Italiano Español Português Nederlands Dansk Svenska Norsk Suomi Türkçe Еλληνικά Polski čeština Magyar Slovenčina Български Românǎ Srpski Hrvatski Slovenščina Latviešu eesti keel Lietuvių beállítás OPTION TEXT VIERA TOOLS GUIDE BACK/ RETURN STTL INDEX HOLD 3 Válassza ki az országot Ország Németország Ausztria Franciaország Olaszország Spanyolország Portugália Svájc Málta Andorra Dánia Svédország Norvégia Finnország Luxemburg Belgium Hollandia Törökország Görögország Lengyelország Csehország Magyarország Szlovákia Szlovén Észt Litván Kelet-Európa beállítás Elindul az Automatikus beállítás Az Automatikus beállítás funkció megkeresi és tárolja a csatornákat. A csatornák sorrendje függ a tv-jeltől, a műsorszóró rendszertől és a vétel körülményeitől. REC PROGRAMME DVD/VCR 4 Beállított adatok átküldése Kérjük várjon! 0% 100% Nem távvezérelhetõ Válassza ki az Otthon lehetőséget Kérjük, válassza ki a felhasználás helyét. Otthon Üzlet Amennyiben a Q-Link, VIERA Link vagy hasonló technológiájú (48. o.) rendszerrel kompatibilis felvevőkészüléket csatlakoztat, a csatorna-, nyelv-, ország- / régióbeállítások automatikusan letöltődnek a készülékre. Ha a letöltés nem sikerült, elvégezheti később a menüből. Letöltés (28. o.) beállítás 12 Az Automatikus beállítás befejeződött; a készülék készen áll a használatra. A csatornalista gyors megtekintéséhez lásd A műsorújság használata (18. o. és 19. o.) Csatornák szerkesztése Csatornák behangolása és szerkesztése ( o.)

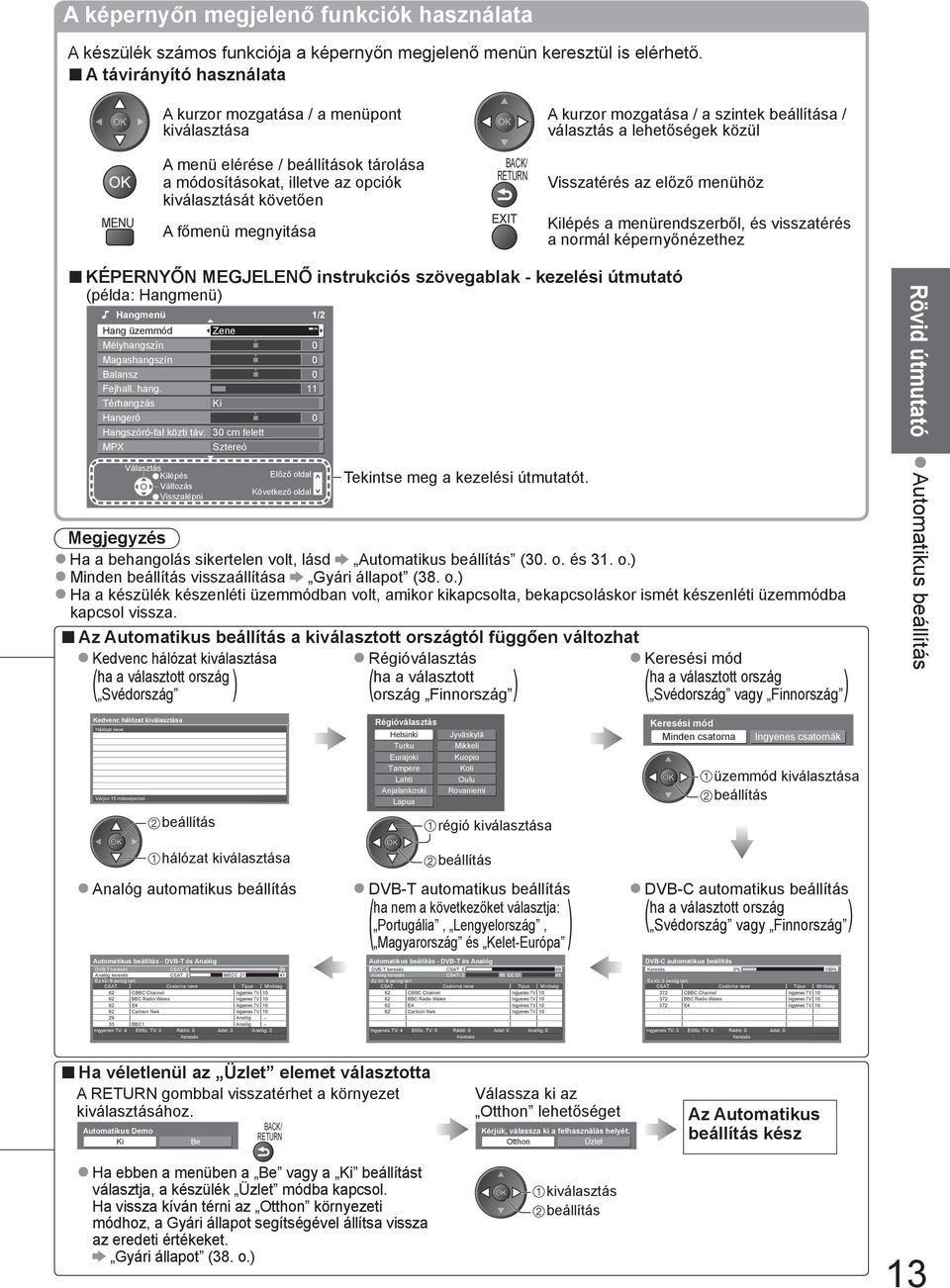

13 A képernyőn megjelenő funkciók használata A készülék számos funkciója a képernyőn megjelenő menün keresztül is elérhető. A távirányító használata A kurzor mozgatása / a menüpont a A kurzor mozgatása / a szintek beállítása / választás a lehetőségek közül MENU A menü e / beállítások tárolása a módosításokat, illetve az opciók át követően A főmenü megnyitása BACK/ RETURN Visszatérés az előző menühöz KÉPERNYŐN MEGJELENŐ instrukciós szövegablak - kezelési útmutató (példa: Hangmenü) Hangmenü 1/2 Hang üzemmód Zene Mélyhangszín 0 Magashangszín 0 Balansz 0 Fejhall. hang. 11 Térhangzás Ki Hangerő 0 Hangszóró-fal közti táv. 30 cm felett MPX Sztereó Stereo Választás Kilépés Változás Visszalépni Előző oldal Következő oldal Tekintse meg a kezelési útmutatót. Kilépés a menürendszerből, és visszatérés a normál képernyőnézethez Megjegyzés Ha a behangolás sikertelen volt, lásd Automatikus beállítás (30. o. és 31. o.) Minden beállítás visszaállítása Gyári állapot (38. o.) Ha a készülék készenléti üzemmódban volt, amikor kikapcsolta, bekapcsoláskor ismét készenléti üzemmódba kapcsol vissza. Az Automatikus beállítás a kiválasztott országtól függően változhat Kedvenc hálózat a Régióválasztás Keresési mód ha a választott ország ha a választott ha a választott ország ( Svédország ) ( ország Finnország ) ( Svédország vagy Finnország ) Rövid útmutató Automatikus beállítás Kedvenc hálózat a Hálózat neve Várjon 15 másodpercet Régióválasztás Helsinki Turku Eurajoki Tampere Lahti Anjalankoski Lapua Jyväskylä Mikkeli Kuopio Koli Oulu Rovaniemi Keresési mód Minden csatorna Ingyenes csatornák üzemmód a beállítás beállítás régió a hálózat a Analóg automatikus beállítás Automatikus beállítás - DVB-T és Analóg DVB-T keresés CSAT Analóg keresés CSAT. 2 CC Ez kb. 6 percig tart. CSAT. Csatorna neve Típus Minőség 62 CBBC Ingyenes 10 Channel 62 BBC Radio Wales Ingyenes E4 Ingyenes Cartoon Nwk Ingyenes Analóg - 33 BBC1 Analóg - Ingyenes Előfiz. Analóg: : 4 : 0 Rádió: 0 Adat: 0 2 Keresés beállítás DVB-T ( automatikus beállítás ha nem a következőket választja: Portugália, Lengyelország, ) Magyarország és Kelet-Európa Automatikus beállítás - DVB-T és Analóg DVB-T keresés CSAT Analóg keresés CSAT. 2 CC Ez kb. 6 percig tart. CSAT. Csatorna neve Típus Minőség 62 CBBC Ingyenes 10 Channel 62 BBC Radio Wales Ingyenes E4 Ingyenes Cartoon Nwk Ingyenes 10 Ingyenes Előfiz. : 0 Analóg: : 4 Rádió: 0 Adat: 0 0 Keresés DVB-C automatikus beállítás ha a választott ország ( Svédország vagy Finnország ) DVB-C automatikus beállítás Analogue Keresés Scan 0% % 68 Ez kb. 3 percig tart. CSAT. Csatorna neve Minőség Típus 372 Ingyenes 10 CBBC Channel 372 BBC Radio Wales Ingyenes E4 Ingyenes 10 Ingyenes : Előfiz. : 0 3 Rádió: 0 Adat: 0 Keresés Ha véletlenül az Üzlet elemet választotta A RETURN gombbal visszatérhet a környezet ához. Automatikus Demo Ki Be BACK/ RETURN Válassza ki az Otthon lehetőséget Kérjük, válassza ki a felhasználás helyét. Otthon Üzlet Az Automatikus beállítás kész Ha ebben a menüben a Be vagy a Ki beállítást választja, a készülék Üzlet módba kapcsol. Ha vissza kíván térni az Otthon környezeti módhoz, a Gyári állapot segítségével állítsa vissza az eredeti értékeket. Gyári állapot (38. o.) beállítás 13

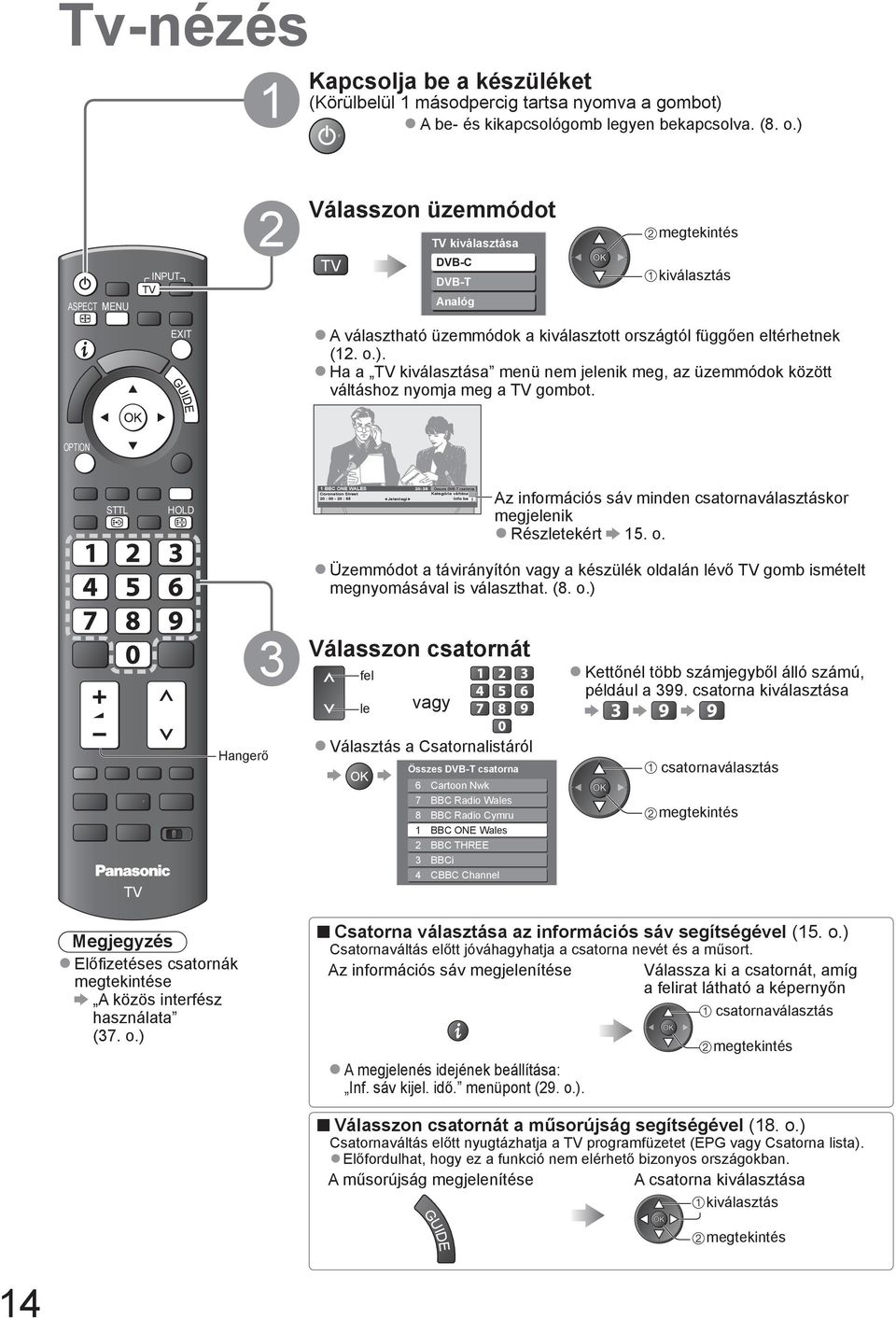

14 Tv-nézés 1 Kapcsolja be a készüléket (Körülbelül 1 másodpercig tartsa nyomva a gombot) A be- és kikapcsológomb legyen bekapcsolva. (8. o.) INPUT ASPECT MENU N VIERA TOOLS 2 Válasszon üzemmódot megtekintés a DVB-C DVB-T Analóg A választható üzemmódok a kiválasztott országtól függően eltérhetnek (12. o.). Ha a a menü nem jelenik meg, az üzemmódok között váltáshoz nyomja meg a gombot. OPTION BACK/ RETURN TEXT STTL INDEX HOLD Az információs sáv minden csatornaválasztáskor 1 BBC ONE WALES 20:35 Összes DVB-T csatorna Kategória Coronation Street 20 : : 55 Jelenlegi váltása Info be megjelenik Részletekért 15. o. Üzemmódot a távirányítón vagy a készülék oldalán lévő gomb ismételt megnyomásával is választhat. (8. o.) 3 Válasszon csatornát fel le vagy Kettőnél több számjegyből álló számú, például a 399. csatorna a REC PROGRAMME DVD/VCR Megjegyzés Előfizetéses csatornák megtekintése A közös interfész használata (37. o.) Hangerő Választás a Csatornalistáról Összes DVB-T csatorna Cartoon Nwk BBC Radio Wales BBC Radio Cymru BBC ONE Wales BBC THREE BBCi CBBC Channel Csatorna választása az információs sáv segítségével (15. o.) Csatornaváltás előtt jóváhagyhatja a csatorna nevét és a műsort. Az információs sáv megjelenítése Válassza ki a csatornát, amíg a felirat látható a képernyőn A megjelenés idejének beállítása: Inf. sáv kijel. idő. menüpont (29. o.). csatornaválasztás megtekintés csatornaválasztás megtekintés Válasszon csatornát a műsorújság segítségével (18. o.) Csatornaváltás előtt nyugtázhatja a programfüzetet (EPG vagy Csatorna lista). Előfordulhat, hogy ez a funkció nem elérhető bizonyos országokban. A műsorújság megjelenítése A csatorna a GUIDE megtekintés 14

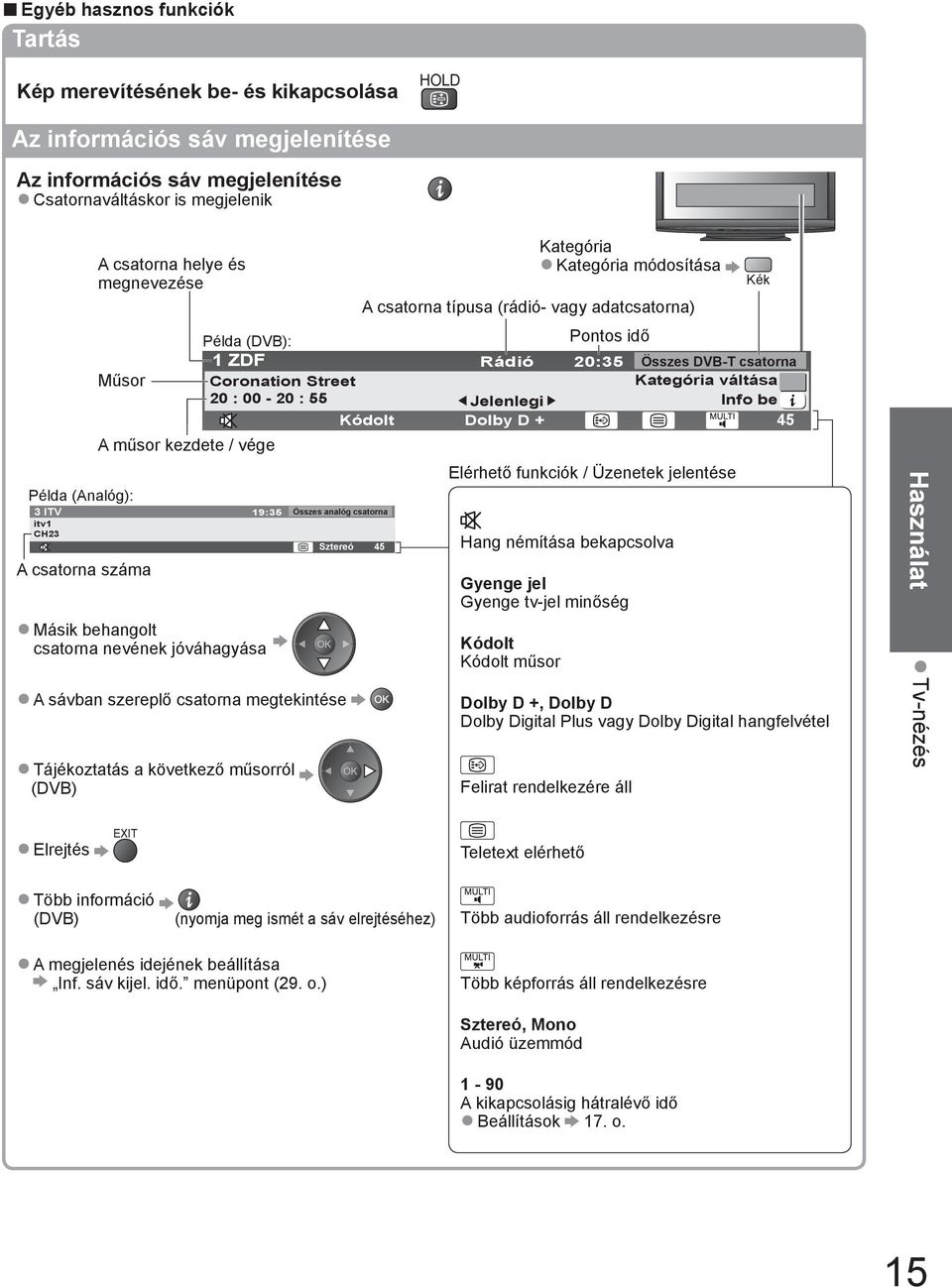

15 Egyéb hasznos funkciók Tartás Kép merevítésének be- és kikapcsolása HOLD Az információs sáv megjelenítése Az információs sáv megjelenítése Csatornaváltáskor is megjelenik A csatorna helye és megnevezése Kategória Kategória módosítása A csatorna típusa (rádió- vagy adatcsatorna) Példa (DVB): Pontos idő 1 ZDF Rádió 20:35 Összes DVB-T csatorna Műsor Coronation Street Kategória váltása 20 : : 55 Jelenlegi Info be Kódolt Dolby D + 45 A műsor kezdete / vége Elérhető funkciók / Üzenetek jelentése Példa (Analóg): 3 I Radio 19:35 Összes analóg csatorna itv1 CH23 For info press Encrypted AD Subtitles Sztereó 45 A csatorna száma Másik behangolt csatorna nevének jóváhagyása A sávban szereplő csatorna megtekintése Tájékoztatás a következő műsorról (DVB) Hang némítása bekapcsolva Gyenge jel Gyenge tv-jel minőség Kódolt Kódolt műsor Kék Dolby D +, Dolby D Dolby Digital Plus vagy Dolby Digital hangfelvétel Felirat rendelkezére áll Használat Tv-nézés Elrejtés Teletext elérhető Több információ (DVB) (nyomja meg ismét a sáv elrejtéséhez) Több audioforrás áll rendelkezésre A megjelenés idejének beállítása Inf. sáv kijel. idő. menüpont (29. o.) Több képforrás áll rendelkezésre Sztereó, Mono Audió üzemmód 1-90 A kikapcsolásig hátralévő idő Beállítások 17. o. 15

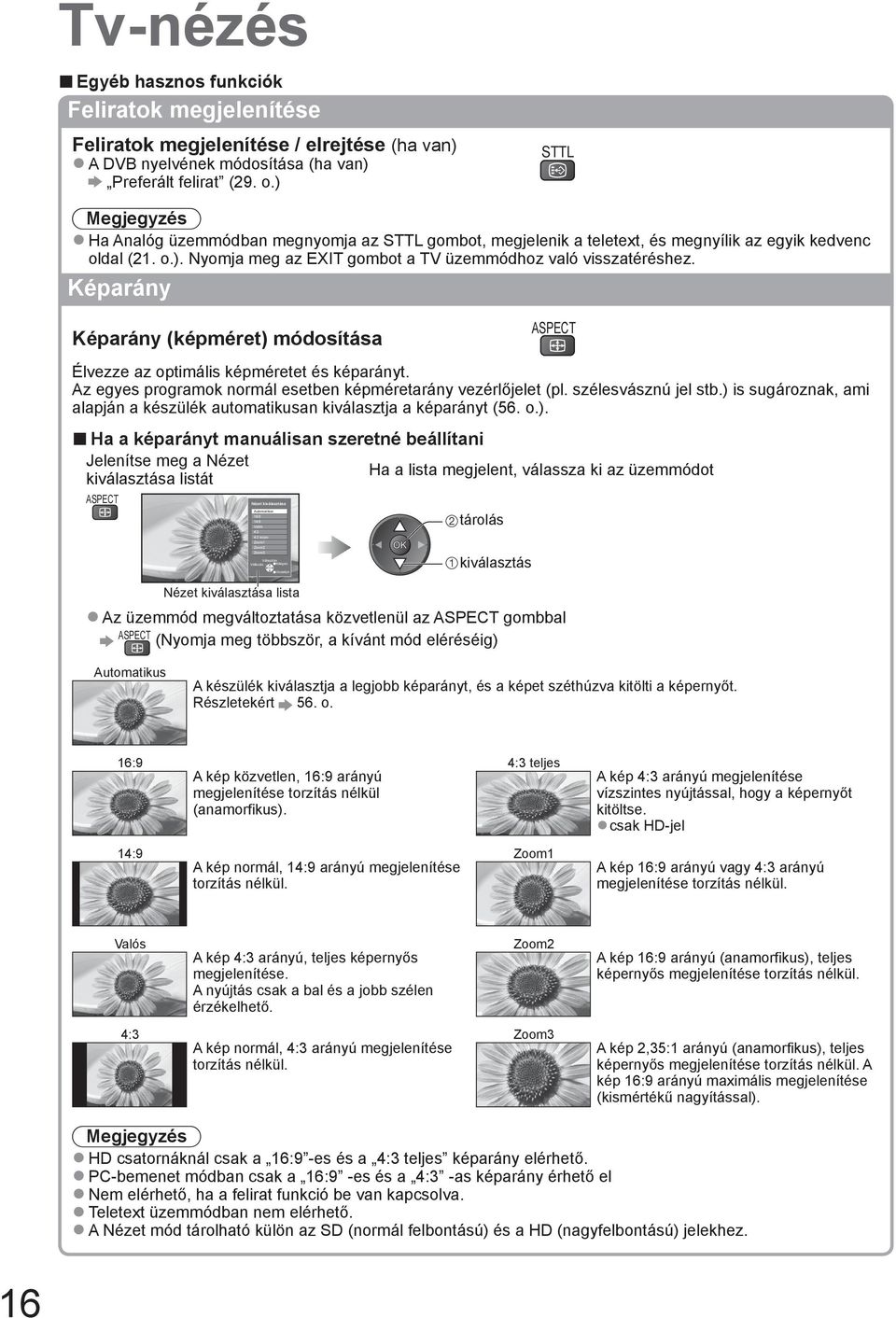

16 Tv-nézés Egyéb hasznos funkciók Feliratok megjelenítése Feliratok megjelenítése / elrejtése (ha van) A DVB nyelvének módosítása (ha van) Preferált felirat (29. o.) STTL Megjegyzés Ha Analóg üzemmódban megnyomja az STTL gombot, megjelenik a teletext, és megnyílik az egyik kedvenc oldal (21. o.). Nyomja meg az gombot a üzemmódhoz való visszatéréshez. Képarány Képarány (képméret) módosítása ASPECT Élvezze az optimális képméretet és képarányt. Az egyes programok normál esetben képméretarány vezérlőjelet (pl. szélesvásznú jel stb.) is sugároznak, ami alapján a készülék automatikusan kiválasztja a képarányt (56. o.). Ha a képarányt manuálisan szeretné beállítani Jelenítse meg a Nézet Ha a lista megjelent, válassza ki az üzemmódot a listát ASPECT Nézet a Automatikus 16:9 14:9 Valós 4:3 4:3 teljes Zoom1 Zoom2 Zoom3 Választás Változás Kilépés Visszalépni tárolás Nézet a lista Az üzemmód megváltoztatása közvetlenül az ASPECT gombbal ASPECT (Nyomja meg többször, a kívánt mód éig) Automatikus A készülék kiválasztja a legjobb képarányt, és a képet széthúzva kitölti a képernyőt. Részletekért 56. o. 16:9 4:3 teljes A kép közvetlen, 16:9 arányú megjelenítése torzítás nélkül (anamorfikus). 14:9 Zoom1 A kép normál, 14:9 arányú megjelenítése torzítás nélkül. A kép 4:3 arányú megjelenítése vízszintes nyújtással, hogy a képernyőt kitöltse. csak HD-jel A kép 16:9 arányú vagy 4:3 arányú megjelenítése torzítás nélkül. Valós A kép 4:3 arányú, teljes képernyős megjelenítése. A nyújtás csak a bal és a jobb szélen érzékelhető. Zoom2 A kép 16:9 arányú (anamorfikus), teljes képernyős megjelenítése torzítás nélkül. 4:3 Zoom3 A kép normál, 4:3 arányú megjelenítése torzítás nélkül. A kép 2,35:1 arányú (anamorfikus), teljes képernyős megjelenítése torzítás nélkül. A kép 16:9 arányú maximális megjelenítése (kismértékű nagyítással). Megjegyzés HD csatornáknál csak a 16:9 -es és a 4:3 teljes képarány elérhető. PC-bemenet módban csak a 16:9 -es és a 4:3 -as képarány érhető el Nem elérhető, ha a felirat funkció be van kapcsolva. Teletext üzemmódban nem elérhető. A Nézet mód tárolható külön az SD (normál felbontású) és a HD (nagyfelbontású) jelekhez. 16

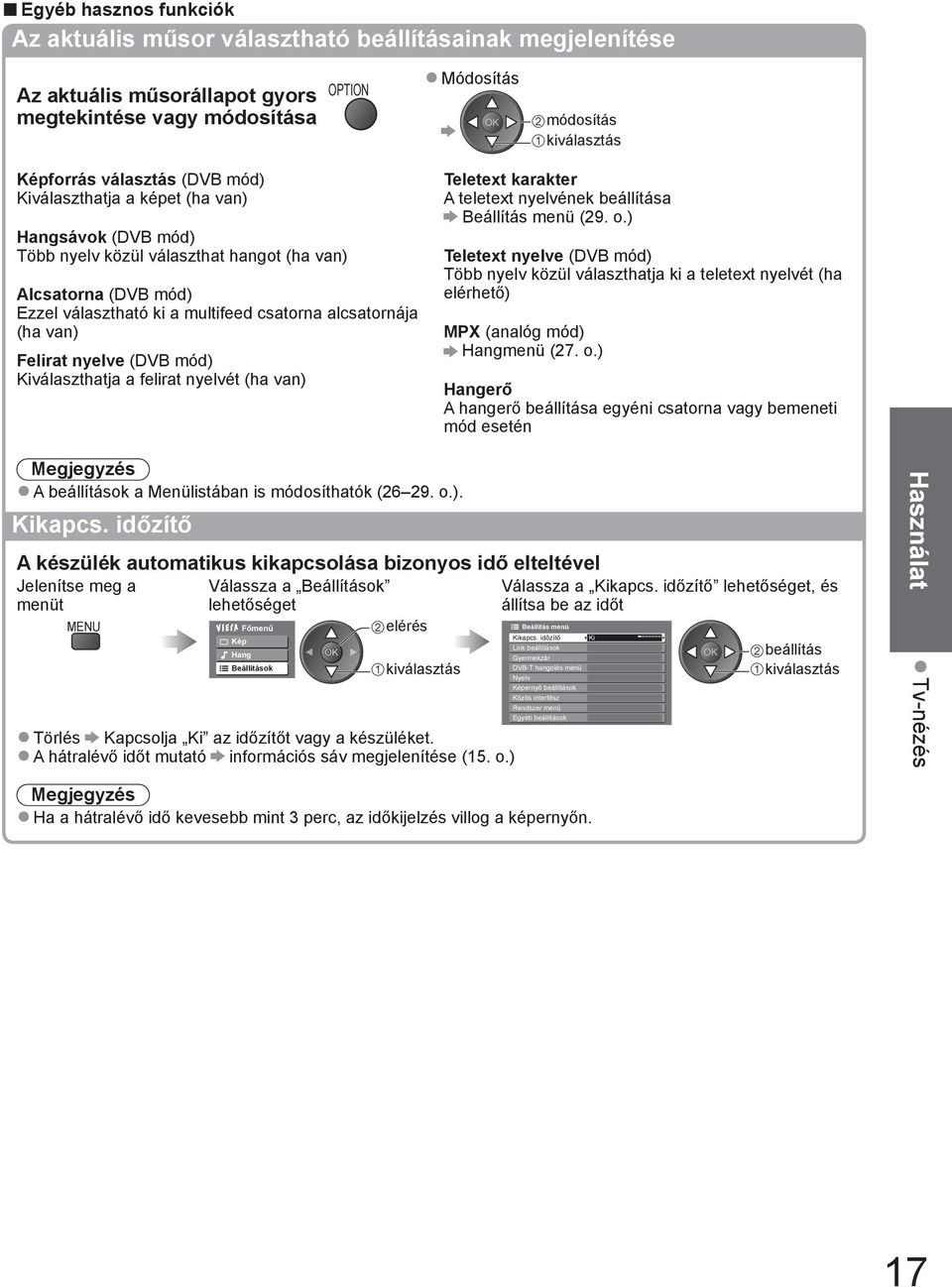

17 Egyéb hasznos funkciók Az aktuális műsor választható beállításainak megjelenítése Az aktuális műsorállapot gyors megtekintése vagy módosítása OPTION Módosítás módosítás Képforrás választás (DVB mód) Kiválaszthatja a képet (ha van) Hangsávok (DVB mód) Több nyelv közül választhat hangot (ha van) Alcsatorna (DVB mód) Ezzel választható ki a multifeed csatorna alcsatornája (ha van) Felirat nyelve (DVB mód) Kiválaszthatja a felirat nyelvét (ha van) Teletext karakter A teletext nyelvének beállítása Beállítás menü (29. o.) Teletext nyelve (DVB mód) Több nyelv közül választhatja ki a teletext nyelvét (ha elérhető) MPX (analóg mód) Hangmenü (27. o.) Hangerő A hangerő beállítása egyéni csatorna vagy bemeneti mód esetén Megjegyzés A beállítások a Menülistában is módosíthatók ( o.). Kikapcs. időzítő A készülék automatikus kikapcsolása bizonyos idő elteltével Jelenítse meg a menüt Válassza a Beállítások lehetőséget Válassza a Kikapcs. időzítő lehetőséget, és állítsa be az időt MENU Főmenű Kép Hang Beállítások Törlés Kapcsolja Ki az időzítőt vagy a készüléket. A hátralévő időt mutató információs sáv megjelenítése (15. o.) Beállítás menü Kikapcs. időzítő Ki Link beállítások Gyermekzár DVB-T hangolás menü Nyelv Képernyő beállítások Közös interfész Rendszer menü Egyéb beállítások beállítás Használat Tv-nézés Megjegyzés Ha a hátralévő idő kevesebb mint 3 perc, az időkijelzés villog a képernyőn. 17

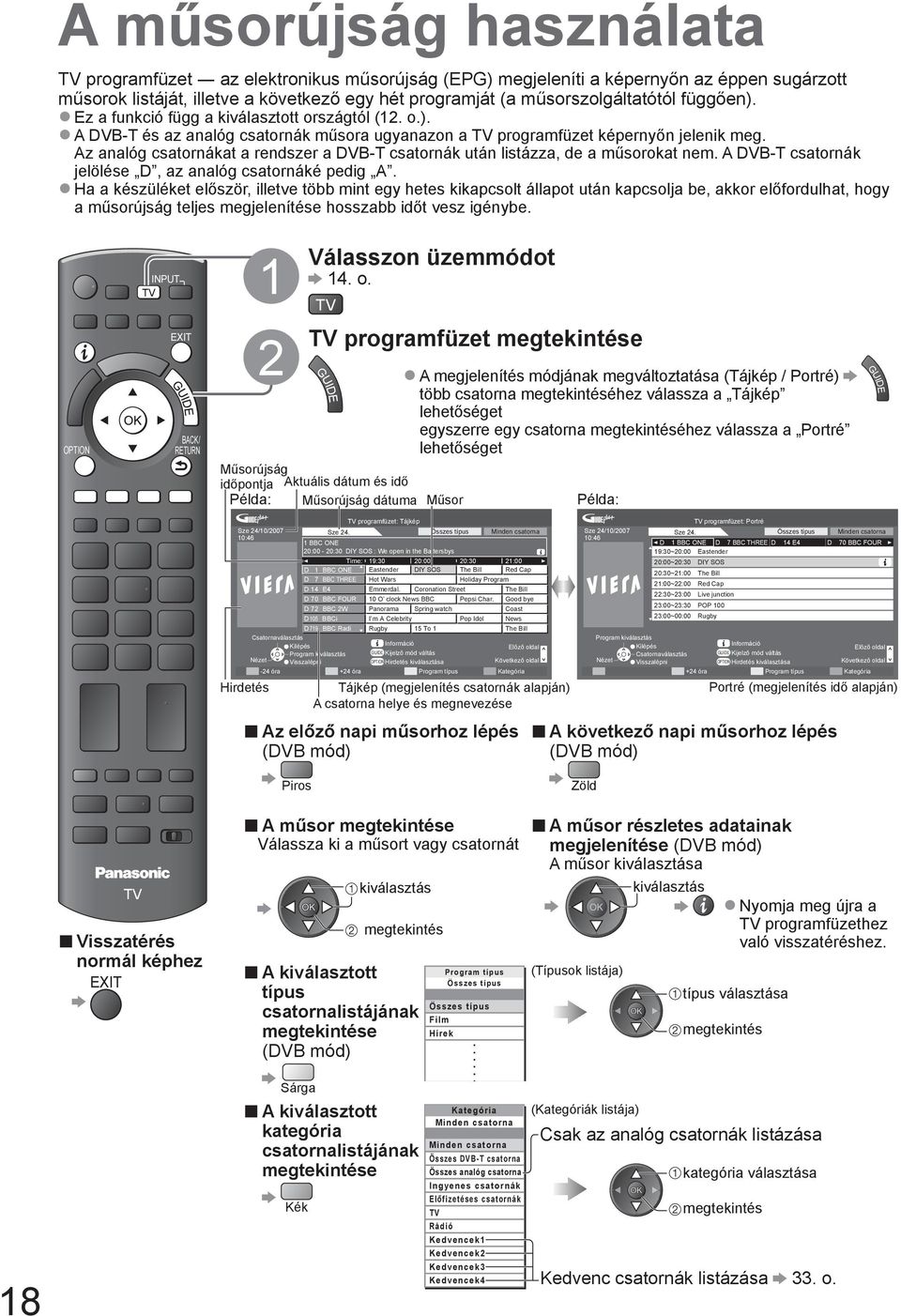

18 A műsorújság használata programfüzet az elektronikus műsorújság (EPG) megjeleníti a képernyőn az éppen sugárzott műsorok listáját, illetve a következő egy hét programját (a műsorszolgáltatótól függően). Ez a funkció függ a kiválasztott országtól (12. o.). A DVB-T és az analóg csatornák műsora ugyanazon a programfüzet képernyőn jelenik meg. Az analóg csatornákat a rendszer a DVB-T csatornák után listázza, de a műsorokat nem. A DVB-T csatornák jelölése D, az analóg csatornáké pedig A. Ha a készüléket először, illetve több mint egy hetes kikapcsolt állapot után kapcsolja be, akkor előfordulhat, hogy a műsorújság teljes megjelenítése hosszabb időt vesz igénybe. 18 ASPECT MENU OPTION TEXT REC INPUT AV N STTL INDEX HOLD PROGRAMME DVD/VCR DIRECT REC BACK/ RETURN Visszatérés normál képhez 1 2 Válasszon üzemmódot 14. o. programfüzet megtekintése GUIDE Műsorújság időpontja Példa: Aktuális dátum és idő Műsorújság dátuma Műsor programfüzet: Tájkép Sze 24/10/2007 Sze 24. Összes típus Minden csatorna 10:46 1 BBC ONE 20:00-20:30 DIY SOS : We open in the Battersbys Time: 19:30 20:00 20:30 21:00 D 1 BBC ONE Eastender DIY SOS The Bill Red Cap D 7 BBC THREE Hot Wars Holiday Program D 14 E4 Emmerdal. Coronation Street The Bill D 70 BBC FOUR 10 O clock News BBC Pepsi Char. Good bye D 72 BBC 2W Panorama Spring watch Coast D 105 BBCi I m A Celebrity Pop Idol News D 719 BBC Radi Rugby 15 To 1 The Bill Csatornaválasztás Kilépés Információ Előző oldal Program GUIDE Kijelző mód váltás Nézet Visszalépni OPTION Hirdetés a Következő oldal -24 óra +24 óra Program típus Kategória Hirdetés A megjelenítés módjának megváltoztatása (Tájkép / Portré) több csatorna megtekintéséhez válassza a Tájkép lehetőséget egyszerre egy csatorna megtekintéséhez válassza a Portré lehetőséget Tájkép (megjelenítés csatornák alapján) A csatorna helye és megnevezése Az előző napi műsorhoz lépés (DVB mód) Piros A műsor megtekintése Válassza ki a műsort vagy csatornát megtekintés A kiválasztott típus csatornalistájának megtekintése (DVB mód) Sárga A kiválasztott kategória csatornalistájának megtekintése Kék Program típus Összes típus Összes típus Film Hírek.. Kategória Category Minden All Service csatorna s Minden csatorna Összes DVB-T csatorna Összes analóg csatorna Ingyenes csatornák Előfizetéses csatornák Rádió Kedvencek1 Kedvencek2 Kedvencek3 Kedvencek4 Példa: Sze 24/10/ :46 programfüzet: Portré Sze 24. Összes típus Minden csatorna D 1 BBC ONE D 7 BBC THREE D 14 E4 D 70 BBC FOUR 19:30~20:00 Eastender 20:00~20:30 DIY SOS 20:30~21:00 The Bill 21:00~22:00 Red Cap 22:30~23:00 Live junction 23:00~23:30 POP :00~00:00 Rugby Program Kilépés Információ Előző oldal Csatornaválasztás GUIDE Kijelző mód váltás Nézet Visszalépni OPTION Hirdetés a Következő oldal +24 óra Program típus Kategória GUIDE Portré (megjelenítés idő alapján) A következő napi műsorhoz lépés (DVB mód) Zöld A műsor részletes adatainak megjelenítése (DVB mód) A műsor a Nyomja meg újra a programfüzethez való visszatéréshez. (Típusok listája) (Kategóriák listája) típus választása megtekintés Csak az analóg csatornák listázása kategória választása megtekintés Kedvenc csatornák listázása 33. o.

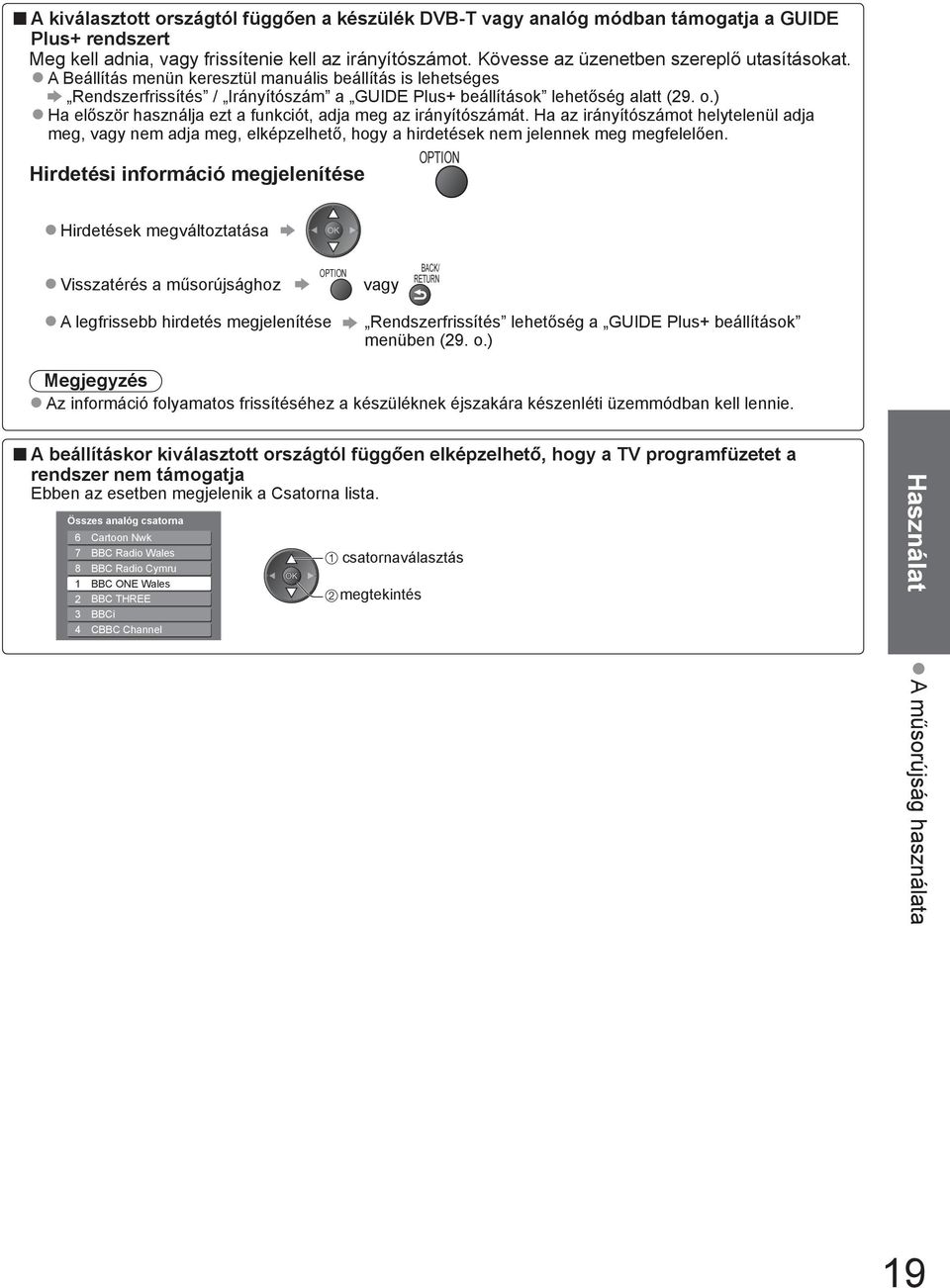

19 A kiválasztott országtól függően a készülék DVB-T vagy analóg módban támogatja a GUIDE Plus+ rendszert Meg kell adnia, vagy frissítenie kell az irányítószámot. Kövesse az üzenetben szereplő utasításokat. A Beállítás menün keresztül manuális beállítás is lehetséges Rendszerfrissítés / Irányítószám a GUIDE Plus+ beállítások lehetőség alatt (29. o.) Ha először használja ezt a funkciót, adja meg az irányítószámát. Ha az irányítószámot helytelenül adja meg, vagy nem adja meg, elképzelhető, hogy a hirdetések nem jelennek meg megfelelően. OPTION Hirdetési információ megjelenítése Hirdetések megváltoztatása Visszatérés a műsorújsághoz A legfrissebb hirdetés megjelenítése OPTION vagy BACK/ RETURN Rendszerfrissítés lehetőség a GUIDE Plus+ beállítások menüben (29. o.) Megjegyzés Az információ folyamatos frissítéséhez a készüléknek éjszakára készenléti üzemmódban kell lennie. A beállításkor kiválasztott országtól függően elképzelhető, hogy a programfüzetet a rendszer nem támogatja Ebben az esetben megjelenik a Csatorna lista. Összes analóg csatorna Cartoon Nwk BBC Radio Wales BBC Radio Cymru BBC ONE Wales BBC THREE BBCi CBBC Channel csatornaválasztás megtekintés Használat A műsorújság használata 19

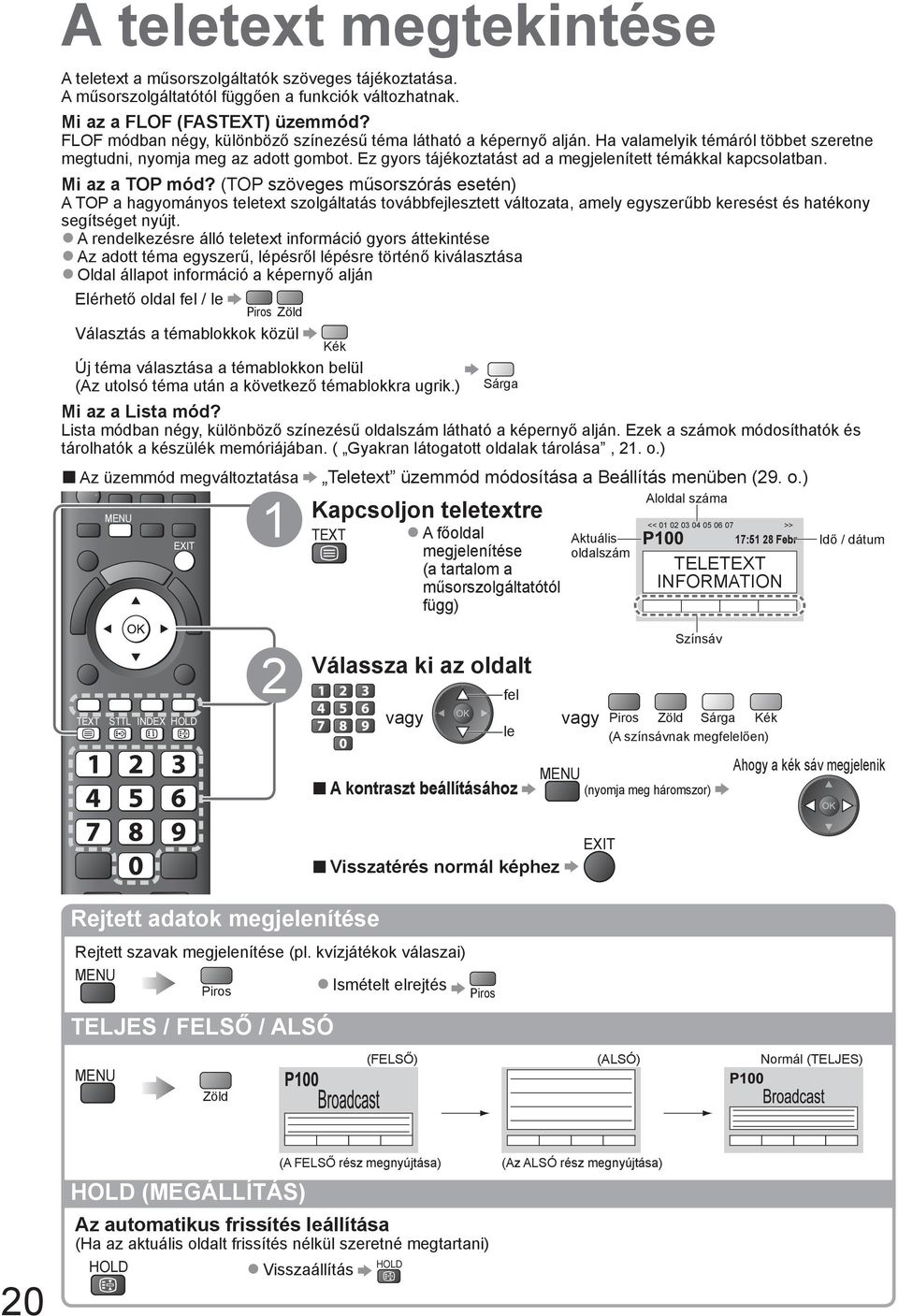

20 A teletext megtekintése A teletext a műsorszolgáltatók szöveges tájékoztatása. A műsorszolgáltatótól függően a funkciók változhatnak. Mi az a FLOF (FASTEXT) üzemmód? FLOF módban négy, különböző színezésű téma látható a képernyő alján. Ha valamelyik témáról többet szeretne megtudni, nyomja meg az adott gombot. Ez gyors tájékoztatást ad a megjelenített témákkal kapcsolatban. Mi az a TOP mód? (TOP szöveges műsorszórás esetén) A TOP a hagyományos teletext szolgáltatás továbbfejlesztett változata, amely egyszerűbb keresést és hatékony segítséget nyújt. A rendelkezésre álló teletext információ gyors áttekintése Az adott téma egyszerű, lépésről lépésre történő a Oldal állapot információ a képernyő alján Elérhető oldal fel / le Piros Zöld Választás a témablokkok közül Kék Új téma választása a témablokkon belül (Az utolsó téma után a következő témablokkra ugrik.) Sárga Mi az a Lista mód? Lista módban négy, különböző színezésű oldalszám látható a képernyő alján. Ezek a számok módosíthatók és tárolhatók a készülék memóriájában. ( Gyakran látogatott oldalak tárolása, 21. o.) Az üzemmód megváltoztatása ASPECT MENU N AV DIRECT REC Teletext üzemmód módosítása a Beállítás menüben (29. o.) 1 Kapcsoljon teletextre Aloldal száma << >> TEXT A főoldal Aktuális megjelenítése (a tartalom a műsorszolgáltatótól függ) oldalszám TELETEXT INFORMATION 17:51 28 Febr Idő / dátum OPTION TEXT BACK/ RETURN STTL INDEX HOLD 2 Válassza ki az oldalt fel vagy le vagy Színsáv Piros Zöld Sárga Kék (A színsávnak megfelelően) A kontraszt beállításához MENU (nyomja meg háromszor) Ahogy a kék sáv megjelenik Visszatérés normál képhez Rejtett adatok megjelenítése Rejtett szavak megjelenítése (pl. kvízjátékok válaszai) MENU Piros Ismételt elrejtés Piros TELJES / FELSŐ / ALSÓ (FELSŐ) (ALSÓ) Normál (TELJES) MENU Zöld 20 (A FELSŐ rész megnyújtása) (Az ALSÓ rész megnyújtása) HOLD (MEGÁLLÍTÁS) Az automatikus frissítés leállítása (Ha az aktuális oldalt frissítés nélkül szeretné megtartani) HOLD HOLD Visszaállítás

21 TARTALOMJEGYZÉK Visszatérés a főoldalra INDEX Kedvenc oldal megnyitása Kedvenc tárolt oldal megtekintése STTL Hívja be a kék gomb alatt mentett oldalt (Lista mód). A gyári beállítás P103. Megtekintés többablakos elrendezésben A normál kép és a teletext osztott képernyős megtekintése MENU (nyomja meg kétszer) Állítsa be hogy a kép és szöveg be vagy ki legyen kapcsolva A műveletek csak a teletext oldalon végezhetők el. Gyakran látogatott oldalak tárolása Gyakran látogatott oldalak tárolása a színsávban Ha az oldal megjelent Megfelelő színű gomb tartsa lenyomva Tárolt oldalak módosítása Adja meg az új oldalszámot Módosítani kívánt színes gomb Aloldal megtekintése Aloldal megtekintése (ha a teletext oldal többlapos) Valamelyik aloldal megtekintése MENU Kék A képernyő felső részén jelenik meg Adja meg a négyjegyű számot példa: P6 tartsa lenyomva Aloldalak: Az aloldalak száma a műsorszolgáltatótól függően változó (akár 79 oldal is lehet). A keresés eltarthat egy ideig, ezalatt nézheti a normál képet. Tv-nézés a frissítésre való várakozás közben (csak Lista módban) A szám fehérre változik. Használat A teletext megtekintése Tv-nézés teletext oldal keresése közben A teletext frissítése automatikusan megtörténik, ha rendelkezésre áll új információ. Ideiglenes váltás a tv-képernyőre A frissített oldal megtekintése MENU Sárga P108 A frissítés befejezése után jelenik meg Sárga (Nem válthat csatornát.) A híroldal egyik funkciója jelzi a legfrissebb hírek érkezését ( Hír jelzése ). 21

22 Külső jelforrás megtekintése Csatlakoztassa a külső eszközt (videomagnó, DVD-eszköz, stb.) és megtekintheti annak tartalmát. Az eszköz csatlakoztatása 10., 11. és 54. o. A távirányító képes bizonyos külső eszközök egyes funkcióit vezérelni. ASPECT MENU OPTION N DIRECT REC BACK/ RETURN TEXT STTL INDEX HOLD REC INPUT AV PROGRAMME DVD/VCR Kapcsolja be a televíziót SCART-kábellel történő csatlakoztatás esetén a 2-es vagy 3-as példa (10. o. és 11. o.) szerint A lejátszás kezdetekor automatikusan fogadja a bemeneti jeleket A SCART-aljzat (8 pólusú) automatikusan azonosítja a bemeneti jeleket. Ez a funkció HDMI-kapcsolatok esetén is elérhető (54. o.). Ha a készülék nem kapcsol automatikusan bemeneti módba Végezze el a és a lépést Ellenőrizze a berendezés beállításait. Jelenítse meg a Bemenet választás menüt AV A csatlakoztatott eszköznek megfelelően válassza ki a bemeneti módot Bemenet választás AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 megtekintés A bemeneti forrást a távirányítón vagy a tévékészülék oldalsó paneljén lévő AV gombbal is kiválaszthatja. Többször nyomja meg a gombot, amíg a kívánt bemeneti forrást kiválasztja. Az AV2 / AV3 és AV2S / AV3S közötti váltáshoz használja a jobb és bal navigációs gombokat. A bemeneti módokat felcímkézheti vagy átugorhatja Bemenetek (40. o.) Az AV gomb megnyomásakor az átugrott bemeneti módok nem kerülnek megjelenítésre. 4 Megtekintés A kiválasztott mód megjelenítése Visszatérés normál képhez Megjegyzés Ha a külső eszköz rendelkezik képarány-beállító funkcióval, állítsa a képarányt 16:9 értékre. Részletekért olvassa el az adott eszköz kézikönyvét vagy forduljon a helyi kereskedőhöz. 22

23 A berendezés működtetése a távirányítójával A kapcsolódó eszközök a távirányító alábbi gombjaival közvetlenül is vezérelhetők. DVD/VCR A kapcsolódó eszközök működtetésére szolgáló választókapcsoló Nyomja meg a DVD/VCR gombot a Panasonic DVD felvevő, DVD lejátszó, Házimozi, a Blu-ray Disc házimozi vagy a VCR működtetéséhez A készüléktípus kódjának megváltoztatása (lásd alább) Nyomja meg a gombot a kapcsolódó berendezések VIERA Link rendszerben történő működtetéséhez VIERA Link vezérlés (52. o.) Készenlét Készenléti üzemmódba kapcsolás / bekapcsolás Lejátszás videokazetta / DVD lemez lejátszása Állj A műveletek leállítása Visszatekerés / ugrás / keresés Videomagnó esetében: Visszatekerés, gyors visszafelé lejátszás DVD: Ugrás az előző műsorszámra vagy címre Visszafelé kereséshez tartsa lenyomva Gyors előretekerés / ugrás / keresés Videomagnó esetében: Gyors előretekerés, gyorsított megtekintés DVD: Ugrás a következő műsorszámra vagy címre Előrefelé kereséshez tartsa lenyomva Pillanatmegállítás Pillanatmegállítás / folytatás DVD: Lassított lejátszáshoz tartsa nyomva PROGRAMME Csatorna fel / le Csatornaválasztás REC Felvételkészítés Felvétel indítása A készüléktípus kódjának megváltoztatása Minden egyes Panasonic készüléktípus saját távirányító kóddal rendelkezik. A működtetni kívánt készüléknek megfelelően kérjük, változtassa meg a kódot. Állítsa be a DVD/VCR pozíciót DVD/VCR Tartsa lenyomva Adja meg a megfelelő kódot az alábbi táblázat alapján az alábbi műveletek elvégzése közben Nyomja meg A készülék típusa Kód DVD-felvevő, DVD-lejátszó 70 (alapértelmezett) Házimozi, Blu-ray Disc házimozi 71 Videomagnó 72 Használat Külső jelforrás megtekintése Megjegyzés Ellenőrizze, hogy a kód megváltoztatása után a távirányító megfelelően működik-e. Az elemek cseréje után lehetséges, hogy a készülék az alapértelmezett értékeket állítja vissza. Bizonyos műveletek nem végezhetők el egyes modelleken. 23

24 A menük funkcióinak használata Több menüben is lehetséges a kép-, hang- és egyéb funkciók beállítása. ASPECT MENU OPTION ghi pqrs INPUT AV DIRECT REC STTL INDEX HOLD abc jkl tuv N BACK/ RETURN def mno wxyz Jelenítse meg a menüt MENU A beállítható funkciók megjelenítése (a bemeneti jeltől függően változnak) Válassza ki a menüt Főmenű Kép Hang Beállítások (példa: Képmenü) Válassza ki a menüpontot Képmenü 1/2 Egyedi beállítások Dinamikus Kontraszt 60 Fényerő 0 Színtelítettség 30 Képélesség 5 Színárnyalat 0 Színhőmérséklet Meleg Színkezelés Ki x.v.colour Automatikus REC PROGRAMME DVD/VCR 4 (példa: Képmenü) Végezze el a beállítást vagy t Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Színkezelés x.v.colour Dinamikus Meleg Ki Automatikus 1/ módosítás tárolás vagy ( egyes funkciókhoz szükséges) 24 Visszatérés normál képhez bármikor Visszatérés az előző képernyőre BACK/ RETURN Menüoldalak közötti váltás fel le (példa: Képmenü) Választás a lehetőségek közül Az alternatívák száma és helye Színhőmérséklet Normál Módosítva Beállítás a csúszka segítségével Képélesség 5 Elmozdítva Ugrás a következő képernyőre Gyermekzár Megjelenítés A következő képernyő megjelenítése A beállítások visszaállítása Csak a képbeállítások visszaállítása Alapértelmezett beállítás a Képmenüben (26. o.) Csak a hangbeállítások visszaállítása Alapértelmezett beállítás a Hangmenüben (27. o.) A kép- és a hangbeállítások visszaállítása N A hangerő szintje és a ( képarány mód is visszaállt ) Az összes beállítás alapértékre állítása Gyári állapot a Beállítás menüben (29. o.) Karakterek megadása a tetszőlegesadat-beviteli menü segítségével Bizonyos menüpontokhoz szabadon adhat meg nevet vagy számot. Név bevitel Név A B C D E F G H I J K L M N O P Q R S T Ş Ţ Ü! : U V W X Y Z Á Â Ă É Î Í Ö Ó o p q s t a b c d e f g h i j k l m n r ş ţ ü # ( ) u v w x y z á â ă é î í ö ó * _ Állítsa be egyenként a karaktereket beállítás A karaktereket a számgombok segítségével állíthatja be. Számbillentyűk karaktertáblázata (58. o.) Tárol BACK/ RETURN

25 Áttekintés Működtetés 24. o. Kép Hang Főmenű Beállítások Képmenü Egyedi beállítások Kontraszt Fényerő Színtelítettség Képélesség Színárnyalat Színhőmérséklet Színkezelés x.v.colour Dinamikus Meleg Ki Automatikus 1/ Képmenü Eco üzemmód Ki P-NR Ki 3D-COMB Ki További beállítások Megjelenítés Alapértelmezett beállítás Visszaállítás 2/2 (26. o.) Hangmenü 1/2 Hang üzemmód Zene Mélyhangszín 0 Magashangszín 0 Balansz 0 Fejhall. hang. 11 Térhangzás Ki Hangerő 0 Hangszóró-fal közti táv. 30 cm felett MPX Sztereó Stereo Hangmenü SPDIF a Automatikus MPEG optikai szint 0dB HDMI1 bemenet Digitális Alapértelmezett beállítás Visszaállítás Beállítás menü Kikapcs. időzítő Ki Link beállítások Megjelenítés Gyermekzár Megjelenítés DVB-C hangolás menü Megjelenítés DVB-T hangolás menü Megjelenítés Analóg hangolás menü Megjelenítés Nyelv Megjelenítés Képernyő beállítások Megjelenítés Közös interfész Megjelenítés Rendszer menü Megjelenítés Egyéb beállítások Csak a rendelkezésre álló menüpontok választhatók. 2/2 (27. o.) Megjelenítés (28. o. és 29. o.) További beállítások W/B High R W/B High B W/B Low R W/B Low B Gamma 2.2 Alapértelmezett beállítás Visszaállítás Link beállítások VIERA Link Q-Link AV 2-es kimenet Vezérelt bekapcsolás Vezérelt kikapcsolás Energiatakarékos Készenlét Be AV2 Be Be Be (26. o.) Automatikus készenlét Be (emlékeztető nélk.) Letöltés Megjelenítés DVB-C hangolás menü Kedvencek szerkesztése Megjelenítés Csatorna lista Megjelenítés Automatikus beállítás Megjelenítés Kézi hangolás Megjelenítés Csatorna lista frissítése Megjelenítés Új csatorna üzenet Be Jel állapot Megjelenítés DVB-T HD csat. hozzáadása Megjelenítés DVB-T hangolás menü Kedvencek szerkesztése Megjelenítés Csatorna lista Megjelenítés Automatikus beállítás Megjelenítés Kézi hangolás Megjelenítés Csatorna lista frissítése Megjelenítés Kedvenc hálózat Megjelenítés Új csatorna üzenet Be Jel állapot Megjelenítés HD csat. hozzáadása Megjelenítés DVB-C csat. hozzáadása Megjelenítés Analóg hangolás menü Csatorna lista Automatikus beállítás Kézi hangolás Képernyő beállítások Preferált felirat típusa Teletext Teletext karakter Oldalpanel Bemenetek Inf. sáv kijel. idő. Játékidő kijelzés Rendszer menü Gyári állapot Rendszerfrissítés Szoftver licenc Rendszerinformáció Alapbeállítás TOP Nyugat Ki Megjelenítés 3 másodperc Be Megjelenítés Megjelenítés Megjelenítés Megjelenítés Egyéb beállítások GUIDE Plus+ beállítások Megjelenítés Intelligent Frame Creation Ki Takarékos üzem Ki Kép túlpásztázása Be SD kártya LED Be Időzóna Automatikus (28. o.) (28., 30., 32., 33. o.) (28., o.) Megjelenítés Megjelenítés Megjelenítés DVB-T csat. hozzáadása Megjelenítés (29., 31., 35. o.) (29. o.) (29., 38., 39. o.) (29. o.) Használat A menük funkcióinak használata (kép, hangminőség stb.) 25

26 A menük funkcióinak használata Menülista Menü Menüpont Beállítások / (alternatívák) Egyedi beállítások Kontraszt, Fényerő, Színtelítettség, Képélesség Színárnyalat Színhőmérséklet Színkezelés Alapvető kép mód (Dinamikus / Normál / Mozi / Játék) Bármely bemeneti jel esetén elérhető beállítás Dinamikus : Megnövelt kontrasztot és élességet biztosít világos szobában Normál : Átlagos megvilágítású környezeti feltételek esetén ajánlott Mozi : Filmnézéshez sötét szobában a moziszerű élményért Játék : Kifejezetten játékoknál hasznos gyors válaszidő a képek megfelelő megjelenítéséhez üzemmódban nem elérhető A játékidő folyamatos kijelzése Játék üzemmódban a képernyő jobb felső részén. Játékidő kijelzés (29. o.) Ezeknek a beállításoknak a szintje igényei szerint csökkenthető vagy növelhető Ha a televíziókészülékhez egy NTSC-jelet kibocsátó forrás csatlakozik, a kép színezete ízlésének megfelelően változtatható Csak NTSC-jel vétele esetén Az általános színtónus beállítása (Hideg / Normál / Meleg) A színeket automatikusan élénkre állítja (Ki / Be) Számítógépes jel esetén nem áll rendelkezésre x.v.colour ECO üzemmód A színárnyalás értékének növelése (Ki / Automatikus) Nagy felbontású mozgókép külső eszközről történő megtekintésekor hatékony. Csak HDMI bemeneti üzemmód esetén vagy Mozi nézet üzemmódban (44. o.) A megvilágításnak megfelelően automatikusan elvégzi a képbeállításokat (Ki / Be) Kép P-NR Képzaj csökkentése A zavaró képzaj és villogás csökkentése a kép kontúros területein (Ki / Minimum / Közép / Maximum) Számítógépes jel esetén nem áll rendelkezésre 3D-COMB W/B High R Egyes esetekben, álló- vagy lassú mozgóképek megtekintésekor színes csíkok jelenhetnek meg. Élesebb és élethűbb színek megjelenítéséhez állítsa Be értékre (Ki / Be) Csak PAL- vagy NTSC-jel vétele esetén Nem elérhető a következők esetében: RGB, S-Video, Komponens, PC, HDMI és SD-kártya A világospiros részek fehéregyensúlya PC bemenet üzemmód esetén, amikor az Egyedi beállítások beállítása Normál / Mozi További beállítások W/B High B W/B Low R W/B Low B Gamma Alapértelmezett beállítás Alapértelmezett beállítás A világoskék részek fehéregyensúlya PC bemenet üzemmód esetén, amikor az Egyedi beállítások beállítása Normál / Mozi A sötétpiros részek fehéregyensúlya PC bemenet üzemmód esetén, amikor az Egyedi beállítások beállítása Normál / Mozi A sötétkék részek fehéregyensúlya PC bemenet üzemmód esetén, amikor az Egyedi beállítások beállítása Normál / Mozi és ismételt beállítása A gammagörbe váltása (S-görbe / 2,0 / 2,2 / 2,5) PC bemenet üzemmód esetén, amikor az Egyedi beállítások beállítása Normál / Mozi Az OK gombot megnyomva a További beállítások visszaállnak a gyári alapértékre PC bemenet üzemmód esetén, amikor az Egyedi beállítások beállítása Normál / Mozi Az OK gombot megnyomva a Kép menü jelenlegi Egyedi beállítások értékei visszaállnak a gyári alapbeállításra 26
