1 ÉRETTSÉGI VIZSGA május 14. VASÚTÜZEMI KÖZLEKEDÉSI, SZÁLLÍTMÁNYOZÁSI ÉS LOGISZTIKAI ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 14. 8:00 Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Vasútüzemi közlekedési, középszint írásbeli vizsga 2011 szállítmányozási és logisztikai ismeretek

2 Fontos tudnivalók A feladatokat olvassa el figyelmesen, majd az utasításoknak megfelelően oldja meg! Az írásbeli dolgozat megoldásához segédeszközként csak szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép, rajzeszközök, vonalzók használhatók. A feladatokat a kiadott feladatlapon kell megoldani. Azoknál a feladatoknál, amelyeknél erre nincs elegendő hely, használjon külön lapot! A tesztfeladatokban csak egy helyes válasz fogadható el. Ha a jelölés nem egyértelmű, nem kaphat pontot. Ha a zárt jellegű (teszt-) feladatoknál az összes lehetséges választ megjelöli, nem kap pontot. Ha a javítási-értékelési útmutatóban szereplő megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. Tévedés esetén helyes megoldásnak csak a vizsgázó egyértelmű javítása fogadható el. A rövid szöveges választ igénylő kifejtendő jellegű feladat kidolgozása előtt pontosan értelmezze a kérdést! A válaszban törekedjen az ismeretek rendszerezésére, fogalmazzon tömören! A számítási feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedesjegy pontossággal kell elvégeznie. Amennyiben ettől eltérés van, azt a feladatoknál külön jelezzük. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! A számításoknál nem elegendő a végeredmény közlése. A feladatok száma mellett található kétoszlopos táblázatba írt szám az adott feladatra adható maximális pontszámot jelenti, a mellette lévő üres helyre ne írjon! Törekedjen a gazdaságos időbeosztásra, a jól olvasható, áttekinthető munkára! Eredményes munkát és sikeres érettségi vizsgát kívánunk! 2011 írásbeli vizsga 2 / május 14.

3 Teszt-jellegű, rövid szöveges választ igénylő feladatok 1. feladat 6 pont Határozza meg, hogy melyik eseményhez melyik feltaláló köthető! Írja be a betűjelzéseket az alsó táblázat megfelelő rovatába! Egy eseményhez csak egy feltaláló tartozhat! a) Nicolaus August Otto I) Elindította a futószalagon történő sorozatgyártást. b) John McAdam II) A gőzvontatású vasút megteremtője. c) Werner von Siemens d) George Stephenson e) Kandó Kálmán III) Az első villamosvasút az ő tervei alapján épült meg Olaszországban. IV) Kifejlesztette a négyütemű, belsőégésű gázmotort. V) Minisztersége idején megkezdődött a magánvasutak államosítása. f) Karl Benz VI) Városi villamosvasutat tervezett Berlinben. g) Baross Gábor h) Galamb József I II III IV V VI 2011 írásbeli vizsga 3 / május 14.

4 2. feladat 8 pont Döntse el az alábbi állításokról, hogy igazak vagy hamisak-e! Válaszát húzza alá vagy karikázza be! Az önműködő térközjelző árboca vörös fehér sávozású. igaz hamis Az egy időben adott, de eltérő értelmű jelzéseket aggályosnak kell minősíteni, és közülük a forgalom biztonsága szempontjából a fontosabbat kell figyelembe venni. Ha az eltérő értelmű, egy időben adott jelzéseket utasítás szerint adják, a jelzéseket az Utasításban meghatározott értelemmel kell tudomásul venni. igaz hamis Az előjelző jelzése azt jelzi, hogy milyen jelzés várható a következő főjelzőn. A kijárati jelző lehet egyéni, csoport és közös. igaz igaz hamis hamis A biztonsági határjelző a vasúti ágyazatba épített fekete fehér fekete mázolású betongerenda vagy síndarab. igaz hamis A megállás helye jelző négyszögletes fehér tárcsán egy fekete nagy Á betű. igaz hamis A lassúmenet jelzők fényvisszaverős kialakításúak. igaz hamis Az alábbi képen látható egyéb jelzőt mellékvonali állomások, megálló-rakodóhelyek, rakodóhelyek előtt alkalmazzák. igaz hamis 2011 írásbeli vizsga 4 / május 14.

5 3. feladat 8 pont Írja a megfelelő váltójelző betűjelét a jelzés melletti pontvonalra! A A váltó főirányból főirányba áll. B A váltó mellékirányból mellékirányba áll. C A váltó főirányból mellékirányba áll. D A váltó mellékirányból főirányba áll. E F 2011 írásbeli vizsga 5 / május 14.

6 4. feladat 6 pont Párosítsa össze a fogalmakat az alattuk szereplő, betűjelzésekkel ellátott megnevezésekkel! A megfelelő betűjeleket írja a pontvonalakra! Az a személy, aki munkaviszonyban áll és munkát végez.. A törvény előírásai szerint napi 8 óra.. A munkaviszony jogalapja, írásba kell foglalni.. Azon tényezők összessége, amelyek a munkarendszer működését kívülről befolyásolják, de amelyre a munkarendszer is hatással van.. Az emberek által, a szükségleteik kielégítése érdekében végzett céltudatos tevékenység.. A munkakörülmények olyan állapota, amely mellett bizonyos valószínűséggel elkerülhető a veszélyek érvényesülésének lehetősége.. A) munkakörnyezet B) pihenőidő C) munka D) munkavállaló E) munkafeladat F) munkaidő G) munkaszerződés H) munkabiztonság 2011 írásbeli vizsga 6 / május 14.

7 5. feladat 8 pont Válassza ki a helyes választ a következő kérdéseknél! Válaszát húzza alá vagy karikázza be! Milyen vasutakról beszélhetünk a használók köre szerint? a) Államvasút, magánvasút, vegyes tulajdonú vasút. b) Adhéziós, fogaskerekű, sikló-, függővasút. c) Közforgalmú, korlátolt közforgalmú, nem közforgalmú vasút. A körvasútnak melyik része bonyolít le forgalmat? a) Jobb parti körvasút. b) Bal parti körvasút. c) A jobb és a bal parti körvasút is. Melyik fővonalon található Karcag állomás? a) A 80. számú fővonalon. b) A 100. számú fővonalon. c) A 20. számú fővonalon. Melyek Budapest személyforgalmat lebonyolító fejpályaudvarai? a) Budapest Keleti pu., Budapest Nyugati pu., Budapest Déli pu. b) Budapest Keleti pu., Budapest Nyugati pu., Budapest Déli pu., Kelenföld c) Budapest Keleti pu., Budapest Nyugati pu., Budapest Déli pu., Ferencváros Az alábbiak közül melyik állítás igaz Budapest Déli pu. Székesfehérvár Nagykanizsa Murakeresztúr országhatár fővonalra? a) Kétvágányú, végig villamosított fővonal. b) Tárnok Szabadbattyán között egyvágányú, végig villamosított fővonal. c) Tárnok Szabadbattyán között kétvágányú, végig villamosított fővonal. A felsoroltak közül melyik GYSEV kezelésében lévő vonal? a) Komárom Győr Hegyeshalom oh. b) Szombathely Szentgotthárd oh. c) Celldömölk Szombathely A felsoroltak közül melyik nem szlovák országhatár? a) Kötegyán b) Bánréve c) Komárom Mely országokat érint a Budapest Zágráb Ljubljana Velence nemzetközi vasútvonal? a) Magyarország, Horvátország, Szerbia, Szlovénia, Olaszország b) Magyarország, Horvátország, Szlovénia, Olaszország c) Magyarország, Románia, Horvátország, Szlovénia, Olaszország 2011 írásbeli vizsga 7 / május 14.

8 6. feladat Párosítsa a kézijelzéseket a jelzések adásának módjával! Írja a jelzésadási módok elé a kézi jelzés betűjelét! 8 pont A B C D E F G H I Közeledj felém Megállj Lassan Távolodj tőlem Gyorsíts Nyomás Határig Rájár Szétkapcsolni Nappal kibontott sárga színű jelzőzászló, vagy egyik kar ferdén lefelé tartása, sötétben fehér fényű kézi jelzőlámpa vállmagasságban mozdulatlanul oldalt tartva a mozdonyvezető felé. A látható jelzést szükség esetén ki kell egészíteni a jelzősíppal adott kettőnél több hosszú hanggal (.). Nappal kibontott sárga színű jelzőzászló vagy az egyik kar, sötétben fehér fényű kézi jelzőlámpa körbeforgatása a mozdonyvezető felé. A látható jelzést szükség esetén ki kell egészíteni a jelzősíppal adott három rövid hanggal ( ). Nappal kibontott sárga színű jelzőzászló vagy az egyik kar, sötétben fehér fényű kézi jelzőlámpa függőleges irányban fel- és lefelé mozgatása a mozdonyvezető felé. A látható jelzést szükség esetén ki kell egészíteni a jelzősíppal adott egy hosszú hanggal ( ). Nappal kibontott sárga színű jelzőzászló vagy az egyik kar, sötétben fehér fényű kézi jelzőlámpa ide-oda mozgatása vízszintes irányban, a mozdonyvezető felé. A látható jelzést szükség esetén ki kell egészíteni a jelzősíppal adott egy rövid és egy hosszú hanggal ( ). Nappal kibontott sárga színű jelzőzászlónak, sötétben a fehér fényű kézi jelzőlámpának mellmagasságban, kisívben, gyors mozdulattal a törzstől kifelé lendítése. Nappal kibontott sárga színű jelzőzászlónak, sötétben fehér fényű kézi jelzőlámpának a föld közelében, vízszintes irányban, rövid mozdulatokkal ide-oda mozgatása, és ezután a szükséges Közeledj felém! vagy Távolodj tőlem! jelzés látható részének adása a mozdonyvezető felé. A szükséges Közeledj felém! vagy Távolodj tőlem! jelzés látható részének gyors ütemben történő adása a mozdonyvezető felé. A Közeledj felém! jelzés látható részének rövid mozdulatú adása a mozdonyvezető felé írásbeli vizsga 8 / május 14.

9 7. feladat 6 pont Válassza ki a helyes fogalommeghatározást az alábbiak közül! Válaszát húzza alá vagy karikázza be! Mit nevezünk fényjelzőnek? a) Olyan helyhez kötött jelző, amely a jelzéseket napszaktól függetlenül jelzőfénnyel adja. Amennyiben a fényjelző egy fénnyel sem ad jelzést (a jelző sötét), a követendő eljárást az F.2. Forgalmi Utasítás tartalmazza. b) Valamennyi olyan jelző, amely fényeivel fejezi ki jelzéseit. Amennyiben fényjelzést nem ad, akkor nem tekinthető fényjelzőnek. c) Minden olyan jelző, amely fényjelzést ad. Mi a szabványos állás (alapállás)? a) Az állomási és nyíltvonali berendezések, valamint a hozzájuk tartozó jelzők, váltók és egyéb szerkezeti elemek közlekedés közben meghatározott helyzete. b) A szolgálati helyen lévő jelzők olyan állása, amelyet a főjelző és a hozzá tartozó berendezés meghatároz. c) Az állomási és nyíltvonali berendezések, valamint a hozzájuk tartozó jelzők, váltók és egyéb szerkezeti elemek közlekedésmentes időre meghatározott helyzete. Mit nevezünk biztosított tolatásjelzőnek? a) Biztosítóberendezéssel rendelkező szolgálati helyen, valamennyi helyhez kötött jelző, melyen a Szabad a tolatás jelzés csak meghatározott feltételek teljesülése esetén jelenhet meg. b) A szolgálati helyek biztosítóberendezéseinek hatáskörzetében alkalmazott olyan helyhez kötött jelző, amely lezárt vágányúton történő tolatást tesz lehetővé. c) Biztosított szolgálati helyen, egyes tolatásjelző, melyen a Szabad a tolatás jelzés csak meghatározott feltételek teljesülése esetén jelenhet meg. Mikor kell kezdő térközjelzőt alkalmazni? a) Nem biztosított állomások előtt minden esetben. b) Önműködő térközi közlekedésre berendezett pályán, ha a szolgálati helynek nincs kijárati jelzője, vagy ha van, de az nem ad előjelzést az első önműködő térközjelzőre. c) Térközi közlekedésre berendezett pályán, ha a szolgálati helynek nincs kijárati jelzője, vagy ha van, de az nem ad előjelzést az első önműködő térközjelzőre. Milyen szempontból lehet csoportosítani a jelzőket? a) Forgalmi, jelzést adó szerkezet, működés, biztosítottság. b) Forgalmi, jelzést adó szerkezet, működés. c) Forgalmi, működés, biztosítottság. Mi a jelzőkocsi? a) A haladási irányt tekintve a vonat utolsó járműve. b) A vonat műszaki szempontból beleértve a fékberendezést is utolsó üzemképes járműve. c) A vonat műszaki szempontból utolsó üzemképes járműve írásbeli vizsga 9 / május 14.

10 Kifejtendő szöveges feladatok 8. feladat Mutassa be a vasúti árufuvarozási folyamatot! 10 pont 9. feladat 8 pont Sorolja fel a kapcsolókészülékeket, amelyekkel a járművek összekapcsolása történhet! írásbeli vizsga 10 / május 14.

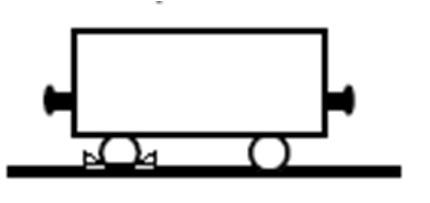

11 10. feladat Határozza meg a következő fogalmakat! 4 pont Jelzővel ellenőrzött útsorompó: Kijárati jelző: 11. feladat 6 pont Ismertesse az ábrák segítségével, hogyan kell kulccsal lezárható kocsifogó alátéttel a járműmegfutamodást megakadályozni a vágányokon, legfeljebb 2,5 -es esésig! 2011 írásbeli vizsga 11 / május 14.

12 12. feladat 8 pont Ismertesse az F. 2. sz. Forgalmi Utasítás előírása alapján a váltók szabványos állását! 13. feladat 10 pont Ismertesse a vágányút beállításának elrendelése utáni teendőket! Ügyeljen a helyes műveleti sorrendre! a). b). c). d). e). f). g). h). i).. j) írásbeli vizsga 12 / május 14.

13 14. feladat 4 pont Ismertesse a fertőtlenítendő és a hőnfutott kocsik besorozási szabályait! 2011 írásbeli vizsga 13 / május 14.

14 2011 írásbeli vizsga 14 / május 14.

15 2011 írásbeli vizsga 15 / május 14.

16 feladat pontszám sorszáma maximális elért maximális elért Teszt-jellegű, rövid 3. 8 szöveges választ igénylő feladatok Kifejtendő szöveges feladatok Az írásbeli vizsgarész pontszáma 100 dátum javító tanár Teszt-jellegű, rövid szöveges választ igénylő feladatok Kifejtendő szöveges feladatok pontszáma egész számra kerekítve programba elért beírt dátum dátum javító tanár jegyző 2011 írásbeli vizsga 16 / május 14.
