1 ZETRON DCS5020 digitális diszpécseri munkaállomás TETRA hálózathoz Breitner Gábor GPSCOM Kft.

2 Mi a DCS-5020? Digitális diszpécseri munkaállomás közepes és kis méretű irányító központok számára Kommunikáció és Információ egy felületen Integrált telefon és rádióhálózat kezelés Üzembiztos osztott intelligencia 1 15 diszpécser, 29 távközlési hálózat (TETRA, URH, GSM és Vezetékes telefon) Szabadon konfigurálható kezelői felület IP kapcsolat telephelyek között Flexibilis kialakítás (egyszerű bővítés)

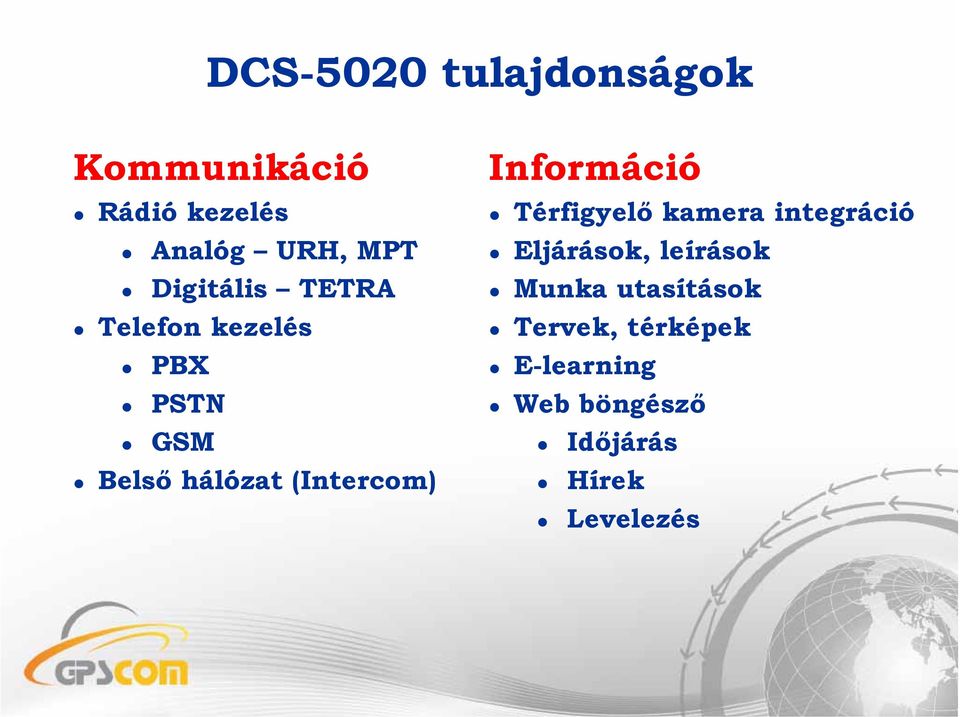

3 DCS-5020 tulajdonságok Kommunikáció Rádió kezelés Analóg URH, MPT Digitális TETRA Telefon kezelés PBX PSTN GSM Belső hálózat (Intercom) Információ Térfigyelő kamera integráció Eljárások, leírások Munka utasítások Tervek, térképek E-learning Web böngésző Időjárás Hírek Levelezés

4 ZETRON DCS-5020

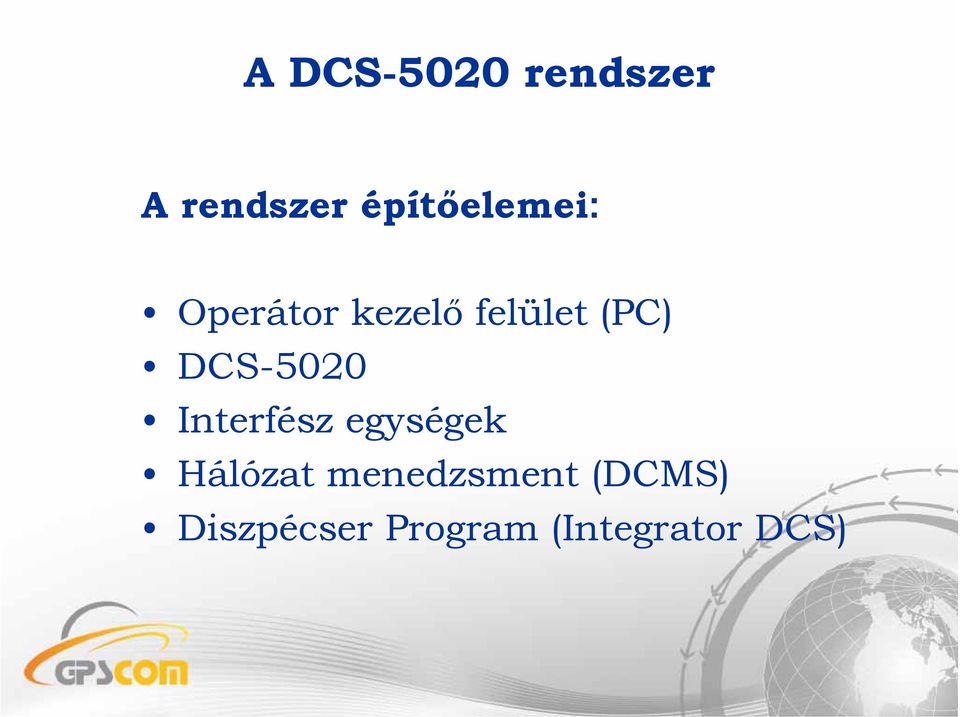

5 A DCS-5020 rendszer A rendszer építőelemei: Operátor kezelő felület (PC) DCS-5020 Interfész egységek Hálózat menedzsment (DCMS) Diszpécser Program (Integrator DCS)

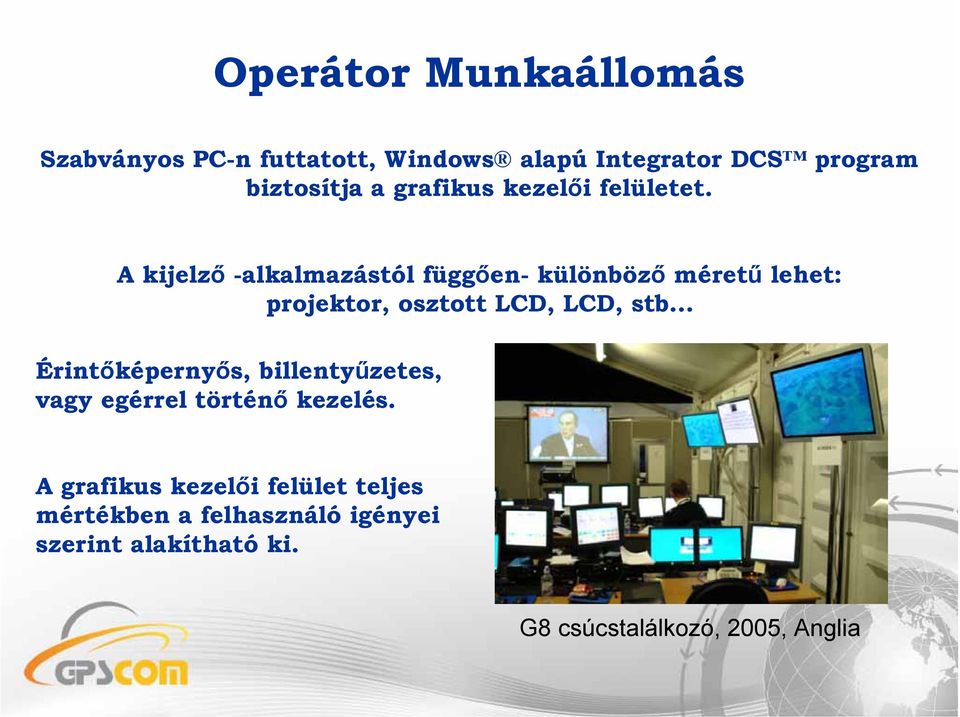

6 Operátor Munkaállomás Szabványos PC-n futtatott, Windows alapú Integrator DCS program biztosítja a grafikus kezelői felületet. A kijelző -alkalmazástól függően- különböző méretű lehet: projektor, osztott LCD, LCD, stb Érintőképernyős, billentyűzetes, vagy egérrel történő kezelés. A grafikus kezelői felület teljes mértékben a felhasználó igényei szerint alakítható ki. G8 csúcstalálkozó, 2005, Anglia

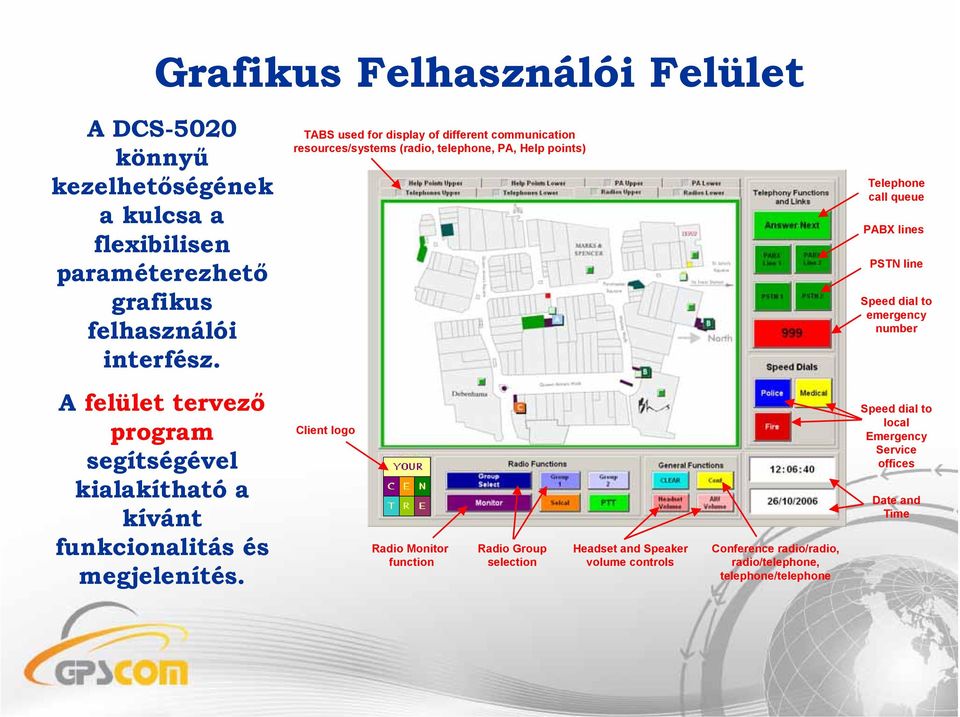

7 Grafikus Felhasználói Felület A DCS-5020 könnyű kezelhetőségének a kulcsa a flexibilisen paraméterezhető grafikus felhasználói interfész. A felület tervező program segítségével kialakítható a kívánt funkcionalitás és megjelenítés. TABS used for display of different communication resources/systems (radio, telephone, PA, Help points) Client logo Radio Monitor function Selcall stack with alias Radio Group selection Headset and Speaker volume controls Conference radio/radio, radio/telephone, telephone/telephone Telephone call queue PABX lines PSTN line Speed dial to emergency number Speed dial to local Emergency Service offices Date and Time

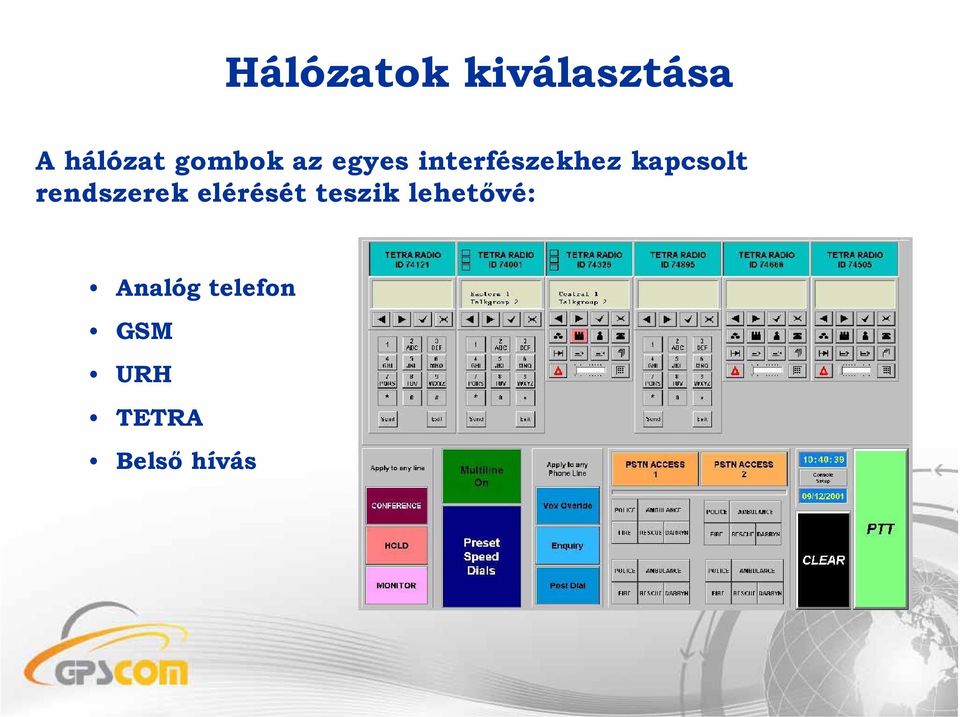

8 Hálózatok kiválasztása A hálózat gombok az egyes interfészekhez kapcsolt rendszerek elérését teszik lehetővé: Analóg telefon GSM URH TETRA Belső hívás

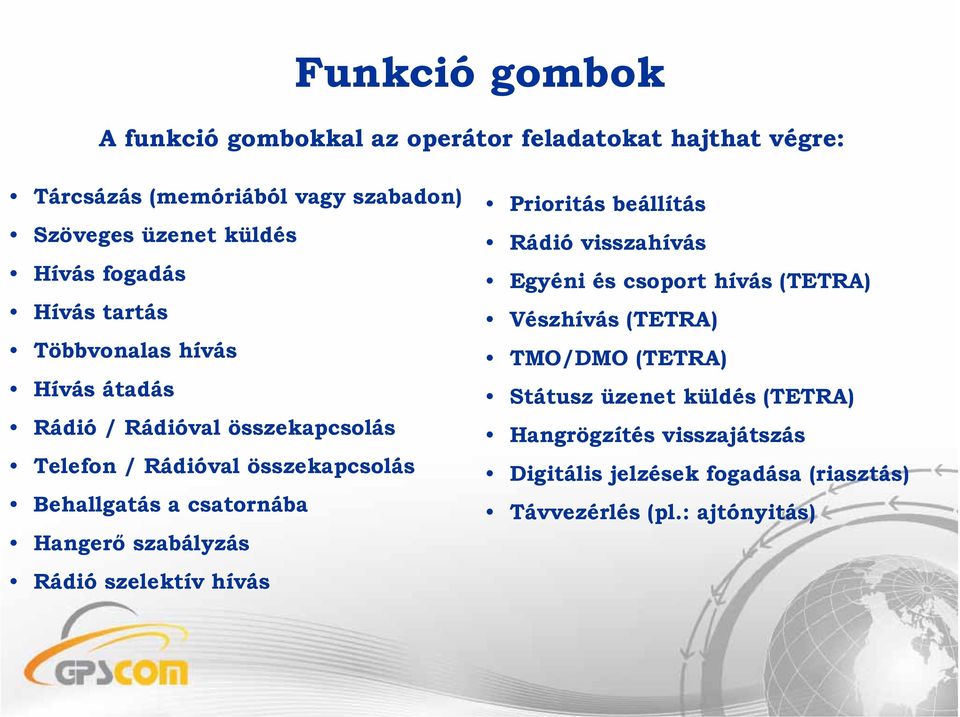

9 Funkció gombok A funkció gombokkal az operátor feladatokat hajthat végre: Tárcsázás (memóriából vagy szabadon) Szöveges üzenet küldés Hívás fogadás Hívás tartás Többvonalas hívás Hívás átadás Rádió / Rádióval összekapcsolás Telefon / Rádióval összekapcsolás Behallgatás a csatornába Hangerő szabályzás Rádió szelektív hívás Prioritás beállítás Rádió visszahívás Egyéni és csoport hívás (TETRA) Vészhívás (TETRA) TMO/DMO (TETRA) Státusz üzenet küldés (TETRA) Hangrögzítés visszajátszás Digitális jelzések fogadása (riasztás) Távvezérlés (pl.: ajtónyitás)

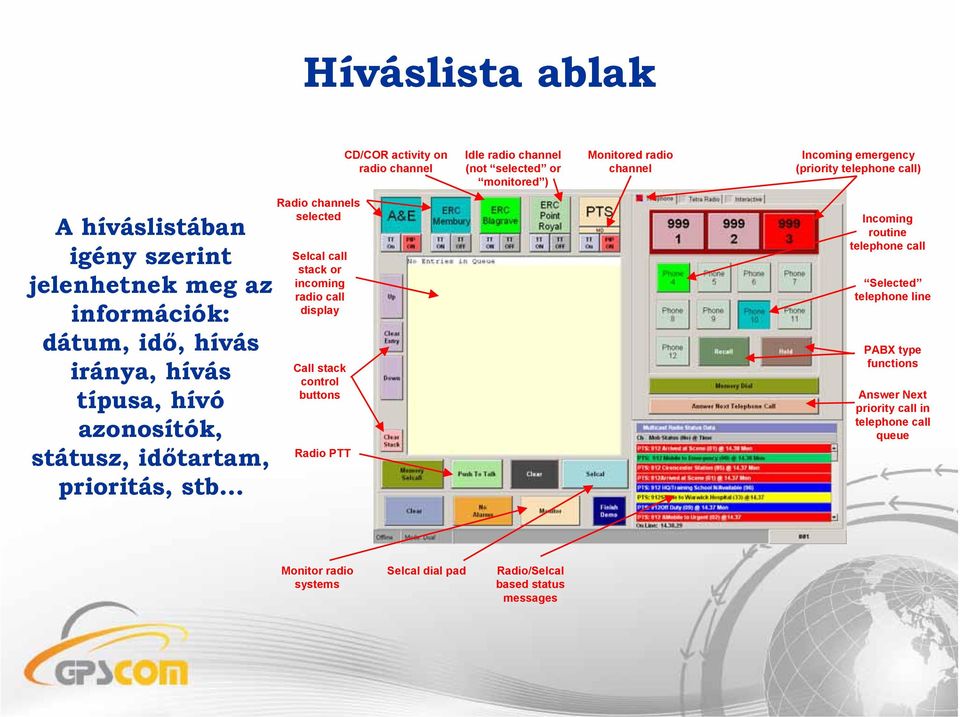

10 Híváslista ablak CD/COR activity on radio channel Idle radio channel (not selected or monitored ) Monitored radio channel Incoming emergency (priority telephone call) A híváslistában igény szerint jelenhetnek meg az információk: dátum, idő, hívás iránya, hívás típusa, hívó azonosítók, státusz, időtartam, prioritás, stb Radio channels selected Selcal call stack or incoming radio call display Call stack control buttons Radio PTT Incoming routine telephone call Selected telephone line PABX type functions Answer Next priority call in telephone call queue Monitor radio systems Selcal dial pad Radio/Selcal based status messages

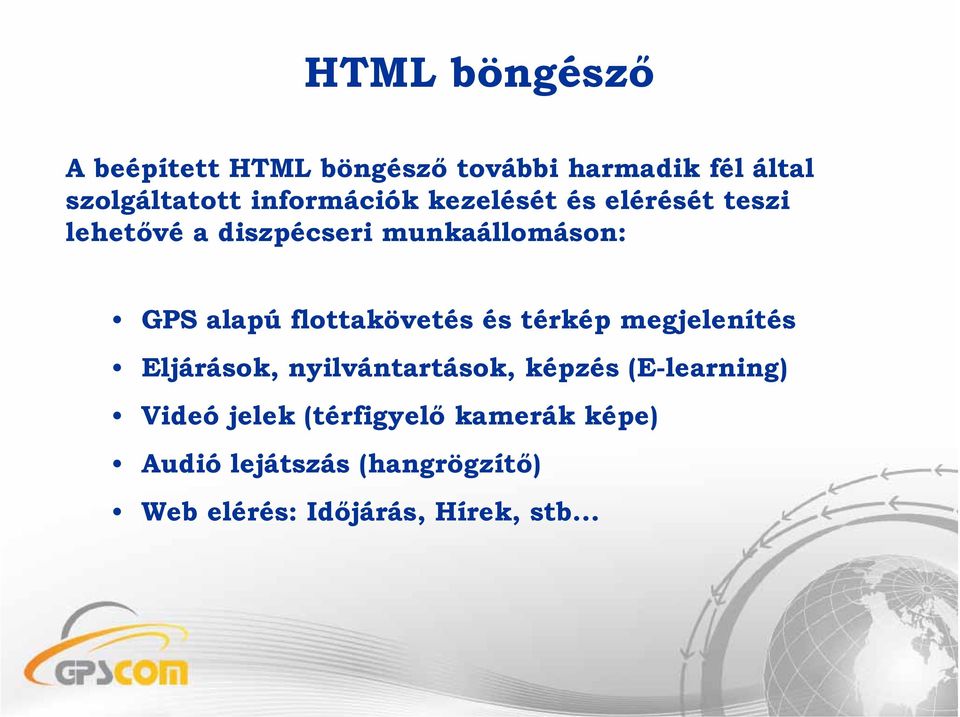

11 HTML böngésző A beépített HTML böngésző további harmadik fél által szolgáltatott információk kezelését és elérését teszi lehetővé a diszpécseri munkaállomáson: GPS alapú flottakövetés és térkép megjelenítés Eljárások, nyilvántartások, képzés (E-learning) Videó jelek (térfigyelő kamerák képe) Audió lejátszás (hangrögzítő) Web elérés: Időjárás, Hírek, stb

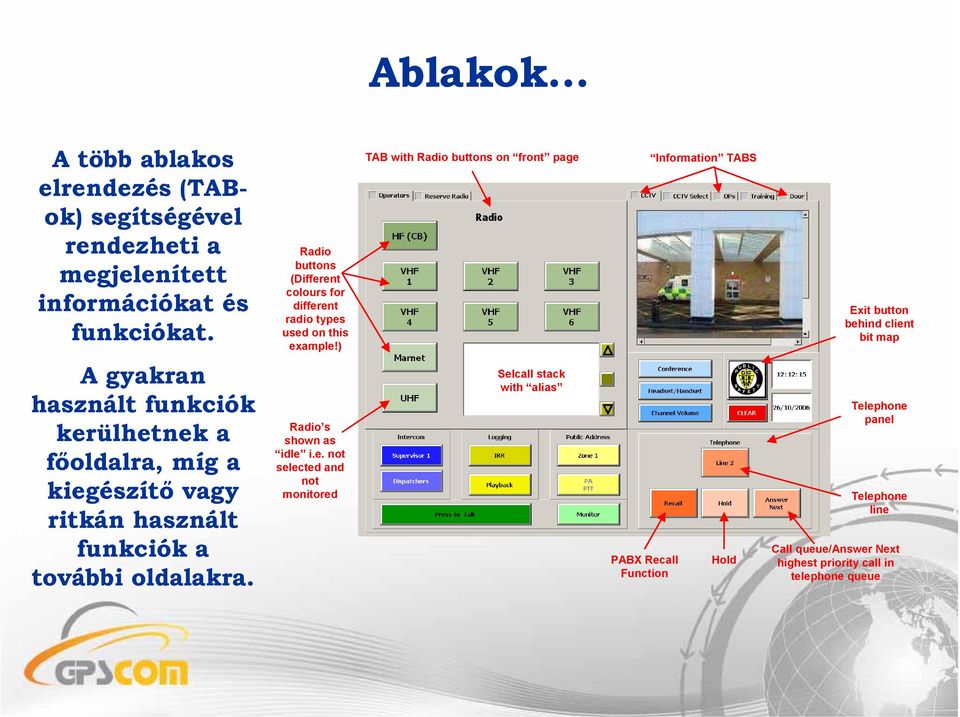

12 Ablakok A több ablakos elrendezés (TABok) segítségével rendezheti a megjelenített információkat és funkciókat. A gyakran használt funkciók kerülhetnek a főoldalra, míg a kiegészítő vagy ritkán használt funkciók a további oldalakra. Radio buttons (Different colours for different radio types used on this example!) Radio s shown as idle i.e. not selected and not monitored TAB with Radio buttons on front page Selcall stack with alias PABX Recall Function Information TABS Hold U P S A B L F E I C T Y Exit button behind client bit map Telephone panel Telephone line Call queue/answer Next highest priority call in telephone queue

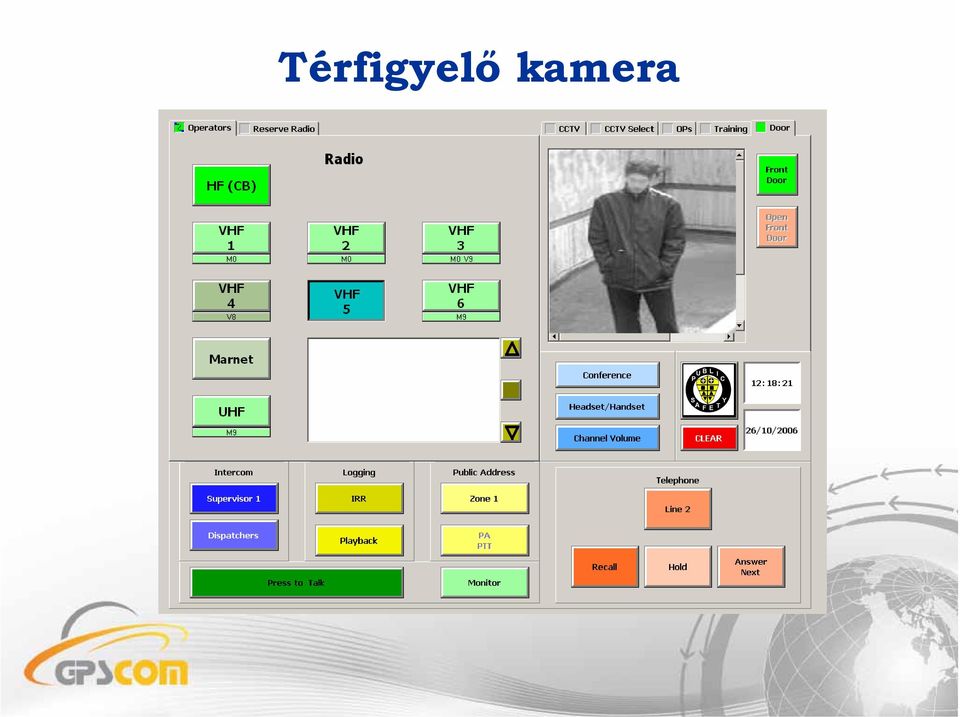

13 Térfigyelő kamera U B L I P C S A F E T Y

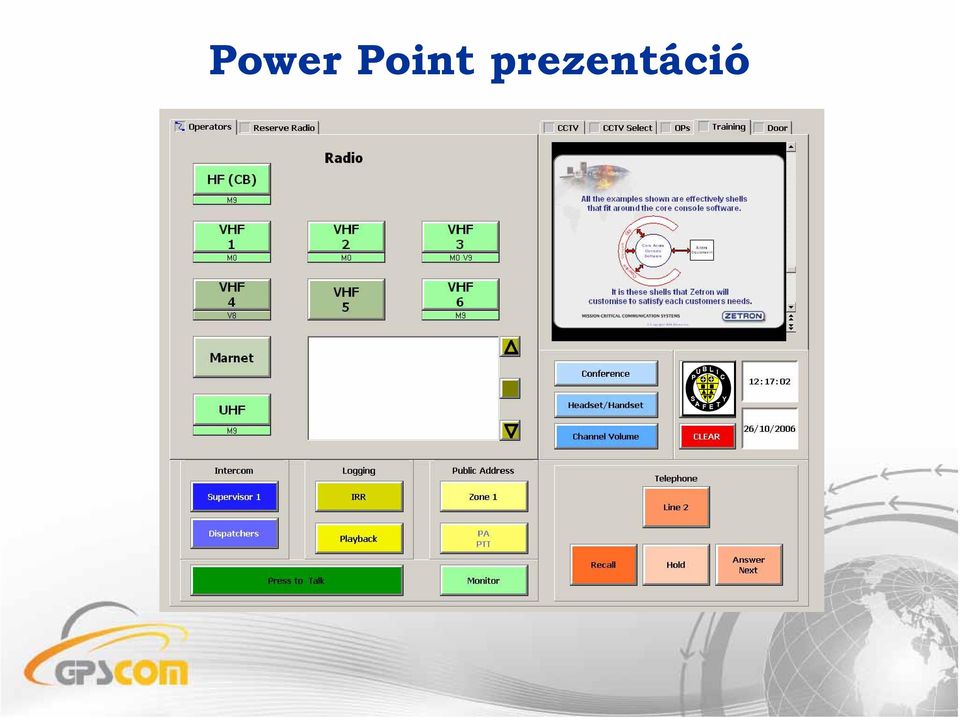

14 Power Point prezentáció U B L I P C S A F E T Y

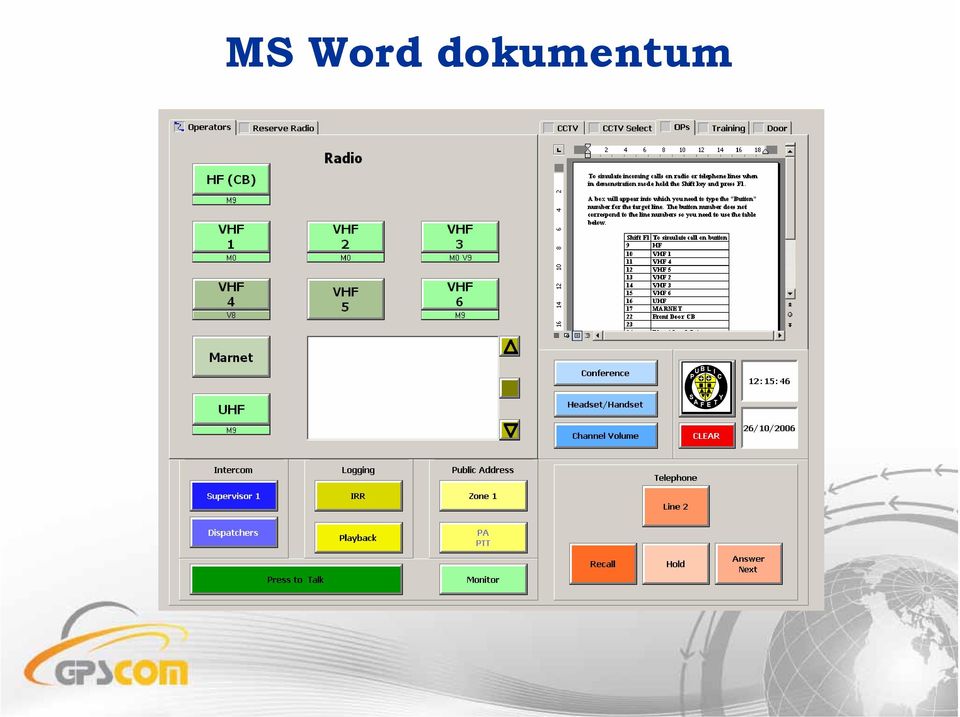

15 MS Word dokumentum U B L I P C S A F E T Y

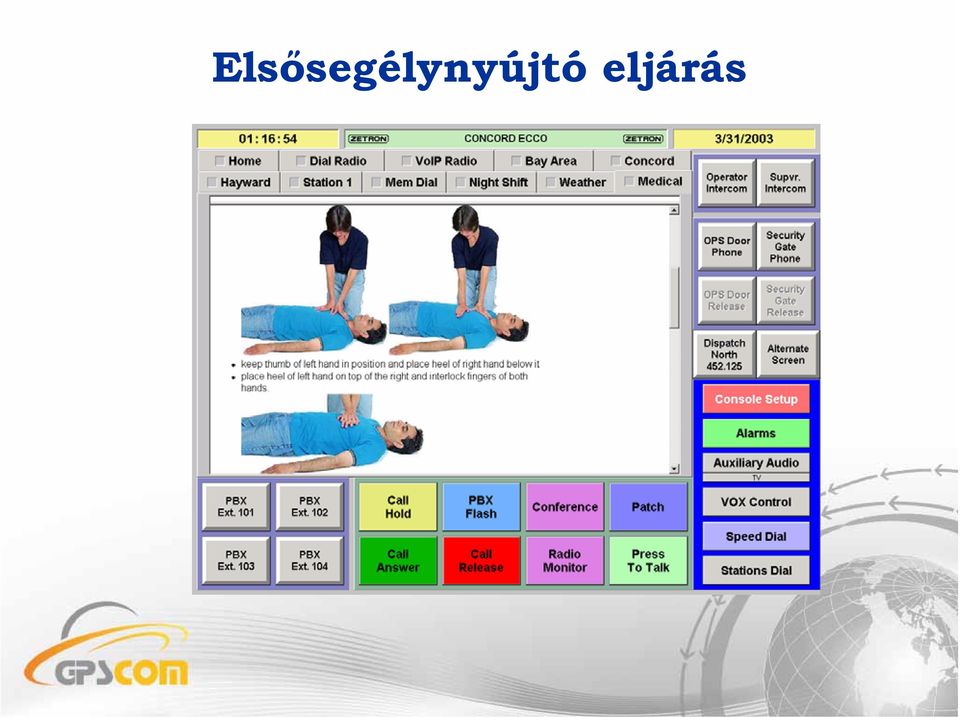

16 Elsősegélynyújtó eljárás

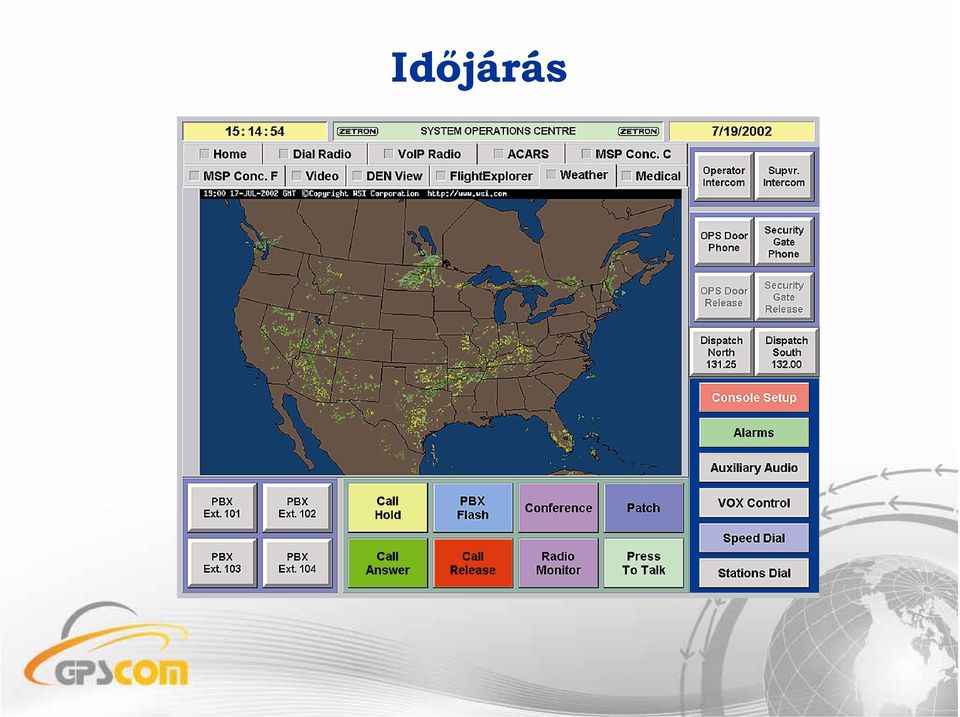

17 Időjárás

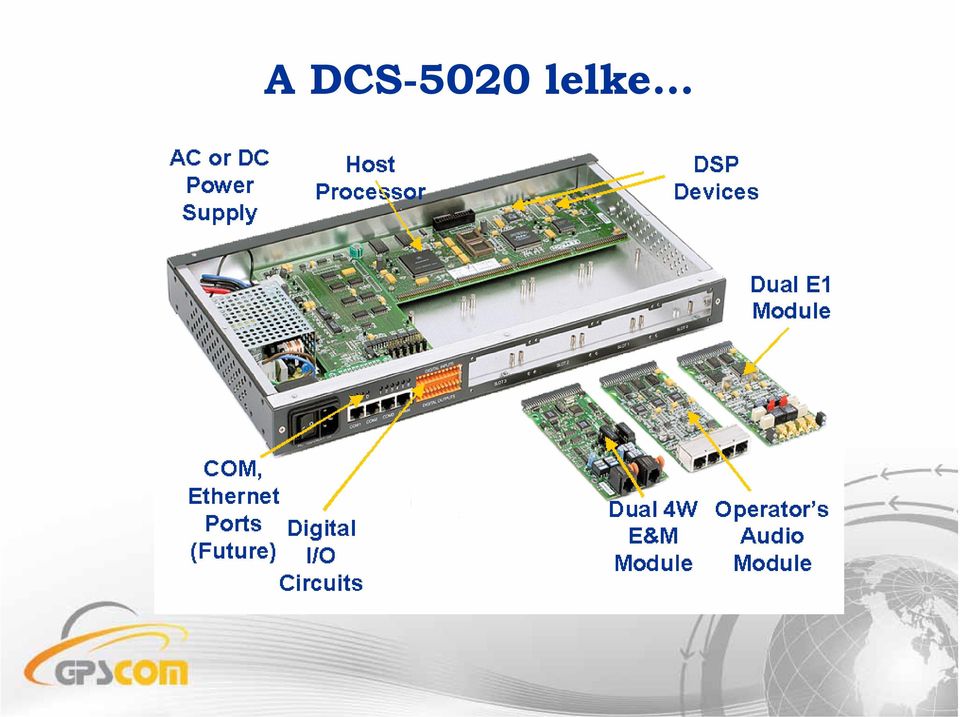

18 A DCS-5020 lelke

19 DCS-5020 A különböző távközlési eszközök összekapcsolását a DCS-5020 digitális vezérlő egység végzi. Minden egyes vezérlő egységhez 6 interfész csatlakoztatható, ami lehet telefon, rádió vagy operátori audió panel. További eszközök csatlakozásához E1 hálózaton összekötött vezérlő egységekre van szükség. Az E1 kapcsolat lehet üvegszál, koax, hálózati kábel és IP hálózat. Power NMS data Line interface Operator audio Digital backbone Slot 3 Slot 2 Slot 1 Slot 0 Console data I/O s

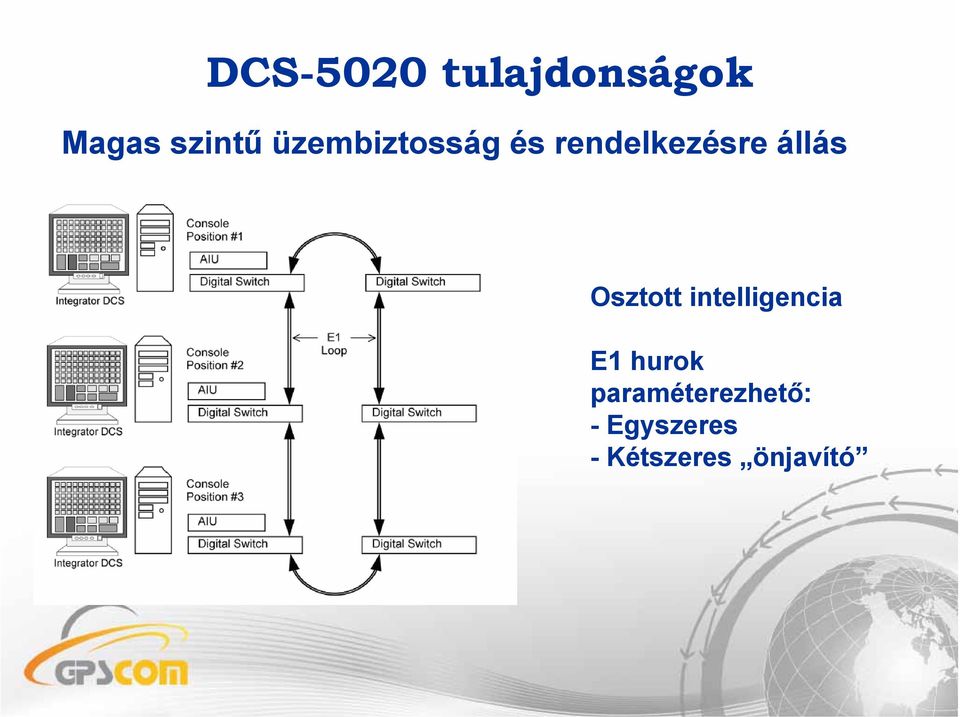

20 DCS-5020 tulajdonságok Magas szintű üzembiztosság és rendelkezésre állás Osztott intelligencia E1 hurok paraméterezhető: - Egyszeres - Kétszeres önjavító

21 Egy hálózat - több telephely Több telephely WAN kapcsolattal egy hálózatba köthető Azonnali információcsere és kommunikáció a diszpécserek között Összehangolt, gyors és hatékony intézkedési folyamat

22 Moduláris felépítés Választható interfész egységek: Analóg vezetékes vonal vagy PABX ISDN és GSM Analóg rádió 2/4 huzalos összeköttetéssel MPT1327 rendszer MAP28 interfészen keresztül TETRA hálózat rádió interfészen keresztül (PEI) TETRA hálózat direkt kapcsolat Interfész Kenwood, Motorola, Nokia, Sepura rádiókhoz RH rádió interfész (Codan vagy Barrett) Analóg vagy E1 interfész hangrögzítőhöz

23 TETRA vezeték nélküli kapcsolat A DCS-5020 diszpécseri munkaállomást rádiós interfészen keresztül is csatlakoztatni lehet a TETRA rendszerhez. A vezeték nélküli kapcsolatot sok üzemeltető előnyben részesíti a direkt kapcsolattal szemben, főleg biztonsági és költségtakarékossági szempontok miatt. A DCS-5020 vezetékes vonalon távkezelt TETRA rádiókhoz is kapcsolható a Model 232 interfész alkalmazásával.

24 TETRA hálózati csatlakozások

25 Tartalék diszpécser központ A DCS-5020 speciális alkalmazási területe a tartalék diszpécserközponti felhasználás. Amennyiben a hálózat egy része, vagy a fő diszpécser központ működésképtelenné válik, akkor egy DCS-5020-al felépített tartalék központ ideiglenesen átveszi a funkciókat és fenntartja a szervezet irányíthatóságát.

26 Különböző hálózatok összekapcsolása A DCS-5020 alkalmazásával átjárhatóvá válnak a különböző hálózatok. A diszpécser összekapcsolhat analóg URH felhasználókat digitális TETRA rendszerű készülékekkel, így a különböző hálózatokat üzemeltető szervezetek is képesek az együttműködésre.

27 Mobil Irányító Központ Mobil irányító központok alkalmazására rendezvények, balesetek, vészhelyzetek kezelése során lehet szükség. A DCS-5020 ideális megoldás erre az igényre! A diszpécser különböző távközlési hálózatokhoz férhet hozzá egyetlen felületen, így hatékonyan irányíthatja a hozzá beosztott egységeket.

28 Mobil Irányító Központ A Humberside-i (Anglia) rendőrség mobil irányító központjába a ZETRON DCS-5020 rendszert választották. 3 x Operátor munkahely 2 x VHF rádió 2 x TETRA rádió 2 x Telefon csatlakozás 1 x Repülési VHF rádió

29 DCS-5020 főbb tulajdonságok Méretezhető és flexibilis struktúra 1-15 operátor munkahely és 29 távközlési hálózat Interfész TETRA, URH, GSM vagy Vezetékes telefon hálózathoz Helyi (LAN) és távoli (WAN) hálózaton is üzemeltethető Grafikus Interfész a felhasználói igények szerint A képernyő kialakítás igény szerint alakítható Egyéni kialakítás lehetséges Érintőképernyő, eljárások beépíthetők, web böngésző Szabványos PC, mint operátori munkaállomás Szabadon választható PC és kijelző szállító Költség hatékony, könnyen szervizelhető és bővíthető

30 Összefoglalva Méretezhető és flexibilis Konfigurálható felhasználói felület Hálózatok közötti interoperabilitás Jövőbiztos technológia Biztos lehet a beruházási döntésében Gyorsan betanulható a kezelése Felhasználói igény szerint alakítható Tiszta asztal növeli a hatékonyságot Kommunikáció különböző rendszereken Analóg és digitális rendszerek együttműködése Megbízhatóság Szabvány interfészek Opciók Nem szükséges drága redundáns rendszer Költségkímélő támogatás és szerviz Úgy működik, ahogy Ön szeretné!

31 Basingstoke, UK Seattle, USA ZETRON cégről röviden Alapítás éve: 1980 (Seattle, Washington, USA) 28 éve a rádiós rendszer üzletágban 2007 májusa óta a KENWOOD leányvállalata 300 fő alkalmazott Rádiós rendszer fejlesztő és gyártó 100-nál is több termék és megoldás a kínálatában Világméretű jelenlét Amerika, Európa, Ausztrália
