A MORE opció segítségével válassza az Universe (U1/U2) pontot

Átírás

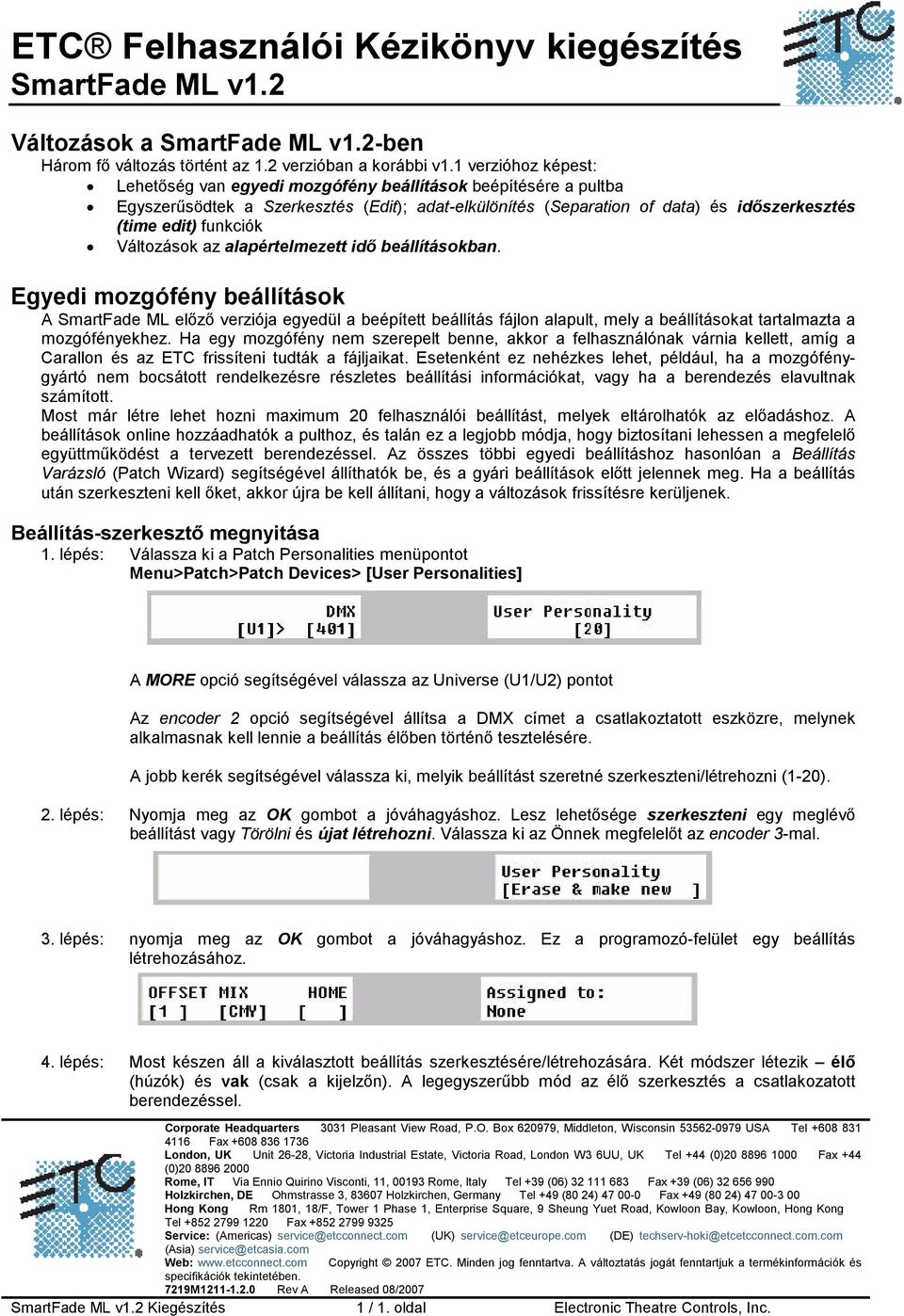

1 Változások a -ben Három fő változás történt az 1.2 verzióban a korábbi v1.1 verzióhoz képest: Lehetőség van egyedi mozgófény beállítások beépítésére a pultba Egyszerűsödtek a Szerkesztés (Edit); adat-elkülönítés (Separation of data) és időszerkesztés (time edit) funkciók Változások az alapértelmezett idő beállításokban. Egyedi mozgófény beállítások A SmartFade ML előző verziója egyedül a beépített beállítás fájlon alapult, mely a beállításokat tartalmazta a mozgófényekhez. Ha egy mozgófény nem szerepelt benne, akkor a felhasználónak várnia kellett, amíg a Carallon és az ETC frissíteni tudták a fájljaikat. Esetenként ez nehézkes lehet, például, ha a mozgófénygyártó nem bocsátott rendelkezésre részletes beállítási információkat, vagy ha a berendezés elavultnak számított. Most már létre lehet hozni maximum 20 felhasználói beállítást, melyek eltárolhatók az előadáshoz. A beállítások online hozzáadhatók a pulthoz, és talán ez a legjobb módja, hogy biztosítani lehessen a megfelelő együttműködést a tervezett berendezéssel. Az összes többi egyedi beállításhoz hasonlóan a Beállítás Varázsló (Patch Wizard) segítségével állíthatók be, és a gyári beállítások előtt jelennek meg. Ha a beállítás után szerkeszteni kell őket, akkor újra be kell állítani, hogy a változások frissítésre kerüljenek. Beállítás-szerkesztő megnyitása 1. lépés: Válassza ki a Patch Personalities menüpontot Menu>Patch>Patch Devices> [User Personalities] A MORE opció segítségével válassza az Universe (U1/U2) pontot Az encoder 2 opció segítségével állítsa a DMX címet a csatlakoztatott eszközre, melynek alkalmasnak kell lennie a beállítás élőben történő tesztelésére. A jobb kerék segítségével válassza ki, melyik beállítást szeretné szerkeszteni/létrehozni (1-20). 2. lépés: Nyomja meg az OK gombot a jóváhagyáshoz. Lesz lehetősége szerkeszteni egy meglévő beállítást vagy Törölni és újat létrehozni. Válassza ki az Önnek megfelelőt az encoder 3-mal. 3. lépés: nyomja meg az OK gombot a jóváhagyáshoz. Ez a programozó-felület egy beállítás létrehozásához. 4. lépés: Most készen áll a kiválasztott beállítás szerkesztésére/létrehozására. Két módszer létezik élő (húzók) és vak (csak a kijelzőn). A legegyszerűbb mód az élő szerkesztés a csatlakozatott berendezéssel. Corporate Headquarters 3031 Pleasant View Road, P.O. Box , Middleton, Wisconsin USA Tel Fax London, UK Unit 26-28, Victoria Industrial Estate, Victoria Road, London W3 6UU, UK Tel +44 (0) Fax +44 (0) Rome, IT Via Ennio Quirino Visconti, 11, Rome, Italy Tel +39 (06) Fax +39 (06) Holzkirchen, DE Ohmstrasse 3, Holzkirchen, Germany Tel +49 (80 24) Fax +49 (80 24) Hong Kong Rm 1801, 18/F, Tower 1 Phase 1, Enterprise Square, 9 Sheung Yuet Road, Kowloon Bay, Kowloon, Hong Kong Tel Fax Service: (Americas) service@etcconnect.com (UK) service@etceurope.com (DE) techserv-hoki@etcetcconnect.com.com (Asia) service@etcasia.com Web: Copyright 2007 ETC. Minden jog fenntartva. A változtatás jogát fenntartjuk a termékinformációk és specifikációk tekintetében. 7219M Rev A Released 08/2007 Kiegészítés 1 / 1. oldal Electronic Theatre Controls, Inc.

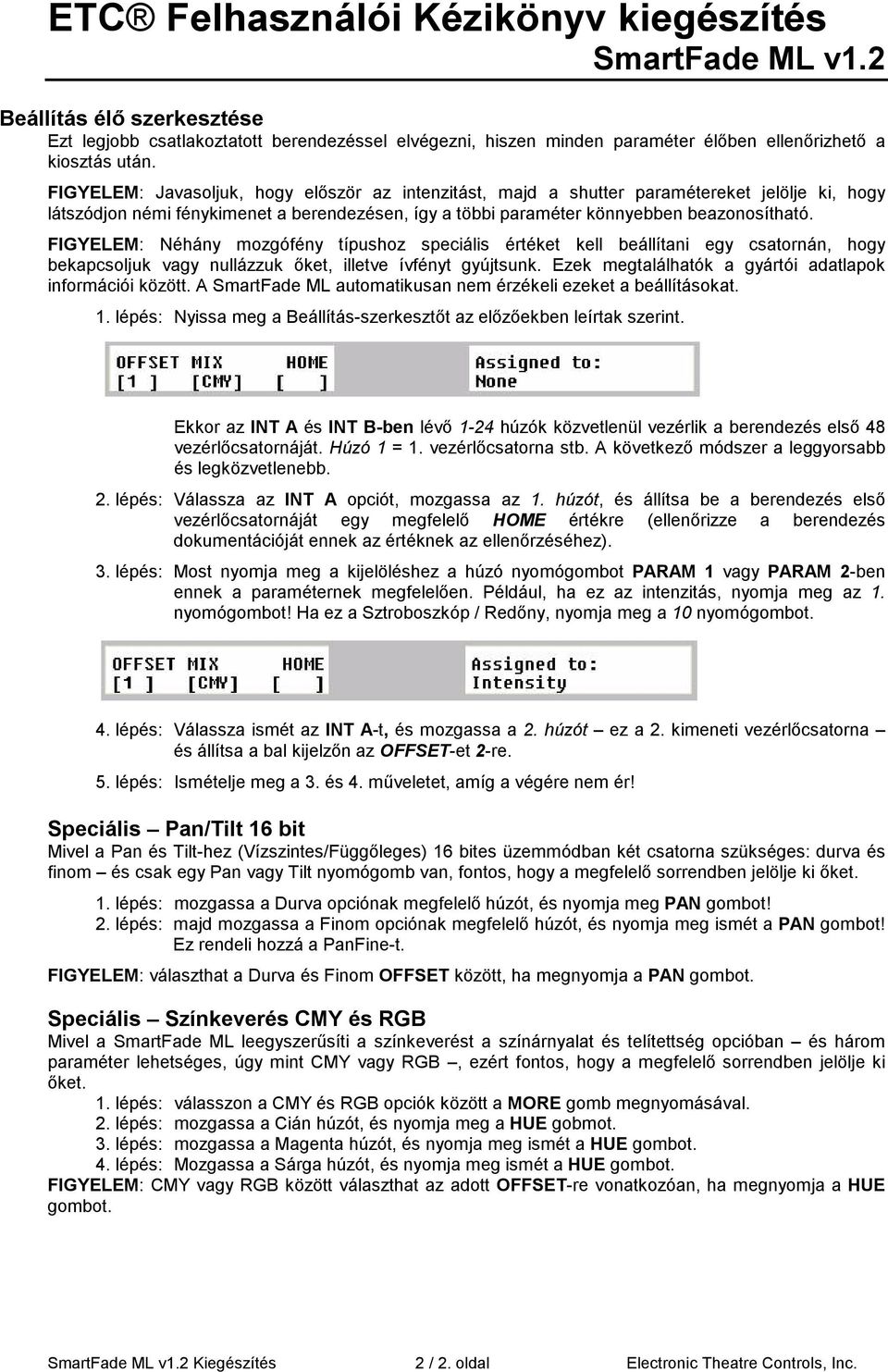

2 Beállítás élő szerkesztése Ezt legjobb csatlakoztatott berendezéssel elvégezni, hiszen minden paraméter élőben ellenőrizhető a kiosztás után. FIGYELEM: Javasoljuk, hogy először az intenzitást, majd a shutter paramétereket jelölje ki, hogy látszódjon némi fénykimenet a berendezésen, így a többi paraméter könnyebben beazonosítható. FIGYELEM: Néhány mozgófény típushoz speciális értéket kell beállítani egy csatornán, hogy bekapcsoljuk vagy nullázzuk őket, illetve ívfényt gyújtsunk. Ezek megtalálhatók a gyártói adatlapok információi között. A SmartFade ML automatikusan nem érzékeli ezeket a beállításokat. 1. lépés: Nyissa meg a Beállítás-szerkesztőt az előzőekben leírtak szerint. Ekkor az INT A és INT B-ben lévő 1-24 húzók közvetlenül vezérlik a berendezés első 48 vezérlőcsatornáját. Húzó 1 = 1. vezérlőcsatorna stb. A következő módszer a leggyorsabb és legközvetlenebb. 2. lépés: Válassza az INT A opciót, mozgassa az 1. húzót, és állítsa be a berendezés első vezérlőcsatornáját egy megfelelő HOME értékre (ellenőrizze a berendezés dokumentációját ennek az értéknek az ellenőrzéséhez). 3. lépés: Most nyomja meg a kijelöléshez a húzó nyomógombot PARAM 1 vagy PARAM 2-ben ennek a paraméternek megfelelően. Például, ha ez az intenzitás, nyomja meg az 1. nyomógombot! Ha ez a Sztroboszkóp / Redőny, nyomja meg a 10 nyomógombot. 4. lépés: Válassza ismét az INT A-t, és mozgassa a 2. húzót ez a 2. kimeneti vezérlőcsatorna és állítsa a bal kijelzőn az OFFSET-et 2-re. 5. lépés: Ismételje meg a 3. és 4. műveletet, amíg a végére nem ér! Speciális Pan/Tilt 16 bit Mivel a Pan és Tilt-hez (Vízszintes/Függőleges) 16 bites üzemmódban két csatorna szükséges: durva és finom és csak egy Pan vagy Tilt nyomógomb van, fontos, hogy a megfelelő sorrendben jelölje ki őket. 1. lépés: mozgassa a Durva opciónak megfelelő húzót, és nyomja meg PAN gombot! 2. lépés: majd mozgassa a Finom opciónak megfelelő húzót, és nyomja meg ismét a PAN gombot! Ez rendeli hozzá a PanFine-t. FIGYELEM: választhat a Durva és Finom OFFSET között, ha megnyomja a PAN gombot. Speciális Színkeverés CMY és RGB Mivel a SmartFade ML leegyszerűsíti a színkeverést a színárnyalat és telítettség opcióban és három paraméter lehetséges, úgy mint CMY vagy RGB, ezért fontos, hogy a megfelelő sorrendben jelölje ki őket. 1. lépés: válasszon a CMY és RGB opciók között a MORE gomb megnyomásával. 2. lépés: mozgassa a Cián húzót, és nyomja meg a HUE gobmot. 3. lépés: mozgassa a Magenta húzót, és nyomja meg ismét a HUE gombot. 4. lépés: Mozgassa a Sárga húzót, és nyomja meg ismét a HUE gombot. FIGYELEM: CMY vagy RGB között választhat az adott OFFSET-re vonatkozóan, ha megnyomja a HUE gombot. Kiegészítés 2 / 2. oldal Electronic Theatre Controls, Inc.

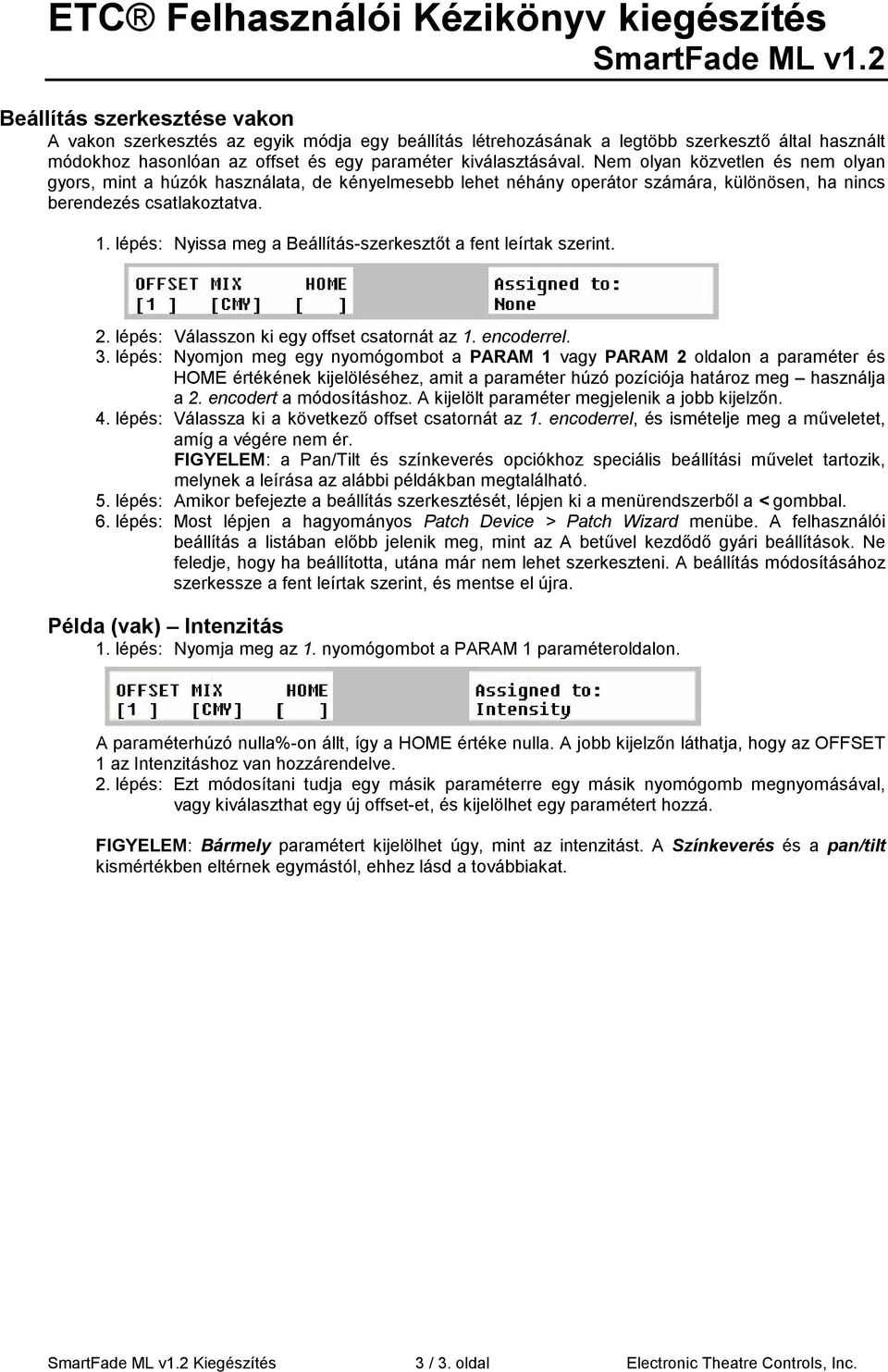

3 Beállítás szerkesztése vakon A vakon szerkesztés az egyik módja egy beállítás létrehozásának a legtöbb szerkesztő által használt módokhoz hasonlóan az offset és egy paraméter kiválasztásával. Nem olyan közvetlen és nem olyan gyors, mint a húzók használata, de kényelmesebb lehet néhány operátor számára, különösen, ha nincs berendezés csatlakoztatva. 1. lépés: Nyissa meg a Beállítás-szerkesztőt a fent leírtak szerint. 2. lépés: Válasszon ki egy offset csatornát az 1. encoderrel. 3. lépés: Nyomjon meg egy nyomógombot a PARAM 1 vagy PARAM 2 oldalon a paraméter és HOME értékének kijelöléséhez, amit a paraméter húzó pozíciója határoz meg használja a 2. encodert a módosításhoz. A kijelölt paraméter megjelenik a jobb kijelzőn. 4. lépés: Válassza ki a következő offset csatornát az 1. encoderrel, és ismételje meg a műveletet, amíg a végére nem ér. FIGYELEM: a Pan/Tilt és színkeverés opciókhoz speciális beállítási művelet tartozik, melynek a leírása az alábbi példákban megtalálható. 5. lépés: Amikor befejezte a beállítás szerkesztését, lépjen ki a menürendszerből a < gombbal. 6. lépés: Most lépjen a hagyományos Patch Device > Patch Wizard menübe. A felhasználói beállítás a listában előbb jelenik meg, mint az A betűvel kezdődő gyári beállítások. Ne feledje, hogy ha beállította, utána már nem lehet szerkeszteni. A beállítás módosításához szerkessze a fent leírtak szerint, és mentse el újra. Példa (vak) Intenzitás 1. lépés: Nyomja meg az 1. nyomógombot a PARAM 1 paraméteroldalon. A paraméterhúzó nulla%-on állt, így a HOME értéke nulla. A jobb kijelzőn láthatja, hogy az OFFSET 1 az Intenzitáshoz van hozzárendelve. 2. lépés: Ezt módosítani tudja egy másik paraméterre egy másik nyomógomb megnyomásával, vagy kiválaszthat egy új offset-et, és kijelölhet egy paramétert hozzá. FIGYELEM: Bármely paramétert kijelölhet úgy, mint az intenzitást. A Színkeverés és a pan/tilt kismértékben eltérnek egymástól, ehhez lásd a továbbiakat. Kiegészítés 3 / 3. oldal Electronic Theatre Controls, Inc.

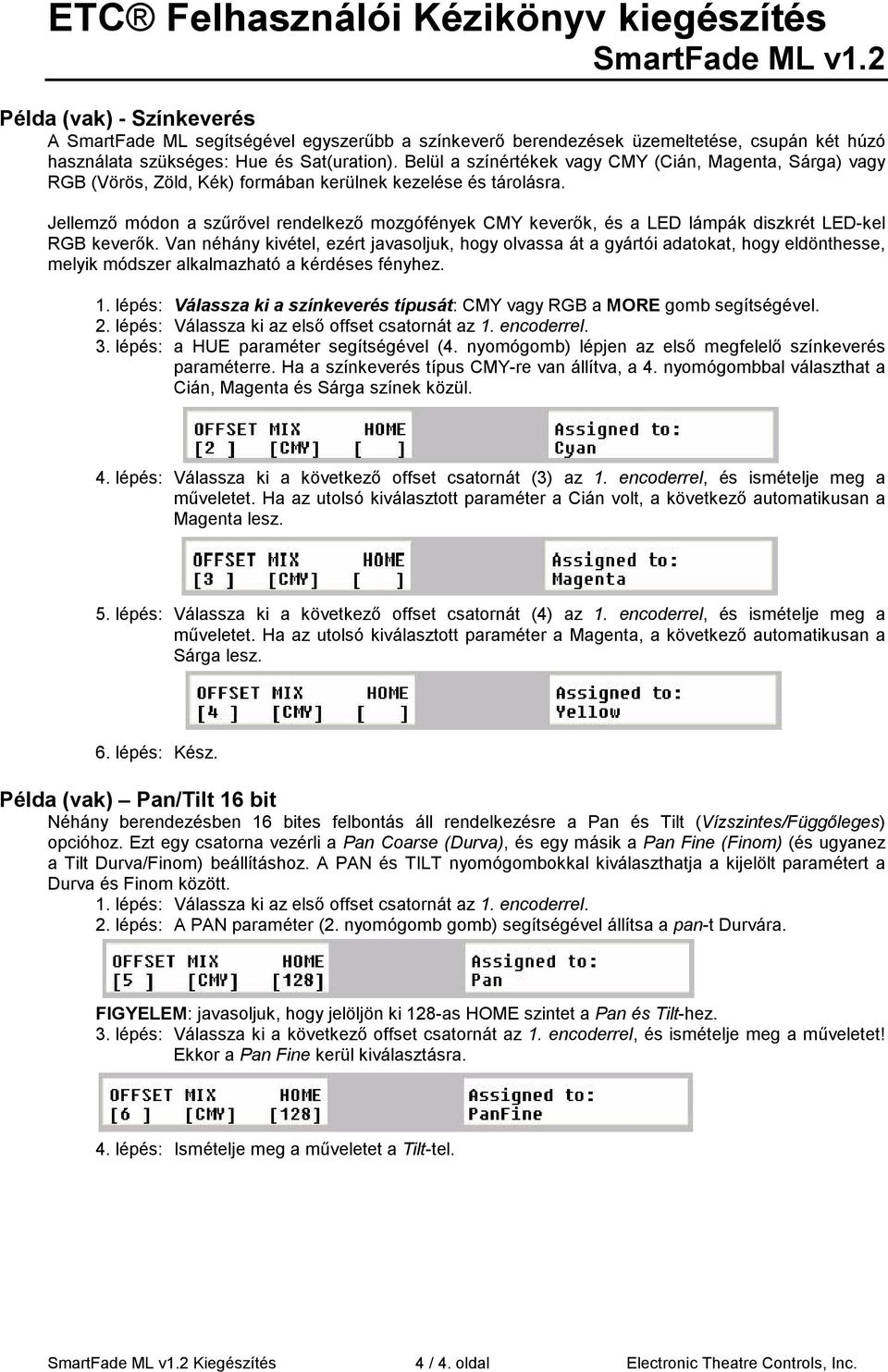

4 Példa (vak) - Színkeverés A SmartFade ML segítségével egyszerűbb a színkeverő berendezések üzemeltetése, csupán két húzó használata szükséges: Hue és Sat(uration). Belül a színértékek vagy CMY (Cián, Magenta, Sárga) vagy RGB (Vörös, Zöld, Kék) formában kerülnek kezelése és tárolásra. Jellemző módon a szűrővel rendelkező mozgófények CMY keverők, és a LED lámpák diszkrét LED-kel RGB keverők. Van néhány kivétel, ezért javasoljuk, hogy olvassa át a gyártói adatokat, hogy eldönthesse, melyik módszer alkalmazható a kérdéses fényhez. 1. lépés: Válassza ki a színkeverés típusát: CMY vagy RGB a MORE gomb segítségével. 2. lépés: Válassza ki az első offset csatornát az 1. encoderrel. 3. lépés: a HUE paraméter segítségével (4. nyomógomb) lépjen az első megfelelő színkeverés paraméterre. Ha a színkeverés típus CMY-re van állítva, a 4. nyomógombbal választhat a Cián, Magenta és Sárga színek közül. 4. lépés: Válassza ki a következő offset csatornát (3) az 1. encoderrel, és ismételje meg a műveletet. Ha az utolsó kiválasztott paraméter a Cián volt, a következő automatikusan a Magenta lesz. 5. lépés: Válassza ki a következő offset csatornát (4) az 1. encoderrel, és ismételje meg a műveletet. Ha az utolsó kiválasztott paraméter a Magenta, a következő automatikusan a Sárga lesz. 6. lépés: Kész. Példa (vak) Pan/Tilt 16 bit Néhány berendezésben 16 bites felbontás áll rendelkezésre a Pan és Tilt (Vízszintes/Függőleges) opcióhoz. Ezt egy csatorna vezérli a Pan Coarse (Durva), és egy másik a Pan Fine (Finom) (és ugyanez a Tilt Durva/Finom) beállításhoz. A PAN és TILT nyomógombokkal kiválaszthatja a kijelölt paramétert a Durva és Finom között. 1. lépés: Válassza ki az első offset csatornát az 1. encoderrel. 2. lépés: A PAN paraméter (2. nyomógomb gomb) segítségével állítsa a pan-t Durvára. FIGYELEM: javasoljuk, hogy jelöljön ki 128-as HOME szintet a Pan és Tilt-hez. 3. lépés: Válassza ki a következő offset csatornát az 1. encoderrel, és ismételje meg a műveletet! Ekkor a Pan Fine kerül kiválasztásra. 4. lépés: Ismételje meg a műveletet a Tilt-tel. Kiegészítés 4 / 4. oldal Electronic Theatre Controls, Inc.

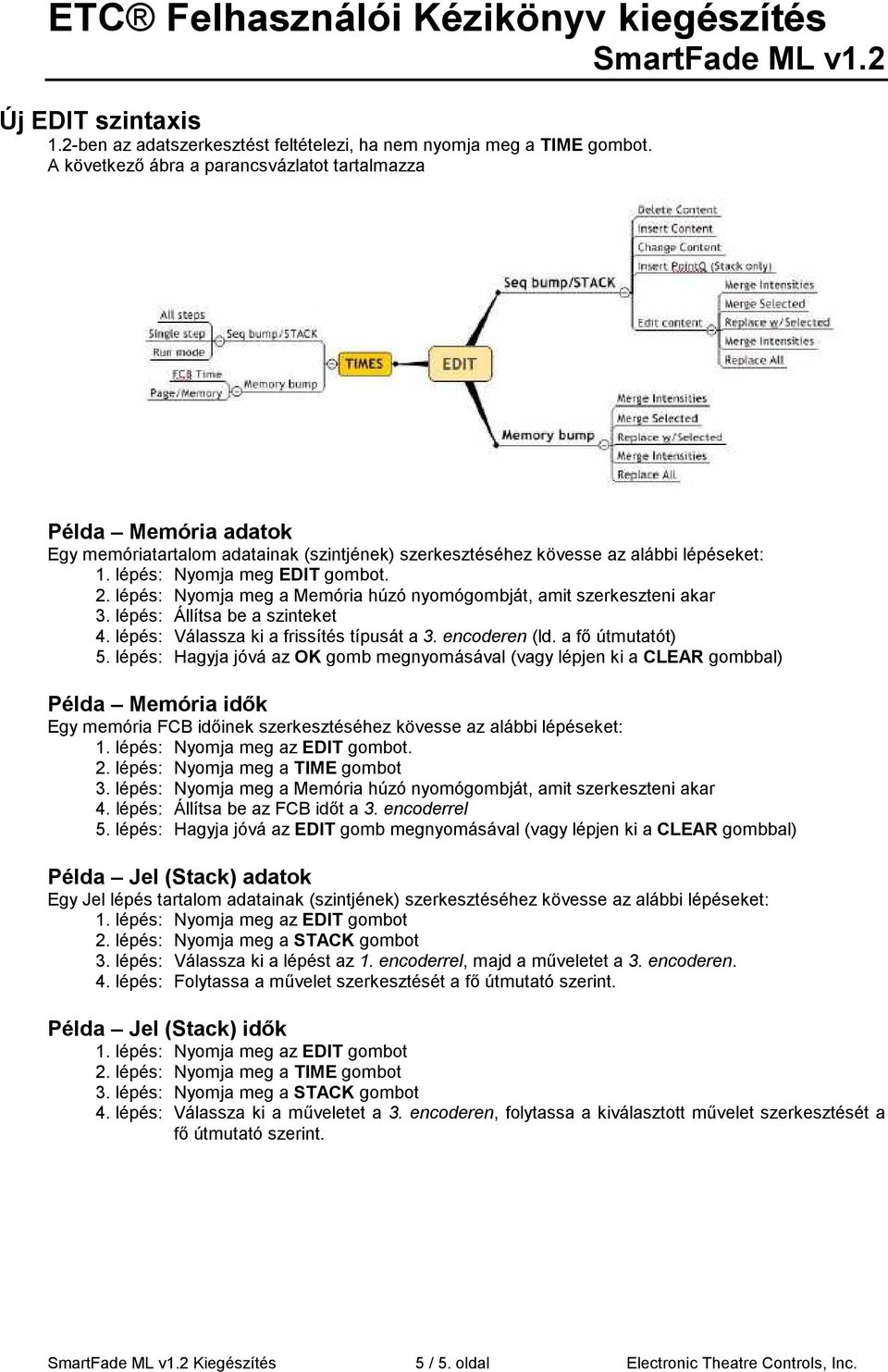

5 Új EDIT szintaxis 1.2-ben az adatszerkesztést feltételezi, ha nem nyomja meg a TIME gombot. A következő ábra a parancsvázlatot tartalmazza Példa Memória adatok Egy memóriatartalom adatainak (szintjének) szerkesztéséhez kövesse az alábbi lépéseket: 1. lépés: Nyomja meg EDIT gombot. 2. lépés: Nyomja meg a Memória húzó nyomógombját, amit szerkeszteni akar 3. lépés: Állítsa be a szinteket 4. lépés: Válassza ki a frissítés típusát a 3. encoderen (ld. a fő útmutatót) 5. lépés: Hagyja jóvá az OK gomb megnyomásával (vagy lépjen ki a CLEAR gombbal) Példa Memória idők Egy memória FCB időinek szerkesztéséhez kövesse az alábbi lépéseket: 1. lépés: Nyomja meg az EDIT gombot. 2. lépés: Nyomja meg a TIME gombot 3. lépés: Nyomja meg a Memória húzó nyomógombját, amit szerkeszteni akar 4. lépés: Állítsa be az FCB időt a 3. encoderrel 5. lépés: Hagyja jóvá az EDIT gomb megnyomásával (vagy lépjen ki a CLEAR gombbal) Példa Jel (Stack) adatok Egy Jel lépés tartalom adatainak (szintjének) szerkesztéséhez kövesse az alábbi lépéseket: 1. lépés: Nyomja meg az EDIT gombot 2. lépés: Nyomja meg a STACK gombot 3. lépés: Válassza ki a lépést az 1. encoderrel, majd a műveletet a 3. encoderen. 4. lépés: Folytassa a művelet szerkesztését a fő útmutató szerint. Példa Jel (Stack) idők 1. lépés: Nyomja meg az EDIT gombot 2. lépés: Nyomja meg a TIME gombot 3. lépés: Nyomja meg a STACK gombot 4. lépés: Válassza ki a műveletet a 3. encoderen, folytassa a kiválasztott művelet szerkesztését a fő útmutató szerint. Kiegészítés 5 / 5. oldal Electronic Theatre Controls, Inc.

6 Alapértelmezett idők A korábbi alapértelmezett Sneak (Beállás) és Speed Limit (Sebesség-korlátozás) idők helyett két új alapértelmezett idő van: Elsötétítve mozgatás Az Elsötétítve mozgatás az FCB paraméterek mozgatására használt idővezérlés egy Jel lépésben, mely a MOVE DARK = on beállítással kerül beprogramozásra, és ahol az adott berendezés intenzitás elérte a nullát. Paletta Idő A Paletta idő beállítás befolyásolja a sebességet, ahogy a berendezés-paraméterek módosulnak, amikor egy paletta kiválasztásra kerül közvetlenül a Device Select gombok segítségével. 1. lépés: Válassza a Patch Personalities menüpontot Menu>Setup>Default Times> [FCB Times] 2. lépés: Állítsa be az 1. encoder segítségével az Elsötétítve mozgatás idejét, vagy a 3. encoderrel a Paletta Időt. 3. lépés: Lépjen ki a << gombbal. Kiegészítés 6 / 6. oldal Electronic Theatre Controls, Inc.
