1 Digitális fényképezés Látás, színkeverés, CCD érzékelők, digitális fényképezőgépek

2 A fény elektromágneses hullám. A látható fény hullámhossza: nm. A fény hullámhosszát színként érzékeljük. Terjedési sebessége vákuumban: m/sec. A fény

3 Az emberi szem felépítése Ideghártya Szaruhártya Fovea Szemlencse Idegrostok Pupilla Üvegtest

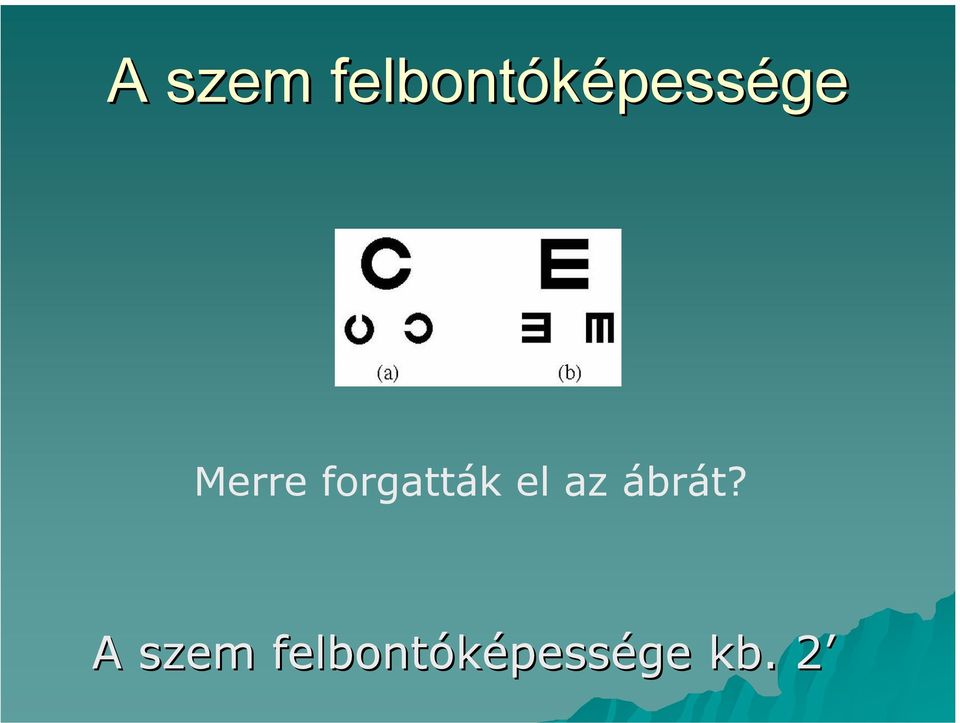

4 A szem felbontóképessége Merre forgatták el az ábrát? A szem felbontóképessége kb. 2

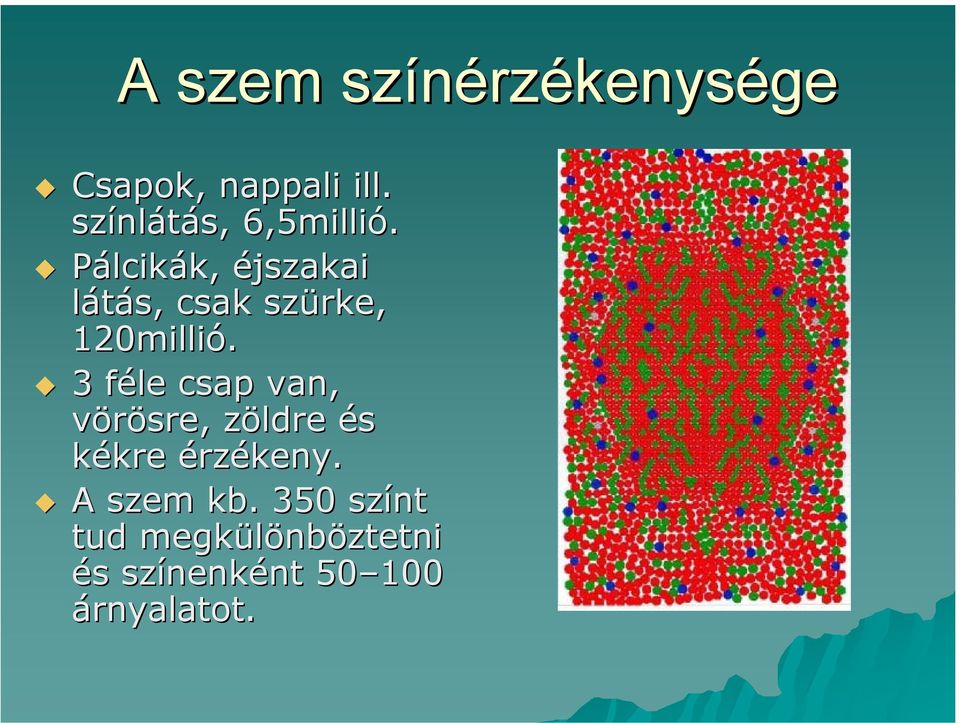

5 A szem színérzékenysége Csapok, nappali ill. színlátás, 6,5millió. Pálcikák, éjszakai látás, csak szürke, 120millió. 3 féle csap van, vörösre, zöldre és kékre érzékeny. A szem kb. 350 színt tud megkülönböztetni és színenként árnyalatot.

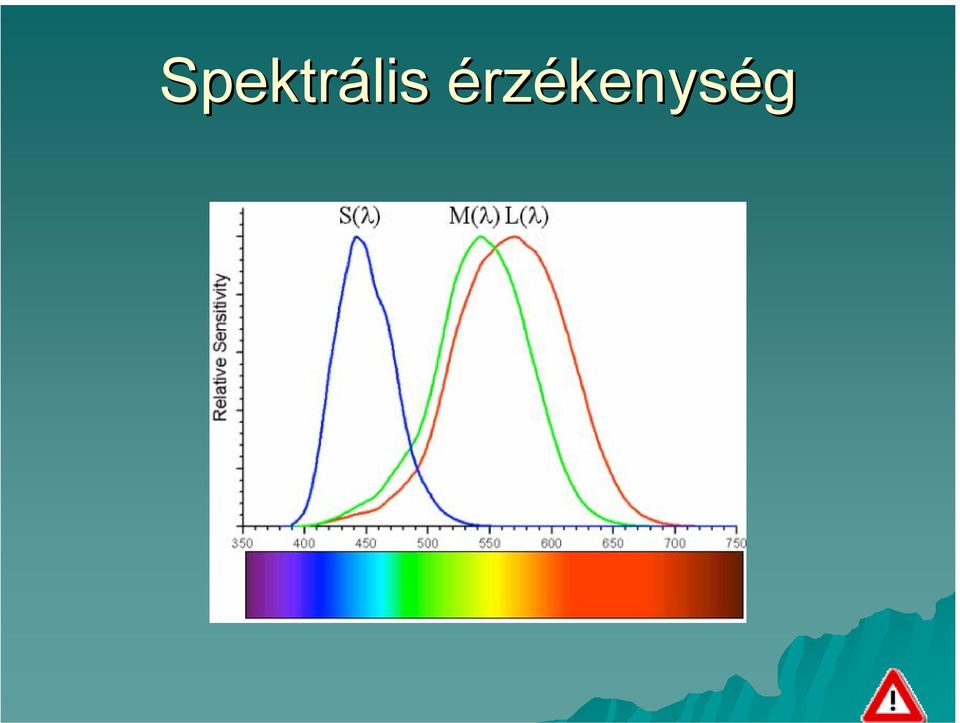

6 Spektrális érzékenység

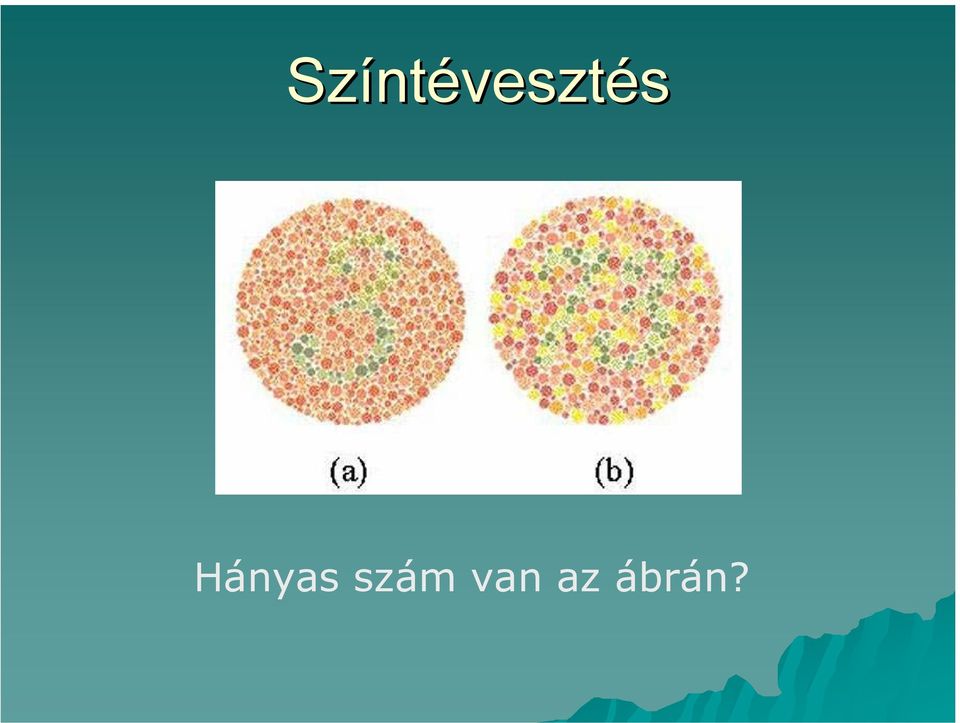

7 Színtévesztés Hányas szám van az ábrán?

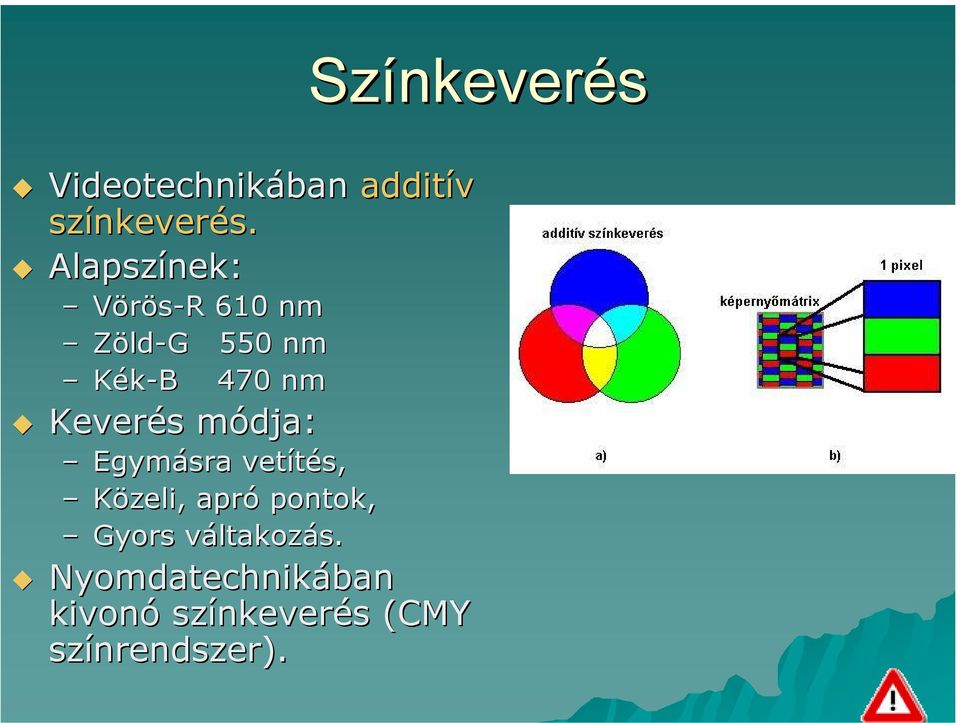

8 Színkeverés Videotechnikában additív színkeverés. Alapszínek: Vörös-R 610 nm Zöld-G 550 nm Kék-B 470 nm Keverés módja: Egymásra vetítés, Közeli, apró pontok, Gyors váltakozás. Nyomdatechnikában kivonó színkeverés (CMY színrendszer).

9 Fényképezőgépek felépítése Kameraváz Kereső Képérzékelő Objektív (összetett lencserendszer)

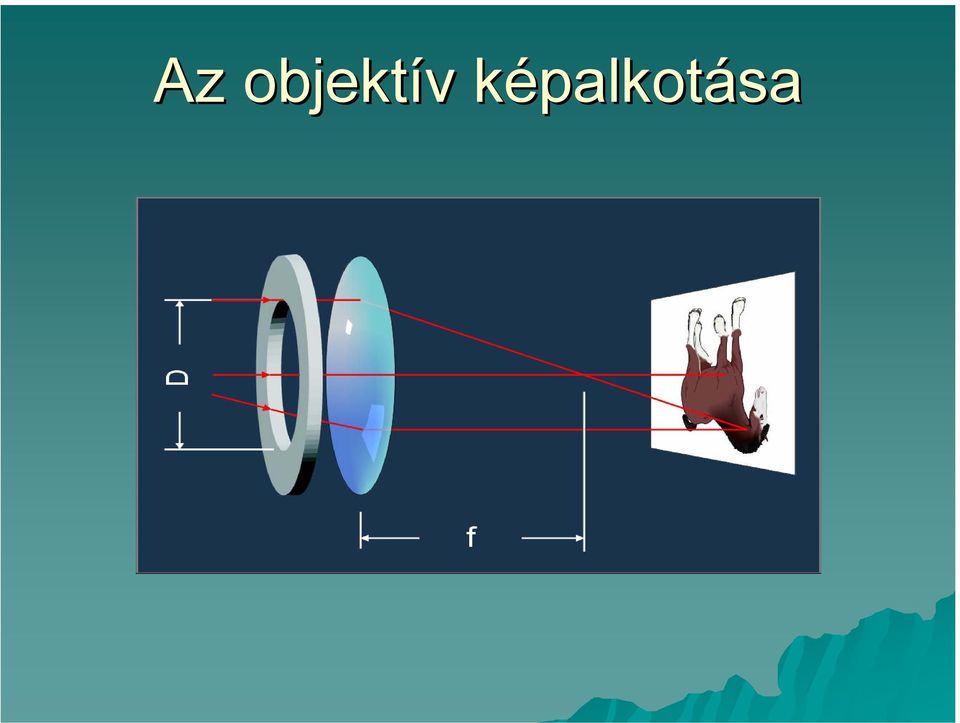

10 Az objektív képalkotása

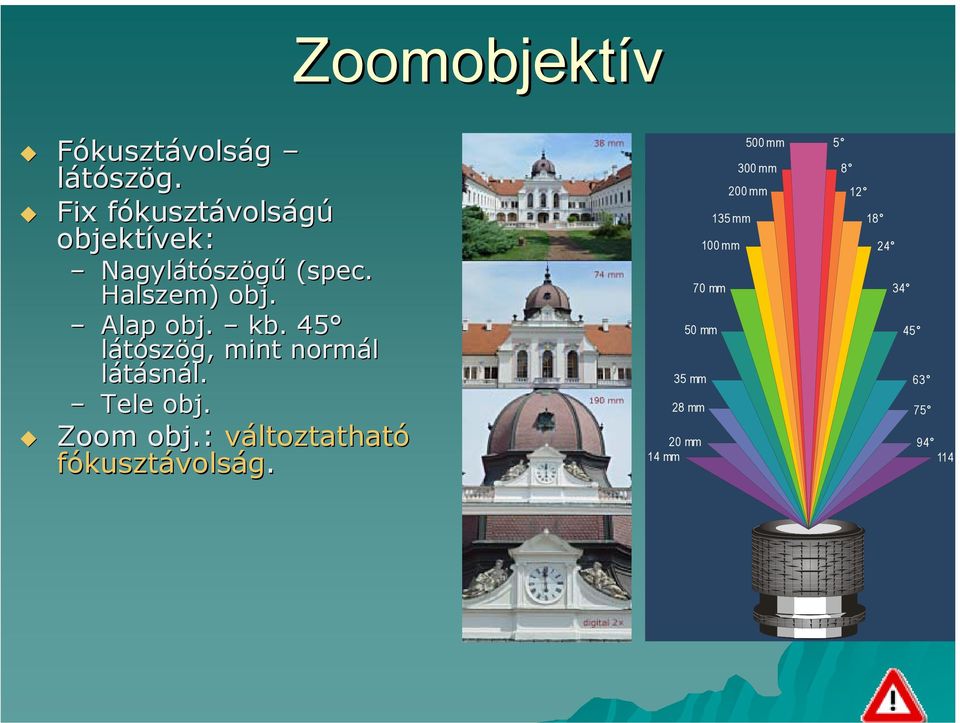

11 Zoomobjektív Fókusztávolság látószög. Fix fókusztávolságú objektívek: Nagylátószögű (spec. Halszem) obj. Alap obj. kb. 45 látószög, mint normál látásnál. Tele obj. Zoom obj.: változtatható fókusztávolság. 35 mm 28 mm 20 mm 14 mm 70 mm 50 mm 135 mm 100 mm 500 mm 300 mm 200 mm

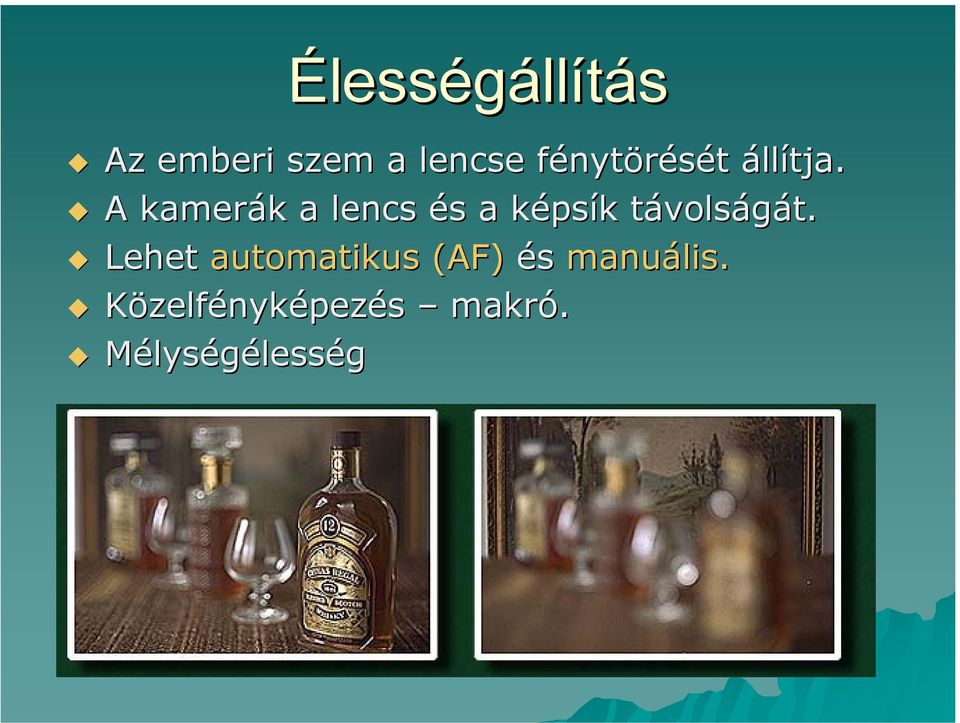

12 Élességállítás Az emberi szem a lencse fénytörését állítja. A kamerák a lencs és a képsík távolságát. Lehet automatikus (AF) és manuális. Közelfényképezés makró. Mélységélesség

13 Rekesz A képérzékelőre jutó fény mennyiségét szabályozni kell. Állítható átmérőjű lyuk: blende. A fényképezésben az F számmal jellemzik (pl. F/5,6; F/8, F/11)

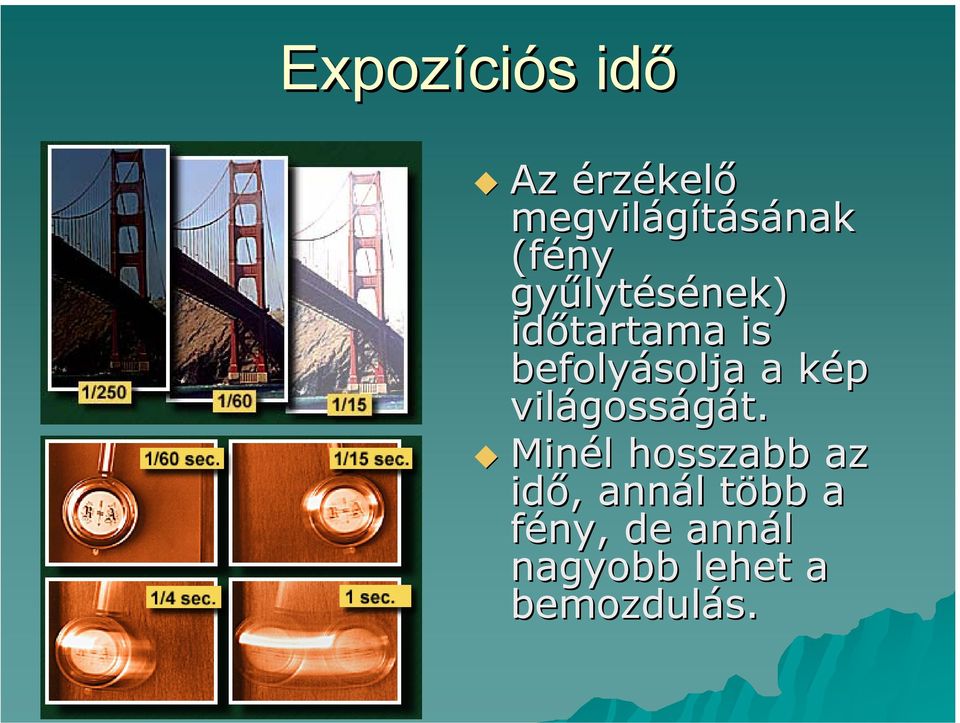

14 Expozíciós idő Az érzékelő megvilágításának (fény gyűlytésének) időtartama is befolyásolja a kép világosságát. Minél hosszabb az idő, annál több a fény, de annál nagyobb lehet a bemozdulás.

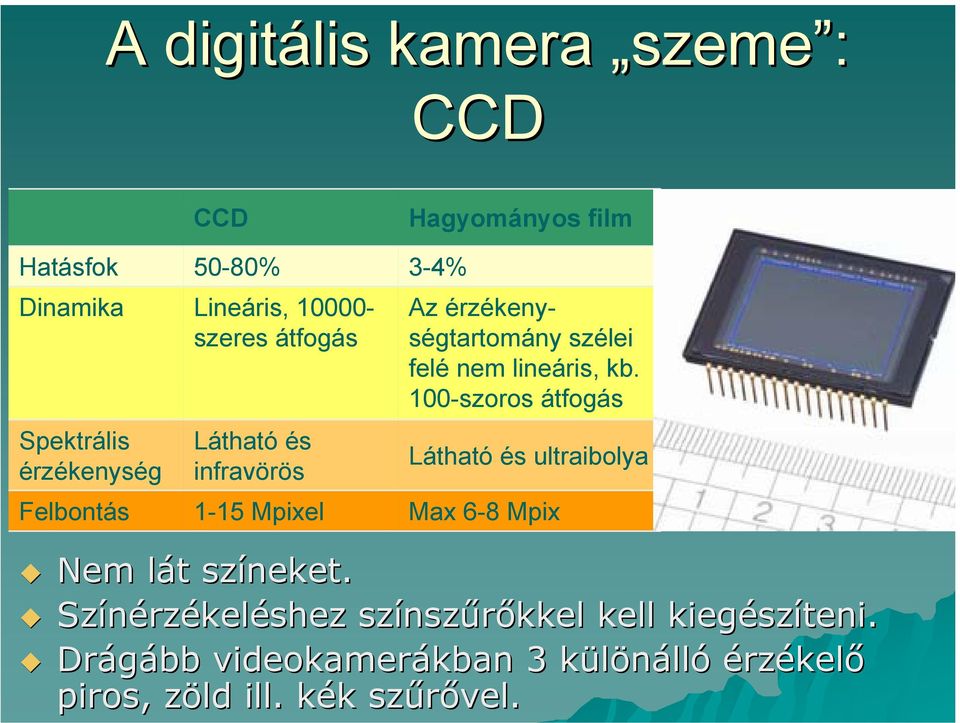

15 A digitális kamera szeme : CCD Hatásfok Dinamika Spektrális érzékenység Felbontás CCD 50-80% Lineáris, szeres átfogás Látható és infravörös 1-15 Mpixel Hagyományos film 3-4% Az érzékenységtartomány szélei felé nem lineáris, kb. 100-szoros átfogás Látható és ultraibolya Max 6-8 Mpix Nem lát színeket. Színérzékeléshez színszűrőkkel kell kiegészíteni. Drágább videokamerákban 3 különálló érzékelő piros, zöld ill. kék szűrővel.

16 Színes CCD felépítése Fényérzékelő cellák egy chip felületén. Jellemzője a pixelszám [1 40 megapixel] Az R, G és B színkivonatot különálló érzékelőcellák észlelik nem esnek egybe. Expozíció után a cellákat kiolvassák A/D átalakító. A színkivonatokat szoftveresen egyesítik.

17 Színhőmérséklet Színhőmérséklet: azonos színűnek látszó abszolút fekete test hőmérséklete. (A absz.. fekete test minden sugárzást elnyel, de hőmérsékletétől függően sugároz.) Fotográfiai napfény: 5500 K.

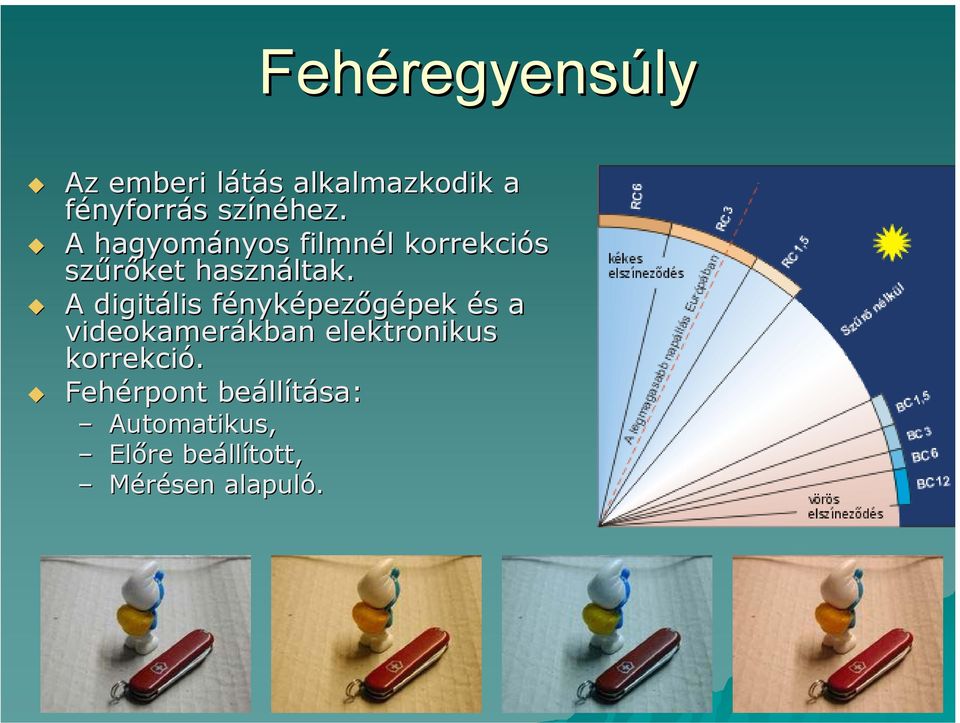

18 Fehéregyensúly Az emberi látás alkalmazkodik a fényforrás színéhez. A hagyományos filmnél korrekciós szűrőket használtak. A digitális fényképezőgépek és a videokamerákban elektronikus korrekció. Fehérpont beállítása: Automatikus, Előre beállított, Mérésen alapuló.

19 Legfontosabb adathordozók SmartMedia Card Compact Flash (CF) Card Sony Memory Stick MultiMediaCard (MMC) és Secure Digital (SD) kártyák IBM Microdrive

20 Képformátumok JPEG: : veszteséges tömörítésű, a minősége beállítható. TIFF: : ált. tömörítés nélküli. RAW: : nyers adatformátum, korrigálatlan kép, ált. egyéni veszteségmentes tömörítéssel. JPEG TIFF RAW

21 Egy kompakt kamera Canon PowerShot S40 Bruttó ár: Ft (Hasonló gépek: eft) CCD: 1/1,8 4 Mpixel Objektív: mm (ekviv.) F2,8 4,9, közelpont 80 cm, macro cm. Élességállítás: 3 mezős TTL AiAF vagy manuális Expozíció vezérlés: teljesen automata, programautomatika, időés rekeszprioritás, manuális, 5 motívumprogram Képformátum: , , , pixel; JPEG, RAW Érzékenység: ISO 50, 100, 200, 400, automatikus érzékenység beállítás Monitor: 1,8 -os TFT Sorozatfelvétel: nál 15 kép, 1 s időközönként Mozgókép: , ; 15 fps Külső vaku: nem csatlakoztatható

22 Expozíció korrekció: ±2 fé.. 1/3-os lépésekben Fehéregyensúly: napfény, felhős idő, műfény, fluorescent (meleg fényű neon), fluorescent H (napfény-neon), neon), villanófényhez hangolt, felhasználói beállítás (fehér felületről visszaverődő fény alapján) Három AF mező, AF-lock Hisztogram

23 Webcímek Hazai árak Gépismertetések resource.com/
