1 4 ICE V2/1011

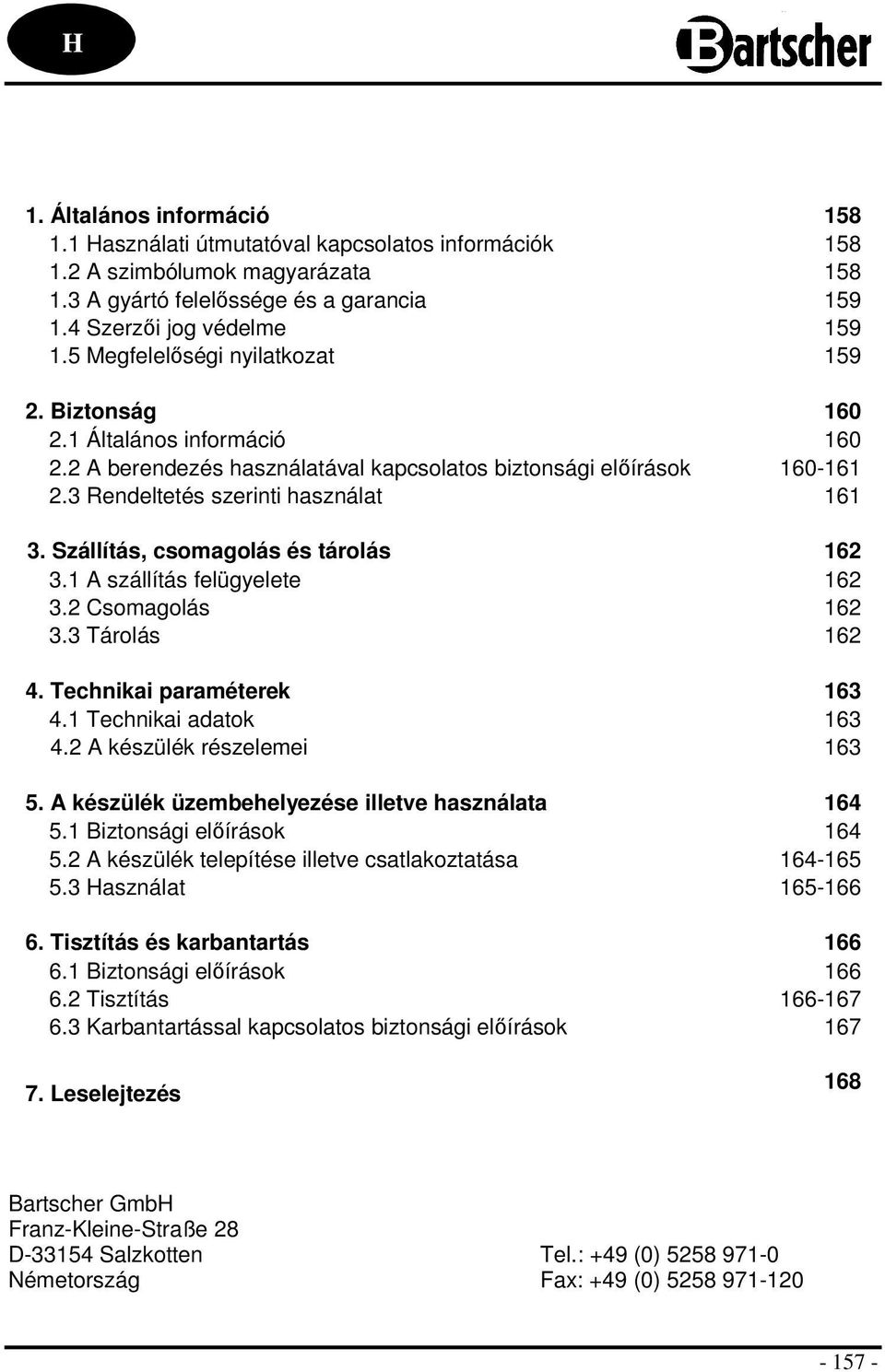

2 H 1. Általános információ Használati útmutatóval kapcsolatos információk A szimbólumok magyarázata A gyártó felelőssége és a garancia Szerzői jog védelme Megfelelőségi nyilatkozat Biztonság Általános információ A berendezés használatával kapcsolatos biztonsági előírások Rendeltetés szerinti használat Szállítás, csomagolás és tárolás A szállítás felügyelete Csomagolás Tárolás Technikai paraméterek Technikai adatok A készülék részelemei A készülék üzembehelyezése illetve használata Biztonsági előírások A készülék telepítése illetve csatlakoztatása Használat Tisztítás és karbantartás Biztonsági előírások Tisztítás Karbantartással kapcsolatos biztonsági előírások Leselejtezés 168 Bartscher GmbH Franz-Kleine-Straße 28 D Salzkotten Tel.: +49 (0) Németország Fax: +49 (0)

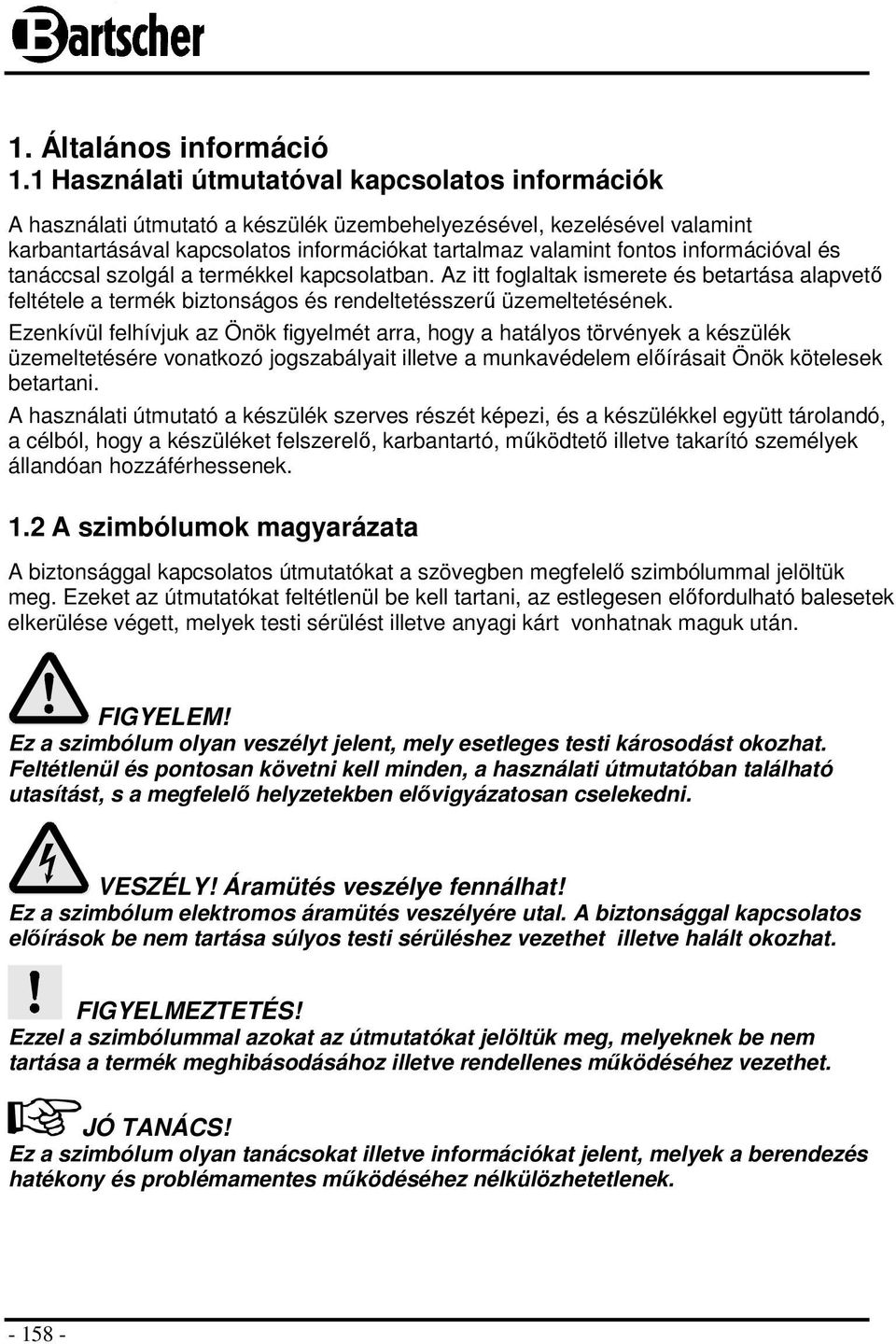

3 1. Általános információ 1.1 Használati útmutatóval kapcsolatos információk A használati útmutató a készülék üzembehelyezésével, kezelésével valamint karbantartásával kapcsolatos információkat tartalmaz valamint fontos információval és tanáccsal szolgál a termékkel kapcsolatban. Az itt foglaltak ismerete és betartása alapvető feltétele a termék biztonságos és rendeltetésszerű üzemeltetésének. Ezenkívül felhívjuk az Önök figyelmét arra, hogy a hatályos törvények a készülék üzemeltetésére vonatkozó jogszabályait illetve a munkavédelem előírásait Önök kötelesek betartani. A használati útmutató a készülék szerves részét képezi, és a készülékkel együtt tárolandó, a célból, hogy a készüléket felszerelő, karbantartó, működtető illetve takarító személyek állandóan hozzáférhessenek. 1.2 A szimbólumok magyarázata A biztonsággal kapcsolatos útmutatókat a szövegben megfelelő szimbólummal jelöltük meg. Ezeket az útmutatókat feltétlenül be kell tartani, az estlegesen előfordulható balesetek elkerülése végett, melyek testi sérülést illetve anyagi kárt vonhatnak maguk után. FIGYELEM! Ez a szimbólum olyan veszélyt jelent, mely esetleges testi károsodást okozhat. Feltétlenül és pontosan követni kell minden, a használati útmutatóban található utasítást, s a megfelelő helyzetekben elővigyázatosan cselekedni. VESZÉLY! Áramütés veszélye fennálhat! Ez a szimbólum elektromos áramütés veszélyére utal. A biztonsággal kapcsolatos előírások be nem tartása súlyos testi sérüléshez vezethet illetve halált okozhat. FIGYELMEZTETÉS! Ezzel a szimbólummal azokat az útmutatókat jelöltük meg, melyeknek be nem tartása a termék meghibásodásához illetve rendellenes működéséhez vezethet. JÓ TANÁCS! Ez a szimbólum olyan tanácsokat illetve információkat jelent, melyek a berendezés hatékony és problémamentes működéséhez nélkülözhetetlenek

4 1.3 A gyártó felelőssége és a garancia A használati útmutatóban található információk a hatályos jogszabályok, a jelen technikai tudás valamint többéves szakmai tapasztalatunk figyelmbe vételével lettek összeállítva. A használati útmutató fordítása is a lehető leghitelesebb módon történt. Az estlegesen előfordulható, a fordításból eredendő hibákért felelősséget nem vállalhatunk. Ezért minden esetben a termékhez csatolt német nyelvű használati útmutató lesz az irányadó. Minden egyedi modellnél illetve módosított, extra felszereltséggel rendelkező berendezésnél, esetleg egy, a technikai haladásból eredendő módosított változatnál előfordulhat, hogy kezelése különbözik az itt leírtaktól. Minden kétségükkel illetve kérdésükkel bizalommal forduljanak a készülék gyártójához. JÓ TANÁCS! Minden, a berendezéssel kapcsolatos teendő elkezdése előtt, elsősorban a berendezés üzembehelyezése előtt kérjük, olvassa el figyelmesen a csatolt használati útmutató szövegét. A gyártó nem felel a berendezésben keletkezett, nem szakszerű üzemeltetés okozta károkért. A használati útmutató a készülékkel együtt tárolandó, a célból, hogy a készülékkel dolgozó összes személy szabadon hozzáférhessen. Fenntartjuk magunknak a jogot, hogy a terméket módosíthassuk, kezelési feladatainak egyszerűsítése illetve fejlesztése céljából. 1.4 Szerzői jog védelme Eme használati útmutató valamint a benne foglalt szöveg, vázlatok, fényképek és más elemek a szerzői jog által védettek. A törvényes tulajdonos írásbeli engedélyének beszerzése nélkül tilos a használati útmutató egészének illetve bármely elemének sokszorosítása bármely módon és bármely formában, valamint a felhasználása illetve kívülálló személyek felé való továbbítása. A fentiekben foglaltak megszegése esetén pénzbeli kártérítési igénnyel lépünk fel. Fenntartjuk magunknak a jogot további kártérítési igény benyújtásához. JÓ TANÁCS! A használati útmutatóban foglalt adatok, szövegrészek, rajzok, fényképek illetve más elemek a a szerzői jog illetve ipari védjegy által védettek. Minden velük való visszaélés a törvény által büntetett. 1.5 Megfelelőségi nyilatkozat A berendezés az Európai Únio hatályos előírásainak és normáinak megfelel. Eme tényt a Megfelelőségi nyilatkozat is tanúsítja. Ha szükség lenne rá, szívesen elküldjük Önöknek a Megfelelőségi nyilatkozatot

5 2. Biztonság Ez a fejezet tartalmazza a biztonságos üzemeltetéssel kapcsolatos minden fontos információt. Ezen felül a többi fejezet is tartalmaz olyan, megfelelő szimbólummal is ellátott konkrét tanácsot, mely a biztonságos üzemeltetést valamint a veszélyhelyzetek megelőzését szolgálja. A készüléken található összes piktogramon, információs táblán illetve feliraton fellelhető utasítás betartása legalább oly fontos mint az, hogy mindezek az információk olvashatóak legyenek. A biztonsággal kapcsolatos összes útmutató betartása garantálja az optimális védelmet illetve a készülék problémamentes és biztonságos működését. 2.1 Általános információ A készülék a lehető legmodernebb technikai elvárásoknak megfelelően lett legyártva. Ennek ellenére rendeltetésével nem egyező illetve szabálytalan működtetéséből fakadó veszélyhelyzetek előfordulhatnak. A használati útmutatóban foglaltak ismerete alapvetően elengedthetetlen feltétele a veszélyhelyzetek illetve hibák elkerülésének, ezáltal is segítve a készülék problémamentes és biztonságos üzemeltetését. A gyártó engedélye nélkül tilos a készülék bárminemű változtatása illetve módosítása, az esetlegesen előfordulható veszélyhelyzetek elkerülése illetve a készülék optimális működésének biztosítása érdekében. A készülék csak az esetben használható, ha a technikai állapota kifogástalan és megengedi a biztonságos üzemeltetést. 2.2 A berendezés használatával kapcsolatos biztonsági előírások A biztonsággal kapcsolatos adatok az Európai Úniónak a gyártás ideje alatt érvényben lévő jogszabályainak megfelelnek. Ha a berendezés nagyipari felhasználásnak van kitéve, akkor az üzemeltetés egész ideje alatt az üzemeltető köteles figyelemmel követni a biztonsági előírások a hatályos jogszabályokkal való egyezését, s ebből eredően a hatályos jogszabályok betartását. Ha a készülék az Európai Únió határain kívül lesz üzemeltetve akkor az Üzemeltető köteles betartani az ottani illetékes jogszabályokat illetve munkavédelmi előírásokat. A használati útmutatóban foglalt munkavédelmi előírások betartásán kívül az Üzemeltető köteles betartani a hatályos környezetvédelmi előírásokat, melyek különbözhetnek a készülék üzembehelyezésének helyétől függően

6 FIGYELMEZTETÉS! o A berendezést fizikailag, érzékileg vagy szellemileg sérült személy, nem megfelelő tapasztalattal és/vagy nem elégséges tudással rendelkező személy nem használhatja (gyermekek sem), kivéve, ha az ilyen személy biztonságáért felelős személy felügyelete alatt található vagy az ismertette vele, hogyan kell használni a berendezést. o A gyermekeket felügyelni kell, hogy bizonyos legyen benne, hogy azok nem játszanak a berendezéssel. o A használati útmutatót gondosan meg kell őrizni. Ha a készülék más személynek lesz átangedve, ügyelni kell, hogy a használati útmutató csatolva legyen. o Az összes felhasználónak kötelessége a használati útmutatóban foglaltak illetve a hatályos jogszabályok betartása. o A készülék csak zárt helyiségben használható. 2.3 Rendeltetés szerinti használat A készülék működése csak akkor biztonságos, ha azt rendeltetésszerűen használják. A készülék felszerelését, karbantartását, mindenkori felnyitását csak az arra hivatott szakszerviz végezheti el. A jégdaráló berendezés kizárólag jég aprítására használható. FIGYELMEZTETÉS! A berendezés más, nem rendeltetésszerű célra való felhasználása tilos és ezáltal nem rendeltetésszerű használatként lesz kezelve. Nem lesz helye keresetnek a gyártó illetve a gyártó által meghatalmazott személyek felé a nem rendeltetésszerű használatból eredendően keletkezett károk jóvátétele miatt. A nem rendeltetésszerű használat miatt bekövetkezett károkért a felelősség csakis a berendezést e módon üzemeltető személyt terheli

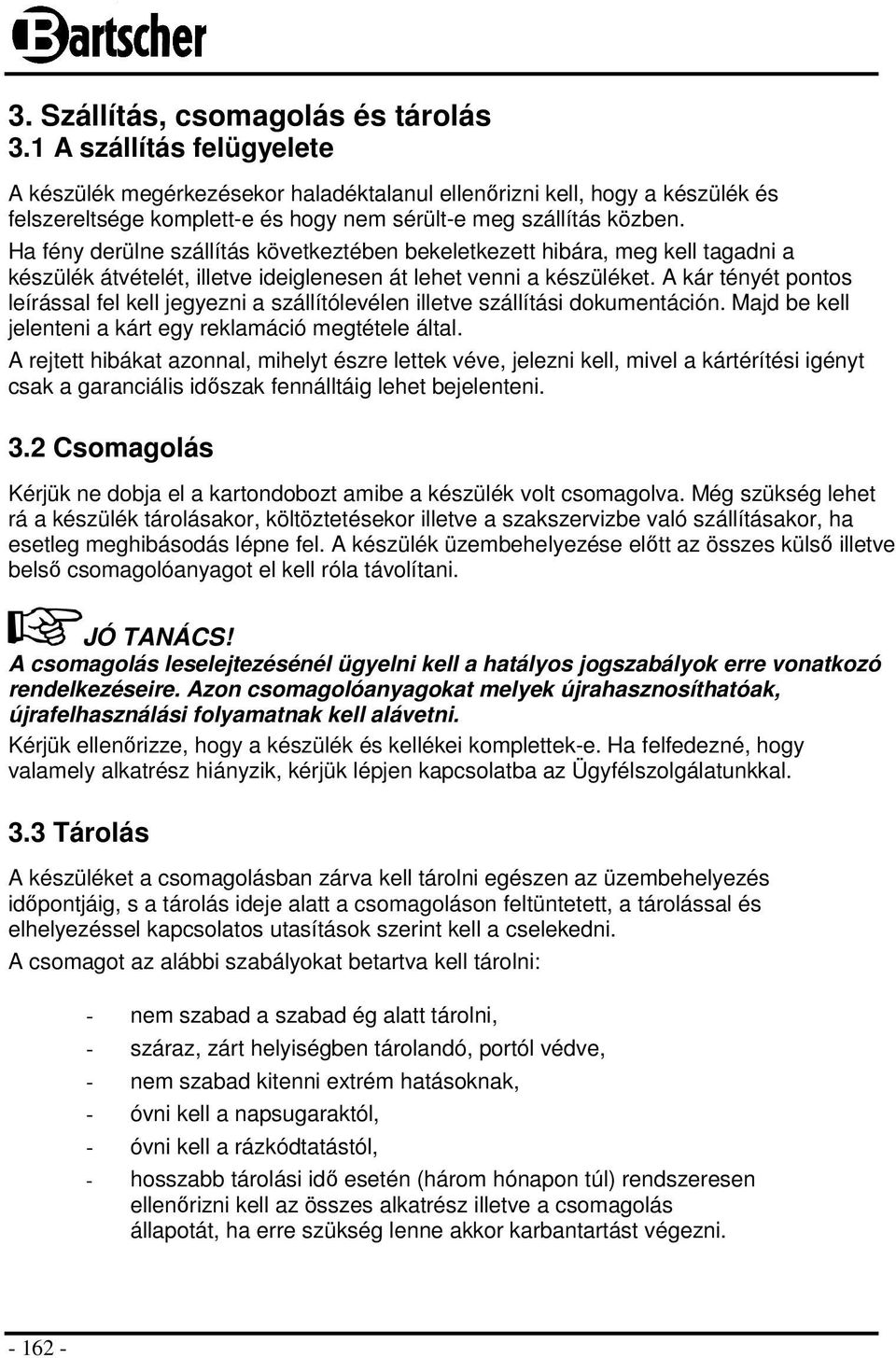

7 3. Szállítás, csomagolás és tárolás 3.1 A szállítás felügyelete A készülék megérkezésekor haladéktalanul ellenőrizni kell, hogy a készülék és felszereltsége komplett-e és hogy nem sérült-e meg szállítás közben. Ha fény derülne szállítás következtében bekeletkezett hibára, meg kell tagadni a készülék átvételét, illetve ideiglenesen át lehet venni a készüléket. A kár tényét pontos leírással fel kell jegyezni a szállítólevélen illetve szállítási dokumentáción. Majd be kell jelenteni a kárt egy reklamáció megtétele által. A rejtett hibákat azonnal, mihelyt észre lettek véve, jelezni kell, mivel a kártérítési igényt csak a garanciális időszak fennálltáig lehet bejelenteni. 3.2 Csomagolás Kérjük ne dobja el a kartondobozt amibe a készülék volt csomagolva. Még szükség lehet rá a készülék tárolásakor, költöztetésekor illetve a szakszervizbe való szállításakor, ha esetleg meghibásodás lépne fel. A készülék üzembehelyezése előtt az összes külső illetve belső csomagolóanyagot el kell róla távolítani. JÓ TANÁCS! A csomagolás leselejtezésénél ügyelni kell a hatályos jogszabályok erre vonatkozó rendelkezéseire. Azon csomagolóanyagokat melyek újrahasznosíthatóak, újrafelhasználási folyamatnak kell alávetni. Kérjük ellenőrizze, hogy a készülék és kellékei komplettek-e. Ha felfedezné, hogy valamely alkatrész hiányzik, kérjük lépjen kapcsolatba az Ügyfélszolgálatunkkal. 3.3 Tárolás A készüléket a csomagolásban zárva kell tárolni egészen az üzembehelyezés időpontjáig, s a tárolás ideje alatt a csomagoláson feltüntetett, a tárolással és elhelyezéssel kapcsolatos utasítások szerint kell a cselekedni. A csomagot az alábbi szabályokat betartva kell tárolni: - nem szabad a szabad ég alatt tárolni, - száraz, zárt helyiségben tárolandó, portól védve, - nem szabad kitenni extrém hatásoknak, - óvni kell a napsugaraktól, - óvni kell a rázkódtatástól, - hosszabb tárolási idő esetén (három hónapon túl) rendszeresen ellenőrizni kell az összes alkatrész illetve a csomagolás állapotát, ha erre szükség lenne akkor karbantartást végezni

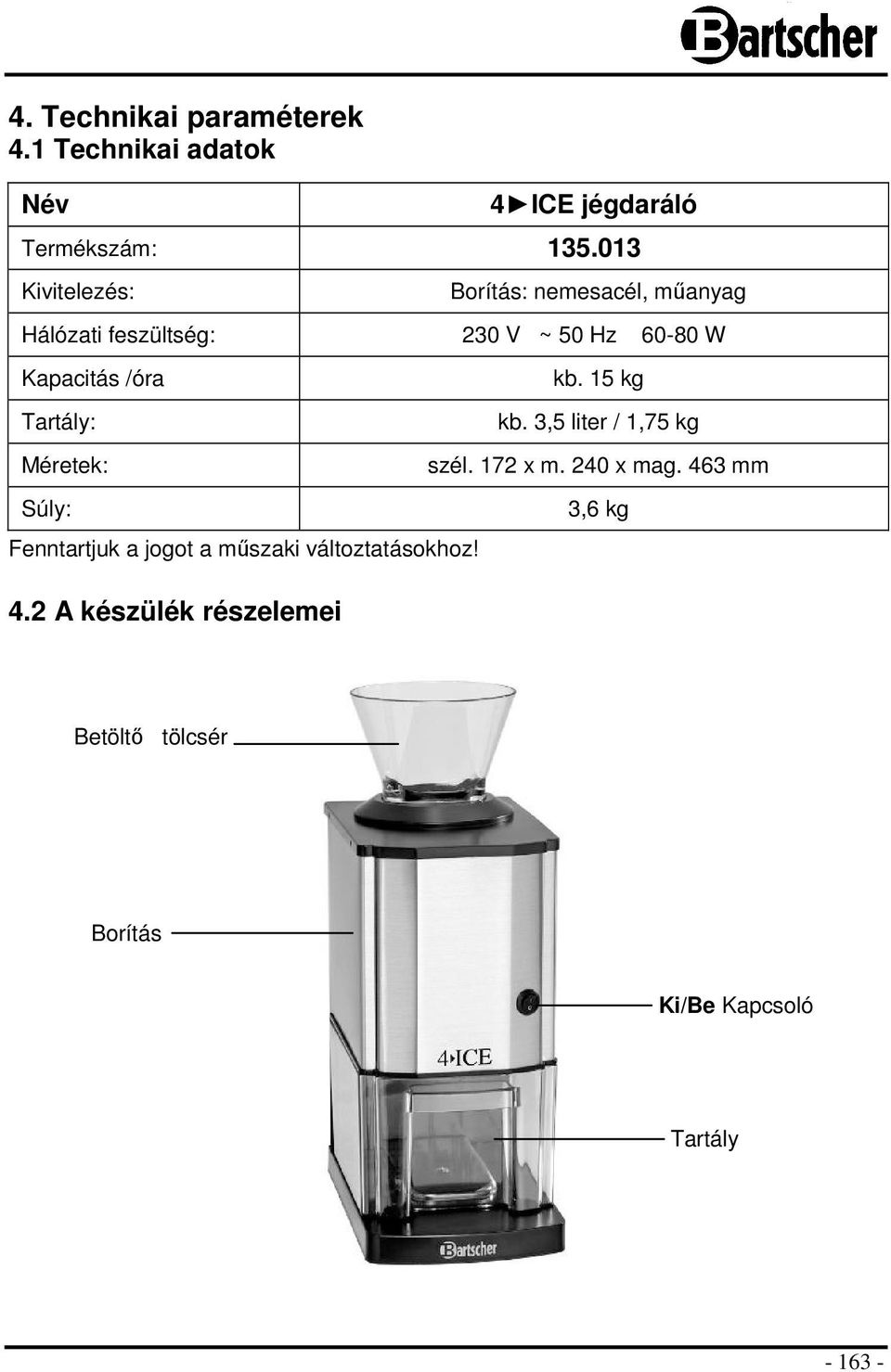

8 4. Technikai paraméterek 4.1 Technikai adatok Név 4 ICE jégdaráló Termékszám: Kivitelezés: Borítás: nemesacél, műanyag Hálózati feszültség: 230 V ~ 50 Hz W Kapacitás /óra Tartály: Méretek: Súly: Fenntartjuk a jogot a műszaki változtatásokhoz! 4.2 A készülék részelemei kb. 15 kg kb. 3,5 liter / 1,75 kg szél. 172 x m. 240 x mag. 463 mm 3,6 kg Betöltő tölcsér Borítás Ki/Be Kapcsoló Tartály

9 5. A készülék üzembehelyezése illetve használata 5.1 Biztonsági előírások VESZÉLY! Áramütés veszélye fennálhat! A berendezést kizárólag szabályszerűen felszerelt, védőérintkezővel ellátott aljzatba szabad csatlakoztatni. A készüléket nem szabad a kábel kihúzása a konnektorból által kikapcsolni. A kábel nem fekhet semmilyen forró tárgy közelében. Ügyelni kell arra, hogy a kábel ne érintkezzen magas hőmérséklettel illetve éles szegélyű tárgyakkal. A kábelnek nem szabad lelógnia se asztalról, se bárpultról. Nem szabad használni a készüléket, ha az hibás illetve sérült, esetleg leesett a padlóra. Nem szabad olyan alkatrészeket illetve kiegészítő elemeket használni, melyeket nem ajánl a gyártó. Ez balesetveszélyes helyzetekhez vezethet, a készülék meghibásodhat, testi épségükben kárt okozhat illetve az eset halállal is végződhet, s ráadásul ez automatikusan a garancia elvesztését is jelenti. A kábelt tilos szőnyegre illetve más termoizolációs anyagra fektetni. A kábelt tilos betakarni! A kábelt távol kell tartani minden olyan helyiségtől, ahol munkálatok folynak. A kábelnek tilos vízzel érintkeznie! Üzemelés közben ne mozgassuk, és ne borítsuk fel a készüléket. VESZÉLY! Áramütés veszélye fennálhat! Ha az áramkör nem megfelelő, a készülék testi sérülést okozhat. A készülék üzembehelyezése előtt kérjük győződjenek meg arról, hogy az Önök helyi áramszolgáltatójának a paraméterei megegyeznek-e a készüléken elhelyezett tábla adataival. A készüléket csak akkor lehet üzembe helyezni, ha az adatok egyeznek. A biztonsági előírásokat mindenkoron be kell tartani! 5.2 A készülék telepítése illetve csatlakoztatása Csomagolja ki a készüléket és távoltsa el az egész csomagolóanyagot. A készüléket egy sík, stabil felületre kell állítani, mely elbírja a súlyát. Határozottan tilos a a készüléket gyúlékony padlózatra állítani ( mint például a szőnyeg illetve abrosz). Tilos a készüléket nyílt láng, elektromos kályha, kályha és más hasonló, hőt termelő berendezés mellé állítani

10 A dugaljban lévő áramkörnek legalább 16A áramerősséget kell elviselnie. A berendezést kizárólag közvetlenül fali dugaljba csatlakoztassa; tilos különböző elosztók, átalakítók vagy többszörös elosztó aljzatok használata. A készüléket úgy helyezze el, hogy a dugalj könnyen hozzáférhető legyen, így szükség esetén gyorsan áramtalaníthatja a berendezést. 5.3 Használat Első használat előtt tisztítsa meg a berendezést, hogy eltávolítsa a gyártási folyamatok során esetlegesen megmaradt részeket vagy a csomagolás megmaradt elemeit (lásd 6.2 Tisztítás). Rögzítse a csatolt betöltő tölcsért a borításon, a tartályt pedig a jégkiadó nyílás alatt. FIGYELMEZTETÉS! Biztonsági okokból a berendezést csak akkor üzemeltetheti, ha a borításon rögzítette a betöltő tölcsért, a ledarált jég tartályát pedig megfelelően elhelyezte (bepattintotta) a jégkiadó nyílás alatt. Csak ezután aktiválódnak a csatlakozó kapcsolók. Ha a betöltő tölcsért leveszi, vagy a ledarált jég tartályát kiveszi, a berendezés automatikusan kikapcsol. Csatlakoztassa a berendezést a megfelelő tápláláshoz, a Ki/Be Kapcsolót pedig állítsa I pozícióba. A jégdarálónak 2-3 percig üresen kell működnie, hogy ellenőrizze, nem jelentkezik-e valamilyen meghibásodás (pl. furcsa üzemelési hang vagy a kések hibás forgása). JÓ TANÁCS! A tisztítás utáni első ciklusban elkészített jeget higiéniai okokból el kell távolítani, azt tilos italokhoz használni, mivel a berendezés belsejében megmaradhattak a tisztítószer maradványai. FIGYELMEZTETÉS! Jégdaráláshoz kizárólag a jégkockakészítőben elkészített jeget használja, ne használjon mélyhűtőben készített jeget! Töltse meg az előkészített jégkockákkal a berendezés felső részén található tölcsért, majd kezdje meg a jégaprítás folyamatát. Ebből a célból állítsa a Ki/Be Kapcsolót I pozícióba

11 FIGYELEM! Sérülés veszélye! Sérülés elkerülése végett, soha ne próbálja betolni a kockákat a kések alá kézzel vagy valamilyen eszköz segítségével. Ha a jégdaráló egységben nagyobb jégdarab akadt meg, a kések pedig nem érik el azt, a Ki/Be Kapcsolót állítsa O pozícióba és húzza ki a berendezés dugóját az elektromos dugaljból. Töltsön meleg vizet a betöltő tölcséren keresztül, míg a beragadt jégdarab el nem olvad és ki nem esik. Csatlakoztassa vissza a berendezés dugóját a tápláló dugaljba, állítsa a Ki/Be Kapcsolót I pozícióba és folytassa a jégdarálás folyamatát, a betöltő tölcsér jéggel való megtöltésével. Miután befejeződött a jégdarálás folyamata, kiveheti a ledarált jeget tartalmazó tartályt. Ilyenkor a csatlakozóelemek automatikusan kikapcsolnak, a jégdaráló berendezés pedig befejezi a jégdarálás folyamatát. Amikor a berendezést nem használja, állítsa a Ki/Be kapcsolót O pozícióba, majd csatlakoztassa ki a berendezést az elektromos hálózatból (húzza ki a dugót!) 6. Tisztítás és karbantartás 6.1 Biztonsági előírások o A készülék tisztításának illetve karbantartásának e megkezdése előtt áramtalanítani (kikapcsolni) kell a berendezést és megvárni, míg kihűl. o Nem szabad mosószert használni, és vigyázni kell, hogy ne kerüljön víz a készülékbe. o Hogy elkerüljük az áramütést, tilos a készülék, a kábel, és a csatlakoztató vízbe mártása. FIGYELMEZTETÉS! A készülék nem alkalmas vízsugárral való tisztításhoz. Ezért tilos a készülék vízsugárral való tisztítása! 6.2 Tisztítás o A berendezést minden használat után, valamint hosszabb üzemmentes időszak után meg kell tisztítani. o Csatlakoztassa ki a berendezést az elektromos hálózatból (húzza ki a dugót a dugaljból!). o Vegye ki a jégtartályt és ürítse ki. o Vegye le a berendezésről a betöltő tölcsért

12 o Mossa meg a jégtartályt és a betöltő tölcsért lágy tisztítószer segítségével. Alaposan öblítse le ezeket a részeket tiszta vízzel. FIGYELEM! Minden olyan elemet, mely tisztítószerrel érintkezett, alaposan öblítsen le tiszta vízzel, hogy a tisztítószert teljes mértékben eltávolítsa. o Tisztítás után helyezze vissza helyükre a leszerelt részeket. o Tisztításhoz ne használjon fémszivacsot. Fémszivacs használata esetén a berendezés egyes darabjai meglazulhatnak. o Tisztításhoz ne használjon gyúlékony tisztítószereket (pl. tiszta szeszt, stb.), mivel a berendezés ismételt használatakor tűzeset vagy robbanás fokozott veszélye áll fenn. o A berendezés felületét nedves törlőronggyal tisztítsa. Erősebb szennyeződések esetén használhat lágy mosószert. o Ne használjon agresszív tisztítószereket, se spray kiszerelésű szereket. o Kizárólag puha törlőrongyot használjon. Soha ne használjon semmilyen típusú éles tisztítóeszközöket, melyek megkarcolhatják a berendezés felületét. o Tisztítás után használjon puha, száraz törlőrongyot a felületek megszárításához és kifényesítéséhez. o Ha a berendezés belsejében vízkőlerakódás képződött, azt távolítsa el vízzel hígított ecettel. 6.3 Karbantartással kapcsolatos biztonsági előírások o Rendszeresen ellenőrizze, hogy a hálózati vezeték nem sérült. Tilos a berendezést használni, ha a vezeték sérült. Amennyiben a vezeték sérült, a veszély elkerülése céljából azt kizárólag szakszerviz vagy megfelelően képzett szerelő kicserélheti ki. o Ha a készülék megsérülne illetve meghibásodna, akkor ezt a tényt be kell jelenteni egy szakszervizben illetve egy szaküzletben. o Karbantartási munkákat csakis szakemberek végezhetnek, eredeti alkatrészek felhasználásával. Tilos önállóan végezni a karbantartási illetve javítási teendőket

13 7. Leselejtezés Elhasznált készülék Miután az üzemeltetése befejeződött, az elhasznált készüléket le kell selejtezni a helyi jogszabályok által meghatározott módon. E célból kérjük, lépjen kapcsolatba egy erre szakosodott céggel illetve az Önkormányzat illetékes hivatalával. FIGYELEM! Az esetlegesen előfordulható visszaélések és az általuk okozott károk elkerülése érdekében a leselejtezés előtt gondoskodni kell arról, hogy a termék használhatatlan legyen. E célból áramtalanítani kell a készüléket, elvágva a bekötőkábelt. JÓ TANÁCS! Leselejtezésnél a hatályos jogszabályoknak megfelelően kell cselekedni. Bartscher GmbH Franz-Kleine-Straße 28 D Salzkotten Tel.: +49 (0) Németország Fax: +49 (0)
