1 NEMZETI SZAKKÉPZÉSI ÉS FELNŐTTKÉPZÉSI HIVATAL Komplex szakmai vizsga Gyakorlati vizsgatevékenység Szakképesítés száma, megnevezése: Kőműves és hidegburkoló Gyakorlati vizsgatevékenység időtartama: 420 perc A vizsgafeladat értékelési súlyaránya: 60 % 315/2013. (VIII. 28.) Korm. rendelet bekezdésében foglaltak alapján a gyakorlati feladatlapokra vonatkozó javaslatot a vizsga megkezdése előtt a vizsgaelnök a vizsgabizottsági tagok véleménye alapján hagyja jóvá. Jóváhagyta:. vizsgabizottság elnöke

2 A vizsgázó neve:... Tanfolyam száma:... Vizsga időpontja:... FELADATLAP 1. Falazási és szigetelési munka készítése (3 fős csoportos munka 120 perc) Kijelölt vizsgatársaival tűzzék ki a mellékelt rajzon látható falszerkezetet, helyezzék el a falszerkezet alatti Elastovill E-G 4 F/K bitumenes szigetelőlemezt, majd HF5 falazó mészhabarcsba falazzák fel 5 réteg magasságban PTH 25 N+F téglából! A fal egyik vége keresztirányú főfalhoz csatlakozik, másik végében falnyílás lesz kialakítva, ezért a falvéget ennek megfelelően kell kialakítania! Munkafolyamat vázlata: - Talajnedvesség elleni szigetelést fektet - Falazási munkát végez - Pillért készít - Falsíkot, falazatot ellenőriz - Falazóelemeket kiválaszt - Falazóelemeket pontosan darabol - Szabályos téglakötéseket alkalmaz

3 A vizsgázó neve:. Születési helye és ideje:... Értékelő lap 1. vizsgafeladat Kijelölt vizsgatársaival tűzzék ki a mellékelt rajzon látható falszerkezetet, helyezzék el a falszerkezet alatti Elastovill E-G 4 F/K bitumenes szigetelőlemezt, majd HF5 falazó mészhabarcsba falazzák fel 5 réteg magasságban PTH 25 N+F téglából! A fal egyik vége keresztirányú főfalhoz csatlakozik, másik végében falnyílás lesz kialakítva, ezért a falvéget ennek megfelelően kell kialakítania! Adható Elért Talajnedvesség elleni szigetelést fektet 10 Falazási munkát végez 10 Pillért készít 20 Falsíkot, falazatot ellenőriz 10 Falazóelemeket kiválaszt 5 Falazóelemeket pontosan darabol 10 Szabályos téglakötéseket alkalmaz 15 Mechanikai törvényszerűségek megértése (munkavédelem) 5 Kőműves kézi szerszámok használata 5 Pontosság 3 Szervezőkészség 3 Határozottság 2 Hatékony és módszeres munkavégzés 2 Összesen: 100 Érdemjegy dátum: Értékelési tábla: pont jeles (5) pont jó (4) pont közepes (3) pont elégséges (2) 0-50 pont elégtelen (1).

4 A vizsgázó neve:... Tanfolyam száma:... Vizsga időpontja:... FELADATLAP 2. Vakolási munka készítése (120 perc) Az első feladatban megépített falszerkezet megépítése után vakolja le Hvb10 belső vakoló mészhabarccsal az egyik oldalát simított kivitelben, a nyílás melletti végén éles sarok kialakításával! Munkafolyamat vázlata: - Falsíkot ellenőriz - Felületet előkészít - Vakolóhabarcsot kever - Alapvakolatot készít - Ellenőrzi a kész felületet - Szükség szerint javítja a vakolatot - Az elkészített belső falfelület minősége

5 A vizsgázó neve:. Születési helye és ideje: vizsgafeladat Értékelő lap Az első feladatban megépített falszerkezet megépítése után vakolja le Hvb10 belső vakoló mészhabarccsal az egyik oldalát simított kivitelben, a nyílás melletti végén éles sarok kialakításával! Adható Elért Falsíkot ellenőriz 5 Felületet előkészít 5 Vakolóhabarcsot kever 15 Alapvakolatot készít 20 Ellenőrzi a kész felületet 10 Szükség szerint javítja a vakolatot 15 Az elkészített belső falfelület minősége 10 Mechanikai törvényszerűségek megértése (munkavédelem) 5 Kőműves kézi szerszámok használata 5 Pontosság 3 Szervezőkészség 3 Határozottság 2 Hatékony és módszeres munkavégzés 2 Összesen: 100 Érdemjegy dátum: Értékelési tábla: pont jeles (5) pont jó (4) pont közepes (3) pont elégséges (2) 0-50 pont elégtelen (1).

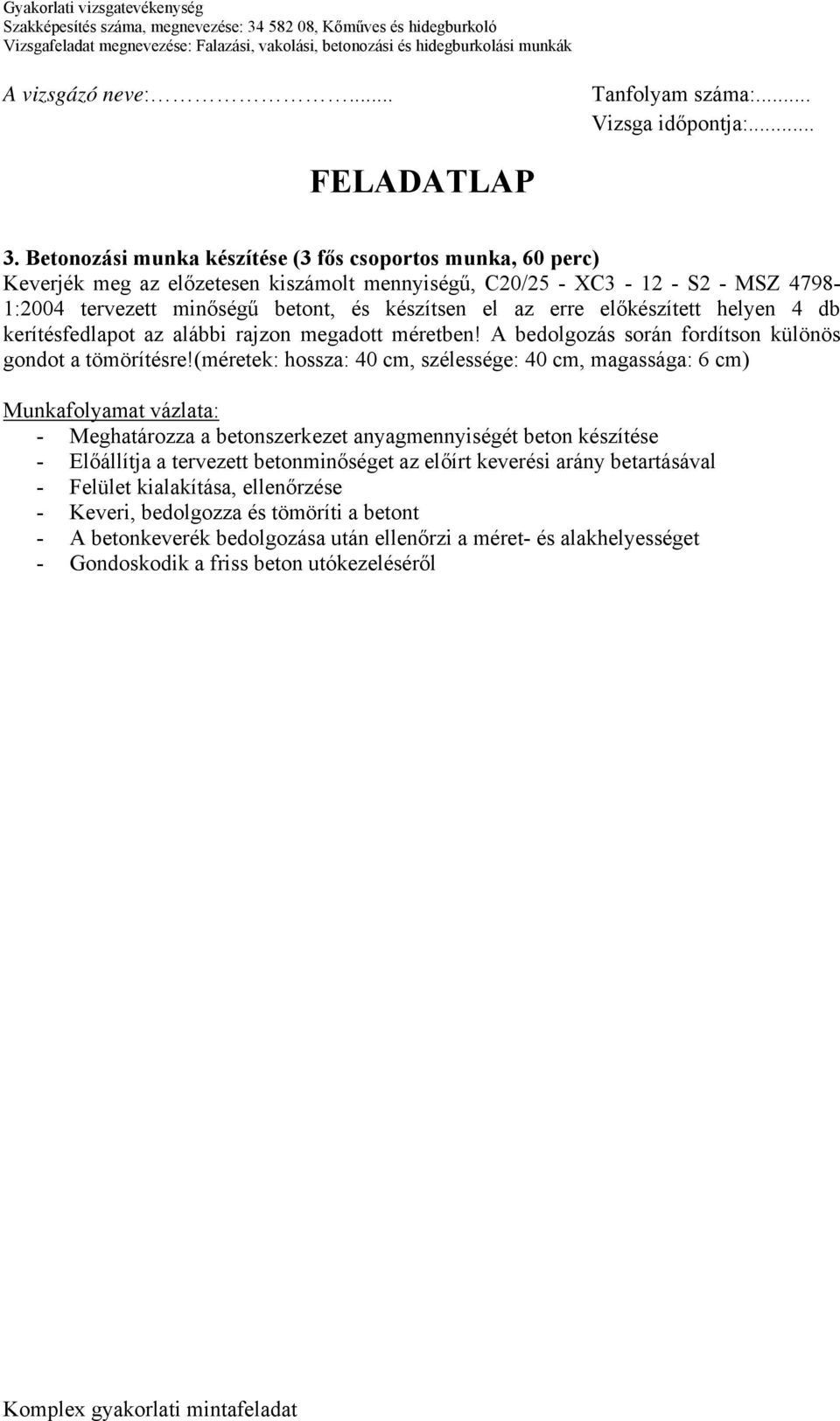

6 A vizsgázó neve:... Tanfolyam száma:... Vizsga időpontja:... FELADATLAP 3. Betonozási munka készítése (3 fős csoportos munka, 60 perc) Keverjék meg az előzetesen kiszámolt mennyiségű, C20/25 - XC S2 - MSZ :2004 tervezett minőségű betont, és készítsen el az erre előkészített helyen 4 db kerítésfedlapot az alábbi rajzon megadott méretben! A bedolgozás során fordítson különös gondot a tömörítésre!(méretek: hossza: 40 cm, szélessége: 40 cm, magassága: 6 cm) Munkafolyamat vázlata: - Meghatározza a betonszerkezet anyagmennyiségét beton készítése - Előállítja a tervezett betonminőséget az előírt keverési arány betartásával - Felület kialakítása, ellenőrzése - Keveri, bedolgozza és tömöríti a betont - A betonkeverék bedolgozása után ellenőrzi a méret- és alakhelyességet - Gondoskodik a friss beton utókezeléséről

7 A vizsgázó neve:. Születési helye és ideje: vizsgafeladat Értékelő lap Keverjék meg az előzetesen kiszámolt mennyiségű, C20/25 - XC S2 - MSZ :2004 tervezett minőségű betont, és készítsen el az erre előkészített helyen 4 db kerítésfedlapot az alábbi rajzon megadott méretben! A bedolgozás során fordítson különös gondot a tömörítésre!(méretek: hossza: 40 cm, szélessége: 40 cm, magassága: 6 cm) Adható Elért Meghatározza a betonszerkezet anyagmennyiségét 10 Előállítja a tervezett betonminőséget az előírt keverési arány betartásával Felület kialakítása, ellenőrzése 15 Keveri, bedolgozza és tömöríti a betont 15 A betonkeverék bedolgozása után ellenőrzi a méret- és alakhelyességet 15 Gondoskodik a friss beton utókezeléséről 15 Használja a beton kiviteli munkákhoz előírt munkavédelmi eszközöket 5 Mennyiségérzék 5 Pontosság 3 Szervezőkészség 3 Határozottság 2 Hatékony és módszeres munkavégzés 2 Összesen: dátum: Értékelési tábla: pont jeles (5) pont jó (4) pont közepes (3) pont elégséges (2) 0-50 pont elégtelen (1) Érdemjegy.

8 A vizsgázó neve:... Tanfolyam száma:... Vizsga időpontja:... FELADATLAP 4. Hidegburkolási munka készítése (egyéni munka segítővel, 120 perc) Az előkészített 30 cm x 30 cm méretű járólapokból készítsen beltéri, vékony ágyas, ragasztott padlóburkolatot (fugázás nélkül) legalább 3 m 2 -en! Munkafolyamat vázlata: - Elkészíti a burkolati rajzot a mellékelt vázlaton - Burkolati rajz alapján kitűzi a burkolólapok helyét - Ragasztóhabarcsot kever - Lefekteti a padlóburkolati lapokat diagonál kivitelben - Ellenőrzi a burkolatot

9 A vizsgázó neve:. Születési helye és ideje: vizsgafeladat Értékelő lap Az előkészített 30 cm x 30 méretű járólapokból készítsen beltéri, vékony ágyas, ragasztott padlóburkolatot (fugázás nélkül) legalább 3 m 2 -en! Adható Elért Elkészíti a burkolati rajzot a mellékelt vázlaton 15 Burkolati rajz alapján kitűzi a burkolólapok helyét 15 Ragasztóhabarcsot kever 15 Lefekteti a padlóburkolati lapokat diagonál kivitelben 20 Ellenőrzi a burkolatot 15 Mérő- és kitűző eszközök készség szintű használata 5 Burkoló kéziszerszámok, kisgépek használata 5 Pontosság 3 Türelmesség 3 Konszenzus készség 2 Hatékony és módszeres munkavégzés 2 Összesen: 100 dátum: Értékelési tábla: pont jeles (5) pont jó (4) pont közepes (3) pont elégséges (2) 0-50 pont elégtelen (1) Érdemjegy.

10 A feladatok végrehajtásához a vizsgázó rendelkezésére áll: Vizsgáztató biztosítja: - mérőszalag - vízmérték - szintező - Elastovill E-G 4 F/K bitumenes szigetelőlemez - PB üzemű lángolvasztó - falazótégla (PTH25 N+F), segédanyagok - vakolóanyag - betonkeverő gép - anyagtároló láda - talicska - vödör - acélszeg - habarcsrosta - kőműves serpenyő - kőműves kanál - simító léc (2m 1,5m 1m) - fogantyús léc (kartecsni) - fa- vagy műanyagsimítók - meszelő - folyami kavics, cement - helyszínre telepített vizes téglavágó gép - Bohemia Gres Nordic Beige 30 x 30 cm padlóburkolat - SUPERFLEX C2TE ragasztó - habarcskeverő vödör - elektromos keverőgép - csempevágó - egyéb szükséges burkolószerszámok, eszközök - munkavédelmi eszközök, védőfelszerelések - Vizsgázó biztosítja: - nem biztosít eszközt

11 Gyakorlati vizsgatevékenység k Mellékletek a feladatok elvégzéséhez 1. tervmelléklet. A falszerkezet tervmelléklete

12 Gyakorlati vizsgatevékenység k 2. tervmelléklet. A beton kerítésoszlop tervmelléklete

13 Gyakorlati tételsor ÉRTÉKELÉS Sorszám Tétel Név Osztályzat dátum. aláírás
