Műleírás. Kisszékely Hrsz. 315 és 316. GSPublisherVersion

Átírás

1 Műleírás Kisszékely Hrsz. 315 és 316

2 Jellemző tornác a településen Hely A tervezési feladat egy vidéki otthon. A megoldást a helyi hagyományokhoz való kötődésben és a jelenkor környezettudatos válaszaiban kerestük. Kisszékely házai között hamar meg lehet érezni az összetartozást, a helyi karaktert. A tervezett ház ehhez a közösségehez kíván csatlakozni, tiszteletben tartani a helyi hagyományokat. Tornác átirata a terven Tornác Kisszékelyen jellemző az oldaltornác, mely a koncepció szempontjából fontos szervező elem. Az oszlopos tornácok átirata a terven szereplő kinyúló, alátámasztás nélküli előtető. A tornác fogadja a megérkezőket, ez az első kapcsolat a házzal. Az oldaltornác a ház teljes hosszán végigfut, a különböző szakaszoknál eltérő mélységgel és a funkcióval. utca Jellemző beépítési mód: hátrafele folytatólagosan épülő bővítmények, melléképületek Beépítés A településen a természetesen kialakult beépítés: utcára merőleges épülettömeg, h á t r a f e l e folytatólagosan é p ü l ő bővítményekkel. Lejtős terep esetén terepre illeszkedő tömegek. A terv ezt kívánja folytatni és tiszteletben tartani. A ház előkertes beépítéssel került kialakításra, igazodva az utcában a szemben levő telekhez. A hosszú, egy traktusos tömeg a telek lejtését követve lépcsőzetesen fekszik, simul a terepre. Az utca folytatásában a templom túloldalán további telekosztás lehetősége elképzelhető.

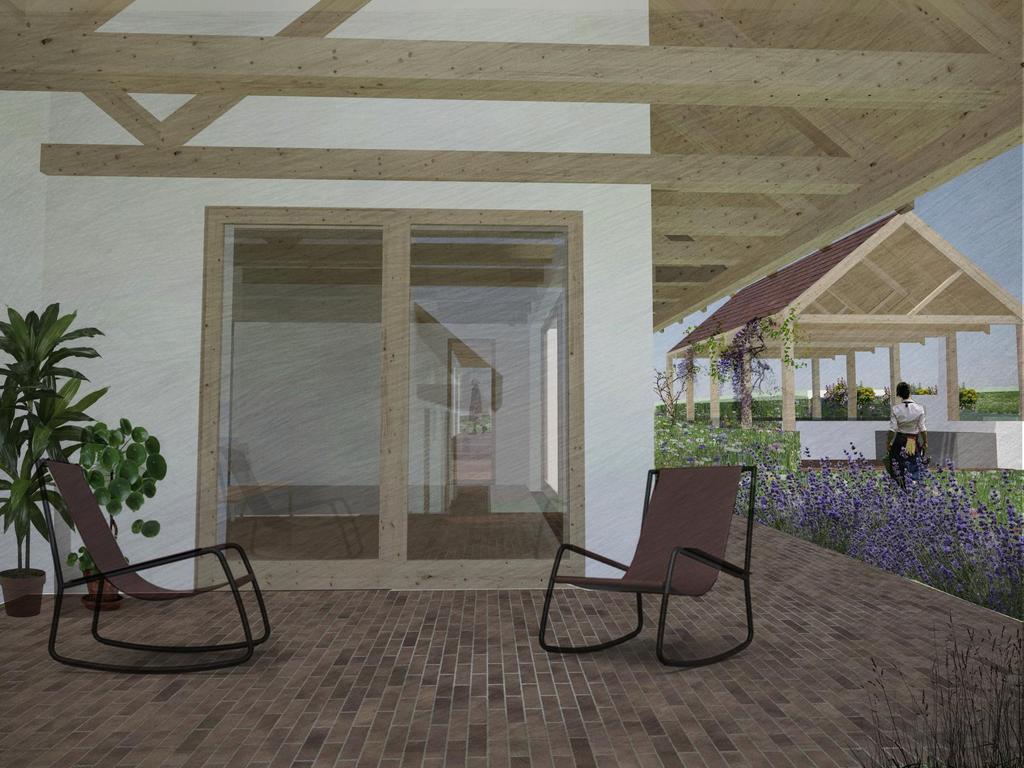

3 szülői blokk (szülői háló, fürdő és dolgozószoba) fedett terasz Funkció és tömegképzés A megrendelői igények szerint 3 funkcionális egységet különítünk el: a szülői blokkot(szülői háló és dolgozó/ könyvtárszoba), a nappali-konyhaétkező életteret és az egyéb szobákat (két gyerekszoba és vendégszoba). A két hálóblokk egy-egy zárt egység, míg a nappali tér egy nyitott, kerttel szoros kapcsolattal bíró tér. Az igények alapján egy m2- es épület alakítandó ki. A településen található épületek léptékéhez ez a méret túl nag ynak bizonyul. (Kisszékelyen a jellemző házméret 70-80m2, ezen kívül vannak a gazdasági és kerti építmények.) A falusi környezetben természetesen kialakult beépítéshez igazodva az épületet 3 kisebb egységre bontjuk.a három házrészt fedett teraszok kötik össze, mely az egyik legfontosabb élettere a vidéki életnek. A házrészek között található egy fedett előtér és egy opcionálisan télikertté alakítható fedett terasz. A terasz a nappali-konyha-étkező térrel van közvetlen kapcsolatban, kinti étkezések számára is alkalmas. A település telekosztásához kívánunk igazodni a fedett beálló tömegével. Az oszlopokra állított nyeregtető a k o r á b b i ( ö s s z e v o n á s e l ő t t i ) telekhatáron helyezkedik el. A tető vonalában helyezkedik el a telek végében a tároló és az állatetető. Ezzel a beépítéssel igazodunk a környezethez, és nem szakadunk el a falu képétől. Az utca felé két kicsi ablakot nyitunk. A többi nyílászáró a padlószinttől indított, erősítve a kert és a belső terek kapcsolatát. konyha, étkező és nappali fedett terasz gyerek blokk ( gyerekszobák, vendégszoba és fürdő) Funkcióséma Megrendelői igények szerinti méret, a településen jellegzetes egytraktusos hosszú nyeregtetős házformában Az épület funkciók szerinti tagolása Különböző funkciók méretigénye átlátások, kilátások Tornácok és fedett teraszok kialakítása a tömegek visszahúzásával Tömegalakítás lépései

4 314 33,44 11,64 10,67 11,14 318/3 318/2 305/ /4 305/2 Kiss utca 312 É 6,60 26,65 8,25 5, , / ,60 2, ,60 8,05 5,94 318/ / Római katolikus templom Szabadság utca /1 655/2 655/3 Hrsz. 315 és 316 Telek méret: 1669 m2 Beépített terület: 324,58 m2 (19,4%) Lakóépület: Nettó szintterület: 169,83 m2 Bruttó szintterület: 223,72 m2 Kerti építmények: 73,61 m2 Helyszínrajz M=1:1000

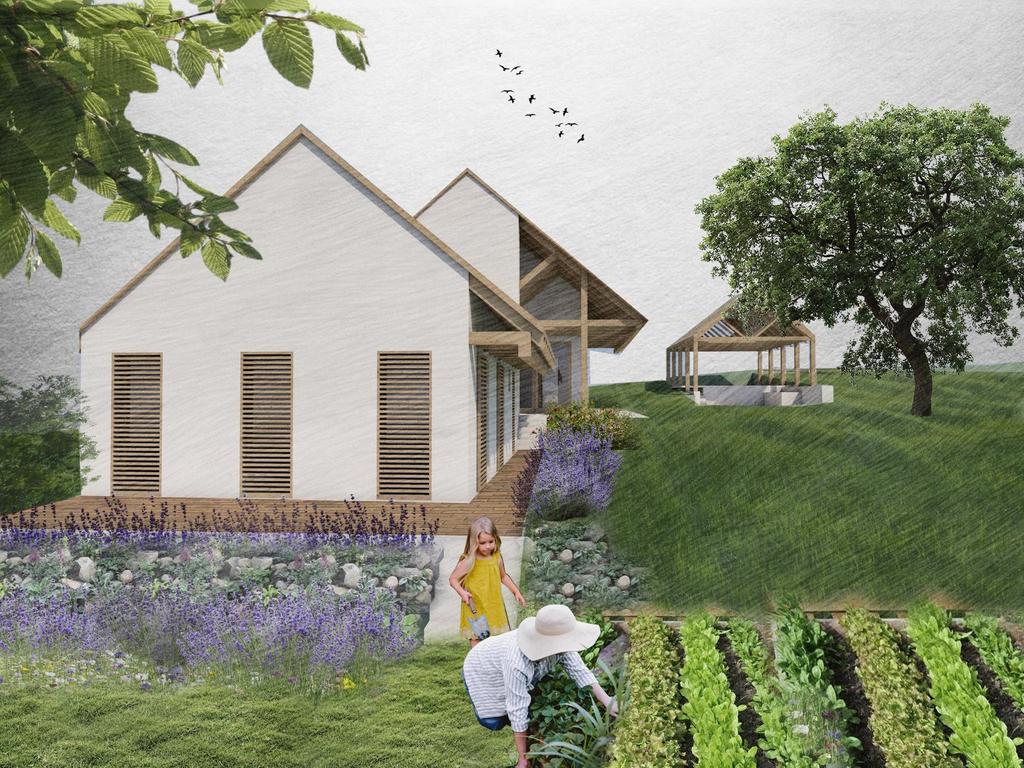

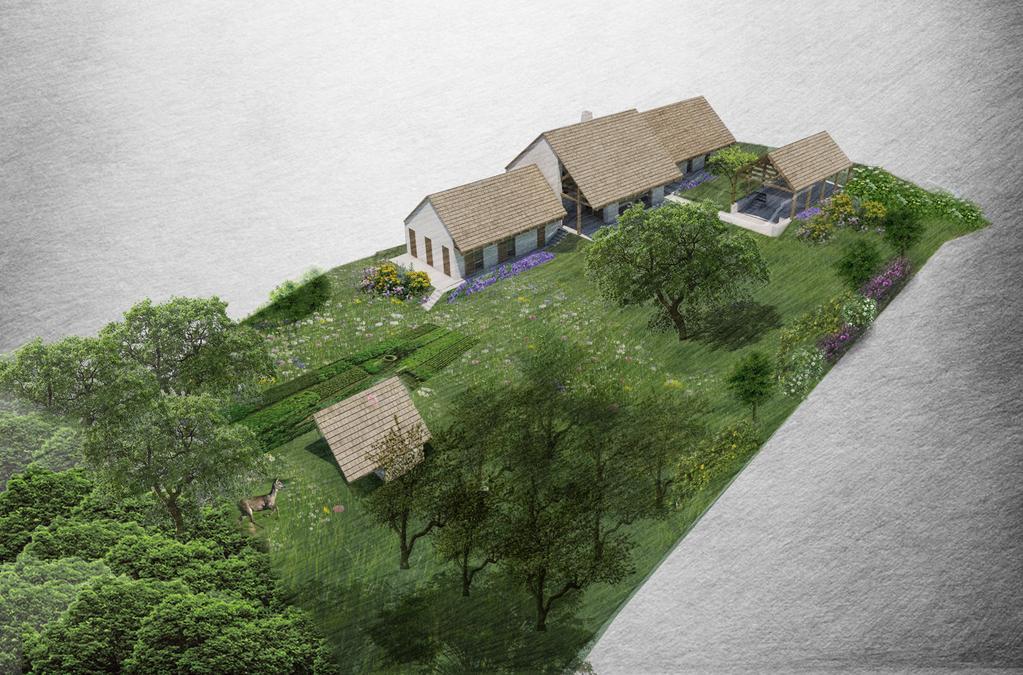

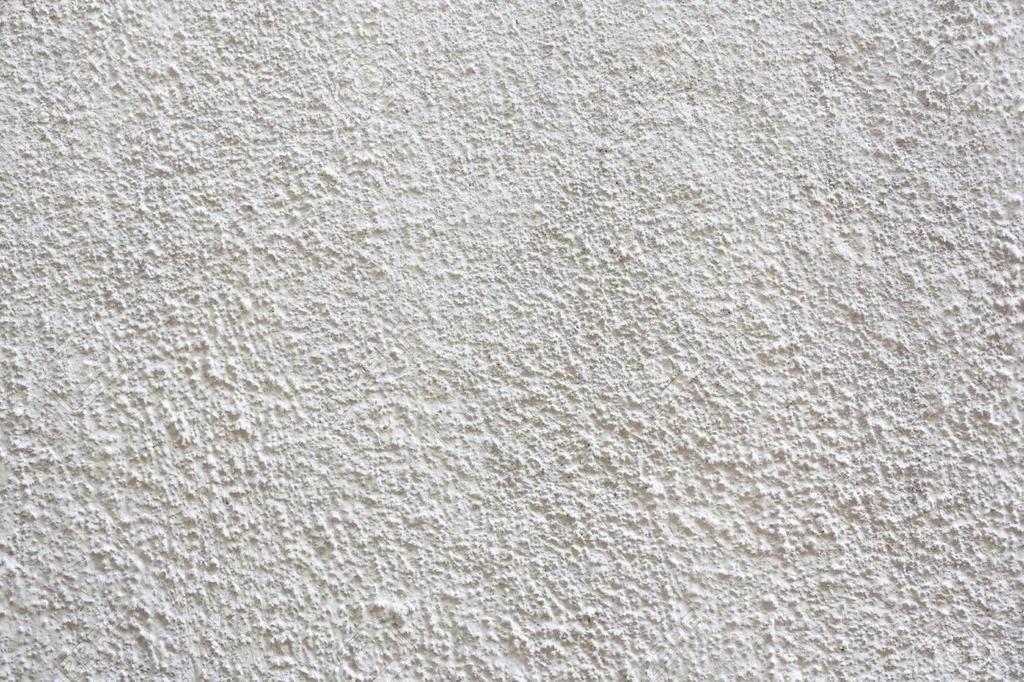

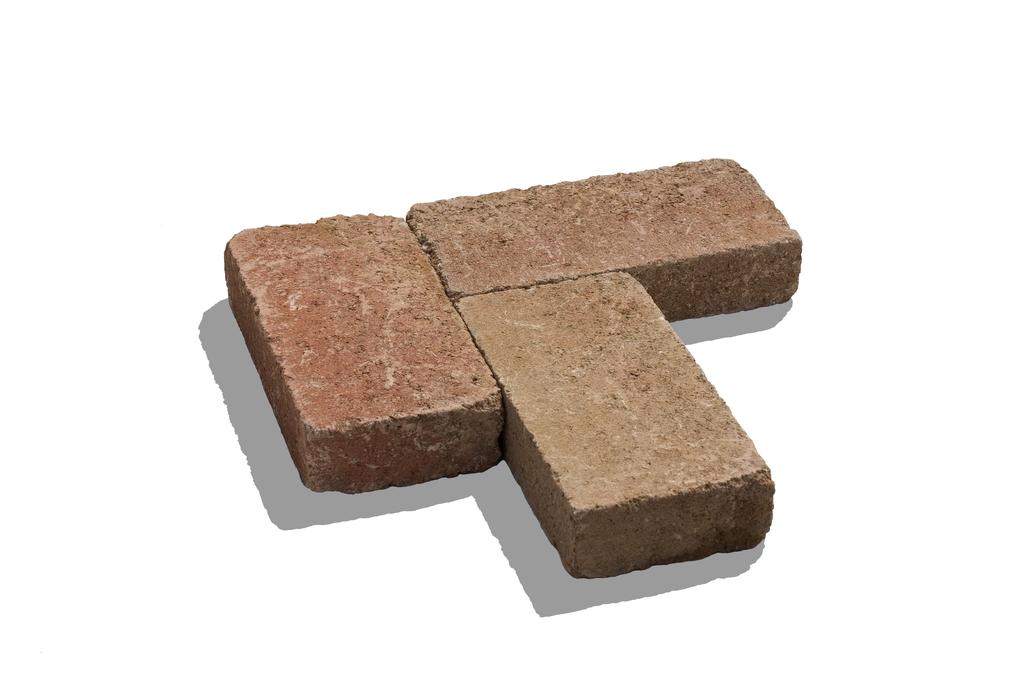

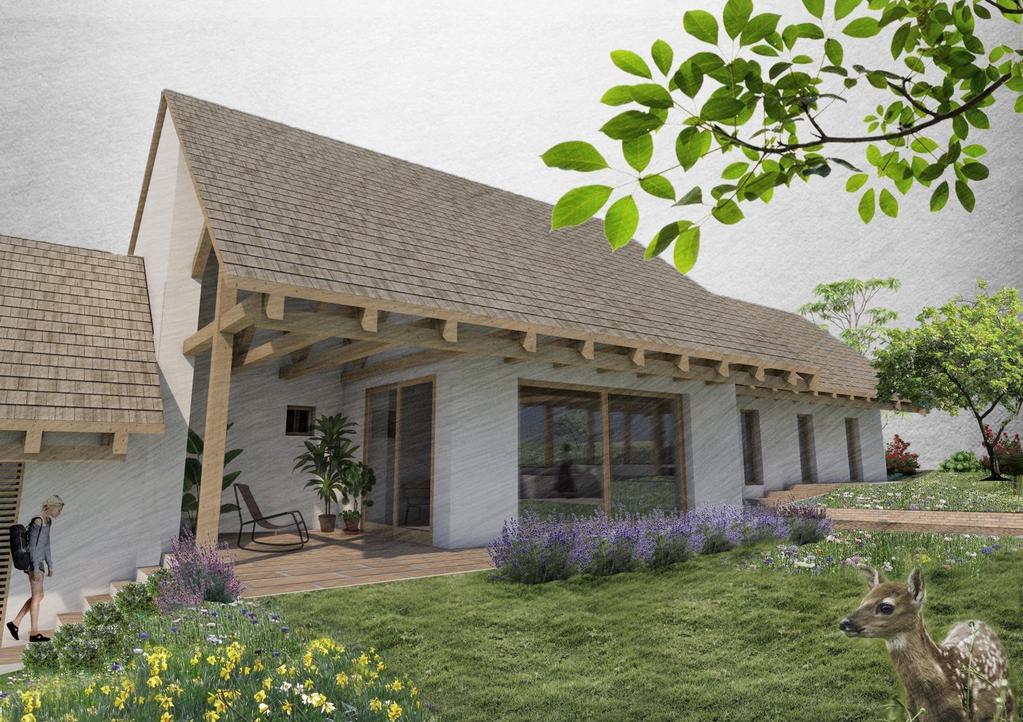

5 Lakóház és fedett beálló képe az utca felől: a távolságuk a faluban jellemző telekosztást, távolságokat őrzi - fedett beálló a korábbi telekhatáron van A fedett beálló utca felőli részében parkoló, udvar felőli részében, 1 méteres szintkülönbséggel nyárikonyha kap helyet. A telek végében található fedett tároló erdősáv felé eső védett oldala az állatetető. Körülötte további fásítás tervezett. Az épület követi a telek lejtését, a ház traktusai rásimulnak a lejtőre A ház az utca fele két kicsi ablakkal néz. Az udvar felé padlótól felmenő nyílászárók vannak, összekötve a kinti és a benti tereket. Vakolat, bontott cserép, téglakő, fa, sokféle növény, egyszerű és kevés anyag. Természetes anyagok, melyek az idővel együtt élnek, alakulnak, csiszolódnak.

6 É díszkert, egynyári virágok, virágzó cserjék levendula, díszfüvek 5,07 0,95 5,78 0,04 2,05 6,34 0,05 5, 5,53 +1,00 gyalogos bejárat Hörmann tolókapu 8,30 6,35 6,00 kocsibehajtó +1,20 áttört fa kerítés, vakolt fehér lábazaton, függőleges lécezés ,29 díszkert, egynyári virágok, virágzó cserjék fedett beálló két gépkocsi részére körtefa egyenesvágású bontott cserépdfedés Barabás téglakő külső padlóburkolat szín: vörös-barna opcionális: medence lakóház, földszintes fűszerkert, levendula sziklakert opcionális napelem panelek 33,44 33,44 6,60 1,60 3,50 4,70 6,60 +7,08 8, ,50 6,25 0,63 0, ,09 1,20 1,95 11,14 3,30 7,38 2,20 9,44 19,01 14,44-0,02 0,51 +6, ,72 6,60 11,80 9,52 levendula, díszfüvek támfal, benne tároló cseresznyefa nyári konyha, grillező, kemence, fedett terasz sziklakert diófa a kert közepén málna, ribilizli és szederbokor bodza külső terasz Barabás téglakő külső padlóburkolat sziklakert veteményes 6,60-1,04 1,20 gyümölcsös orgona csipkebokor -2,80 tároló/szuna 2,80-1,48 állatetető 1,99 faültetés Kertterv

7 pm. 0,00 9,52 pm. 0,00 pm. 1, látszó födémgerendák látszó födémgerendák 33,44 látszó födémgerendák C B E A 1,81 virágzó cserjék hulladéktároló díszkert, egynyári virágok levendula közl. 5,97 m pm. 0,60 szülői háló 16,80 m 2 +0,68 ±0,00 előtér 7,72 m ±0,00 pm. 0, pm. 1, pm. 0,60 +0,68 fürdőszoba 7,86 m 2 75 pm. 0, pm. 0,00 pm. 1,80 pm. 0,00 pm. 0,00 pm. 0, pm. 0, ,50 7,80 0,50 1,95 ±0,00-1,02 közl. 15, m 2 látszó födémgerendák áttört fa kerítés, vakolt fehér lábazaton, függőleges lécezés +1,00-1,04 Barabás téglakő, szín: vörös-barna magas füvek, évelő virágok dolgozó/könyvtársz. 14, m 2 nappali 26,33 m 2 kamra 3,46 m 2 gép.helyiség 5,52 m 2 vendégszoba -1,02 12,17 m 2 fürdősz. 3,53 m 2 gyerekszoba 11,82 m 2 fürdősz. 3,30 m 2-1,02 gyerekszoba 11,82 m 2 D D 0,10 6,60 1,60 0,00 0,50 5,60 0,50 1,60 0,50 3,00 0,12 1,80 0,12 0,50 1,10 0,12 4,38 0,50 0,12 2,42 0,12 1,64 3,40 0,70 2,27 3,08 0,12 8,30-0,02-0,02 napozó +1,00 +0,83 +0,66 fedett tornác Barabás téglakő, szín: vörös-barna +0,66 +0,49 +0,15-1,04 +0,32 0,50 2,50 0,50 4,80 0,50 konyha, étkező 23,07 m 2 gyalogos bejárat nyíló fa áttört zsalugáter fűszerkert nyíló fa áttört zsalugáter -2,00 +0,66 fűfélék, levendula, díszfüvek fedett előtér tető körvonala +0,45 fűfélék, levendula, díszfüvek -0,02 fedett "tornác" fedett terasz (opcionális télikert) 0,50 1,10 0,12 2,28 0,50 4,30 2,70 3,40 0,50 2,20 0,50 6,38 0,50 3,30 0,50 2,77 0,50 1,10 0,12 4,38 0,50 0,12 1,60 0,12 2,70 0,12 0,50 1,10 0,12 4,38 0,50 0,55 Alaprajz 1,00 0, cserépkályha paddal 2,25 1,35 0, 6,60 2,30 1,40 2,70 0,50 0, 1,05 0,60 1,20 támfalra ültetett pad sziklakert virágzó cserjék 2,10 2,87 1,40 1,47 2,31 5,34 4,39 2,44 2,40 1,33 1,89 3,23 2,29 0,15 0,55 C 1,65 0, 1,97 0, 1,97 0, 1,16 1,10 0,95 1,59 4,50 1,29 0,60 2,64 1,44 0, 0,60 0,60 1,13 0, 2,33 0, 1,84 19,01 14,44 veteményes B körtefa +1,00 +1,20 lilakác HS 330 Internorm fa/ alumínium emelőtolóajtó HS 330 Internorm fa/ alumínium emelőtolóajtó Hörmann tolókapu +1,20 Barabás téglakő, szín: vörös-barna E körtefa A +0,45 kő lépegető kő lépegető fedett beálló 28,58 m 2 6,00 tető körvonala tároló 5,98 játéktér, szabad füves terület kocsibehajtó kemence fa szerkezetű cserépfedéses nyitott beálló fedett nyári konyha és terasz 22,89 m 2 Broil gázgrill -0,02 opcionális: medence, körülötte faburkolat diófa lilakác lilakác 9,53 +1,00 sziklakert cserjék málna, ribilzli és szederbokor telekhatár

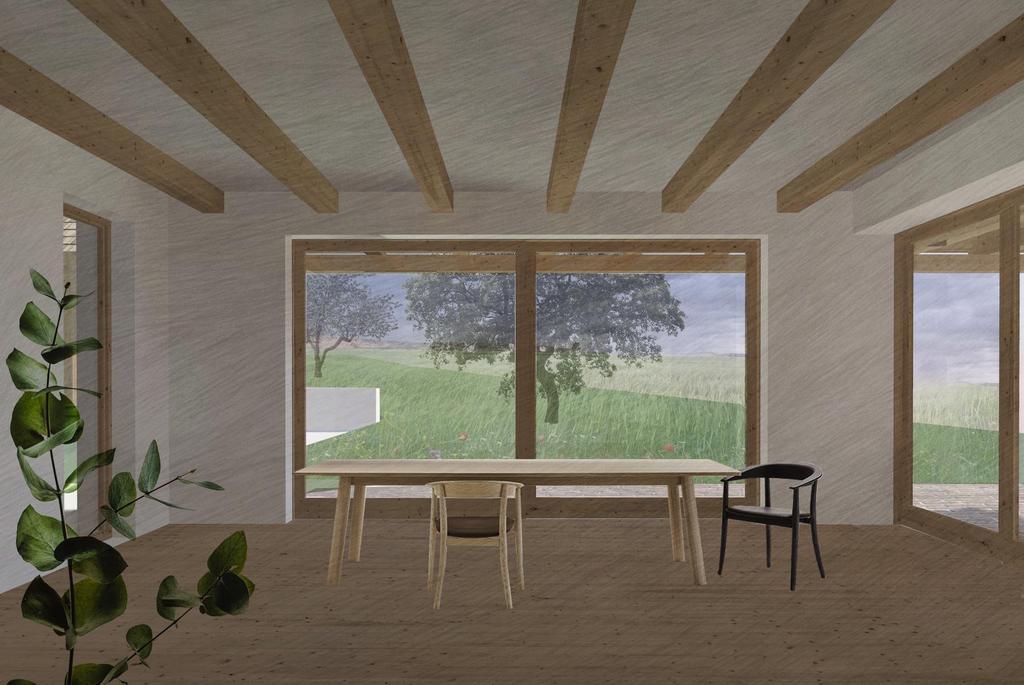

8 Belső helyiségek belmagasság terület(m2) előtér 3,10 7,72 konyha, étkező 3,10 23,07 nappali 3,10 26,33 gép.helyiség 3,10 5,52 kamra 3,10 3,46 gyerekszoba 2,70 11,82 gyerekszoba 2,70 11,82 közlekedő 2,70 15,56 vendég fürdőszoba 2,70 3,3 fürdőszoba 2,70 3,53 vendégszoba 2,70 12,17 fürdőszoba 2,62 7,86 szülői háló 2,62 16,8 dolgozó/könyvtárszoba 3,10 14,9 közlekedő 2,42-3,10 5,97 Külső terek összesen: 169,83 Technológia, anyaghasználat fedett beálló 2,80 28,58 fedett nyári konyha és terasz 2,80 22,89 tároló 2,80 13,98 fedett terasz és tornác a ház körül vált. 64,6 (min.1,60m széles) Gépészet, megújuló energiák összesen: 130,05 A z é p ü l e t f ű t é s é r ő l l é g t e r m i k u s hőszivattyúval gondoskodunk, mely a környezeti levegőben található hő-energiát hasznosítja. Padlóba és oldalfalra épített alacsony hőmérsékletű sugárzó hőleadóval adjuk le a hőt. A korszerű ZubanDan rendszerű h ő s z i vattyúk m á r ö n á l l ó a n, m á s energiatermelő berendezés nélkül képesek a teljes épület hőigényének biztosítására, fűtési melegvíz készítésére még szélsőséges időjárási körülmények (-25oC külső hőmérséklet) esetén is. Megfelelő kialakításnál nyári időszakban a hűtési energiát is biztosítják. Fontos újítás, hogy a szükséges meleg víz ellátást egész évben folyamatosan az éppen aktuális fűtési, vagy hűtési funkciójuk mellett is képesek garantálni.a nappali-konyha-étkező tér közepén egy cserépkályha is helyet kap, mely a hőszivattyús fűtési rendszer kiegészítő elem. A ház nem kíván passzívház lenni, fontosnak tartjuk a szellőztetést! A fedett tornác a téli nap alacsony sugarait beengedi, míg a nyári magasan tűző nap elől védelmet nyújt. Az épület tetőfelületei keleti és nyugati fekvésűek, így a tetőre helyezett napelem panelek hatékonysága nem maximális. Igény esetén elhelyezhető, az épület déli részére javasoljuk. (Lásd: a kertészeti 200-as terven.) E g yszerű csomópontok, eg yszerű ácsszerkezet, merőleges falak és szerkezetek a jellemzőek. Fontos szempont, hogy ne kelljen messziről importált anyagokat és szaktudást hozni. Az építés ökológiai lábnyomának m i n i m a l i z á l á s a é r d e k é b e n h e l y i szakemberek tudását, egyszerű, rég bevált módszereket alkalmazunk. Az építőanyagok újrafelhasználásával is a környezettudatos tervezést segítjük. Pl. a ház fedése bonottt cserépfedés. Egyszerű és kevés anyagot használunk, nincs felesleges díszítés az épületen. A fa gerendák látványa is a természetsséget nyújtják és kerülik a sallangokat. Az épület egyszintes, a tetőtér beépítetlen, későbbi kihasználása lehetséges. A körbefutó falak alá monolit vasbeton sávalap kerül. A falazat Porotherm 44 Klíma tégla, mely kiváló hőszigetelő tulajdonságú, népszerű építőelem, könnyen és kiszámíthatóan lehet vele dolgozni. Weber törtfehér classic medium nemesvakolat kerül az épületre. A belső terek is világos(fehér, világosszürke) festést kapnak. A padlóburkolat világos színű öntött padló. A nappali-konyha-étkező tér és a hálószobák tölgyszínű svédpadlóburkolatot kapnak. Fa s z e rk e z e t ű a t e t ő, a h é j a l á s egyenesvágású bontott cserépfedés. A mennyezet látszó fagerendák feletti fehérre festett fa deszkázat. Erre van fektetve az ásványgyapot hőszigetelés. A nyílászárók Internorm fa-alumínum nyílászárók. A nappaliból egy nagyméretű emelő-tolóajtóval jutunk ki a kertbe, mely összeköti a külső és a belső tereket, elmosva a határokat.

9 egyenesvágású bontott cserép fehérre festett deszkázat +2, látszó fa gerenda, világos színű lazúr -0,02 +3,10 konyha, étkező ±0,00-0,30 0,30 3,10 0,15 0,05 4,70 3,40 0,20 A-A metszet M=1:100 telekhatár +7,08 egyenesvágású bontott cserép fedett tornác +3,50 +3,30 +0,68 0,30 2,62 0,20 3,58 szülői háló fehérre festett deszkázat látszó fa gerenda, világos színű lazúr 0,30 B-B metszet M=1:100

10 telekhatár +5,09 +1,64-1,02 0,30 2,70 0,20 3,21 +1,88 +1,68 gyerekszoba -1,02 2,50 0,20 0,20 C-C metszet M=1:100 +7,08 fedett előtér 0,30 3,10 3,98 előtér +3,77 ±0,00 D-D metszet M=1:100

11 +7,93 egyenesvágású bontott cserép +6,34 fehérre festett deszkázat +2,78 látszó fa gerenda, világos színű lazúr +1,28 +0,66 szülői háló 0,30 2,62 0,20 2,77 +0,68 fürdőszoba 0,30 3,30 0,20 +3,50 +3,30 dolgozó/könyvtárszoba ±0,00 0,30 6,27 fedett előtér 3,10 0,20 4,63 +3,10 nappali, konyha és étkező ±0,00 fedett terasz/ télikert 0,30 2,70 0,20 2,22 0,30 vendégszoba +4,10 +1,68 mosdó -1,02 gyerekszoba gyerekszoba +4,10-1,02 D-D metszet Barabás téglakő,szín: vörösbarna felnyíló fa zsalugáter nemesvakolat, törtfehér, Weber.ter classic M egyenesvágású bontott cserép fedés HF 410 Internorm fa/ alumínium ablak szín: antracit és tölgy nemesvakolat, törtfehér, Weber.ter classic M HS 330 Internorm fa/alumínium emelőtolóajtó szín: antracit és tölgy egyenesvágású bontott cserép fedés HT 410 Internorm fa/ alumínium bejárati ajtó szín: antracit és tölgy HF 410 Internorm fa/ alumínium ablak szín: antracit és tölgy nemesvakolat, törtfehér, Weber.ter classic M fenyő gerenda, vékony lazúrral Barabás téglakő,szín: vörösbarna egyenesvágású bontott cserép fedés +7,08 +5,09 +3,00 +3,29 +1,77 fedett terasz fedett előtér +0,66 +0,84-0,02-1,04 Keleti homlokzat nemesvakolat, törtfehér, Weber.ter classic M egyenesvágású bontott cserép fedés +7,08 +5,09 +3,64 +1,64 Nyugati homlokzat

12 nemesvakolat, törtfehér, Weber.ter classic M Barabás téglakő,szín: vörösbarna HF 410 Internorm fa/ alumínium ablak szín: antracit és tölgy felnyíló fa zsalugáter fenyő gerenda lazúr festéssel egyenesvágású bontott cserép fedés +5,09 +1,64-0,02-1,04 Déli homlokzat M=1:100 nemesvakolat, törtfehér, Weber.ter classic M fenyő gerenda lazúr festéssel HF 410 Internorm fa/ alumínium ablak szín: antracit és tölgy egyenesvágású bontott cserép fedés felnyíló fa zsalugáter +7,08 +3,64 +0,66 Északi homlokzat M=1:100
