Liliomkert liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Liliomkert liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft. 1121 budapest, evetke utca 2. +3612734935 kispetermuterme@gmail."

Átírás

1 Liliomkert liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

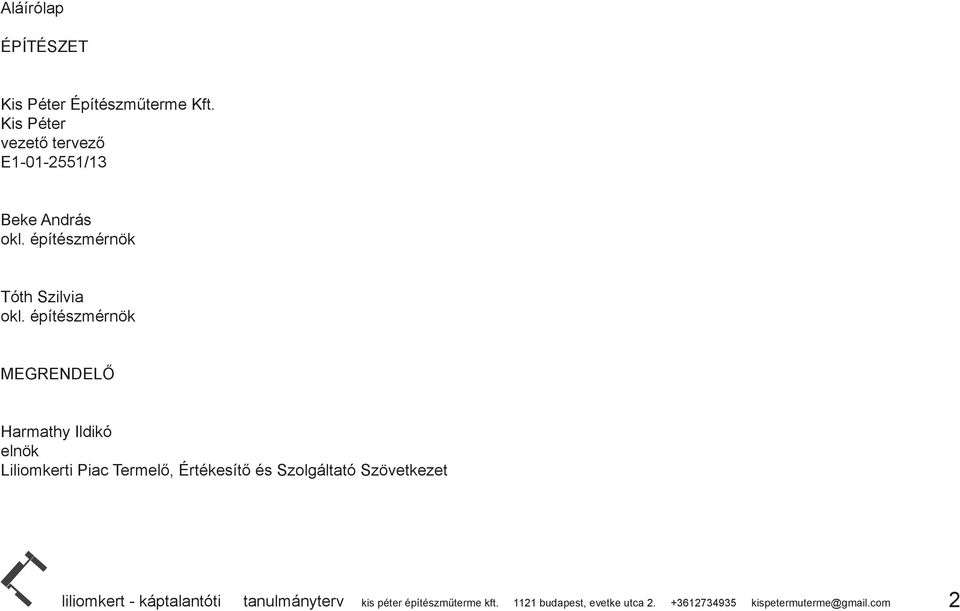

2 Aláírólap ÉPÍTÉSZET Kis Péter Építészműterme Kft. Kis Péter vezető tervező E /13 Beke András okl. építészmérnök Tóth Szilvia okl. építészmérnök MEGRENDELŐ Harmathy Ildikó elnök Liliomkerti Piac Termelő, Értékesítő és Szolgáltató Szövetkezet liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

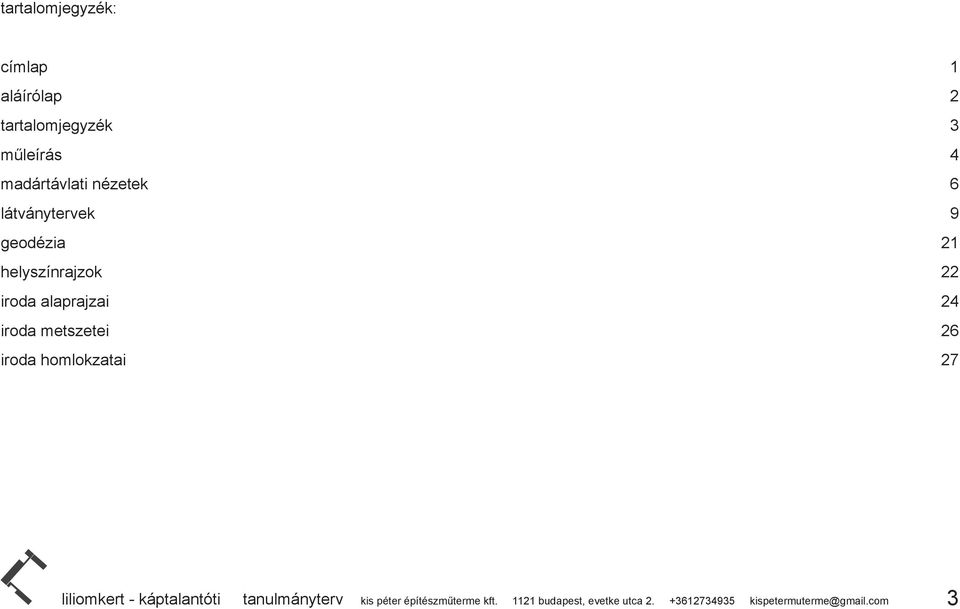

3 tartalomjegyzék: címlap aláírólap tartalomjegyzék műleírás madártávlati nézetek látványtervek geodézia helyszínrajzok iroda alaprajzai iroda metszetei iroda homlokzatai liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

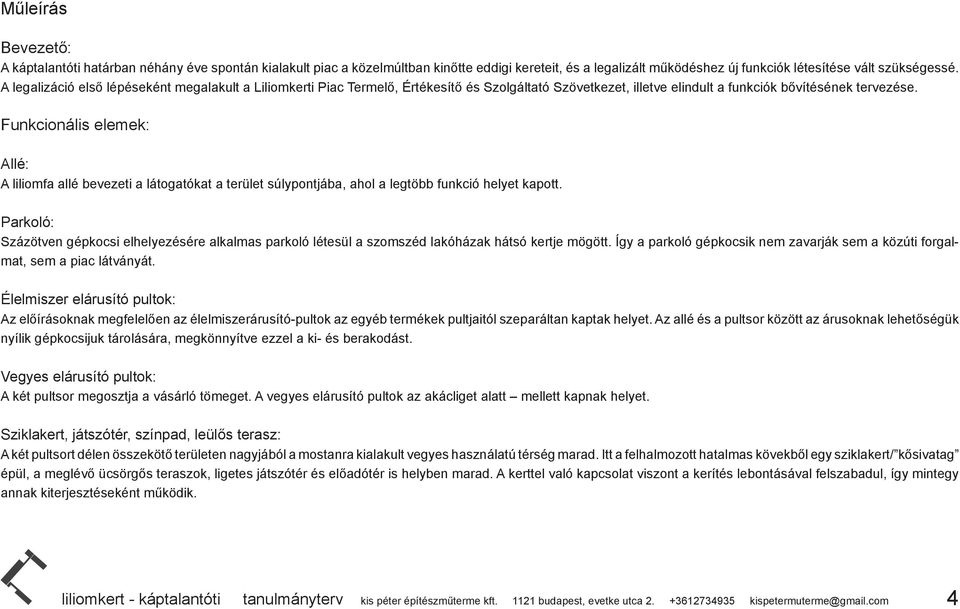

4 Műleírás Bevezető: A káptalantóti határban néhány éve spontán kialakult piac a közelmúltban kinőtte eddigi kereteit, és a legalizált működéshez új funkciók létesítése vált szükségessé. A legalizáció első lépéseként megalakult a Liliomkerti Piac Termelő, Értékesítő és Szolgáltató Szövetkezet, illetve elindult a funkciók bővítésének tervezése. Funkcionális elemek: Allé: A liliomfa allé bevezeti a látogatókat a terület súlypontjába, ahol a legtöbb funkció helyet kapott. Parkoló: Százötven gépkocsi elhelyezésére alkalmas parkoló létesül a szomszéd lakóházak hátsó kertje mögött. Így a parkoló gépkocsik nem zavarják sem a közúti forgalmat, sem a piac látványát. Élelmiszer elárusító pultok: Az előírásoknak megfelelően az élelmiszerárusító-pultok az egyéb termékek pultjaitól szeparáltan kaptak helyet. Az allé és a pultsor között az árusoknak lehetőségük nyílik gépkocsijuk tárolására, megkönnyítve ezzel a ki- és berakodást. Vegyes elárusító pultok: A két pultsor megosztja a vásárló tömeget. A vegyes elárusító pultok az akácliget alatt mellett kapnak helyet. Sziklakert, játszótér, színpad, leülős terasz: A két pultsort délen összekötő területen nagyjából a mostanra kialakult vegyes használatú térség marad. Itt a felhalmozott hatalmas kövekből egy sziklakert/ kősivatag épül, a meglévő ücsörgős teraszok, ligetes játszótér és előadótér is helyben marad. A kerttel való kapcsolat viszont a kerítés lebontásával felszabadul, így mintegy annak kiterjesztéseként működik. liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

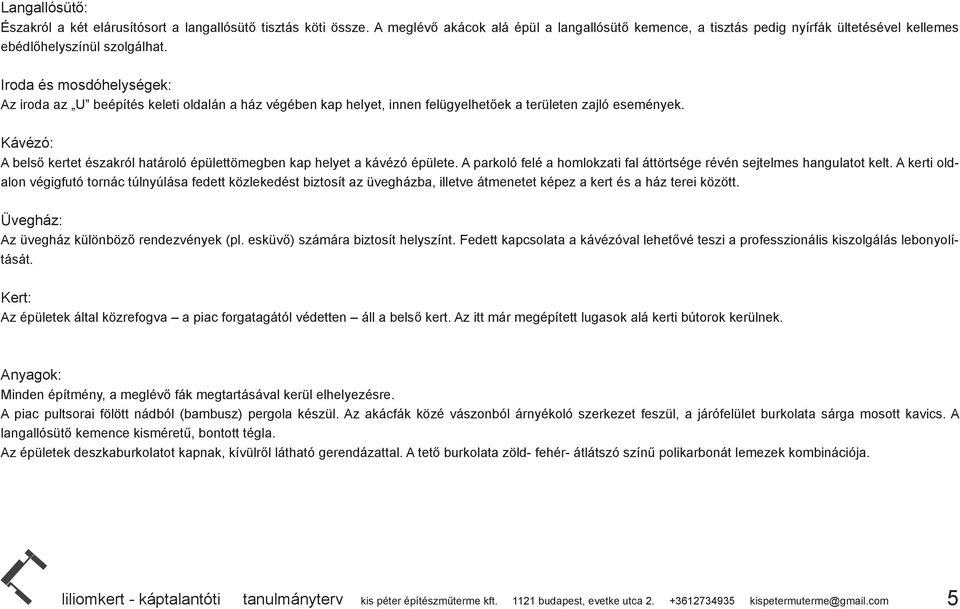

5 Langallósütő: Északról a két elárusítósort a langallósütő tisztás köti össze. A meglévő akácok alá épül a langallósütő kemence, a tisztás pedig nyírfák ültetésével kellemes ebédlőhelyszínül szolgálhat. Iroda és mosdóhelységek: Az iroda az U beépítés keleti oldalán a ház végében kap helyet, innen felügyelhetőek a területen zajló események. Kávézó: A belső kertet északról határoló épülettömegben kap helyet a kávézó épülete. A parkoló felé a homlokzati fal áttörtsége révén sejtelmes hangulatot kelt. A kerti oldalon végigfutó tornác túlnyúlása fedett közlekedést biztosít az üvegházba, illetve átmenetet képez a kert és a ház terei között. Üvegház: Az üvegház különböző rendezvények (pl. esküvő) számára biztosít helyszínt. Fedett kapcsolata a kávézóval lehetővé teszi a professzionális kiszolgálás lebonyolítását. Kert: Az épületek által közrefogva a piac forgatagától védetten áll a belső kert. Az itt már megépített lugasok alá kerti bútorok kerülnek. Anyagok: Minden építmény, a meglévő fák megtartásával kerül elhelyezésre. A piac pultsorai fölött nádból (bambusz) pergola készül. Az akácfák közé vászonból árnyékoló szerkezet feszül, a járófelület burkolata sárga mosott kavics. A langallósütő kemence kisméretű, bontott tégla. Az épületek deszkaburkolatot kapnak, kívülről látható gerendázattal. A tető burkolata zöld- fehér- átlátszó színű polikarbonát lemezek kombinációja. liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

6 madártávlati nézet nappal liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

7 madártávlati nézet nappal liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

8 madártávlati nézet éjjel liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

9 látványterv az allé bejárata felől liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

10 látványterv az allé közepéről nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

11 látványterv a kávézó bejárata felől liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

12 éjszakai látványterv a kávézó bejárata felől liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

13 látványterv a kávézó előtti fedett-nyitott térből nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

14 látványterv az iroda bejárata felől nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

15 látványterv a vegyes elárusító piacsor felől nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

16 látványterv az üvegház bejárata felől nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

17 látványterv az üvegház bejárata felől nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

18 éjszakai látványterv az üvegház bejárata felől nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

19 látványterv a kávézó és az üvegház találkozása felől nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

20 látványterv a kert belsejéből nézve liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

21 ár ok árok föld út árok ár ok ár ok 012 közút 010/ oszlo p pe rgola pe rgo la közút föl dút 308/9 fö ldút 010/7 30 8/ /7 tűzcsa p / /4 út 308/10 308/3 308/11 park 308/2 út /1 geodézia m=1:1500 liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

22 kávézó 2 iroda, mosdó 3 üvegház 4 piac 5 langalló sütöde 6 rendezvénytér 7 parkoló 8 allé 8 helyszínrajz liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

23 rendezvénytér , , , ,90 +0,00 1, kávézó gerincmag. 5,7 m ereszmag. 2,1 m 2, fedett terasz 3, lugas 4, iroda és mosdók gerincmag. 4,8 m ereszmag. 2,1m 5, fedett terasz 6, élelmiszer piac 7, teraszok 8, kősivatag 9, fás játéktér 10, vegyes piac 11, fedett terasz 12, üvegház gerincmag. 5,0 m ereszmag. 2,1 m 13, fedett terasz 14, langalló sütöde 15, parkolók 16, allé 117 m2 45 m2 43 m2 14 m2 113 m2 70 m2 29 m2 48 m2 35 m2 20 m helyszínrajz liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

24 15 +0, ,12 7,89 17, ,20 1,80 2 0,10 1,52 3 0,05 3 1,33 4 színes polikarbonát lemez fedés tartóoszlop 12/12 0,10 5 1, fedett nyitott terasz 2, akadálymentes és személyzeti mosdó 3, női wc 4, női wc előtér 5, férfi wc előtér 6, férfi wc 7, irodai mosdó 8, élelmiszer megsemmisítő 9, iroda 10, fedett nyitott terasz 11, élelmiszer árusító piacsor 12, tó 13, pergola alatti teraszok 14, veteményes 15, kávézó terasza 16, személyzeti parkoló 4,80 m2 1,99 m2 3,54 m2 3,32 m2 2,1 m2 2,48 m2 2,48 m2 10,15 m ,72 1, ,05 1,60 0,10 7 1,90 0,10 átszell ztetett fa homlokzatburkolat +0,05 +0,00 9 3,81 0,20 3,02 3,00 0,12 0,20 2,66 0,20 0,12 1,20 0, ,63 5,17 áttört festett faburkolat 10/2,4 +0,03 irodaépület alaprajza a környezettel m=1:200 é liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

25 +0,00 színes polikarbonát lemez fedés tartóoszlop 12/12 áttört festett faburkolat 10/2,4 0,12 átszell ztetett fa homlokzatburkolat 1,20 +0,03 0,12 0,20 1 0, ,80 0,10 1,52 0, ,33 0,10 1,25 6 0,05 1, ,10 1,90 7 0,10 +0, ,81 2,66 0,20 0,20 3,02 5,17 2,12 7,89 17,11 27,72 0,12 3,00 1, fedett nyitott terasz 2, akadálymentes és személyzeti mosdó 3, női wc 4, női wc előtér 5, férfi wc előtér 6, férfi wc 7, irodai mosdó 8, élelmiszer megsemmisítő 9, iroda 10, fedett nyitott terasz 4,80 m2 1,99 m2 3,54 m2 3,32 m2 2,1 m2 2,48 m2 2,48 m2 10,15 m2 irodaépület alaprajza m=1:100 liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

26 taréjszelemen 8/15 +4,84 szarufa 8/15 +4,84 színes polikarbonát lemez fedés talpszelemen 12/12 tartóoszlop 12/12 "L" alakú fém tartószerkezet a sávalapba bekötve beton sávalap szelemen 12/12 szarufa 8/15 a-a metszet m= 1:100 R1 0,20 0,13 2,34 1, ,14 diófa +0,00 a a színes polikarbonát lemez fedés fogópár 2 x 5/15 talpszelemen 12/12 átszell ztetett fa homl.burkolat b-b metszet m= 1:100 0,20 0,13 2,32 0,13 2,11 R1 R2 R3 2 R ,14 +0,00 b b R1 R2 1 cm színes polikarbonát 8/15 cm szarufa 12/12 cm fa tartóváz 2,4 cm fa deszkaburkolat 3 cm légrés 1 rtg légzáró fólia 6 cm ásványgyapot hőszigetelés élre állított cserépléc között 2,4 cm belső fa deszkaburkolat 1 rtg légzáró fólia leszorító léccel rögzítve 6 cm ásványgyapot hőszigetelés 2,4 cm fa deszkaburkolat R4 R3 2 cm kőburkolat 0,5 cm ágyazó habarcs 10 cm aljzatbeton 20 cm kavicsterítés termett talaj 2 cm kőburkolat 0,5 cm ágyazó habarcs 10 cm aljzatbeton 20 cm kavicsterítés termett talaj 1, fedett nyitott terasz, a kávézóhoz közel 2, irodai mosdó 3, élelmiszer megsemmisítő 4, épület előtti fedett veranda 5, iroda előtti fedett nyitott terasz színes polikarbonát lemez fedés talpszelemen 12/12 ablak el tt átvezetett fa burkolat tartóoszlop 12/12 szarufa 8/15 c-c metszet m= 1:100 taréjszelemen 8/15 5 R4 4,56 0,13 2,45 2,11 +4,84 R1 +2,14 +0,83 +0,00 c c irodaépület metszetei m=1:100 liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

27 +4,84 +4,84 +2,14 +2,14 +0,00 +0,00 dél-keleti homlokzat m= 1:100 észak-nyugati homlokzat m= 1:100 irodaépület homlokzatai m=1:100 liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

28 +4,84 +2,14 +0,83 +0,00 észak-keleti homlokzat m= 1:100 +4,84 +2,14 +0,83 +0,00 dél-nyugati homlokzat m= 1:100 irodaépület homlokzatai m=1:100 liliomkert - káptalantóti tanulmányterv kis péter építészműterme kft budapest, evetke utca

46,800 10,200 0,500 3,600 0,120 3,700 0,120 3,700 0,120 3,700 0,120 3,700 0,120 3,700 0,120 4,151 0,300 8,361 0,500

46,800 10,200 0,500 3,600 0,120 3,700 0,120 3,700 0,120 3,700 0,120 3,700 0,120 3,700 0,120 4,151 0,300 8,361 0,500 9 8 7 6 5 4 3 2 1 9 8 7 6 5 4 3 2 1 B B C C D D Török kút 10,200 36,600 46,800 10,200 0,500 3,600 0,120 3,700 0,120 3,700 0,120 3,700 0,120 3,700 0,120 3,700 0,120 4,151 0,300 8,361 0,500 1,400 8,800 1,400
