Diagnosztikai műszerek Kispál István

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Diagnosztikai műszerek 2003. Kispál István"

Boglárka Katona
8 évvel ezelőtt
Látták:

1 Diagnosztikai műszerek 2003 Kispál István

2 RVM 5462 Az 5461-es típus továbbfejlesztett változata - Testre szabható mérések - Nagyobb teljesítmény - Beépített próbatárgy - Rövidebb mérési idő - Megnövelt megjegyzés mező - A terephez jobban alkalmazkodó kivitel - Multiplexer opció 3F kábelek méréséhez - Nagyobb és jobban látható kijelző - Kisülési áram regisztrálás

megjegyzés mező - A terephez jobban alkalmazkodó kivitel - Multiplexer opció 3F

3 TRAFTEK Tekercsimpedancia, FRA és rezgés méréshez

4 - Beépített teszt és kalibrációs négypólus - 20m hosszú, masszív mérőkábel nagyméretű csipeszekkel kábeldobon - Frekvencia tartomány: 100Hz 1MHz - Impedancia (Z) és csillapítás mérés (FRA) - Mérőfeszültség 5Veff - Hordozható készülék ( 370 x 220 x 430 mm, 10.5kg - Választható számú mérési pont (max. 2000) - A felvétel ideje kb 1 perc (2000 pont) - 16MB-os beépített Flash-Disk a mérési adatok tárolására

Mérőfeszültség 5Veff - Hordozható készülék ( 370 x 220 x 430 mm, 10.

5 - Rezgés mérés olajba merülő érzékelővel - 6m hosszú hidrofon kábel - Erősítő és mérőelektronika a Traftek-ben - Időfüggvény és FFT spektrum mgjelenítése - Triggerelt és kézi indítású üzemmód

6 LSB Sajóivánka III. tr. Rezgés mérés olajba merülő érzékelővel MW terhelésnél mérve Signal(LSB) % FFT Spektrum 70MW terhelésnél mérve us Hz

terhelésnél mérve 0 90-20000 80 70-40000 60-60000 50 40-80000 30 0 20000 40000

7 LSB Sajóivánka III. tr. Rezgés mérés olajba merülő érzékelővel Üresjárás 400kV-ról szivattyúk állnak Signal(LSB) FFT Spektrum Üresjárás 400kV-ról szivattyúk állnak % us Hz

400kV-ról szivattyúk állnak 10000 0-10000 % 100 90 80-20000 70-30000 -40000 60 50 40-50000

8 LSB Sajóivánka III. tr. Rezgés mérés olajba merülő érzékelővel Bekapcsolás 400kV-ról Signal(LSB) % FFT Spektrum Bekapcsolás 400kV-ról us Hz

Bekapcsolás 400kV-ról 0 90 80-100000 70 60-200000 50 40-300000 30 0 20000

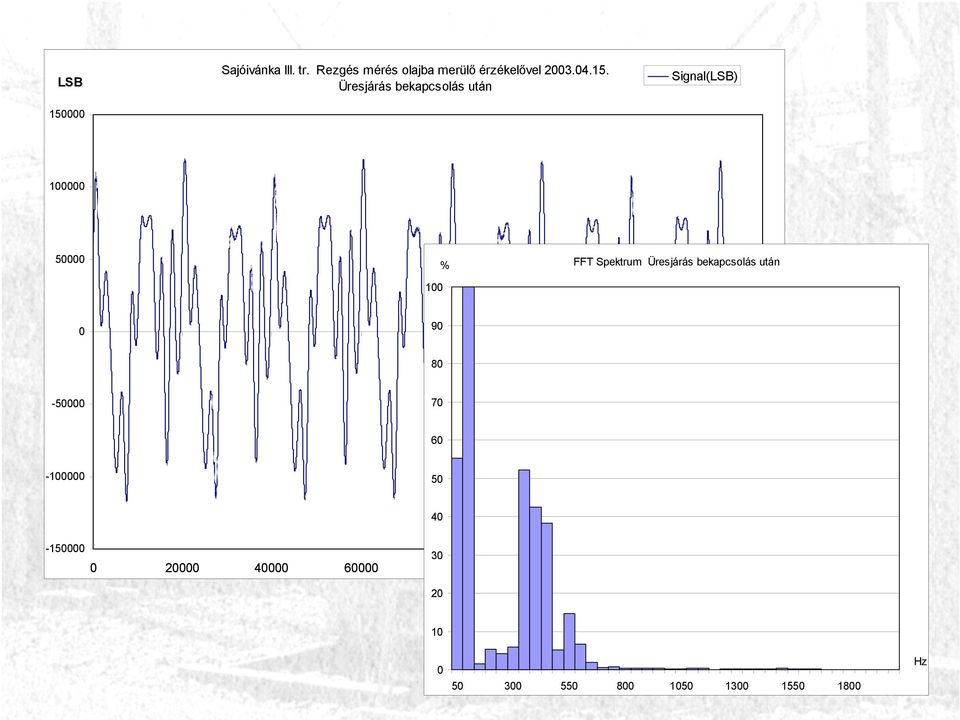

9 LSB Sajóivánka III. tr. Rezgés mérés olajba merülő érzékelővel Üresjárás bekapcsolás után Signal(LSB) % FFT Spektrum Üresjárás bekapcsolás után us Hz

Üresjárás bekapcsolás után 0 90 80-50000 70 60-100000 50 40-150000 30 0 20000

10 LSB Sajóivánka III. tr. Rezgés mérés olajba merülő érzékelővel Üresjárás bekapcsolás után kb 1 perccel Signal(LSB) % FFT Spektrum Üresjárás bekapcsolás után kb 1 perccel us Hz

Spektrum Üresjárás bekapcsolás után kb 1 perccel -20000 80-40000 70-60000 60 50-80000 0

11 LSB Sajóivánka III. tr. Rezgés mérés olajba merülő érzékelővel Üresjárás 400kV-ról szivattyúk állnak Signal(LSB) FFT Spektrum Üresjárás 400kV-ról szivattyúk állnak % us Hz

14 TETTEX 9124 Részkisülésmérőbe építve

15 - Túlfeszültséglevezetők szívárgási áram mérése - Transzformátor fokozatkapcsoló teljesítmény regisztrálása - 2x 16 karakteres LCD kijelző - Szilárd, ellenálló készülékház hordfüllel 380 x 120 x 470mm - Feszültség bemenet:max. 500Veff (1Mohm) - Áram bemenet: max. 20mAeff (50Ohm) / illetve lakatfogóhoz illesztett - A feszültség és árambemenet szigetelési szint 100Veff maximum

120 x 470mm - Feszültség bemenet:max. 500Veff (1Mohm) - Áram bemenet: max.

16 PCUIR csatornás mérőműszer transzformátor vizsgálatokhoz. PC vezérelt készülék 640x480 pontos TFT szines LCD kijelzővel. Cserélhető mérőkártyák U, I, R mérés Mérőszoftver próbatermi mérésekhez - Feszültség bemenet V (1MOhm) - Áram bemenet 0.1 5A (0.05Ohm) - Szimultán mintavételezés az összes csatornán (50us/minta) - A csatornák egymástól és a készülékháztól szigeteltek

Cserélhető mérőkártyák U, I, R mérés Mérőszoftver próbatermi mérésekhez - Feszültség bemenet 1

19 Nagyfeszültségű vizsgálóberendezés

20 MP-1 gyorsulás regisztráló készülék

21 Az MP-1 a generátorok, transzformátorok szállítása közben fellépő gyorsulások regisztrálására és naplózására szolgáló készülék. - X,Y,Z irányban szimultán méri a gyorsulást 0.1g felbontásban - LCD kijelző és néhány gomb segítségével beállíthatók a mérési paraméterek - NiCD akkumulátor 30 nap folyamatos mérésre elegendő - Az adatokat Flash memóriába rögzíti. - Maximum eseményt rögzít - A szállítás után a felvett események megjelennek a kijelzőn vagy RS232 vonalon keresztül kiolvashatók és elemezhetők. - A mellékelt kiolvasó program Windows környezetben fut. - Segítségével grafikusan megjeleníthetők az egyes események - Az Excel formátumban mentett adatokat egyszerűen lehet tovább feldolgozni C és +55 C között működik

22 MT-2 mérőműszer I t 1 t2 tc t 3 t

24 Hydran 201Ti Hydran 201 Ci-1 Hydran 103B Trafodry Kwik-Skrene Aquadran 2000

25 A HYDRAN Technológia MEMBRÁN H 2 CO + V _ JEL CELLA O 2 H 2 CO CPU ÉRZÉKELŐ I/O MODUL

26 HYDRAN 103B Hordozható készülék olajban oldott gázok érzékelésére h H 2 and CO összegének kijelzése (H 2 =100%, CO=15%) h Kijelzés 10 perccel a minta befecskendezése után

27 AQUADRAN 2000 Hordozható analizátor olaj víztartalom kimutatására h Víztartalom mérés PPM-ben (súly arány) h Direct korelláció a Karl-Fischer eljárással h Leolvasás 5 perccel a minta befecskendezése után
