1 Diagnostics Kft. Mérömüszerek és szolgáltatások Budapest, Kossuth L. u. 83. Tel.: Fax:

2 A CÉG RÖVID TÖRTÉNETE: A Diagnostics Kft ben alakult. Alapítója a B&C Diagnostics Kft. És a PD-TEAM Mérnöki Iroda Kft. A két cég a Diagnostics Kft-ben egyesítette szigetelésdiagnosztikai és diagnosztikai műszerértékesítési tevékenységét. Cégünk képviseli Magyarországon a Hubbel, Haefely, Tettex, Robinson mérőkészülékeket. TEVÉKENYSÉGEINK: - Helyszíni szigetelésdiagnosztikai mérések - Szakértői tevékenység - Mérőműszer kereskedelem - Nagyfeszültségű mérésvezetői tanfolyam - Szakértői támogatás az adott feladatokhoz szükséges műszerpark összeállításához. - Helyszíni vizsgálatokra alkalmas mobil mérőlaboratórium tervezése, kivitelezése - Szoftver fejlesztés - Tervezés DIAGNOSZTIKA: - Transzformátorok vizsgálata - Visszatérő feszültség mérés (RVM) és kiértékelés - Olaj és HGA vizsgálatok végeztetése és kiértékelése a legújabb IEC és Cigre ajánlások alapján - Tekercs impedancia karakterisztika felvétel, mechanikai elmozdulások detektálására. - Szigetelési ellenállás mérés, abszorpciós tényező meghatározás - Rezgés vizsgálat olajba merülő érzékelővel (hidrofon) - Fokozatkapcsoló kapcsolási karakterisztika felvétele (MT-3 műszerrel) - Fokozatkapcsoló átkapcsolás regisztrálása a kapcsolási idők, ellenállás és érintkező problémák kimutatására. - Tekercsellenállás mérés max. 50A egyenfeszültséggel - Áttételmérés - Generátorok vizsgálata - tg delta és kapacitás mérés a feszültség függvényében - Részleges kisülés mérés. A látszólagos töltés, áram és négyzetes töltéshozam mérése. Az impulzusok fázishelyzetének regisztrálása. - Szigetelési ellenállás mérés, abszorpciós tényező meghatározás - Túlfeszültséglevezetők és ZnO korlátozók ellenőrzése - Szívárgási áram mérés - Veszteségi teljesítmény mérés - Feszültség és áram jelalak regisztrálás - Szigetelési ellenállás mérés - Középfeszültségű kábelek vizsgálata - Oszcilláló hullámú részkisülés mérés és hibahely meghatározás - 50Hz-es veszteségi tényező mérés feszültség függvényében (12kV-ig) - 50Hz-es részkisülés mérés feszültség függvényében (12kV-ig) - Szigetelési ellenállás mérés és abszorpciós tényező meghatározás - Visszatérő feszültség mérés papírkábeleken - Feszültségpróbák a helyszínen (12kVeff AC, 130kV DC, 29kVeff OWTS) - Egyéb nagyfeszültségü vizsgálatok - Feszültségpróbák a helyszínen 100kV 50Hz feszültségig

3 B&C Diagnostics gyártmányú Mérömüszerek 2006.

4 MT-3 : Az MT-3 mérőműszert lengyel partnerünkkel közösen fejlesztettük transzformátorok helyszíni és próbatermi méréseihez. Az MT-3 a hozzá kapcsolt hordozható számítógéppel együtt alkotja a mérőrendszert amely az alábbi mérésekre alkalmas: - Fokozatkapcsoló kapcsolási idő regisztrálás - Tekercs ellenállás mérés - Áttételmérés - Mágnesezési áram mérés Műszaki adatok Általános - Tápfeszültség 40V AC, 3.2A max Hz - 6 galvanikusan leválasztott analóg csatorna - 14bit AD átalakító - 80us mintavételezés, szimultán mintavétel - Beépített 3 fázisú tápegység az áttétel és mágnesező áram méréshez - Vészkapcsoló - 2 relé kimenet a fokozatkapcsoló vezérléséhez (Fel és Le). - Automatikus mérési lehetőség a fokozatkapcsoló léptetésével. Fokozatkapcsoló átkapcsolási idő mérés - 3 független, szoftverből állítható egyenfeszültségű tápegység - A mérőáram 0.1A 3A DC / fázisonként - Feszültség max. 10V - Belső mérősönt 0.5Ohm - Külön áram visszavezetések fázisonként az áthallás csökkentésére - Állítható trigger szint - AC csatolt bemenet a nagyobb érzékenység elérésére. 1%-os áramváltozás is megfelelő felbontással mérhető. Áttétel mérés - Beépített háromfázisú tápegység max. 100VRMS kimenő feszültség - Max. 0.05A kimenő áram - Áttétel és kapcsolási csoport meghatározás Mágnesező áram mérés - Beépített háromfázisú tápegység max. 100VRMS kimenő feszültség - Max. 0.05A kimenő áram - Áram mérési képesség 5A és 1mA között Tekercs ellenállás mérés - Belső áramforrással ( a fokozatkapcsoló mérésnél használt feszültségforrások összefogásával). - Mérőáram 0.1A 10A DC - Feszültség max. 10V - Mérősönt 0.05Ohm/0.5Ohm - A mérőáram külön kivezetéseken jelenik meg (4 vezetékes mérés). - A műszer képes egy tekercsrendszer (3 fázis) ellenállásának automatikus mérésére az öszszes fokozatban anélkül, hogy a bekötéseken módosítani kellene. (Y és delta tekercselés esetén is) - Mérési tartomány 1000Ohm 30uOhm

5

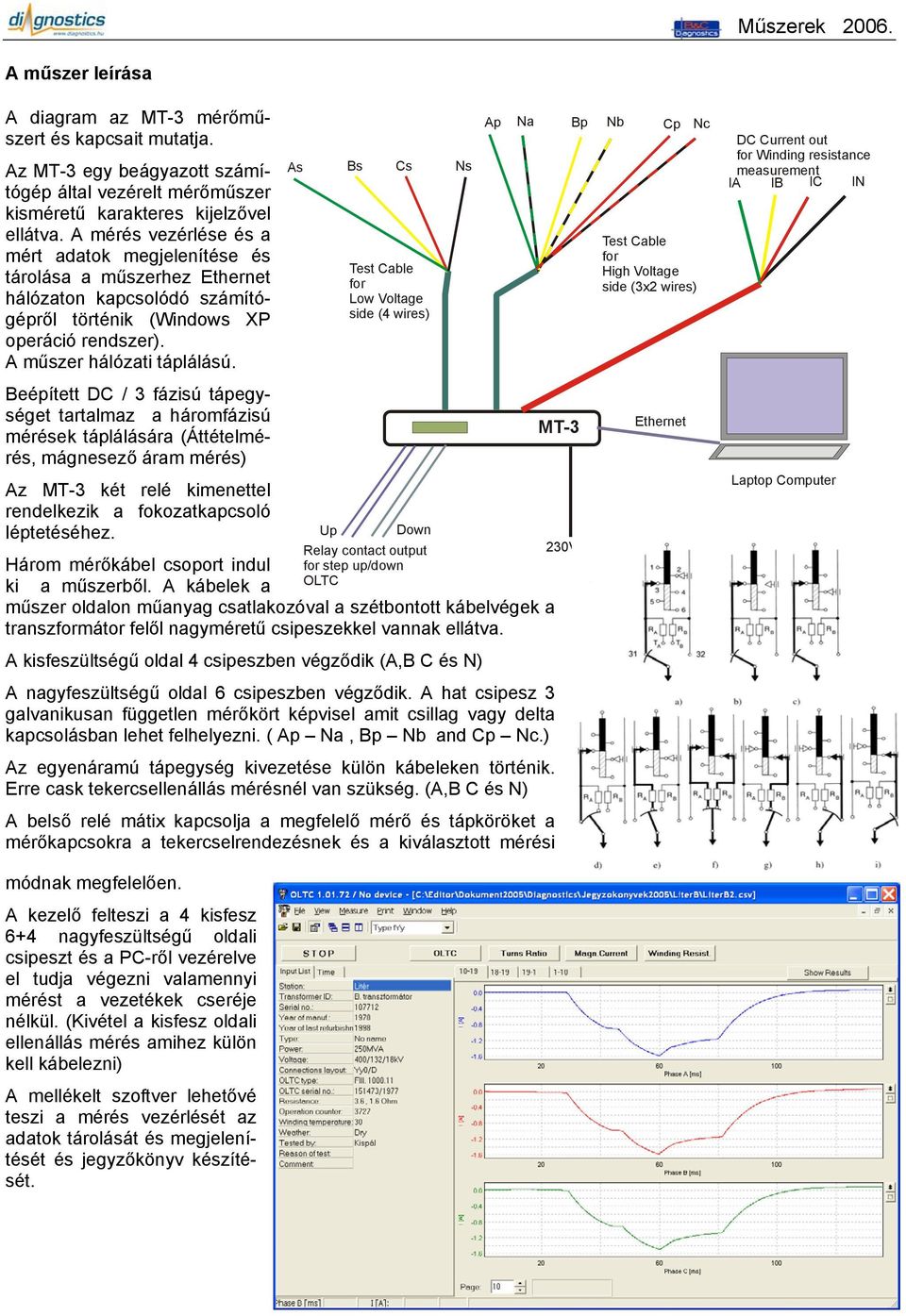

6 A műszer leírása A diagram az MT-3 mérőműszert és kapcsait mutatja. Az MT-3 egy beágyazott számítógép által vezérelt mérőműszer kisméretű karakteres kijelzővel ellátva. A mérés vezérlése és a mért adatok megjelenítése és tárolása a műszerhez Ethernet hálózaton kapcsolódó számítógépről történik (Windows XP operáció rendszer). A műszer hálózati táplálású. Beépített DC / 3 fázisú tápegységet tartalmaz a háromfázisú mérések táplálására (Áttételmérés, mágnesező áram mérés) Az MT-3 két relé kimenettel rendelkezik a fokozatkapcsoló léptetéséhez. Három mérőkábel csoport indul ki a műszerből. A kábelek a As Bs Cs Ns Test Cable for Low Voltage side (4 wires) Up Down Relay contact output for step up/down OLTC műszer oldalon műanyag csatlakozóval a szétbontott kábelvégek a transzformátor felől nagyméretű csipeszekkel vannak ellátva. A kisfeszültségű oldal 4 csipeszben végződik (A,B C és N) A nagyfeszültségű oldal 6 csipeszben végződik. A hat csipesz 3 galvanikusan független mérőkört képvisel amit csillag vagy delta kapcsolásban lehet felhelyezni. ( Ap Na, Bp Nb and Cp Nc.) Az egyenáramú tápegység kivezetése külön kábeleken történik. Erre cask tekercsellenállás mérésnél van szükség. (A,B C és N) A belső relé mátix kapcsolja a megfelelő mérő és tápköröket a mérőkapcsokra a tekercselrendezésnek és a kiválasztott mérési Ap Na Bp Nb Cp Nc MT-3 230V supply Test Cable for High Voltage side (3x2 wires) Ethernet DC Current out for Winding resistance measurement IA IB IC IN Laptop Computer módnak megfelelően. A kezelő felteszi a 4 kisfesz 6+4 nagyfeszültségű oldali csipeszt és a PC-ről vezérelve el tudja végezni valamennyi mérést a vezetékek cseréje nélkül. (Kivétel a kisfesz oldali ellenállás mérés amihez külön kell kábelezni) A mellékelt szoftver lehetővé teszi a mérés vezérlését az adatok tárolását és megjelenítését és jegyzőkönyv készítését.

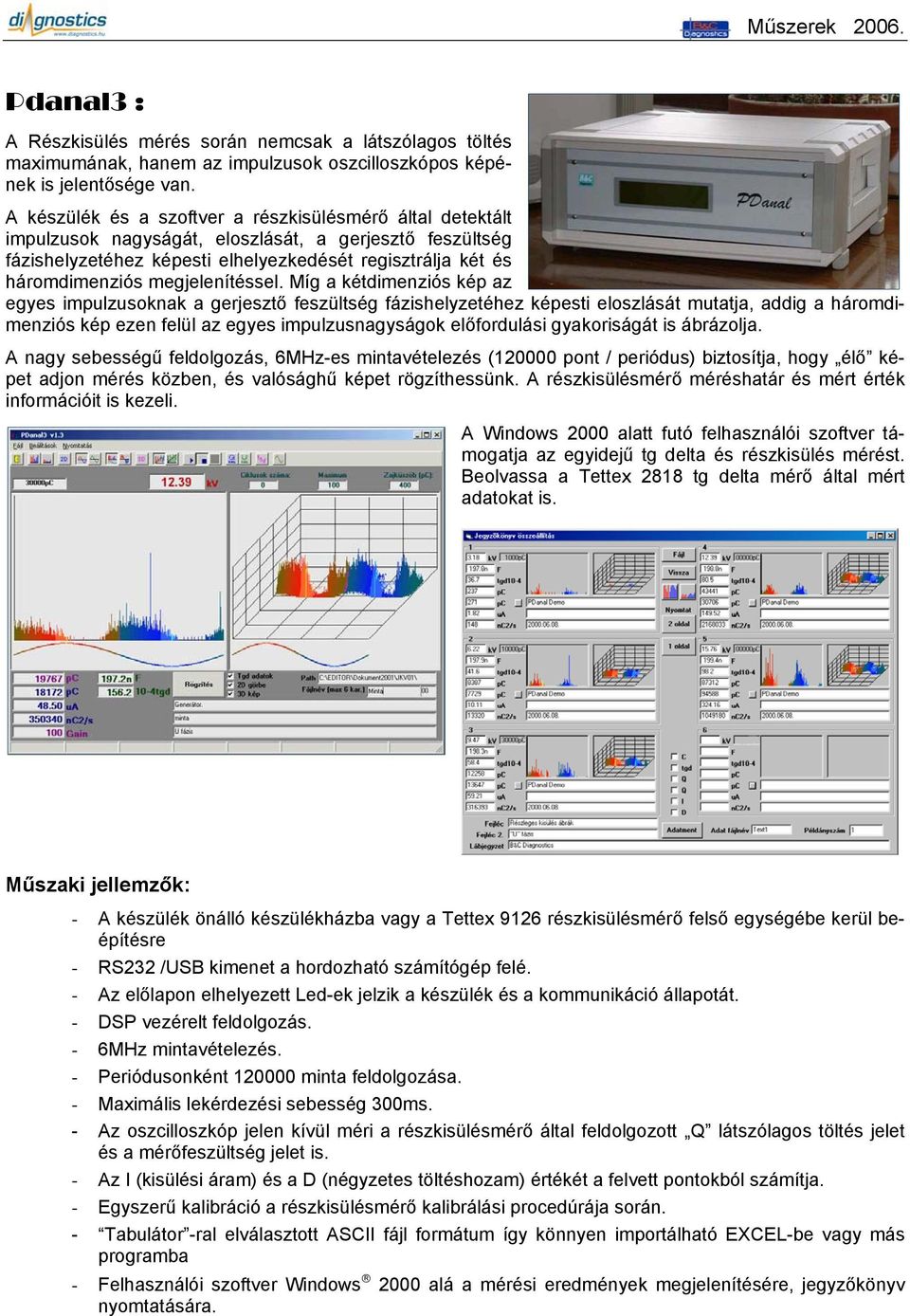

7 Pdanal3 : A Részkisülés mérés során nemcsak a látszólagos töltés maximumának, hanem az impulzusok oszcilloszkópos képének is jelentősége van. A készülék és a szoftver a részkisülésmérő által detektált impulzusok nagyságát, eloszlását, a gerjesztő feszültség fázishelyzetéhez képesti elhelyezkedését regisztrálja két és háromdimenziós megjelenítéssel. Míg a kétdimenziós kép az egyes impulzusoknak a gerjesztő feszültség fázishelyzetéhez képesti eloszlását mutatja, addig a háromdimenziós kép ezen felül az egyes impulzusnagyságok előfordulási gyakoriságát is ábrázolja. A nagy sebességű feldolgozás, 6MHz-es mintavételezés ( pont / periódus) biztosítja, hogy élő képet adjon mérés közben, és valósághű képet rögzíthessünk. A részkisülésmérő méréshatár és mért érték információit is kezeli. A Windows 2000 alatt futó felhasználói szoftver támogatja az egyidejű tg delta és részkisülés mérést. Beolvassa a Tettex 2818 tg delta mérő által mért adatokat is. Műszaki jellemzők: - A készülék önálló készülékházba vagy a Tettex 9126 részkisülésmérő felső egységébe kerül beépítésre - RS232 /USB kimenet a hordozható számítógép felé. - Az előlapon elhelyezett Led-ek jelzik a készülék és a kommunikáció állapotát. - DSP vezérelt feldolgozás. - 6MHz mintavételezés. - Periódusonként minta feldolgozása. - Maximális lekérdezési sebesség 300ms. - Az oszcilloszkóp jelen kívül méri a részkisülésmérő által feldolgozott Q látszólagos töltés jelet és a mérőfeszültség jelet is. - Az I (kisülési áram) és a D (négyzetes töltéshozam) értékét a felvett pontokból számítja. - Egyszerű kalibráció a részkisülésmérő kalibrálási procedúrája során. - Tabulátor -ral elválasztott ASCII fájl formátum így könnyen importálható EXCEL-be vagy más programba - Felhasználói szoftver Windows 2000 alá a mérési eredmények megjelenítésére, jegyzőkönyv nyomtatására.

8 Traftek : A TRAFTEK mérőműszert transzformátor tekercsek mechanikai elváltozásainak vizsgálatára fejlesztettük ki. Az olaj papír szigetelésű nagytranszformátorok tekercseinek papír szigetelése és a távolságtartást végző prespán elemek az öregedés során zsugorodnak, a zárlati igénybevételek során az egyes tekercselemek egymáshoz képest elmozdulhatnak. Ez idővel olyan mértékű lehet, hogy a transzformátor további üzemét veszélyezteti. A változásokat méréstechnikai szempontból két csoportba oszthatjuk. Az egyik csoportba a maradó (irreverzibilis) elváltozások tartoznak (roskadás, tekercselemek elcsúszása stb.). A másik csoportba a tekercsrendszer lazaságából adódó rezgési problémák tartoznak, amik a bekapcsolások és zárlatok dinamikus igénybevételének hatására súlyos, maradó elváltozásokhoz ve-zethetnek. A TRAFTEK műszer rezgésmérő opciójával együtt mindkét probléma vizsgálatát lehetővé teszi. A világ számos országában végeznek kutatásokat és mérik rendszeresen transzformátoraikat a tekercselmozdulások detektálása céljából. Mint ismeretes a transzformátor tekercselése bonyolult meg-oszló paraméterű RLC hálózatnak tekinthető. Mint ilyen jellemző rezonancia helyekkel rendelkezik. Ha a tekercs impedanciáját, vagy négypólusként kezelve a csillapítását (FRA módszer) a frekvencia függvényében vizsgáljuk az adott geometriára jellemző görbét kapunk. A tekercs geometria megváltozása a görbe megváltozását eredményezi, így a mérés eredményeként kapott görbe és egy korábbi ujjlenyomat felvétel összehasonlításából következtethetünk e tekercs geometriai változásaira. A TRAFTEK műszer a mérőfeszültség (max. 5Veff) frekvenciájának apró lépcsőkben történő változtatásával (swept frequency method) tapogatja végig az impedancia, frekvencia függvényt, beállítható frekvencia határok között (50Hz-1MHz) választható felbontásban (maximum 2000 pont). A műszer kialakítása, a nagyméretű csipeszekkel ellátott masszív mérőkábel a helyszíni méréseket segíti. Felhasználói szoftver A felhasználói szoftver Windows 98,NT és 2000 alatt fut. Segít a mérési eredmények megjelenítésében és kiértékelésében. A 4 ablakba hozhatjuk be az egyes TRAFTEK mérési adat fájlokat. Itt szerkeszthetjük a kísérő adatokat és paramétereket. A görbe egyes szakaszait könnyedén nagyíthatjuk, vagy kicsinyíthetjük az egér jobb és bal gombja segítségével. Mivel az adatfájl a kimenő és lezáró oldali feszültség értékét és a fázisszöget tartalmazza, utólag is megválaszthatjuk, hogy impedancia vagy FRA (csillapítás db-ben) görbét kívánunk látni. Az egyes ablakokban megjelenő görbék színeit szabadon választhatjuk. Választhatunk lineáris vagy logaritmikus frekvencia skálát. Az ötödik ablak az összehasonlítást segíti (Compare Window). Külön-külön engedélyezhetjük az előző ablakok görbéinek megjelenését. Az egymáson megjelenő görbéket nyújthatjuk, nagyíthatjuk így a különbségeket jól láthatóvá téve akár nyomtathatjuk is a megjelenő képet. Ezáltal könnyen hasonlíthatjuk össze az aktuális mérés görbéjét egy korábbi felvétellel, vagy egy azonos típusú transzformátor mérési eredményeivel. Opció: Rezgésvizsgálat olajba merülő érzékelővel Míg az FRA módszerek a maradó elváltozásokra érzékenyek addig a rezgés érzékelés a tekercsrendszer és a vasmag lazulásaira érzékeny. - A rezgések érzékelése közvetlenül az olajból történik. - A speciális hidrofont a transzformátor olajleeresztő csapjára kell szerelni adapterek segítségével. - Használható helyszíni vizsgálatokra és zárlati próbák során.

9 Műszaki jellemzők: os színes TFT LCD kijelző háttérvilágítással (640x480 point) - Kimenet: Gerjesztő feszültség (max. 5VRMS, 75Ohm) - Bemenetek: Feszültség bemenet (max 4VRMS, 75Ohm) a gerjesztő feszültség visszamérésére szolgál. - Feszültség bemenet (max 4VRMS,75Ohm) a tekercs másik végének lezárását jelenti és az ott megjelenő feszültséget méri. - 16MB-os beépített Flash-Disk a mérési adatok tárolására - Beépített PC kompatibilis floppy meghajtó a mérési adatok szállítására. - A billentyűzeten numerikus és kurzor gombok, valamint 10db a képernyőn definiált gomb. - Frekvencia tartomány 50Hz és 1 MHz között. - Számítja a látszólagos impedancia vagy a csillapítás értékét, valamint a két bemenő jel fázisszögét. - Választható számú mérési pont (max. 2000) - A felvétel ideje kevesebb, mint 1 perc (a pontok számától függ) - Választható lineáris, vagy logaritmikus frekvencia lépés - Tabulátor -ral elválasztott ASCII fájl formátum így könnyen importálható EXCEL-be vagy más programba - Felhasználói szoftver Windows 95,98 és NT alá a mérési eredmények megjelenítésére, jegyzőkönyv nyomtatására és görbék össze-hasonlítására. - 20m hosszú mérővezeték (három koax kábel egyben) a műszer felőli végén egy csatlakozóval, a végeken nagymérető csipeszekkel. Kábeldobbal együtt szállítva. - Hordozható készülék V,50/60Hz AC táplálás. - Méretek: (Sz x M x Mély. ) 370 x 220 x 430 mm - Súly: Traftek: 10.5kg - Kábel és dob: 6.5kg

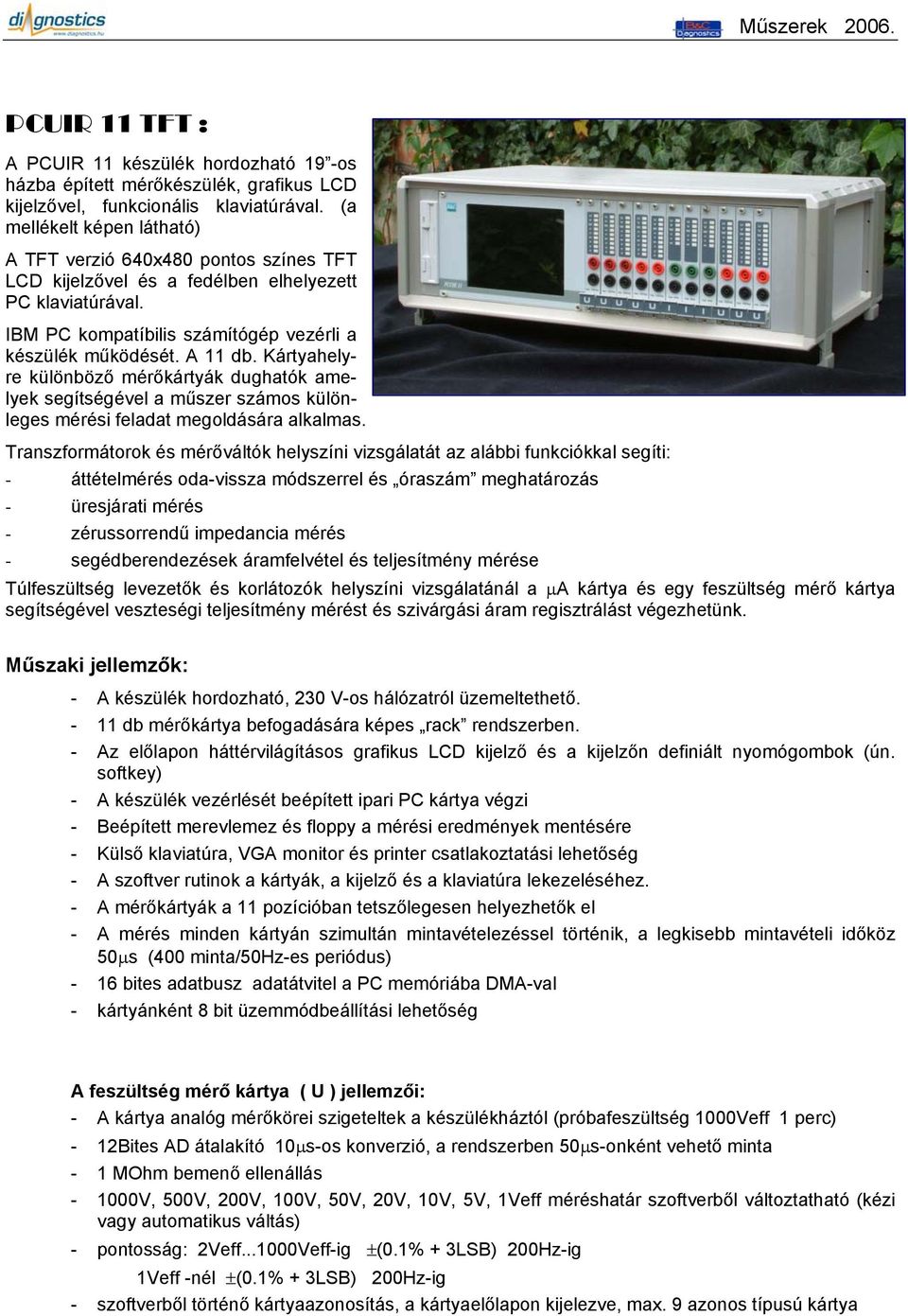

10 PCUIR 11 TFT : A PCUIR 11 készülék hordozható 19 -os házba épített mérőkészülék, grafikus LCD kijelzővel, funkcionális klaviatúrával. (a mellékelt képen látható) A TFT verzió 640x480 pontos színes TFT LCD kijelzővel és a fedélben elhelyezett PC klaviatúrával. IBM PC kompatíbilis számítógép vezérli a készülék működését. A 11 db. Kártyahelyre különböző mérőkártyák dughatók amelyek segítségével a műszer számos különleges mérési feladat megoldására alkalmas. Transzformátorok és mérőváltók helyszíni vizsgálatát az alábbi funkciókkal segíti: - áttételmérés oda-vissza módszerrel és óraszám meghatározás - üresjárati mérés - zérussorrendű impedancia mérés - segédberendezések áramfelvétel és teljesítmény mérése Túlfeszültség levezetők és korlátozók helyszíni vizsgálatánál a µa kártya és egy feszültség mérő kártya segítségével veszteségi teljesítmény mérést és szivárgási áram regisztrálást végezhetünk. Műszaki jellemzők: - A készülék hordozható, 230 V-os hálózatról üzemeltethető db mérőkártya befogadására képes rack rendszerben. - Az előlapon háttérvilágításos grafikus LCD kijelző és a kijelzőn definiált nyomógombok (ún. softkey) - A készülék vezérlését beépített ipari PC kártya végzi - Beépített merevlemez és floppy a mérési eredmények mentésére - Külső klaviatúra, VGA monitor és printer csatlakoztatási lehetőség - A szoftver rutinok a kártyák, a kijelző és a klaviatúra lekezeléséhez. - A mérőkártyák a 11 pozícióban tetszőlegesen helyezhetők el - A mérés minden kártyán szimultán mintavételezéssel történik, a legkisebb mintavételi időköz 50µs (400 minta/50hz-es periódus) - 16 bites adatbusz adatátvitel a PC memóriába DMA-val - kártyánként 8 bit üzemmódbeállítási lehetőség A feszültség mérő kártya ( U ) jellemzői: - A kártya analóg mérőkörei szigeteltek a készülékháztól (próbafeszültség 1000Veff 1 perc) - 12Bites AD átalakító 10µs-os konverzió, a rendszerben 50µs-onként vehető minta - 1 MOhm bemenő ellenállás V, 500V, 200V, 100V, 50V, 20V, 10V, 5V, 1Veff méréshatár szoftverből változtatható (kézi vagy automatikus váltás) - pontosság: 2Veff Veff-ig ±(0.1% + 3LSB) 200Hz-ig 1Veff -nél ±(0.1% + 3LSB) 200Hz-ig - szoftverből történő kártyaazonosítás, a kártyaelőlapon kijelezve, max. 9 azonos típusú kártya

11 Az áram mérő kártya ( I ) jellemzői: - A kártya analóg mérőkörei szigeteltek a készülékháztól (próbafeszültség 1000Veff 1 perc) - 12Bites AD átalakító 10µs-os konverzió, a rendszerben 50µs-onként vehető minta Ohm shunt ellenállás minden méréshatárban - 5Aeff, 2Aeff, 1Aeff, 0.5Aeff, 0.2Aeff, 0.1Aeff méréshatár szoftverből változtatható (kézi vagy automatikus váltás) - pontosság: ±(0.1% + 3LSB) - szoftverből történő kártyaazonosítás, a kártyaelőlapon kijelezve A szivárgási áram mérő kártya ( µa ) jellemzői: - A kártya analóg mérőkörei szigeteltek a készülékháztól (próbafeszültség 200Veff 1 perc) - 12Bites AD átalakító 10µs-os konverzió, a rendszerben 50µs-onként vehető minta - Bemenet max. 3V (10MOhm), külső 50Ohm sönttel max. 20mAeff mérése. A bemenetre lakatfogó is csatlakoztatható - A bemeneti csatlakozó BNC 50Ohm - 20mAeff, 10mAeff, 5mAeff, 2mAeff, 1mAeff, 0.5mAeff méréshatár szoftverből változtatható (kézi vagy automatikus váltás) - pontosság: ±(0.2% + 3LSB) - szoftverből történő kártyaazonosítás, a kártyaelőlapon kijelezve Az ellenállás mérő kártya ( R ) jellemzői (csak a két utolsó kártyahelyre tehető dupla széles modul): - A kártya analóg mérőkörei szigeteltek a készülékháztól (próbafeszültség 200Veff 1 perc) - 12Bites AD átalakító 10µs-os konverzió, a rendszerben 50µs-onként vehető minta - áramgenerátoros táplálás - 3 ma mérőáram 1000Ω, 300Ω méréshatárnál - 30 ma mérőáram 100Ω, 30Ω méréshatárnál ma mérőáram 10Ω, 3Ω méréshatárnál - 3A mérőáram 1Ω, 300mΩ, 100mΩ, 30mΩ, 10mΩ méréshatárnál - a méréshatár szoftverből változtatható - pontosság: ±(0.5% + 3LSB) - Piros színű Led jelzi a mérőáram bekapcsolt állapotát

12 RVM 5462 : Mérőműszer elsősorban az olaj papír szigetelési rendszerek általános állapotának vizsgálatára készült de bíztató kísérleteket folytatnak a polietilén kábelekre történő alkalmazására is. A könnyű, hordozható készülék 50V és 2000V között állítható mérőfeszültséggel. Az olaj papír rendszer polarizációs spektrumának vizsgálatával a papír nedvességtartalmára és öregedési állapotára lehet következtetni. Szigetelési ellenállásmérő funkcióval is rendelkezik. A készülék a világszerte használt 5461 típus továbbfejlesztett változata. Az új 5462 típus az előd továbbfejlesztett változata, gyorsabb rugalmasabb mérésvezérlés, hatékonyabb mérés, terepálló kivitel. Az úgynevezett visszatérő feszültség mérési módszerrel (Recovery Voltage Measurement) történő polarizáció vizsgálat mellett alkalmas a polarizációs és depolarizációs áramok regisztrálására, az egyedi visszatérő feszültség görbék felvételére és szigetelési ellenállás mérésre is. 3F opcióval 3 fázisú kábelek 3 erének egyidejű automatikus mérésére is alkalmas a külső átkapcsoló egység segítségével. Műszaki jellemzők: - Mérőfeszültség: 50 V V 10Vos lépésekben állítható - Elektrométer bemenet: +900V - 100V max.1 pa 25 C-on - Árammérés: 2mA 1pA - Időállandó tartomány : 20 ms s - Tápfeszültség : V Hz max. 60 VA - Kijelző : 16 x 40 karakteres (240x128 pont) fekete-fehér grafikus LCD kijelző háttérvilágítással - beépített óra - beépített ellenőrző próbatárgy (1 időállandós RC tag) - Flash memória a mérési eredmények tárolására - beépitett SEIKO DPU 24 tip hőnyomtató - RS 232 intarface (lekérdezés, távirányítás)

13 ZnOCom : Kétcsatornás intelligens mérő és regisztráló műszer. Túlfeszültségkorlátozók szivárgási áramának és veszteségi teljesítményének mérésére, valamint általános mérési feladatokra. A két csatorna galvanikusan leválasztott. Szimultán mintavétel, 10us/minta. Alkalmas a feszültség és áramjelek egyidejű felvételére, effektív érték és veszteségi teljesítmény pontos meghatározására. Számítógépről RS232 vonalon keresztül vezérelhető. Használható túlfeszültség korlátozók veszteségi teljesítményének mérésére, külön szoftver modullal transzformátor fokozatkapcsoló motorok teljesítményfelvételének regisztrálására (Az esetleges szorulások detektálására.), beépített kijelzőjével próbatranszformátor feszültségének visszamérésére (True RMS, Csúcs/ 2) stb. Műszaki jellemzők: A műszer beépített ipari PC által vezérelt mérőelektronikát tartalmaz. A két mérőcsatorna külön, egymástól és a védőföldtől galvanikusan leválasztott 12bites AD átalakítóval és mérőelektronikával rendelkezik. A bemenetek feszültségbemenetek 1MOhm bemenő impedanciával. Az árambemenet kisebb feszültséget tud fogadni és külső söntellenállást, vagy mérő lakatfogót kell a bemenetre csatlakoztatni (50Ohm-os sönt tartozék). A két csatornána mintavétel szimultán történik, maximum 10us/minta mintavételi sebességgel. A felvétel mérési pont/csatorna lehet. - Szilárd, ellenálló készülékház - Méretek: 380 x 80 x 470mm (W x H x D) - Kijelzés: 2x 16 karakteres LCD - Tápellátás:. 230V 50Hz max. 20VA - Feszültség bemenet:max. 500Veff (1Mohm) - Áram bemenet: max. 3V (10MOhm) Külső 50Ohm sönttel 20mAeff - A feszültség és árambemenet szigetelési szint 100Veff maximum - Készülékszoftver a mérés vezérléshez és jegyzőkönyv készítéshez

14 BCkVM Áram és feszültségmérö : Árammérő üzemmód: A mérőműszer feladata nagyfeszültségű szigetelések szivárgási áramának mérése és kijelzése.a nagyfeszültségű térben elhelyezett 50Ohm-os söntellenálláson eső feszültség valódi effektív értékét méri (True RMS) a beépített RMS/DC konverter segítségével. A söntellenállás mint szorzótényező beállítása után a készülék a tényleges szivárgási áramot jelzi mérnöki kijelzési formában. (A, ma, µa, na). A készülék hálózati táplálású védőföldelt. A készülékbe épített mikrokontroller méri a feszültséget szűrés és skálázás után kerül a kijelzőre. Automatikus méréshatár váltású. Feszültségmérő üzemmód: A mérőműszer feladata a nagyfeszültségű próbatranszformátor feszültségének mérése és kijelzése. Különböző kapacitív előosztók használatával akár MV tartományban is használható. A mérés és kijelzés a nagyfeszültségű technikában szokásos csúcs/ 2 mérési és kijelzési módon történik. A készülékbe épített mikrokontroller méri a feszültséget kb. 50us-os felbontásban és szoftveresen határozza meg a bejövő feszültség csúcsértékét. A kijelzett érték egy paraméterezhető szűrőalgoritmuson halad át ami a leolvasást segíti. Műszaki jellemzők: Árammérés: Valódi effektív érték mérés, effektív érték kiírás Pontosság: +/- 1% +/- 3LSB, a legkisebb méréshatárnál +/- 5% +/- 5LSB Négy különböző méréshatár Legnagyobb bemeneti feszültség = 10 V eff A tartozék 50Ohm-os söntellenállás doboz használatával a méréshatárok és bemenő ellenállás értékek 200mA (felbontás 100 µa) bemenő ellenállás 22kOhm 20mA (felbontás 10 µa) bemenő ellenállás >10MOhm 2mA (felbontás 1 µa) bemenő ellenállás >10MOhm 200µA (felbontás 100nA) bemenő ellenállás >10MOhm Áram kijelzés 1 na és 10 A közötti mérési tartományban (különböző söntök használatával) Az alkalmazott sönt értékének megfelelően beállítható szorzószám Kétirányú kommunikáció RS-232-es porton keresztül (távirat kérés: VER+CR válasz: BCkVM SUU v1.5 +CR ; R+CR kérés, válasz: mérési adat #####prefix +A+CR) Feszültségmérés: Csúcsértékmérés, effektív érték kiírás Pontosság: +/- 0.5% +/- 2LSB Feszültségmérés 1 V és 1 MV közötti mérési tartományban (különböző előosztók használatával) Legnagyobb bemeneti feszültség = 150 V eff, Bemenő ellenállás 1 MΩ Nyolc különböző méréshatár Előosztónak megfelelően beállítható szorzószám Kétirányú kommunikáció RS-232-es porton keresztül (távirat kérés: VER+CR válasz: BCkVM SUU v1.5 +CR ; R+CR kérés, válasz: mérési adat #####prefix +V+CR) Általános jellemzők: Automatikus méréshatár váltás A mért értékek kiíratása 2 16 karakteres LCD kijelzőre, 4+1 (négy szám + egy tizedesvessző) karakterrel, megfelelő prefixummal (na, ua, ma, A, mv, V, kv) Négygombos menürendszer

15 Táplálás: 230V/20mA áramfelvétel Méretek (sz x m x h): 148mmx70.5mm (nyitott lábakkal 99.5mm)x203mm I. szigetelési osztály Tartozékok: 1 db 230V-os hálózati kábel 2 db 20m hosszúságú mérővezeték 1 db söntellenállás doboz (50Ohm + beépített túlfeszültségvédelem) Egyedi tervezésü berendezések : Vállalkozunk egyedi, a felhasználó adott mérési igényét megvalósító készülékek, mérőkártyák tervezésére és megépítésére, a szükséges szoftver kifejlesztésére. Vállalkozunk egyedi vezérlőberendezések, vezérlések tervezésére és megépítésére, a szükséges szoftver kifejlesztésére. Vállalkozunk a megrendelő igényeinek megfelelő szigetelésdiagnosztikai mérőkocsi tervezésére, kivitelezésére. (Referenciánk: ÉDÁSZ, ELMÜ) Szakértői támogatást nyújtunk az adott feladatokhoz szükséges műszerpark összeállításához.
